Guide de l'utilisateur de Dell™ Color Laser

Printer 3010cn

Page 1 sur 2Guide de l'utilisateur de Dell™ Color Laser Printer 3010cn

Remarques, Avis et Mises en

Cliquez sur les liens situés à gauche pour obtenir plus d'informations sur les fonctions, les options et le fonctionnement de votre imprimante. Pour plus de détails sur les autres documents fournis avec votre imprimante, reportez-vous à la section « Où trouver les informations ».

garde

Module du tiroir 250-feuilles optionnel (tiroir A4/Lettre) Module du tiroir 250-feuilles optionnel (tiroir Légal) Module du tiroir 500-feuilles optionnel

REMARQUE : Votre imprimante peut être équipée de

deux tiroirs au maximum. Vous pouvez installer le module de tiroir 250-feuilles optionnel avec le module de tiroir 250-feuilles optionnel ou le module de tiroir 250-feuilles optionnel avec le module de tiroir 500feuilles optionnel.

Chargeur multifonction

Imprimante

Pour commande des fournitures ou des cartouches de toner de remplacement auprès de Dell :

1. Double-cliquez sur l'icône située sur votre bureau.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 2Guide de l'utilisateur de Dell™ Color Laser Printer 3010cn

2. Consultez le site Web de Dell ou commandez les fournitures de l'imprimante Dell par téléphone.

www.dell.com/supplies

Pour améliorer le service, gardez le numéro d'identification pour la maintenance de votre imprimante Dell à portée de main.

Pour savoir où trouver le numéro d'identification pour la maintenance, reportez-vous à « Code pour

la maintenance rapide et numéro d'identification pour la maintenance ».

Remarques, Avis et Mises en garde

REMARQUE : La mention REMARQUE signale des informations importantes qui vous permettent

d'utiliser votre imprimante de manière plus adaptée.

NOTE : La mention NOTE signale un risque potentiel pour le matériel ou un risque de perte des

données et indique comment éviter le problème.

ATTENTION : La mention ATTENTION signale un risque pouvant entraîner des dommages

au niveau des biens, des dommages physiques, voire même la mort.

Les informations contenues dans ce document peuvent être modifiées sans notification.

La reproduction sous quelque manière que ce soit sans l'autorisation écrite de Dell Computer Corporation est strictement interdite.

Noms de marque utilisés dans ce texte : Dell et le logo DELL sont des marques de Dell Inc.. Microsoft et Windows sont des marques déposées de Microsoft Corporation. ENERGY STAR est une marque déposée de l'agence américaine de protection de l'environnement. En tant que partenaire ENERGY STAR, Dell Inc. a déterminé la conformité de ce produit aux directives ENERGY STAR relatives à l'écoénergie.

D'autres marques et noms de marque peuvent être utilisés dans possèdent les marques ou les noms de leurs produits. Dell Inc. dénie tout intérêt patrimonial dans les marques et noms de marque autres que ses propres marques.

ce document pour désigner les entités qui

DROITS LIMITES DU GOUVERNEMENT AMERICAIN

Ce logiciel et cette documentation s'accompagnent de DROITS LIMITES. L'utilisation, la reproduction ou la divulgation par le gouvernement est soumise à des restrictions comme indiqué dans le sous-paragraphe (c)(1)(ii) des dispositions relatives aux droits en matière de données techniques et de logiciels informatiques du DFARS 252.227-7013 et dans les dispositions FAR en vigu eur : Dell Inc., One Dell Way, Round Rock, Texas, 78682, USA.

Cet équipement a été testé et déclaré conforme aux normes relatives aux appareils numériques de classe B conformément à l'article 15 de la réglementation FCC.

Avril 2006 révision A00 KH219

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Où trouver les informations

Page 1 sur 2Où trouver les informations

Quelles informations recherchez-vous ?

· Pilotes pour mon imprimante

· Guide de l'utilisateur

· Informations de sécurité

· Mode d'emploi de mon imprimante

· Informations relatives à la garantie

Vous pouvez trouver les informations dans cette section

CD Pilotes et utilitaires Le CD Pilotes et utilitaires contient de la documentation et des pilotes destinés à

votre imprimante. Vous pouvez désinstaller/réinstaller les pilotes ou accéder à votre documentation à l'aide du CD-ROM.

Il est possible que des fichiers lisezmoi soient inclus sur le CD-ROM afin de fournir les dernières mises à jour relatives aux modifications techniques de votre imprimante ou des ouvrages de référence techniques avancés destinés aux utilisateurs expérimentés ou aux techniciens.

Manuel du propriétaire

ATTENTION : Avant de configurer et d'utiliser votre imprimante,

lisez et respectez toutes les consignes de sécurité données dans le Manuel du propriétaire.

Guide de dépannage

Configuration de mon imprimante

Code pour la maintenance rapide et numéro d'identification pour la maintenance

Guide de dépannage

· Paramètres

· Configuration

· Instructions de dépannage

· Autres

Schéma de configuration

Code pour la maintenance rapide et numéro d'identification pour la maintenance.

utilisateur

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 2Où trouver les informations

Le code pour la maintenance rapide et le numéro d'identification pour la maintenance figurent sur la partie intérieure du capot avant de votre imprimante.

· Derniers pilotes pour mon imprimante

· Réponses aux questions relatives au support et à l'assistance techniques

· Documentation pour mon imprimante

Site Web du support de Dell

Le site Web du support de Dell propose plusieurs outils en ligne, notamment :

· Solutions - Conseils et astuces de dépannage, articles de techniciens et formations en ligne

· Mises à niveau - Informations relatives aux mises à niveau des composants, comme la mémoire par exemple

· Support clientèle - Informations relatives aux personnes à contacter, état des commandes, garantie et informations pour les réparations

· Téléchargements - Pilotes

· Références - Documentation de l'imprimante et spécifications du produit

Vous pouvez accéder au support de Dell à l'adresse support.dell.com. Sélectionnez votre région sur la page BIENVENUE AU SUPPORT DE DELL et remplissez les détails demandés afin d'accéder aux outils et aux informations de l'aide.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 14Dell Printer Configuration Web Tool

Dell Printer Configuration Web Tool

Utilisation de Dell

La configuration des alertes par courrier électronique, une des fonctionnalités de Dell Printer Configuration Web Tool, permet d'envoyer un courrier électronique à l'utilisateur ou à l'opérateur clé lorsque l'imprimante nécessite une intervention ou le chargement de fournitures.

Si vous remplissez des rapports d'inventaire d'imprimante exigeant le numéro d'identification de propriété des imprimantes situées dans votre zone, utilisez Informations sur l'imprimante de l'Dell Printer Configuration Web Tool. Il vous suffit de saisir l'adresse IP des imprimantes du réseau pour afficher leur numéro d'identification de propriété.

Printer Configuration Web Tool

la fonction

La fonction de Dell Printer Configuration Web Tool vous permet également de modifier les paramètres de l'imprimante et d'assurer le suivi des tendances d'impression. Si vous êtes l'administrateur d'un réseau, vous pouvez facilement copier les paramètres d'une imprimante vers une ou vers toutes les imprimantes du réseau directement depuis votre navigateur Web.

Pour lancer Dell Printer Configuration Web Tool, il vous suffit de saisir l'adresse IP de votre imprimante réseau dans le navigateur Web.

Si vous ne connaissez pas l'adresse IP de votre imprimante, imprimez la page des paramètres de l'imprimante sur laquelle l'adresse IP est répertoriée :

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Rapports s'affiche et appuyez ensuite sur ou sur .

4. Réglages Imp. s'affiche. Appuyez sur .

La page des paramètres de l'imprimante s'imprime.

Si l'adresse IP indiquée est 0.0.0.0 (paramètre par défaut), l'adresse IP n'a pas été affectée. Si vous souhaitez affecter une adresse IP à votre imprimante, reportezvous à la section « Attribution d'une

Utilisez Dell Printer Configuration Web Tool pour accéder à ces fonctionnalités:

adresse IP ».

Etat de l'imprimante

Obtenez instantanément des informations relatives à l'état des fournitures de l'imprimante. Si le niveau de toner est faible, cliquez sur le lien Commander des

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 14Dell Printer Configuration Web Tool

fournitures à situé dans la zone inférieure gauche du premier écran pour commander des cartouches de toner supplémentaires.

Travaux d'impression

Le menu Travaux d'impression contient les informations des pages Liste des travaux et Travaux terminés. Ces pages affichent les détails de l'état des différents protocoles ou travaux d'impression.

Réglages de l'imprimante

Permet de modifier les paramètres de l'imprimante et d'afficher le panneau de commande à distance.

Réglages du serveur d'impression

Définissez le type d'interface de l'imprimante et les conditions nécessaires aux communications à l'aide du menu Réglages du serveur d'impression.

Copier les réglages de l'imprimante

Permet de copier rapidement les paramètres de l'imprimante vers une ou plusieurs imprimantes du réseau en indiquant simplement l'adresse IP des imprimantes.

REMARQUE : Cette fonction est réservée à l'administrateur réseau.

Volume d'impression

Permet de gérer le suivi des tendances d'impression, notamment l'utilisation du papier et les types de travaux imprimés.

Informations sur l'imprimante

Permet d'obtenir les informations dont vous avez besoin lorsque vous contactez l'assistance ou lorsque vous réaliser des rapports d'inventaire, permet également de connaître l'état de la mémoire et les niveaux du code du moteur.

Réglages du bac

Permet d'obtenir les informations relatives au type et au format du papier de chaque tiroir.

Alerte courriel

Permet de recevoir un courrier électronique lorsque l'imprimante nécessite des fournitures ou une intervention. Saisissez votre nom ou le nom de l'opérateur princip al dans la zone de liste des adresses électroniques à avertir.

Réglez le mot de passe

Permet de verrouiller le panneau de commande à l'aide d'un mot de passe afin que personne ne puisse modifier par inadvertance les paramètres que vous avez sélectionnés pour l'imprimante.

REMARQUE : Cette fonction est réservée à l'administrateur réseau.

Aide en ligne

Cliquez sur Aide pour consulter le Guide de l'utilisateur depuis le site Web de Dell afin de vérifier les paramètres définis.

Commander des fournitures à:

www.dell.com/supplies

Contacter le support Dell à:

support.dell.com

Utilisation de Dell Printer Configuration Web Tool

Paramètres de l'environnement du navigateur Web

Dell vous recommande de configurer les paramètres de l'environnement du navigateur Web avant d'utiliser Dell Printer Configuration Web Tool pour les raisons suivantes.

Pour Netscape Communicator 7.1

Définition de la langue d'affichage

1. Sélectionnez Préférences dans le menu Edition de la barre de menus.

2. Sélectionnez l'option Langues sous le gr oupe Navigateur.

3. Classez les langues d'affichage par ordre de préférence dans la liste Langues dans l'ordre de préférence.

Par exemple :

Anglais [en] ou Anglais/américain [en-us] Allemand [de] Français [fr]

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 3 sur 14Dell Printer Configuration Web Tool

Italien [it] Espagnol [es]

Réglage de l'adresse IP de l'imprimante sur un paramètre autre que serveur mandataire

1. Sélectionnez Préférences dans le menu Edition de la barre de menus.

2. Sélectionnez Proxies sous l'option Avancé du groupe Navigator.

3. Sélectionnez Connexion directe à Internet ou Configurat ion p rox y ma nu ell e . Si vous sélectionnez Configuration proxy manuelle, indiqu ez l' adresse IP de l'imprimante dans la zone Pas de proxy pour : .

Une fois la définition de la langue et du serveur mandataire terminée, saisissez http://nnn.nnn.nnn.nnn/ (adresse IP de l'imprimante) dans le champ de saisie de l'adresse Internet de votre navigateur pour activer Dell Printer Configuration Web Tool.

Pour Internet Explorer 6.0

Définition de la langue d'affichage

1. Sélectionnez Options Internet dans le menu Outils de la barre de menus.

2. Sélectionnez l'option Languages sous l'onglet Général.

3. Classez les langues d'affichage par ordre de préférence dans la liste Langues dans l'ordre de préférence.

Par exemple :

Italien (Italie) [it] Espagnol (traditionnel) [es] Allemand (Allemagne) [de] Français (France) [fr] Anglais [en] ou Anglais (United States) [en-us]

Réglage de l'adresse IP de l'imprimante sur un paramètre autre que serveur mandataire

1. Sélectionnez Options Internet dans le menu Outils de la barre de menus.

2. Sélectionnez Serveur proxy sous l'option Paramètres réseau de l'onglet Connexions.

3. Procédez de l'une des manières suivantes.

 Désactivez la case à cocher Connexion directe à Internet.  Cliquez sur Avancé et indiquez ensuite l'adresse IP de l'imprimante dans le champ Ne pas utiliser le serveur

par situé sous Exceptions.

et vérification de la page des paramètres de l'imprimante ».

proxy pour les adresses commençant

Format d'affichage des pages

La disposition de la page est divisée en trois sections.

Cadre supérieur

Le cadre supérieur est situé dans la partie supérieure des pages. Lorsque le Dell Printer Configuration Web Tool est activé, l'état et les spécifications de l'imprimante s'affichent dans le cadre supérieur de toutes les pages.

Les éléments affichés dans le cadre supérieur sont les suivants.

Dell Color Laser Printer 3010cn

Adresse IP: Affiche l'adresse IP de l'imprimante.

Situation: Affiche l'emplacement de l'imprimante. L'emplacement peut être modifié sous Informations de base sur la page des Réglages du

Personne à contacter: Affiche le nom de l'administratreur de l'imprimante. Le nom peut être modifié sous Informations de base sur la page des Réglages

Tableau de commande de l'imprimante

Aide Lien vers le Guide de l'utilisa teur sur la page Web de Dell

Bitmap imprimante Affiche l'image bitmap de l'imprimante. Si vous cliquez sur cette image, le menu Etat de l'imprimante s'affiche dans le cadre de

Affiche le nom du modèle de l'imprima nt e .

serveur d'impression.

du serveur d'impression.

Affiche l'état de l'écran et des voyants du Panneau de commande de l'imprimante. Ces informations sont mises à jour à intervalles définis. Les intervalles peuvent être modifiés sous Informations de base sur la page des paramètres du serveur d'impression.

droite.

Cadre de gauche

Le cadre de gauche est situé sur le côté gauche des pages. Les titres des menus affichés dans le cadre de gauche sont reliés aux pages et menus correspondants. Il vous suffit de cliquer sur le titre pour atteindre la page correspondante.

Les menus affichés dans le cadre de gauche sont les suivants.

Etat de l'imprimante Lien vers le menu Etat de l'imprimante

Travaux de l'imprimante Lien vers le menu Travaux de l'imprimante

Réglages de l'imprimante Lien vers le menu Rapport des réglages de l'imprimante.

Réglages du serveur d'impression Lien vers le menu Rapport du serveur d'impression.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 14Dell Printer Configuration Web Tool

Copier les réglages de l'imprimante Lien vers la page Copier les réglages de l'imprimante

Volume d'impression Lien vers la page Statistiques d'impression

Informations sur l'imprimante Lien vers la page Informations sur l'imprimante

Réglages du bac Lien vers la page Réglages du bac

Alerte courriel Lien vers la page Alerte par courrier électronique

Réglez le mot de passe Lien vers la page Réglez le mot de passe

Aide en ligne Lien vers le Guide de l'utilisateu r sur la page Web de Dell

Commander des fournitures à: Lien vers la page Web de Dell. Adresse Web : www.dell.com/supplies

Contacter le support Dell à: Lien vers la page du support de Dell. Adresse Web : support.dell.com

Cadre de droite

Le cadre de droite est situé sur le côté droit des pages. Le contenu du cadre de droite dépend du menu que vous sélectionnez dans le cadre de gauche. Pour plus de détails sur les éléments affichés dans le cadre de droite, reportez-vous à la section « Eléments de menu détaillés

Boutons du cadre de droite

Bouton Rafraîchir

Permet de recevoir la configuration de l'imprimante et de mettre à jour les informations du cadre de droite.

Bouton Appliquer les nouveaux réglages

Permet de soumettre à l'imprimante les paramètres effectués sur Dell Printer Configuration Web Tool. Les anciens paramètres de l'imprimante sont remplacés par les nouveaux paramètres.

Bouton Redémarrez l'imprimante pour appliquer les nouveaux réglages.

Permet de soumettre à l'imprimante les paramètres effectués sur Dell Printer Configuration Web Tool et de redémarrer l'imprimante. Les anciens paramètres de l'imprimante sont remplacés par les nouveaux paramètres.

Bouton Récupérer les réglages

Permet de rétablir les paramètres qui étaient en vigueur avant que les modifications ne soient effectuées. Les nouveaux paramètres ne sont pas soumis à l'imprimante.

».

Modification des paramètres des option de menu

Certains menus vous permettent de modifier les paramètres de l'imprimante à l'aide de Dell Printer Configuration Web Tool. Lorsque vous accédez à ces menus, la boîte de dialogue d'authentification s'affiche à l'écran. Saisissez le nom d'utilisateur et le mot de passe de l'administrateur de l'imprimante en suivant les invites de commande affichées dans la boîte de dialogue.

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est password. Vous pouvez modifier le mot de passe uniquement dans la page Réglez le mot de passe du menu Réglages du serveur d'impression. Le nom d'utilisateur ne peut pas être modifié. Pour plus de détails, reportez-vous à « Réglez le mot de

passe ».

Eléments de menu détaillés

"Etat de l'imprimante" "Etat de l'imprimante"

"Evénement de l'imprimante"

"Volume d'impression"

"Informations sur l'imprimante"

"Travaux d'impression" "Liste des travaux"

"Travaux terminés"

"Réglages de l'imprimante." "Rapport des réglages de l'imprimante" "Réglages du menu"

"Rapports"

"Réglages de l'imprimante." "Réglages de base"

"Réglages de sécurité"

"Entretien de l'imprimante" "Réglages de densité de papier"

"Ajustements BTR"

"Init NVRAM"

"Efface stockage"

"Toner non Dell"

"Réglages du serveur d'impression" "Rapport du serveur d'impression" "Page d'installation du serveur d'impression"

"Page d'installation d'alerte courriel"

"Réglages du serveur d'impression" "Informations de base"

"Réglages du port"

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

"TCP/IP"

"Alerte courriel"

"SNMP"

"Autres caractéristiques" "Réglez le mot de passe"

"Remise à zéro du serveur d'impression"

"Copier les réglages de l'imprimante" "Copier les réglages de l'imprimante"

"Rapport sur la copie des réglages de l'imprimante"

"Réglages du bac"

Etat de l'imprimante

Vérifiez l'état des consommables, le matériel et les spécifications de l'imprimante à l'aide du menu Etat de l'imprimante.

Le menu Etat de l'imprimante contient les pages suivantes.

Etat de l'imprimante

Objectif :

Permet de vérifier l'état des consommables restants et des tiroirs.

Valeurs :

Page 5 sur 14Dell Printer Configuration Web Tool

Niveau de toner Affiche le pourcentage de toner restant. Si le niveau de toner restant est faible, un message s'affiche. Le texte Commander

Consommables Etat OK Indique que les consommables sont disponibles.

Vide Indique que les consommables sont épuisés.

Bacs à papier Etat OK Indique que le tiroir contient du papier (quantité inconnue).

Ajoutez du papier

Capacité Affiche la capacité maximale du tiroir papier.

Taille Affiche le format du papier chargé dans le tiroir.

Bac de sortie Etat OK Indique que le tiroir est disponible.

Plein Indique que le tiroir n'est pas disponible.

Capacité Affiche la capacité maximale du tiroir papier.

Couvercle Etat Fermé Indique que le capot est fermé.

Ouvert Indique que le capot est ouvert.

Type d'imprimante Affiche le type d'impression de votre imprimante. La mention Laser couleur est généralement affichée.

Vitesse d'impression Affiche la vitesse d'impression de votre imprimante.

du toner est relié au site Web de Dell permettant de commander des fournitures pour l'imprimante.

Indique que le réceptacle est vide.

Evénement de l'imprimante

Objectif :

Lorsqu'une erreur se produit au niveau de l'imprimante (plus de papier ou plus de toner, par exemple), les détails des alertes ou notifications d'erreurs sont affichés dans la page Evénement de l'imprimante.

Valeurs :

Situation Affiche l'emplacement de l'imprimante où l'erreur s'est produite.

Détails Affiche les détails de l'erreur.

Volume d'impression

Objectif :

Permet de vérifier le nombre de pages imprimées. Vous pouvez également afficher cette page en cliquant sur Statistiques d'impression dans le cadre de gauche.

Valeurs :

Compte des pages de l'imprimante Affiche le nombre total de pages imprimées depuis la mise en service de l'imprimante.

Papier utilisé Affiche le nombre de pages pour chaque format de papier.

Informations sur l'imprimante

Objectif :

Permet de vérifier les détails de l'imprimante tels que la configuration du matériel ou la version du logiciel. Vous pouvez également afficher cette page en cliquant sur Informations sur l'imprimante dans le cadre de gauche.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 6 sur 14Dell Printer Configuration Web Tool

Valeurs :

Numéro de série Dell Affiche le numéro d'identification Dell pour la maintenance.

Numéro de machine Affiche le numéro d'identification de propriété de l'imprimante.

Numéro de série de l'imprimante Affiche le numéro de série de l'imprimante.

Capacité mémoire Affiche la capacité de la mémoire.

Vitesse du processeur Affiche la vitesse de traitement.

Niveaux de révision de l'imprimante Version du microcode Affiche la date de révision (niveau de révision).

Version du microcode réseau Affiche la date de révision (niveau de révision).

Travaux d'impression

Le menu Travaux d'impression contient des informations relatives à la page Liste des travaux et à la page Travaux terminés. Ces pages affichent l'état détaillé des différents protocoles ou des travaux d'impression.

Liste des travaux

Objectif :

Permet de vérifier les travaux d'impression en cours de traitement.

Pour rafraîchir l'écran, cliquez sur le bouton Rafraîchir.

Valeurs :

ID Affiche l'identifiant du travail.

Nom de travail Affiche le nom de fichier du travail en cours d'impression.

Propriétaire Affiche le nom du propriétaire du travail.

Nom de l'hôte Affiche le nom de l'ordinateur hôte.

Etat du travail Affiche l'état du travail en cours d'impression.

Hôte I/F Affiche l'état de l'interface hôte.

Heure de soumission du travail Affiche la date à laquelle le travail d'impression a été soumis.

Travaux terminés

Objectif :

Permet de vérifier les travaux d'impression terminés.

Pour rafraîchir l'écran, cliquez sur le bouton Rafraîchir.

Valeurs :

ID Affiche l'identifiant du travail.

Nom de travail Affiche le nom de fichier du t r avail d'impression terminé.

Propriétaire Affiche le nom du propriétaire du travail.

Nom de l'hôte Affiche le nom de l'ordinateur hôte.

Résultat de sortie Affiche l'état des travaux d'impression terminés.

Numéro d'impression Affiche le numéro de l'impression.

Nombre de feuilles Affiche le nombre de pages du travail.

Hôte I/F Affiche l'état de l'interface hôte.

Heure de soumission du travail Affiche la date à laquelle le travail d'impression a été soumis.

Réglages de l'imprimante.

Affichez le rapport relatif aux paramètres de l'imprimante et configurez les paramètres de l'imprimante à l'aide du menu Réglages de l'imprimante.

Les pages affichées dans la partie supérieure du cadre de droite sont les pages à onglet suivantes.

Rapport des réglages de l'imprimante

L'onglet Rapport des réglages de l'imprimante permet d'accéder à la page Réglages du menu.

Réglages du menu

Objectif :

Permet d'afficher les paramètres définis dans les menus du Panneau de commande.

Valeurs :

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 7 sur 14Dell Printer Configuration Web Tool

Réglages de base Heure de l'économiseur

Réglages de sécurité Indique si le panneau est verrouillé à l'aide d'un mot de passe.

Réglages de densité de papier

Ajustements BTR Ordinaire 1 Affiche la tension de la seconde unité BTR (rouleau de transfert de polarisation) pour le papier ordinaire 1.

Toner non Dell Toner non Dell Indique si les cartouches de toner remplies doivent être utilisées.

Réglages du bac Type de papier bac 1 Affiche le type de papier chargé dans le module du tiroir 250-feuilles optionnel.

d'énergie

Alarme d'erreur Indique si l'imprimante doit émettre une alarme sonore lorsqu'une erreur se produit.

Travail en pause Permet de déterminer l'intervalle de temps pendant lequel l'imprimante attend la réception des données

Panneau de langue Indique la langue du texte affiché sur le Panneau de commande.

Impression du journal automatique

Impression ID Indique l'emplacement où l'ID utilisateur doit être imprimé.

Position de la bannière Indique la position de la bannière.

Bac d'entrée de la bannière

Disque RAM Indique si la mémoire est allouée au système de fichiers Disque RAM pour les fonctions Impression sécurisée et

Bac de remplacement Indique si un autre format de papier doit être utilisé lorsque le papier chargé dans le tiroir indiqué ne

Ordinaire 1 Affiche la densité du papier ordinaire.

Etiquette Affiche la densité des étiquettes.

Ordinaire 2 Affiche la tension de la seconde unité BTR pour le papier ordinaire 2.

Transparent Affiche la tension de la seconde unité BTR pour les transparents.

Couvertures 1 Affiche la tension de la seconde unité BTR pour les couvertures 1.

Couvertures 2 Affiche la tension de la seconde unité BTR pour les couvertures 2.

Etiquette Affiche la tension de la seconde unité BTR pour les étiquettes.

Couché 1 Affiche la tension de la seconde unité BTR pour le papier couché 1.

Couché 2 Affiche la tension de la seconde unité BTR pour le papier couché 2.

Enveloppe Affiche la tension de la seconde unité BTR pour les enveloppes.

Taille de papier bac 1 Affiche format du papier chargé dans le module du tiroir 250-feuilles optionnel.

Type de papier bac 2 Affiche le type de papier chargé dans le module du tiroir 250-feuilles ou 500-feuilles optionnel.

Taille de papier bac 2 Affiche format du papier chargé dans le module du tiroir 250-feuilles ou 500-feuilles optionnel.

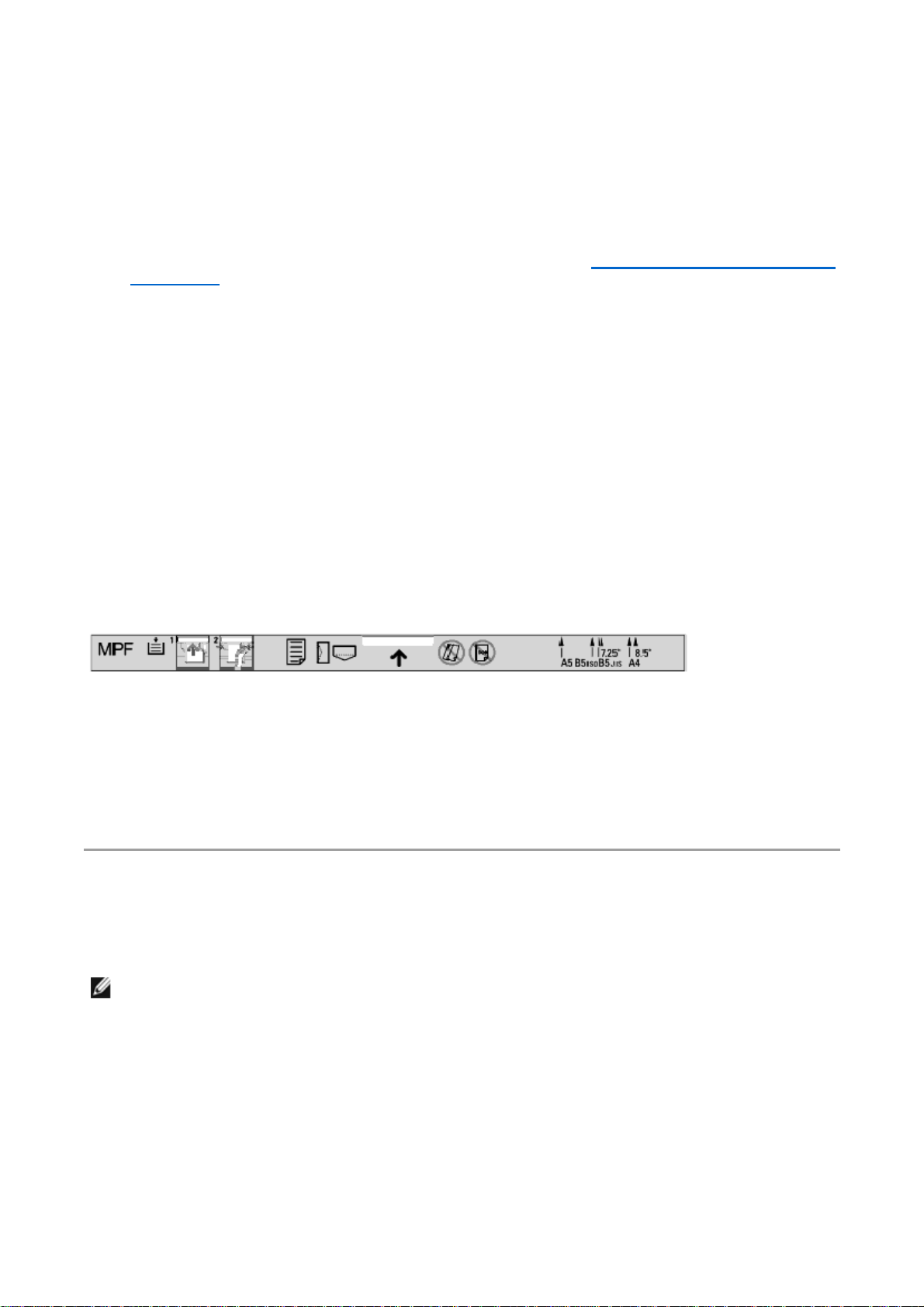

Type de papier MPF Affiche le type de papier chargé dans le chargeur multifonction.

Taille de papier MPF Affiche le format du papier chargé dans le chargeur multifonction.

Affiche l'intervalle de temps qui doit s'écouler entre l'impression d'un travail et l'activation du mode d'économie énergie.

supplémentaires en provenance de l'ordinateur.

Indique si l'imprimante doit imprimer automatiquement les historiques.

Indique le tiroir dans lequel la bannière est chargée.

Impression enregistrer. Cet élément n'est disponible que lorsque la carte mémoire optionnelle est installée.

correspond pas aux paramètres du format de papier pour le travail en cour s.

Rapports

Objectif :

Permet d'imprimer différents types de rapports et de listes.

Valeurs :

Réglages de l'imprimante

Réglages du panneau Cliquez sur le bouton Démarrer pour imprimer la page des paramètres du panneau.

Historique des travaux

Journal des erreurs Cliquez sur le bouton Démarrer pour imprimer la page des journaux d'erreurs.

Documents enregistrés

Cliquez sur le bouton Démarrer pour imprimer la page des paramètres de l'imprimante.

Cliquez sur le bouton Démarrer pour imprimer la page de l'historique des travaux.

Cliquez sur le bouton Démarrer pour imprimer la page des fichiers stockées. Cet élément n'est disponible que lorsque la carte mémoire optionnelle est installée. Disque virtuel active

Réglages de l'imprimante.

L'onglet Réglages de l'imprimante permet d'accéder aux pages Réglages de base, et Réglages de sécurité.

Réglages de base

Objectif :

Permet de configurer les paramètres de base de l'imprimante.

Valeurs :

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 8 sur 14Dell Printer Configuration Web Tool

Heure de l'économiseur d'énergie

Alarme d'erreur Indique si l'imprimante doit émettre une alarme sonore lorsqu'une erreur se produit.

Travail en pause Détermine l'intervalle de temps pendant lequel l'impriman te attend la réception des données supplémentaires en provenance de

Panneau de langue Indique la langue du texte affiché sur le Panneau de commande.

Impression du journal automatique

Impression ID Indique l'emplacement où l'ID utilisateur doit être imprimé.

Position de la bannière Indique la position de la bannière.

Bac d'entrée de la bannière

Disque RAM Indique si la mémoire est allouée au système de fichiers Disque RAM pour les fonctions Impression sécurisée et Impression

Bac de remplacement Indique si un autre format de papier doit être utilisé lorsque le papier chargé dans le tiroir indiqué ne correspond pas aux paramètres

Réglages de sécurité

Objectif :

Permet de définir ou de modifier le mot de passe permettant de limiter l'accès aux menus du panneau de commande.

Définissez le mot de passe de Dell Printer Configuration Web Tool à l'aide de Réglez le mot de passe sous Réglages du serveur d'impression.

Valeurs :

Verrouillage du panneau Indique si l'accès aux menus est restreint.

Changez le mot de passe Permet de définir un mot de passe afin de restreindre l'accès aux menus.

Réentrez le mot de passe Saisissez de nouveau le nouveau mot de passe pour vérification.

Indique l'intervalle de temps qui doit s'écouler entre l'impression d'un travail et l'activation du mode d'économie énergie.

l'ordinateur. A l'issue de cet intervalle de temps, le travail d'impression est annulé.

Indique si l'imprimante doit imprimer automatiquement les historiques.

Indique le tiroir dans lequel la bannière est chargée.

enregistrer . Cet élément n'est disponible que lorsque la carte mémoire optionnelle est installée.

du format de papier pour le travail en cours.

REMARQUE : Ce menu permet de définir un mot de passe à l'aide duquel le panneau de commande est verrouillé. Lors de la modification du mot de passe de

Dell Printer Configuration Web Tool, cliquez sur Réglez le mot de passe dans le cadre de gauche et définissez le mot de passe.

Entretien de l'imprimante

L'onglet Entretien de l'imprimante permet d'accéder aux pages Réglages de densité de papier, Ajustements BTR, Ajustements d'enregistrement, Init NVRAM, Efface stockage et Toner non Dell.

Réglages de densité de papier

Objectif :

Permet d'indiquer la densité du papier.

Valeurs :

Ordinaire 1 Léger

Normal

Etiquette Etiquette 1

Etiquette 2

Ajustements BTR

Objectif :

Pour spécifier la valeur du voltage de référence pour le rouleau de transfert.

Valeurs :

Ordinaire 1 Règle la valeur du voltage de référence au rouleau de transfert pour Ordinaire 1.

Ordinaire 2 Règle la valeur du voltage de référence au rouleau de transfert pour Ordinaire 2.

Transparent Règle la valeur du voltage de référence au rouleau de transfert pour Transparent.

Couvertures 1 Règle la valeur du voltage de référence au rouleau de transfert pour Couvertures 1.

Couvertures 2 Règle la valeur du voltage de référence au rouleau de transfert pour Couvertures 2.

Etiquette Règle la valeur du voltage de référence au rouleau de transfert pour Etiquette.

Couché 1 Règle la valeur du voltage de référence au rouleau de transfert pour Couché 1.

Couché 2 Règle la valeur du voltage de référence au rouleau de transfert pour Couché 2.

Enveloppe Règle la valeur du voltage de référence au rouleau de transfert pour Enveloppes.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 9 sur 14Dell Printer Configuration Web Tool

Init NVRAM

Objectif :

Permet d'initialiser la mémoire NV (non volatile). Une fois cette procédure réalisée et l'ordinateur redémarré, les valeurs par défaut des paramétres du menu sont rétablies. La mémoire vive non volatile de la fonction réseau ne peut pas être initialisée.

Valeurs :

Initialiser NVRAM et redémarrer l'imprimante Cliquez sur Démarrer pour initialiser la mémoire vive non volatile.

Efface stockage

Objectif :

Permet de supprimer tous les fichiers enregistrés sous Impression sécurisée et Impression de contrôle dans Disque RAM. Cet élément n'est disponible que lorsque la carte mémoire optionnelle est installée. Disque virtuel active.

Valeurs :

Efface stockage Click Démarrer pour supprimer tous les fichiers stockés sur le disque RAM.

Toner non Dell

Objectif :

Indique si les cartouchers de toner remplies doivent être utilisées. Lorsque ce paramètre est activé, vous pouvez utiliser les cartouches de toner proposées par d'autres marques.

Valeurs :

Toner non Dell

Annule le réglage d'usine de la cartouche de toner. Les cartouches de toner qui ne sont pas de la marque Dell peuvent neutraliser certaines caractéristiques de l'imprimante et réduire la qualité

d'impression ainsi que la fiabilité de votre imprimante. Dell vous recommande d'utiliser uniqu ement des cartouches de toner Dell neuves adaptées à votre imprimante. Dell ne garantit pas les dommages occasionnés par l'utilisation d'accessoires, de pièces ou de composants non fournis par Dell.

Copier les réglages de l'imprimante

Le menu Copier les réglages de l'imprimante permet d'accéder aux pages Copier les réglages de l'imprimante et Rapport sur la copie des réglages de l'imprimante.

Copier les réglages de l'imprimante

Objectif :

Permet de transférer les paramètres de l'imprimante vers une ou plusieurs imprimantes du même modèle.

Pour copier les paramètres sur une autre imprimante, indiquez l'adresse IP et le mot de passe de l'imprimante sur laquelle les pa ramètres sont copiés dans les zones de texte Adresse IP et Mot de passe. Si vous ne remplissez pas la zone de texte Mot de passe, votre propre mot de passe est utilisé. Cliquez ensuite sur le bouton Appliquer les nouveaux réglages. La copie des paramètres est terminée. Le délai de temporisation de la connexion est équivalent à 60 secondes. Vous pouvez ensuite vérifier si les paramètres ont été ou non copiés sur cette page. Vous devez également vérifier le menu Réglages de l'imprimante de Dell Printer Configuration Web Tool sur l'imprimante de destination afin de vous assurer que les paramètres ont bien été copiés.

Si les paramètres peuvent être copiés mais que la configuration de l'imprimante est différente, seuls les paramètres des éléments identiques sont copiés. Les paramètres de l'imprimante peuvent être copiés simultanément sur 10 adresses IP d'imprimantes maximum.

Rapport sur la copie des réglages de l'imprimante

Objectif :

Pour vérifier les historiques d'impression après avoir mis l'imprimante sous tension.

Réglages du serveur d'impression

Définissez le type d'interface de l'imprimante et les conditions nécessaires aux communications à l'aide du menu Réglages du serveur d'impression.

Les pages affichées dans la partie supérieure du cadre de droite sont les pages à onglet suivantes.

Rapport du serveur d'impression

L'onglet Rapport du serveur d'impression permet d'accéder aux pages Page d'installation du serveur d'impression et Page d'installation d'alerte courriel.

Page d'installation du serveur d'impression

Objectif :

Permet de vérifier les paramètres du protocole TCP/IP et des ports d'impression. Cette page vous permet uniquement de vérifier les paramètres des éléments. Si vous souhaitez modifier les paramètres, reportez-vous aux pages de l'onglet Réglages du serveur d'impression.

Valeurs :

Ethernet Réglages Ethernet Affiche les paramètres du taux de transmission Ethernet.

Réglages Ethernet actuels Affiche les paramètres Ethernet.

Adresse MAC Affiche l'adresse MAC de l'imprimante.

Réglages TCP/IP Nom de l'hôte Affiche le nom d'hôte.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Mode d'adresse IP Affiche les paramètres de l'adresse IP.

Adresse IP Affiche l'adresse IP de l'imprimante.

Masque de sous réseau Affiche le masque de sous-réseau.

Adresse de la passerelle Affiche l'adresse de la passerelle.

DNS Adresse du serveur DNS actuel Affiche l'adresse du serveur DNS.

LPD Etat du port Affiche l'état du port.

Expiration de la connexion Affiche le délai d'expiration de la connexion.

Port9100 Etat du port Affiche l'état du port.

Numéro de port Affiche le numéro du port.

Expiration de la connexion Affiche le délai d'expiration de la connexion.

HTTP Etat du port Affiche l'état du port.

Numéro de port Affiche le numéro du port.

Connexions simultanées Affiche le nombre de connexions reçues simultanément par le client.

Expiration de la connexion Affiche le délai d'expiration de la connexion.

FTP Etat du port Affiche l'état du port.

Expiration de la connexion Affiche le délai d'expiration de la connexion.

Agent SNMP Etat du port Affiche l'état du port.

Notification de trap (IP) Affiche l'état de la fonction Notification de trap (IP) et l'adresse IP.

Authentification de l'erreur trap Affiche l'état de la fonction Authentification de l'erreur trap.

Filtre IP Liste d'accès Affiche la liste des adresses IP dont l'accès à l'imprimante est autorisé ou refusé.

Page 10 sur 14Dell Printer Configuration Web Tool

Page d'installation d'alerte courriel

Objectif :

Permet de vérifier les paramètres SMTP/POP utilisés pour la fonction Courriel et la fonction Alerte courriel. Cette page vous permet uniquement de vérifier les paramètres des éléments. Si vous souhaitez modifier les paramètres, reportez-vous aux pages de l'onglet Réglages du serveur d'impression.

Valeurs :

Etat du port Affiche l'état du port.

Passerelle SMTP primaire Affiche la passerelle SMTP primaire.

Adresse de réponse Affiche l'adresse IP des serveurs connectés à l'aide du protocole SMTP lors de la réception de

Connexion au serveur SMTP Affiche l'état de la connexion du serveur SMTP.

Liste de courriels 1 Affiche la liste des adresses électroniques autorisées dans le cadre de la fonction Alerte courriel

Liste de courriels 2 Affiche la liste des adresses électroniques autorisées dans le cadre de la fonction Alerte courriel

Sélectionnez les alertes pour la liste 1

Sélectionnez les alertes pour la liste 2

Alertes supplémentaires Affiche l'état de la fonction et indique si une alerte relative aux consommables doit être ou non

Alertes sur l'utilisation du papier

Service de dépannage Affiche l'état de la fonction et indique si une alerte relative à l'entretien doit être ou non envoyée

Alertes supplémentaires Affiche l'état de la fonction et indique si une alerte relative aux consommables doit être ou non

Alertes sur l'utilisation du papier

Service de dépannage Affiche l'état de la fonction et indique si une alerte relative à l'entretien doit être ou non envoyée

données.

sous Liste de courriels 1.

sous Liste de courriels 2.

envoyée par courrier électronique.

Affiche l'état de la fonction et indique si une alerte relative à la gestion du papier doit être ou non envoyée par courrier électronique.

par courrier électronique.

envoyée par courrier électronique.

Affiche l'état de la fonction et indique si une alerte relative à la gestion du papier doit être ou non envoyée par courrier électronique.

par courrier électronique.

Réglages du serveur d'impression

L'onglet Réglages du serveur d'impression permet d'accéder aux pages Informations de base, Réglages du port, TCP/IP, Alerte courriel et SNMP.

Informations de base

Objectif :

Permet de configurer les informations de base de l'imprimante.

Valeurs :

Réglages du système

Nom de l'imprimante Indique le nom de l'imprimante (31 caractères alphanumériques maximum).

...

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

Page 11 sur 14Dell Printer Configuration Web Tool

Situation Indique l'emplacement de l'imprimante (63 caractères alphanumériques maximum).

Personne à contacter Indique le nom et le numéro du service à contacter ainsi que d'autres informations relatives à

Adresse courriel de l'administrateur

Numéro de machine Indique le numéro d'identification de propriété.

Réglages EWS Rafraîchissement

REMARQUE : La fonction de mise à jour automatique s'applique aux contenus du cadre supérieur, de la page Etat de l'imprimante, de la page Liste des

travaux et de la page Travaux terminés.

Réglages du port

Objectif :

Permet d'indiquer si les fonctions du protocole de gestion et des ports d'impression doivent être activées ou désactivées.

Valeurs :

automatique

Intervalle de rafraîchissement automatique

l'administrateur de l'imprimante et au service d'assistance (63 caractères alphanumériques maximum).

Indique l'adresse électronique de l'administrateur de l'imprimante et du service d'assistance (63 caractères alphanumériques maximum).

Marche Le contenu de la page d'affichage de l'état est mis à jour automatiquement.

Arrêt Le contenu de la page d'affichage de l'état n'est pas mis à jour automatiquement.

Permet de définir la fréquence de mise à jour automatique des contenus des pages d'affichage de l'état (comprise entre 15 et 600 secondes).

Ethernet Réglages

Réglages du port

REMARQUE : Les paramètres de l'élément Réglages du port n'entrent en vigueur qu'après le redémarrage de l'imprimante. Lorsque vous modifiez ou

configurez cet élément, cliquez sur le bouton Redémarrez l'imprimante pour appliquer les nouveaux réglages. pour appliquer les nouveaux paramètres.

TCP/IP

Objectif :

Permet de configurer l'adresse IP, le masque de sous-réseau et l'adresse de la passerelle de l'imprimante.

Valeurs :

Ethernet

Réglages Ethernet actuels Affiche les paramètres Ethernet.

Adresse MAC Affiche l'adresse MAC de l'imprimante.

LPD Activez la case à cocher si vous souhaitez utiliser le port LPD.

Port9100 Activez la case à cocher si vous souhaitez utiliser le port Port9100.

FTP Activez la case à cocher si vous souhaitez utiliser le port FTP.

Alerte courriel Activez la case à cocher si vous souhaitez utiliser la fonction Alerte courriel.

Agent SNMP Activez la case à cocher si vous souhaitez utiliser le port SNMP. Vous pouvez également définir le protocole de

Auto Détecte automatiquement le taux de transmission Ethernet et les paramètres de la transmission bidirectionnelle

10BASE-T HalfDuplex

10BASE-T FullDuplex

100BASE-TX Half-Duplex

100BASE-TX Full-Duplex

simultanée.

Permet de sélectionner l'option 10Base-T Half-Duplex comme valeur par défaut.

Permet de sélectionner l'option 10Base-T Full-Duplex comme valeur par défaut.

Permet de sélectionner l'option 100Base-T Half-Duplex comme valeur par défaut.

Permet de sélectionner l'option 100Base-T Full-Duplex comme valeur par défaut.

transport qui doit être utilisé. Les options UDP peuvent être sélectionnées pour le protocole de transport.

Réglages TCP/IP

Nom de l'hôte Indique le nom d'hôte (15 caractères alphanumériques maximum). Si vous ne saisissez aucun nom, le nom par défaut

Mode d'adresse IP

Adresse IP Configure l'adresse IP attribuée à l'imprimante au format nnn.nnn.nnn.nnn. Chaque section de l'adresse

Masque de sous réseau Configure le masque de sous-réseau au format nnn.nnn.nnn.nnn. Chaque section du masque nnn.nnn.nnn.nnn est une

Adresse de la passerelle Configure l'adresse de la passerelle au format nnn.nnn.nnn.nnn. Chaque section de l'adresse nnn.nnn.nnn.nnn est une

AutoIP L'adresse IP est automatiquement définie.

DHCP Permet d'utiliser le protocole DHCP pour définir l'adresse IP.

BOOTP Permet d'utiliser le protocole BOOTP pour définir l'adresse IP.

RARP Permet d'utiliser le protocole RARP pour définir l'adresse IP.

Réglage manuel

est utilisé.

Active l'adresse IP définie sous Adresse IP.

nnn.nnn.nnn.nnn est une valeur comprise entre 0 et 254. Notez que la valeur 127 et les valeurs comprises entre 224 et 254 ne peuvent être utilisées pour les trois premiers chiffres.

valeur comprise entre 0 et 255. Notez que le masque 255.255.255.255 n'est pas valable.

valeur comprise entre 0 et 254. Notez que la valeur 127 et les valeurs comprises entre 224 et 254 ne peuvent être utilisées pour les trois premiers chiffres.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 12 sur 14Dell Printer Configuration Web Tool

DNS Mode DNS Activez cette case à cocher pour obtenir l'adresse du serveur DNS directement à partir du serveur DHCP.

ADDR serveur DNS Configure l'adresse du serveur DNS.

LPD Expiration de la

Port9100 Numéro de port Configure le numéro du port à l'aide d'une valeur comprise entre 9000 et 9999.

HTTP Numéro de port Configure le numéro du port à l'aide d'une valeur comprise entre 9000 et 9999.

FTP Mot de passe Indique si le mot de passe est activé ou désactivé. Indique également la valeur du mot de passe (sept caractères

Alerte courriel

Objectif :

Permet de configurer les paramètres détaillés pour la fonction Alerte courriel. Vous pouvez également afficher cette page en cliquant sur Alerte courriel de gauche.

Valeurs :

connexion

Filtre IP Pour configurer les paramètres Filtre IP, cliquez sur Filtre IP. La page « Filtre IP » s'affiche.

Expiration de la connexion

Filtre IP Pour configurer les paramètres Filtre IP, cliquez sur Filtre IP. La page « Filtre IP » s'affiche.

Connexions simultanées Affiche le nombre maximum de connexions reçues simultanément par le client.

Expiration de la connexion

Configure le délai d'expiration de la connexion à l'aide d'une valeur comprise entre 1 et 1000 secondes.

Configure le délai d'expiration de la connexion à l'aide d'une valeur comprise entre 1 et 255 secondes.

maximum).

Configure le délai d'expiration de la connexion à l'aide d'une valeur comprise entre 1 et 1000 secondes.

dans le cadre

Passerelle SMTP primaire Configure la passerelle SMTP primaire.

Adresse de réponse Configure l'adresse IP du serveur de réception connecté à l'aide du protocole SMTP.

Connexion au serveur SMTP Affiche l'état de la connexion du serveur SMTP.

Liste de courriels 1 Définit les adresses électroniques autorisées dans le cadre de la fonction Alerte courriel (255

Liste de courriels 2 Définit les adresses électroniques autorisées dans le cadre de la fonction Alerte courriel (255

Sélectionnez les alertes pour la liste 1

Sélectionnez les alertes pour la liste 2

SNMP

Objectif :

Permet de configurer les paramètres détaillés du protocole SNMP.

Valeurs :

Nom de communauté (Lecture seule)

Nom de communauté (Lecture/Ecriture)

Nom de communauté (Trap)

Notification de trap (IP) Activez la case à cocher pour être averti lors d'un déroutement. Dans ce cas, saisissez l'adresse IP et l'interface de connexion IP au

Authentification de l'erreur trap

Alertes supplémentaires Activez la case à cocher pour recevoir une alerte relative aux consommables par courrier

Alertes sur l'utilisation du papier

Service de dépannage Activez la case à cocher pour recevoir une alerte relative à l'entretien par courrier électronique.

Alertes supplémentaires Activez la case à cocher pour recevoir une alerte relative aux consommables par courrier

Alertes sur l'utilisation du papier

Service de dépannage Activez la case à cocher pour recevoir une alerte relative à l'entretien par courrier électronique.

Indique le nom de la communauté permettant d'accéder (en lecture uniquement) aux données (31 caractères alphanumériques maximum). Si aucun élément n'est saisi, les paramètres initiaux sont utilisés. Les éléments saisis pour le nom de la communauté dans les paramètres précédents ne s'affichent pas à l'écran. La communauté de lecture est publique par défaut.

Indique le nom de la communauté permettant d'accéder (en lecture et en écriture) aux données (31 caractères alphanumériques maximum). Si aucun élément n'est saisi, les paramètres initiaux sont utilisés. Les éléments saisis pour le nom de la communauté dans les paramètres précédents ne s'affichent pas à l'écran. La communauté de lecture/écriture est privée défaut.

Indique le nom de la communauté utilisée pour le déroutement (31 caractères alphanumériques maximum). Si aucun élément n'est saisi, les paramètres initiaux sont utilisés. Les éléments saisis pour le nom de la communauté (déroutement) dans les paramètres précédents ne s'affichent pas à l'écran. La valeur par défaut du paramètre Trap communauté est " " (NULL).

format nnn.nnn.nnn.nnn:mmmmm. Chaque section de l'adresse nnn.nnn.nnn.nnn est une valeur comprise entre 0 et 255. Notez que la valeur 127 et les valeurs comprises entre 224 et 254 ne peuvent être utilisées pour les trois premiers chiffres. L'interface de connexion IP mmmmm est une valeur comprise entre 0 et 65535.

Activez la case à cocher pour être averti lorsque l'option Authentification de l'erreur trap est activée.

caractères alphanumériques maximum).

électronique.

Activez la case à cocher pour recevoir une alerte relative à la gestion du papier par courrier électronique.

électronique.

Activez la case à cocher pour recevoir une alerte relative à la gestion du papier par courrier électronique.

*1 La valeur par défaut des différents éléments peut être modifiée à l'ai de de l'Dell Printer Configuration Web Tool.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 13 sur 14Dell Printer Configuration Web Tool

Filtre IP

Objectif :

Permet de configurer les paramètres détaillés de l'option Filtre IP utilisée pour le port LPD et le port Port9100. Cette page peut être reliée aux paramètres LPD et Port9100 de la page TCP/IP.

Valeurs :

Adresse Configure l'adresse dans le champ de l'adresse. Saisissez une valeur numérique comprise entre 0 et 255 dans chacun des champs "

Masque d'adresse Configure l'adresse du masque dans le champ Masque. Saisissez une valeur numérique comprise entre 0 et 255 dans chaque champ.

Mode Actif

Lorsque vous paramétrez les réglages du filtre, saisissez l'adresse IP du filtre IP d ans le champ Adresse et le masque de sous réseau dans le champ Masque d'adresse. Saisissez une valeur numérique comprise entre 0 et 255 dans chaque champ. "*" est annexé à la valeur courante.

Procédure de réglage

Vous pouvez régler un maximum de 5 éléments et le premier élément prend la priorité. Lorsque vous réglez des filtres multiples, saisissez l'adresse la plus courte d'abord avant de passer à l'adresse plus longue suivante.

La section suivante explique le fonctionnement du Filtre IP.

Procédure Filtre IP

La description suivante détaille la procédure pour activer l'impression uniquement à partir de l'adresse IP "192.168.100.10".

Procédures :

La description suivante détaille la procédure pour désactiver l'impression uniquement à partir de l'adresse IP "192.168.100.10".

Procédures :

Vous pouvez activer l'impression à partir de l'adresse réseau "192.168" et désactiver l'impression à partir de l'adresse réseau "192.168.200". Cependant l'exemple ci- dessous montre comme activer l'impression à partir de l'adresse IP "192.168.200.10".

Procédures :

Accepter Autorise l'impression à partir d'une adresse réseau indiquée.

Désactivé Désactive la fonction Filtre IP pour l'adresse IP indiquée.

Rejeter Refuse l'impression à partir d'une adresse réseau indiquée.

 Activer l'impression à partir d'un utilisateur spécifié

1. Cliquez sur la première colonne de la rangée 1 de la Liste d'accès.

2. Entrez "192.168.100.10" dans le champ Adresse et "255.255.255.255" dans le champ Masque d'adresse.

3. Sélectionnez Accepter.

4. Cliquez sur Appliquer les nouveaux réglages.

 Désactiver l'impression à partir d'un utilisateur spécifié

1. Cliquez sur la première colonne de la rangée 1 de la Liste d'accès.

2. Entrez "192.168.100.10" dans le champ Adresse et "255.255.255.255" dans le champ Masque d'adresse.

3. Sélectionnez Rejeter.

4. Cliquez sur la première colonne de la rangée 2 de la Liste d'accès.

5. Entrez "0.0.0.0" dans le champ Adresse et "0.0.0.0" dans le champ Masque d'adresse.

6. Sélectionnez Accepter.

7. Cliquez sur Appliquer les nouveaux réglages.

 Activer et désactiver l'impression à partir d'adresses réseau

1. Cliquez sur la première colonne de la rangée 1 de la Liste d'accès.

2. Entrez "192.168.200.10" dans le champ Adresse et "255.255.255.255" dans le champ Masque d'adresse.

3. Sélectionnez Accepter.

4. Cliquez sur la première colonne de la rangée 2 de la Liste d'accès.

5. Entrez "192.168.200.0" dans le champ Adresse et "255.255.255.255.0" dans le champ Masque d'adresse.

6. Sélectionnez Rejeter.

7. Cliquez sur la première colonne de la rangée 3 de la Liste d'accès.

8. Entrez "192.168.0.0" dans le champ Adresse et "255.255.0.0" dans le champ Masque d'adresse.

9. Sélectionnez Accepter.

10. Cliquez sur Appliquer les nouveaux réglages.

aaa.bbb.ccc.ddd ". Le nombre 127 et les nombres compris entre 224 et 254 ne peuvent cependant pas être utilisés pour " aaa ".

Autres caractéristiques

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 14 sur 14Dell Printer Configuration Web Tool

L'onglet Autres caract éristiques permet d'accéder aux pages Réglez le mot de passe et Remise à zéro du serveur d'impression.

Réglez le mot de passe

Objectif :

Permet de définir le mot de passe nécessaire pour accéder aux paramètres de configuration de l'imprimante à partir de l'Dell Printer Configuration Web Tool. Définissez le mot de passe du panneau de commande à l'aide de Réglages de sécurité sous Réglages de l'imprimante. Définissez le mot de passe du panneau de commande à l'aide de Réglages de sécurité sous Réglages de l'imprimante. Vous pouvez également afficher cette page en cliquant sur Réglez le mot de passe dans le cadre de gauche.

Valeurs :

Mot de passe de l'administrateur Indique le mot de passe (8 caractères alphanumériques maximum). Le mot de passe est affiché sous forme d'astérisques

Confirmez le mot de passe de l'administrateur

Remise à zéro du serveur d'impression

Objectif :

Permet d'initialiser la mémoire vive non volatile et de redém arrer l'ordinateur. Initialisez la mémoire vive non volatile de l'imprimante à l'aide de InitNVRAM sous Réglages de l'imprimante.

Valeurs :

Initialisez NIC NVRAM et redémarrez l'imprimante

Redémarrez l'imprimante Cliquez sur le bouton Démarrer pour redémarrer l'imprimante.

(*) dans le champ dans lequel il est saisi.

Cliquez sur le bouton Démarrer pour initialiser la mémoire vive non volatile. Les valeurs par défaut des paramètres réseau sont rétablies et la capacité du réseau est réactivée.

Réglages du bac

Configurez les types et formats des supports d'impression de chaque tiroir à l'aide du menu Réglages du bac.

Valeurs :

Type de papier bac 1 Indique le type de papier chargé dans le module du tiroir 250-feuilles optionnel.

Taille de papier bac 1 Indique le format du papier chargé dans le module du tiroir 250-feuilles optionnel.

Type de papier bac 2 Indique le type de papier chargé dans le module du tiroir 250-feuilles ou 500-feuilles optionnel.

Taille de papier bac 2 Indique le format du papier chargé dans le module du tiroir 250-feuilles ou 500-feuilles optionnel.

Type de papier MPF Affiche le type de papier chargé dans le chargeur multifonction.

Taille de papier MPF Affiche le format du papier chargé dans le chargeur multifonction.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 1A propos de votre imprimante

A propos de votre imprimante

Les illustrations suivantes montrent Dell Color Laser Printer 3010cn et du module du tiroir 250- ou 500feuilles optionnel.

Imprimante standard

Bac de sortie central

Panneau de commande

Chargeur multifonction

NOTE : Lorsque vous utilisez l'imprimante avec le chargeur multifonction ouvert, ne placez pas

l'imprimante directement sous la lumière du soleil. Cela peut entraîner un mauvais fonctionnement ou dénaturer les images écran.

Imprimante équipée d'options

4 Module du tiroir 250-feuilles optionnel

(tiroir A4/Lettre) Module du tiroir 250-feuilles optionnel

(tiroir Légal) Module du tiroir 500-feuilles optionnel

REMARQUE : Votre imprimante

peut être équipée de deux tiroirs au maximum. Vous pouvez installer le module de tiroir 250-feuilles optionnel avec le module de tiroir 250-feuilles optionnel ou le module de tiroir 250-feuilles optionnel avec le module de tiroir 500-feuilles optionnel.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 5Installation des cartouches de toner et des cartouches à tambou

Installation des cartouches de toner et des cartouches à tambour

Installation de la cartouche de

Installation de la cartouche à tambour

ATTENTION : Avant de réaliser les procédures suivantes, lisez et suivez les consignes de

sécurité du Manuel du propriétaire.

toner

Installation de la cartouche de toner

Installez ou remplacez la cartouche de toner lorsque l'imprimante est sous tension (si l'imprimante n'est pas sous tension, le support des cartouches ne tournera pas).

1. Après avoir confirmé le message Insérer Toner Jaune (J), ouvrez le capot avant.

2. Maintenez le ruban adhésif situé sur le couvercle de protection et tirez-le vers l'avant pour retirer le capot de chaque emplacement pour cartouche.

REMARQUE : Vous ne devez retirer le couvercle de protection que lors de la première installation

du toner.

REMARQUE : Une fois le couvercle de protection retiré, mettez-le au rebut. REMARQUE : Le couvercle de protection est fixé sur l'étui de toutes les cartouches de toner.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 5Installation des cartouches de toner et des cartouches à tambou

3. Assurez-vous que la couleur de la cartouche de toner correspond à la couleur de l'emplacement du porte-cartouches de toner. L'ordre est le suivant : J, M, C, N. Secouez légèrement la cartouche pour répartir harmonieusement le toner.

4. Soulevez la languette à 90 degrés et retirez la protection hermétique du toner en la maintenant bien parallèle à la cartouche de toner.

5. Pour insérer les cartouches de toner, alignez les flèches de la cartouche sur les flèches correspondantes situées sur l'imprimante. Insérez la cartouche jusqu'à ce qu'un déclic confirme sa bonne mise en place et poussez ensuite la poignée vers le bas pour verrouiller la cartouche en place.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 3 sur 5Installation des cartouches de toner et des cartouches à tambou

6. Fermez le capot avant.

REMARQUE : Assurez-vous que la cartouche de toner est installée correctement. Sinon le panneau

avant ne peut se fermer complètement.

7. Le porte-cartouches se déplace vers l'emplacement vide suivant. Lorsque la couleur de la cartouche insérée apparaît à l'écran, suivie par le message Insérer, insérez la cartouche de toner suivante.

8. Lors de l'insertion des cartouches restantes, répétez les étapes 1 à 7.

Installation de la cartouche à tambour

1. Lorsque le message Insérer tambour ou Insérer Cartouche à tambour s'affiche, ouvrez le panneau avant puis soulevez et repoussez vers l'arrière le capot supérieur.

...

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

2. Retirez la feuille de protection de la cartouche à tambour.

Page 4 sur 5Installation des cartouches de toner et des cartouches à tambou

3. Pour insérer la cartouche à tambour, poussez le levier situé sur le côté droit de l'imprimante vers le haut. Lorsque le levier se trouve en position relevée, saisissez la cartouche à tambour par la poignée, alignez les flèches de la cartouche à tambour sur les flèches correspondantes situées sur l'imprimante et insérez la cartouche jusqu'à ce qu'elle s'enclenche.

4. Abaissez le levier situé sur le côté droit pour verrouiller la cartouche à tambour en place.

...

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

5. Fermez le capot supérieur et fermez ensuite le panneau avant.

Page 5 sur 5Installation des cartouches de toner et des cartouches à tambou

REMARQUE : Après l'installation de la cartouche à tambour, l'imprimante opère un ajustement

pendant une à deux minutes. Ne pas mettre l'imprimante hors tension pendant ce temps-là.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Connexion de votre imprimante

Page 1 sur 5Connexion de votre imprimante

Sélection d'un câble

Connexion locale de l'imprimante

Connexion de

approprié

l'imprimante au réseau

Sélection d'un câble approprié

Le câble de raccordement de votre Dell Color Laser Printer 3010cn doit satisfaire aux critères suivante :

Connexion Certification du câble

USB USB 2.0

10/100Base-TX Ethernet CAT-5E

Port USB

Port Ethernet

Connexion locale de l'imprimante

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 5Connexion de votre imprimante

Une imprimante locale est une imprimante reliée à votre ordinateur à l'aide d'un câble USB. Si l'imprimante n'est pas connectée à votre ordinateur mais à un réseau, ignorez cette étape et passez à la section « Connexion de l'imprimante au réseau

Les systèmes d'exploitation de Microsoft® Windows® 98 SE, Windows Me, Windows 2000, Windows XP et Windows Server 2003, supportent les connexions USB. Reportez-vous à la documentation du système d'exploitation de votre ordinateur pour savoir si votre système prend en charge les connexions USB.

Pour connecter l'imprimante à l'ordinateur :

1. Assurez-vous que l'imprimante, l'ordinateur et les périphériques connectés sont hors tension et débranchés.

2. Connectez l'imprimante à l'ordinateur à l'aide d'un câble USB.

. »

Port USB

Le port USB nécessite l'utilisation d'un câble USB. Veillez à faire correspondre le câble USB avec le port USB de l'imprimante.

Branchez l'autre extrémité du câble dans le port USB ou dans le port parallèle situé à l'arrière de l'ordinateur. Si vous utilisez un câble USB, veillez à ne pas le brancher dans le clavier USB.

Mise sous tension de l'imprimante

1. Branchez une extrémité du cordon d'alimentation de l'imprimante dans la prise située à l'arrière de l'imprimante et branchez l'autre extrémité du cordon dans une prise électrique correctement mise à la terre.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 3 sur 5Connexion de votre imprimante

2. Eteignez l'ordinateur et l'imprimante.

Connexion de l'imprimante au réseau

Pour connecter l'imprimante à un réseau :

1. Assurez-vous que l'imprimante, l'ordinateur et les périphériques connectés sont hors tension et débranchés.

2. Connectez une extrémité du câble de catégorie 5 standard au réseau ou au concentrateur et l'autre extrémité au port Ethernet situé à l'arrière de l'imprimante. L'imprimante s'aligne automatiquement sur la vitesse du réseau.

Port Ethernet

Mise sous tension de l'imprimante

2. Eteignez l'ordinateur et l'imprimante.

Impression et vérification de la page des paramètres de l'imprimante

Imprimez une page des paramètres de l'imprimante pour vérifier la connexion réseau. Cette page permet

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 5Connexion de votre imprimante

également d'obtenir des informations importantes vous permettant de configurer l'impression en réseau.

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Rapports s'affiche et appuyez ensuite sur ou sur .

4. Réglages Imp. s'affiche. Appuyez sur .

La page des paramètres de l'imprimante s'imprime.

5. Si l'adresse IP affichée n'est pas 0.0.0.0 (paramètre par défaut) ou 169.254.xx.xx, l'adresse IP de l'imprimante est affectée et stockée. Reportez-vous à la section « Vérification des

paramètres IP ».

Attribution d'une adresse IP

L'adresse IP est un numéro unique composé de quatre sections délimitées par une virgule et comptant chacune jusqu'à trois chiffres (par exemple, 111.222.33.44).

L'attribution d'une adresse IP déjà utilisée peut entraîner des problèmes au niveau des performances du réseau.

REMARQUE : L'attribution d'une adresse IP est considérée comme une fonction avancée qui doit

normalement être effectuée par l'administrateur du système.

REMARQUE : Ne poursuivez pas cette procédure avant d'avoir les trois adresses suivantes :

- Adresse IP

- Adresse du masque de sous-réseau

- Adresse passerelle

Pour plus de détails sur l'utilisation du panneau de commande, reportez-vous à " Panneau de commande

1. Allumez l'imprimante.

Le message Prêt à imprimer s'affiche.

2. Appuyez sur Menu.

3. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

4. Appuyez sur jusqu'à ce que Réseau s'affiche et appuyez ensuite sur ou sur .

5. Appuyez sur jusqu'à ce que TCP/IP s'affiche et appuyez ensuite sur ou sur .

6. Appuyez sur jusqu'à ce que RéglAdresse IP s'affiche et appuyez ensuite sur ou sur .

7. Appuyez sur jusqu'à ce que Panneau s'affiche et appuyez ensuite sur .

8. Appuyez sur .

9. Appuyez sur jusqu'à ce que Adresse IP s'affiche et appuyez ensuite sur ou sur .

10. Le curseur est placé sur le premier chiffre de l'adresse IP. Appuyez sur pour saisir les chiffres de l'adresse IP.

11. Appuyez sur .

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 5 sur 5Connexion de votre imprimante

Le curseur passe au nombre suivant.

12. Répétez les étapes 10 et 11 afin de saisir tous les nombres de l'adresse IP et appuyez ensuite sur

13. Appuyez sur .

14. Appuyez sur jusqu'à ce que Masque sous-rés s'affiche et appuyez ensuite sur ou sur .

15. Répétez les étapes 10 et 11 pour configurer l'option Masque sous-rés et appuyez ensuite sur .

16. Appuyez sur .

17. Appuyez sur jusqu'à ce que Ad. passerelle s'affiche et appuyez ensuite sur ou sur .

18. Répétez les étapes 10 et 11 pour configurer l'option Ad. passerelle et appuyez ensuite sur .

19. Eteignez l'imprimante, puis rallumez-la.

L'adresse IP est attribuée à votre imprimante. Vous pouvez vérifier le paramètre en ouvrant le navigateur Web sur n'importe quel ordinateur du réseau et en saisissant l'adresse IP dans la ligne de l'adresse. Si l'adresse IP est correctement configurée, Dell Printer Configuration Web Tools'affiche dans le navigateur.

Vous pouvez également affecter une adresse IP à l'imprimante lors de l'installation des pilotes d'impression à l'aide du programme d'installation. Si vous utilisez la fonction Installation réseau et que l'option RéglAdresse IP est paramétrée sur AutoIP dans le menu du panneau de commande, vous pouvez modifier l'adresse IP 0.0.0.0 et sélectionner l'adresse IP souhaitée dans la fenêtre de sélection de l'imprimante.

Vérification des paramètres IP

1. Imprimez de nouveau la page des paramètres de l'imprimante.

2. Vérifiez sous le titre TCP/IP de la page des paramètres de réseau et la passerelle correspondent à ce que vous souhaitez.

Envoyez un signal ping à l'imprimante et vérifiez qu'elle répond. Par exemple, à l'invite de commande d'un ordinateur du réseau, saisissez ping suivi de l'adresse IP de la nouvelle imprimante (par exemple, 192.168.0.11) :

ping 192.168.0.11

Si l'imprimante est active sur le réseau, vous recevez une réponse.

de l'imprimante que l'adresse IP, le masque

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 4Installation du module du tiroir optionnel

Installation du module du tiroir optionnel

ATTENTION : Si vous ajoutez un module de tiroir 250-feuilles ou 500-feuilles optionnel

une fois l'imprimante configurée, veillez à éteindre l'imprimante, à débrancher le cordon d'alimentation et à déconnecter tous les câbles raccordés à l'arrière de l'appareil avant d'effectuer les tâches décrites ci- dessous.

 Les modules de tiroir 250-feuilles optionnels se fixent sous l'imprimante et jusqu'à deux tiroirs

supplémentaires peuvent être ajoutés.

 Le module de tiroir 500-feuilles optionnel se fixe sous le module de tiroir 250-feuilles optionnel et

un seul tiroir additionnel peut être ajouté.

REMARQUE : Certaines configurations du module du tiroir sont différentes des configurations

décrites dans ce manuel.

1. Sortez le tiroir de son emballage et retirez tout le matériel adhésif et d'emballage.

2. Mettez le module du tiroir à l'endroit où vous souhaitez installer l'imprimante.

REMARQUE : Vous placerez l'imprimante sur le tiroir au cours d'une étape ultérieure.

3. Eteignez l'imprimante.

4. Si un autre tiroir est déjà fixé à l'imprimante, déverrouillez ce tiroir de l'imprimante et retirez-le du module en tournant le système de verrouillage, à l'intérieur de l'imprimante, comme indiqué sur l'illustration.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 4Installation du module du tiroir optionnel

5. Retirez l'imprimante du tiroir.

ATTENTION : Deux personnes sont nécessaires pour soulever l'imprimante, l'une face à

l'appareil (côté panneau de commande) et l'autre face au dos de l'imprimante. N'essayez jamais de soulever l'imprimante depuis le côté droit ou le côté gauche.

6. Fixez les tiroirs ensemble : installez le tiroir optionnel que vous venez de retirer sur le dessus et insérez les deux vis fournies. Serrez les vis jusqu'à ce qu'elles soient fixées solidement.

7. Placez l'imprimante au-dessus du (des) module(s) de tiroir.

8. Verrouillez le(s) tiroir(s) en place en retirant le tiroir supérieur du module du tiroir et en tournant le système de verrouillage comme indiqué sur l'illustration.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

9. Replacez tous les tiroirs et chargez le papier.

Page 3 sur 4Installation du module du tiroir optionnel

10. Allumez l'imprimante.

REMARQUE : L'imprimante détectera automatiquement le(s) tiroir(s) installé(s) mais elle ne

détectera pas le type de papier chargé.

11. Imprimez une page des paramètres de l'imprimante afin de vérifier que le module du tiroir 250feuilles ou 500-feuilles optionnel est installé correctement.

a. Appuyez sur Menu.

b. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

c. Appuyez sur jusqu'à ce que Rapports s'affiche et appuyez ensuite sur ou sur .

d. Réglages Imp. s'affiche. Appuyez sur . La page des paramètres de l'imprimante

s'imprime.

e. Vérifiez que Module de bac 250 feuilles ou Module de bac 250 feuilles est répertorié

dans les paramètres de l'imprimante sous Options de l'imprimante.

Si le module du tiroir n'est pas répertorié, éteignez l'imprimante, débranchez le cordon d'alimentation et réinstallez le module du tiroir 250-feuilles ou 500-feuilles optionnel.

12. Une fois le papier chargé dans le tiroir installé, indiquez le type de papier et le format du papier à

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 4Installation du module du tiroir optionnel

l'aide du Panneau de commande de l'imprimante.

a. Appuyez sur jusqu'à ce que le format du papier pour le tiroir installé s'affiche et appuyez

ensuite sur .

b. Appuyez sur jusqu'à ce que le type de papier pour le tiroir installé s'affiche et appuyez

ensuite sur .

13. Mettez votre pilote à jour en suivant les l'imprimante est connectée à un réseau, mettez le pilote à jour sur chaque client.

instructions données pour chaque système d'exploitation. Si

Windows XP/XP x64/Server 2003/Server 2003 x64

1. Cliquez sur Démarrer  Imprimantes et télécopieurs.

2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et sélectionnez Propriétés.

3. Cliquez sur l'onglet Options et sélectionnez ensuite Récupère les informations sur l'imprimante.

4. Cliquez sur Appliquer et cliquez ensuite sur OK.

5. Fermez le dossier Imprimantes et télécopieurs.

Windows 2000/Windows NT4.0

1. Cliquez sur Démarrer  Paramètres  Imprimantes.

2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et sélectionnez Propriétés.

3. Cliquez sur l'onglet Options et sélectionnez ensuite Récupère les informations sur l'imprimante.

4. Cliquez sur Appliquer et cliquez ensuite sur OK.

5. Fermez le dossier Imprimantes.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 2Installation d'une carte mémoire

Installation d'une carte mémoire

Votre imprimante prend en charge les cartes mémoire supplémentaires de 128, 256 et 512 Mo.

1. Vérifiez que l'imprimante est éteinte.

2. Retirez le capot du panneau de commande situé sur le côté gauche de l'imprimante en tirant sur l'encoche.

3. Maintenez la carte mémoire de manière à ce que l'encoche soit alignée sur la projection située sur l'emplacement.

4. Insérez fermement la carte mémoire dans l'emplacement.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

5. Remettez le capot du panneau de commande sur l'imprimante.

Page 2 sur 2Installation d'une carte mémoire

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 9Instructions relatives aux supports d'impression

Instructions relatives aux supports d'impression

Les feuilles de papier, les transparents, les étiquettes, les enveloppes et les feuilles de papier couché font partie des supports d'impression. Votre imprimante offre une très bonne qualité d'impression sur différents supports d'impression. La sélection d'un support d'impression approprié pour votre imprimante vous permet d'éviter les problèmes d'impression. Cette section décrit les procédures de sélection du support d'impression, d'entretien du support d'impression et de chargement du support d'impression dans les modules de tiroirs 250 feuilles ou 500 feuilles optionnels.

Papier

Transparents

Enveloppes

Labels

Stockage des supports

Identification des sources

d'impression

d'alimentation et spécifications

Papier

Pour obtenir une qualité d'impression couleur optimale, utilisez du papier xérographique sens machine sur longueur 75 g/m xérographique sens machine sur longueur 90 g/m

de support d'impression, Dell vous recommande d'effectuer une impression sur un échantillon.

Lors du chargement du papier, repérez la face à imprimer recommandée sur l'emballage du papier et chargez le papier en conséquence. Pour obtenir des instructions de chargement détaillées, reportez-vous aux sections " Installation d'une carte mémoire

. Pour obtenir une qualité d'impression noir et blanc optimale, utilisez du papier

. Avant de procéder à l'achat de quantités importantes

" et " Utilisation du chargeur multifonction ".

Caractéristiques du papier

Les caractéristiques de papier suivantes affectent la fiabilité et la qualité de l'impression. Dell vous recommande de suivre les instructions ci-dessous lors du choix d'un nouveau support.

Grammage

Le tiroir charge automatiquement le papier dont le grammage sens machine sur longueur est compris entre 60 et 105 g/m sens machine sur longueur est compris entre 60 et 216 g/m

, il est possible que le papier ne soit pas suffisamment rigide pour permettre un chargement correct

g/m et que des bourrages papier aient lieu. Pour obtenir un niveau de performance optimal, utilisez du papier

sens machine sur longueur 75 g/m

Roulage

On appelle roulage la tendance du support d'impression à se recourber aux extrémités. Si le papier se recourbe de manière excessive, l'alimentation en papier peut poser problème. Le roulage se p roduit

. Le chargeur multifonction charge automatiquement le papier dont le grammage

. Si le grammage du papier est inférieur à 60

...

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

Page 2 sur 9Instructions relatives aux supports d'impression

généralement une fois que le papier a transité à l'intérieur de l'imprimante où il est exposé à des températures élevées. Stocker du papier non emballé dans des endroits humides, même à l'intérieur du tiroir papier, peut contribuer au roulage du papier avant impression et donc entraîner des problèmes au niveau de l'alimentation.

Lissé

Le degré de lissé du papier affecte directement la qualité d'impression. Si le papier est trop rugueux, le toner n'est pas réparti correctement sur le papier, ce qui influence de manière négative la qualité d'impression. Si le papier est trop lisse, l'alimentation du papier peut poser problème. La meilleure qualité d'impression est obtenue avec un lissé compris entre 150 et 250 points Sheffield.

Teneur en eau

La teneur en eau du papier affecte à la fois la qualité d'impression et la capacité de chargement du papier de l'imprimante. Ne sortez pas le papier de son emballage d'origine avant d'être prêt à l'utiliser. Vous limitez ainsi l'exposition du papier aux variations de taux d'humidité susceptibles d'affecter de manière négative le niveau de performance.

Grain

Le grain décrit l'alignement des fibres papier sur la feuille de papier. Le grain peut être aligné dans le sens de la longueur du papier (sens machine sur longueur) ou dans le sens de la largeur du papier (sens

machine sur largeur). Pour le papier dont le grammage est compris entre 60 et 135 g/m recommandons d'utiliser des fibres sens machine sur longueur. Pour les papiers dont le grammage est

supérieur à 135 g/m2 , il est préférable d'utiliser des fibres sens machine sur largeur.

, nous vous

Teneur en fibres

La plupart des papiers xérographiques de qualité supérieure sont constitués de bois réduit en pulpe à 100 % selon un procédé chimique. Le papier qui contient des fibres telles que le coton présente des caractéristiques susceptibles d'affecter de manière négative le traitement.

Papier recommandé

Pour garantir une qualité d'impression et une fiabilité d'alimentation optimales, utilisez du papier xérographique 75 g/m

fournir un niveau de qualité d'impression acceptable.

Avant de procéder à l'achat de quantités importantes de support d'impression, imprimez toujours plusieurs échantillons. Lors de sélection du support d'impression, prenez en considération le grammage, la teneur en fibres et la couleur.

. Le papier machine à écrire pour usage administratif courant peut également

Le processus d'impression laser chauffe le papier à des températures élevées (225°C pour les applications à reconnaissance de caractères magnétiques (MICR) et 205°C pour les autres applications). Utilisez uniquement du papier pouvant endurer de telles températures sans se décolorer, pocher ou libérer des émanations dangereuses. Consultez le fabricant ou le revendeur pour déterminer si le papier que vous avez choisi est adapté aux imprimantes laser.

Papier déconseillé

L'utilisation des types de papiers suivants avec cette imprimante est déconseillée :

 Papiers traités avec un procédé chimique permettant d'effectuer les copies sans papier carbone,

également appelés papiers non carbonés (CCP)papiers autocopiants (NCR)

 Papiers préimprimés fabriqués avec des produits chimiques susceptibles de contaminer l'imprimante

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

 Papiers préimprimés susceptibles d'être affectés par la température de l'unité de fusion

 Papiers préimprimés exigeant un repérage (emplacement précis de l'impression sur la page)

supérieur à ± 0,09 pouce, tels que les formulaires de reconnaissance optique des caractères (OCR)

Pour procéder à une impression réussie avec ce type de formulaire, il est possible, dans certains cas, de régler le repérage à l'aide de votre logiciel.

 Papiers couchés (de qualité effaçable), papiers synthétiques et papiers thermiques  Papiers à bords irréguliers, papiers présentant une surface rugueuse ou très texturée ou papiers

recourbés

 Papiers recyclés contenant plus de 25 % de déchets après

consommation non conformes à la norme

DIN 19 309

 Formulaires ou documents comprenant plusieurs pages  Papier étiquette découpé

Sélection du papier

Page 3 sur 9Instructions relatives aux supports d'impression

Une sélection correcte du papier vous permet d'éviter les bourrages et les problèmes d'impression.

Pour éviter les bourrages et obtenir une qualité d'impression optimale :

 Utilisez toujours du papier neuf en bon état.  Avant le chargement du papier, identifiez la face à imprimer recommandée du papier. Cette

information figure généralement sur l'emballage du papier.

 N'utilisez pas de papier que vous avez découpé ou rogné vous-même.  Ne mélangez pas les formats, les grammages ou les types de supports d'impression dans la même

source d'alimentation. Une telle opération pourrait entraîner un bourrage papier.

 Ne retirez pas les tiroirs lorsqu'un travail est en cours d'impression ou que la mention Printing

s'affiche sur le panneau de commandes.

 Assurez-vous que les paramètres Paper Type et Paper Size sont corrects (pour obtenir des

informations détaillées au sujet de ces paramètres, reportez-vous à la section " Réglages bac

 Assurez-vous que le papier est correctement chargé dans le tiroir.  Ventilez et déramez le papier. Taquez les bords de la pile de feuilles sur une surface plane.

").

 Lorsqu'une feuille de papier normal est très enroulée, retournez-la et replacez-la.

Sélection de formulaires préimprimés et de papier à en-tête

Lors de la sélection de formulaires préimprimés et de papier à en-tête pour l'imprimante :

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 9Instructions relatives aux supports d'impression

 Utilisez du papier sens machine sur longueur pour un résultat optimal.  Utilisez uniquement des formulaires et du papier à en-tête utilisant un procédé d'impression

lithographique offset ou d'impression par gravure.

 Sélectionnez du papier qui absorbe l'encre sans pocher.  Evitez d'utiliser du papier présentant une surface rugueuse ou très texturée.  Utilisez du papier imprimé avec de l'encre résistant à la chaleur et destiné aux copieurs

xérographiques. L'encre doit résister à une température de 225°C sans fondre ou libérer des émissions dangereuses.

 Utilisez des encres non affectées par la résine du toner

oxydantes et les encres à base d'huile doivent répondre à ces exigences. Il est possible que les encres latex ne soient pas conformes à ces exigences. En cas de doute, contactez le fournisseur du papier.

ou le silicium de l'unité de fusion. Les encres

Impression sur du papier à en-tête

Consultez le fabricant ou le revendeur pour déterminer si le papier à en-tête préimprimé que vous avez sélectionné est adapté aux imprimantes laser.

Lorsque vous imprimez sur du papier à en-tête, l'orientation de la page est importante. Utilisez le tableau suivant comme aide lors du chargement de papier à en-tête dans les sources d'alimentation.

Source d'alimentation Face à imprimer Orientation de la page

Module du tiroir 250 feuilles ou 500 feuilles optionnel

Chargeur multifonction

Face vers le haut

Arrière du tiroir

L'en-tête entre d'abord dans l'imprimante.

Sélection de papier préperforé

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 5 sur 9Instructions relatives aux supports d'impression

Selon la marque du papier préperforé, le nombre de perforations, l'emplacement des perforations et les techniques de fabrication peuvent varier.

Pour sélectionner et utiliser du papier préperforé :

 Testez le papier de plusieurs fabricants avant de commander et d'utiliser de grandes quantités de

papier préperforé.

 Le papier doit être perforé par le fabricant. Les trous ne peuvent être percés dans le papier déjà

conditionné en rames. Si vous perforez vous-même le papier, plusieurs feuilles risquent de pénétrer en même temps dans l'imprimante. Une telle opération pourrait entraîner un bourrage papier.

 Le papier préperforé est susceptible de contenir davantage de poussière de papier que le papier

standard. Il se peut que votre imprimante requière un nettoyage plus fréquent et que la fiabilité de l'alimentation ne soit pas aussi bonne que lors de l'utilisation de papier standard.

 Les exigences de grammage pour le papier préperforé sont les mêmes que pour le papier non

perforé.

Transparents

Avant de procéder à l'achat de quantités importantes de support d'impression, Dell vous recommande d'effectuer une impression sur un échantillon.

Lors de l'impression sur des transparents :

 Configurez le paramètre Paper Type sur Transparency à partir du pilote d'impression afin d'éviter

d'endommager votre imprimante.

 Utilisez des transparents spécialement conçus pour les imprimantes laser. N'utilisez pas de

transparents ordinaires. Les transparents fondre, se décolorer, se décaler ou libérer des émanations dangereuses.

 Evitez de déposer des empreintes de doigts sur les transparents. De telles empreintes peuvent

affecter de manière négative la qualité d'impression.

 Avant de charger les transparents, ventilez la pile pour éviter que les feuilles collent les unes aux

autres.

Sélection des transparents

L'imprimante peut imprimer directement sur les transparents conçus pour l'utilisation dans les imprimantes laser. La qualité d'impression et la résistance dépendent du transparent utilisé. Avant de procéder à l'achat de quantités importantes de support d'impression, Dell vous recommande d'effectuer une impression sur un échantillon.

doivent pouvoir résister à une température de 205°C sans

Le paramètre Paper Type doit être configuré sur Transparency afin d'éviter les bourrages (pour obtenir des informations détaillées au sujet de ce paramètre, reportez-vous à la section " Type de papier "). Consultez le fabricant ou le revendeur pour déterminer si les adaptés aux imprimantes laser pouvant atteindre une température de 205°C. Utilisez uniquement des transparents pouvant endurer de telles températures sans fondre, se décolorer, se décaler ou libérer des émanations dangereuses.

transparents que vous avez sélectionnés sont

Enveloppes

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 6 sur 9Instructions relatives aux supports d'impression

Pour un seul travail d'impression, vous pouvez charger des enveloppes dans le chargeur multifonction. Avant de procéder à l'achat de quantités importantes de support d'impression, Dell vous recommande d'effectuer une impression sur un échantillon. Pour obtenir des instructions relatives au chargement des enveloppes, reportez-vous à la section " Chargement du chargeur

Lors de l'impression sur des enveloppes :

 Utilisez uniquement des enveloppes de qualité supérieure conçues pour l'utilisation dans les

imprimantes laser.

 Configurez la source d'alimentation sur MPF. Configurez le paramètre Paper Type sur Envelope et

sélectionnez le format de l'enveloppe à partir du pilote d'impression.

 Pour obtenir un niveau de performance optimal, utilisez des enveloppes papier 75 g/m

pouvez utiliser des enveloppes disposant d'un grammage de 105 g/m d'enveloppes dans la mesure où la teneur en coton est inférieure ou égale à 25 %. Le grammage

des enveloppes dont la teneur en coton est égale à 100 % ne doit pas dépasser 90 g/m

 Utilisez uniquement des enveloppes neuves en bon état.  Pour obtenir un niveau de performance optimal, n'utilisez pas d'enveloppes :

 trop recourbées ou pliées,  qui adhèrent les unes aux autres ou qui sont endommagées d'une manière quelconque,  disposant de fenêtres, d'orifices, de perforations, de zones découpées ou de gaufrage,  dotées d'agrafes, de liens ou de trombones métalliques,  qui s'assemblent,  préaffranchies,  présentant une bande adhésive exposée lorsque le rabat est en position scellée ou fermée,  présentant des bords irréguliers ou des coins pliés,  présentant une finition grossière, irrégulière ou vergée.

 Utilisez des enveloppes qui peuvent résister à une température de 205°C sans se sceller, se

recourber de manière excessive, se froisser ou libérer des émanations dangereuses. Si vous ne savez pas quel type d'enveloppe utiliser, contactez votre fournisseur d'enveloppes.

 Ajustez le guide de largeur afin qu'il effleure la largeur des enveloppes.  Pour charger les enveloppes dans le chargeur multifonction, insérez les enveloppes en ouvrant le

rabat. Le côté avec le rabat doit pénétrer en premier dans l'imprimante. Vous pouvez également insérer les enveloppes en fermant le rabat. Le côté le plus court des enveloppes doit alors pénétrer en premier dans l'imprimante.

 Pour obtenir des instructions relatives au chargement des enveloppes, reportez-vous à la section "

Chargement du chargeur multifonction ".

 Utilisez uniquement un format d'enveloppe lors du même travail d'impression.  Assurez-vous que le taux d'humidité est faible. Une humidité élevée (supérieure à 60 %) associée à

des températures d'impression importantes peut sceller les enveloppes.

multifonction ".

maximum avec le chargeur

. Vous

Labels

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 7 sur 9Instructions relatives aux supports d'impression

Votre imprimante prend en charge de nombreuses étiquettes conçues pour être utilisées avec les imprimantes laser. Les parties adhésives, la face (support d'impression) et les revêtements des étiquettes doivent pouvoir résister à une température de 205°C et à une pression de 25 psi.

Avant de procéder à l'achat de quantités importantes de support d'impression, Dell vous recommande d'effectuer une impression sur un échantillon.

Lors de l'impression sur des étiquettes :

 Ne chargez pas en même temps des étiquettes avec du papier ou des transparents. Le mélange des

supports d'impression peut entraîner un bourrage.

 N'utilisez pas de feuilles d'étiquettes avec support lisse.  N'imprimez pas à moins de 1 mm de la découpe.  Utilisez des feuilles d'étiquettes complètes. Les étiquettes des feuilles partiellement utilisées

risquent en effet de se décoller pendant l'impression et d'entraîner un bourrage. Les feuilles partiellement utilisées salissent également votre imprimante et votre cartouche avec de l'adhésif. Elles peuvent ainsi conduire à l'annulation de vos garanties relatives à l'imprimante et à la cartouche.

 Utilisez des étiquettes qui peuvent résister à une température de 205°C sans se sceller, se

recourber de manière excessive, se froisser ou libérer des émanations dangereuses.

 N'imprimez pas à moins de 1 mm du bord de l'étiquette, des perforations ou entre les découpes de

l'étiquette.

 N'utilisez pas de feuilles d'étiquettes dont les bords présentent des traces d'adhésif. Dell

recommande que le revêtement de la zone de l'adhésif se situe à au moins 1 mm des bords. L'adhésif contamine votre imprimante et peut entraîner l'annulation de votre garantie.

 S'il n'est pas possible de recouvrir la zone de l'adhésif,

longueur du bord d'entraînement. Veillez à utiliser de l'adhésif qui ne suinte pas.

 Détachez une bande de 3 mm sur la longueur du bord d'entraînement afin d'éviter que les

étiquettes ne se décollent à l'intérieur de l'imprimante.

 Nous vous recommandons d'utiliser l'orientation Portrait, particulièrement si vous imprimez des

codes barres.

 N'utilisez pas d'étiquettes dont l'adhésif est apparent.

une bande de 3 mm doit être détachée sur la

Stockage des supports d'impression

Les instructions suivantes permettent de procéder à un stockage correct des supports d'impression et d'éviter ainsi tout problème d'alimentation des supports et de qualité d'impression irrégulière.

 Pour obtenir des résultats optimaux, stockez le support d'impression dans un environnement où la

température est d'environ 21°C et où l'humidité relative est de 40 %.

 Déposez les cartons des supports d'impression sur une palette ou une étagère, plutôt qu'à même le

sol.

 Si vous stockez des ramettes individuelles de supports d'impression hors du carton d'origine,

assurez-vous qu'elles reposent sur une surface plane afin d'éviter tout recourbement des bords.

 Ne placez rien sur les ramettes des supports d'impression.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 8 sur 9Instructions relatives aux supports d'impression

Identification des sources d'alimentation et spécifications

Les tableaux suivantes fournissent des informations relatives aux sources d'alimentation standard et optionnelles.

Formats des supports d'impression et prise en charge

A5 O O O N

B5 O O O N

Letter O O O O

Folio (8,5 x 13") O N O N

Legal (8,5 x 14") O N O N

Executive O O O N

Enveloppe COM-10 O N N N

Monarch O N N N

C5 O N N N

DL O N N N

Support d'impression défini par l'utilisateur

Chargeur

multifonction

O O O O

O N N N

Module du tiroir 250 feuilles

optionnel

Tiroir A4/Letter Tiroir Legal

Module du tiroir 500 feuilles

optionnel

Supports d'impression pris en charge

Papier ordinaire 1(60–80 gsm) O O O

Papier ordinaire 1 Face 2 (60– 80 gsm)

Papier ordinaire 2 (81-105 gsm) O O O

Papier ordinaire 2 Face 2 (81105 gsm)

Couvertures 1 (106-163 gsm) O N N

Couvertures 1 Face 2 (106–163 gsm)

Couvertures 2 (164–216 gsm) O N N

Couvertures 2 Face 2 (164–216 gsm)

Chargeur

multifonction

O N N

Module du tiroir 250 feuilles

optionnel

Module du tiroir 500 feuilles

optionnel

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Transparency O N N

Labels O N N

Couché 1 (106-163 gsm) O N N

Couché 1 Face 2 (106-163 gsm) O N N

Couché 2 (164–216 gsm) O N N

Page 9 sur 9Instructions relatives aux supports d'impression

Couché 2 Face2 (164 –216 gsm)

Envelope O N N

O N N

Configuration du type de papier

Type de papier Poids (grammes) Remarques

Normal 1 60-80 -

Normal 2 81-105 -

Couvertures 1 106-163 -

Couvertures 2 164-216 -

Couché 1 106-163 Le papier pour impr imante à jet d'encre ne peut pas être utilisé.

Couché 2 164-216 Le papier pour impr imante à jet d'encre ne peut pas être utilisé.

Transparency - Le papier pour imprimante à jet d'encre ne peut pas être utilisé.

Etiquette - Le papier pour imprimante à jet d'encre ne peut pas être utilisé.

Enveloppes - -

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 8Chargement du support d'impression

Chargement du support d'impression Chargement du support d'impression

Le chargement correct du support d'impression permet d'éviter les bourrages et les problèmes d'impression.

Avant de charger le support d'impression, repérez la face à imprimer recommandée du support d'impression. Cette information figure généralement sur l'emballage du support d'impression.

Chargeur multifonction

Chargement du chargeur

Utilisation du chargeur

Chargement du support

Chaînage de tiroirs

Utilisation du Bac de sortie central

Utilisation de

l'extension du support

multifonction

d'impression dans les tiroirs optionnels

Chargeur multifonction

Capacité

La hauteur de la pile de papier ne doit pas dépasser 16 mm. Le chargeur multifonction peut contenir environ :

 150 feuilles de papier 75 g/m

Dimensions des supports d'impression

Le chargeur multifonction accepte les supports d'impression dont les dimensions sont incluses dans les plages suivantes :

 largeur – de 90 mm à 215,9 mm (3,5 pouces à 8,5 pouces)  longueur – de 139,7 mm à 355,6 mm (5,5 pouces à 14pouces)

Chargement du chargeur multifonction

Le chargeur multifonction peut utiliser du papier ordinaire mais également d'autres supports d'impression de différents formats et de différents types tels que des enveloppes et des transparents.

1. Tirez doucement pour ouvrir la porte du chargeur multifonction.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 8Chargement du support d'impression

2. Faites glisser les guides de largeur vers le bord du tiroir. Les guides de largeur doivent être complètement placés contre le bord du tiroir.

3. Insérez le support d'impression dans le chargeur, face d'impression recommandée vers le haut.

REMARQUE : Ne forcez pas lors de l'insertion du support d'impression.

4. Faites glisser les guides de largeur de manière à les caler légèrement contre le bord de la pile de feuilles.

REMARQUE : Veillez à ne pas courber le support d'impression.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 3 sur 8Chargement du support d'impression

5. Vérifiez que le format de papier et le type de papier sélectionnés pour le chargeur multifonction sont adaptés au support d'impression que vous avez chargé.

6. Sélectionnez la source, le format et le type du support d'impression dans votre logiciel et sélectionnez le format et le type du support d'impression sur le Panneau de commande de l'imprimante.

Chargement des enveloppes

Pour charger des enveloppes de moins de 8.66 pouces (220 mm) de largeur, insérez les enveloppes en ouvrant le rabat. Le côté avec le rabat doit pénétrer en premier dans l'imprimante, face à imprimer vers le haut.

Pour charger des enveloppes de plus de 8.66 pouces (220 mm) de largeur, insérez les enveloppes en fermant le rabat. Le côté le plus court des enveloppes doit alors pénétrer en premier dans l'imprimante, face à imprimer vers le haut.

Vous pouvez charger, en une seule fois, des enveloppes dans le tiroir jusqu'à la limite matérialisée par la ligne de repère.

REMARQUE : Veillez à ce que les rabats des enveloppes soient complètement dépliés.

NOTE : N'utilisez jamais d'enveloppes avec des fenêtres, des revêtements intérieurs couchés ou

des bandes autocollantes. Ces enveloppes peuvent entraîner des bourrages papier et endommager l'imprimante.

NOTE : Si vous insérez le bord long des enveloppes face dans l'imprimante (en utilisant DL ou

Monarch), précisez Portrait & Paysage (Pour enveloppes) dans Rotation de 180° dans la boîte de dialogue Livret/Poster/Document mixte de votre imprimante.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 8Chargement du support d'impression

Utilisation du chargeur multifonction

 Chargez uniquement un format et un type de support d'impression lors d'un travail d'impression

unique.

 Pour obtenir la meilleure qualité d'impression possible, n'utilisez que des supports d'impression de

qualité supérieure destinés à une utilisation dans des imprimantes laser. Pour plus d'instructions relatives aux supports d'impression, reportez-vous à la section « Instructions relatives aux supports

d'impression ».

 N'ajoutez et ne retirez aucun support d'impression lorsque le chargeur multifonction contient encore

un support d'impression ou lorsque l'imprimante imprime à partir du chargeur multifonction. De telles opérations pourraient entraîner un bourrage papier.

 Chargez le support d'impression en orientant la face à imprimer recommandée vers le haut et en

veillant à ce que la partie supérieure du support d'impression pénètre en premier dans le chargeur multifonction.

 Ne placez pas d'objets sur le chargeur multifonction. Evitez également d'appuyer ou d'appliquer une

charge excessive sur le chargeur multifonction.

 Ne retirez aucun tiroir lorsque l'imprimante imprime à

mention Imp. s'affiche sur le panneau de commande. Une telle opération pourrait entraîner un bourrage papier.

Les icônes situées sur le chargeur multifonction vous permettent de savoir comment charger le papier dans le chargeur multifonction et comment orienter les enveloppes pour l'impression.

partir du chargeur multifonction ou lorsque la

Le chargement correct du support d'impression permet d'éviter les bourrages et les problèmes d'impression.

Avant de charger le support d'impression, repérez la face à imprimer recommandée du support d'impression. Cette information figure généralement sur l'emballage du support d'impression.

Chargement du support d'impression dans les tiroirs optionnels

REMARQUE : Pour éviter les bourrages papier, ne retirez pas les tiroirs lorsqu'un travail est en

cours d'impression.

La procédure de chargement est la même pour tous les tiroirs.

1. Retirez le tiroir.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 5 sur 8Chargement du support d'impression

2. Faites glisser les guides de largeur vers le bord du tiroir. Les guides de largeur doivent être complètement placés contre le bord du tiroir.

3. Pincez le guide de longueur et faites-le glisser vers le bord avant du tiroir.

4. Avant de charger le support d'impression, ventilez et déramez les feuilles. Taquez les bords de la pile de feuilles sur une surface plane.

5. Posez le support d'impression dans le tiroir, face d'impression recommandée vers le haut.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 6 sur 8Chargement du support d'impression

REMARQUE : Ne chargez pas au-delà de la ligne de remplissage maximum située sur le tiroir. Si le

tiroir est trop rempli, des bourrages papier peuvent se produire.

6. Faites glisser les guides de largeur et le guide de longueur de manière à les caler légèrement contre le bord de la pile de feuilles.

7. Insérez le tiroir.

8. Lorsque vous chargez un support d'impression dans le tiroir, définissez les paramètres Type de papier et Taille papier correspondant à ce tiroir selon le message.

Chargement du papier à en-tête

Placez la face imprimée vers le haut.

tiroir du support d'impression Face à imprimer Orientation de la page

Module du tiroir 250-feuilles ou 500feuilles optionnel

Chargeur multifonction

Face vers le haut

Arrière du tiroir

L'en-tête entre d'abord dans l'imprimante.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 7 sur 8Chargement du support d'impression

Chaînage de tiroirs

Le chaînage de tiroirs vous permet de charger le même format et type de support d'impression dans plusieurs sources d'alimentation. L'imprimante relie automatiquement la tiroir du support d'impression/les tiroirs, utilise le premier tiroir jusqu'à épuisement et passe ensuite au tiroir lié.

Si vous chargez un support d'impression de même format dans tous les tiroirs, assurez-vous que le support d'impression est de même type afin de pouvoir relier les tiroirs.

Une fois le support d'impression de même type et de même format chargé dans les tiroirs sélectionnés, sélectionnez les paramètres Taille papier et Type de papier dans la zone Réglages bac pour toutes les sources d'alimentation.

Pour désactiver le chaînage de tiroirs, configurez les paramètres Taille papier et Type de papier de chacun des tiroirs sur des valeurs différentes. Si les tiroirs ne disposent pas tous du même type de support d'impression lors du chaînage, vous risquez d'imprimer le travail sur un type de papier inadéquat.

Utilisation du Bac de sortie central

Le Bac de sortie central peut contenir :

 250 feuilles (75 g/m  20 transparents : ou  20 étiquettes : ou  10 enveloppes

) de papier ordinaire : ou

Utilisation de l'extension du support

L'extension du support est conçue pour empêcher le support d'impression de glisser de l'imprimante une fois le travail d'impression terminé. Avant d'imprimer un document, assurez-vous que le tiroir d'extension du papier est entièrement déplié.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 8 sur 8Chargement du support d'impression

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Panneau de commande

Page 1 sur 2Panneau de commande

Utilisation des touches du

Impression d'une page des

panneau de commande

paramètres du panneau

Utilisation des touches du panneau de commande

Le panneau de commande de l'imprimante dispose d'un écran à cristaux liquides (LCD) de 2 lignes et de 16 caractères, de cinq touches et de deux voyants qui clignotent lorsque l'imprimante est prête à imprimer ou lorsqu'une erreur se produit.

1. Ecran LCD

2. Voyant Prêt

 S'allume en vert lorsque l'imprimante est prête. Clignote lorsque les données sont en cours

de réception.

3. Touches

 En mode Menu, Permettent d'afficher les menus ou éléments dans l'ordre.

4. Touche Menu

 Permet de commuter entre le mode Menu et le menu Impression.

5. Touches

 En mode Menu, Permettent de sélectionner les différents sous-menus. Permettent également

de sélectionner les valeurs de paramétrage.

6. Voyant Erreur

 S'allume en rouge lorsqu'une erreur est détectée. Clignote lorsqu'une erreur fatale est

détectée.

7. Touche Cancel

 En mode Menu, permet de quitter le mode Impression.  Permet d'annuler le travail d'impression en cours.

8. Touche

 En mode Menu, permet de sélectionner le menu ou l'élément actuellement affiché.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 2Panneau de commande

 En mode Imprimer, permet d'imprimer les données reçues.

Impression d'une page des paramètres du panneau

La page des paramètres du panneau affiche les paramètres des menus du panneau de commande.

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Rapports s'affiche et appuyez ensuite sur ou sur .

4. Appuyez sur jusqu'à ce que Réglages panneau s'affiche et appuyez ensuite sur . La page des paramètres du panneau s'imprime.

5. Assurez-vous que le module du tiroir 250-feuilles ou 500-feuilles optionnel installé est configuré pour les formats et types de supports d'impression chargés.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 8Chargement du support d'impression

Chargement du support d'impression Chargement du support d'impression

Le chargement correct du support d'impression permet d'éviter les bourrages et les problèmes d'impression.

Avant de charger le support d'impression, repérez la face à imprimer recommandée du support d'impression. Cette information figure généralement sur l'emballage du support d'impression.

Chargeur multifonction

Chargement du chargeur

Utilisation du chargeur

Chargement du support

Chaînage de tiroirs

Utilisation du Bac de sortie central

Utilisation de

l'extension du support

multifonction

d'impression dans les tiroirs optionnels

Chargeur multifonction

Capacité

La hauteur de la pile de papier ne doit pas dépasser 16 mm. Le chargeur multifonction peut contenir environ :

 150 feuilles de papier 75 g/m

Dimensions des supports d'impression

Le chargeur multifonction accepte les supports d'impression dont les dimensions sont incluses dans les plages suivantes :

 largeur – de 90 mm à 215,9 mm (3,5 pouces à 8,5 pouces)  longueur – de 139,7 mm à 355,6 mm (5,5 pouces à 14pouces)

Chargement du chargeur multifonction

Le chargeur multifonction peut utiliser du papier ordinaire mais également d'autres supports d'impression de différents formats et de différents types tels que des enveloppes et des transparents.

1. Tirez doucement pour ouvrir la porte du chargeur multifonction.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 8Chargement du support d'impression

2. Faites glisser les guides de largeur vers le bord du tiroir. Les guides de largeur doivent être complètement placés contre le bord du tiroir.

3. Insérez le support d'impression dans le chargeur, face d'impression recommandée vers le haut.

REMARQUE : Ne forcez pas lors de l'insertion du support d'impression.

4. Faites glisser les guides de largeur de manière à les caler légèrement contre le bord de la pile de feuilles.

REMARQUE : Veillez à ne pas courber le support d'impression.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 3 sur 8Chargement du support d'impression

5. Vérifiez que le format de papier et le type de papier sélectionnés pour le chargeur multifonction sont adaptés au support d'impression que vous avez chargé.

6. Sélectionnez la source, le format et le type du support d'impression dans votre logiciel et sélectionnez le format et le type du support d'impression sur le Panneau de commande de l'imprimante.

Chargement des enveloppes

Vous pouvez charger, en une seule fois, des enveloppes dans le tiroir jusqu'à la limite matérialisée par la ligne de repère.

REMARQUE : Veillez à ce que les rabats des enveloppes soient complètement dépliés.

NOTE : N'utilisez jamais d'enveloppes avec des fenêtres, des revêtements intérieurs couchés ou

des bandes autocollantes. Ces enveloppes peuvent entraîner des bourrages papier et endommager l'imprimante.

NOTE : Si vous insérez le bord long des enveloppes face dans l'imprimante (en utilisant DL ou

Monarch), précisez Portrait & Paysage (Pour enveloppes) dans Rotation de 180° dans la boîte de dialogue Livret/Poster/Document mixte de votre imprimante.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 8Chargement du support d'impression

Utilisation du chargeur multifonction

 Chargez uniquement un format et un type de support d'impression lors d'un travail d'impression

unique.

 Pour obtenir la meilleure qualité d'impression possible, n'utilisez que des supports d'impression de

d'impression ».

 N'ajoutez et ne retirez aucun support d'impression lorsque le chargeur multifonction contient encore

un support d'impression ou lorsque l'imprimante imprime à partir du chargeur multifonction. De telles opérations pourraient entraîner un bourrage papier.

 Chargez le support d'impression en orientant la face à imprimer recommandée vers le haut et en

veillant à ce que la partie supérieure du support d'impression pénètre en premier dans le chargeur multifonction.

 Ne placez pas d'objets sur le chargeur multifonction. Evitez également d'appuyer ou d'appliquer une

charge excessive sur le chargeur multifonction.

 Ne retirez aucun tiroir lorsque l'imprimante imprime à

mention Imp. s'affiche sur le panneau de commande. Une telle opération pourrait entraîner un bourrage papier.

Les icônes situées sur le chargeur multifonction vous permettent de savoir comment charger le papier dans le chargeur multifonction et comment orienter les enveloppes pour l'impression.

partir du chargeur multifonction ou lorsque la

Le chargement correct du support d'impression permet d'éviter les bourrages et les problèmes d'impression.

Avant de charger le support d'impression, repérez la face à imprimer recommandée du support d'impression. Cette information figure généralement sur l'emballage du support d'impression.

Chargement du support d'impression dans les tiroirs optionnels

REMARQUE : Pour éviter les bourrages papier, ne retirez pas les tiroirs lorsqu'un travail est en

cours d'impression.

La procédure de chargement est la même pour tous les tiroirs.

1. Retirez le tiroir.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 5 sur 8Chargement du support d'impression

2. Faites glisser les guides de largeur vers le bord du tiroir. Les guides de largeur doivent être complètement placés contre le bord du tiroir.

3. Pincez le guide de longueur et faites-le glisser vers le bord avant du tiroir.

4. Avant de charger le support d'impression, ventilez et déramez les feuilles. Taquez les bords de la pile de feuilles sur une surface plane.

5. Posez le support d'impression dans le tiroir, face d'impression recommandée vers le haut.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 6 sur 8Chargement du support d'impression

REMARQUE : Ne chargez pas au-delà de la ligne de remplissage maximum située sur le tiroir. Si le

tiroir est trop rempli, des bourrages papier peuvent se produire.

6. Faites glisser les guides de largeur et le guide de longueur de manière à les caler légèrement contre le bord de la pile de feuilles.

7. Insérez le tiroir.

8. Lorsque vous chargez un support d'impression dans le tiroir, définissez les paramètres Type de papier et Taille papier correspondant à ce tiroir selon le message.

Chargement du papier à en-tête

Placez la face imprimée vers le haut.

tiroir du support d'impression Face à imprimer Orientation de la page

Module du tiroir 250-feuilles ou 500feuilles optionnel

Chargeur multifonction

Face vers le haut

Arrière du tiroir

L'en-tête entre d'abord dans l'imprimante.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 7 sur 8Chargement du support d'impression

Chaînage de tiroirs

Si vous chargez un support d'impression de même format dans tous les tiroirs, assurez-vous que le support d'impression est de même type afin de pouvoir relier les tiroirs.

Utilisation du Bac de sortie central

Le Bac de sortie central peut contenir :

 250 feuilles (75 g/m  20 transparents : ou  20 étiquettes : ou  10 enveloppes

) de papier ordinaire : ou

Utilisation de l'extension du support

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 8 sur 8Chargement du support d'impression

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 3Paramètres de l'imprimante

Paramètres de l'imprimante

Vous pouvez modifier la plupart des paramètres de l'imprimante à partir de votre logiciel ou de votre pilote d'impression. Si votre imprimante est connectée au réseau, vous pouvez modifier les paramètres à l'aide de l'Dell Printer Configuration Web Tool. Pour lancer l'Dell Printer Configuration Web Tool, saisissez l'adresse IP de votre imprimante dans le navigateur Web. Pour connaître l'adresse IP de votre imprimante, imprimez une page des paramètres de l'imprimante (reportez-vous à « Impression d'une

page des paramètres de l'imprimante »).

Les paramètres que vous modifiez à partir du logiciel ou du pilote d'impression travail que vous êtes sur le point d'envoyer à l'imprimante.

Les modifications apportées aux paramètres de l'imprimante à partir d'un logiciel annulent les modifications apportées à partir du panneau de commande de l'imprimante.

Si vous ne parvenez pas à modifier un paramètre à partir de votre logiciel, utilisez le panneau de commande de l'imprimante ou l'Dell Printer Configuration Web Tool. Si vous modifiez un paramètre de l'imprimante à partir du panneau de commande de l'imprimante ou de l'Dell Printer Configuration Web Tool, le paramètre modifié devient le paramètre utilisateur par défaut.

s'appliquent uniquement au

Impression d'une page des paramètres de l'imprimante

La page des paramètres de l'imprimante répertorie toutes les options que vous avez achetées ou installées. Si une fonction ou une option ne figure pas dans la liste, vous devez vérifier votre installation.

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Rapports s'affiche et appuyez ensuite sur ou sur .

4. Réglages Imp. s'affiche. Appuyez sur . La page des paramètres de l'imprimante s'imprime.

5. Vérifiez que les options que vous avez installées sont correctement répertoriées dans la liste Options de l'imprimante.

6. Si l'une des options que vous installées ne figure pas dans la liste, éteignez l'imprimante, débranchez le cordon d'alimentation et réinstallez l'option.

7. Vérifiez que la quantité de mémoire installée est correctement répertoriée sous Général.

Modification des paramètres de l'imprimante à l'aide du panneau de commande

Vous pouvez sélectionner des option de menu et les valeurs correspondantes à partir du panneau de commande.

Lorsque vous affichez les menus de l'imprimante sur le panneau de commande pour la première fois, un astérisque (*) s'affiche à côté de certaines valeurs dans les menus.

Cet astérisque indique un paramètre de menu par défaut. Ces paramètres sont les paramètres originaux de l'imprimante (les paramètres par défaut peuvent varier selon les pays).

Lorsque vous sélectionnez un nouveau paramètre à partir du panneau de commande, un astérisque s'affiche à côté du paramètre afin d'indiquer qu'il s'agit d'un paramètre de menu par défaut de l'utilisateur.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 3Paramètres de l'imprimante

Ces paramètres restent activés jusqu'à ce que vous sélectionniez de nouveaux paramètres ou que vous restauriez les paramètres par défaut.

Pour sélectionner la nouvelle valeur d'un paramètre :

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que le menu souhaité s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que le menu ou l'option de menu souhaité s'affiche et appuyez sur ou sur .

 Si l'élément sélectionné est un menu, il s'ouvre et le premier paramètre de l'imprimante

s'affiche.

 Si l'élément sélectionné est un option de menu, le paramètre de menu par défaut de l'option

de menu s'affiche (le paramètre de menu par défaut de l'utilisateur est signalé par un astérisque (*)).

Tous les option de menu disposent d'une liste de valeurs. La valeur peut être :

 une phrase ou un mot qui décrit le paramètre,  une valeur numérique qui peut être modifiée,  un paramètre Marche ou Arrêt.

 Appuyez simultanément sur . Cette opération permet de rétablir les paramètres de

menu par défaut.

 Appuyez sur afin de faire défiler l'écran jusqu'à ce que la valeur souhaitée s'affiche.

 Appuyez sur . Cette opération permet d'activer la valeur du paramètre, signalée par un

astérisque (*).

 Appuyez sur Cancel ou sur pour retourner au menu précédent. Si vous souhaitez procéder au

paramétrage d'autres éléments, sélectionnez le menu souhaité. Si vous ne souhaitez pas poursuivre le paramétrage des valeurs, appuyez sur Cancel.

Les paramètres de menu par défaut de l'utilisateur restent valides jusqu'à ce que vous enregistriez de nouveaux paramètres ou que vous restauriez les paramètres d'usine. Les paramètres que vous sélectionnez à partir du logiciel peuvent également modifier ou écraser les paramètres de menu par de l'utilisateur que vous sélectionnez à partir du panneau de commande.

REMARQUE : Les paramètres que vous sélectionnez à partir de votre logiciel peuvent annuler les

paramètres que vous sélectionnez à partir du panneau de commande.

défaut

Modification des paramètres de l'imprimante à l'aide de l'Dell Printer Configuration Web Tool

Si votre imprimante est connectée au réseau, vous pouvez modifier les paramètres du panneau de commande à partir de votre navigateur Web. Si vous êtes un administrateur réseau, vous pouvez copier les paramètres d'une imprimante vers une ou vers toutes les imprimantes du réseau.

Saisissez l'adresse IP de votre imprimante réseau dans le navigateur Web. Sélectionnez l'option Réglages imp. dans la liste des rubriques et sélectionnez ensuite les paramètres de l'imprimante que vous souhaitez modifier.

Pour copier les paramètres de votre imprimante vers une autre imprimante du réseau, sélectionnez l'option Copier les réglages de l'imprimante dans la liste des rubriques et

saisissez ensuite l'adresse IP

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 3 sur 3Paramètres de l'imprimante

de l'autre imprimante.

Si vous ne connaissez pas l'adresse IP de votre imprimante, elle figure sur la page des paramètres de l'imprimante. Pour imprimer une page des paramètres de l'imprimante :

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Rapports s'affiche et appuyez ensuite sur ou sur .

4. Réglages Imp. s'affiche. Appuyez sur . La page des paramètres de l'imprimante s'imprime.

Initialisation de la mémoire vive non volatile

Vous pouvez restaurer les paramètres de menu par défaut d'origine en initialisant la mémoire vive non volatile.

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Entretien s'affiche et appuyez ensuite sur ou sur .

4. Appuyez sur jusqu'à ce que Init NVRAM s'affiche et appuyez ensuite sur ou sur .

5. Le message Init NVRAM Etes-vous sûr? s'affiche sur le panneau de commande. Appuyez sur .

6. Eteignez et rallumez l'imprimante.

Initialiser NVRAM à partir des réglages réseau

Vous pouvez initialiser l'adresse IP en initialisant NVRAM à partir des réglages réseau.

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Réseau s'affiche et appuyez ensuite sur ou sur .

4. Appuyez sur jusqu'à ce que Init NVRAM s'affiche et appuyez ensuite sur ou sur .

5. Le message Init NVRAM Etes-vous sûr? s'affiche sur le panneau de commande. Appuyez sur .

6. Eteignez et rallumez l'imprimante.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 14Présentation des menus de l'imprimante

Présentation des menus de l'imprimante

Lorsque votre imprimante est configurée en tant qu'imprimante réseau disponible pour un certain nombre d'utilisateurs, l'accès aux menus Configurer peut être restreint. Une telle restriction permet d'éviter que les autres utilisateurs n'utilisent le Panneau de commande et ne utilisateur par défaut de l'imprimante que l'administrateur a définis. Vous ne pouvez alors accéder qu'aux menus Impress. stockée, Réglages bac et Remplacez toner.

Vous avez cependant la possibilité d'utiliser le pilote d'impression pour annuler les paramètres utilisateur par défaut de l'imprimante et sélectionner des paramètres pour des travaux d'impression personnalisés.

modifient accidentellement les paramètres

Utilisation des menus de

Activation du verrouillage du

l'imprimante

panneau

Utilisation des menus de l'imprimante

Impress. stockée

Ce menu contient les services d'impression disponibles tels que Imp. sécurisée et Imp. de ctrl.

Imp. sécurisée

Objectif :

Permet d'imprimer les travaux confidentiels. L'imprimante maintient le travail en mémoire jusqu'à ce que vous parveniez à l'imprimante et que vous saisissiez le mot de passe sur le Panneau de commande. Vous devez disposer de 320 Mo ou plus de mémoire vive. De plus, réglez le paramètre Disque RAM sur Marche.

Valeurs :

Eff. après imp.

Enr. après imp.

Effacer

Permet d'imprimer le travail et de le supprimer ensuite de la mémoire de l'imprimante.

Permet d'imprimer le travail et de l'enregistrer ensuite dans la mémoire de l'imprimante.

Permet de supprimer le travail de la mémoire de l'imprimante.

Imp. de ctrl

Objectif :

Permet de n'imprimer qu'une seule copie et de vérifier le copies. Cette option permet d'éviter qu'un grand nombre de copies incorrectes ne soient effectuées lors de l'impression en une fois. Vous devez disposer de 320 Mo ou plus de mémoire vive. De plus, réglez le paramètre Disque RAM sur Marche.

Valeurs :

résultat d'impression avant d'imprimer toutes les

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 14Présentation des menus de l'imprimante

Eff. après imp.

Enr. après imp.

Effacer

Permet d'imprimer le travail et de le supprimer ensuite de la mémoire de l'imprimante.

Permet d'imprimer le travail et de l'enregistrer ensuite dans la mémoire de l'imprimante.

Permet de supprimer le travail de la mémoire de l'imprimante.

Réglages bac

Définissez le support d'impression chargé dans les tiroirs à l'aide du menu Réglages bac.

REMARQUE : Les valeurs signalées par un astérisque (*) correspondent aux paramètres de menu

par défaut.

Type de papier

Objectif :

Permet d'indiquer le type de papier chargé dans les tiroirs.

Valeurs :

Bac 1

Bac 2

MPF

Normal 1

Normal 2

Normal 1

Normal 2

Normal 1

Normal 2

Transparent

Couvertures 1

Couvertures 2

Etiquette

Couché 1

Couché 2

Enveloppes

Normal 1 F2

Normal 2 F2

Couvertures 1 F2

Couvertures 2 F2

Couché 1 F2

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 3 sur 14Présentation des menus de l'imprimante

Couché 2 F2

*1 S'affiche uniquement lorsqu'un module de tiroir 250-feuilles ou 500-feuilles optionnel est installé sur l'imprimante.

Taille papier

Objectif :

Permet d'indiquer le format du papier chargé dans les tiroirs.

Valeurs :

Bac 1

Bac 2

Lettre

Executive

Légal

8,5 x 13"

Lettre

Executive

Légal

8,5 x 13"

*2, 3

MPF

Lettre

Executive

Légal

8,5 x 13"

Enveloppe #10

Monarch

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 14Présentation des menus de l'imprimante

Taille libre*

Monarch LEF

DL LEF

La mention *1 indique que les valeurs par défaut varient selon les pays. *2 Disponible uniquement pour le module du tiroir 250-feuilles optionnel. *3 Disponible uniquement pour le module du tiroir 250-feuilles optionnel (tiroir Légal). *4 S'affiche uniquement lorsqu'un module de tiroir 250-feuilles ou 500-feuilles optionnel est installé sur l'imprimante.

Utilisez cet option de menu pour :

 optimiser la qualité d'impression du papier sélectionné,  sélectionner l'alimentation à l'aide de votre logiciel en définissant le type et le format,  relier automatiquement les tiroirs. Si vous avez configuré les paramètres Type de papier et

Taille papier sur les valeurs correctes, l'imprimante relie automatiquement les tiroirs qui contiennent du papier de même type et de même format.

Remplacez toner

Sélectionnez la couleur de la cartouche de toner que vous devez remplacer à l'aide du menu Remplacez toner.

Valeurs :

Toner cyan(C) Toner Magenta(M)

Toner Jaune(Y) Toner Noir(N)

Configurer

Configurez différentes fonctions de l'imprimante à l'aide du menu Configurer.

Réglage de base

Configurez les paramètres de base de l'imprimante à l'aide du menu Réglage de base.

REMARQUE : Les valeurs signalées par un astérisque (*) correspondent aux paramètres de menu

par défaut.

HeureEcoEnergie

Objectif :

Permet d'indiquer l'intervalle de temps qui doit s'écouler entre l'impression d'un travail et l'activation du mode d'économie énergie.

Valeurs :

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 5 sur 14Présentation des menus de l'imprimante

1–60 min

15 min*

Saisissez 1 pour que le mode d'économie d'énergie soit activé une minute après la fin du travail d'impression. Cette opération permet d'utiliser beaucoup moins d'énergie mais demande un temps de préchauffage de l'imprimante plus important. Saisissez 1 si votre imprimante est branchée sur le même circuit électrique que l'éclairage d'une pièce et que vous remarquez des baisses de tension.

Si votre imprimante fonctionne en permanence, sélectionnez une valeur élevée. La plupart du temps, ce réglage permet de garder l'imprimante prête à imprimer avec un temps de préchauffage réduit. Sélectionnez une valeur comprise et 1 et 60 minutes pour le mode d'économie d'énergie si vous souhaitez établir un équilibre entre la consommation d'énergie et le temps de préchauffage.

L'imprimante passe automatiquement du mode d'économie d'énergie au mode d'impression lorsqu'elle reçoit des données en provenance de l'ordinateur. Vous pouvez également retourner en mode d'impression en appuyant sur une touche du Panneau de commande.

Permet d'indiquer l'intervalle de temps qui doit s'écouler entre l'impression d'un travail et l'activation du mode d'économie énergie.

Erreur alarme

Objectif :

Permet d'indiquer si l'imprimante doit émettre une alarme sonore lorsqu'une erreur se produit.

Valeurs :

Arrêt*

Marche

L'imprimante n'émet aucune alarme sonore lorsqu'une erreur se produit.

L'imprimante émet une alarme sonore lorsqu'une erreur se produit.

Trav. pause

Objectif :

Permet de déterminer l'intervalle de temps pendant lequel l'imprimante attend la réception des données supplémentaires en provenance de l'ordinateur. A l'issue de cet intervalle de temps, le travail d'impression est annulé.

Valeurs :

Arrêt

5–300 sec

Permet de désactiver la fonction d'expiration du travail.

Permet d'indiquer la durée d'attente des données supplémentaires par l'imprimante avant l'annulation du travail.

30 sec*

Langue panneau

Objectif :

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Permet de déterminer la langue du texte affiché sur le Panneau de commande.

Valeurs :

Anglais* Français

Italien Allemand

Page 6 sur 14Présentation des menus de l'imprimante

Espagnol

Imp. journ auto

Objectif :

Permet d'indiquer si l'imprimante doit imprimer automatiquement les historiques.

Valeurs :

Arrêt*

Marche

Les historiques d'impression peuvent également être imprimés à l'aide du menu Rapports.

Voir aussi :

« Rapports

L'imprimante n'imprime aucun historique.

L'imprimante imprime les historiques.

Impression ID

Objectif :

Permet d'indiquer l'emplacement où l'ID utilisateur doit être imprimé.

Valeurs :

Arrêt*

Sup. gauche

Supérieur droit

Inf. gauche

Inférieur droit

REMARQUE : Lors de l'impression sur du papier au format DL, une partie de l'ID utilisateur peut ne

pas s'imprimer corre c t eme n t .

L'ID utilisateur n'est pas imprimé.

L'ID utilisateur est imprimé dans la partie supérieure gauche de la page.

L'ID utilisateur est imprimé dans la partie supérieure droite de la page.

L'ID utilisateur est imprimé dans la partie inférieure gauche de la page.

L'ID utilisateur est imprimé dans la partie inférieure droite de la page.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 7 sur 14Présentation des menus de l'imprimante

Papier bannière

Objectif :

Permet d'indiquer la position de la bannière et également le tiroir dans lequel la bannière est chargée.

Valeurs :

Position Arrêt*

Haut

Bas

Haut & Bas

Bac d'entrée

*1 S'affiche uniquement lorsqu'un module de tiroir 250-feuilles ou 500-feuilles optionnel est installé sur l'imprimante. *2 S'affiche uniquement quand deux modules de tiroirs optionnels sont installés sur l'imprimante.

Bac 1

Bac 2

MPF

L'imprimante n'imprime pas la bannière.

L'imprimante imprime au début du document.

L'imprimante imprime à la fin du document.

L'imprimante imprime à la fois au début et à la fin du document.

La bannière est chargée dans le tiroir 1.

La bannière est chargée dans le tiroir 2.

La bannière est chargée dans le chargeur multifonction.

Disque RAM

Objectif :

Permet d'allouer la mémoire au système de fichiers RAM Disk pour les fonctions Secure Print et Proof Print.

La modification ne devient effective que lorsque l'imprimante est mise hors tension puis sous tension à nouveau.

Valeurs :

Arrêt*

Marche

La mémoire n'est pas allouée au système de fichiers RAM Disk. Les travaux Proof Print seront annulés et enregistrés dans l'historique des travaux.

La mémoire est allouée automatiquement au système de fichiers Disque virtuel.

REMARQUE : Le menu Disque virtuel ne s'affiche que lorsqu'une mémoire vive de 320 Mo ou

plus est installée sur l'imprimante.

Bac remplac.

Objectif :

Indique si un autre format de papier doit être utilisé lorsque le papier chargé dans le tiroir indiqué ne correspond pas aux paramètres du format de papier pour le travail en cours.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Valeurs :

Page 8 sur 14Présentation des menus de l'imprimante

Arrêt*

Taille sup.

Taille + proche

Alim. MPF

Aucun autre format de tiroir n'est accepté.

Le papier de format immédiatement supérieur est utilisé. Lorsqu'il n'y pas de papier de format plus grand, l'imprimante lui substitue du papier au format le plus approchant.

Le papier de format le plus proche est utilisé.

Le papier du chargeur multifonction est utilisé.

Entretient

Utilisez le menu Entretient pour initialiser la mémoire NV (non volatile), configurer les paramètres de réglage de la qualité du papier ordinaire et configurer les paramètres de sécurité.

Densité papier

Objectif :

Permet d'indiquer la densité du papier.

Valeurs :

Normal 1 Léger

Normal*

Etiquette Etiquette 1

Etiquette 2*

Ajust. BTR

Objectif :

Pour spécifier la valeur du voltage de référence pour le rouleau de transfert.

Valeurs :

Normal 1 0-15

Normal 2 0-15

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Transparent 0-15

Couvertures 1 0-15

Couvertures 2 0-15

Etiquette 0-15

Page 9 sur 14Présentation des menus de l'imprimante

Couché 1 0-15

Couché 2 0-15

Enveloppe 0-15

Init NVRAM

Objectif :

Permet d'initialiser la mémoire NV (non volatile). Une fois cette procédure réalisée et l'ordinateur redémarré, les valeurs par défaut des paramètres du menu sont rétablies.

Effacer enreg.

Objectif :

Permet de supprimer tous les fichiers enregistrés sous Impression sécurisée et Impression de contrôle dans Disque virtuel.

REMARQUE : Le menu Effacer enreg. ne s'affiche que lorsque l'option Disque RAM est

paramétrée sur Auto.

Toner non Dell

Objectif :

Permet d'indiquer si une cartouche de toner rechargée doit être utilisée ou pas. Lorsque ce paramètre est

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

activé, vous pouvez utiliser les cartouches de toner proposées par d'autres marques.

Valeurs :

Page 10 sur 14Présentation des menus de l'imprimante

Arrêt*

Marche

L'utilisation des cartouches de toner rechargées est désactivée.

L'utilisation des cartouches de toner rechargées est activée.

Rapports

Imprimez différents types de rapports et de listes à l'aide du menu Rapports.

Réglages imp.

Objectif :

Permet d'imprimer une liste indiquant les valeurs par défaut de l'utilisateur, les options installées, la quantité de mémoire installée dans l'imprimante et l'état des consommables de l'imprimante.

Réglages panneau

Objectif :

Permet d'imprimer une liste détaillée des paramètres des menus du Panneau de commande.

Historique trav.

Objectif :

Permet d'imprimer une liste détaillée des travaux d'impression traités. Cette liste contient les 20 derniers travaux d'impression.

Journal erreurs

Objectif :

Permet d'imprimer un historique des erreurs.

Documents enreg.

Objectif :

Permet d'imprimer une liste de tous les fichiers enregistrés sous Impression sécurisée et Impression de contrôle dans Disque virtuel.

Réseau

Modifiez les paramètres de l'imprimante relatifs aux travaux envoyés à l'imprimante par l'intermédiaire d'un port réseau à l'aide du menu Réseau.

Ethernet

Objectif :

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 11 sur 14Présentation des menus de l'imprimante

Permet d'indiquer la vitesse de communication et les paramètres bidirectionnels Ethernet.

La modification ne devient effective que lorsque l'imprimante est mise hors tension puis sous tension à nouveau.

Valeurs :

Auto*

10Base Half

10Base Full

100Base Half

100Base Full

Les paramètres Ethernet sont détectés automatiquement.

Permet d'utiliser la transmission bidirectionnelle à l'alternat 10base-T.

Permet d'utiliser la transmission bidirectionnelle simultanée 10base-T.

Permet d'utiliser la transmission bidirectionnelle à l'alternat 100base-TX.

Permet d'utiliser la transmission bidirectionnelle simultanée 100base-TX.

TCP/IP

Objectif :

Permet de définir les paramètres TCP/IP.

La modification ne devient effective que lorsque l'imprimante est mise hors tension puis sous tension à nouveau.

Valeurs :

RéglAdresse IP

Adresse IP

Masque sous-rés

Ad. passerelle

Protocole

Objectif :

AutoIP*

BOOTP

RARP

DHCP

Panneau

L'adresse IP est automatiquement définie.

Permet d'utiliser le protocole BOOTP pour définir l'adresse IP.

Permet d'utiliser le protocole RARP pour définir l'adresse IP.

Permet d'utiliser le protocole DHCP pour définir l'adresse IP.

Permet d'activer l'adresse IP saisie sur le Panneau de commande.

Permet d'afficher l'adresse IP attribuée à l'imprimante à l'aide des touches du Panneau de commande.

Permet d'afficher le masque de sous-réseau.

Permet d'afficher l'adresse de la passerelle.

Permet d'activer ou de désactiver les éléments.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 12 sur 14Présentation des menus de l'imprimante

La modification ne devient effective que lorsque l'imprimante est mise hors tension puis sous tension à nouveau.

Valeurs :

LPD Marche*

Arrêt

Port9100 Marche*

Arrêt

FTP Marche*

Arrêt

SNMP UDP Marche*

Arrêt

Alerte courriel

Marche*

Arrêt

Le port LPD est activé.

Le port LPD est désactivé.

Le port Port9100 est activé.

Le port Port9100 est désactivé.

Le port FTP est activé.

Le port FTP est désactivé.

La fonction UDP est activée.

La fonction UDP est désactivée.

La fonction Alerte courrielest activée.

La fonction Alerte courrielest désactivée.

EWS Marche*

Arrêt

Permet d'activer l'accès à Dell Printer Configuration Web Tool intégré à l'imprimante.

Permet de désactiver l'accès au Dell Printer Configuration Web Tool intégré à l'imprimante.

Filtre IP

Objectif :

Permet de bloquer la réception des données de certaines adresses IP. Vous pouvez définir jusqu'à cinq adresses IP.

La modification ne devient effective que lorsque l'imprimante est mise hors tension puis sous tension à nouveau.

Valeurs :

filtre n (n est un chiffre compris entre 1 et 5)

Adresse

Masque

Permet de définir l'adresse IP de l'option Filtre n.

Permet de définir le masque de l'option Filtre n.

Mode Arrêt*

Accepter

La fonction Filtre IP de l'option Filtre n est désactivée.

Permet d'accepter l'accès de certaines adresses IP.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 13 sur 14Présentation des menus de l'imprimante

Rejeter

Permet de refuser l'accès de certaines adresses IP.

Init NVRAM

Objectif :

Permet d'initialiser les données réseau stockées dans la mémoire vive non volatile.

Sécurité

Définissez un mot de passe permettant de restreindre l'accès aux menus à l'aide du menu Sécurité. Cette option permet d'éviter que des éléments ne soient modifiés de manière accidentelle.

REMARQUE : Les valeurs signalées par un astérisque (*) correspondent aux paramètres de menu

par défaut.

Voir aussi :

« Activation du

Verr. panneau

verrouillage du panneau »

Objectif :

Permet de restreindre l'accès aux menus.

Valeurs :

Arrêt*

Marche

L'accès aux menus n'est pas restreint.

L'accès aux menus est restreint.

Chg mot passe

Objectif :

Permet de définir un mot de passe afin de restreindre l'accès aux menus.

Valeurs :

0000–9999

0000*

Activation du verrouillage du panneau

Cette fonction permet d'empêcher le personnel non autorisé de modifier les paramètres définis par

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 14 sur 14Présentation des menus de l'imprimante

l'administrateur de l'imprimante. Lors de l'impression ordinaire, les éléments peuvent être sélectionnés à partir des menus et les paramètres de l'imprimante restent inchangés. Pour une impression régulière, des éléments peuvent être configurés à l'aide du pilote d'imprimante.

REMARQUE : La désactivation des menus du Panneau de commande n'empêche pas l'accès aux

menus Impress. stockée, Réglages bac et Remplacez toner.

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Sécurité s'affiche et appuyez ensuite sur ou sur .

4. L'option Verr. panneau est déjà sélectionnée. Appuyez sur ou sur .

5. Appuyez sur jusqu'à ce que Marche s'affiche et appuyez ensuite sur .

6. Appuyez sur .

7. Appuyez sur jusqu'à ce que Chg mot passe s'affiche et appuyez ensuite sur ou sur .

8. Saisissez l'ancien mot de passe (si vous le saisissez pour la première fois après les réglages, saisissez 0000) puis appuyez sur .

9. Saisissez le nouveau mot de passe et appuyez ensuite sur .

10. Saisissez de nouveau le mot de passe . Le mot de passe est modifié.

afin de confirmer le mot de passe saisi et appuyez ensuite sur

REMARQUE : Si vous avez oublié votre mot de passe, éteignez l'imprimante. Allumez ensuite

l'imprimante tout en appuyant sur la touche Menu. Maintenez la touche Menu enfoncée jusqu'à ce que Init. Prête. s'affiche. Relâchez la touche Menu et appuyez sur . Appuyez sur pour sélectionner Oui et appuyez ensuite sur . Le message Le mot de passé a été initialisé

s'affiche pendant un court instant. Cette opération permet de rétablir le mot de passe par défaut du panneau.

REMARQUE : Si le Verr. panneau est réglé sur Marche, le mot de passe par défaut du panneau est

0000.

Voir aussi :

« Chg mot passe

Enabling Menus

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Sécurité s'affiche et appuyez ensuite sur ou sur .

4. L'option Verr. panneau est déjà sélectionnée. Appuyez sur ou sur .

5. Appuyez sur jusqu'à ce que Arrêt s'affiche et appuyez ensuite sur .

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 2Présentation du logiciel de votre imprimante

Présentation du logiciel de votre imprimante

Pour installer une association de logiciels adaptée à votre système d'exploitation, utilisez le CD Pilotes et utilitaires fourni avec votre imprimante.

Printing Status Window

Si une erreur ou un avertissement se produit, lorsque le capot supérieur est ouvert ou lorsque le niveau de toner est faible, par exemple, vous recevez une alerte de l'application Printing Status Window.

L'application Printing Status Window est toujours lancée lors de l'impression. Lorsqu'une erreur se produit, le message d'erreur s'affiche dans l'application Printing Status Window.

Status Window

L'application Status Window vous permet de vérifier la quantité de toner et de papier restants ou la configuration des options de l'imprimante locale.

Status Monitor Console

L'application Status Monitor Console vous permet de gérer plusieurs applications Status Window.

 Sélectionnez une imprimante dans la liste affichée (ou dans Sélection de l'imprimante) et cliquez

sur son nom pour ouvrir l'application Status Window ou Dell Printer Configuration Web Tool correspondante.

 Sélectionnez Aide pour lire l'aide en ligne.  Status Monitor Console permet d'afficher l'application Status Window (pour les connexions

locales) ou Dell Printer Configuration Web Tool (pour les connexions réseau).

Dell Supplies Management System

Vous pouvez afficher la boîte de dialogue Dell Supplies Management System à partir de la fenêtre Printing Status Window, du menu Tous les programmes ou de l'icône située sur le bureau. Vous

pouvez également l'afficher depuis l'application Status Window en cas d'erreur au niveau du toner.

Vous pouvez commander des consommables par téléphone ou depuis Internet.

1. Cliquez sur Démarrer Tous les programmes  Imprimantes Dell  Dell Color Laser Printer 3010cn  Dell Supplies Management System.

La fenêtre Dell Supplies Management System s'affiche.

2. Si vous commandez depuis Internet :

a. Si vous ne parvenez pas à obtenir automatiquement les informations depuis votre

imprimante à l'aide de la communication bidirectionnelle, une fenêtre vous invitant à saisir le numéro d'identification s'affiche. Saisissez le numéro d'identification pour la maintenance de votre imprimante Dell dans le champ donné. Le numéro d'identification pour la maintenance est situé à l'intérieur du capot avant de votre imprimante.

b. Cliquez sur Visitez le site Internet Dell de commande de fournitures d'imprimantes

Dell.

3. En cas de commande par téléphone, composez le numéro qui s'affiche sous le titre Par téléphone.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 2Présentation du logiciel de votre imprimante

User Setup Disk Creating Tool

Le programme User Setup Disk Creating Tool situé dans le répertoire Make Disk du dossier Utilities du CD Pilotes et utilitaires , ainsi que les pilotes d'impression situés dans le CD Pilotes et utilitaires , sont utilisés pour créer des progiciels d'installation de pilote qui contiennent des paramètres de pilote personnalisés. L'ensemble d'installation d'un pilote peut contenir un ensemble de paramètres du pilote d'impression qui ont été enregistrés et les données correspondants à des éléments comme :

 l'orientation de l'impression et le nombre de documents sur la page (paramètres du document),  filigranes,

Si vous souhaitez définir les mêmes paramètres de pilote d'impression sur plusieurs ordinateurs sur lesquels le même système d'exploitation est exécuté, créez un disque d'installation ou utilisez le serveur du réseau. L'utilisation du disque d'installation créé réduit la quantité de travail nécessaire à l'installation du pilote d'impression.

 Installez le pilote d'impression de l'Dell Color Laser Printer 3010cn au préalable dans l'ordinateur sur

lequel le disque d'installation va être créé.

 Le disque d'installation ne peut être utilisé que sur l'ordinateur sur lequel il a été créé ou sur des

ordinateurs sur lesquels le même système d'exploitation est exécuté. Créez un disque d'installation distinct pour les différents types de systèmes d'exploitation.

Software Update

Le micro logiciel et/ou les mises à jour des pilotes peuvent être téléchargés à partir de http://support.dell.com/.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 5Impression

Impression

Ce chapitre fournit des conseils d'impression, indique comment imprimer certaines listes d'informations depuis l'imprimante et comment annuler un travail.

Conseils pour une impression

Envoi d'un travail à l'impression

Annulation d'un travail

Impression d'une page des

Utilisation de la fonction Print

d'impression

réussie

paramètres de l'imprimante

and Hold

Conseils pour une impression réussie

Conseils pour le stockage des supports d'impression

Stockez vos supports d'impression de manière adaptée. Pour plus de détails, reportez-vous à la section «

Stockage des supports d'impression

Elimination des bourrages

».

REMARQUE : Avant de procéder à l'achat de quantités importantes de support d'impression, Dell

vous recommande de tester un échantillon limité du support d'impression que vous souhaitez utiliser avec l'imprimante.

Vous pouvez réduire les risques de bourrage de manière importante en sélectionnant les supports d'impression les mieux adaptés et en procédant au chargement de manière correcte. Pour charger le support d'impression, reportez-vous aux instructions suivantes :

 « Chargement du support d'impression dans les tiroirs optionnels » (qui comprend les module de

tiroirs 250-feuilles et 500-feuilles optionnels)

 « Chargement du chargeur multifonction »  « Elimination des bourrages »

En cas de bourrage, reportez-vous aux instructions de la section « Suppression des bourrages

».

Envoi d'un travail à l'impression

Pour prendre en charge l'ensemble des fonctionnalités de l'imprimante, utilisez le pilote d'impression. Lorsque vous choisissez l'option Imprimer dans un logiciel, une fenêtre représentant le pilote d'impression s'ouvre. Sélectionnez les paramètres adaptés au travail que vous envoyez à l'impression. Les paramètres d'impression sélectionnés depuis le pilote annulent les paramètres de menu par défaut sélectionnés sur le panneau de commande de l'imprimante.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 5Impression

Il est possible que vous deviez cliquer sur Propriétés ou sur Mise en page dans la boîte de dialogue Print initiale pour afficher tous les paramètres de l'imprimante que vous pouvez modifier. Si vous ne connaissez pas encore certaines fonctions de la fenêtre du pilote d'impression, reportez-vous à l'aide en ligne pour obtenir plus d'informations.

Pour imprimer un travail à partir d'une application Windows standard :

1. Ouvrez le fichier que vous souhaitez imprimer.

2. Sélectionnez Imprimer dans le menu Fichier.

3. Vérifiez que l'imprimante sélectionnée dans la boîte de dialogue est correcte. Modifiez les paramètres de l'imprimante à votre guise (indiquez par exemple les pages que vous souhaitez imprimer ou le nombre de copies).

4. Cliquez sur Propriétés ou sur Mise en page pour régler les paramètres qui n'étaient pas disponibles sur le premier écran et cliquez ensuite sur OK.

5. Cliquez sur OK ou sur Imprimer pour envoyer le travail à l'imprimante.

Annulation d'un travail d'impression

Il existe plusieurs méthodes d'annulation d'un travail d'impression.

Annulation à partir du Panneau de commande de l'imprimante

Pour annuler un travail d'impression une fois l'impression commencée :

1. Appuyez sur Cancel. L'impression est annulée.

Annulation d'un travail à partir d'un ordinateur utilisant Windows

Annulation d'un travail à partir de la barre des tâches

Lorsque vous envoyez un travail à l'impression, une petite icône représentant l'imprimante s'affiche dans le coin droit de la barre des tâches.

1. Double-cliquez sur l'icône de l'imprimante. La liste des travaux d'impression s'affiche dans la fenêtre de l'imprimante.

2. Sélectionnez le travail que vous souhaitez annuler.

3. Appuyez sur la touche <Supprimer> du clavier.

Annulation d'un travail à partir du bureau

1. Réduisez toutes les fenêtres des programmes afin que le bureau soit entièrement visible.

2. Cliquez sur Démarrer  Imprimantes et télécopieurs. La liste des imprimantes disponibles s'affiche.

3. Double-cliquez sur l'imprimante que vous avez sélectionnée lors de l'envoi du travail. La liste des travaux d'impression s'affiche dans la fenêtre de l'imprimante.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 3 sur 5Impression

4. Sélectionnez le travail que vous souhaitez annuler.

5. Appuyez sur la touche <Supprimer> du clavier.

Impression d'une page des paramètres de l'imprimante

Pour vérifier les paramètres détaillés de l'imprimante, imprimez une page des paramètres de l'imprimante. La page imprimée des paramètres de l'imprimante vous permet également de vérifier que les options ont été installées correctement.

Si nécessaire, reportez-vous à la section « Présentation des menus de l'imprimante touches du Panneau de commande et les boutons de l'écran.

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Configurer s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Rapports s'affiche et appuyez ensuite sur ou sur .

4. Réglages Imp. est déjà sélectionné. Appuyez sur . La page des paramètres de l'imprimante s'imprime.

Le message Réglages imp. Imp. s'affiche lors de l'impression de la page. Une fois la page des paramètres de l'imprimante imprimée, le message Prêt à imprimer s'affiche de nouveau.

Si un autre message s'affiche lors de l'impression de cette page, reportez-vous à la section « Présentation

des messages de l'imprimante » pour plus d'informations.

» pour identifier les

Utilisation de la fonction Print and Hold

Lorsque vous envoyez un travail à l'imprimante, vous pouvez indiquer dans le pilote si vous souhaitez que l'imprimante conserve le travail en mémoire. Lorsque vous êtes prêt à imprimer le travail, vous devez vous rendre auprès de l'imprimante et utiliser les menus du Panneau de commande pour indiquer le travail en mémoire que vous souhaitez imprimer. Vous pouvez utiliser cette fonction pour imprimer un travail confidentiel (Impression sécurisée) ou pour vérifier l'impression avant d'effectuer un grand nombre de copies (Impression de contrôle).

REMARQUE : L'imprimante conserve le travail en mémoire jusqu'à ce que vous le supprimiez à

l'aide du Panneau de commande ou en mettant l'imprimante hors tension.

REMARQUE : La fonction Print and Hold nécessite un espace mémoire imprimante disponible de

320 Mo au minimum. Vous devez également configurer les paramètres du disque de mémoire vive sur le panneau de commande ou dans le pilote d'impression.

REMARQUE : Selon les documents, le travail peut être trop important pour la mémoire disponible.

Dans ce cas, une erreur survient.

Impression et suppression des travaux en attente

Lorsque des travaux en attente sont stockés dans la mémoire de l'imprimante, vous pouvez utiliser le Panneau de commande de l'imprimante pour indiquer les opérations que vous souhaitez effectuer avec un ou plusieurs travaux. Vous pouvez sélectionner l'option Imp. sécurisée ou l'option Imp. de ctrl dans le

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 5Impression

menu Impress. stockée. Sélectionnez ensuite votre nom d'utilisateur dans la liste qui s'affiche. Si vous sélectionnez l'option Imp. sécurisée, vous devez saisir le mot de passe que vous avez indiqué dans le pilote lorsque vous avez envoyé le travail à l'impression. Pour plus de détails, reportez-vous à la section «

Impression sécurisée

Avec les option de menu Imp. sécurisée et Imp. de ctrl, vous disposez de trois possibilités :

 Eff. après imp.  Enr. après imp.  Effacer

».

Accès aux travaux en attente à partir du Panneau de commande

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Impress. stockée s'affiche et appuyez ensuite sur ou sur .

3. Imp. sécurisée s'affiche. Appuyez sur ou sur .

4. Appuyez sur jusqu'à ce que votre nom d'utilisateur s'affiche et appuyez ensuite sur ou sur .

5. Si vous imprimez des travaux confidentiels (travaux Impression sécurisée), saisissez le mot de passe que vous avez indiqué dans le pilote d'impression et appuyez ensuite sur .

6. Appuyez sur jusqu'à ce que le travail que vous souhaitez imprimer s'affiche et appuyez ensuite sur ou sur .

7. Appuyez sur jusqu'à ce que le mode d'impression que vous souhaitez sélectionner s'affiche et appuyez ensuite sur .

8. Indiquez le nombre de copies et appuyez ensuite sur . Si vous avez sélectionné l'option Sélect.

tout à l'étape 6 et que le nombre de copies a été défini sur l'ordinateur, sélectionnez Défaut pour doc. et appuyez ensuite sur . Si vous avez sélectionné un document à l'étape 6, le nombre de

copies défini dans le pilote d'impression s'affiche.

Accès aux travaux Impression de contrôle

1. Appuyez sur Menu.

2. Appuyez sur jusqu'à ce que Impress. stockée s'affiche et appuyez ensuite sur ou sur .

3. Appuyez sur jusqu'à ce que Imp. de ctrl s'affiche et appuyez ensuite sur ou sur .

4. Appuyez sur jusqu'à ce que votre nom d'utilisateur s'affiche et appuyez ensuite sur ou sur .

5. Appuyez sur jusqu'à ce que le travail que vous souhaitez imprimer s'affiche et appuyez ensuite sur ou sur .

6. Appuyez sur jusqu'à ce que le mode d'impression que vous souhaitez sélectionner s'affiche et appuyez ensuite sur .

7. Indiquez le nombre de copies et appuyez ensuite sur . Si vous avez sélectionné l'option Sélect.

tout à l'étape 5 et que le nombre de copies a été défini sur l'ordinateur, sélectionnez Défaut pour doc. et appuyez ensuite sur . Si vous avez sélectionné un document à l'étape 5, le nombre de

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 5 sur 5Impression

copies défini dans le pilote d'impression s'affiche.

Impression de contrôle

Lorsque vous envoyez un travail Impression de contrôle à l'impression, l'imprimante n'imprime qu'une seule copie et place le restant des copies que vous avez demandées en attente dans la mémoire de l'imprimante. Utilisez la fonction Impression de contrôle pour vérifier que la première copie est satisfaisante avant d'imprimer les autres copies.

Si vous avez besoin d'aide pour imprimer le restant des copies stockées en mémoire, reportez-vous à la section « Impression et suppression des travaux en

REMARQUE : L'imprimante conserve le travail en mémoire jusqu'à ce que vous le supprimiez à

l'aide du Panneau de commande ou en mettant l'imprimante hors tension.

REMARQUE : Si vous sélectionnez l'option Eff. après imp., le travail conservé est

automatiquement supprimé après impression.

attente ».

Impression sécurisée

Lorsque vous envoyez un travail à l'imprimante, vous pouvez définir un mot de passe à partir du pilote. Le mot de passe doit être composé de 0 à 12 chiffres utilisant les nombres 0 à 9. Si vous ne saisissez pas le mot de passe depuis le pilote d'impression, il n'est pas s'appelle « Enregistrer Impression ». Le travail est alors stocké dans la mémoire de l'imprimante jusqu'à ce que vous saisissiez le même mot de passe à douze chiffres sur le panneau de commande de l'imprimante et que vous choisissiez d'imprimer ou de supprimer le travail. Vous êtes ainsi assuré que le travail ne s'imprime pas avant que vous ne soyez à côté de l'imprimante pour le récupérer et que personne d'autre ne peut imprimer le travail.

Lorsque vous sélectionnez l'option Imp. sécurisée dans le menu Impress. stockée une fois votre nom d'utilisateur sélectionné, la commande suivante s'affiche :

requis sur le panneau de commande. Cette fonction

Mot de passe[xxxxxxxxxxxx]

Utilisez les touches du panneau de commande pour saisir le mot de passe à douze chiffres associé à votre travail confidentiel. Lorsque vous saisissez le mot de passe, ce dernier s'affiche de manière à assurer la confidentialité.

Si vous saisissez un mot de passe incorrect, le message Mot de passe erroné s'affiche. Attendez trois secondes ou appuyez sur ou sur Cancel pour retourner à l'écran de sélection utilisateur.

Si vous saisissez le mot de passe correct, vous avez accès à l'ensemble des travaux d'impression associés au nom d'utilisateur et au mot de passe que vous avez saisis. Les travaux d'impression qui correspondent au mot de passe que vous avez saisi s'affichent à l'écran. Vous pouvez alors choisir d'imprimer ou de supprimer les travaux (pour plus de détails, reportez-vous à la section « Impression et suppression des

travaux en attente »).

REMARQUE : L'imprimante conserve le travail en mémoire jusqu'à ce que vous le supprimiez à

l'aide du Panneau de commande ou en mettant l'imprimante hors tension.

REMARQUE : Si vous sélectionnez l'option Eff. après imp., le travail conservé est

automatiquement supprimé après impression.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Configuration pour l'impression partagée

Page 1 sur 2Configuration pour l'impression partagée

Point and Print (Pointer et Imprimer)

Homologue

Vous pouvez partager votre nouvelle imprimante sur le réseau à l'aide du CD Pilotes et utilitaires fourni avec l'imprimante ou à l'aide de la méthode Point and print ou homologue de Microsoft. Toutefois, si vous utilisez une des méthodes Microsoft, vous ne profiterez pas de toutes les fonctionnalités installées à partir du CD Pilotes et utilitaires, telles que le moniteur de l'état et autres utilitaires de l'imprimante.

Pour partager une imprimante locale sur un réseau, vous devez partager l'imprimante et l'installer sur les clients du réseau :

1. Cliquez sur Démarrer  Paramètres  Imprimantes.

2. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante et sélectionnez Propriétés.

3. Sur l'onglet Partage, activez la case à cocher Partagé et saisissez un nom dans la zone de texte Partagé en tant que.

4. Cliquez sur Pilotes additionnels et sélectionnez les systèmes d'exploitation de tous les clients réseau qui vont utiliser cette imprimante.

5. Cliquez sur OK. Si des fichiers manquent, vous êtes invité à insérer le CD-ROM du système d'exploitation serveur.

Pour vérifiez que le partage de l'imprimante s'est déroulé correctement :

 Assurez-vous que l'objet imprimante du dossier Imprimantes indique que l'imprimante est

partagée. Par exemple, sous Windows 2000, une main apparaît sous l'icône de l'imprimante.

 Parcourez Voisinage réseau. Localisez le nom d'hôte du serveur et le nom de partage que vous

avez attribué à l'imprimante.

Une fois l'imprimante partagée, vous pouvez l'installer sur les clients réseau à l'aide de la méthode Point and print ou homologue.

Point and Print (Pointer et Imprimer)

Cette méthode permet généralement d'optimiser les ressources système. Le serveur gère les modifications des pilotes et le traitement des travaux d'impression. Ce procédé permet aux clients du réseau de retourner plus rapidement à leurs programmes.

Si vous optez pour la méthode Point and print, un sous-ensemble d'informations relatives au pilote est copié du serveur vers l'ordinateur client. Il s'agit des informations nécessaires à l'envoi d'un travail d'impression à l'imprimante.

1. Sur le bureau Windows de l'ordinateur client, double-cliquez sur Voisinage réseau.

2. Localisez le nom d'hôte de l'ordinateur du serveur et double-cliquez sur le nom d'hôte.

3. Cliquez avec le bouton droit de la souris sur le nom de l'imprimante partagée et cliquez ensuite sur Installer. Attendez que les informations relatives au pilote soient copiées de l'ordinateur du serveur vers l'ordinateur client et qu'un nouvel objet imprimante soit ajouté au dossier Imprimantes. Le temps nécessaire à cette opération dépend du trafic sur le réseau et d'autres

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 2Configuration pour l'impression partagée

facteurs. Fermez Voisinage réseau.

4. Imprimez une page de test pour vérifier l'installation.

5. Cliquez sur Démarrer  Paramètres  Imprimantes.

6. Sélectionnez l'imprimante que vous venez de créer.

7. Cliquez sur Fichier  Propriétés.

8. Sur l'onglet Général, cliquez sur Imprimer une page de test.

Si la page de test s'imprime correctement, l'installation de l'imprimante est terminée.

Homologue

Si vous utilisez la méthode homologue, l'ensemble du pilote d'impression est installé sur les ordinateurs clients. Les clients du réseau gardent le contrôle sur les modifications apportées au pilote. L'ordinateur client gère le traitement des travaux d'impression.

1. Cliquez sur Démarrer  Paramètres  Imprimantes.

2. Cliquez sur Ajouter une imprimante pour lancer l'assistant Ajouter une imprimante.

3. Cliquez sur Serveur d'impression réseau.

4. Sélectionnez l'imprimante réseau dans la liste Imprimantes partagées. Si l'imprimante ne figure pas dans la liste, saisissez le chemin de l'imprimante dans la zone de texte. Par exemple : \\<nom d'hôte du serveur>\<nom de l'imprimante partagée> Le nom d'hôte du serveur est le nom de serveur qui permet d'identifier l'ordinateur sur le réseau. Le nom de l'imprimante partagée est le nom attribué à l'imprimante au cours du processus d'installation du serveur.

5. Cliquez sur OK. S'il s'agit d'une nouvelle imprimante, il se peut que vous soyez invité à installer un pilote d'impression. Si aucun pilote système n'est disponible, vous devrez alors indiquer le chemin de pilotes disponibles.

6. Indiquez si vous souhaitez que cette imprimante soit l'imprimante par défaut pour le client et cliquez ensuite sur Terminer.

7. Imprimez une page de test pour vérifier l'installation de l'imprimante :

a. Cliquez sur Démarrer  Paramètres  Imprimantes. b. Sélectionnez l'imprimante que vous venez de créer.

c. Cliquez sur Fichier  Propriétés.

d. Cliquez sur Imprimer une page de test dans l'onglet Général. Une fois la page de test

imprimée avec succès, l'installation de l'imprimante est terminée.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 6Présentation des messages de l'imprimante

Présentation des messages de l'imprimante

Le panneau de commandes de l'imprimante affiche des messages qui décrivent l'état de l'imprimante et qui indiquent les problèmes éventuellement rencontrés par l'imprimante. Cette rubrique fournit la liste de tous les messages d'erreur, explique leur signification et indique comment supprimer les messages.

Ecran LCD

Voyant Ready 6 Voyant Error

Touches

Touche Menu

Message

(les première et deuxième lignes s'affichent ensemble, les troisième et quatrième lignes clignotent toutes les trois secondes)

NNN-NNN

Redémarre imp. ContacterSupport Si Msge revient

Touches

Touche Cancel

Touche

Signification du message Intervention requise

L'erreur NNN-NNN fait référence aux problèmes de l'imprimante.

Mettez l'imprimante hors tension, puis de nouveau sous tension. Si cela ne résout pas le problème, contactez Dell. Voir « Contacter Dell » dans le Manuel

du propriétaire.

NNN-NNN

Redémarre imp. Réinit fuser ContacterSupport

016-316 Redémarre imp. Réinit mémoire ContacterSupport

016-318 La mémoire supplémentaire Retirez le module de la mémoire

Les leviers extérieurs des deux côtés de l'unité de fusion ne sont pas solidement verrouillés.

L'erreur NNN-NNN fait référence aux problèmes de l'imprimante.

L'imprimante a détecté un module de mémoire supplémentaire non pris en charge dans l'emplacement pour carte mémoire.

Confirmez que les leviers extérieurs des deux côtés de l'unité de fusion sont solidement verrouillés Si cela ne résout pas le problème, contactez Dell. Voir « Contacter Dell » dans le Manuel du propriétaire.

Retirez le module de mémoire supplémentaire. Si cela ne résout pas le problème, contactez Dell. Voir « Contacter Dell » dans le Manuel du propriétaire.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 6Présentation des messages de l'imprimante

Redémarre imp. Réinit mémoire ContacterSupport

NNN-NNN

Redémarre imp. Réinit XXX ContacterSupport

XXX BourrPapier NNN-NNN

Ouvrez YYY Enlever papier

XXX BourrPap NNN-NNN

Ouvrez YYY et ZZZ

XXX BourrPap NNN-NNN Ouvrir YYY

Ouvr ZZZ

n'est pas entièrement insérée dans l'emplacement.

XXX n'est pas complètement inséré.

L'erreur NNN-NNN fait référence aux problèmes de l'imprimante.

L'imprimante a détecté un bourrage papier au niveau de

XXX. XXX indique la partie de

l'imprimante dans laquelle le bourrage papier s'est produit.

YYY fait référence à l'emplacement ouvert.

L'erreur NNN-NNN fait référence aux problèmes de l'imprimante.

supplémentaire de l'emplacement et réinsérez-le ensuite correctement. Si cela ne résout pas le problème, contactez Dell. Voir « Contacter Dell » dans le Manuel du propriétaire.

Vérifiez que l'unité est bien insérée. Si cela ne résout pas le problème, contactez Dell.

Voir « Contacter Dell » dans le Manuel du propriétaire.

Dégagez le chemin du papier.. Reportez-vous à la section «

Suppression des bourrages

».

BourrPapier bac1 071-101 OuvrCapotCharg1 Sortir bac 1

BourrPapier bac2 072-101 OuvrCapotCharg2 Sortir bac 2

004-312 BAC1 doit être leBac250Feuilles ContacterSupport

Transparent 077-131 OuvrCapotEnregt Enlever papier

Ôter CartTambour 091-940 Installer cart toner en premier

L'imprimante a détecté un bourrage papier au niveau de

XXX. XXX indique la partie de

l'imprimante dans laquelle le bourrage papier s'est produit.

L'imprimante a détecté une configuration incorrecte au niveau des tiroirs.

L'imprimante a détecté un bourrage de transparents.

La cartouche à tambour doit être retirée.

Retirez le tiroir spécifié et dégagez le circuit papier.

Reportez-vous à la section «

Suppression des bourrages

Mettez l'imprimante hors tension. Définissez la configuration des tiroirs de manière correcte.

Reportez-vous à la section « Installation

du module du tiroir optionnel ».

Dégagez le chemin du papier. Rechargez ensuite les transparents. Reportez-vous à la section «

Suppression des bourrages

Retirez la cartouche à tambour de l'imprimante.

Reportez-vous à la section «

Remplacement des cartouches à tambour ».

».

InsérerCartToner

NNN-NNN

Introduction XXX

La cartouche de toner indiquée est absente ou pas complètement insérée dans l'imprimante.

XXX correspond à l'une des cartouches suivantes :

· Toner Jaune

· Toner cyan

Réinsérez la cartouche de toner indiquée.

Reportez-vous à la section «

Remplacement de la cartouche de toner

».

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

· Toner magenta

· Toner noir L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

Page 3 sur 6Présentation des messages de l'imprimante

InsérCartTambour 091-972 Cartouche Tamb non installée

Réinsérer tamb 091-911 Impr ne peut détecter tamb

Remplacez toner NNN-NNN Changez XXX

Remp CartTambour 091-935 Tambour plein de toner usagé

La cartouche à tambour indiquée est absente ou pas complètement insérée dans l'imprimante..

Le niveau de la cartouche de toner est faible.

XXX correspond à l'une des cartouches suivantes :

· Toner Jaune

· Toner cyan

· Toner magenta

· Toner noir L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

La cartouche à tambour doit être remplacée.

Réinsérez la cartouche à tambour. Reportez-vous à la section «

Remplacement des cartouches à tambour ».

Retirez la cartouche de toner indiquée et installez une cartouche neuve.

Reportez-vous à la section «

Remplacement de la cartouche de toner

».

Remplacez la cartouche à tambour. Reportez-vous à la section «

Remplacement des cartouches à tambour ».

Vérif reconnaiss

NNN-NNN

Ôter/Réinsérer XXX

toner de tambour 091-916 Enlever et Réinsérer tamb

Reconnace toner

NNN-NNN

Ôter/Réinsérer XXX

Une cartouche de toner non prise en charge est installée.

XXX correspond à l'une des cartouches suivantes :

· Toner Jaune

· Toner cyan

· Toner magenta

· Toner noir L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

Une cartouche à tambour non prise en charge est installée.

Une cartouche de toner non prise en charge est installée.

XXX correspond à l'une des cartouches suivantes :

· Toner Jaune

· Toner cyan

· Toner magenta

· Toner noir

· Cartouche à tambour

Remplacez la cartouche de toner indiquée.

Reportez-vous à la section «

Remplacement de la cartouche de toner

».

Remplacez la cartouche à tambour. Reportez-vous à la section «

Remplacement des cartouches à tambour ».

Remplacez la cartouche de toner indiquée.

Reportez-vous à la section «

Remplacement de la cartouche de toner

».

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

Page 4 sur 6Présentation des messages de l'imprimante

Mauvaise cart.

NNN-NNN XXX

non pris en chge

Fermer cap avant 077-300 Capot avant ou supé ouvert

Fermer XXX

NNN-NNN YYY

ouvert

Une cartouche de toner dont le volume n'est pas supporté a été installée.

XXX correspond à l'une des cartouches suivantes :

· Toner Jaune

· Toner cyan

· Toner magenta

· Toner noir L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

Le capot de l'imprimante est ouvert.

XXX correspond à l'un des éléments suivants :

· CapotEnreg

· CapotBTR

· capot pap

· chargeur1

· chargeur2 YYY correspond à l'un des

éléments suivants :

· Capot enregt

· Capot BTR

· Capot papier

· Capot chargeur1

· Capot chargeur2 L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

Remplacez la cartouche de toner indiquée.

Reportez-vous à la section «

Remplacement de la cartouche de toner

».

Fermez le capot indiqué.

Alignemt chariot 093-310 Réinsérer cart de toner

Charger XXX

NNN-NNN Charger XXX YYY Charger XXX yyy

Charger XXX

024-964

Charger XXX

La cartouche de toner ne pivote pas correctement lors du remplacement.

Un format de papier incorrect est chargé dans le tiroir indiqué.

XXX fait référence au numéro du tiroir ou du chargeur multifonction.

YYY fait référence au format du papier.

yyy fait référence à la qualité du papier.

L'erreur NNN-NNN fait référence aux problèmes de l'imprimante.

Des formats de papier incorrects sont chargés dans les tiroirs.

· Ouvrez le panneau avant.

· Confirmez que les cartouches de toner sont bien installées.

Chargez la taille de papier indiquée dans les tiroirs indiqués.

Reportez-vous à la section «

Chargement du support d'impression dans les tiroirs optionnels ».

Chargez le papier indiqué dans les tiroirs.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 5 sur 6Présentation des messages de l'imprimante

YYY Charger XXX yyy

Mémoire saturée 016-700 Trav trop import Appuyez sur Set

YYY fait référence au format du papier.

yyy fait référence à la qualité du papier.

L'espace disponible de la mémoire de l'imprimante n'est pas suffisant pour permet tre la poursuite du traitement du travail d'impression en cours.

L'erreur NNN-NNN fait référence aux problèmes de l'imprimante.

Reportez-vous à la section «

Chargement du support d'impression dans les tiroirs optionnels ».

· Appuyez sur pour effacer le message, annuler le travail d'impression en cours et comme n c e r le travail suivant, s'il y en a.

· Appuyez sur Cancel pour annuler le travail d'impression en cours.

· Appuyez sur Menu pour ouvrir le menu Stored Print et supprimer le travail conservé.

· Pour éviter cette erreur à l'avenir, procédez comme suit :

· Supprimez les polices, les macros et autres données superflues de la mémoire de l'imprimante.

· Installez de la mémoire supplémentaire dans l'imprimante.

Reportez-vous à la section « Accès aux

travaux en attente à partir du Panneau de commande ».

Disque saturé 016-980 Trav trop import Appuyez sur Set

Demande PDL 016-720 FichierPDL inval Appuyez sur Set

L'espace disponible du disque de mémoire vive n'est pas suffisant pour permettre la poursuite du traitement du travail d'impression en cours.

Une erreur causée par des problèmes au niveau de l'émulation PDL s'est produite.

· Appuyez sur pour effacer le message, annuler le travail d'impression en cours et comme n c e r le travail suivant, s'il y en a.

· Appuyez sur Cancel pour annuler le travail d'impression en cours.

· Appuyez sur Menu pour ouvrir le menu Stampa memoriz. et supprimer le travail en cours.

· Pour éviter cette erreur à l'avenir, procédez comme suit :

· Réduisez le nombre de pages à imprimer en divisant les données d'impression, par exemple.

· Augmentez l'espace mémoire disponible en supprimant les données superflues du disque RAM.

Reportez-vous à la section « Accès aux

travaux en attente à partir du Panneau de commande ».

· Appuyez sur pour effacer le message, annuler le travail d'impression en cours et comme n c e r le travail suivant, s'il y en a.

· Appuyez sur Annuler pour annuler le travail d'impression.

Travail erroné 016-799 ViolationDonnées Appuyez sur Set

Si la configuration de l'imprimante dans le pilote d'impression ne correspond pas à l'imprimante que vous utilisez, ce message s'affiche.

· Appuyez sur Annuler pour annuler le travail d'impression.

· Appuyez sur pour effacer le message, annuler le travail d'impression en cours et comme n c e r le travail suivant, s'il y en a.

· Assurez-vous que la configuration de l'imprimante dans le pilote

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 6 sur 6Présentation des messages de l'imprimante

d'impression correspond à l'imprimante

que vous utilisez.

InsérerCartToner

NNN-NNN

Introduction XXX

Remplacez toner

NNN-NNN

Changez XXX

La cartouche de toner indiquée est absente ou pas complètement insérée dans l'imprimante.

XXX correspond à l'une des cartouches suivantes :

· Toner jaune

· Toner cyan

· Toner magenta

· Toner noir L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

La cartouche de toner indiquée doit être remplacée.

XXX correspond à l'une des cartouches suivantes :

· Toner jaune

· Toner cyan

· Toner magenta

· Toner noir L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

Préparez la cartouche de toner indiquée.

Reportez-vous à la section «

Remplacement de la cartouche de toner

».

Remplacez la cartouche de toner indiquée.

Reportez-vous à la section «

Remplacement de la cartouche de toner

».

Prêt à imprimer

NNN-NNN XXX

faible

Prêt à imprimer 091-402 Cartouche Tamb Changez bientôt

Prêt à imprimer 193-700 Toner non-Dell Installé

La cartouche de toner est presque vide.

La cartouche de toner indiquée doit être remplacée.

XXX correspond à l'une des cartouches suivantes :

· Toner jaune

· Toner cyan

· Toner magenta

· Toner noir L'erreur NNN-NNN fait

référence aux problèmes de l'imprimante.

Avertissement de la durée de vie du tambour

La cartouche à tambour doit être remplacée.

L'imprimante est en mode Toner non-Dell.

Remplacez la cartouche de toner indiquée.

Reportez-vous à la section «

Remplacement de la cartouche de toner

».

Remplacez la cartouche à tambour. Reportez-vous à la section «

Remplacement des cartouches à tambour ».

Lorsque certaines des cartouches de toner sont en fin de vie, il ne vous est pas possible de continuer à imprimer si le mode toner non-Dell n'est pas sélectionné.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 1 sur 7Suppression des bourrages

Suppression des bourrages

Vous pouvez éviter la plupart des bourrages en sélectionnant soigneusement le support d'impression et en procédant correctement au chargement. Pour plus de détails, reportez-vous à la section « Instructions

relatives aux supports d'impression ».

Elimination des

Localisation de l'emplacement des bourrages papier

Suppression des bourrages d'impression à proximité de l'unité de

Suppression des bourrages d'impression à proximité du Bac de

Suppression des bourrages

Suppression des bourrages d'impression à partir de la tiroir du

Sppression des bourrages

REMARQUE : Avant de procéder à l'achat de quantités importantes de support d'impression, Dell

vous recommande d'effectuer une impression sur un échantillon.

bourrages

fusion

sortie central

d'impression à partir de la zone de collecte du support d'impression

support d'impression

d'impression à partir du chargeur multifonction

Elimination des bourrages

 Utilisez uniquement les supports d'impression recommandés. Pour plus de détails, reportez-vous à

la section « Instructions relatives aux supports

 Pour charger le support d'impression correctement, reportez-vous aux sections « Chargement du

support d'impression dans les tiroirs optionnels » et « Chargement du chargeur multifonction ».

 Ne surchargez pas les sources d'alimentation. Assurez-vous que la hauteur de la pile du support

d'impression ne dépasse pas la hauteur maximale indiquée par les étiquettes de la ligne de chargement dans les tiroirs.

 Ne chargez aucun support d'impression froissé, plié, humide ou recourbé.  Déramez, ventilez et égalisez le support d'impression avant de le charger. Si un bourrage a lieu

avec le support d'impression, essayez d'insérer une seule feuille à la fois dans le chargeur multifonction.

 N'utilisez aucun support d'impression que vous avez découpé ou rogné vous-même.  Ne mélangez pas les formats, grammages et types de supports d'impression dans la même source

d'alimentation.

 Assurez-vous que la face à imprimer recommandée est orientée vers le haut.  Stockez le support d'impression dans un environnement approprié. Pour plus de détails, reportez-

vous à la section « Stockage des

 Ne retirez pas le tiroir d'alimentation lors de l'impression d'un travail.  Une fois les tiroirs chargés, poussez-les fermement.  Vérifiez que tous les câbles reliés à l'imprimante sont correctement branchés.

supports d'impression ».

d'impression ».

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 2 sur 7Suppression des bourrages

 Si les guides sont trop serrés, des bourrages papier peuvent se produire.

Localisation de l'emplacement des bourrages papier

L'illustration suivante montre l'emplacement possible des bourrages le long du chemin du support d'impression.

ATTENTION : N'essayez pas d'éliminer les bourrages à l'aide d'outils ou d'instruments.

L'imprimante pourrait être endommagée de manière permanente.

Couvercle papier

Couvercle chargeur

Couvercle Regi

Couvercle BTR (rouleau de transfert de polarisation)

Capot de l'unité de fusion

Suppression des bourrages d'impression à proximité de l'unité de fusion

REMARQUE : Pour supprimer le message affiché sur le panneau de commande, vous devez enlever

tous les supports d'impression situés sur le chemin du support d'impression.

1. Ouvrez le couvercle BTR.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

ATTENTION : La partie intérieure de l'imprimante située sur l'arrière est chaude.

2. Ouvrez le couvercle papier.

Page 3 sur 7Suppression des bourrages

3. Appuyez sur les leviers situés sur les deux côtés et retirez le support d'impression coincé.

REMARQUE : Ne touchez jamais les leviers extérieurs des deux côtés de l'unité de fusion, ils

servent à retirer ou à installer l'unité.

4. Replacez les leviers en position originale.

5. Fermez le Couvercle papier.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 4 sur 7Suppression des bourrages

6. Fermez le couvercle BTR.

7. Fermez le capot arrière.

Suppression des bourrages d'impression à proximité du Bac de sortie central

REMARQUE : Pour supprimer le message affiché sur le Panneau de commande, vous devez enlever

tous les supports d'impression situés sur le chemin du support d'impression.

1. Ouvrez le capot du papier.

ATTENTION : L'intérieur de l'impriman te est chaud.

2. Soulevez les leviers situés sur les deux côtés.

ATTENTION : Ne touchez jamais les leviers extérieurs des deux côtés de l'unité de fusion,

ils servent à retirer ou à installer l'unité.

3. Ouvrez le capot de fusion et retirez le support d'impression coincé.

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

...

Page 5 sur 7Suppression des bourrages

4. Abaissez les leviers situés sur les deux côtés.

5. Fermez le capot du papier.

Suppression des bourrages d'impression à partir de la zone de collecte du support d'impression

REMARQUE : Pour supprimer le message affiché sur le panneau de commande, vous devez enlever

tous les supports d'impression situés sur le chemin du support d'impression.

1. Retirez le support d'impression depuis la partie arrière de l'imprimante. La partie du support d'impression à laquelle vous pouvez accéder indique comment le support doit être retiré. Si vous ne pouvez pas accéder au support d'impression, passez à l'étape 3.

2. Fermez le capot arrière.

3. Saisissez le couvercle chargeur situé à l'arrière de l'imprimante et tirez vers le bas.

...

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

4. Retirez les parties du support d'impression auxquelles vous pouvez accéder.

Page 6 sur 7Suppression des bourrages

5. Fermez le capot.

Suppression des bourrages d'impression à partir de la tiroir du support d'impression

REMARQUE : Pour supprimer le message affiché sur le Panneau de commande, vous devez enlever

tous les supports d'impression situés sur le chemin du support d'impression.

1. Sortez à moitié le tiroir.

...

03/08/2011mk:@MSITStore:C:\Users\Anh%20Trung\Documents\Downloads\Compressed\ug_f

DELL 3010cn User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
