Delfield 4-Drawer, 2-Drawer, Lo-Profile Part Manual

ILLUSTRATED
PARTS LIST
Versa Drawer
Refrigeration Units
Delfield 980 S. Isabella Rd., Mt. Pleasant, MI 48858 +1 (989) 773-7981 or (800) 733-8829 • Fax (866) 779-2040 www.delfield.com
September 2010
Delfield
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
2
CONTENTS
FIGURE 1: VERSA DRAWER ASSEMBLIES 4
TABLE 1: VERSA DRAWER ASSEMBLIES 5
FIGURE 2: 4-DRAWER MACHINE COMPARTMENT ASSEMBLY 6
TABLE 2: 4-DRAWER MACHINE COMPARTMENT ASSEMBLY 7
FIGURE 3: 2-DRAWER MACHINE COMPARTMENT ASSEMBLY 8
TABLE 3: 2-DRAWER MACHINE COMPARTMENT ASSEMBLY 9
FIGURE 4: LO-PROFILE MACHINE COMPARTMENT ASSEMBLY 10
TABLE 4: LO-PROFILE MACHINE COMPARTMENT ASSEMBLY 11
FIGURE 5: EVAPORATOR ASSEMBLY 12
TABLE 5: EVAPORATOR ASSEMBLY 13
FIGURE 6: DRAWER ASSEMBLY 14
TABLE 6: DRAWER ASSEMBLY 15
Versa Drawer Refrigeration Units
TABLE 7: CONTROL PARTS 15
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
3
Delfield
15
4-Drawer
Lo-Profile
2-Drawer
1
87
8
7
529 6
1
4 3
529 6
7
29 6
FIGURE 1: VERSA DRAWER ASSEMBLIES
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
4
Versa Drawer Refrigeration Units
TABLE 1: VERSA DRAWER ASSEMBLIES
QTY
REF. PART DESCRIPTION LO-PROFILE 2-DRAWER 4-DRAWER
NO. NO.
1 223-BET-0034 LOUVERED ACCESS PANEL (F18VD50 & F18VD82) 1 1
223-BET-0040 LOUVERED ACCESS PANEL(F17VD84) 1
272-AW8-0031 LOUVERED ACCESS PANEL(18650VDL & 18682VDL) 1 1
272-AW7-0032 LOUVERED ACCESS PANEL(18650VDR & 18682VDR) 1 1
221-AM9-0030 LOUVERED ACCESS PANEL (F2982VDL) 1
221-AMA-0031 LOUVERED ACCESS PANEL (F2982FDR) 1
2 356-478-003H FRONT LOUVERED PANEL 1 1
356-478-003F FRONT LOUVERED PANEL 1 1
272-478-003G FRONT LOUVERED PANEL 1 1
3 3234160 CASTER 5" 3 2** 3**
4 3534161 CASTER 5" W/BRAKE 3 2** 3**
5 3517334 CONTROL BOARD, ELECTRIC I/O 1 1 1 1 1 1
6 3516407 CONTROL BOARD, DISPLAY 1 1 1 1 1 1
7 9292172 CONTROL OVERLAY 1 1 1 1
9292173 CONTROL OVERLY 1 1
8 3234645 6" LEGS 6** 4*** 6**
9 221-BET-0035 DISPLAY BOARD S/S COVER 1 1 1 1 1 1
F/S* MK7 F/S* MK7 F/S* MK7
* F/S = FREE STANDING
** OPTIONAL ON F18VD SERIES
*** OPTIONAL ON 18600VD SERIES
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
5
Delfield
13
11
10
12
10
4
3
7
9
5
14
15
1
8
2
6
17
16
FIGURE 2: 4-DRAWER MACHINE COMPARTMENT ASSEMBLY
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
6
Versa Drawer Refrigeration Units
TABLE 2: 4-DRAWER MACHINE COMPARTMENT ASSEMBLY
REF. PART NO. NO. DESCRIPTION
1 3516401 CONDENSER COIL 2
2 2162717 CONDENSER FAN MOTOR 2
2162720 CONDENSER FAN MOTOR*
3 3523995 COMPRESSOR 2
3527009 COMPRESSOR* 2
4 3516397 ACCUMULATOR
5 3547639 ACCESS VALVE 2
6 022-A9Y-0030 CONDENSER FAN BRACKET
7 3516398 RECEIVER TANK 2
8 3516405 CONDENSER FAN BLADE 2
9 3516101 FILTER DRYER
10 3516417 SOLENOID COIL 8
3516450 SOLENOID COIL*
11 3516415 SOLENOID VALVE
12 019-261-0031 CONDENSATE EVAP WICK HOLDER
13 3516138 CONDENSATE WICK
14 3516404 PRESSURE TRANSDUCER 2
15 026-C20-0031 CONDENSER COVER
16 3516403 TEMPERATURE SENSOR 1
17 024-136-003H CONDENSER CLIP 2
18 2194963 EMI FILTER* 1
QTY
2
2
2
2
8
8
1
5
1
*Only for 230-240V units
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
7
Delfield
5
4
13
12
3
7
9
8
16
15
11
10
14
1
2
6
FIGURE 3: 2-DRAWER MACHINE COMPARTMENT ASSEMBLY
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
8
Versa Drawer Refrigeration Units
TABLE 3: 2-DRAWER MACHINE COMPARTMENT ASSEMBLY
REF. PART NO. NO. DESCRIPTION
1 3516401 CONDENSER COIL 1
2 2162717 CONDENSER FAN MOTOR 2
2162720 CONDENSER FAN MOTOR*
3 3523995 COMPRESSOR 2
3527009 COMPRESSOR* 2
4 3516397 ACCUMULATOR
5 3547639 ACCESS VALVE 1
6 022-A9Y-0030 CONDENSER FAN BRACKET 1
7 3516398 RECEIVER TANK 1
8 3516405 CONDENSER FAN BLADE 1
9 3516101 FILTER DRYER 1
10 3516417 SOLENOID COIL 4
3516450 SOLENOID COIL*
11 3516415 SOLENOID VALVE 4
12 019-261-0030 CONDENSATE EVAP WICK HOLDER 1
13 3516138 CONDENSATE WICK 5
14 3516404 PRESSURE TRANSDUCER 1
15 026-C20-0030 CONDENSER COVER 1
16 3516403 TEMPERATURE SENSOR 1
QTY
2
2
8
*Only for 230-240V units
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
9
Delfield
4
13
7
12
5
8
9
15
11
10
14
1
2
6
11
10
16
3
FIGURE 4: LO-PROFILE MACHINE COMPARTMENT ASSEMBLY
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
10
Versa Drawer Refrigeration Units
TABLE 4:
REF. PART NO. NO. DESCRIPTION
1 3516401 CONDENSER COIL 1
2 2162717 CONDENSER FAN MOTOR
2162720 CONDENSER FAN MOTOR* 2
3 3523995 COMPRESSOR
3527009 COMPRESSOR* 2
4 3516397 ACCUMULATOR 2
5 3547639 ACCESS VALVE 1
6 022-A9Y-0030 CONDENSER FAN BRACKET 1
7 3516398 RECEIVER TANK
8 3516405 CONDENSER FAN BLADE 1
9 3516101 FILTER DRYER 1
10 3516417 SOLENOID COIL 4
3516450 SOLENOID COIL* 8
11 3516415 SOLENOID VALVE 4
12 019-261-0030 CONDENSATE EVAP WICK HOLDER 1
13 3516138 CONDENSATE WICK 5
14 3516404 PRESSURE TRANSDUCER 1
15 026-C20-0030 CONDENSER COVER 1
16 3516403 TEMPERATURE SENSOR 1
LO-PROFILE
MACHINE COMPARTMENT ASSEMBLY
QTY
2
2
1
*Only for 230-240V units
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
11
Delfield
1
2
4
53
6
FIGURE 5: EVAPORATOR ASSEMBLY
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
12
Versa Drawer Refrigeration Units
TABLE 5: EVAPORATOR ASSEMBLY
REF. PART NO. NO. DESCRIPTION
1 000-ClX-0030 COMPLETE EVAPORATOR ASSY 1
2 3516400 EVAPORATOR COIL 1
3 2193993 EVAPORATOR FAN MOTOR/BLADE ASSY 2
4 3516396 EXPANSION VALVE 1
5 226-C1Y-0030 COIL ASSEMBLY COVER
6 3516403 TEMPERATURE SENSOR 1
QTY
1
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
13
Delfield
7
2
4
3
9
6
8
1
5
10

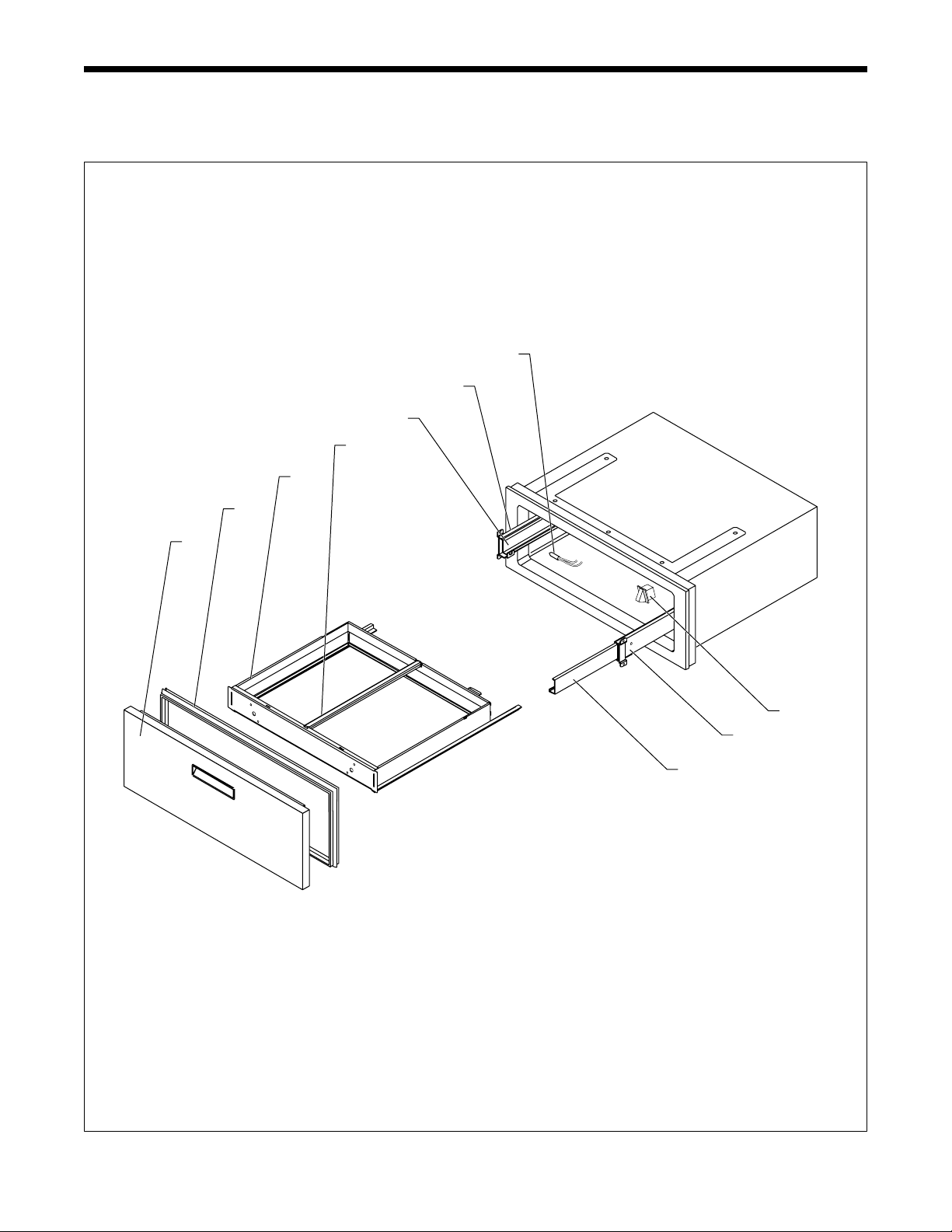

FIGURE 6: DRAWER ASSEMBLY
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
14
Versa Drawer Refrigeration Units
TABLE 6: DRAWER ASSEMBLY
REF. PART NO. NO. DESCRIPTION
1 2194550 DRAWER SWITCH FOR FAN 1
2 000-328-003U DRAWER FRONT ASSEMBLY 1
3 000-333-004F DRAWER BOX ASSEMBLY 1
4 1702812 DRAWER GASKET 1
5 3234949 INTERMEDIATE PROFILE - REG EXTENSION - RH 1
6 3234948 INTERMEDIATE PROFILE - REG EXTENSION - LH 1
7 3234930 OUTER PROFILE - RH 1
8 3234929 OUTER PROFILE - LH 1
9 372-018-003J DIVIDER BAR 1
10 3516403 TEMPERATURE SENSOR 1
QTY
TABLE 7: CONTROL PARTS
Note: The following parts are not illustrated
REF. PART QTY NO. NO. DESCRIPTION LO-PROFILE 2-DRAWER 4-DRAWER
2183842 HARNESS, BRD-CTR, VS 1 1 1
2183838 HARNESS, LOW VOLTAGE 1
2183839 HARNESS, LOW VOLTAGE 1 1
2183840 HARNESS, MACHINE COMPARTMENT 1
2183841 HARNESS, MACHINE COMPARTMENT 1 1
Delfield • 980 S. Isabella Road, Mt. Pleasant, MI 48858 • (989) 773-7981 or (800) 733-8829 • Fax (989) 773-3210
15
Mt. Pleasant, MI Covington, TN
Thank you for choosing Delfield!
Help is a phone call away. Help our team of professional, courteous
customer service reps by having your model number and serial number
available at the time of your call to (800) 733-8829.
Model: ______________________ S/N:______________________
Installation Date: ______________
For a list of Delfield’s authorized parts depots,
visit our website at www.delfield.com.
Delfield reserves the right to make changes in design or specifications without prior notice. ©2010 The Delfield Company. All rights reserved. Printed in the U.S.A.
980 S. Isabella Rd., Mt. Pleasant, MI 48858, U.S.A. • +1 (989) 773-7981 or (800) 733-8829 • Fax (866) 779-2040 • www.delfield.com
