DH 2004

HOT WATER CLEANER

NETTOYEUR EAU CHAUDE - HIDROLIMPIADORA POR AGUA CALIENTE

150

100

5

0

200

250

150

100

5

0

200

250

F

GB

INDEX Page

Préparation 15
Description des symboles 16
Préface 17
Emplois de l’ appareil 18
Opérations préliminaires 18
Instructions générales pour l’ installation
et l’ utilisation 20
Utilisation 21
Conseil pour l’ emploi des détergents 22
Entretien 22
Rangement 24
Mise au rebut 24
Pannes et remèdes 25

CONTENTS Pag.

Preparation 3
Description of symbols 4
Introduction 5
Intended use 6
Preliminary operations 6
General warnings for installation and use 8
Use 9
Advice on using detergents 10
Maintenance 10
Storage 12
Scrapping 12
Trouble-shooting 13

INDICE Pág.

Preparación 27
Descripción de los símbolos 28
Prefacion 29
Aplicaciones 30
Operaciones preliminares 30
Advertencias generales de instalación y
de uso 32
Uso 33
Consejos para el uso de detergentes 34
Manutención 34
Almacenamiento 36
Desguace 36
Inconvenientes y remedios 37

E

English

- 3 -

Connecting the lance.

Water supply connection.

Electrical connection.

The text has been carefully checked, however, please notify the manufacturer of any misprints.

The manufacturer also reserves the right to alter and update this publication without prior notice for the sake of

product improvement.

All reproductions of this manual, in whole or in part, are forbidden without the manufacturer's authorization.

Continue reading this manual without connecting the cleaner to the power mains and the water supply.

PREPARING THE CLEANER

for buying this cleaner. You have shown that you do not accept compromises: you want the best.
We have prepared this manual to enable you to fully appreciate the qualities and high performance that this cleaner can offer

you.

Please read it completely before using the machine.

Congratulations! We wish to thank you

English

- 4 -

SWITCHING OF THE PUMP
MOTOR.

LIGHTING THE BURNER.

ADJUSTING THE WATER
TEMPERATURE.

FUEL (DIESEL).

CHEMICALS
(DETERGENT).

ANTI-SCALE PRODUCT.

DO NOT DIRECT THE JET
AG AINS T PEOPLE, ANI­MALS, POWER SOCKETS
OR THE MACHINE ITSELF.

ATTENTION: RISK OF BUR­NS.

AT T EN T I ON : RI S K OF
ELECTRIC SHOCK.

GROUND.

WATER INPUT.

WATER OUTPUT.

DESCRIPTION OF SYMBOLS ON THE CLEANER

English

- 5 -

CLASSIFICATION

The user must observe the conditions of use of the applian­ce prescribed by the Rules, and particularly he must respect

the following classication:

As for the protection against electric shock, the H.P. Cleaner
belongs to CLASS I.

The H.P. cleaner is factory set and all its safety devices are
sealed.

It is forbidden to alter their adjustment values.

In the Hot water cleaner the water is heated by a burner fed
with

Diesel fuel.

The H.P. cleaner must be always used on a rm and at

ground, furthermore it must not be moved while it is working or
connected to the electric supply.
Failure to observe this prescription may cause danger for the
user.

The H.P. cleaner must not be used in the presence of corrosive
or potentially explosive atmospheres. (vapours or gas)

The electric connection must be performed by qualied tech­nicians who are able to work in observance of the governing
rules and of the manufacturer’s instructions.
A wrong electric connection may cause damage to persons,
animals or things, and the manufacturer cannot be considered
responsible for these.

The H.P. cleaners with power lower than 3 kW are equipped
with a plug for connection to the electric supply.

In this case please check if the electric power system and the
electric sockets are compatible with the max. power of the
appliance indicated on the plate. (kW)

In case of doubt, seek qualied assistance.

If the socket and the plug of the machine are not compatible,

have the plug replaced with a suitable type by qualied per

-

sonnel.

Before connecting the machine make sure that the data indica

­ted on the plate correspond to those of the electric supply.
Do not use extension cords.

The electric safety of this machine may be assured only when

it is properly connected to an efcient grounding system in

accordance with the governing laws for electric safety.

It is necessary to check this essential safety requisite. In case
of doubt, ask for accurate control of the power system by

qualied personnel.

The manufacturer may not be considered responsible for dama

­ges occurred because of the lack of the grounding system.

Do not disable or isolate the ON/OFF switch located on the
main panel.

The appliance is disconnected from the electric supply only by
pulling out the plug or switching off the ON/OFF switch.

Failure to respect the above absolves the manufacturer of all
liability and represents negligent use of the product.

The water cleaner is considered as a xed device.

Water cleaners with the “Total Stop” device should be con

­sidered as off when the ON/OFF switch is in the “OFF” position
or the plug is unplugged from the socket.

The most important instructions

are marked with the symbol:

INTRODUCTION

This manual must be read before installing, setting up and

using the cleaner. The manual is an integral part of the product.
It is composed of two parts, one of which is yellow.
Read the warnings and instructions in this manual carefully as
they provide important indications as to

SAFETY IN USE and

MAINTENANCE, paying special attention to the general rules

for safety listed in the yellow booklet.

SAVE THIS MANUAL FOR FUTURE CONSULTATION.

The contents of this booklet must be brought to the atten­tion of persons using or carrying out routine maintenance on
this water cleaner.

!

!

!

!

English

- 6 -

UNPACKING

After unpacking, ensure that the cleaner is undamaged.
If in doubt, do not use the machine.
Contact your dealer.

Packaging (bags, boxes, nails, etc) is potentially dangerous and
should be kept out of reach of children. It should be disposed of
or retained in respect of national environmental legislation.

FITTING THE SEPARATE PARTS OF THE MACHINE

All the fundamental parts and safety devices of the machine are
assembled by the manufacturer.
For reasons of packing and transport, some secondary cleaner
parts are supplied separately.

The user must t these parts as explained in the instructions

supplied in each assembly kit.

DATA PLATE:

The data plate bearing the main technical characteristics of your
cleaner is located on the frame and is always visible.

When buying your cleaner, ensure that it has an

identication plate. If there is no plate, inform the manu­facturer and/or the dealer immediately. Machines without
a plate must not be used and the manufacturer declines
all responsibility for them. Products without a plate must
be considered anonymous and potentially dangerous.

This appliance is intended exclusively for cleaning machines,
vehicles, buildings and general surfaces suitable for treatment
with a high pressure jet of detergent solution between 25 and
250 bar (360 - 3600 PSI).

This appliance has been designed for use with the detergents
supplied or recommended by the manufacturer. The use of

other detergents or chemicals may inuence the safety of the

appliance.

This appliance must be used only for the purpose for which it

was specically designed.

All other uses are to be considered incorrect and therefore
unreasonable.

Examples of unreasonable use:

- Washing surfaces not suitable for cleaning with a high
pressure jet.

- Washing people, animals, electric equipment or the machi­ne itself.

- Using unsuitable detergents or chemicals.

- Blocking the trigger (lever) of the lance in ON position.

The manufacturer cannot be held responsible for any damage
due to improper, incorrect or unreasonable use. As far as safety
rules are concerned, the cleaners are manufactured according
to the European Standard.

INTENDED USE

PRELIMINARY OPERATIONS

!

FILLING THE FUEL TANK.

Fill the tank with Diesel fuel

(g. 1).

FIG. 1

Do not use different fuel from that indicated on the

identication plate.

Check the fuel level from time to time while the cleaner
is operating.
Attempting to use the cleaner without fuel may cause
damage to the fuel pump.

!

Diesel

English

- 7 -

ELECTRICAL CONNECTION

Connection of the cleaner to the mains must be carried out
be skilled technicians able to ensure that all regulations in
force are complied with use in respect of current standards

and legislation.

Ensure that the mains voltage available is the same as the vol­tage at which the cleaner is supposed to work; this is indicated

on the identication plate.

The electric cable must be protected from accidental cru­shing.

Do not use the machine if the supply cable is damaged.

The use of any electric appliance requires the respect of
some basic rules:

• Do not touch the appliance with wet or damp hands or feet.

• Do not use the appliance bare-footed or with unsuitable
clothing.

• Do not pull the supply cable or the appliance itself in order
to disconnect the plug from the electric supply.

(For water cleaners rated at less than 3 kW tted with plug).

As for the protection against electric shock, the H.P.cleaner
belongs to CLASS I.

Failure to observe the above warning frees the manu

­facturer from all responsibility and constitutes negligent
use of the product.

FIG. 3

COMMAND AND CONTROL DEVICES

Before connecting the machine to the water supply and
to the power mains, it is essential to know the function of the
cleaner's command and control devices.

FIG. 2

FIG. 6

FIG. 5

WATER SUPPLY CONNEC­TION

Connect the water hose to

the water supply (g. 5A) and

to the inlet on the cleaner

(g. 5B).

Check that the pressure and
quantity of the water supplied

by the mains are sufcient for

the cleaner to work properly: 2
to 8 BAR (29 to 116 PSI).
Maximum temperature of fee­ding water 50°C (122°F).

Connect the high pressure

hose to the cleaner (g. 5C)
and to the lance (g. 6).

IMPORTANT.
The cleaner must operate
with clean water. Dirty or
sandy water, corrosive che­micals and solvents can
cause severe damage to
the cleaner.

Failure to respect the above
absolves the manufacturer
of all liability and repre­sents negligent use of the
product.

FILLING THE DETERGENT
TANK.

From the range of recommen­ded products, choose the one
most suited to the washing job

to be done (g. 2) and dilute

it with water according to the
instructions on the pack.
Fill the detergent tank with the

diluted product (g. 3).

Ask your dealer for the cata­logue of the detergents that
can be used depending on
the type of washing job to be
done and the type of surface
to be treated.
After using a detergent, the
detergent intake circuit must
be flushed out with clean
water.

!

!

!

!

!

FIG. 4

FILLING THE WATER SOF­TENER TANK.

Fill the tank with water soften­er solution. Use only products
recommended by the manu­facturer and/or dealer. Follow
the instructions given on the
packaging meticulously. (Do
not disperse water softener in
the environment).

Chemical

Anti-Scale

Anti-Scale

English

- 8 -

The use of the H.P. cleaner must be considered according
to the place where the washing is performed (for example: food
plants, pharmaceutical plants, etc.)
Pertinent rules and safety conditions must be followed.

As for the protection against electric shock, the H.P.cleaner
belongs to

CLASS I.

Do not direct water spray at your own or other people’s
body in order to clean clothes or shoes.

While working it is forbidden to stop the trigger (lever) of
the lance in ON position.

In the hot water H.P. cleaners a Diesel fuel burner is used
for water heating. The use of other fuels is dangerous.

Before starting any cleaning or maintenance operation,
disconnect the machine from the electric and water supply
networks.

Periodically, at least once a year, have the safety devices
checked by one of our authorized dealers.

If the appliance is to be used in an enclosed space, install
a ue gas extraction system and guarantee adequate ventila­tion.

The hot water cleaner must be monitored while it is
working.

Do not clog the openings or the ventilation grilles and the
heat and smoke extraction systems in the hot water cleaners.

Do not use the machine if the supply cable is damaged.
For the replacement of the damaged cable apply exclusively
to one of our authorized dealers.
The supply cable of this appliance must not be replaced by
the user.

The electric power cable must never be under mechanical
tension and must be protected against accidental crushing.

In case of damage or malfunction, switch off the applian­ce (disconnecting it from the water main and from the electricity
main via the ON/OFF switch or by unplugging the plug in the
case of water cleaners rated at less than 3 kW) without tampe

­ring with it.

Contact one of our authorized dealers.

The use of any electric appliance requires the respect of

some basic rules:

• Do not touch the appliance with wet or damp hands or feet.

• Do not use the appliance bare-footed or with unsuitable

clothing.

• Do not pull the supply cable or the appliance itself in order

to disconnect the plug from the electric supply.

(For water cleaners rated at less than 3 kW tted with plug).

The H.P. cleaner must not be used by children, teen-agers

or incapable persons (under the inuence of alcohol, etc.)

Use only original accessories that can allow safe working

of the appliance.

The exible hose connecting the lance to the H.P. cleaner

must not be damaged.

In case of damage, replace it immediately.

Hoses, connections and ttings for high pressure systems

are very important to guarantee the safety of the H.P. cleaner.
Use only original spare parts which have the manufacturer’s
approval.

Do not use the H.P. cleaner when persons or animals are

in the area being cleaned.

High pressure jets may be dangerous if not properly

used.

The jet must never be directed at persons or animals, electric

appliances or at the appliance itself.

The high pressure water jet causes a reaction power on

the lance. Hold the lance grip vigorously.

The use of the H.P. cleaner must be considered according

to the kind of washing which must be performed.

Protect yourself against the ejection of solid materials or corro

-

sive substances by means of adequate protective clothing.

GENERAL WARNINGS ABOUT INSTALLATION AND USE

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

English

- 9 -

FIG.10

STOPPING THE CLEA­NER.

1) Switch off the burner by

turning the pressure regulator

to pos. "0" (g. 7B).

2) Let the cleaner run with
cold water only for at least
30 seconds to cool down the
boiler.

3) After use with detergent,

rinse the high pressure water
circuit by operating the pump
for one minute with the deter

-

gent tap completely closed.

4) Stop the cleaner by turning
the ON/OFF switch to pos.

"OFF" (g. 7A).

5) Discharge the pressure
from the H.P. hose by pressing
the trigger on the gun.

6) Disconnect the water clea-

ner from the electricity supply
by removing the plug from
the socket.

7) Turn off the water supply

tap (g. 5A).

If the water cleaner is left,
even temporarily, turn it off by
using the on/off switch or by
unplugging the plug from the
socket.

Water cleaners with the
“Total Stop” device should be
considered as off when the on/
off switch is in the “O” position
or the plug is unplugged from
the socket.

When the water cleaner
is not used, close the safety

device on the handle. (g.10)

Dry use of the water
cleaner causes serious dam­age to pump gaskets.

FIG. 7

FIG. 8

USING

THE CLEANER

CONTROL PANEL.

A - On/off switch.
B - Temperature regulator.
C - Detergent control tap (if

available).
D - Light indicating connection
to the mains/microleakages (if
available).

E - Burner light (if available).
F - Light indicating diesel fuel

empty (if available).
G - No descaler indicator light

(if available).

STARTING THE CLEANER.

1) Turn on the water supply (g. 5A).

2) Connect the water cleaner to the main electrical supply by

plugging the plug into the socket.

3) Start the cleaner by turning the ON/OFF switch to ON (g.

7A).

Keep a rm grip on the lance handle.

4) Press the trigger on the gun and begin washing.

5) To use the cleaner with hot water, turn the temperature regu-

lator (g. 7B) to the recommended washing values.

For some models turn the ignition switch (g. 7A) onto the

hot water position before effecting the operations described
in this point.

In water cleaners with the “Total Stop” system, the motor
starts and stops when the trigger on the gun is activated or
released.

Do not block the handle lever in the delivery position.

IMPORTANT !

To eliminate any impurities
or air bubbles from the wa­ter circuit we advise starting

the cleaner for the rst time

without the lance and letting
the water run out for a few
seconds.
Impurities could block the
nozzle and cause malfunc­tion (Fig. 8).

FIG. 9

USE OF THE DOUBLE LAN-

CE (g. 9).

The double lance allows the
operator to select a low or high
pressure jet. The pressure is
selected with the gun in pos.

1. High pressure: pos. 2. Low
pressure pos. 3.

!

!

!!!

!

English

- 10 -

FIG.11

REGULATING PRESSURE
AND USING STEAM.
(If available).

This chapter concerns only
those models provided with
the “pressure regulating” de

-

vice. The pressure regulator,

g. 11, allows the operator to

adjust the working pressure.
When knob C is turned in
an anti-clockwise direction
(B) (minimum), the working
pressure is reduced.

ADVICE ON USING DETERGENTS

This cleaner has been designed for use with the detergents
supplied or recommended by the manufacturer.

The use of other detergents or chemicals may inuence the

safety of the cleaner.

1) For environmental compatibility, we recommend a rea-

sonable use of detergents, according to the instructions
on the pack.

2) From the range of recommended products, choose the

one most suited to the washing job to be done and dilute
it with water according to the instructions on the pack or
in the catalogue of the detergents most suited for the
type of hot or cold water cleaner.

3) Ask your dealer for the detergents catalogue.

During use with boiling water, "Steam Phase", keep

away from the openings for fumes discharge (risk of bur­ning).

When you have nished using the "Steam Phase", turn
the thermostat knob "B" to position "0" (g. 7) and let

the machine cool down for about 3 minutes with the gun
turned on.

OPERATING PHASES FOR CORRECT CLEANING WITH
DETERGENTS.

1) Prepare the solution of detergent at the concentration

most suitable for the type of dirt and the surface that is
to be washed.

2) Start the cleaner, turn on the detergent tap (if present),

switch on the detergent suction control on the lance and
spray the dirty surface with the diluted product, working
from bottom to top.

Let it work for a few minutes.

3) Rinse the whole surface well from top to bottom with hot

or cold water at high pressure.

4) After use with detergent, rinse the high pressure water

circuit by operating the pump for one minute with the
detergent tap completely closed.

MAINTENANCE

ONLY THE OPERATIONS AUTHORIZED IN THIS IN-

STRUCTIONS MANUAL MAY BE CARRIED OUT BY

THE USER.

ALL OTHER OPERATIONS ARE FORBIDDEN.

For maintenance of the boiler, high pressure pump, the

electrical parts and all parts with a safety function, please call
an authorized dealer.

Disconnect the water cleaner from the main electrical
supply via the ON/OFF switch or by unplugging the plug from
the socket and close the water supply tap (see chapters on
connecting to the electricity and water mains) before carrying

out any maintenance jobs. Once maintenance has been
completed, ensure that the closing panels have been correctly
reassembled and anchored with the screws provided before
reconnecting the cleaner to the power supply.

Failure to do so may cause a risk of electric shock.

PRECAUTIONS AGAINST FROST

The cleaner must not be exposed to frost.

If the cleaner is left in premises where it is exposed to frost,
when work is over or for storage, antifreeze must be used to
prevent serious damage to the hydraulic unit.

!

!

!

Turn the thermostat knob “B” (g. 7) to steam position to obtain

an increase in the temperature of the water at delivery.
At work temperatures higher than 95°C (203°F), the work
pressure must be

< 32 bar (460 PSI).

Use the steam nozzle (supplied as an accessory).

C

B

English

- 11 -

FIG.12

FIG.16

FIG.15

FIG.13

FIG.14

OPERATIONS FOR USING

ANTIFREEZE. (g. 12)

1) Turn off the water supply

(tap), disconnect the hose
and run the cleaner until it is
completely empty.

2) Stop the water cleaner with
the ON/OFF switch in the “O”
position.

3) Prepare a container with the
solution of antifreeze.

4) Immerse the tube in the
container with the anti-freeze
solution.

5) Start the water cleaner with

the ON/OFF switch in the “I”
position.

6) Start the cleaner and let it

run until antifreeze comes out
through the lance.

7) Suck up antifreeze with the

detergent intake system too.

8) Disconnect the water clea-

ner from the main electricity
supply via the ON/OFF switch
or by unplugging the plug from
the socket.

9) For high pressure cleaners
provided with water tank, the
antifreeze solution prepared
as described in the point 3,
must be poured directly into
the tank.

FIG.17

CLEANING THE FUEL FIL­TER AND TANK.

Remove and replace the in-

line fuel lter (g. 15).

Change it from time to time.

Empty the fuel tank.

Open the drain cap (g. 16) (if

available) and let any impuri­ties drain out into a container.
Flush out the tank with clean
fuel and close the drain cap.

CLEANING THE WATER
FILTER.

Clean the water intake lter

regularly and free it from any

impurities (g. 17).

CHANGING THE NOZZLE.

The high pressure nozzle tted on the lance must be

changed from time to time, as this component is subject to
normal wear during use. Wear may generally be detected
by a drop in the working pressure of the cleaner. To replace
it, consult your dealer for instructions.

DESCALING.

Descaling must be carried out from time to time because the
scale present in the water partially deposits inside the hydraulic
circuit and the coil which with time becomes clogged.

Contact your authorized dealer to have the machine desca­led from time to time; this will save you money and increase

the efciency of the cleaner.

CHECKING PUMP OIL LE­VEL AND OIL CHANGE.

From time to time check the
oil level in the high pressure
pump by means of the sight

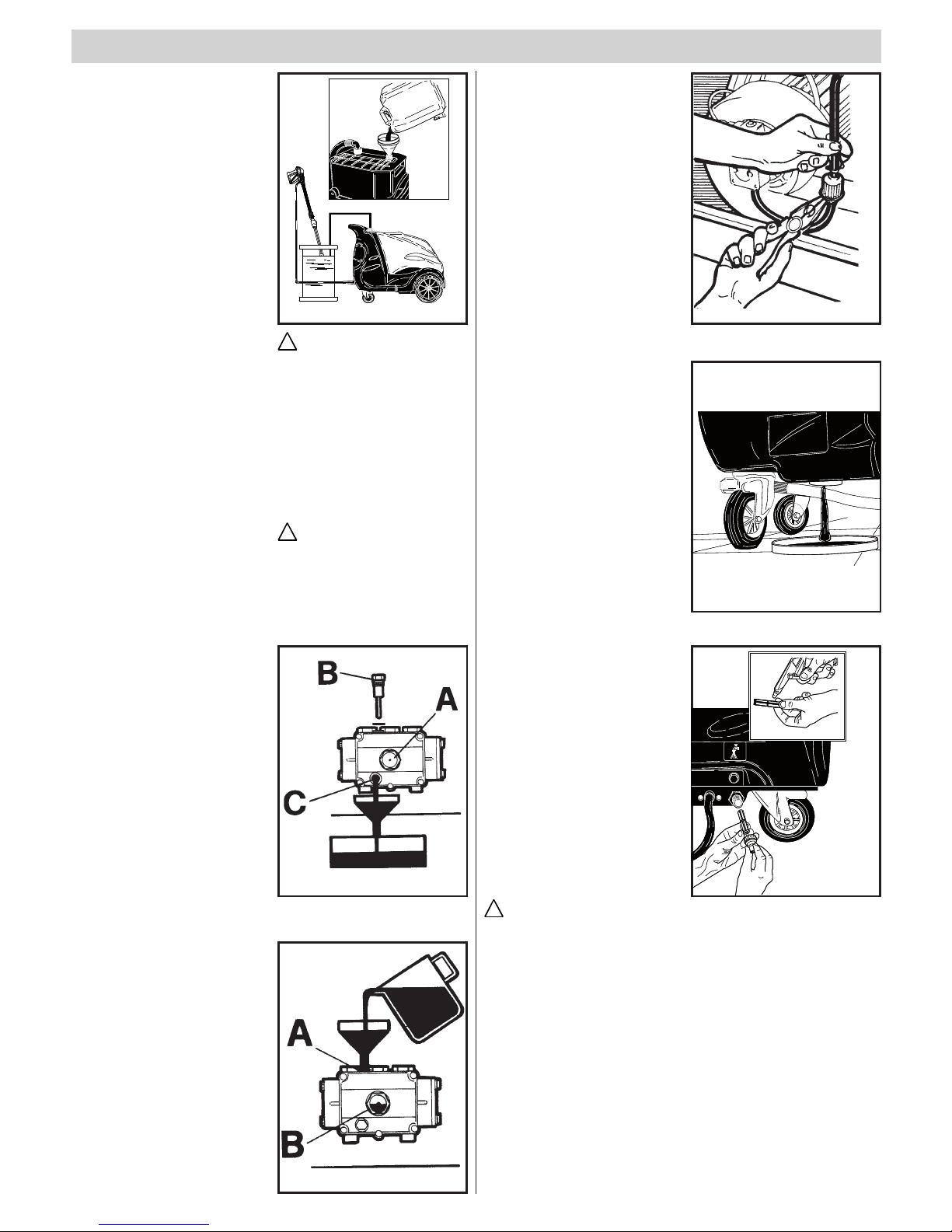

glass (g. 13A) or the dipstick
(g. 13B).

If the oil has a milky appea

­rance, call the your authorized
dealer immediately.

Change the oil after the rst

50 hours' work and subse­quently every 500 hours or
once a year.

Proceed as follows:

1) Unscrew the drain cap

situated under the pump (g.

13C).

2) Unscrew the cap with the

dipstick (g. 13B).

3) Let all the oil drain off into

a container and deliver it to an
authorized oil collection and
disposal center.

4) Replace the drain screw

and pour fresh oil in through
the filling cap on top (fig.

14A) until it reaches the level
indicated on the sight glass

(g. 14B).

Use only SAE 15 W40 oil.

Anti-freeze may cau­se environmental pollution.
Always follow the instructions
given on the pack. (Dispose of
carefully.)

For water cleaners with

­out oil drain plug, contact our
authorized dealer for replace­ment.

!

!

!

English

- 12 -

TABLE OF EXTRAORDINARY MAINTENANCE
TO BE PERFORMED BY THE AUTHORIZED
DEALER.

Description of operations:

Boiler:

Clean Coil.
Descale coil.

Clean fuel pump.
Change fuel nozzle.
Regulade electrodes.
Change electrodes.

Change seals on H.P. pump.
Change lanze nozzle.
Calibrate and check the safety devices.

IMPORTANT:

These intervals refer to normal working conditions. For heavy duty use decrease the interval for each job.

For maintenance and/or repairs, use only original spare parts which offer the greatest characteristics of quality and

reliability. Failure to use original spare parts absolves the manufacturer from all liability and transfers it to the

person carrying out the operation.

STORAGE

If the machine is to remain inactive for a long period, disconnect the supply sources, drain the tank(s) of all the operating uids

and protect any parts that could be damaged by the accumulation of dust.
Grease the parts that could be damaged by drying out, such as the supply hoses. When bringing back into use, ensure that
there are no cracks or cuts in the water supply hoses.

Oil and chemical products must be disposed of according to current legislation.

SCRAPPING

If you decide that the cleaner is no longer to be used, render it inoperative by removing the electric power cable. Ensure that all
parts of the cleaner that could be a source of danger are made harmless, especially for children who might use the old cleaner
for play. As the cleaner is considered special waste, dismantle it and divide the material according to type, then dispose of them
as required by the legislation in force.

Do not use parts dismantled for scrap as spare parts.

Every 200 hours
Every 300 hours

Every 200 hours
Every 200 hours
Every 200 hours
Every 500 hours

Every 500 hours
Every 200 hours
Once a year

Each use

After 50 hours
Every 500 hours

Every 100 hours
Every 100 hours
Every 50 hours

TABLE OF ROUTINE MAINTENANCE TO BE PER­FORMED BY THE USER.

Description of operations:

Check power cable - pipes - high pressure
connectors.

Ist oil change in H.P. pump.
Subsequent changes in H.P. pump.

Change and clean fuel lters.

Clean fuel tank.

Clean water lter.

English

- 13 -

FAULTS

When the switch is turned the cleaner
does not start.

No spray delivered.

The pump turns but does not reach
the rated pressure.

When the lance is turned on the pres

­sure falls and rises. After 10 pulses,

the water cleaner stops and indicator

light “D” (g. 7) ashes.

In by-pass or total stop phase, the wa­ter cleaner shuts down and indicator

light “D” (g. 7) ashes.

After the total stop phase, the water
cleaner does not start up and the indi

-

cator lights is on.

When the thermostat reaches the
chosen temperature the boiler does
not light.

Indicator light “F” (g. 7) ashes.

Water not hot enough.

Too much smoke from the ue.

Insufcient detergent suction.

TROUBLE-SHOOTING

Before carrying out any operations, disconnect the water cleaner from the main electrical supply via the ON/OFF

switch or by unplugging the plug from the socket.

CAUSES

Faulty electric connection.
Thermal protection has tripped.

Faulty water circuit connection.

Clogged water lter.

Mains tap turned off.
Detergent tap turned on.

Water intake lter blocked.

Faulty water circuit connection.
Pressure regulation valve is set at
minimum.

Lance nozzle is worn.
Dirty or worn valves.

Detergent intake device on the lance is
turned on.

The nozzle is clogged or deformed.

Insufcient supply.

Micro-leaks of water from the high pres­sure circuit.

The water cleaner has been unused for
at least 20 minutes and is in a state of
total shutdown.

No fuel.

Fuel lters are clogged.

Thermostat setting.

Clogged lters.

Boiler coil clogged with scale.

No fuel.
Incorrect combustion.
Impurities or water in the fuel.

Tap turned off.
No detergent in the tank.
Control on the lance not switched on.
Coil or pipe clogged.

REMEDIES

Check the main voltage/circuit breaker.
Reset (if it trips again, apply to the
technical service center).

Check it.
Clean it.
Turn it on.
Turn it off.

Clean it.
Check it.
Regulate it.

Call your authorized dealer.
Call your authorized dealer.

Turn it off.

Clean or consult our technical service
center
Check it.

Contact Service Center.

Restart by rotating the ON/OFF switch
(g. 7) into the “O” position and subse­quently into the “I” position.

Check the fuel level in the tank and see
that the fuel intake circuit is clean (no
water).

Change the in-line lter.

Check it.

Clean the fuel lters.

Call your authorized dealer.

Fill the fuel tank.

Clean the various fuel lters.

Empty the tank and clean it carefully.

Clean the various fuel lters too.

Turn it on.
Fill the detergent tank.
Set the control on the lance.
Call your authorized dealer.

!

English

- 14 -

IMPORTANT:

For maintenance and/or repairs, use only original spare parts which offer the greatest characteristics of quality and

reliability. Failure to use original spare parts frees the manufacturer from all responsibility.

FAULTS

Indicator light "G" (g. 7) ashes.

Water leaks from head.

Presence of water in oil.

CAUSES

No water softener.

Gasket worn.

Oil seal rings worn.

REMEDIES

Fill the tank with water softener.

Call your authorized dealer.

Call your authorized dealer.

N.B. To reset the indicators on the control panel, rotate the ON/OFF switch “A” (g. 7A) to the “O” position and then

to the “I” position.

Français

- 15 -

Continuer la lecture de ce livret sans brancher le nettoyeur haute pression au secteur et au réseau de distribution d'eau.

Raccordement hydraulique.

Branchement électrique.

Compliments ! Nous tenons à vous remercier...

pour l'achat de ce nettoyeur haute pression. Vous avez démontré que vous n'acceptez pas de compromis : Vous voulez ce

qui se fait de mieux.

Nous avons préparé ce manuel pour vous permettre d'apprécier pleinement les qualités et les hautes performances que ce

nettoyeur haute pression vous garantit.

PREPARATION DU NETTOYEUR HAUTE PRESSION

Montage de la lance.

Le texte a été attentivement contrôlé ; toutefois les éventuelles erreurs d'impression devront être communiquées

au constructeur. Celui-ci se réserve le droit, dans le but d'améliorer le produit, d'apporter toute modication pour la
mise à jour de ce manuel sans préavis. Enn toute reproduction, même partielle, du présent manuel est interdite en

l'absence d'autorisation du constructeur.

Français

- 16 -

DESCRIPTION SYMBOLES SUR LES NETTOYEURS HAUTE PRESSION

ALLUMAGE MOTEUR
POMPE.

ALLUMAGE BRULEUR.

REGLAGE TEMPERATURE
DE L'EAU.

CARBURANT (GASOIL).

PRODUIT CHIMIQUE (DE­TERGENT).

ANTICALCAIRE.

NE PAS DIRIGER LE JET
VERS LES PERSONNES,
LES ANIMAUX, LES PRISES
DE COURANT ET L'APPA­REIL LUI-MEME.

ATTENTION : DANGER DE
BRULURE.

ATTENTION : DANGER
D'ELECTROCUTION.

MISE A LA TERRE.

ARRIVEE DE L'EAU.

EVACUATION DE L'EAU.

Français

- 17 -

Les instructions les plus importantes sont si-

gnalées par le symbole :

PREFACE

Ce livret doit être lu avant de procéder à l'installation, à la

mise en service et à l'utilisation du nettoyeur haute pression.
Il constitue partie intégrante du produit.
Il se compose de deux parties, dont une de couleur jaune.
Lire attentivement les avertissements et les instructions conte

-

nus dans ce manuel car ils fournissent d'importantes indications
sur la SECURITE D'EMPLOI et l'ENTRETIEN, et prêtent une
attention particulière aux normes générales de sécurité conte

-

nues dans la notice jaune.

CONSERVER SOIGNEUSEMENT CE LIVRET POUR POU­VOIR LE CONSULTER ULTERIEUREMENT.

Le contenu de ce livret doit être porté à la connaissance

de l’utilisateur du nettoyeur haute pression et de qui effectue
les opérations d’entretien courant.

signalétique (kW).

En cas de doute, s’adresser à des techniciens qualiés.

En cas d’incompatibilité entre la prise et la che de l’appareil,

faire remplacer la prise avec un type de prise adéquat par des

techniciens qualiés. Avant de brancher l’appareil, s’assurer

que les données de la plaque signalétique correspondent à
celles du réseau électrique.

Ne pas utiliser de rallonges pour alimenter le nettoyeur haute
pression.

La sécurité électrique de cet appareil n’est assurée que lorsque
celui-ci est correctement branché à une installation de mise à la
terre en état, conformément aux normes de sécurité électrique
en vigueur.

Il est nécessaire de vérier cette condition de sécurité fonda­mentale ; en cas de doute, demander à des techniciens qualiés

d’effectuer un contrôle rigoureux de l’installation.
Le constructeur ne peut être tenu pour responsable en cas de
dommages éventuels causés par le manque de mise à la terre
de l’installation.

Le nettoyeur haute pression doit être branché au secteur par un
interrupteur omnipolaire avec une ouverture des contacts d’au
moins 3 mm et des caractéristiques électriques appropriées à
l’appareil (cette condition n’est pas applicable aux nettoyeurs

haute pression munis de che ayant une puissance inférieure

à 3 kW).

Pour débrancher l’appareil du réseau électrique, il suft d’en­lever la che de la prise de courant ou d’éteindre l’interrupteur

omnipolaire sur l’installation.

Le non respect des prescriptions données plus haut dégage le
constructeur de toute responsabilité et représente une utilisa

-

tion négligente du produit.

Le nettoyeur haute pression est considéré comme un appareil

à installation xe.

Les nettoyeurs haute pression avec dispositif “Total
stop” sont éteints quand l’interrupteur omnipolaire est en

position “O” ou quand la che est débranchée de la prise

de courant.

CLASSIFICATION

L’usager doit respecter les conditions d’utilisation de la machine

prévues par les normes ; en particulier, il doit se conformer à la

classication décrite ci-dessous.

Pour ce qui concerne la protection contre la décharge électri

-

que, le nettoyeur haute pression est un appareil de Classe I.

Le nettoyeur haute pression est réglé à l’usine et tous les

dispositifs de sécurité qu’il contient sont scellés.

Il est interdit

de modier leur réglage.

Le nettoyeur haute pression doit toujours être utilisé sur un

terrain ferme et plat et ne doit pas être déplacé durant son fon

-

ctionnement ou quand il est branché au réseau électrique.

Le non respect de cette prescription peut se révéler dange

-

reux.

Le nettoyeur haute pression ne doit pas être utilisé en cas
d’atmosphère corrosive ou potentiellement explosive (vapeurs
ou gaz).

Le branchement électrique doit être effectué par des techni

-

ciens qualiés travaillant dans le respect des normes en vigueur

et en accord avec les instructions du constructeur.

Une erreur dans le branchement peut causer des dommages
à des personnes, à des animaux ou à des choses, dommages
pour lesquels le constructeur ne peut être tenu pour respon

-

sable.

Les nettoyeurs haute pression ayant une puissance inférieure

à 3 kW sont pourvus d’une che de branchement au réseau
électrique.Dans ce cas, vérier que la puissance électrique de

l’installation et des prises de courant sont compatibles avec
la puissance maximum de l’appareil indiquée sur la plaque

!

!

!

!

Français

- 18 -

L'appareil est destiné exclusivement au nettoyage des machi

­nes, des véhicules, des bâtiments, des outils et, de manière
générale, des surfaces pouvant être traitées avec un jet de
solution détergente à une pression comprise entre 25 et 250
bars (360 - 3600 PSI).

Cet appareil a été conçu pour être utilisé avec des détergents
fournis ou conseillés par le constructeur. L'emploi d'autres
détergents ou d'autres substances chimiques peut nuire à la
sécurité de l'appareil.

Cet appareil devra être destiné exclusivement à l'usage pour

lequel il a été spéciquement conçu.

Tout autre emploi doit être considéré comme inadéquat et donc
déraisonnable.

Exemples d'emplois déraisonnables :

- Lavages de surfaces non appropriées à un traitement avec

un jet à haute pression.

- Lavage de personnes, d'animaux, d'appareils électriques et

de l'appareil lui-même.

- Utilisation de détergents ou de substances chimiques non

adéquats.

- Bloquer le cran (levier) de la lance en position de sortie du

liquide.

Le constructeur ne peut être tenu pour responsable des éven

­tuels dommages causés par un usage inadéquat, incorrect ou
déraisonnable.

En matière de sécurité, les nettoyeurs haute pression sont
construits conformément à la Norme européenne.

DEBALLAGE.

Après avoir déballé l'appareil, s'assurer que le nettoyeur haute

pression est intact.

En cas de doute, ne pas utiliser le nettoyeur haute pression.
S'adresser au détaillant.

Les éléments de l’emballage (sachets, boîtes, clous, etc.) ne
doivent pas être laissés à la portée des enfants car ils sont
une source potentielle de danger et doivent être mis au rebut
ou conservés dans le respect des normes nationales pour la
protection de l’environnement.

MONTAGE DES PIECES DETACHEES DE L'APPAREIL.

L'appareil est assemblé par le constructeur pour ce qui concer

­ne ses parties fondamentales et de sécurité.

Pour des motifs d'emballage et de transport, certains élé

­ments secondaires du nettoyeur haute pression sont fournis
démontés.

Il reviendra à l'utilisateur de monter ces pièces conformément

aux instructions fournies dans chaque lot de montage.

PLAQUETTE SIGNALETIQUE

La plaquette signalétique indiquant les principales caractéristi

­ques techniques de votre nettoyeur haute pression est placée
sur le chariot et est toujours visible.

S'assurer au moment de l'achat que le produit est muni
de la plaquette. Si ce n'est pas le cas, avertir immédiate­ment le constructeur et/ou le détaillant.
Les appareils qui ne sont pas munis de la plaquette ne doi­vent pas être utilisés : dans le cas contraire, le constructeur
serait dégagé de toute responsabilité.
Les produits qui ne sont pas munis de plaquette doivent
être considérés comme anonymes et potentiellement
dangereux.

OPERATIONS PRELIMINAIRES

EMPLOIS DU NETTOYEUR HAUTE PRESSION

!

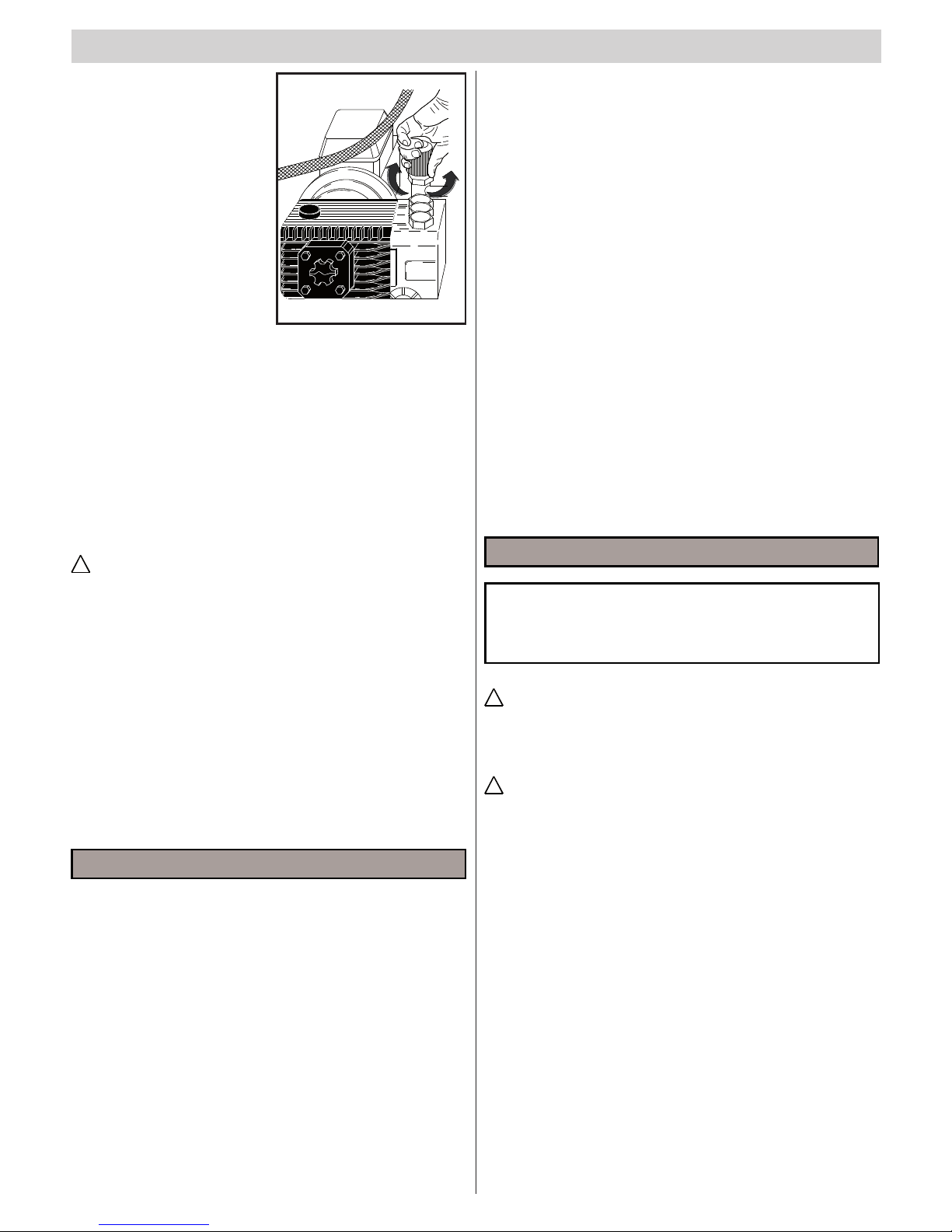

REMPLISSAGE DU RESER­VOIR CARBURANT.

Remplir le réservoir avec du
carburant pour moteurs die

-

sels (g. 1).

FIG. 1

Ne pas utiliser de carburant différent de celui qui est
indiqué sur la plaquette signalétique.
Durant le fonctionnement du nettoyeur haute pression,
contrôler régulièrement le niveau du carburant.
Le fonctionnement sans carburant peut causer des dom­mages à la pompe de gasoil.

!

Diesel

Français

- 19 -

BRANCHEMENT AU SECTEUR.

Le branchement au secteur du nettoyeur haute pression doit
être effectué par des techniciens qualiés en mesure de travail­ler dans le respect des normes et des lois en vigueur.
Contrôler que la tension du secteur disponible sur l'installation
correspond à la tension prévue pour le nettoyeur haute pression
et indiquée sur la plaque signalétique.

Le câble électrique doit être protégé contre les écrasemen­ts accidentels.

Ne pas utiliser l’appareil avec le câble d’alimentation
détérioré.

L’emploi d’un quelconque appareil électrique comporte
l’observation de certaines règles fondamentales :

• Ne pas toucher l’appareil avec les mains ou les pieds mouillés
ou humides.

• Ne pas utiliser l’appareil avec les pieds nus ou avec des
vêtements non appropriés.

• Ne pas tirer sur le cordon d’alimentation ou sur l’appareil pour

débrancher la che de la prise de courant.

(pour nettoyeurs haute pression de puissance inférieure à 3

kW munis de che).

Pour ce qui concerne la protection contre la décharge électri

­que, le nettoyeur haute pression est un appareil de Classe I.

Le non respect de la recommandation ci-dessus dé-

gage le constructeur de toute responsabilité et constitue
une utilisation négligente du produit.

FIG. 3

DISPOSITIFS DE COMMANDE ET DE CONTROLE.

Avant le raccordement au réseau de distribution d'eau et au
secteur, il est nécessaire de connaître la fonction des dispositifs
de commande et de contrôle du nettoyeur haute pression.
Effectuer cette opération en suivant les indications du manuel

d'instructions et en se reportant aux gures correspondantes.

FIG. 2

FIG. 6

FIG. 5

REMPLISSAGE DU RESER­VOIR DETERGENT

Choisir dans la gamme des
produits conseillés le déter

­gent le plus approprié au type
de lavage à effectuer et le

diluer avec de l'eau (g. 2) en

se conformant aux indications
reportées sur l'emballage du
produit.
Remplir le bidon du détergent

avec le produit dilué (g. 3).

Demander à votre détaillant
le catalogue des détergents
qui peuvent être utilisés en
fonction du type de lavage à
effectuer et du type de surface
à traiter.
Après l'emploi d'un détergent,
le circuit d'aspiration du déter

­gent doit être rincé avec de
l'eau propre.

RACCORDEMENT AU RESEAU DE DISTRIBUTION
D'EAU.

Relier le tuyau d'alimentation au réseau de distribution (g.

5A) et au raccord du nettoyeur

haute pression (g. 5B).
Vérier que le réseau de distri-

bution d'eau fournit la quantité
et la pression d'eau néces­saires au fonction-nement du
nettoyeur haute pression
2 ÷ 8 bars (29 ÷ 116 PSI).
Température maximum de
l'eau d'alimentation : 50°C
(122 °F).
Relier le tuyau haute pression

à l'appareil (g. 5C) et à la
lance (g. 6).

IMPORTANT
Le nettoyeur haute pression
doit fonctionner avec de
l'eau propre.Les eaux sales
ou sableuses, les produits
ch imiq ues corrosifs ou
les diluants provoquent
de graves dommages au
nettoyeur haute pression.

Le non respect des pre­scriptions données plus
haut dégage le constructeur
de toute responsabilité et
représente une utilisation
négligente du produit.

!

!!!

!

FIG. 4

REMPLISSAGE DU RÉSER­VOIR ANTI-CALCAIRE.

Remplir le réservoir avec
une solution anti-calcaire.
Utiliser exclusivement des
produits conseillés par le
fabricant et/ou le revendeur
en suivant scrupuleusement
les instructions indiquées sur
l’emballage. (Ne pas jeter le
produit anti-calcaire dans la
nature).

Chemical

Anti-Scale

Anti-Scale

Français

- 20 -

AVERTISSEMENTS GENERAUX POUR L’INSTALLATION ET L’EMPLOI

L’emploi d’un quelconque appareil électrique comporte

l’observation de certaines règles fondamentales :

• Ne pas toucher l’appareil avec les mains ou les pieds
mouillés ou humides.

• Ne pas utiliser l’appareil avec les pieds nus ou avec
des vêtements non appropriés.

• Ne pas tirer sur le cordon d’alimentation ou sur l’appareil

pour débrancher la che de la prise de courant.

(pour nettoyeurs haute pression de puissance inférieure à 3

kW munis de che).

Le nettoyeur haute pression ne doit pas être utilisé par des

enfants, des adolescents ou

des personnes inaptes (en état d’ébriété, etc.).

Utiliser exclusivement des accessoires d’origine qui offrent

la garantie d’un fonctionnement sûr de l’appareil.

Le tuyau exible qui relie la lance au nettoyeur haute

pression ne doit pas être détérioré.

En cas de détérioration, le remplacer immédiatement.

Les tuyaux, les joints et les accouplements pour la haute
pression sont importants pour la sécurité du nettoyeur haute
pression. Utiliser exclusivement des pièces de rechange d’ori

-

gine approuvées par le constructeur.

Ne pas utiliser le nettoyeur haute pression quand des
personnes et/ou des animaux sont présents dans son rayon
d’action.

Les jets à haute pression peuvent être dangereux s’ils ne
sont pas utilisés correctement. Le jet ne doit pas être dirigé vers
les personnes et/ou les animaux, vers les appareils électriques
ou vers l’appareil lui-même.

Le jet d’eau à haute pression génère une force de réaction
sur la lance. Tenir très fermement la poignée de la lance.

L’utilisation du nettoyeur haute pression doit être déter

-

minée en fonction du type de lavage à effectuer.

Se protéger contre l’éjection de corps solides ou de substances
corrosives en portant des vêtements de protection adéquats.

L’utilisation du nettoyeur haute pression doit être déter­minée en fonction de la zone dans laquelle est effectué le lavage
(ex. : industries alimentaires, industries pharmaceutiques,
etc.).
Les normes et les conditions de sécurité des différentes zones
devront être respectées.
Pour ce qui concerne la protection contre la décharge électri

-

que, le nettoyeur haute pression est un appareil de

Classe I.

Ne pas diriger le jet contre vous-même ou vers d’autres
personnes pour nettoyer des vêtements ou des chaussures.

Durant l’utilisation, il est interdit de bloquer la gachette de
la lance en position de refoulement.

Le nettoyeur haute pression à eau chaude utilise pour le
réchauffement de l’eau un brûleur fonctionnant à gasoil. L’em

-

ploi d’autres combustibles est dangereux.

Avant d’effectuer toute opération de nettoyage et/ou d’en­tretien, séparer l’appareil des réseaux de distribution d’électri

-

cité et d’eau.

Régulièrement, au moins une fois par an, faire inspecter
les dispositifs de sécurité par l’un de nos centres de service
après-vente.

Si on utilise l’appareil dans une pièce close, installer un
système d’aspiration des fumées et une ventilation des locaux
appropriée.

Ne pas boucher les ouvertures et les fentes de ventilation
et d’évacuation de la chaleur ou la cheminée d’évacuation de
la fumée, sur les nettoyeurs haute pression à eau chaude.

Ne pas utiliser l’appareil avec le câble d’alimentation
détérioré.
Pour remplacer le câble en cas de détérioration, s’adresser
exclusivement à l’un de nos centres de service après-vente.
Le câble électrique de cet appareil ne peut pas être changé
par l’usager.

Le câble d’alimentation électrique ne doit jamais être
soumis à une tension mécanique et son parcours doit être
protégé contre les écrasements accidentels.

En cas de panne et/ou de mauvais fonctionnement de l’ap

-

pareil, l’éteindre (en coupant l’alimentation électrique à l’aide de

l’interrupteur omnipolaire ou en débranchant la che de la prise

pour les nettoyeurs haute pression de puissance inférieure à 3
kW, et en coupant l’alimentation en eau) et n’effectuer aucune
intervention.

S’adresser à l’un de nos centres de service après-vente.

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

Français

- 21 -

FIG.10

ARRET DU NETTOYEUR
HAUTE PRESSION.

1) Eteindre le brûleur en

positionnant le régulateur de

température sur "0" (g. 7B).

2) Faire fonctionner le net­toyeur haute pression à l'eau
froide pendant au moins 30''
pour refroidir la chaudière.

3) Après utilisation avec un

détergent rincer le circuit
d’eau H.P: faire fonctionner
la pompe pendant 1 minute
en fermant complètement le
robinet de dosage.

4) Arrêter le nettoyeur haute
pression en positionnant l'in­terrupteur d'allumage sur "0"

(g. 7A).

5) Evacuer la pression du
tuyau H.P. en appuyant sur le
levier du pistolet.

6) Couper l’alim entati on

électrique du nettoyeur hau­te pression en actionnant
l’interrupteur omnipolaire ou

en débranchant la che de la

prise de courant.

7) Fermer le robinet d'alimen-

tation de l'eau (g. 5A).

Quand on abandonne
le nettoyeur haute pression,
même temporairement, il faut
l’éteindre en actionnant l’in­terrupteur omnipolaire ou en

détachant la prise de la che

de courant.

Les nettoyeurs haute
pression avec dispositif “Total
stop” sont éteints quand l’in

-

ter-rupteur omnipolaire est en

position “O” ou quand la che

est débranchée de la prise de
courant.

Quand le nettoyeur haute
pression n’est pas utilisé, fer

-

mer le dispositif de sécurité de

la poignée.(g.10)

Faire fonctionner le net

­toyeur haute pression à sec
provoque de graves domma­ges aux garnitures d’étanchéi­té de la pompe.

FIG. 7

FIG. 8

UTILISATION DU NET-

TOYEUR HAUTE PRES-

SION

PANNEAU DES COM-MAN­DES

A - Interrupteur d'allumage.
B - Régulateur de tem- péra-

ture.
C - Robinet de dosage du
détergent (si disponible).
D - Témoin de présence du
réseau/ micro - pertes (si
disponible).
E - Témoin brûleur (si dispo­nible).
F - Témoin de manque gas- oil
(si disponible).

G - Témoin manque d’antical­caire (si disponible).

MISE EN SERVICE DU NETTOYEUR HAUTE PRESSION.

1) Ouvrir le robinet d'alimen-tation d'eau (g. 5A).

2) Brancher le nettoyeur haute pression au réseau électrique

en actionnant l’interrupteur omnipolaire ou en branchant la che

dans la prise de courant.

3) Mettre en marche le nettoyeur haute pression en tournant

l'interrupteur d'al-lumage sur la pos. "I" (g. 7A).

Tenir fermement les poignées de la lance.

4) Appuyer sur le levier du manche et commencer le lavage.

5) Pour le fonctionnement avec de l'eau chaude, positionner

le régulateur de température (g. 7B) sur la valeur souhaitée en

fonction du type de lavage et du type de surface à traiter.
Pour certains modéles il fant tourner l'interrupteur d'allumage
(g. 7A) sur la position lau chaude avant d'effectuer les opéra-

tions décrites dans ce point.

Les nettoyeurs haute pression munis de système “Total
stop” mettent en marche et arrêtent le moteur quand on actionne
ou qu’on relâche le levier sur la poignée de la lance.

Ne pas bloquer le levier de la poignée en position de sortie
du jet.

IMPORTANT !
Pour éliminer les éventuel­les impuretés ou bulles d'air
du circuit hydraulique, ef­fectuer la première mise en
service du nettoyeur haute
pression sans la lance, et
laisser sortir l'eau pendant
quelques secondes.
Les éventuelles impuretés
pourraient obstruer la buse
et empêcher son fonction-

nement (g. 8).

EMPLOI DE LA LANCE

DOUBLE (g. 9).

La lance double permet de
sélectionner le jet d'eau à
basse et à haute pression. La
sélection de la pression s'ef

­fectue avec le pistolet en pos.
1 Haute pression, 2. Basse
pression, pos. 3.

FIG. 9

!

!

!!!

!

Français

- 22 -

FIG.11

REGLAGE DE LA PRES­SION ET UTILISATION DE
LA PHASE VAPEUR.

Ce c h a pitre co n c erne
uniquement les modèles
pourvus du dispositif "Ré­gulateur de pression". Le

dispositif régulateur de pres

-

sion (g.11) permet de régler

la pression de service. En fai­sant tourner le bouton C dans
le sens contraire des aiguilles
d'une montre (B) (minimum),
on obtient une réduction de la
pression de service.

Durant le fonctionnement avec de l'eau bouillante

"Phase vapeur", se tenir à distance des orices des fumées

d'évacuation (danger de brûlure).

A la n de l'utilisation de la "Phase vapeur", positionner le

bouton du thermostat "B" sur "0" (g. 7), laisser refroi-

dir l'appareil pendant 3 minutes environ avec le pistolet
ouvert.

PHASES DE TRAVAIL POUR UN LAVAGE CORRECT AVEC
L'EMPLOI DE DETERGENTS.

1) Préparer la solution détergente la plus appropriée au type

de saleté et de surface à laver.

2) Actionner le nettoyeur haute pression, ouvrir le robinet du
détergent (s'il est présent), activer la commande d'aspiration
du détergent présente sur la lance et répandre la solution sur
la surface à laver en procédant de bas en haut.
Laisser agir quelques minutes.

3) Rincer soigneusement toute la surface en procédant de haut
en bas avec de l'eau chaude ou froide à haute pression.

4) Après utilisation avec un détergent rincer le circuit d’eau

H.P: faire fonctionner la pompe pendant 1 minute en fermant
complètement le robinet de dosage.

ENTRETIEN

Utiliser la buse à vapeur (fournie comme accessoire).

Positionner le bouton du thermostat "B" (g. 7) sur vapeur

pour obtenir une augmentation de la température de l'eau en
sortie.

Températures de service supérieures à 95°C (203°F).
La pression de service doit être à 32 bars (460 PSI).

CONSEILS POUR L'EMPLOI DES DETERGENTS

Ce nettoyeur haute pression a été conçu pour être utilisé avec

des détergents fournis ou conseillés par le constructeur.

L'emploi d'autres détergents ou de substances chimiques peut

nuire à la sécurité du nettoyeur haute pression.

1) Pour la compatibilité avec l’environnement, il est conseillé

d'utiliser le produit détergent en quantité raisonnable, selon les
indications reportées sur l'emballage du produit.

2) Choisir dans la gamme des produits conseillés le détergent

le plus approprié au type de lavage à effectuer et le diluer
avec de l'eau en se conformant aux indications reportées sur
l'emballage du produit ou sur le catalogue des détergents les
plus appropriés au type de nettoyeur haute pression à froid
ou à chaud.

3) Demander à votre détaillant le catalogue des détergents.

L'ENTRETIEN EFFECTUE PAR L'UTILISATEUR DOIT SE

LIMITER STRICTEMENT A CE QUI EST AUTORISE PAR

LE MANUEL D'INSTRUCTIONS.

TOUTE AUTRE INTERVENTION EST INTERDITE.

Pour les opérations d'entretien de la chaudière, de la

pompe haute pression, des parties électriques et de toutes les
parties ayant une fonction liée à la sécurité, il est nécessaire
de s'adresser à notre Service après-vente.

Avant de procéder à toute opération d'entretien, couper

l’alimentation électrique du nettoyeur haute pression en action-

nant l’interrupteur omnipolaire ou en débranchant la che de la

prise de courant et du réseau de distribution d'eau en fermant
le robinet d’alimentation (Voir chapitres branchement au réseau
électrique et hydraulique). Une fois l'opération terminée, avant

de rebrancher le nettoyeur haute pression au secteur et au
réseau de distribution d'eau, s'assurer que tous les panneaux

de fermeture ont été remontés correctement et xés avec les

vis prévues à cet effet.

La non observation de cette prescription peut entraîner

un danger d'électrocution.

PRECAUTIONS CONTRE LE GEL

Le nettoyeur haute pression ne doit pas être exposé au
gel.

A la n du travail ou durant les pauses prolongées, si le net­toyeur haute pression se trouve dans un lieu exposé au gel,
il est obligatoire d'utiliser un antigel pour prévenir de graves
dommages au circuit hydraulique.

!

!

!

C

B

Français

- 23 -

FIG.12

FIG.16

FIG.15

NETTOYAGE DU FILTRE
ET DU RESERVOI R DE
GASOIL.

Démonter le ltre de ligne

du gasoil et le remplacer

(g. 15).

Procéder régulièrement au
remplacement.

Vider le réservoir de gasoil.

Ouvrir le bouchon d'évacua

-

tion (g. 16) (si disponible)

et vider les éventuelles impu­retés dans un récipient.
Rincer le réservoir avec du

gasoil propre et fermer l'orice

d'évacuation.

NETTOYAGE DU FILTRE
DE L'EAU.

Nettoyer régulièrement le ltre

de l'eau et le libérer des éven-

tuelles impuretés (g. 17).

FIG.13

FIG.14

FIG.17

REMPLACEMENT DE LA BUSE HAUTE PRESSION

Il est nécessaire de remplacer périodiquement la buse de
haute pression montée sur la lance car il s'agit d'une pièce
sujette à une usure normale de fonctionnement. L'usure est
généralement signalée par une baisse de la pression de
service du nettoyeur haute pression. Pour le remplacement
éventuel, s'adresser au fournisseur et/ou au détaillant pour
les instructions.

DESINCRUSTATION

Il est nécessaire de procéder périodiquement à la désincrusta

-

tion car le calcaire présent dans l'eau se dépose à l'intérieur
du circuit hydraulique et du serpentin qui se bouche avec le
temps.

Coner cette opération à l'un de nos centres de service

après-vente qui vous fera économiser de l'argent et aug-

mentera l'efcacité du nettoyeur haute pression.

CONTROLE DE NIVEAU ET
CHANGEMENT DE L'HUILE
DE LA POMPE

Contrôler régulièrement le
niveau de l'huile de la pompe
haute pression grâce au vo

-

yant (g. 13A) ou à la tige de
contrôle de niveau (g. 13B).

Si l'huile présente un aspect
laiteux, appeler immédia-te

­ment le service après-vente.
Changer l'huile au bout des
50 premières heures puis
toutes les 500 heures ou une
fois par an.
Agir comme suit :

1) Dévisser le bouchon de
vidange situé sous la pompe

(g. 13C).

2) Dévisser le bouchon de
la tige de contrôle de niveau

(g. 13).

OPERATIONS POUR L' UTI­LISATION DE L' ANTIGEL

(g. 12).

1 - Fermer l'alimentation
d'eau (robinet), débrancher le
tuyau d'alimentation et faire
fonctionner le nettoyeur haute
pression jusqu'à ce qu'il soit
complètement vide.
2 - Arrêter le nettoyeur haute
pression avec l’interrupteur
d’allumage en position “0”.
3- Préparer un récipient avec
la solution du produit antigel.
4 - Immerger le tuyau d’ali­mentation dans le récipient
avec la solution antigel.
5 - Mettre en marche le
nettoyeur haute pression en
positionnant l’interrupteur
d’allumage sur “I”.
6 - Faire fonctionner le net­toyeur haute pression jusqu'à
la sortie de l'antigel par la
lance.
7 - Faire aspirer l'antigel par
l'aspiration du détergent.
8 - Eteindre le nettoyeur haute
pression et couper l’alimen­tation électrique du nettoyeur
haute pression en actionnant
l’interrupteur omnipolaire ou

en débranchant la che de la

prise de courant.
9 - Pour les nettoyeurs haute
pression pourvus d'un bac eau
la solution antigel preparée
comme au point 3, doit être
directement dans le bac.

3) Laisser l'huile s'égoutter
complètement dans un réci­pient et le remettre à un centre
autorisé de collecte et d'écou­lement des déchets.

4) Visser le bouchon de vi­dange et introduire l'huile par

l'orice supérieur (g. 14A)

jusqu'au niveau indiqué sur le

voyant (g. 14B).

Utiliser exclusivement de
l'huile SAE 15 W40.

L’antigel est un produit
qui peut polluer l’environ

­nement; par conséquent,
pour l’utilisation il faut suivre
attentivement les instructions

gurant sur l’emballage du

produit (Ne pas répandre dans
la nature).

Pour les nettoyeurs haute
pression sans bouchon de
vidange huile, demander l’in­tervention du service après­vente pour le changement
d’huile.

!

!

!

Français

- 24 -

TABLEAU RECAPITULATIF POUR MAINTENANCE

EXTRAORDINARIE. A LA CHARGE DU CENTRE DE

SERVICE APRES-VENTE.

Description des opérations :

Chaudière

Nettoyage du serpentin:
Désincrustation du serpentin:

Nettoyage de la pompe de gasoil:
Remplacement du gicleur du gasoil:
Réglage des électrodes:
Remplacement des électrodes:

Remplacement garnitures
de la pompe H.P.:
Remplacement de la buse de la lance:

Etalonnage et vérication

des dispositifs de sécurité:

TABLEAU RECAPITULATIF POUR L'ENTRETIEN
ORDINAIRE A LA CHARGE DE L'USAGER.

Description des opérations :

Contrôle du câble électrique, des
tuyaux, des raccords haute pression :

1er changement de l'huile
de la pompe H.P. :
Changements successifs
de l'huile de la pompe H.P. :

Remplacement et nettoyage

des ltres du gasoil :

Nettoyage du réservoir de gasoil :

Nettoyage du ltre de l'eau :

à chaque utilisation.

au bout de 50 heures.

toutes les 500 heures.

toutes les 100 heures.
toutes les 100 heures.
toutes les 50 heures.

toutes les 200 heures.
toutes les 300 heures.

toutes les 200 heures.
toutes les 200 heures.
toutes les 200 heures.
toutes les 500 heures.

toutes les 500 heures.
toutes les 200 heures.

1 fois par an.

IMPORTANT :

Les fréquences indiquées correspondent à des conditions normales de fonctionnement. Pour des utilisations intensives,

réduire les intervalles entre une opération et l'autre. Pour l'entretien et/ou les réparations, utiliser exclusivement des

pièces de rechange d'origine qui garantissent les principales caractéristiques de qualité et de abilité. La non utili-

sation de pièces de rechange originales dégage le constructeur de toute responsabilité et la transfère à qui effectue

l’intervention.

RANGEMENT

En cas de rangement pour une longue période, il est nécessaire de débrancher les sources d'alimentation, de vider les réser­voirs contenant les liquides de fonctionnement et de protéger les parties qui pourraient être endommagées par le dépôt de
poussière.
Graisser les parties qui pourraient être endommagées en cas de dessèchement, comme les tuyaux.

Lors de la remise en fonction, vérier que les tuyaux de raccordement hydraulique ne sont ni ssurés ni coupés.

Les huiles et les produits chimiques doivent être mis au rebut conformément aux lois en vigueur.

MISE AU REBUT

Lorsqu'on décide de ne plus utiliser le nettoyeur haute pression, il est recommandé de le rendre inopérant en enlevant le câble
d'alimentation de l'énergie électrique. De plus il est conseillé d'éliminer les parties du nettoyeur haute pression susceptibles de
constituer un danger, spécialement pour les enfants qui pourraient se servir du nettoyeur haute pression hors d'usage pour leurs
jeux. Le nettoyeur haute pression fait partie des déchets spéciaux : il faut donc le démonter et le diviser en parties homogènes,
puis les traiter selon les lois en vigueur.

Ne pas utiliser les pièces démontées à mettre au rebut comme pièces de rechange.

Français

- 25 -

REMEDES

Contrôler la tension de secteur (voir
caractéristiques techniques).
Rétablir la tension (si une autre inter

-

vention se vérie, consulter le service

après-vente).

Contrôler.

Le nettoyer.
L’ouvrir.
Le fermer.

Le nettoyer.

Contrôler.

Régler.

Demander l’intervention du service
après-vente.
Le fermer.

La nettoyer ou demander l’intervention
du service après-vente.
Contrôler.

Demander l’intervention du Centre
d’Assistance.

Remettre en marche en tournant l’in

-

terrupteur général "A" g. 7 sur «0»
puis sur «I»

Vérier le niveau de gasoil dans le ré-

servoir carburant et contrôler la propreté
(présence d’eau) du circuit d’aspiration
du carburant.

Nettoyer le ltre de ligne.

Demander l’intervention du service
après-vente.

Contrôler.

Nettoyer les ltres du gasoil.

Demander l’intervention du service
après-vente.

PANNES ET REMEDES

Avant toute opération, couper l’alimentation électrique du nettoyeur haute pression en actionnant l’inter-

rupteur omnipolaire ou en débranchant la che de la prise de courant.

CAUSES

Absence de branchement électrique.

Intervention de la protection thermique.

Le raccordement du réseau de distribu

-

tion d'eau est défectueux.

Le ltre de l'eau est bouché.

Le robinet du réseau est fermé.
Le robinet du détergent est ouvert.

Le filtre d'alimentation de l'eau est
bouché.
Le raccordement au réseau de distribu

­tion d'eau est défectueux.
La soupape de régulation de la pression
est réglée sur le minimum.
La buse de la lance est usée.

Soupapes sales ou usées.

Dispositif d'aspiration du détergent sur
la lance ouvert.

Buse bouchée ou déformée.

Alimentation insufsante.

Micro-fuites d’eau du circuit haute
pression.

Le nettoyeur haute pression est inutilisé
depuis au moins 20 minutes et est en
état d’arrêt total.

Absence de gasoil.

Les ltres du gasoil sont bouchés.

Rotation inversée sur les modèles
triphasés.

Etalonnage thermostat.
Filtres bouchés.
Serpentin chaudière obstrué par le
calcaire.

PANNES

Quand on actionne l’interrupteur, le
nettoyeur haute pression ne part pas.

Le jet ne sort pas.

La pompe tourne mais n’atteint pas la
pression nominale.

Avec la lance ouverte, la pression mon

­te et descend. Après 10 impulsions le

nettoyeur haute pression s’arrête et le

voyant “D” g.7 clignote.

En phase by-pass ou total stop le
nettoyeur haute pression s’arrête et le

voyant “D” g.7 clignote.

Le nettoyeur haute pression, après
une période de total stop, ne se re

­met pas en marche et le voyant est
allumé.

Lorsqu’on met le thermostat sur la
température choisie, la chaudière ne
s’allume pas.

Le voyant "F" g.7 clignote.

L’eau n’est pas assez chaude.

!

Français

- 26 -

IMPORTANT :

Pour l'entretien et/ou les réparations, utiliser exclusivement des pièces de rechange d'origine qui garantissent les

principales caractéristiques de qualité et de abilité. La non utilisation de pièces de rechange d'origine dégage le

constructeur de toute responsabilité.

PANNES

La cheminée produit une fumée exces

-

sive.

Aspiration du détergent insufsante.

Le voyant “G” g.7 clignote.

Fuites d'eau par la tête.

Présence d'eau dans l'huile.

CAUSES

Absence de gasoil.
Combustion non correcte.

Carburant altéré par la présence d'impu­retés ou d'eau.

Robinet fermé.
Absence de détergent.
Commande sur la lance non actionnée.
Serpentin ou tuyau bouchés.

Plus de liquide anti-calcaire.

Garnitures d'étanchéité usées.

Garnitures d' étanchéité pare-huile
usées.

REMEDES

Remplir le réservoir de gasoil.

Nettoyer les différents ltres du gasoil.

Demander l’intervention du service
après-vente.
Vider le réservoir et le nettoyer soi

-

gneusement. Nettoyer également les

différents ltres du gasoil.

L’ouvrir.
Remplir le bidon avec du détergent.
Positionner la commande sur la lance.
Demander l’intervention du service
après-vente.

Remplir le réservoir anti-calcaire.

Demander l’intervention du service
après-vente.

Demander l’intervention du service
après-vente.

N.B: pour éteindre les voyants sur le panneau de commande tourner l’interrupteur général “A” g. 7 sur “0” puis sur

“I”.

Español

- 27 -

Enhorabuena! Deseamos darle las gracias.

Adquiriendo esta hidrolimpiadora, Usted ha demostrado que no acepta compromisos: Desea sólo lo mejor.
Hemos preparado este manual para que pueda apreciar plenamente las cualidades y las grandes prestaciones que esta hidro

-

limpiadora le ofrece.

Le aconsejamos que lo lea detenidamente antes de usar la máquina.

PREPARACION DE LA HIDROLIMPIADORA

Continuar con la lectura del presente manual sin conectar la hidrolimpiadora a la red eléctrica e hídrica.

Montaje de la lanza.

Conexión hídrica.

Conexión eléctrica.

El texto ha sido atentamente controlado, sin embargo se ruega que los eventuales errores de imprenta contenidos

en el presente manual sean comunicados al fabricante. Nos reservamos, además, el derecho de mejorar el pro-

ducto, de aportar modicaciones para la puesta al día de esta publicación sin aviso previo.

Queda prohibida toda reproducción, total o parcial del presente manual sin autorización previa del fabricante.

Español

- 28 -

DESCRIPCION DE LOS SIMBOLOS PRESENTES EN LA HIDROLIMPIADORA

NO DIRIGIR EL CHORRO
CONTRA PERSONAS, ANI­MALES, TOMAS DE COR

­RIENTE EN LA MI S M A
MÁQUINA.

ATENCIÓN PELIGRO DE
QUEMADURAS.

ATENCIÓN PELIGRO DE
ELECTROCUTACIÓN.

DESCARGA A TIERRA.

ENTRADA DE AGUA.

SALIDA DE AGUA.

ENCENDIDO MOTOR BOM

-

BA.

ENCENDIDO QUEMADOR.

REGULACIÓN TEMPERA

-

TURA AGUA.

CARBURANTE (GASOIL).

PRODUCTO QUÍMICO (DE

-

TERGENTE).

ANTICALIZA.

Español

- 29 -

Las instrucciones más importantes están señala-

das con el símbolo

PREFACION

El presente manual tiene que ser leído antes de llevar

a cabo la instalación, puesta en marcha y utilización de la
hidrolimpiadora. Este manual constituye parte integrante del
producto. Esta formado por dos partes, una de ellas es de color
amarillo. Leer atentamente las advertencias y las instrucciones
contenidas en este manual ya que dan importantes indicacio­nes sobre la SEGURIDAD DE USO y DE MANUTENCION
(teniendo un cuidado particular en las normas generales de
seguridad contenidas en el anexo amarillo.

CONSERVAR CON CUIDADO ESTE MANUAL PARA CUAL­QUIER CONSULTA SUCESIVA.

El usuario de la hidrolimpiadora y la persona que efectúa

las operaciones de mantenimiento ordinario tiene que conocer
perfectamente el contenido del presente manual.

El usuario tiene que respetar las condiciones de uso de la

máquina previstas por las Normas, en particular tiene que

seguir la clasicación mencionada.

La limpiadora de alta presión, a nes de la protección contra

los choques eléctricos es un aparato de Clase I.

La hidrolimpiadora de agua caliente es regulada en la fábrica

y todos los dispositivos de seguridad contenidos en ella están

sellados. Está prohibido alterar su regulación.

La hidrolimpiadora de agua caliente para el calentamiento del
agua utiliza un quemador alimentado con combustible Diesel.

La limpiadora de alta presión tiene que ser utilizada siempre

sobre un terreno consistente y plano, además no tiene que ser

desplazada durante su funcionamiento o cuando se conecte
con la red eléctrica. Si no se respeta esta prescripción se puede
incurrir en peligro.

La limpiadora de alta presión no debe de ser utilizada en
presencia de atmósfera corrosiva o potencialmente explosiva
(vapores o gas).

La conexión eléctrica tiene que ser realizada por técnicos cali­cados capacitados para operar respetando las normas vigentes
y siguiendo las instrucciones del fabricante.

Una conexión errónea puede provocar daños a personas,
animales o cosas, sin que el fabricante pueda considerarse de
ningún modo responsable.

Las hidrolimpiadoras por agua caliente con potencia inferior

CLASIFICACION

a los 3 kW están dotadas de enchufe para conexión a la red
eléctrica. En este caso comprobar que la capacidad eléctrica de
la instalación y de las tomas de corriente sean adecuadas a la
potencia máxima del aparato que se indica en la placa (kW).
En caso de dudas, dirigirse a personal profesionalmente

calicado.

En caso de incompatibilidad entre la toma de corriente y el en

­chufe del aparato, hacer que personal profesionalmente cali­cado cambie la toma de corriente con otra de tipo adecuado.
Antes de conectar el aparato, comprobar que los datos de la
placa correspondan a los de la red de distribución eléctrica.

No utilizar alargadores para alimentar la limpiadora de alta
presión.

La seguridad eléctrica de este aparato se encuentra asegurada
sólo cuando el mismo se encuentre correctamente conectado

a una ecaz instalación de conexión a tierra, como previsto por

las normas vigentes de seguridad eléctrica.

Es necesario vericar este fundamental requisito de seguridad,

en caso de dudas, solicitar un control a fondo de la instalación

por parte de personal profesionalmente calicado.

El fabricante no puede considerarse responsable de los even

­tuales daños provocados por la falta de conexión a tierra de
la instalación.

La limpiadora de alta presión tiene que conectarse a la red de
alimentación eléctrica mediante interruptor omnipolar con una
apertura de los contactos de por lo menos 3 mm y caracterí

­sticas eléctricas adecuadas al aparato. (este requisito no es
aplicable a las limpiadoras de alta presión que lleven enchufe
con potencia inferior a 3 kW).

El aparato está desactivado de la red de alimentación eléctrica
sólo desenchufándolo o apagando el interruptor omnipolar de
la instalación.

El usuario de la hidrolimpiadora y la persona que efectúa las
operaciones de mantenimiento ordinario tiene que conocer
perfectamente el contenido del presente manual

.

La hidrolimpiadora se considera un aparato de instalación

ja.

Las hidrolimpiadoras con dispositivo “Total stop” tienen que
considerarse apagadas con el interruptor omnipolar en la posi

­ción “O”, o con el enchufe desconectado del tomacorriente.

!

!

!

!

Español

- 30 -

PLACA DE IDENTIFICACION

La placa de identicación con las principales características

técnicas de la hidrolimpiadora se encuentra colocada en el
carro y siempre a la vista.

Comprobar en el momento de la compra que el pro-

ducto lleve la placa. En caso contrario advertir de inmediato
al fabricante y/o al revendedor.
Los aparatos desprovistos de placa no tienen que ser
usados de modo alguno ya que de no ser así, el fabricante
no se asume ninguna responsabilidad. Los aparatos de-

sprovistos de placa tienen que ser considerados anónimos

y, por lo tanto, potencialmente peligrosos.

Este aparato está destinado exclusivamente a a limpieza

de máquinas, vehículos, edicios, utensilios y supercies en

general, aptas para ser lavadas con chorro de alta presión
comprendida entre 25 y 250 bar (60 - 3600 PSI) de soluciones
detergentes.

Este aparato ha sido proyectado para ser usado con detergen

-

tes suministrados o aconsejados por el fabricante. El uso de

otros detergentes o sustancias químicas puede inuir sobre la

seguridad del aparato.

Esta máquina tendrá que ser utilizada sólo y exclusivamente
para el uso para el cual ha sido expresamente proyectada.
Cualquier otro uso será considerado no pertinente y por lo
tanto irrazonable.

Ejemplos de usos irrazonables son:

- El lavado de supercies no aptas para ser lavadas con chorro

de alta presión

- El lavado de personas, animales, aparatos eléctricos o del
mismo aparato.

- La utilización de sustancias químicas no adecuadas.

- Bloquear el gatillo (palanca) de la lanza en posición de
suministro.
El fabricante no puede considerarse responsable de los even

­tuales daños provocados por usos impropios, incorrectos o
irrazonables. Las hidrolimpiadoras en materia de seguridad
están fabricadas de acuerdo con la Norma Europea.

APLICACIONES DE LA MAQUINA

DESEMBALAJE.

Después de desembalar el aparato, comprobar que la hidro

­limpiadora se encuentre íntegra. En caso de dudas no utilizar
la máquina. Consultar con el propio vendedor.

No deje al alcance de los niños los elementos de embalaje
(bolsas, cajas, clavos, etc.), ya que son fuentes de peligro.
Elimínelos o consérvelos respetando las normativas medioam

­bientales nacionales.

MONTAJE DE PARTES SEPARADAS DE LA MAQUINA.

La máquina ha sido ensamblada por el fabricante por todo
aquello que se reere a las partes fundamentales y de se­guridad.
Por motivos de embalaje y transporte, algunos de los ele

­mentos secundarios de la hidropulidora son suministrados
desmontados.
El usuario tendrá que efectuar el montaje de estas partes
siguiendo las instrucciones suministradas en cada kit de
montaje.

OPERACIONES PRELIMINARES

!

LLENADO DEL DEPOSITO
DE COMBUSTIBLE.

Llenar el depósito con com

-

bustible para motores diesel

(g. 1).

FIG. 1

No usar nunca combustible distinto del que se indica

en la placa de identicación.

Durante el funcionamiento de la hidrolimpiadora controlar

periódicamente el nivel de combustible. El funcionamiento

sin combustible puede provocar daños a la bomba del
gasoil.

!

Diesel

Español

- 31 -

CONEXION A LA RED DE ALIMENTACION ELECTRICA.

La conexión a la red eléctrica de la hidrolimpiadora tiene que ser

efectuada por técnicos calicados y capacitados para operar

respetando las normas y leyes vigentes.
Comprobar que los datos de la placa de identicación corre­spondan a los de la red de distribución eléctrica.

El cable eléctrico tiene que estar protegido contra aplasta

-

mientos accidentales.

No utilizar el aparato con el cable de alimentación estro­peado.

El uso de cualquier aparato eléctrico exige el respeto de
algunas reglas fundamentales:

• No tocar el aparato con manos o pies mojados o húmedos.

• No usar el aparato con los pies descalzos o con indumentos
no apropiados.

• No tirar del cable de alimentación o del aparato para desen

­chufarlo de la toma de corriente.
(Para hidrolimpiadoras con una potencia inferior de 3 kW
equipadas con enchufe).

La limpiadora de alta presión, a nes de la protección contra

los choques eléctricos es un aparato de Clase I.

De no respetarse cuanto descrito, el fabricante no
se considerará responsable por ninguno de los daños
eventualmente provocados por un uso negligente de la
máquina.

FIG. 3

DISPOSITIVOS DE MANDO Y CONTROL.

Antes de la conexión a la red de alimentación hídrica es
necesario conocer la función de los dispositivos de mando y
control de la hidrolimpiadora.
Efectuar esta operación siguiendo todo lo que se explica en el

manual de instrucciones consultando las respectivas guras.

FIG. 2

FIG. 6

FIG. 5

CONEXION A LA RED HI­DRICA.

Conectar el tubo de alimen

-

tación a la red (g. 5A) y al

empalme de la hidrolimpiado-

ra (g. 5B).

Comprobar que la red sumi

-

nistre la cantidad y la presión

de agua sucientes para el

funcionamiento de la hidro­limpiadora 2 ÷ 8 bar (29 ÷ 116
PSI). Temperatura máxima
del agua de alimentación
50°C (122 °F).

Conectar el tubo de alta pre

-

sión a la hidrolimpiadora (g.
5C) y a la lanza (g. 6).

IMPORTANTE:
La hidrolimpiadora tiene
que funcionar con agua
limpia.
Agua sucia o con arena,
productos químicos cor­rosivos, disolventes, pro­vocan graves daños a la
hidrolimpiadora.
La inobservancia de cuanto
arriba mencionado, exo­nera al fabricante de toda
responsabilidad y repre­senta un uso negligente del
producto.

LENADO DEL DEPOSITO
DE DETERGENTE.

Elegir entre la gama de pro

­ductos aconsejados el más
adecuado para el lavado que
se desea realizar y diluirlo

en agua (g. 2), según los

consejos indicados en los
paquetes del producto.
Llenar el bidón de detergen

­te con el producto diluido

(g. 3).

Pida a su revendedor el ca

­tálogo de los detergentes que
pueden ser utilizados según el
tipo de lavado a realizar y del

tipo de supercie a tratar.

Después de usar un deter

­gente, el circuito de aspiración
del detergente tiene que ser
aclarado con agua limpia.

!

!!!

!

RELLENO DEL DEPÓSITO
CON ANTICAL.

Rellene el depósito con solu­ción antical. Utilice exclusiva­mente productos recomenda­dos por el fabricante o por el
revendedor, siguiendo minu­ciosamente las instrucciones
dadas en el envase. (No
derrame el producto antical
en el medio ambiente).

FIG. 4

Chemical

Anti-ScaleAnti-Scale

Español

- 32 -

Protegerse contra el lanzamiento de cuerpos sólidos o
sustancias corrosivas utilizando indumentos de protección
adecuados.

La utilización de la limpiadora de alta presión tiene que ser
evaluada según la zona en que se lleve a cabo el lavado (ej.
industrias de alimentación, industrias farmacéuticas, etc).
Tendrán que ser respetadas las respectivas normas de se

-

guridad.

La limpiadora de alta presión, a nes de la protección contra

los choques eléctricos es un aparato de Clase I.

No dirigir el chorro contra sí mismo ua los demás para
limpiar indumentos o zapatos.

Durante el uso está prohibido bloquear el gatillo (palanca)
de la lanza en posición de suministro.

La hidrolimpiadora por agua caliente para calentar el agua
utiliza un quemador alimentado con combustible diesel. El
utilizar otro tipo de combustible puede resultar peligroso.

Antes de efectuar cualquier tipo de operación de limpieza
y/o manutención, separar el aparato de la red de alimentación
eléctrica e hídrica.

Periódicamente, por lo menos una vez al año, hacer revisar
los dispositivos de seguridad en uno de nuestros centros de
asistencia técnica.

Si se debe utilizar el aparato en un local cerrado, es
necesario instalar un sistema de aspiración de los humos y
ventilación adecuado a los locales.

No obstruir las aberturas y rendijas de ventilación, de
eliminación del calor o la chimenea de salida de humos para
las hidrolimpiadoras por agua caliente.

No utilizar el aparato con el cable de alimentación estro

­peado.
En caso de que el cable estuviera estropeado, para cambiarlo
dirigirse sólo y exclusivamente a uno de nuetros centros de
asistencia. El cable de alimentación de este aparato no puede
ser cambiado por el usuario.

El cable de alimentación eléctrica nunca tiene que estar
tenso y su recorrido tiene que estar protegido de aplastamientos
accidentales.

En caso de avería o/y mal funcionamiento del aparato,
apagarlo (desconéctela de la red de alimentación eléctrica,
mediante el interruptor omnipolar, o desconectando el enchufe
del tomacorrientes, para hidrolimpiadoras con una potencia
inferior a 3 kW, e hídrica) y no intervenir en él.

Dirigirse a uno de nuestros centros de asistencia técni­ca.

El uso de cualquier aparato eléctrico exige el respeto de

algunas reglas fundamentales:

• No tocar el aparato con manos o pies mojados o húmedos.

• No usar el aparato con los pies descalzos o con indumentos

no apropiados.

• No tirar del cable de alimentación o del aparato para desen

­chufarlo de la toma de corriente.
(Para hidrolimpiadoras con una potencia inferior de 3 kW
equipadas con enchufe).

La limpiadora de alta presión no debe ser utilizada por
niños, adolescentes ni personas incapaces (en estado de
embriaguez, etc.).

Utilizar solamente accesorios originales que ofrecen ga

-

rantía de un funcionamiento seguro del aparato.

El tubo exible de conexión entre la lanza y la limpiadora de

alta presión no tiene que estar estropeado. En caso de estarlo,
cambiarlo de inmediato.

Tubos, juntas y acoplamientos para alta presión son im

­portantes para la seguridad de la limpiadora de alta presión.
Utilizar sólo repuestos originales aprobados por el fabricante.

No utilizar la limpiadora de alta presión cuando se encuen

­tren presentes en su rayo de acción personas y/o animales.

Los chorros de alta presión pueden resultar peligrosos

si sometidos a un uso no correcto. El chorro no tiene que ser

nunca dirigido hacia personas y/o animales, aparatos eléctricos

ni hacia el mismo aparato.

El chorro de agua con alta presión genera una fuerza de
reacción sobre la lanza. Mantener bien agarrado el mango de
la lanza.

La utilización de la limpiadora de alta presión tiene que
hacerse según el tipo de lavado que tiene que ser efectuado.

ADVERTENCIAS GENERALES DE INSTALACION Y USO

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

!

Español

- 33 -

FIG. 9

USO DE LA LANZA DOBLE

(g. 9).

La doble lanza permite selec

­cionar el chorro de agua a baja
y alta presión. La selección
de la presión se realiza con la
pistola en pos. 1. Alta presión
pos. 2. Baja presión pos. 3.

PARADA DE LA
HIDROLIMPIADORA.

1) Apagar el quemador giran-

do el regulador de temperatu-

ra hasta la pos. “0” (g. 7B).

2) Hacer funcionar la hidrolim­piadora con agua fría durante
por lo menos 30" para enfriar
la caldera.

3) Después de usar con

detergente, aclare el circuito
con agua A.P.: haga funcionar
la bomba durante 1 minuto

con el grifo de dosicación

completamente cerrado.

4) Parar la hidrolimpiado­ra girando el interruptor de
encendido hasta la pos. “0”

(g. 7A).

5) Descargar la presión del
tubo A.P. apretando la palanca
de la pistola.

6) Desconecte la hidrolim­piadora de la red eléctrica
mediante el interruptor om­nipolar, o desconectando el
enchufe del tomacorriente.

7) Cerrar el grifo de alimenta-

ción del agua (g. 5A).

FIG. 7

USO DE LA HIDROLIMPIA-

DORA

TABLERO DE MANDOS.
A - Interruptor de encendido.
B - Regulador de tempe-

ratura.

C - Grifo de dosicación del

detergente (Cuando dispo­nible).
D - Luz indicadora de co­nexción a la red electrica/
Microperdidas (Cuando di­sponible).
E - Luz quemador (Cuando
disponible).
F - Luy indicadora de falta
de gasóleo. (Cuando dispo­nible).
G - Luz indicadora de falta de

antical (si está disponible).

FIG. 8

PUESTA EN MARCHA DE LA HIDROLIMPIADORA.

1) Abrir el grifo de alimentación del agua (g. 5A).

2) Conecte la hidrolimpiadora a la red eléctrica mediante el inter-

ruptor omnipolar, o conectando el enchufe al tomacorriente.

3) Poner en marcha la hidrolimpiadora girando el interruptor de

encendido hasta la pos. “I” (g. 6A).

El chorro de agua a alta presión genera una fuerza de reacción
sobre la lanza. Tome con fuerza la empuñadura de la lanza.

4) Apretando la palanca de la empuñadura y comenzar el
lavado.

5) Para el funcionamiento de la hidrolimpiadora con agua
caliente, girar el regulador de temperatura (g. 6B) colocán­dolo en el valor deseado según el tipo de lavado y del tipo de

supercie por tratar.

En algunas modelos hay que power el interruptor de encendido

(g. 6A) en la posición agua caliente, antes de realizar las fases

indicadas en el presente apartado.

Cuando accione o suelte la palanca de la empuñadura de
la lanza, se pone en marcha o se para el motor de las hidro

-

limpiadoras que están equipadas con el sistema “Total stop”.

No bloquee la palanca de la empuñadura en la posición
de salida del agua.

IMPORTANTE:

Para eliminar las eventuales
impuridades o burbujas de
aire del circuito hidráulico,
efectuar una primera pue­sta en marcha sin lanza,
dejando que salga el agua
durante algunos segundos.
Eventuales impuridades
podrían atascar la boquilla
e impedir el funcionamiento

(g. 8).

FIG.10

Cuando deje sola la hi­drolimpiadora, incluso tempo­ralmente, apáguela mediante
el interruptor omnipolar, o
desenchúfela.

Las hidrolimpiadoras con
dispositivo “Total stop” tienen
que considerarse apagadas
con el interruptor omnipolar
en la posición “O”, o con el
enchufe desconectado del
tomacorriente.

Cuando no utilice la
hidrolimpiadora, cierre el
dispositivo de seguridad de la

empuñadura. (g.10).

No haga funcionar en
seco la hidrolimpiadora pues
provoca graves daños a las
juntas estancas de la bomba.

!

!

!

!

!

!

Español

- 34 -

FIG.11

REGULACION DE LA PRE­SION Y UTILIZACION DE LA
FASE VAPOR.

El presente capítulo se

reere a los modelos que

llevan el dispositivo de “Re-

gulador de presión”.
El dispositivo regulador de
presión (g.11) permite re­gular la presión de trabajo.
Girando el botón C en el
sentido de las agujas del reloj
(B) (mínimo), se obtiene una
reducción de la presión de
trabajo.

CONSEJOS PARA EL USO DE DETERGENTES

Esta hidrolimpiadora ha sido proyectada para ser usada con los
detergentes suministrados o aconsejados por el fabricante.

El uso de otros detergentes o sustancias químicas puede inuir

en la seguridad de la hidrolimpiadora.

1) Para la compatibilidad con el medio ambiente, es acon-
sejable utilizar el producto detergente de forma razonable,
siguiendo las indicaciones que se encuentran el el paquete del
producto.

2) Elegir entre la gama de los productos aconsejados aquél
que resulta más apropiado al lavado por efectuar y diluirlo
con agua siguiendo los consejos indicados en el paquete del
producto o en el catálogo de los detergentes más adecuados
al tipo de hidrolimpiadora por frío o por calor.

3) Pida a su revendedor el catálogo de detergentes.

Durante e funcionamiento con agua hirviendo en
“Fase Vapor”, mantenerse lejos de las aberturas de los
humos de descarga (peligro de quemaduras).

Al nalizar a utilización de la “Fase Vapor”, girar el botón
del termostato “B” hasta la posición “0” (g. 7), dejar

enfriar el aparato durante unos 3 minutos con la pistola
abierta.

Girar el botón del termostato “B” (g. 7) hasta la posición vapor,

se obtendrá de este modo un aumento de la temperatura del
agua en salida.
A temperatura de trabajo superior a 95°C (203°F) la presión
de trabajo tiene que ser < 32 bar (460 PSI).

Utilizar la boquilla para vapor suministrada como acce­sorio.

FASES OPERATIVAS PARA UN CORRECTO LAVADO CON
USO DE LOS DETERGENTES.

1) Preparar la solución detergente más adecuada a la suciedad

o a la supercie por lavar.

2) Accionar la hidrolimpiadora, abrir el grifo del detergente (si
lo hay), activar el mando de aspiración del detergente que se

encuentra en la lanza y cubrir la supercie por lavar actuando

de abajo hacia arriba. Dejar que haga efecto durante algunos
minutos.

3) Aclarar esmeradamente toda la supercie procediendo de

arriba hacia abajo con agua caliente o fría a alta presión.

4) Después de usar con detergente, aclare el circuito con agua

A.P.: haga funcionar la bomba durante 1 minuto con el grifo de

dosicación completamente cerrado.

MANUTENCION

SOLO LAS OPERACIONES AUTORIZADAS EN EL

PRESENTE MANUAL PODRAN SER EFECTUADAS POR

EL USUARIO. QUEDA PROHIBIDA CUALQUIER OTRA

INTERVENCION

Para llevar a cabo las operaciones de manutención de
la caldera, de la bomba de presión, de las partes eléctricas y
de todas aquellas partes que tengan función de seguridad es
necesario dirigirse a uno de nuestros Centros de Asistencia.

Antes de realizar cualquier tipo de manutención desco

-

necte la hidrolimpiadora de la red eléctrica mediante el interrup­tor omnipolar, o desconectando el enchufe del tomacorriente
e idrica, cerrando el grifo de alimentación (Véanse capítulos
conexión a la red eléctrica e hídrica). Finalizada la manutención,
antes de conectar, volver a conectar la hidrolimpiadora a la red
eléctrica e hídrica, comprobar que todos los paneles de cierre

hayan sido montados correctamente y jados con los tornillos

previstos.

De no respetar estas indicaciones se puede correr peli-

gro de electrocutación.

PRECAUCIONES CONTRA LAS HELADAS

La hidrolimpiadora no tiene que ser expuestas a las
heladas.

Al nalizar el trabajo o durante paradas largas, en caso de que

la hidrolimpiadora fuera almacenada en ambientes con riesgo
de heladas, es obligatorio usar un antihielo para prevenir graves
daños al circuito hidráulico.

!

!

!

C

B

Español

- 35 -

CAMBIO DE LA BOQUILLA DE ALTA PRESION.

Periódicamente es necesario cambiar la boquilla de alta
presión montada en la lanza ya que se trata de un compo

-

nente sujeto a normal desgaste debido al funcionamiento. El
desgaste generalmente se nota por un descenso de la presión
de funcionamiento de la hidrolimpiadora. Para el eventual
cambio dirigirse al abastecedor y/o revendedor para obtener
las debidas instrucciones.

DESINCRUSTACION.

Periódicamente es también necesario efectuar la operación de
desincrustación ya que la caliza presente en el agua se deposita
en el interior del circuito hidráulico y del serpentín obstruyéndolo
con el pasar del tiempo.

Conar este trabajo a uno de nuestros centros autorizados
les hará ahorrar dinero y aumentará la eciencia de la

hidrolimpiadora.

FIG.12

FIG.16

FIG.15

LIMPIEZA DEL FILTRO Y
DEL DEPOSITO DEL GA­SOIL.

Desmontar el ltro de línea
del gasoil y cambiarlo (g.

15). Efectuar el cambio pe­riódicamente.

Vaciar el depósito del gasoil.

Actuar en el tapón de desagüe

(g. 16) (Cuando disponible) y

hacer salir las eventaules im­puridades a un recipiente.
Aclarar el depósito con gasoil
limpio y cerrar el agujero de
desagüe.

FIG.13

FIG.14

FIG.17

LIMPIEZA DEL FILTRO DEL
AGUA.

Periódicamente limpiar el ltro

del agua quitando las even-

tuales impuridades (g. 17)

OPERACIONES PARA EL
USO DEL ANTIHIELO.

(g. 12)

1-Cerrar la alimentación hídri­ca (grifo), desconectar el
tubo de alimentación y hacer
funcionar la hidrolimpiadora
hasta su completo vaciado.
2-Para parar la hidrolimpiado­ra, coloque el interruptor de
encendido en la posición “0”.
3- Preparar un recipiente
con la solución del producto
antihielo.
4-Introduzca el tubo de ali­mentación en el recipiente con
el líquido anticongelante.
5-Ponga en marcha la hi­drolimpiadora colocando el
interruptor de encendido en
la posición “I”.
6-Hacer funcionar la hidro­limpiadora hasta que salga el
antihielo por la lanza.
7-Hacer aspirar antihielo
también con la aspiración del
detergente.
8-Desconecte la hidrolim­piadora de la red eléctrica
mediante el interruptor om­nipolar, o desconectando el
enchufe del tomacorriente.
9 - Para hydro-limpiadoras
que ueven tanque de agua,
hay que pover la solución,
preparada como indicado en
el punto 3, directamente el
el tanque.

El anticongelante es un
producto que puede conta

­minar; por lo tanto, úselo con
cuidado y observe las instruc­ciones que están indicadas en
el envase del producto (No lo
tire en el medio ambiente).

Para cambiar el aceite de
las hidrolimpiadoras sin tapón
de descarga, diríjase al centro
de asistencia técnica.

CONTROL DEL NIVEL Y
CAMBIO DEL ACEITE DE
LA BOMBA.

Controlar periódicamente el
nivel de aceite de la bomba de
alta presión a través del indi

-

cador (g. 13A) o la varilla de
control del nivel (g. 13B).

En caso de que el aceite
tuviera un aspecto lechoso,
llamar enseguida la Asisten

­cia Técnica.
Cambiar el aceite transcur

­ridas las primeras 50 horas
de trabajo y, sucesivamente,
cada 500 horas o una vez
al año.
Actuar de la manera siguien

­te:
1 - Desenroscar el tapón de
desagüe situado debajo de la

bomba (g. 13C).

2 - Desenroscar el tapón con
la varilla de control del nivel

(g. 13).

3 - Dejar gotear completamen­te el aceite en un recipiente
y entregarlo a un centro de
recogida autorizado para la
eliminación.
4 - Enroscar el tapón de de­sagüe e introducir el aceite

por el oricio superior (g. 14)

hasta el nivel marcado en el

indicador (g. 14B).

Usar exclusivamente aceite
SAE 15 W40.

!

!

!

Español

- 36 -

TABLA RESUMEN DE LA MANUTENCION EXTRAORDINA­RIA A REALIZAR POR EL CENTRO DE ASISTENCIA.

Descripción de las operaciones:

Caldera:

Limpieza serpentín Cada 200 horas
Desincrustación serpentín Cada 300 horas

Limpieza bomba gasoil Cada 200 horas
Cambio boquilla gasoil Cada 200 horas
Regulación electrodos Cada 200 horas
Cambio electrodos Cada 500 horas

Cambio juntas bomba A.P. Cada 500 horas
Cambio boquilla lanza Cada 200 horas
Regulación y control de
los dispositivos de seguridad 1 vez al año

TABLA RESUMEN DE LA MANUTENCION ORDINARIA A
REALIZAR POR EL USUARIO.

Descripción de las operaciones:

Control del cable eléctrico
tubos - empalmes de presión Cada vez que
se use

Cambio aceite bomba A.P. Cada 50 horas
Cambios sucesivos aceite bomba A.P. Cada 500 horas

Cambio y limpieza ltros gasoil Cada 100 horas

Limpieza depósito gasoil Cada 100 horas

Limpieza ltro agua Cada 50 horas

IMPORTANTE:

Los tiempos indicados están calculados con condiciones de funcionamiento normales. Para usos particularmente pesados

disminuir los intervalos de cada operación.

Para la manutención y/o reparación utilizar sólo repuestos originales que ofrecen las majores características de

calidad y abilidad. No utilizar repuestos originales, exonera al fabricante de toda responsabilidad la cual se traspa-

sa a quien efectúa la reparación.

ALMACENAJE

En caso de almacenaje durante un periodo largo, es necesario desconectar las fuentes de alimentación, vaciar los depósitos
que contienen los líquidos de funcionamiento y efectuar a protección de aquellas partes que podrían resultar perjudicadas por
la acumulación de polvo.
Engrasar las partes que se podrían estropear en caso de secarse, como son los tubos de conducción. Al ponerla en funciona

-

miento, controlar que no haya grietas o cortes en los tubos de conexión hidráulica.
Elimine los aceites y productos químicos de acuerdo con las leyes vigentes.

DESGUACE

Cuando se decida no volver a usar la hidrolimpiadora, se aconseja inutilizarla quitando el cable de alimentación de la energía
eléctrica. Se aconseja además eliminar todas aquellas partes que podrían constituir un peligro, especialmente para los niños
que podrían utilizar la hidrolimpiadora para jugar. Ya que la hidrolimpiadora es un producto de desecho especial, desmontar y
dividir en partes homogéneas, eliminarla entonces según las normas vigentes.

No utilizar como piezas de repuesto las partes desmontadas para el desguace.

Español

- 37 -

INCONVENIENTES - REMEDIOS

Antes de efectuar cualquier operación desconecte la hidrolimpiadora de la red eléctrica mediante el interruptor omni-

polar, o desconectando el enchufe del tomacorriente.

CAUSAS

No existe conexión eléctrica

Intervención de la protección térmica

Conexión defectuosa con la red hidráu

­lica.
Filtro del agua atascado
Grifo de red cerrado
Grifo del detergente abierto.

Filtro de alimentación del agua atascado.
Conexión con la red hidráulica defec

­tuoso.
Válvula de regulación de presión regulada
al mínimo.
Boquilla lanza gastada.

Válvulas sucias o desgastadas

Dispositivo aspiración detergente en lanza
abierto.

Boquilla atascada o deformada.

Alimentación insuciente.

Micropérdidas de agua del circuito de
alta presión.

La hidrolimpiadora no se utiliza desde
hace 20 minutos como mínimo y está en
estado de parada total.

Falta gasoil.

Filtros del gasoil atascados.

Regulación del termostato.
Filtros atascados.
Serpentín caldera atascado de caliza.

Falta gasoil.
Combustión no correcta.

Combustible alterado con presencia de
impuridades o agua.

REMEDIOS

Controlar la tensión de red (consultar
características técnicas).
Restablecer (en caso de ulterior in

­tervención consultar con la asistencia
técnica)

Controlar

Limpiarlo
Abrirlo
Cerrarlo

Limpiarlo
Controlarla.

Regularla.

Solicitar intervención Centro de Asi

­stencia.
Cerrarlo

Limpiarla y llamar al Centro de Asi

­stencia.
Controlar.

Contacte al Centro de asistencia téc

­nica.

Reactive girando el interruptor general

“A” g. 7 hacia pos. “0” y luego hacia

pos. “I”.

Comprobar el nivel de gasoil en el
depósito del combustible y controlar la
limpieza (presencia de agua) del circuito
de aspiración del combustible.

Cambiar el pequeño ltro de línea.

Controlar.

Limpiar ltros del gasoil

Solicitar la intervención del Centro de
Asistencia.

Llenar el depósito de gasoil.

Limpiar los distintos ltros del gasoil.

Richiedere intervento Centro di Assi

­stenza.
Vaciar el depósito y limpiarlo esmera

­damente. además limpiar los distintos

ltros de gasoil.

INCONVENIENTES

Girando el interruptor la hidrolimpiadora
no arranca.

No suministra el chorro

La bomba gira pero no alcanza la pre

-

sión nominal.

Con la lanza abierta la presión baja y
sube.Transcurridos 10 impulsos la hi

-

drolimpiadora se detiene y el indicador

“D” g. 7 parpadea.

En by-pass o total stop la hidrolimpia

-

dora se detiene y el indicador “D” g.

7 parpadea.

Tras un total stop, la hidrolimpiadora no
arranca y el indicador está encendido.

Poniendo el termostato en la tempera­tura elegida no se obtiene el encendido
de la caldera.

El indicador “F” g. 7 parpadea.

Agua no sucientemente caliente.

Excesivo humo por la chimenea.

Español

- 38 -

IMPORTANTE:

Para la manutención y/o reparación utilizar sólo repuestos originales que ofrecen las mejores características de

calidad y abilidad. En caso de no utilizarse repuestos originales el fabricante declina toda responsabilidad.

INCONVENIENTES

Aspiración de detergente insuciente.

El indicador “G” g. 7 parpadea.

Pérdidas de agua desde el cabezal

Presencia de agua en el aceite.

CAUSAS

Grifo cerrado.
Destergente gastado.
Mando en la lanza no accionado.
Serpentín o tubo atascados.

Líquido antical terminado.

Juntas estancas gastaas.

Sellos de aceite gastaos.

REMEDIOS

Abrirlo.
Llenar el bidón con detergente.
Posicionar el mando en la lanza.
Solicitar la intervención del Centro de
Asistencia.

Llene el depósito de antical.

Solicitar la intervención del Centro de
Asistencia.

Solicitar la intervención del Centro de
Asistencia.

N.B. Para poner a cero las señalizaciones de los indicadores en el tablero de mandos, gire el interruptor general “A”

g. 7 hacia la pos “0” y después hacia la pos. “I”.

• Model

DH 2004

Technical data

• Power supply ~

V

Hz

• Absorbed power HP

• Pressure psi

• Flow rate gpm

• Fuel consumption gph

• Water out-put °F

temperature

• Fuel tank gal

• Detergent tank gal

• Discaling tank gal

• High pressure hose ft

• Power cable ft

• Lance thrust N

• Noise Lp dB (A)

Lw dB (A)

• Weight lb

• Dimensions in

1

115 / 120

60

5.0

2000

50

18

78

93

330

42.5x28.3x34.3

• Thermal capacity kW

7.4

4.0

1.8

68

86 ÷ 284

7.4

0.53

Cod. PLDC40013 - 02/2007

Delco Cleaning Systems.

1111 E. Lake Francis Drive - Siloam Springs, AR 72761
Phone 1-800-BUY-DELCO Fax [phone]

Your DELCO Distributor is:
