АВТОМАТИЧЕСКОЕ ЗАЩИТНОЕ ПОКРЫТИЕ
RollEnergy
EVOLUTION
Соответствуют норме NF P 90-308
ТЕХНИЧЕСКАЯ ИНСТРУКЦИЯ
Установка / Эксплуатация / Обслуживание / Уход / Рекомендации по безопасности
Page 2
(2 упаковки)

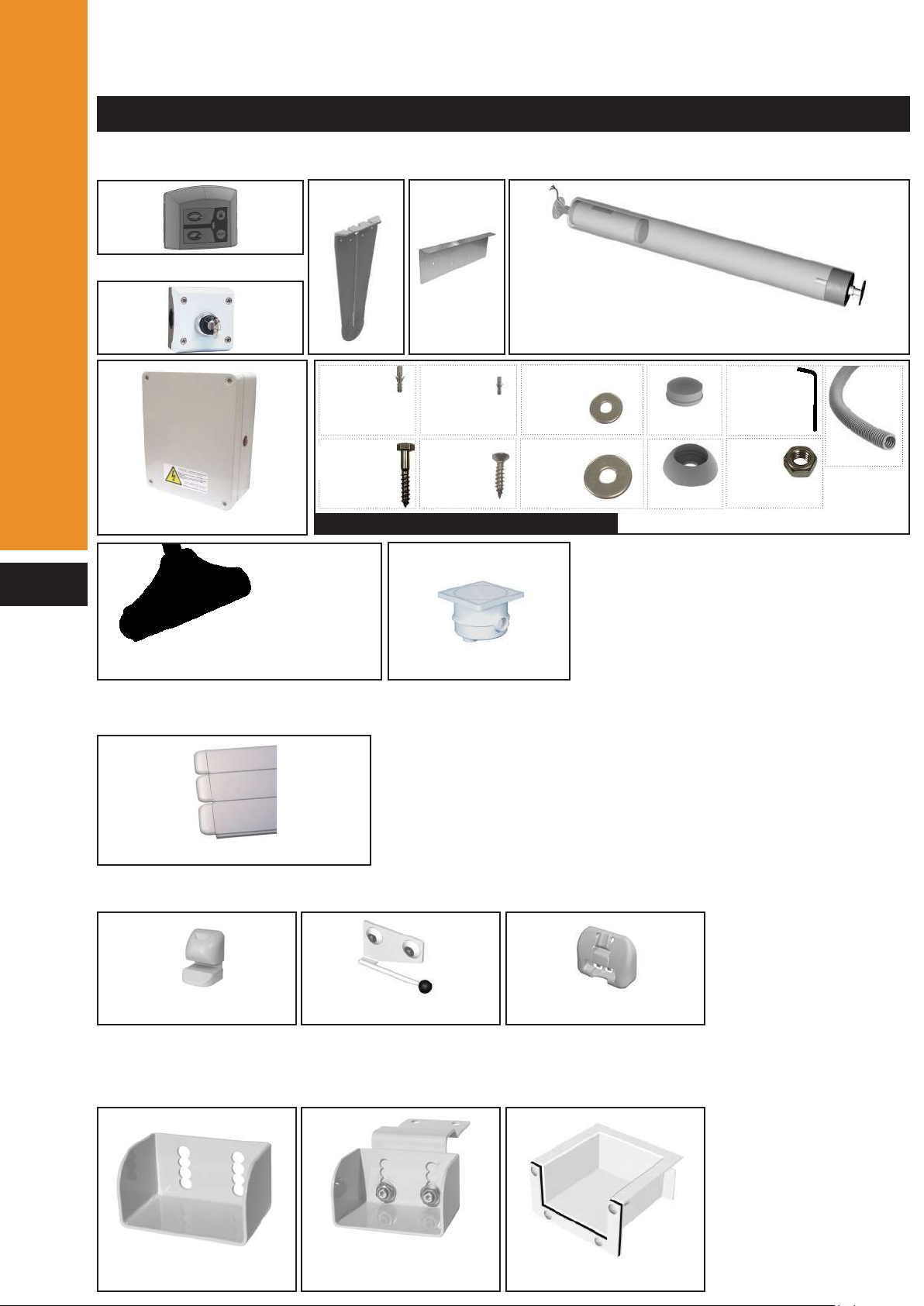

Электрощит
2
x1
x1
x1
Дюбель
Ø12
x8
Фундаментный
болт M8x80
x8
Набор деталей гидроизоляции
Противовес
Количество варьируется
по ширине бассейна
x2
Разметочный
шаблон
Дюбель
Ø8
x4
Болт
M6x30
x4 x8
«ОПЦИЯ»
Соединительный блок
Барабан из анодированного алюминия с
мотором в полом боксе
Шайба
Ø8,4x15
x8
Шайба
Ø8,4 x 24
x8
x8
Шестигранный ключ
для винтов с внутренним
шестигранником № 4
x1
гайка
M8
x8
1 м
x1
x1x1
«Модель и цвет зависит от управления» (количество упаковок варьируется)
Панели 69 мм
Фиксирующие узлы «Модель зависит от управления» (1 упаковка)
Quick-Lock
Петля Push-lock
3 варианта крепления: Дюбели - Заделка - Скоба
«Модель зависит от управления» (1 упаковка)
Шурупами к стенке
Регулируемая скоба
плоская регулируемая скоба
заделываемая деталь
Page 3
«Модель зависит от управления»
(1 упаковка)
(1 упаковка)
«ОПЦИЯ»
Для опоры балки со
скобой или дюбелями
«Модель зависит от управления» (1 паллета)
ИПЕ
Для заделываемой
опоры балки
(для бассейнов шириной > 6 м)
3
T25
№ 10
№ 13
№17
Ø8 - 12 - 20

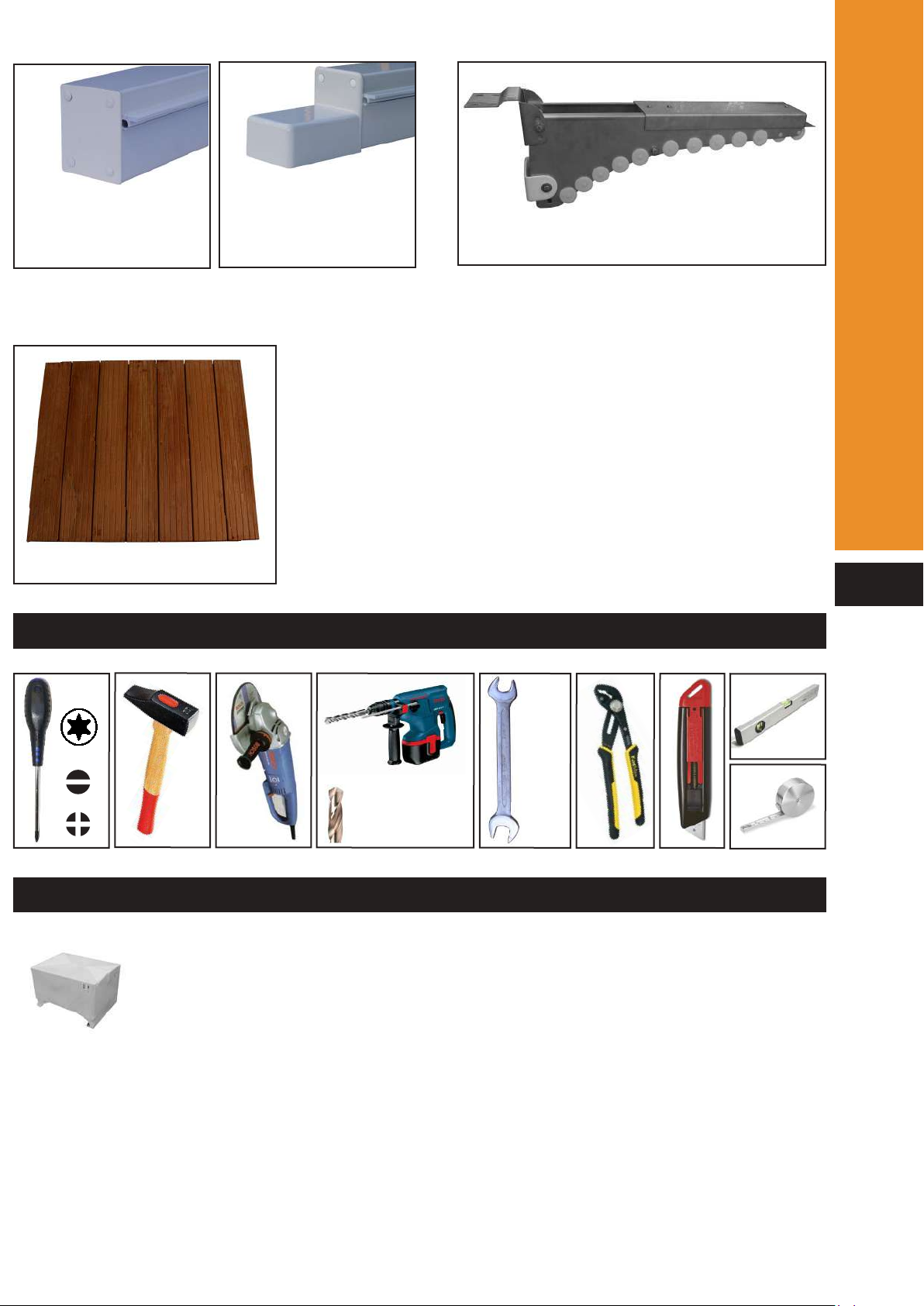

Пластина + щит: 1 упаковка 0,65 x 0,45 x 0,25 -- 40 кг
Барабан с мотором: 1 упаковка 0,20 x 5,10 м --- 40 кг
Балка: 1 упаковка 0,15 x 0,15 х 5,10 м --- 40 кг
Опора балки: 1 упаковка 0,30 x 0,20 x 0,20 м --- 10 кг
Настил: 1 паллета 1,20 x 1,00 х 0,50 -- 100 кг
Панели: 5 упаковок 0,25 x 0,20 х 5,00 м --- 250 кг
Фиксирующий узел: 1 упаковка 0,30 x 0,20 x 0,20 м или 0,75 x 0,25 x 0,15 м --- 5 КГ
Page 4
Для бассейнов из бетона, пенобетона, монолитной кладки и полого кирпича.
Для бассейнов с изоляцией из полиэфирного волокна или плит необходимо предусмотреть
бетонное ограждение и блоки заделки для крепления пластин и наборов сцепления.
Количество бетона (в литрах) для 1 блока заделки пластины: Площадь бассейна (м²) x 2,5 = x литров бетона

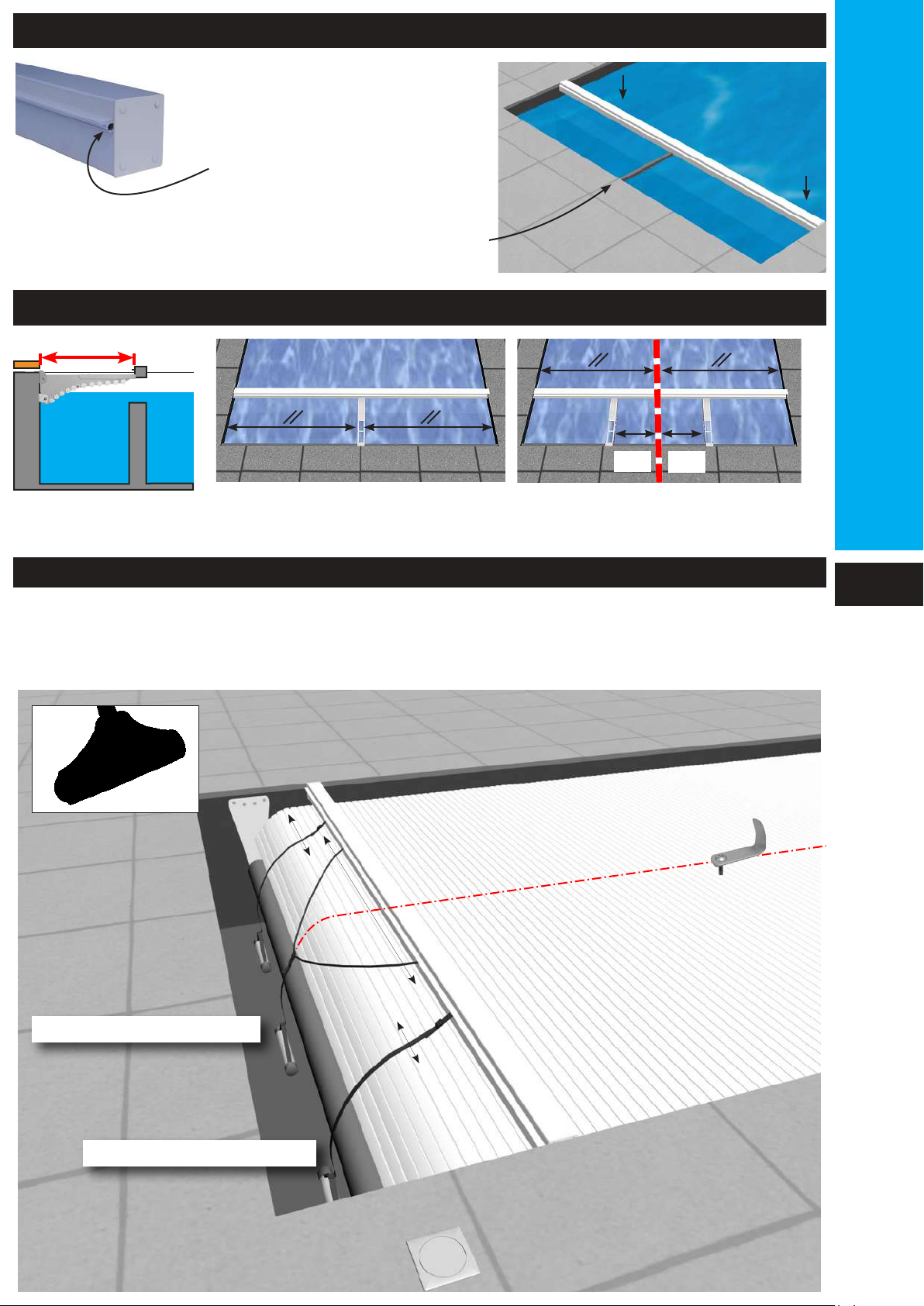

Открытый бассейн: полотно скручено в бокс жалюзи, покрытый настилом.
Они находятся на балке, установленной в опорах, которые крепятся заделкой, скобой или
дюбелями.
Ось наматывания полотна (барабан + мотор в полом боксе) погружена на глубину 55 см от
поверхности воды и поддерживается 2 пластинами, закрепленными на стене.
Питание подается от электрощита, расположенного в техническом помещении.
Регулировка крайних положений полотна осуществляется непосредственно на щите.
Управление открытием и закрытием осуществляется с помощью выключателя,
расположенного в месте, с которого виден бассейн.
Полотно состоит из герметичных панелей с подвижными соединениями, которые плавают
на поверхности воды.
4
Page 5

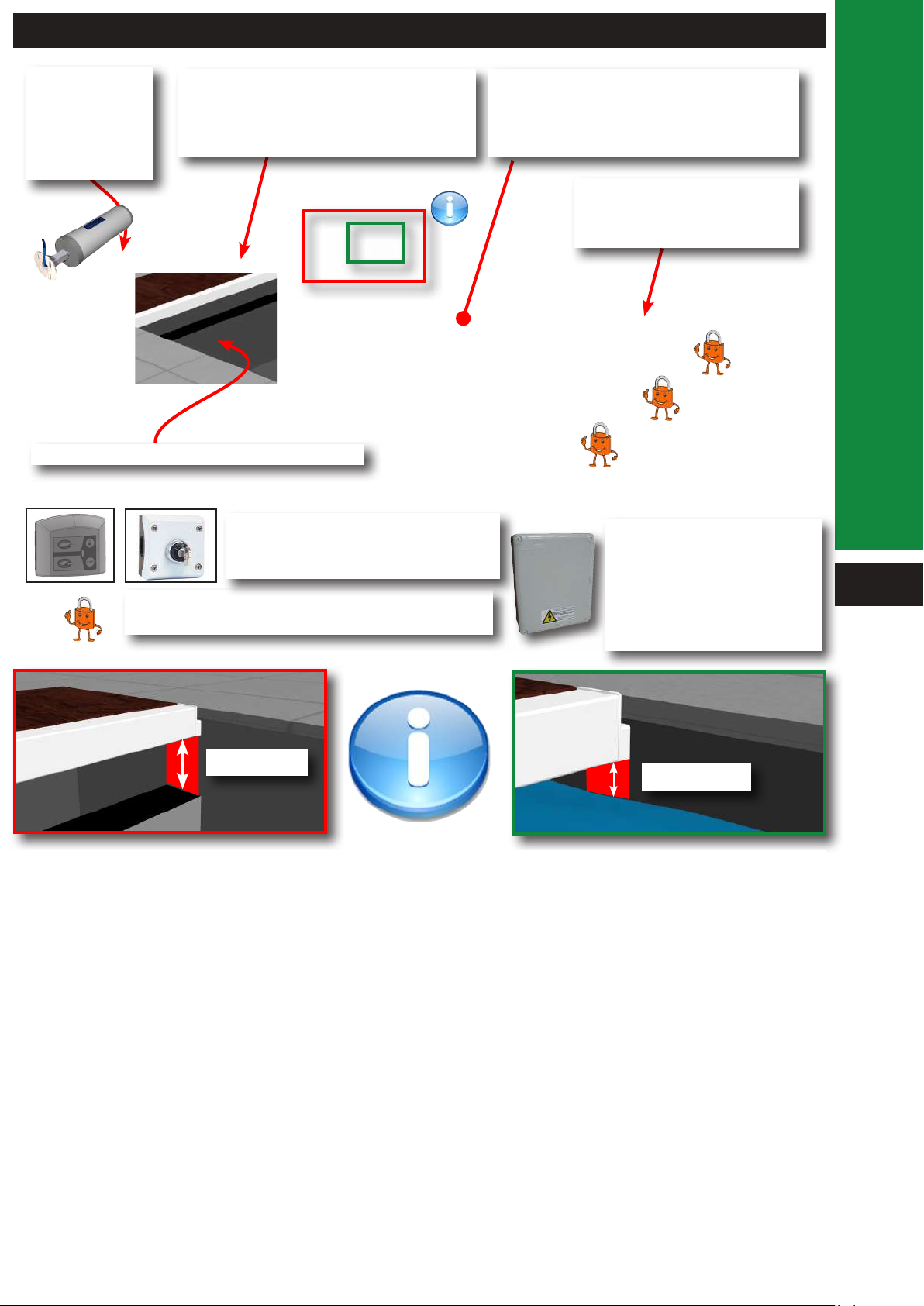

Погружной мотор,
соответствующий
всем стандартам
для электрического
оборудования
Разделительная стенка или Sécuriwall
Система фиксации, приводимая в действие
инструментом или механизмом двойного действия.
Настил, требующий использования
инструмента или силы свыше 5 кг
для подъема. «Минимальный вес
элемента составляет 11 кг»
контакт поддерживается во время
закрытия бассейна с сохранением
визуального контакта с бассейном
Панели.
(материал соответствует требованиям
сопротивления старению, указанным
в стандарте NF T 54 405-1)
Максимальный общий
зазор 70 мм между стеной
и полотном
Щит соответствует стандартам
для электрического оборудования:
C 15-100
NF EN 60335
NF EN 61000-6-3
NF EN 55014-1
15 см макс
4 см мин
Page 6
R
I - 100
R
I - 100
сторона
мин. внутр.
бокс
жалюзи
сторона
мин. внутр.
бокс
жалюзи
I
I
скиммер

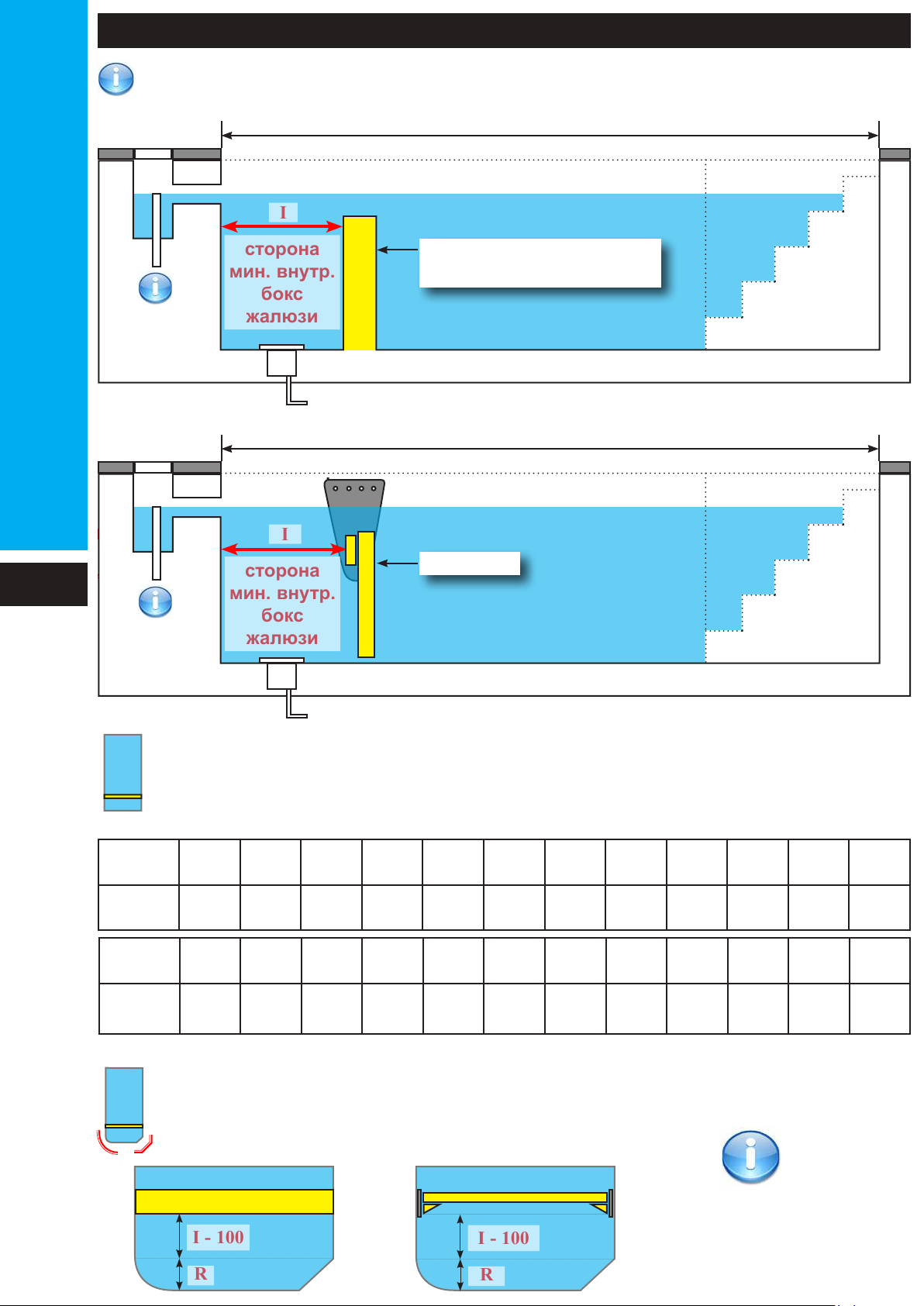

L = Длина бассейна (с лестницей и ступеньками)
Переливное
отверстие
регулятор
уровня воды
Донное отверстие
L = Длина бассейна (с лестницей и ступеньками)
скиммер
6
Переливное
отверстие
регулятор
уровня воды
Донное отверстие
L
(в м)
I
(в мм)
L
(в м)
I
(в мм)
< 6 6-7 7-8 8-9 9-10 10-11 11-12 12-13 13-14 14-15 15 -16 16-17
548 574 598 621 643 664 684 703 722 740 758 775
17-18 18-19 19-20 20-21 21-22 22-23 23-24 24-25 25-26 26-27 27-28 28-30
791 мм807 мм823 мм839 мм854 мм869 мм883 мм897 мм911 мм925 мм938 мм965
мм
Sécuriwall
Сторона I
(меньшая сторона внутри бокса)
Page 7

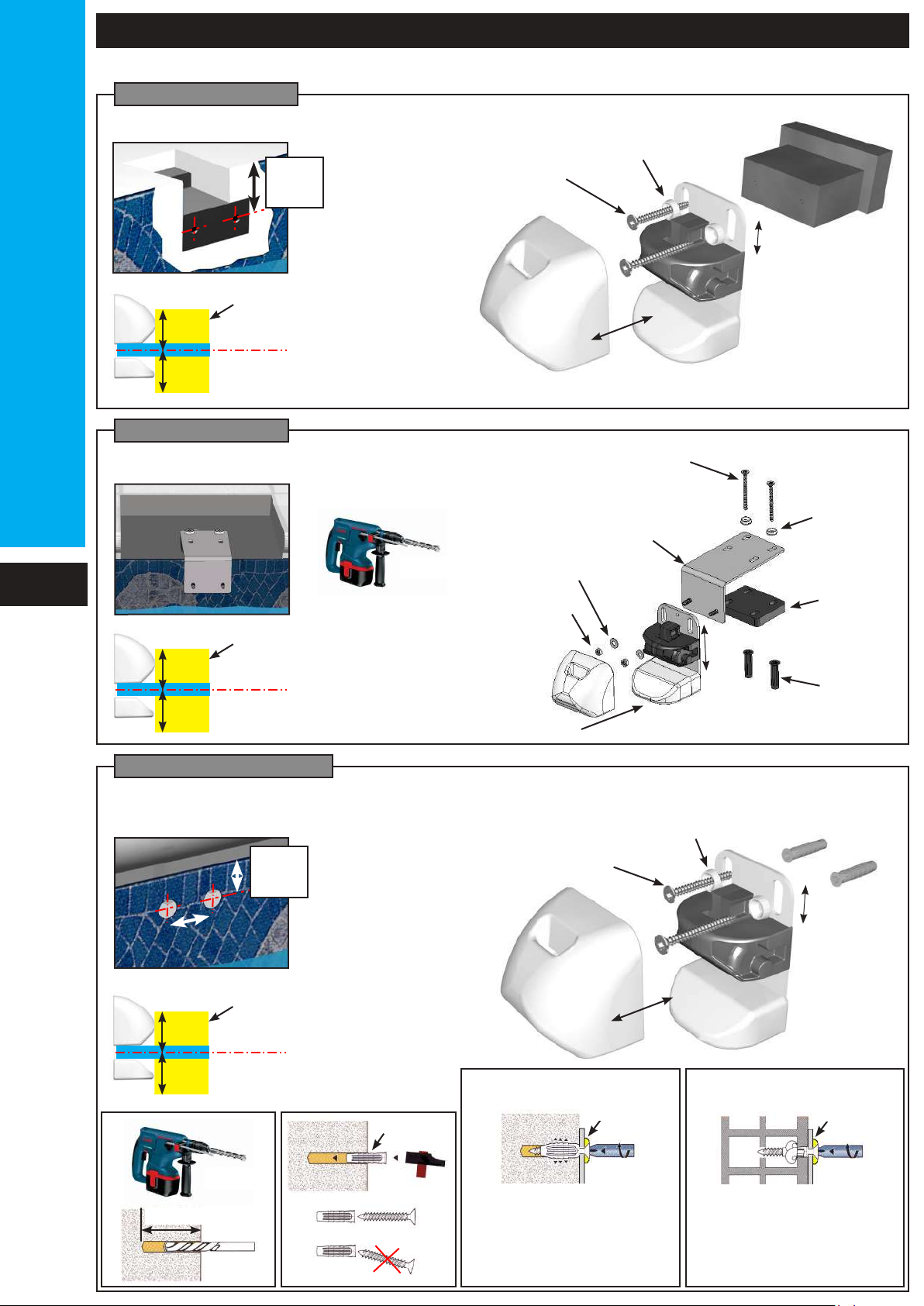

Острый угол
I
C = I / 2
C + 25 мм
Центр габаритного размера
Срезанными радиусом или углами
C + 25 мм
C = I / 2
I
C - 25 мм
C - 25 мм
вода
вода
с бортиком

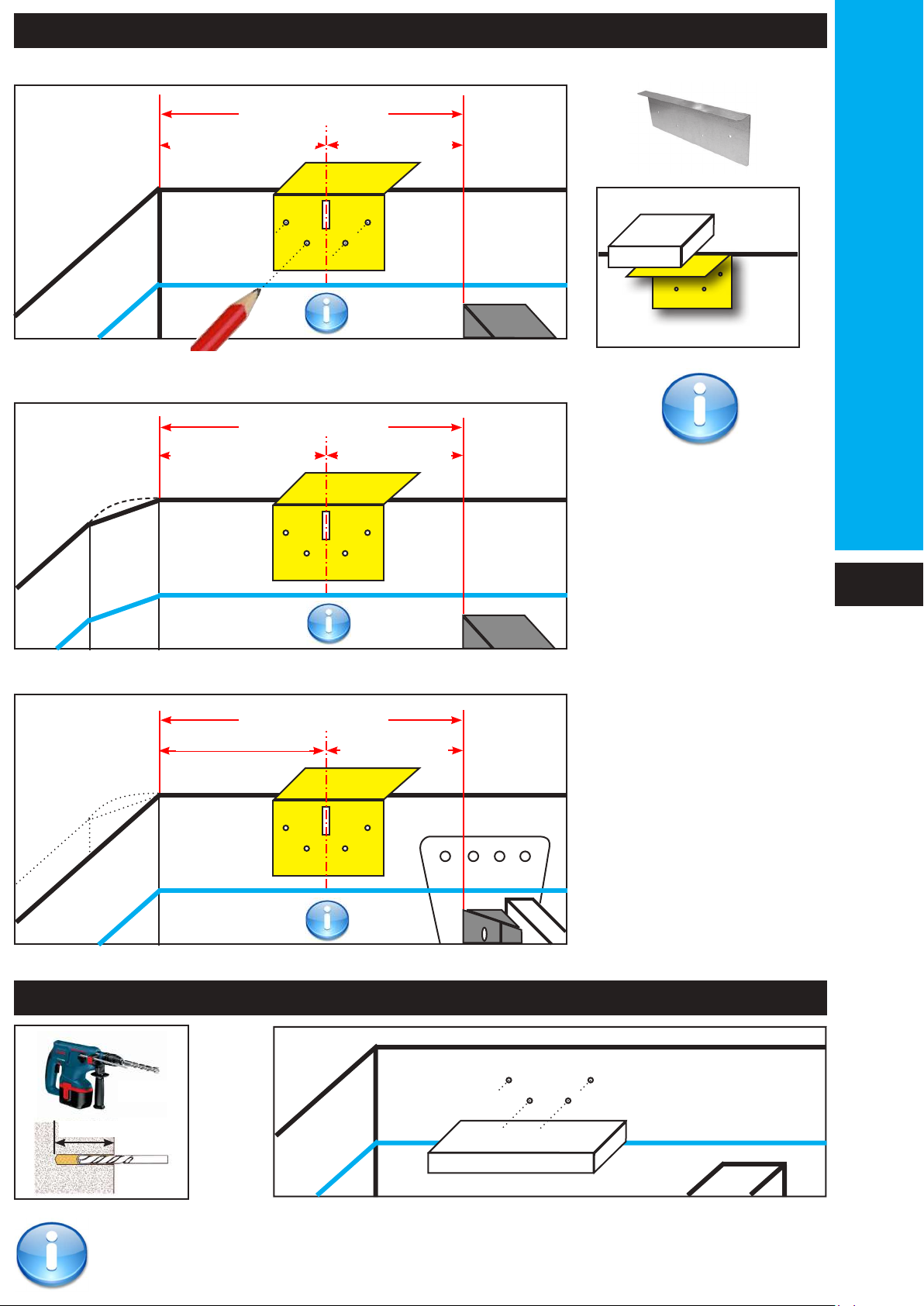

- Выполните разметку с
двух сторон бокса жалюзи.
- Пластины должны
крепиться над уровнем
воды.
7
C = I / 2
Ø12
Центр габаритного размера
I
C + 25 мм
Центр габаритного размера
C - 25 мм
вода
80 мм «минимум»
- Тщательно очистите отверстия.
- Для бассейнов с водой уложите полистироловую плитку или плитку из другого
материала на воду, чтобы удержать пыль во время сверления.
вода
Page 8

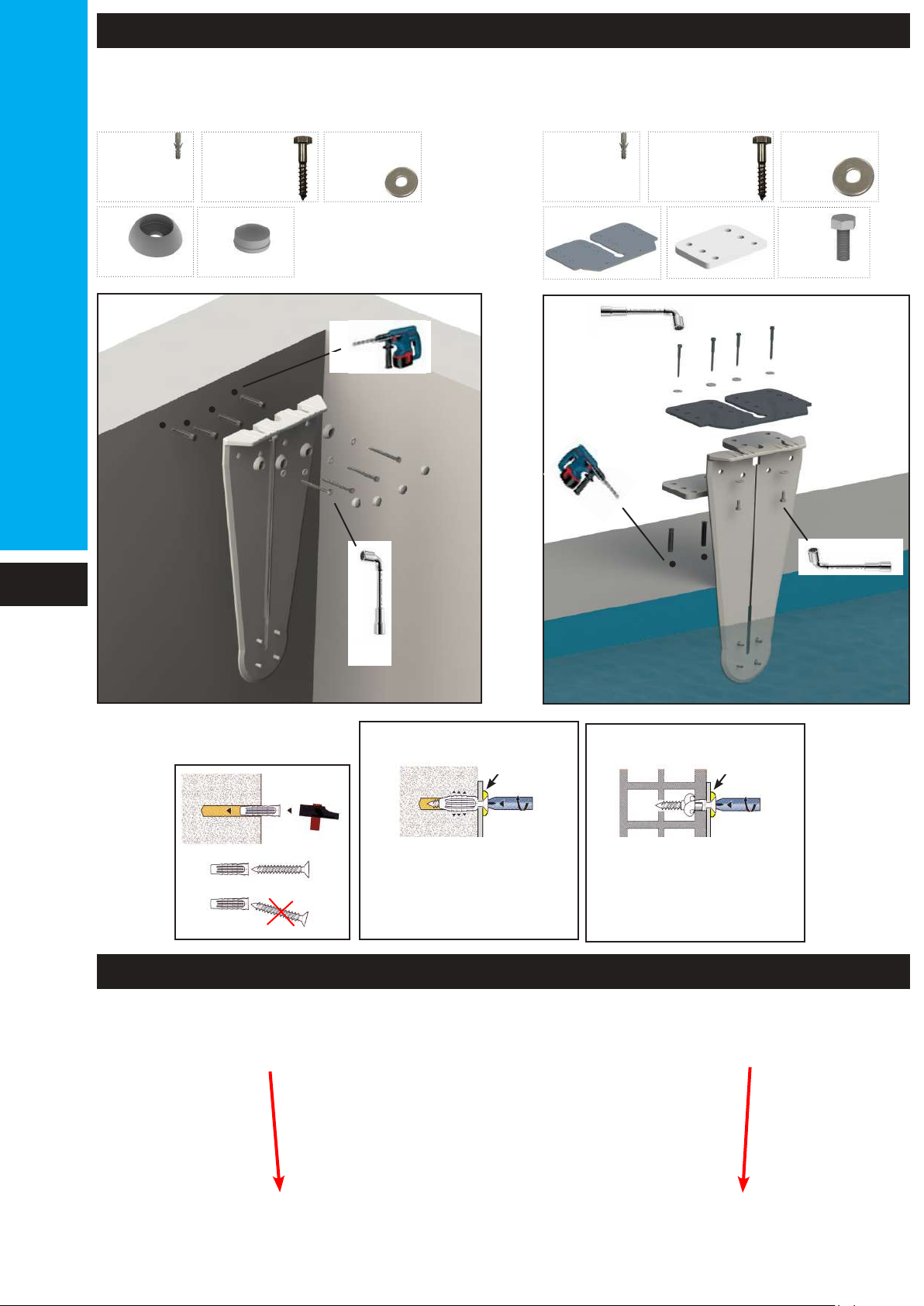

Предусмотрите проход для кабеля мотора через соединительный блок (страница 14).
Дюбель
Ø12
x8
Фундаментный
болт M8x80
x8x8 x8
x8
Шайба
Ø8,4x15
Ø12
x4
Шайба
Ø8,4x24
x4
Дюбель
Ø12
Фундаментный
болт M8x80
x8x8 x8
x2
№ 13
Ø12
8
Дюбель
№ 13
Шайба
После появления
сопротивления прекратите
вкручивать шуруп, вы
только ухудшите качество
крепления.
№ 13
Шайба
После появления
сопротивления выполните
3 поворота отверткой и
завершите затяжку.

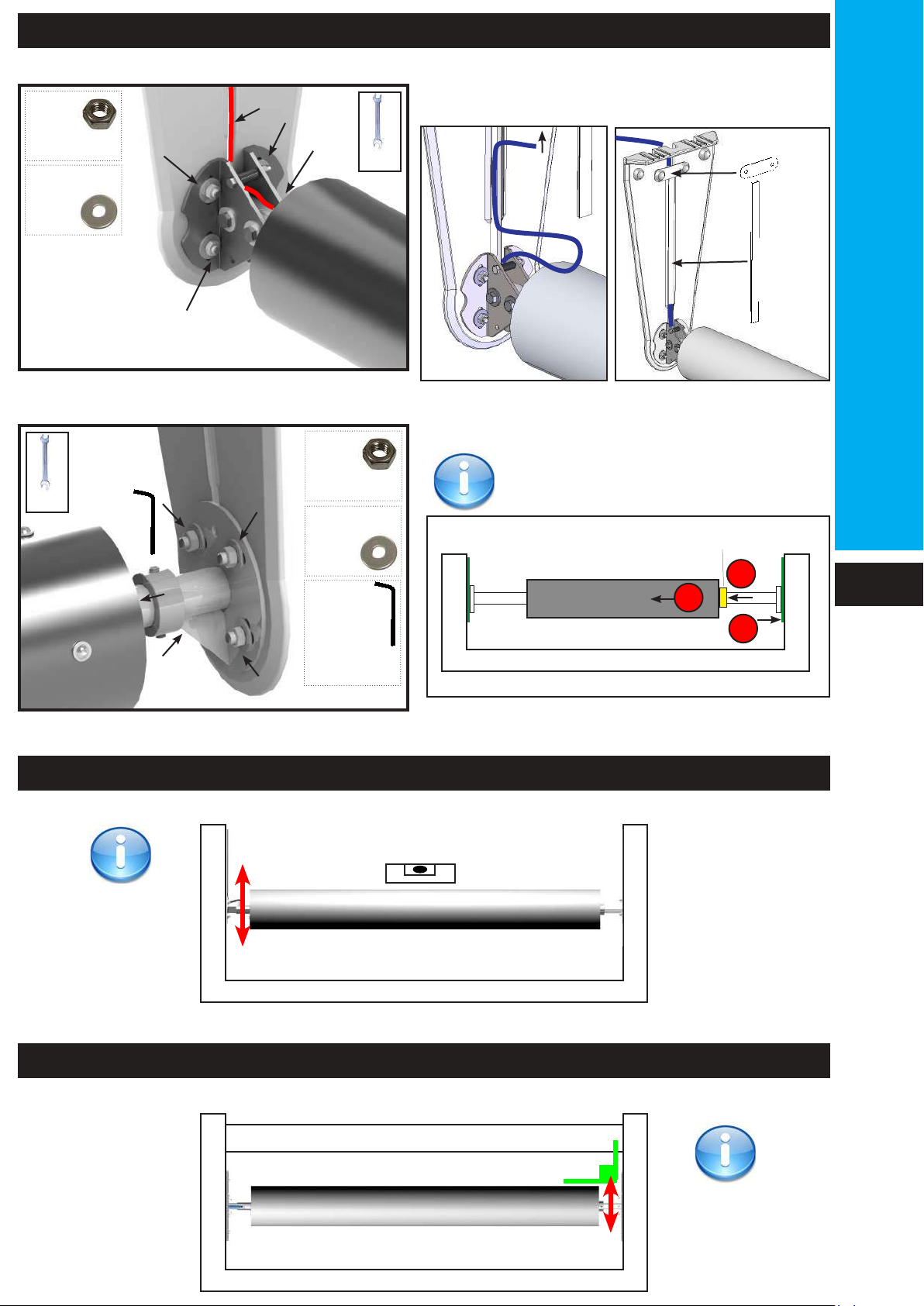

Стойка с мотором
- Не переносите барабан за кабель мотора.
- Если бассейн наполнен, дайте мотору заполниться водой.
Page 9
гайка
M8
кабель мотора
x4
№ 13
Шайба
Ø8,4 x 24
x4
гайка
M8
x4
№ 13
Шайба
Ø8,4 x 24
x4
Шестигранный
ключ для винтов
с внутренним
шестигранником
№ 4
x1
Проведите кабель мотора по пазу в
пластине.
Пластины должны размещаться
по стенкам.
Крепежное кольцо
3
1
2
стойка с мотором
Простая стойка
Регулировка
бокс жалюзи
Page 10

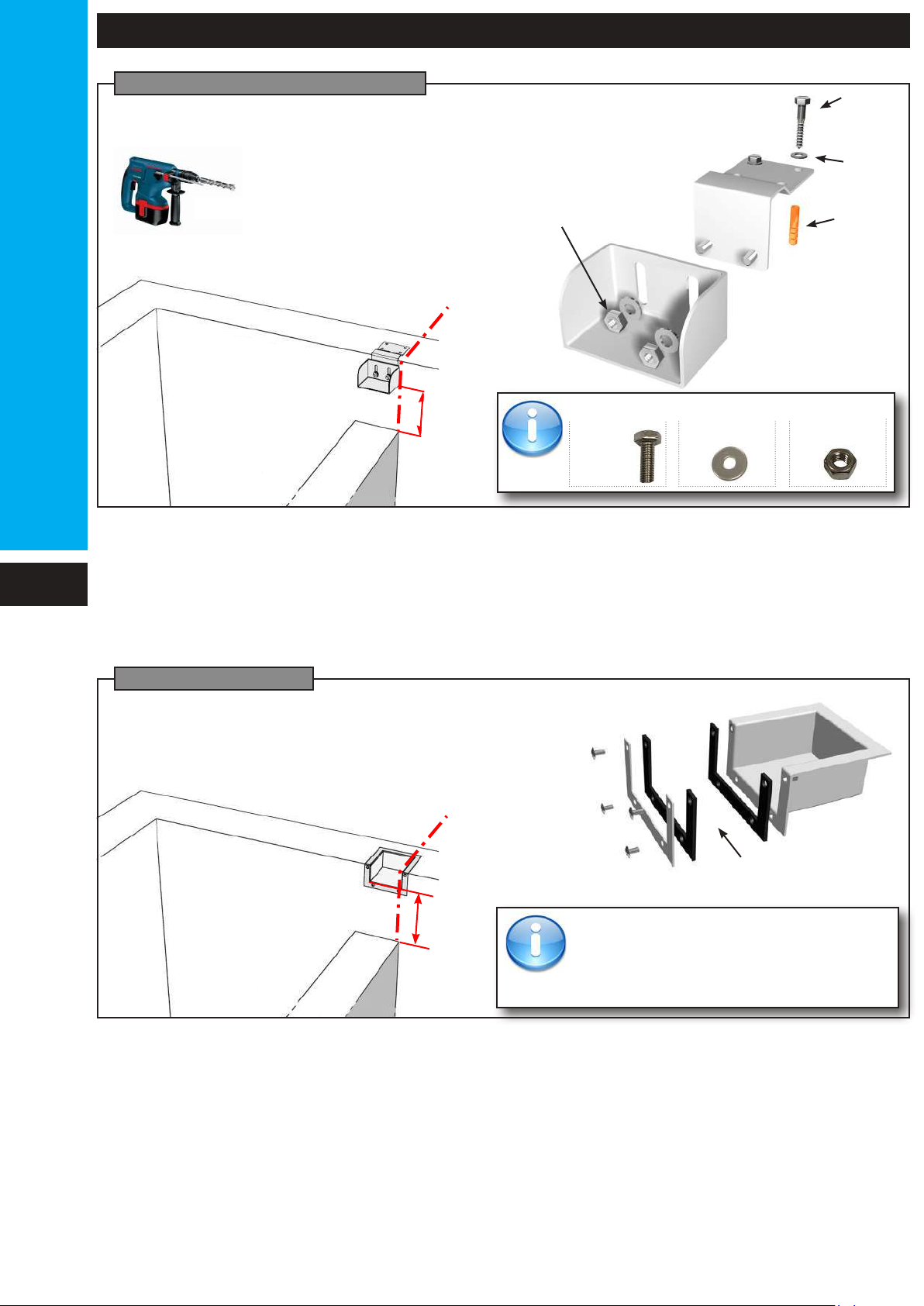

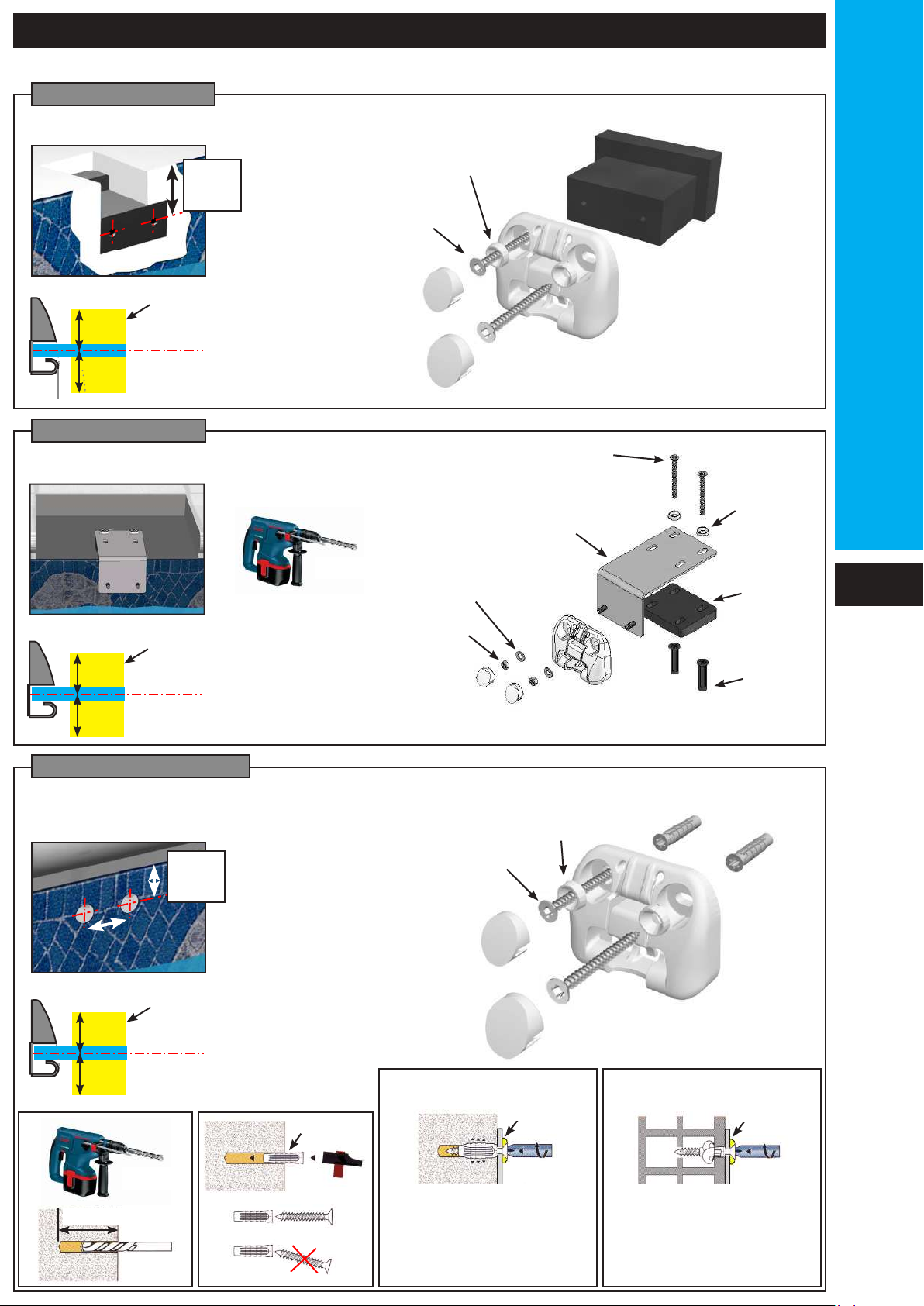

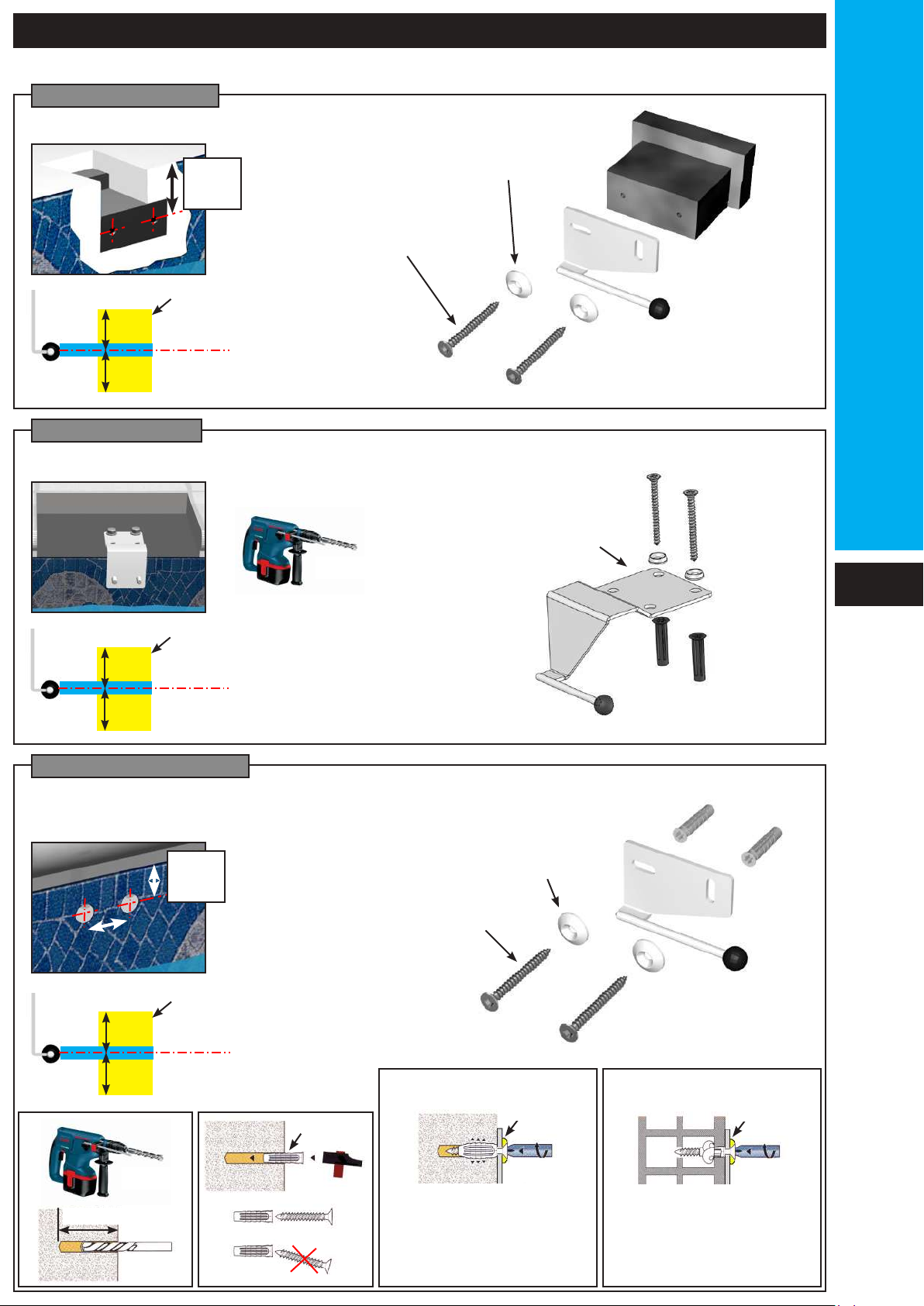

Для бассейнов из бетона или плит
Ø12
Выровняйте внутренний
край блока со стеной
15 см
макс
Бокс жалюзи
Крепежная скоба
Гайка нерж. сталь A4 M10
Крепление на панелях:
Болт TH
M8 x 20
Шайба Ø8
Фундаментный
болт нерж.
сталь A4
M10 x 60
Шайба
Ø10
Нейлоновый
дюбель
Ø12
гайка М8
Для бассейнов из бетона
Выровняйте внутренний
край блока со стеной
Бокс жалюзи
15 см
макс
Прокладка 1
Прокладка 2
Болт
Накладка
Прикрепите прокладку 1 на блок перед
размещением пленки-лайнера.
Установите прокладку 2, накладку и затяните.
Обрежьте пленку-лайнер резаком.
Пленка-лайнер
Заделываемый
блок
Page 11

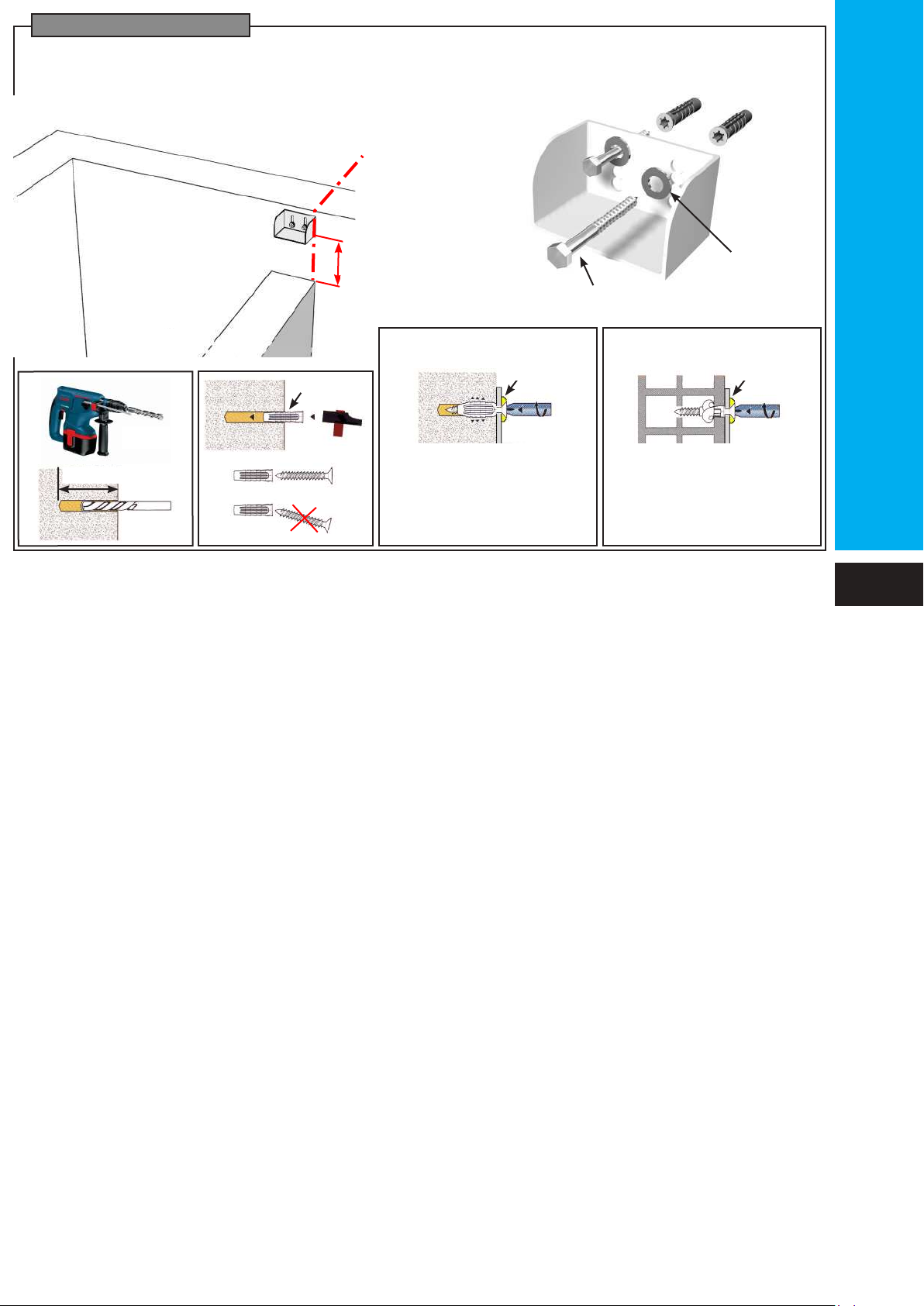

Для бассейнов из бетона и стеновых блоков, а также для
бассейнов с толщиной стен равной или превышающей 8 мм
Выровняйте внутренний
край блока со стеной
Дюбель универсальный 12 х 60
Бокс жалюзи
Ø12
80 мм «минимум»
Дюбель
15 см
макс
После появления
сопротивления прекратите
вкручивать шуруп,
вы только ухудшите
качество крепления.
фундаментный болт TH M8 х 80
Шайба
После появления
сопротивления
выполните 3 поворота
отверткой и завершите
Шайба
Ø8,4 x 24
Шайба
затяжку.
11
Page 12
Шестигранный
ключ вставной №4
паз
+
упаковка Начало жалюзи

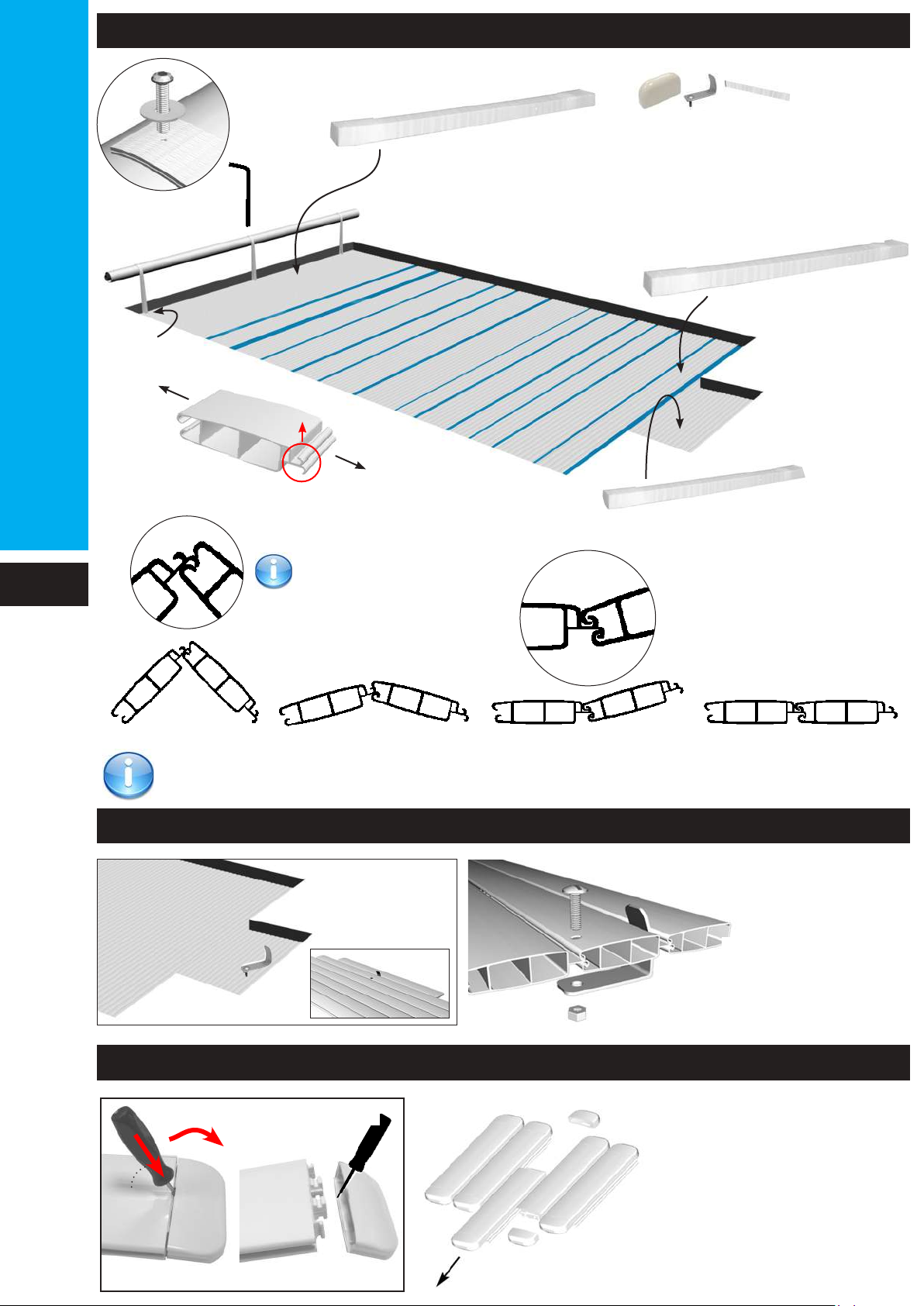

Уложите панели на воду и скрепите
между собой.
упаковка Конец жалюзи
выемка
12
Повторяйте эти действия до тех пор, пока все панели не будут скреплены между собой.
верх
выступ
низ
по всей длине
панели
упаковка лестница
последняя
панель лестницы
1
≈ 45°
с помощью маленькой плоской отвертки
2
Панели 69 мм
Для бассейнов
с лестницей
Page 13
сторона бокса жалюзи
Опора телескопической
балки
1 м

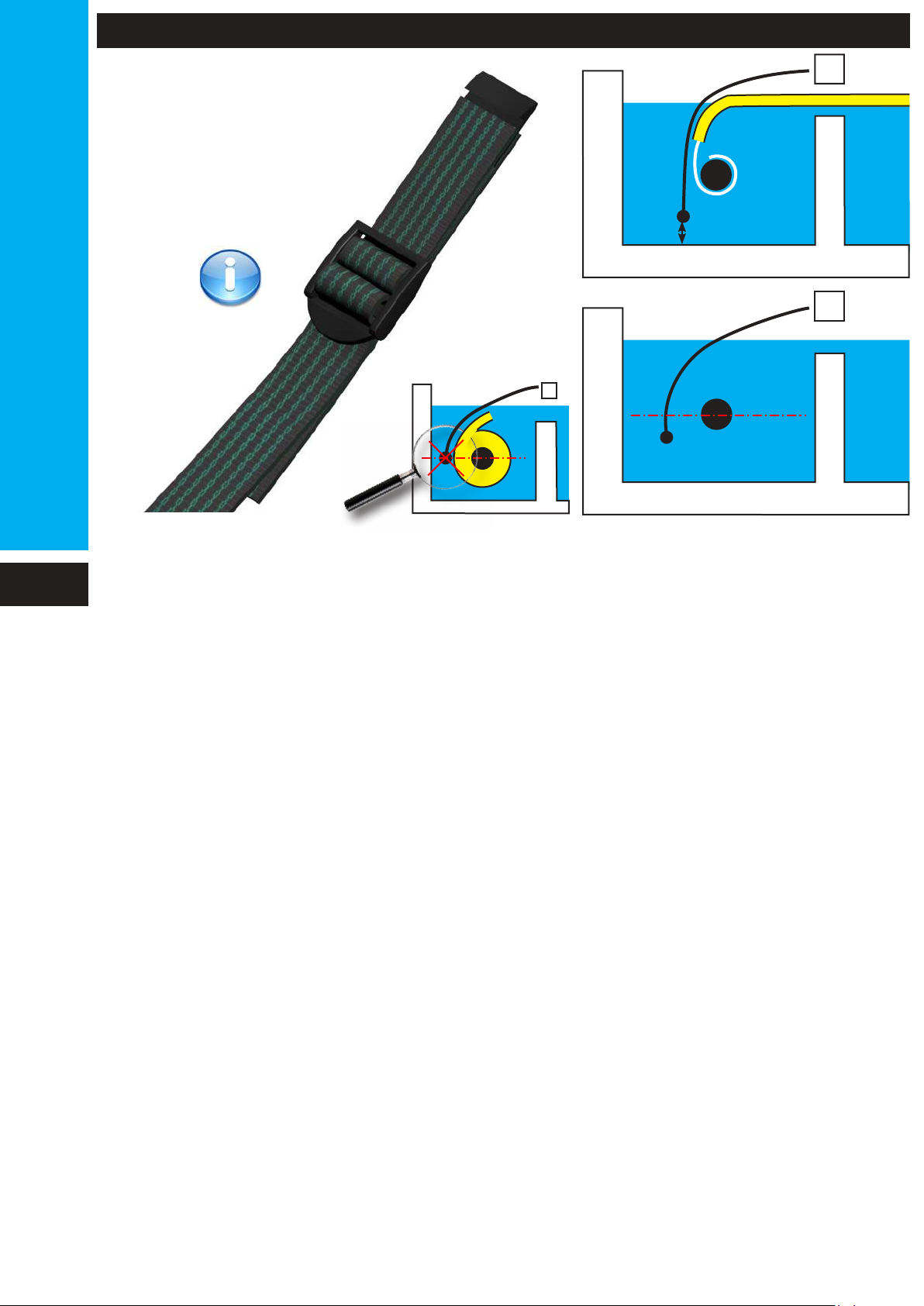

Для бассейнов шириной более 6 м необходимо установить 1 или 2 опоры для промежуточной
телескопической балки, которые будут поддерживать ее центр (см. прилагаемую инструкцию).
Противовесы обеспечивают лучшее сворачивание, «закрепляя» полотно на оси.
Боковое смещение противовесов позволяет «устранить» некоторое легкое угловое
смещение барабана относительно оси бассейна.
Противовесы лестницы удерживают ее, не позволяя отклоняться назад.
центр лестницы
1 м
Блокировочный
крючок на лестнице
13
Противовес лестницы
Стандартный противовес
Page 14
Отрегулируйте глубину
противовесов
5 см
Закрытый бассейн
Открытый бассейн
14
Page 15
Компенсационная
прокладка (только с
деревянным настилом)

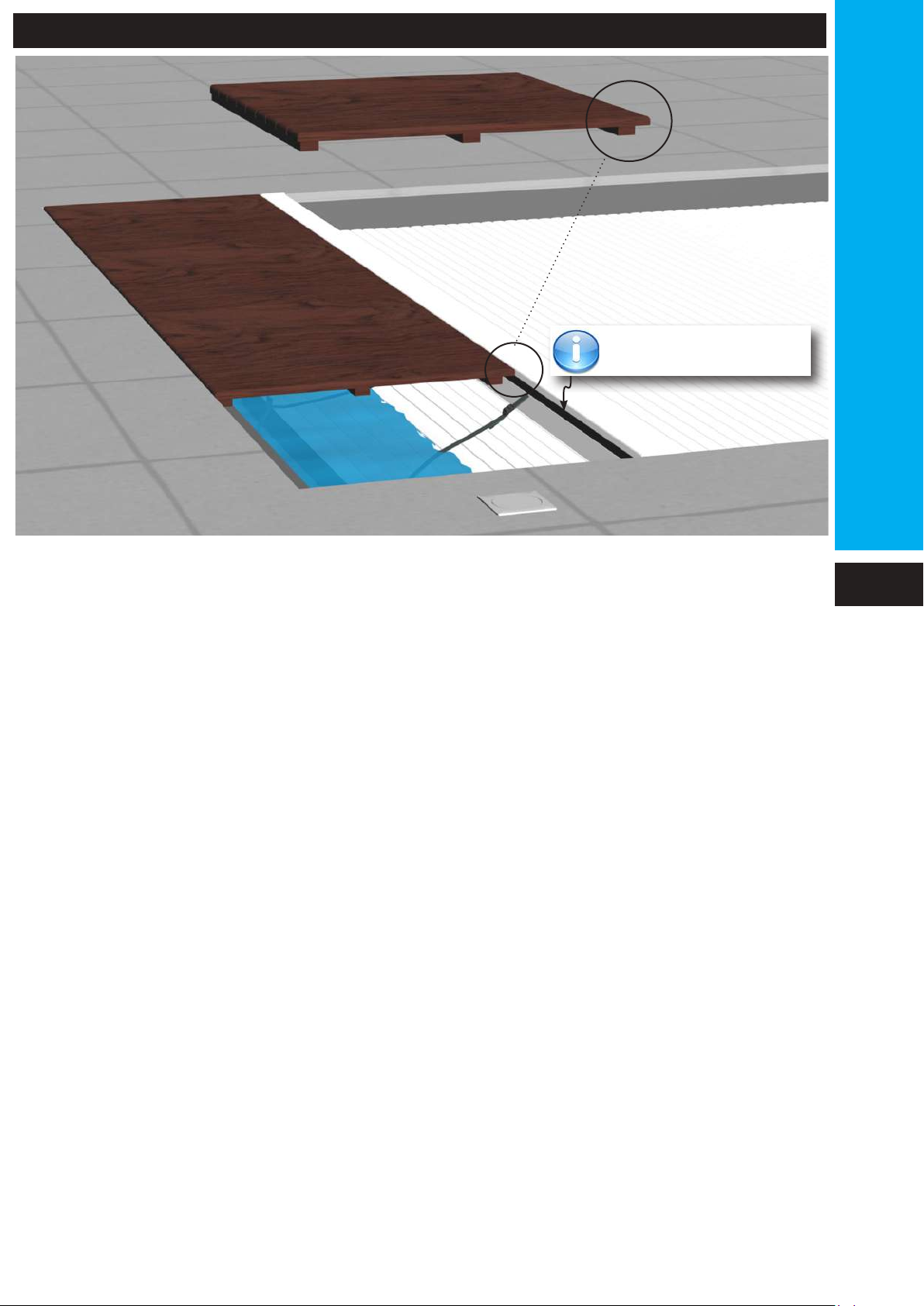

Установка сбоку осуществляется обязательно с соблюдением действующих нормативных требований.
Если настилы поставляются не компанией DEL, их соответствие лежит в сфере вашей ответственности.
Использование несоответствующих настилов делает всю установку несоответствующей.
Для соответствия настила норме NF P 90-308 DEL:
- Использовать дерево класса 4 со сроком службы не менее трех лет.
Напр.: ипе, дуссия, мербау, моаби, падук или робиния как необработанное дерево и обыкновенная или
приморская сосна как обработанное дерево.
- Минимальное необходимое усилие, чтобы поднять настил, должно составлять 5 кг. Минимальный вес каждого
элемента должен составлять 11 кг. В противном случае настилы должны закрепляться и сниматься только с
использованием инструмента.
- Максимальный зазор между планками должен составлять менее 7 мм во избежание защемлений.
- Во избежание рисков коррозии необходимо использовать болтовые соединения из нерж. стали A4 или
эквиваленты.
Page 16

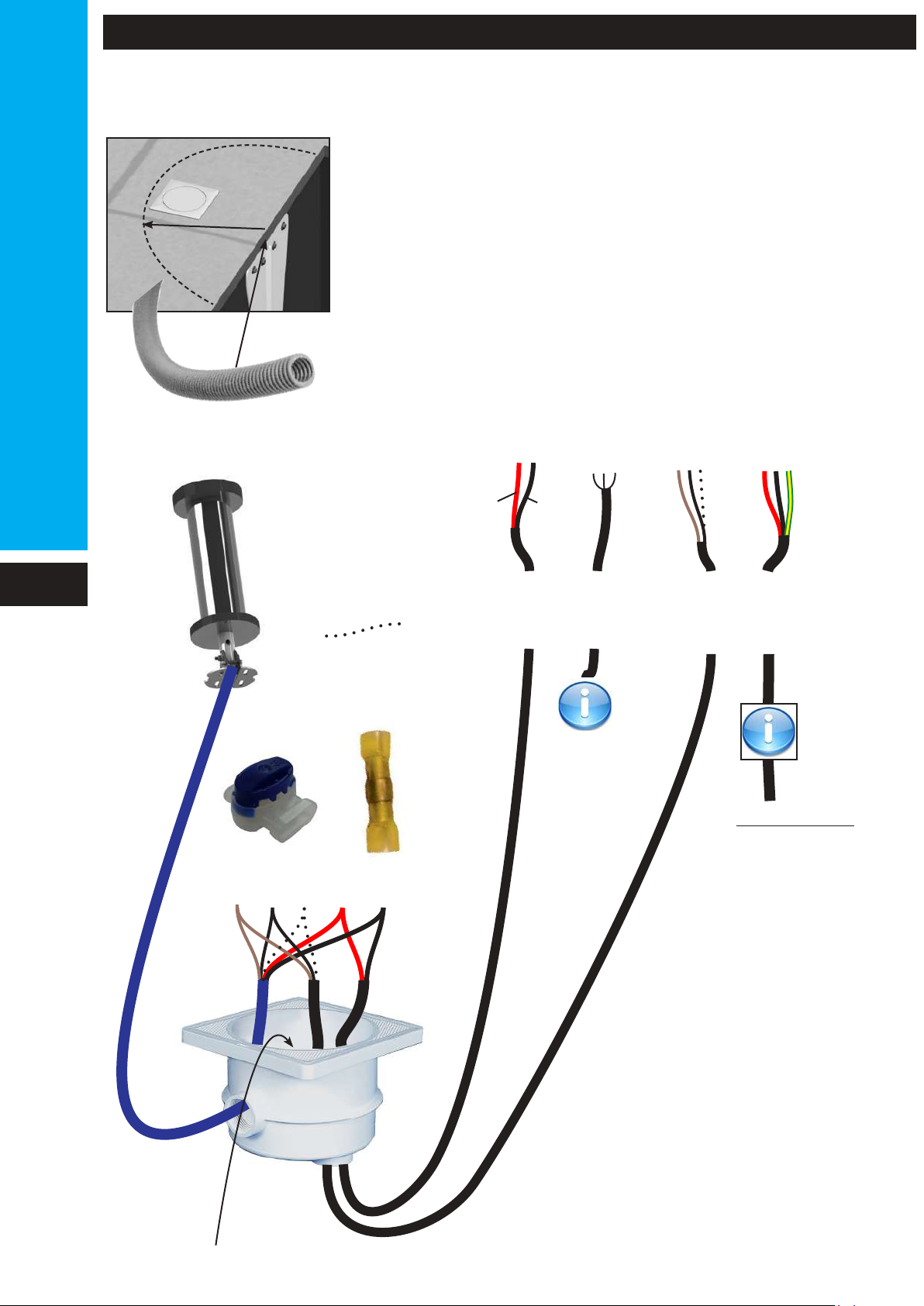

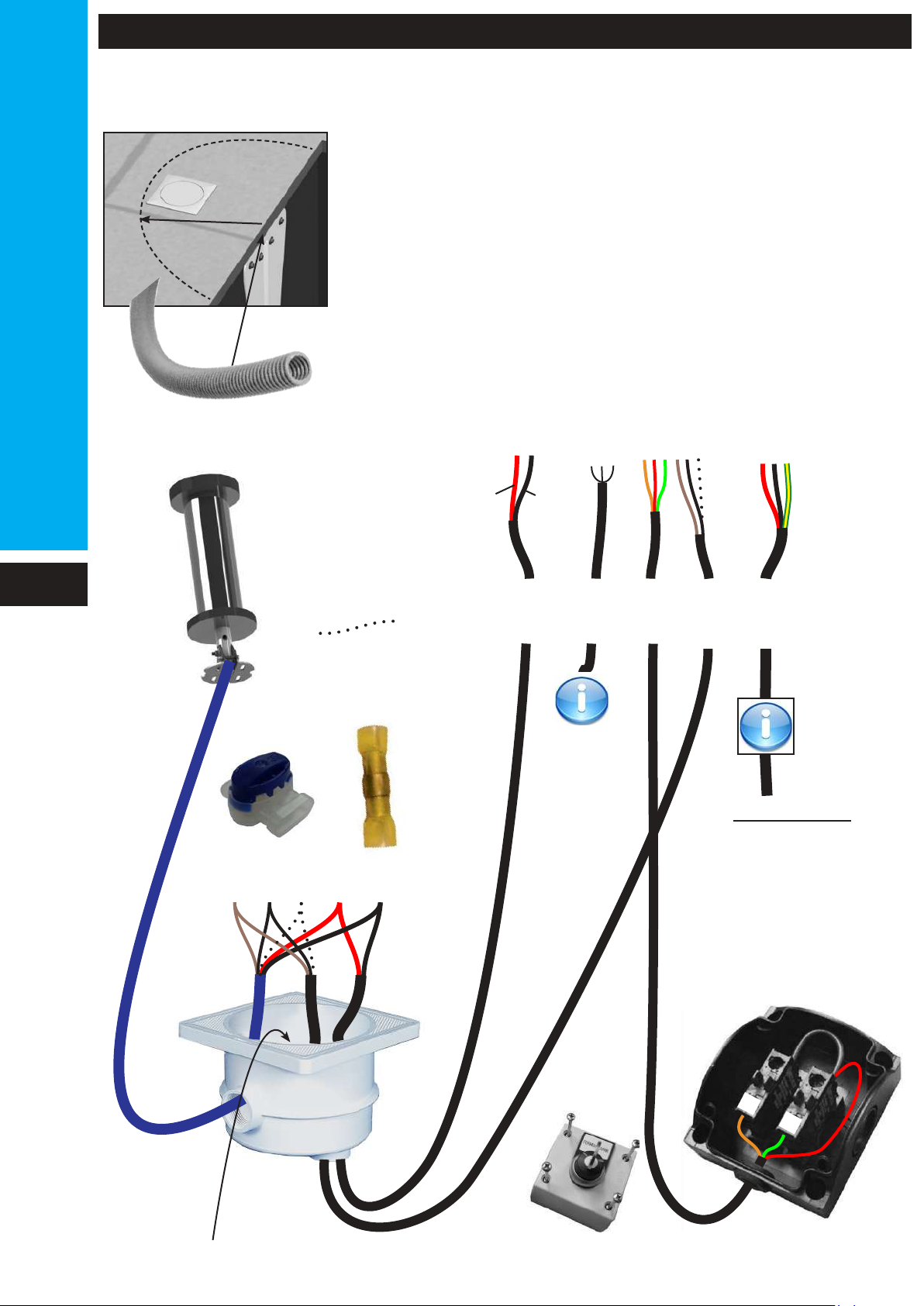

Установка должна соответствовать стандарту C15-100 (последняя версия).
Установка в сухом, проветриваемом и изолированном помещении.
50 см макс
1
2
a*
16
a* :
наличие провода
зависит от
типа мотора
Дифференциальный
Солевой
электролизер
b
2 x 6 мм² - 16-25 м.
a
a
a
a*
b
b
2 x 4 мм² - до 16 м
3 x 1,5 мм²
Подключение
Розетка N и L
автомат на 30 мА.
После выполнения кабельного подключения в соединительном блоке рекомендуется нанести гель-герметик.
Page 17

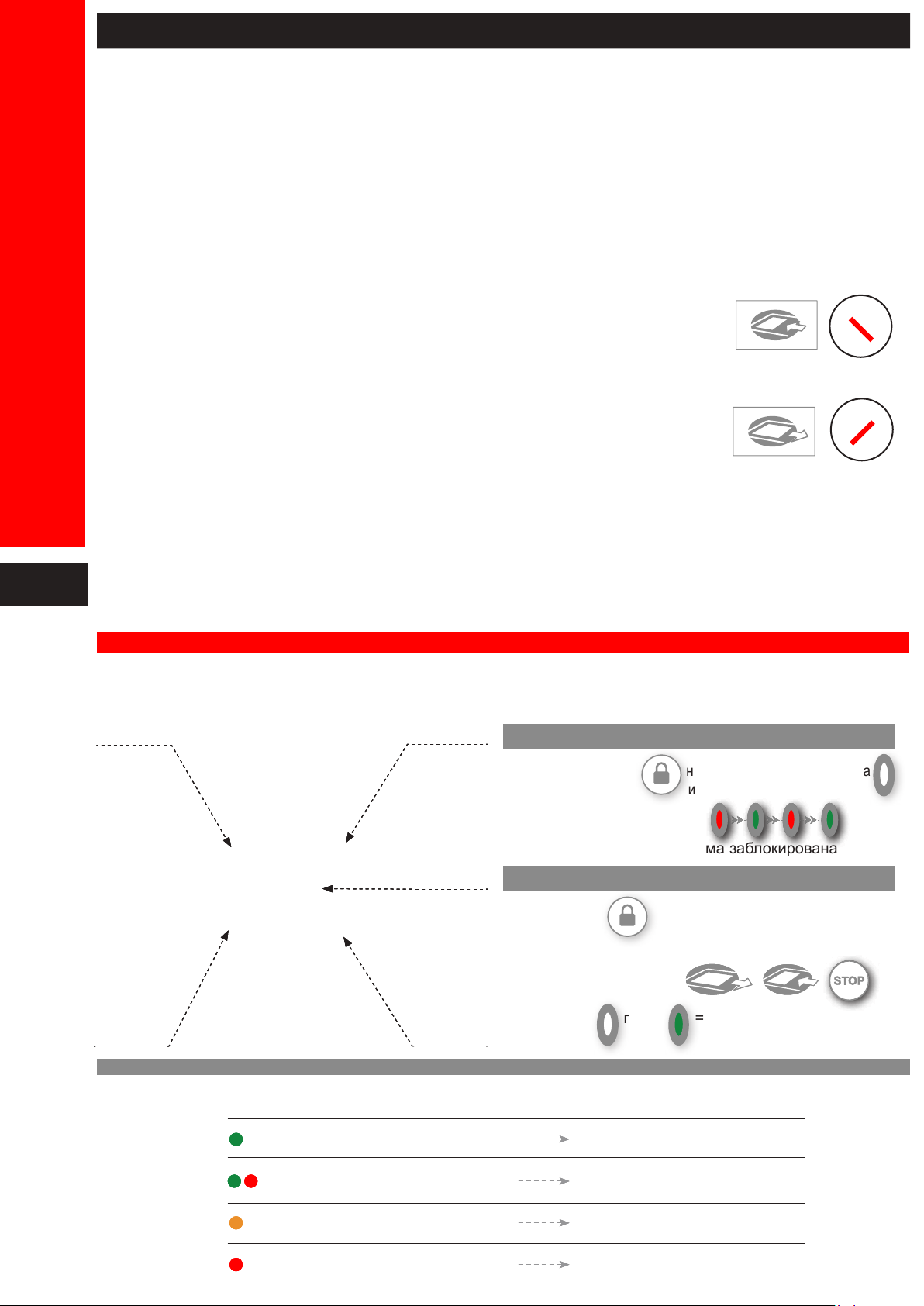

мигает красный / зеленый = передатчик заблокирован
процедура разблокирования передатчика описана на
«стр. 30»

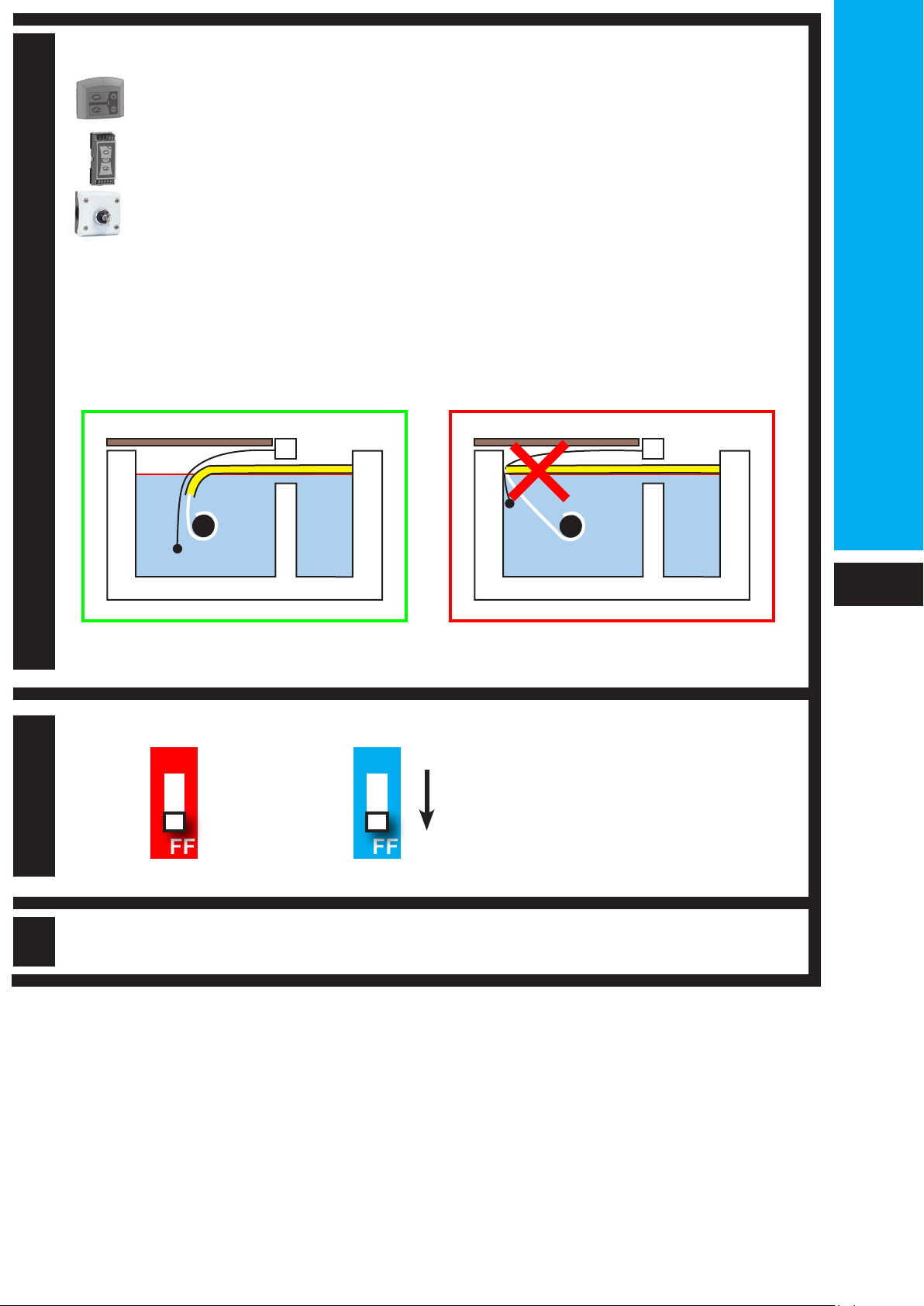

Датчик должен быть установлен за пределами объема 0.
Расстояние между передатчиком и приемником не должно превышать:
- 50 м на открытом пространстве;
- 25 м за простой стеной;
- 15 м за несколькими стенами или особенно толстой стеной.
Мы рекомендуем проверить связь между передатчиком и приемником перед их креплением.
- Он должен находится в таком месте, чтобы оператор мог
убедиться, что во время движения бассейн пуст.
- «Прокладка» блокировки должна быть установлена и
прикручена.
- Перед установкой блока управления убедиться, что между
передатчиком и приемником установлена связь.

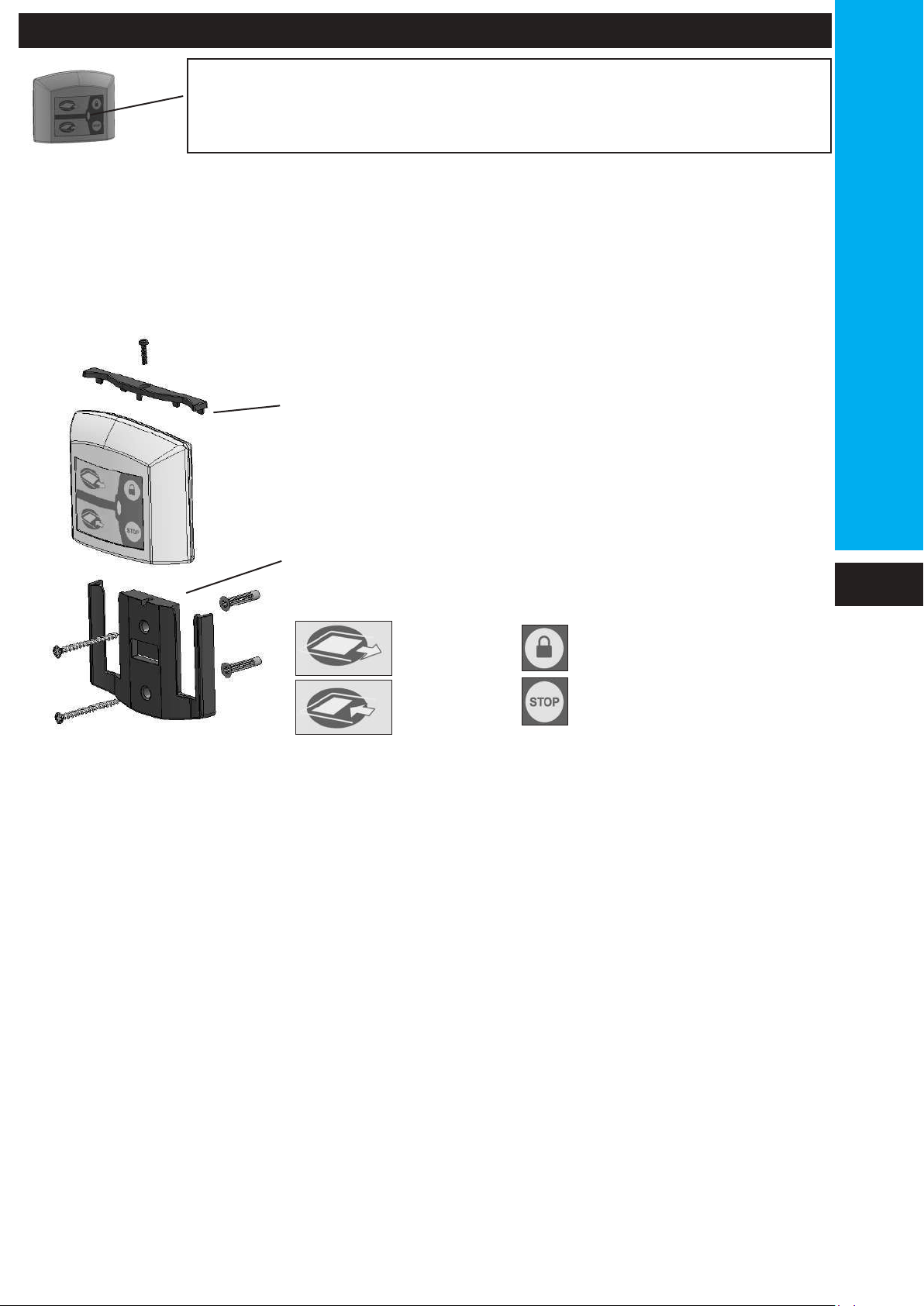

Суппорт должен крепиться к твердой поверхности
Закрытие
Открытие
Блокировка клавиатуры
Остановить текущую операцию
17
Page 18
Установка должна соответствовать стандарту C15-100 (последняя версия).
Установка в сухом, проветриваемом и изолированном помещении.
50 см макс
18
a* :
наличие
провода зависит
от типа мотора
b
a
a
a
a*
b
b
3 x 1,5 мм²
a*
Дифференциальный
автомат на 30 мА.
Подключение
Розетка N и L
1
2
Солевой
электролизер
2 x 6 мм² - 16-25 м.
2 x 4 мм² - до 16 м
3 x 1,5 мм²
O
После выполнения кабельного подключения в соединительном блоке рекомендуется нанести гель-герметик.
Page 19
Page 20

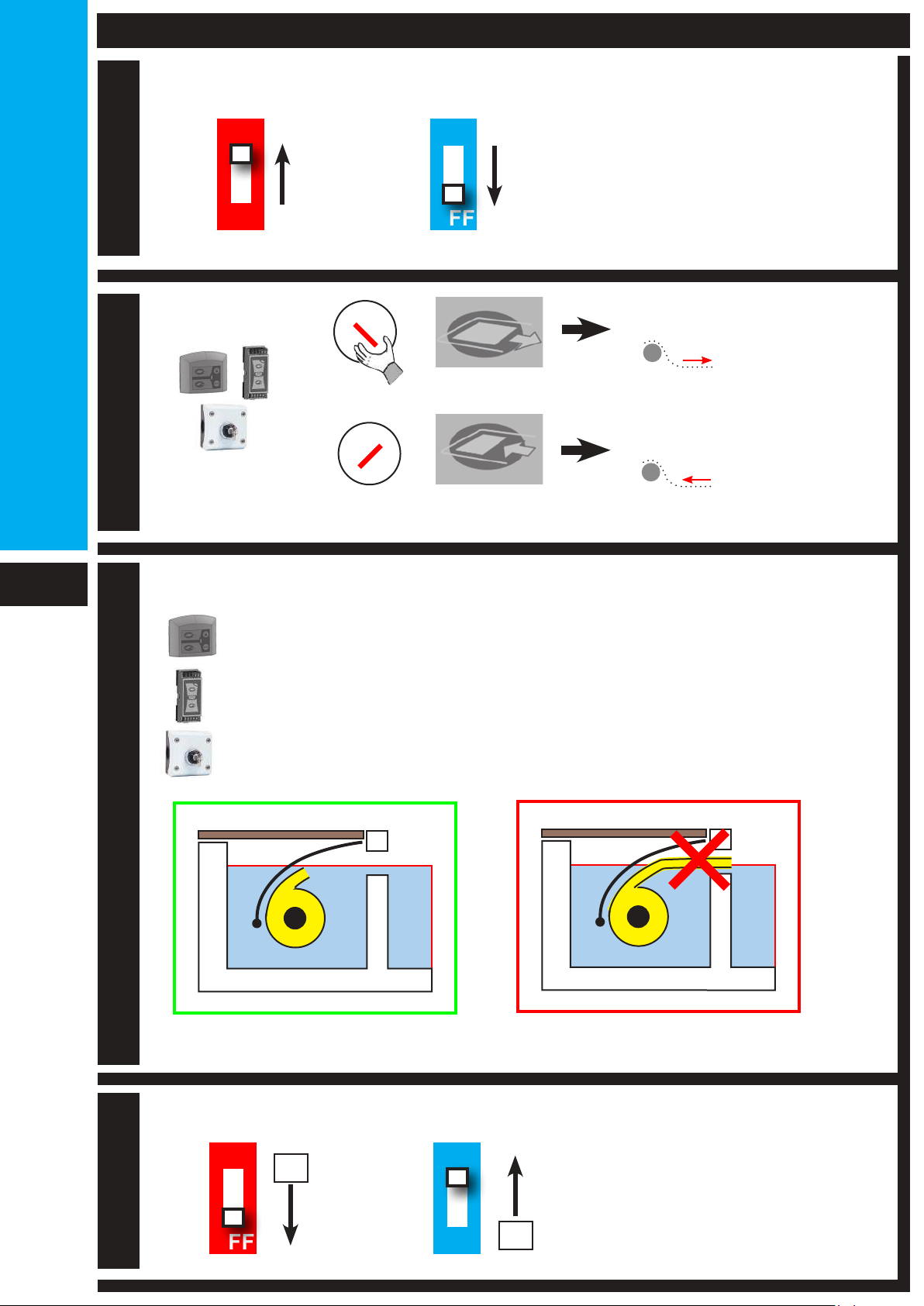

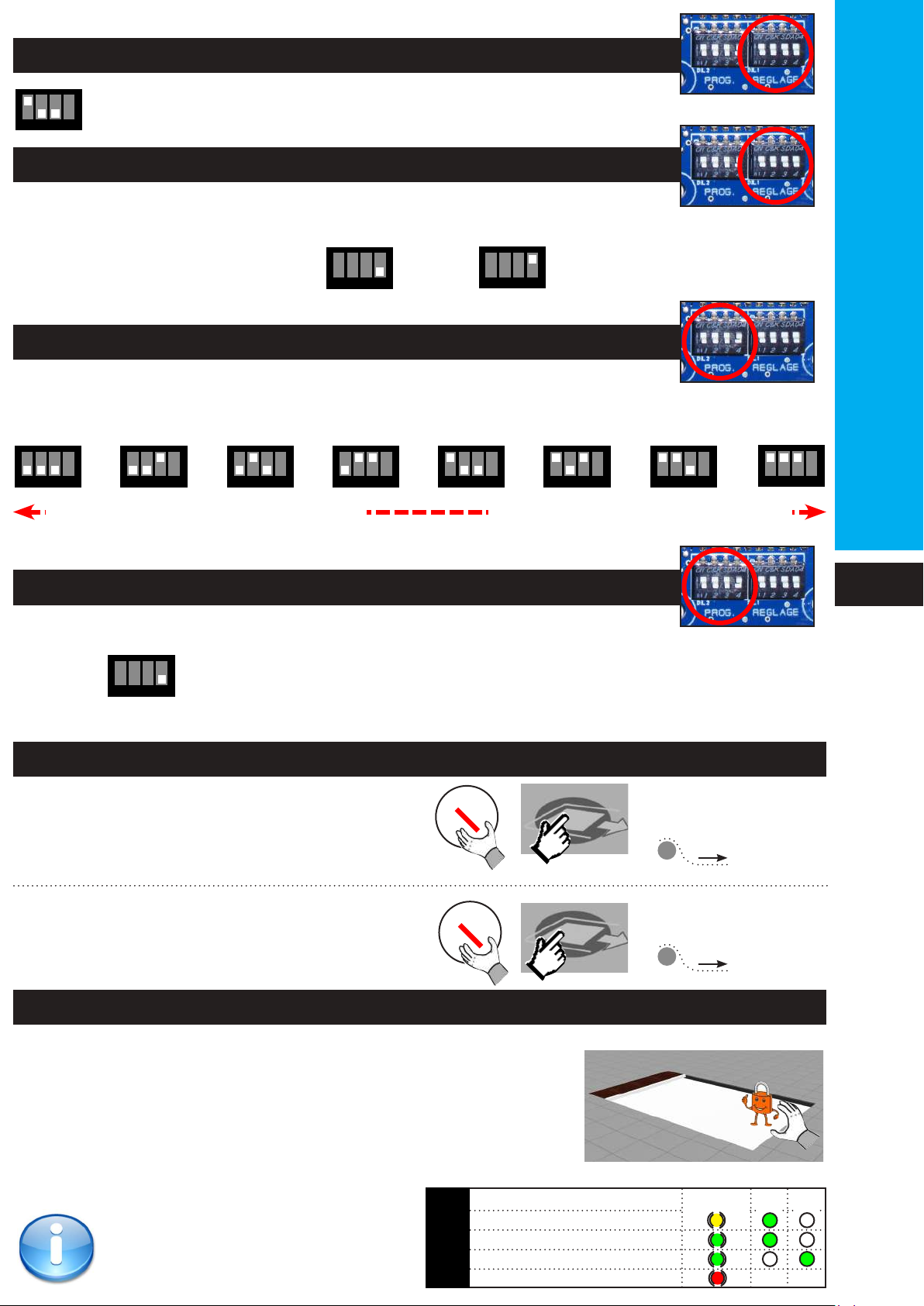

ON
1
ФОРС
0
II
I
2
0
II
I
ON
ПРОГ
Контакт замкнут
3
Отрегулировать положение полотна с помощью 2 кнопок «Открыть и
закрыть»
Внимательно выбрать данное положение, так как оно будет записано в
качестве эталона при включении мотора.
ON
1
4
ФОРС
ON
ПРОГ
2
Page 21
Отрегулировать положение полотна с помощью 2 кнопок «Открыть и
закрыть»
«если полотно не закрывается, проверить блок управления (страница 19, 20) и
повторить всю процедуру настройки регулировки крайних положений»
5
ON
ON
6
ФОРС
7
ПРОГ
21
Page 22

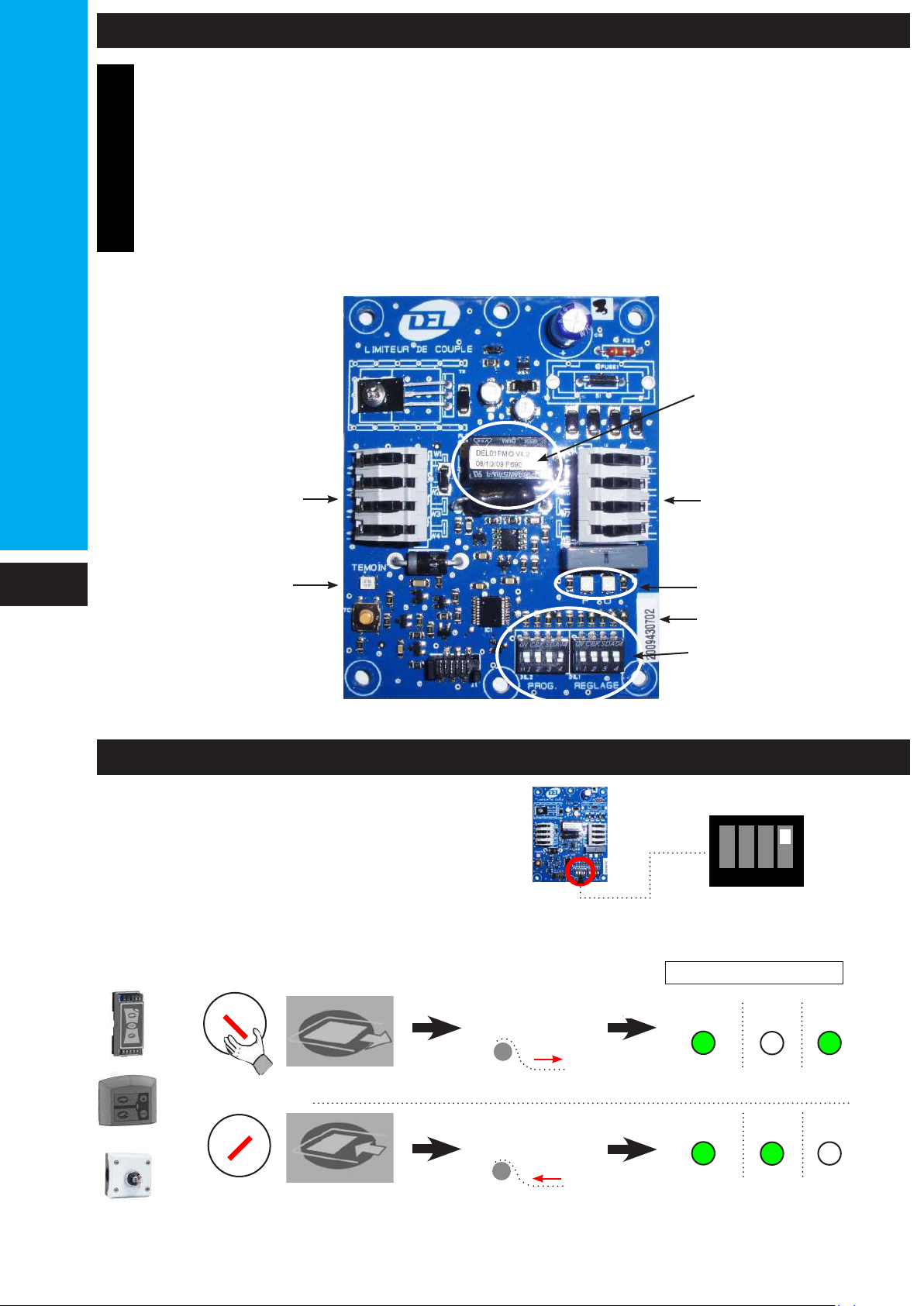

В случае заедания жалюзи мотор останавливается автоматически.
- Не удается разблокировать набор сцепления.
- Трение полотна (по балке, бортику...)
- Присутствие какого-либо предмета в бассейне (робота, противовеса...), попавшего
под полотно.
Выводы
№ версии
Вводы
22
Светодиодный
индикатор
- Отключить автоматический выключатель
- Проверить:
0
II
I
Индикатор
светодиоды O и F
№ серии
Переключатели
ПРОГ и НАСТРОЙКА
(
выкл ПРОГ
1 2 3 4
СВЕТОДИОДЫ
)
O
выключен
F
или
0
I
Контакт замкнут
II
Индикатор
O
F
Page 23
1 2 3 4
L = длина бассейна со ступеньками
L <= 12 м
1 2 3 4
30 секунд
L > 12 м
1 2 3 4
60 секунд
l = ширина бассейна
l <= 3
м
1 2 3 4
Максимальная чувствительность
l <= 4
м
l <= 5
м
l <= 6
м
1 2 3 4 1 2 3 41 2 3 41 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
l <= 7
м
l <= 8
м
Минимальная чувствительность
активирован
1 2 3 4
l <= 9
м
l <= 10
м
23
0
II
Удерживать контакт более 3 сек
I
=
В следующий раз открытие бассейна будет защищено
Удерживать контакт более 3 сек
0
II
I
=
В следующий раз открытие бассейна не будет защищено
A - Заблокировать жалюзи вручную или с помощью наборов
сцепления, открыть бассейн.
(при необходимости настроить чувствительность пускового
устройства)
В случае неправильного срабатывания
устройства, уменьшить чувствительность
пускового устройства, используя настройку,
предназначенную для бассейна большей ширины.
Открытие, идет контроль
Открытие без контроля
Закрытие
Защита включена
+ 3 сек
- 3 сек
Индикатор
Закрытие
Закрытие
O
F
Page 24

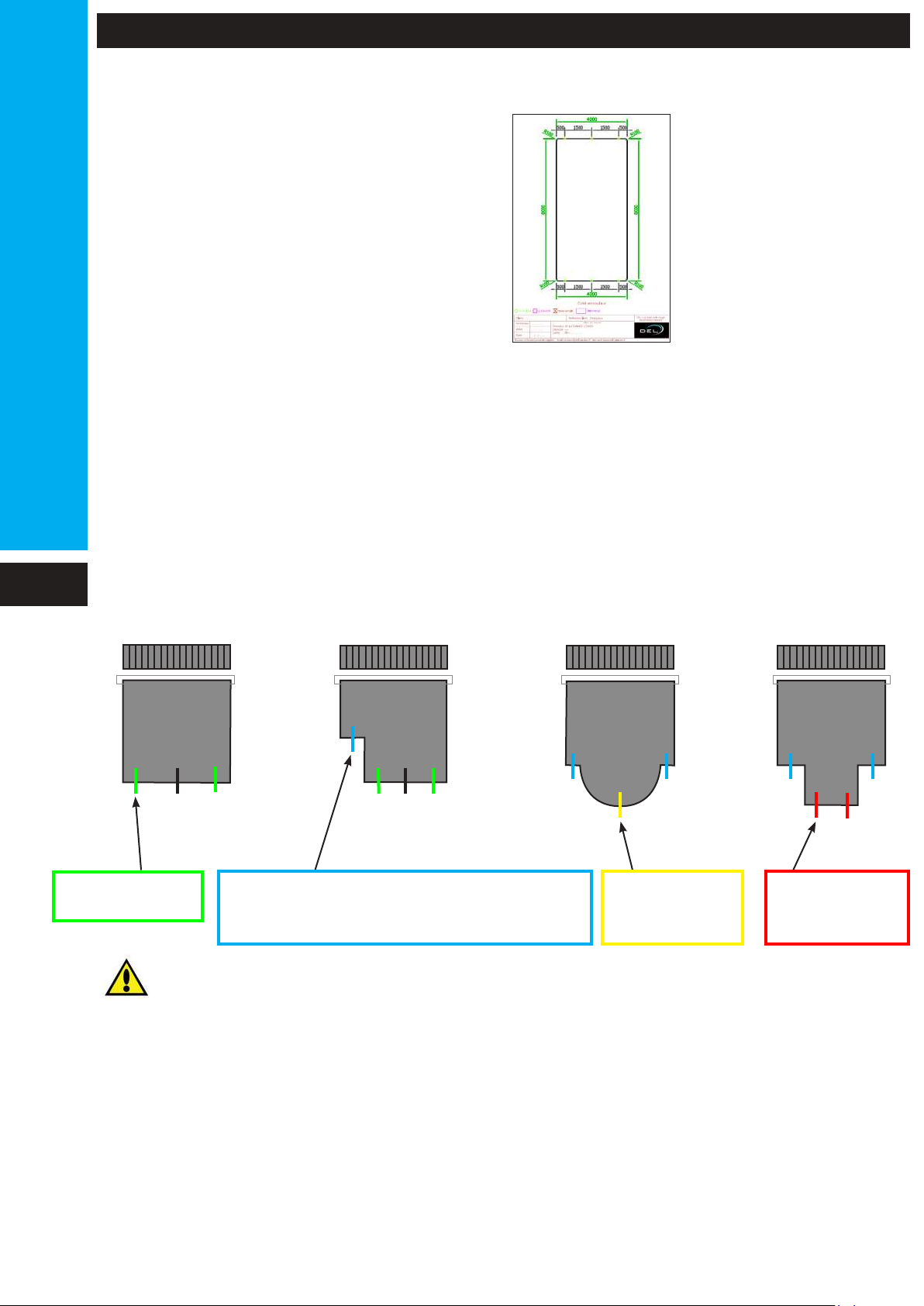

Любые изменения в размещении узлов должны соответствовать нижеизложенным правилам.
В любых других случаях обратитесь к нам за консультацией.
24
узел не далее
50 см от борта
Лестница
отсутствует
x* x x x
1 узел по центру, если < 1 м
1 узел не далее 50 см от борта, если < 2 м
2 узла, если > 2 м
Боковая
лестница
Римская
лестница
узел на конце
римской
лестницы
Прямая
или
трапециевидная
лестница
x
2 узла не
далее 50 см
от борта
Page 25
Для бассейнов из бетона
Белая полая
шайба Ø16
50 мм
50 мм
Допустимые границы
изменения уровня
рекомендуемый уровень
воды
Шуруп для дерева
VBA TF Torx нерж.
сталь A4 Ø6 x 50
колпачок
Для бассейнов из бетона
Шуруп для дерева
VBA TF Torx нерж.
сталь A4 Ø6 x 50
Крепежная скоба
Заделываемая
деталь
Белая полая
шайба Ø16
Ø8
шайба нерж. сталь A4 M6
Гайка нерж.
сталь A4 M6
колпачок
50 мм
50 мм
Допустимые границы
изменения уровня
рекомендуемый уровень
воды
Для бассейнов из бетона и стеновых блоков, а также для
бассейнов с толщиной стен равной или превышающей 8 мм
Шуруп для дерева
VBA TF Torx нерж.
сталь A4 Ø6 x 50
колпачок
50 мм
50 мм
5 см
Допустимые границы изменения уровня
рекомендуемый уровень
воды
Дюбель
Белая полая
шайба Ø16
Шайба
Подкладка
13 мм
Пробка
M6 8x40
Дюбель универсальный
8 х 40
Шайба
Ø8
60 мм «минимум»
После появления
сопротивления прекратите
вкручивать шуруп, вы
только ухудшите качество
крепления.
После появления
сопротивления
выполните 3 поворота
отверткой и завершите
затяжку.
Page 26
Для бассейнов из бетона
Шуруп для дерева
VBA TF Torx нерж.
сталь A4 Ø6 x 50
5 см
5 см
Допустимые границы изменения
уровня
рекомендуемый уровень
воды
Для бассейнов из бетона
Белая полая
шайба Ø16
Шуруп для дерева
VBA TF Torx нерж.
сталь A4 Ø6 x 50
Крепежная скоба
Заделываемая
деталь
регулировка
Белая полая
шайба Ø16
26
5 см
5 см
Ø8
Допустимые границы изменения уровня
рекомендуемый уровень
воды
шайба нерж. сталь A4 M6
Гайка нерж.
сталь A4 M6
Для бассейнов из бетона и стеновых блоков, а также для
бассейнов с толщиной стен равной или превышающей 8 мм
Шуруп для дерева VBA TF
Torx нерж. сталь A4 Ø6 x 50
5 см
Допустимые границы изменения
уровня
5 см
5 см
рекомендуемый уровень
воды
Дюбель
Шайба
Белая полая
шайба Ø16
Подкладка
13 мм
регулировка
Пробка
M6 8x40
Дюбели универсальные
8 х 40
регулировка
Шайба
Ø8
60 мм «минимум»
После появления
сопротивления прекратите
вкручивать шуруп, вы
только ухудшите качество
крепления.
После появления
сопротивления выполните
3 поворота отверткой и
завершите затяжку.
Page 27
Для бассейнов из бетона
Допустимые границы
изменения уровня
5 см
5 см
рекомендуемый уровень
воды
Для бассейнов из бетона
Белая полая
шайба Ø16
Шуруп для дерева VBA TF
Torx нерж. сталь A4 Ø6 x 50
Белая полая шайба Ø16
Заделываемая
деталь
Шуруп для дерева VBA TF
Torx нерж. сталь A4 Ø6 x 50
Ø8
Допустимые границы
изменения уровня
5 cm
5 см
рекомендуемый уровень
воды
Для бассейнов из бетона и стеновых блоков, а также для
бассейнов с толщиной стен равной или превышающей 8 мм
Белая полая
шайба Ø16
Шуруп для дерева
5 см
5 см
5 см
Допустимые границы
изменения уровня
рекомендуемый уровень
воды
VBA TF Torx нерж.
сталь A4 Ø6 x 50
Шайба
Дюбель
27
Дюбели универсальные 8 х 40
Дюбели универсальные 8 х 40
Шайба
Ø8
60 мм «минимум»
После появления
сопротивления прекратите
вкручивать шуруп, вы
только ухудшите качество
крепления.
После появления
сопротивления выполните
3 поворота отверткой и
завершите затяжку.
Page 28

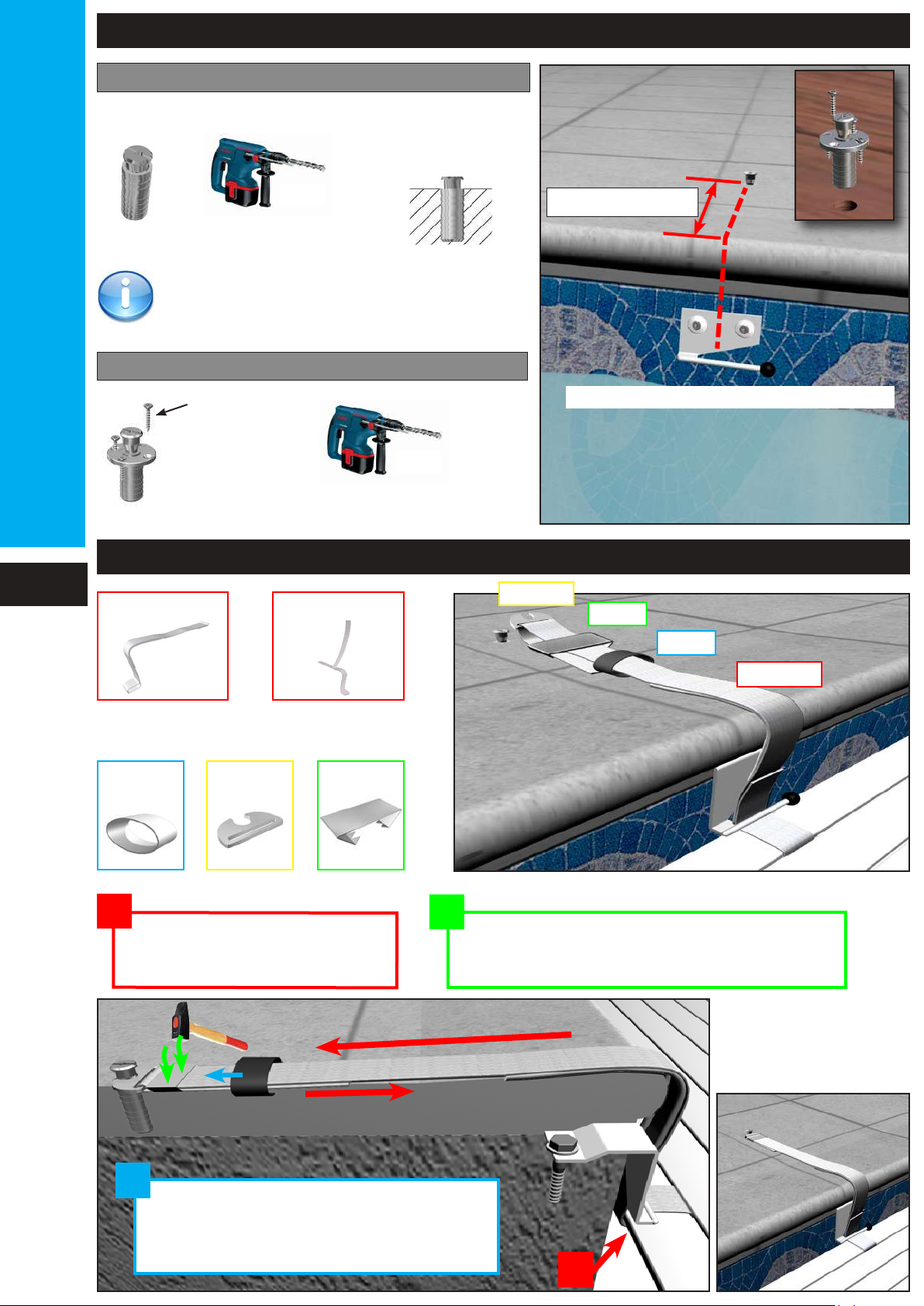

Рым-болт для бетонной поверхности
Головка рым-болта
должна выступать
над поверхностью
Ø20
глубина: 5 см
Рым-болт для деревянной поверхности
Винт с
крестообразным
шлицем Ø4 x 25
глубина: 4,5 см
28
простой ремень
двойной ремень
от 25 до 40 см
Центр системы фиксации «Петля»
Ø20
пряжка
скоба
кожух
сторона опоры
+
защитный
кожух
+ +
1
полотно должно касаться
замка снизу
ремень
скобапряжка
2
через скобу проходит двойное полотно ремня
3
термостат от 5 до 6
Будьте осторожны, не сожгите ремень
1
Page 29
Page 30
- Крайне важно открывать или закрывать полотно полностью и никогда не оставлять его в среднем положении.
- Если под полотном производится автоматическая очистка, убедитесь в том, что питающая труба не препятствует
движению панелей во время открытия и закрытия жалюзи.
- При закрытии жалюзи обязательно уберите плавающие предметы с поверхности воды.
- Не блокируйте полотно во время свертывания или развертывания.
- Не включайте полотно, если жалюзи покрыты льдом.
- Открытие и закрытие бассейна производит один человек (2 минуты), и около 3 минут необходимо для блокировки
или разблокировки фиксирующих узлов.
0
II
- Разблокируйте все системы фиксации.
- Включите режим открытия.
- Уберите инструменты разблокировки в недоступное для детей место.
- Заблокируйте режим Wi-Key или уберите ключ
I
0
- Включите команду на закрытие «контакт замкнут на время закрытия»
- Заблокируйте все системы фиксации.
- Уберите инструменты разблокировки в недоступное для детей место.
- Заблокируйте режим Wi-Key или уберите ключ
II
I
Никогда не размещайте на полотне жалюзи предметы, не предназначенные для этого – панели могут
деформироваться.
Никогда не оставляйте предметы на жалюзи (полотенце, спасательный круг и т.п.), так как при нагревании
солнечными лучами панели будут вздуваться, а гарантия не будет применяться.
Поликарбонатные солнечные панели не предусматривают обработки бромом или веществами, содержащими бром.
Избегайте прямого контакта неразбавленных химических веществ с поликарбонатными солнечными панелями
(напр., вещества для борьбы с водорослями).
Необходимо предварительно провести испытание на небольшой поверхности.
ВАЖНАЯ ИНФОРМАЦИЯ
При закрытии бассейна необходимо УДЕРЖИВАТЬ КНОПКУ В ТЕЧЕНИЕ НЕ МЕНЕЕ 3 СЕКУНД. Это
действие необходимо в целях обеспечения автоматического обнаружения помех при следующем открытии.
Закрытие
Блокировка
Индикатор
БЛОКИРОВКА WI-KEY
БЛОКИРОВКА WI-KEY
БЛОКИРОВКА WI-KEY
• Удерживайте кнопку нажатой более 3 секунд, пока
индикатор не начнет мигать
= система заблокирована
РАЗБЛОКИРОВКА WI-KEY
РАЗБЛОКИРОВКА WI-KEY
РАЗБЛОКИРОВКА WI-KEY
• Нажмите на и продолжайте удерживать.
• В это же время последовательно нажмите на:
3 следующие кнопки:
Открытие
СВЕТОВЫЕ ИНДИКАЦИИ
Когда вы нажимаете на одну из кнопок, световые индикации, указанные ниже, информируют вас о статусе
(заблокировано/разблокировано) Wi-key, а также об уровне зарядки батареек.
Зеленый индикатор
Индикатор мигает зеленым/красным
Оранжевый индикатор
Красный индикатор
Стоп
• Индикатор горит = передатчик разблокирован
Wi-key разблокировано
Wi-key заблокировано
Низки уровень зарядки
Замените батарейки (2 x LR03)

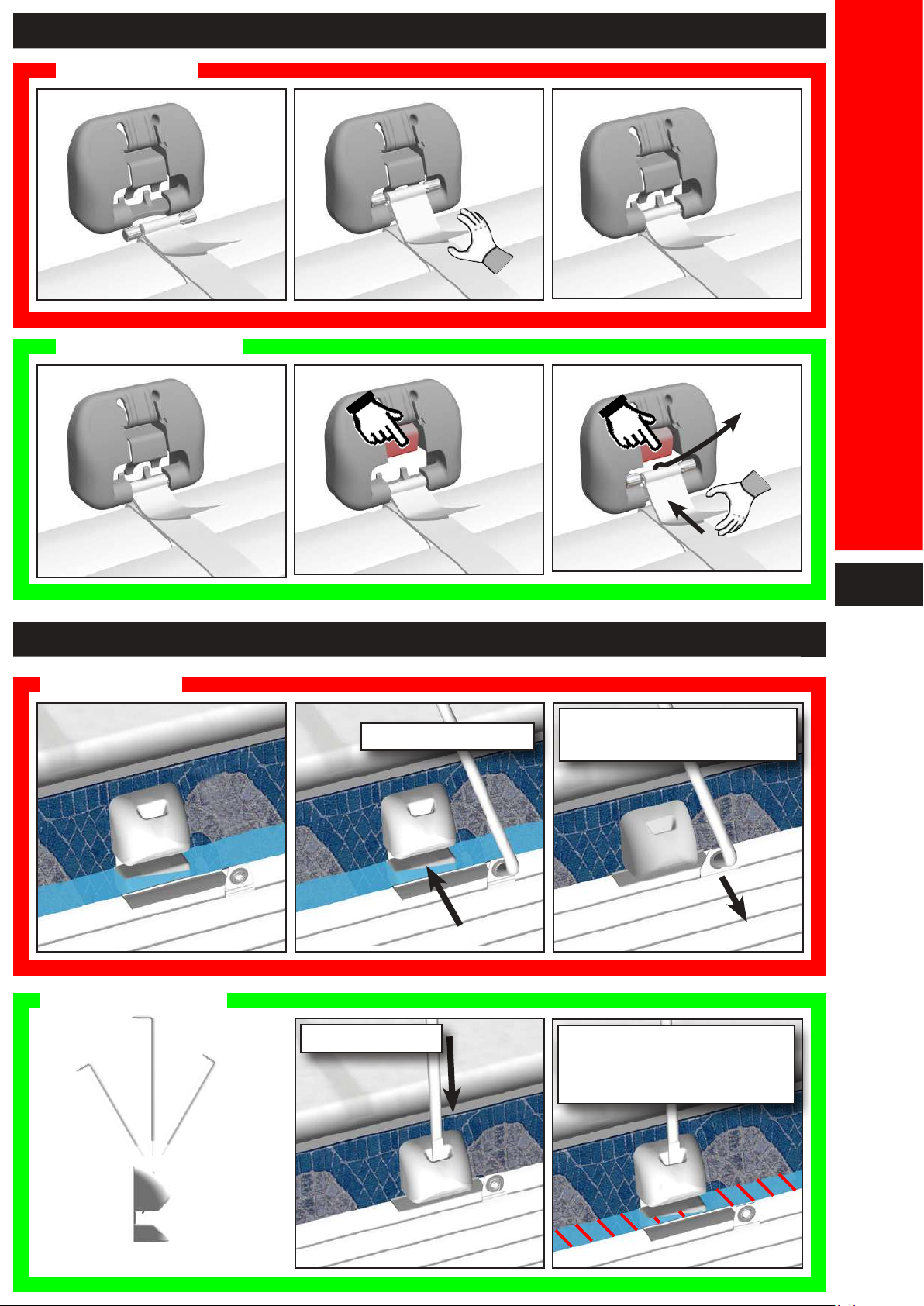

Page 31
+
+
31
-

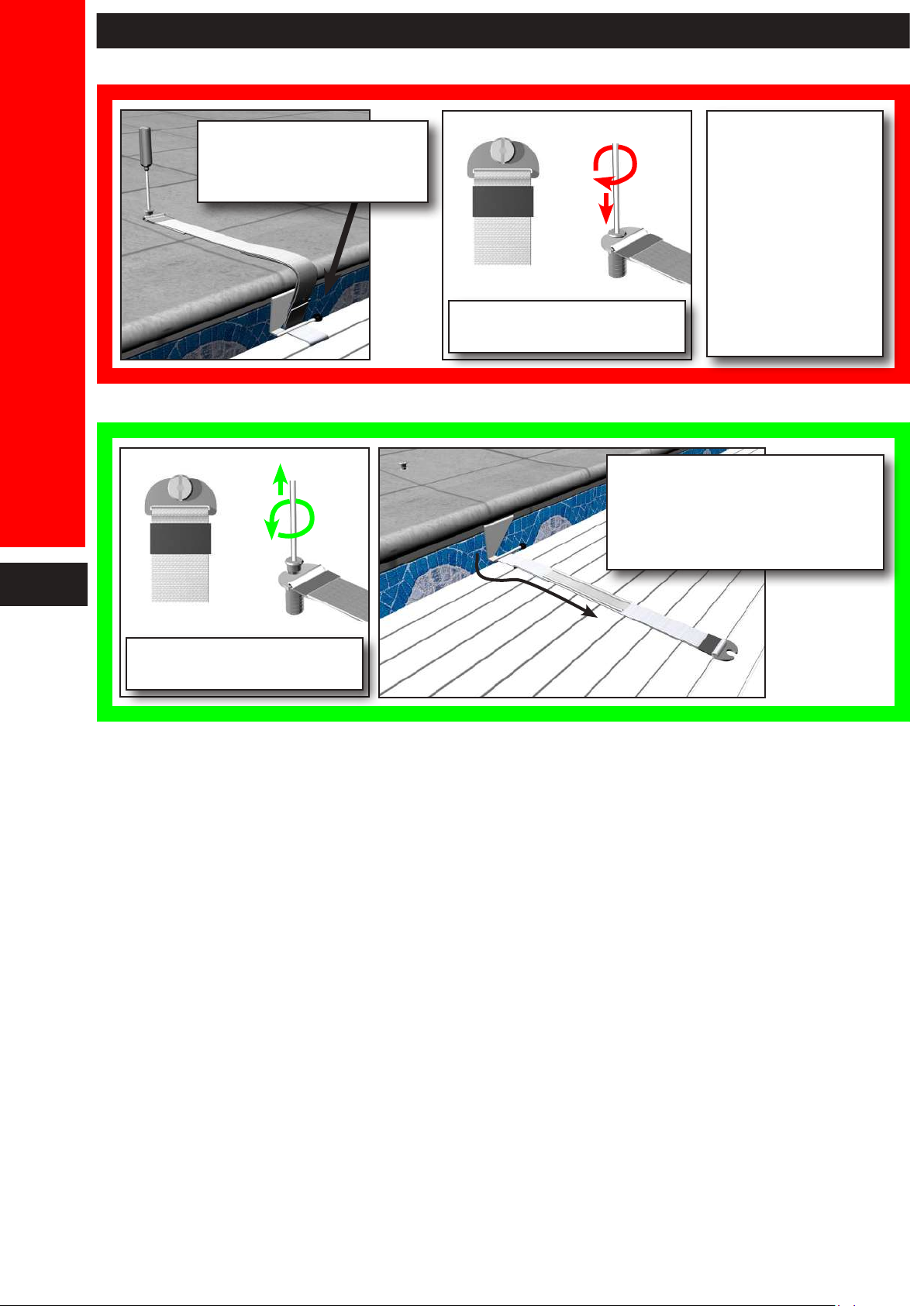

Page 32
32
Page 33

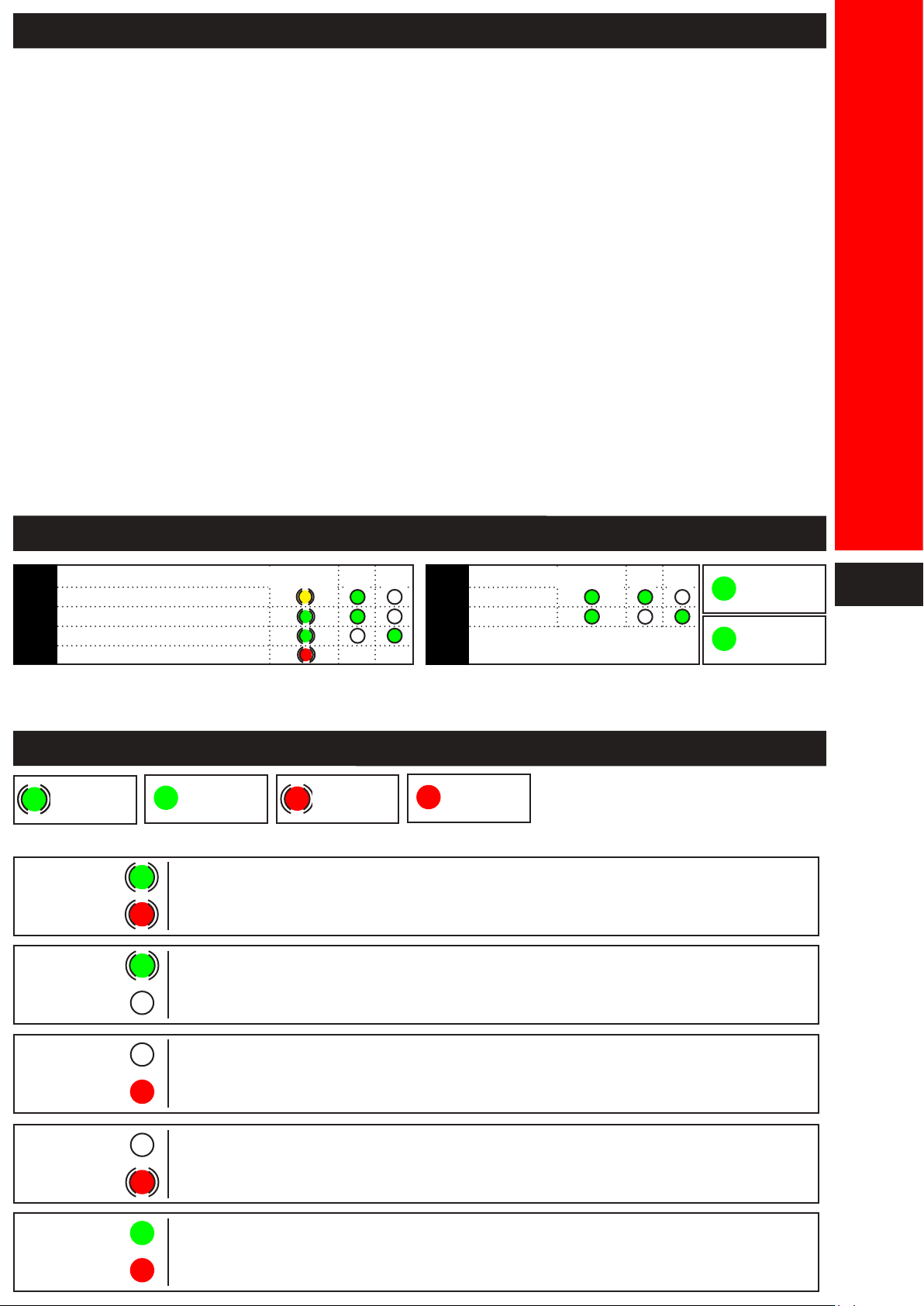

- Еще раз закрыть на более чем 3 секунды, затем полностью отпустить натяжение полотна.
(В следующий раз открытие бассейна будет защищено системой)
- Устранить причину(-ы) блокировки, возобновить открытие бассейна.
- Снова закрыть на 1 - 3 секунды. (В следующий раз открытие бассейна не будет
защищено системой)
- Продолжить открытие бассейна.
В случае неправильного срабатывания устройства, уменьшить чувствительность
автоматического выключателя.
- изменить параметр «чувствительности пускового устройства» (страница 29).
F
Индикатор
Открытие, идет контроль
Открытие без контроля
Закрытие
Защита включена
Мигающий
индикатор
ДАТЧИК
Постоянный
индикатор
O
Мигающий
индикатор
Индикатор
Открытие
Закрытие
Постоянный
индикатор
O
F
Мигающий
индикатор
Постоянный
индикатор
светодиодные индикаторы
СБОИ
ДАТЧИК
СБОИ
регулярное медленное мигание
горят попеременно
33
ДАТЧИК
СБОИ
ДАТЧИК
СБОИ
ДАТЧИК
СБОИ
(проверить соединения и провода)
горит постоянно
(проверить провода и соединения)
быстрое мигание
(перепрограммировать крайние положения)
горит постоянно
Page 34
- Для обеспечения оптимальной безопасности и нормальной работы сматывающего
устройства следите за тем, чтобы уровень воды в бассейне был постоянным и
соответствовал требованиям производителя. (Для большего удобства используйте
переливную трубу и регулятор уровня воды).
-
Слишком высокий уровень свидетельствует о засорении переливного отверстия листьями или
другим предметом.
- Слишком низкий уровень может привести к застреванию полотна.
- В случае оборудования бассейна желобками и поручнями уровень воды доложен
контролироваться регулятором уровня.
- Программируйте фильтрацию в светлое время суток и оставляйте ее работать постоянно
по достижении температуры воды 25°C.
- Дважды в год производите глубокую очистку полотна (перед началом использования и
перед зимним хранением). Это особенно важно, если вода в бассейне жесткая. Для этого
используйте аппарат высокого давления с теплой водой и продуктом для очистки воды.
- Также регулярно выполняйте очистку систем фиксации, в частности, рым-болта, во
34
избежание его блокировки. Мы рекомендуем ежегодно смазывать рым-болты, чтобы
обеспечить их нормальную работу.
- При анормальных нагрузках на полотно (падение) необходимо произвести осмотр всей
системы.
- Ежегодно проверяйте состояние ремней.
- 1-2 раза в год наносите «абсорбер или техническое масло» (см. каталог DEL) на настилы
ипе.
- Любые работы должны выполняться квалифицированным персоналом, который при
необходимости может обратиться к производителю (Контактная информация на обратной
стороне инструкции)
- Все запасные части должны быть оригинальными или соответствовать стандарту NFP
90.308.
- Выполняйте осмотр всех элементов полотна.
- Перед началом каждого сезона и в случае чрезвычайных событий (падение человека,
попадание жалюзи под град, повышенное усилие на полотно и т.д.) проверяйте, чтобы на
панелях не было видимых повреждений, которые могут повлиять на функцию безопасности
жалюзи (панели с трещинами, отверстиями, деформациями и т.д.). При необходимости
замените панели или полотно целиком.
- Ни летом, ни зимой не накрывайте жалюзи непрозрачным чехлом. «Опасность повреждения
панелей из-за повышения температуры»
- Проверяйте состояние ремней (швов) и, в частности, степень износа антифрикционного
кожуха. Если он не защищает ремень от трения о кромку бассейна, замените его.
- Раз в год проводить проверку затяжки электрических соединений
Page 35
- В зависимости от географического региона, в зимний период может потребоваться закрыть
бассейн.
- Переведите жалюзи в закрытое положение.
- Мы рекомендуем установить покрытие для зимнего периода IVERNÉA для защиты полотна
от УФ-лучей и загрязнений.

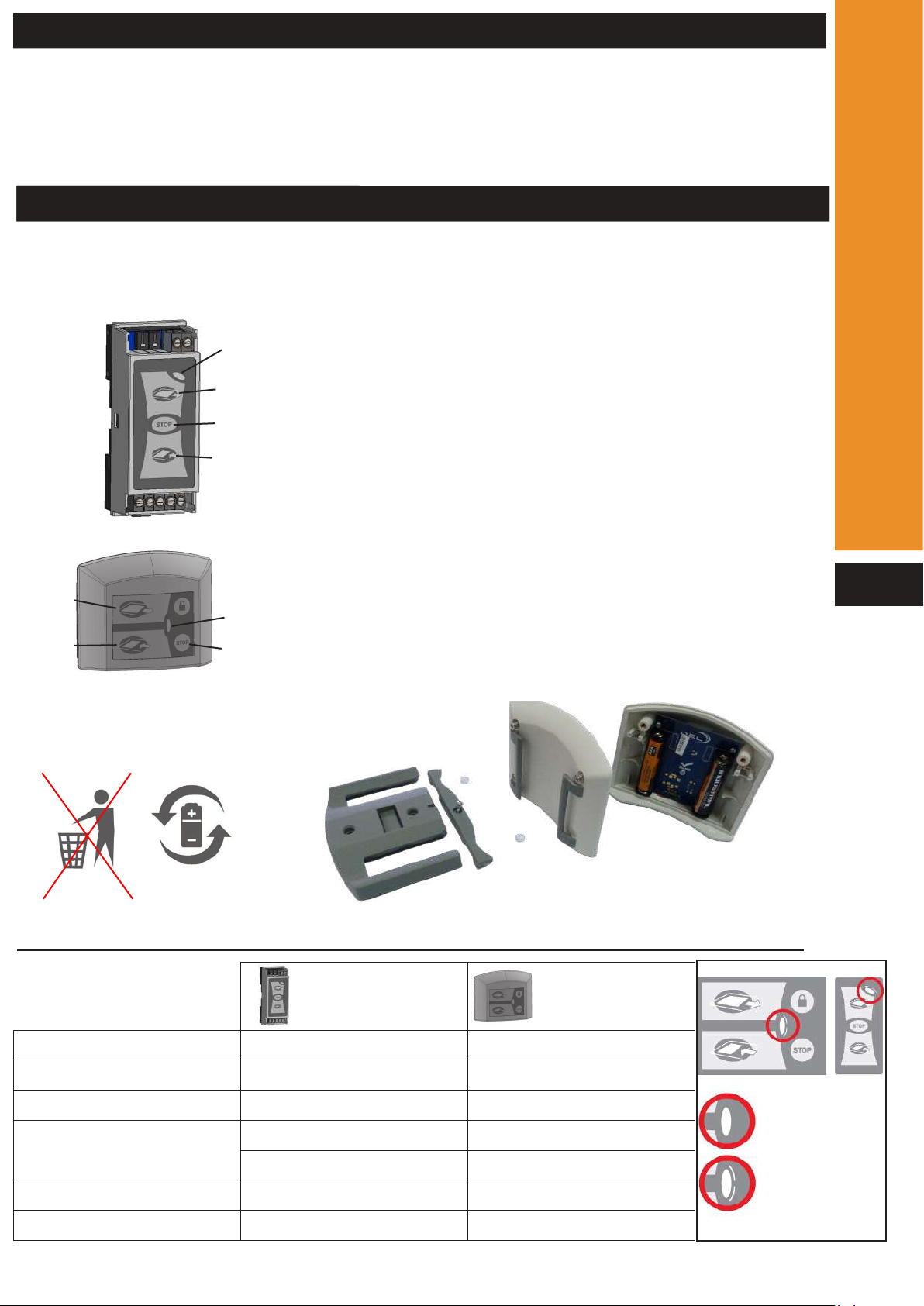

приемник
1
передатчик
2
F
O
Индикатор
F
STOP
O
Индикатор
STOP
Нажать на «STOP» и, не отпуская, нажать на «О»
более 3 секунд
OK когда «Индикатор» мигает зеленым цветом.
подключение передатчика необходимо выполнить
в течение последующих 30 секунд.
Нажать на «STOP» и, не отпуская, нажать на «О»
более 3 секунд
OK когда «Индикатор» мигает красным / зеленым
цветом.
подключение другого передатчика необходимо
выполнить в течение последующих 30 секунд.
Производитель
Наименование
Категория
Зона охвата
Питание
Индекс защиты
Будьте внимательны к сторонам контакта при повторной установки
Приемник
DEL
Приемник Wikey
3 (EN 300220-1)
50 м на открытом пространстве
25 м через бетонную стену
12-48 В пост.т. 30 мА макс.
< IP40
DEL
Передатчик Wikey
3 (EN 300220-1)
50 м на открытом пространстве
25 м через бетонную стену
2 батарейки 1,5 В AAA
< IP54
Передатчик
Передатчик Приемник
Версия V0 - M1
Версия M2
Page 36
·
- ПОЖАРНЫЕ: 01 (РОССИЯ) ИЛИ 112 С МОБИЛЬНОГО ТЕЛЕФОНА
- СКОРАЯ ПОМОЩЬ: 03 (РОССИЯ)
- ТОКСИКОЛОГИЧЕСКИЙ ЦЕНТР:
2018 10
ZA La basse croix rouge 35530 Brécé - тел.: + 33 (0)2 99 370 370
Loading...
