Page 1

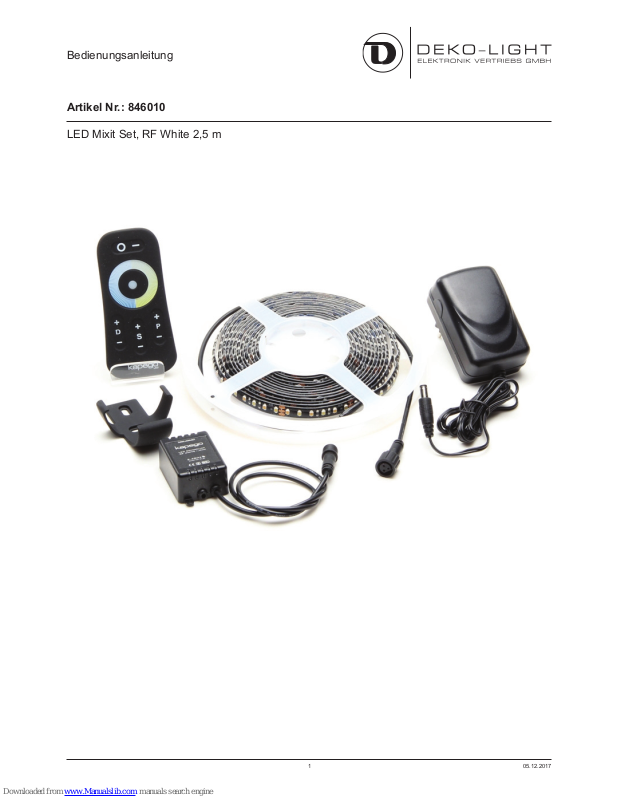

Artikel Nr.: 846010

LED Mixit Set, RF White 2,5 m

1 05.12.2017

Bedienungsanleitung

Page 2

Bedienungsanleitung

Artikel Nr.: 846010

2 05.12.2017

Inhaltsverzeichnis

1. Sicherheitshinweise .................................................................................................... Seite 3

2. Einleitung .................................................................................................................... Seite 4

3. Lieferumfang ............................................................................................................... Seite 4

4. Technische Daten ........................................................................................................ Seite 4

5. LED Stripe - Sicherheits- und Montagehinweise......................................................... Seite 5

6. LED Stripe - Prolmontage ......................................................................................... Seite 6

7. LED Controller............................................................................................................. Seite 7

Page 3

Bedienungsanleitung

Artikel Nr.: 846010

3 05.12.2017

1. Sicherheitshinweise

Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen konzipiert. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes.

Hinweise für den sicheren und einwandfreien Gebrauch:

Vorsicht bei Hitze und extremen Temperaturen! Stellen Sie das Gerät an einem Ort auf, wo es keinen extremen Temperaturen, Feuchtigkeit oder Staub ausgesetzt ist. Betreiben Sie das Gerät nur in einer Umgebungstemperatur zwischen -5°C - +40°C. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder Wärmequellen aus.

Stellen Sie keine Flüssigkeiten auf oder in die Nähe des Gerätes. Stellen Sie das Gerät immer auf festen Untergrund und vermeiden Sie Vibrationen. Benutzen Sie keine chemischen Mittel zur Reinigung! Trennen Sie die Spannungsversorgung, bevor Sie das Gerät säubern.

Der Benutzer sollte nicht versuchen das Gerät eigenständig zu warten.

Alle Reparaturen und Servicearbeiten sollten von einem qualizierten Techniker durchgeführt werden.

Achtung!

Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden, die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen der europäischen Sicherheitsnormen entsprechen.

Page 4

Bedienungsanleitung

Artikel Nr.: 846010

4 05.12.2017

2. Einleitung

Vielen Dank für den Kauf unseres Produkts und das uns entgegengebrachte Vertrauen. Bitte prüfen sie die Verpackung sowie das Produkt auf Transportschäden.

Lesen sie die Bedienungsanleitung aufmerksam durch, bevor sie das Produkt in Betrieb nehmen.

3. Lieferumfang

● Kapego LED Controller, RF Mini White

● Kapego LED Stripe

● Fernbedienung

● Wandhalterung

● Steckernetzteil

● Bedienungsanleitung

4. Technische Daten

1. LED Stripe

Maße (L x B x H): 2500 x 8 x 3 mm

Farbtemperatur: 2700 - 6500 K

Eingangsspannung: 12V DC

Leistung: 13,00 W

LED Anzahl: 300

LED Bauform: 3528

Schnittmöglichkeit: 50 mm / 6 LED

Schutzklasse: IP 33

Betriebstemperatur: -5°- +40°C

2. Touch Fernbedienung RF Single

Maße (L x B x H): 110 x 52 x 21 mm

Betrieb: 2x AAA Batterien

Reichweite: ca. 20 m

Frequenz: 2,4 GHz

Taste „O/—“: Ein/Ausschalten

Taste „Farbkreis“: Farbwahl

Taste „D“: Dimmer

Taste „S“: Geschwindigkeitswahl

Taste „P“: Programmwahl

Ein/Ausschalten

Programmwahl

Geschwindigkeitswahl

Dimmer

Farbwahl

Page 5

Bedienungsanleitung

Artikel Nr.: 846010

5 05.12.2017

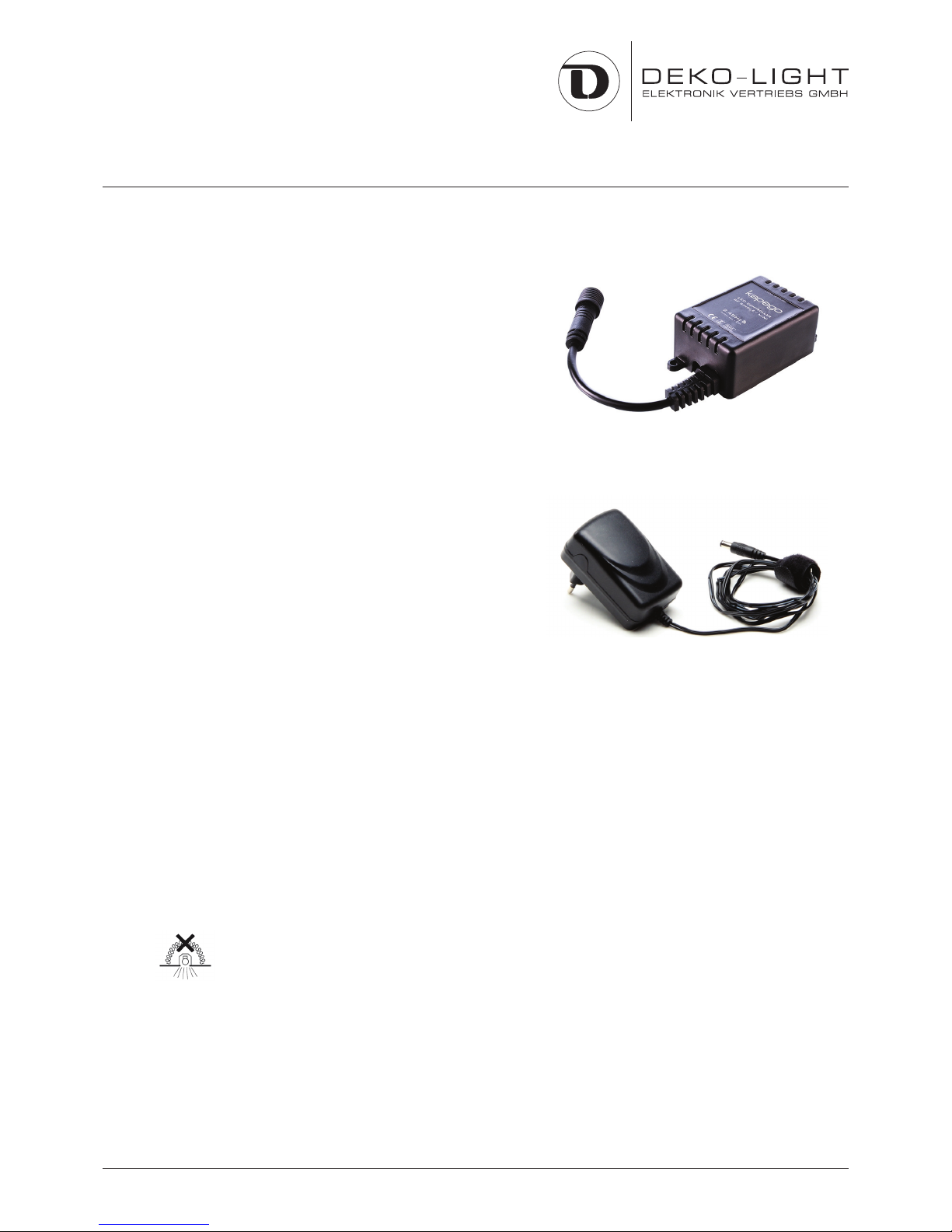

3. Controller, RF White Mini

Maße (L x B x H): 60 x 35 x 22 mm

Eingangsspannung: 12-24V DC

Leistung: max. 2x 2,00 A / 12V DC - 2x 24,00 W max. 2x 2,00 A / 24V DC - 2x 48,00 W

Frequenz: 2,4 GHz

Kanäle: 2

Programme: 9

Schutzklasse: IP 20

Betriebstemperatur: -5°- +40°C

3. Netzgerät

Maße (L x B x H): 52 x 50 x 82 mm

Eingangsspannung: 100-240V AC/50-60Hz

Ausgangsspannung: 12V DC

Leistung: 24,00 W

Schutzklasse: IP 20

Betriebstemperatur: -5°- +40°C

5. LED Stripe - Sicherheits- und Montagehinweise

a. Wir empfehlen für die Montage des Stripe in einem Aluminiumpro.

b. Der Stripe darf nicht an die Versorgungsspannung angeschlossen werden, wenn dieser noch in der Verpackung oder auf einer Spule aufgerollt ist.

c. Den Stripe nicht verwenden, wenn er abgedeckt oder in einer Oberäche eingelassen ist.

Außer in dafür vorgesehenen Aluminumprolen.

d. Das Produkt darf nicht mit dem Produkt eines anderen Herstellers verbunden werden.

e. Die Verbindung darf nur mit geeigneten Verbindern erstellt werden.

O󰀨ene Enden sind vor dem Einsatz dicht zu verschließen.

f. Den Stripe nicht ö󰀨nen oder aufschneiden/aufschlitzen, außerhalb der gekennzeichneten Markierung.

Zur Abdeckung mit Wärmedämm-Material nicht geeignet.

Page 6

Bedienungsanleitung

Artikel Nr.: 846010

6 05.12.2017

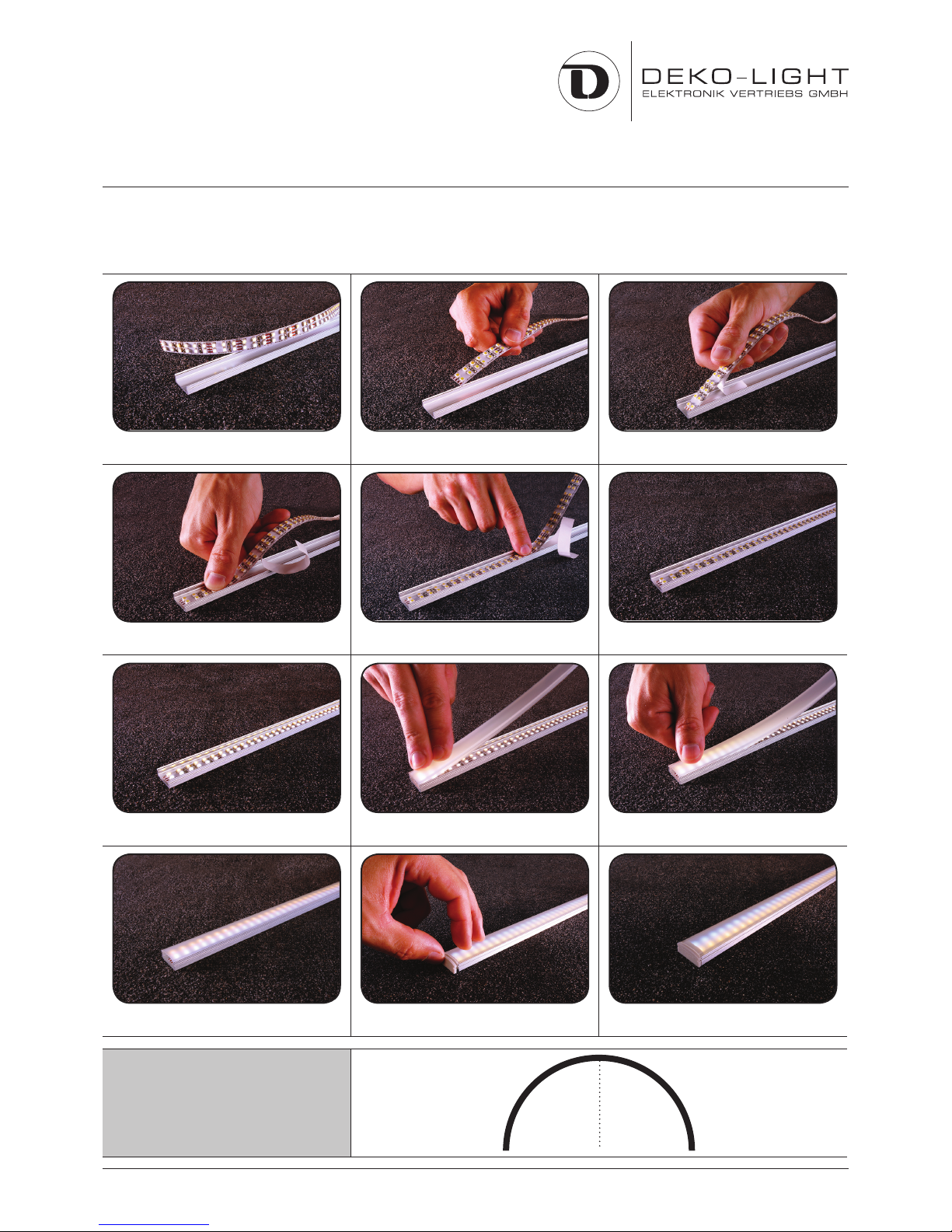

6. LED Stripe - Prolmontage

1 2 3

4 5 6

7 8 9

11 12 13

Biegeradius

max. r = 10 mm

Page 7

Bedienungsanleitung

Artikel Nr.: 846010

7 05.12.2017

Importeur

Auf der Hub 2 D-76307 Karlsbad

Tel.: +49 7248 / 92 71 500 Fax: +49 7248 / 92 71 550

Web: www.deko-light.com

Mail: [email protected]

Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 1999/5/EG R&TTE.

Die CE-Konformitätserklärung für dieses Produkt kann unter folgender Adresse bezogen werden.

http://deko-light.com/?page_id=4263

7. LED Controller

1. LED Controller - Montagehinweis

Um die Hitze abzuleiten empfehlen wir beim Einbau ausreichend Platz zu lassen, damit die Luft zirkulieren kann und der Controller somit nicht überhitzt. Achten Sie darauf, dass alle Verbindungen fest sitzen. Die Signalleitung sollte möglichst weit weg von der Stromleitung (230V) liegen.

2. Fernbedienung mit LED Controller „verbinden“

1. RF Controller einschalten und nach ca. 1 Sekunde die Taste “Ein” (Touch-Fernbedienung) gedrückt halten anschließend blinken die LED 3 mal weiß auf, dass ist das Zeichen dafür, dass die Touch-Fernbedienung mit dem RF Controller verbunden ist.

2. Sollte dies nicht beim ersten Versuch funktionieren, führen Sie den Punkt a nochmals durch.

3. Fernbedienung mit LED Controller „trennen“

1. RF Controller einschalten und nach ca. 1 Sekunde die Taste “Ein” (Touch-Fernbedienung) gedrückt halten, sobald erfolgreich getrennt ist, blinken die LED 9 mal weiß auf. Die Steuerung ist über die Touch-Fernbedienung nicht mehr möglich.

2. Der RF Controller kann nun erneut mit einer Fernbedienung/WiFi Controller verbunden werden.

4. Programme

1. Fade in Fade out

2. Strobe Warm White

3. Ramp up

4. Stribe Neutral White

5. Ramp down

6. Strobe Cold White

7. Random

8. Fade Color

9. Strope 3 Color

Page 8

Manual

Article No.: 846010

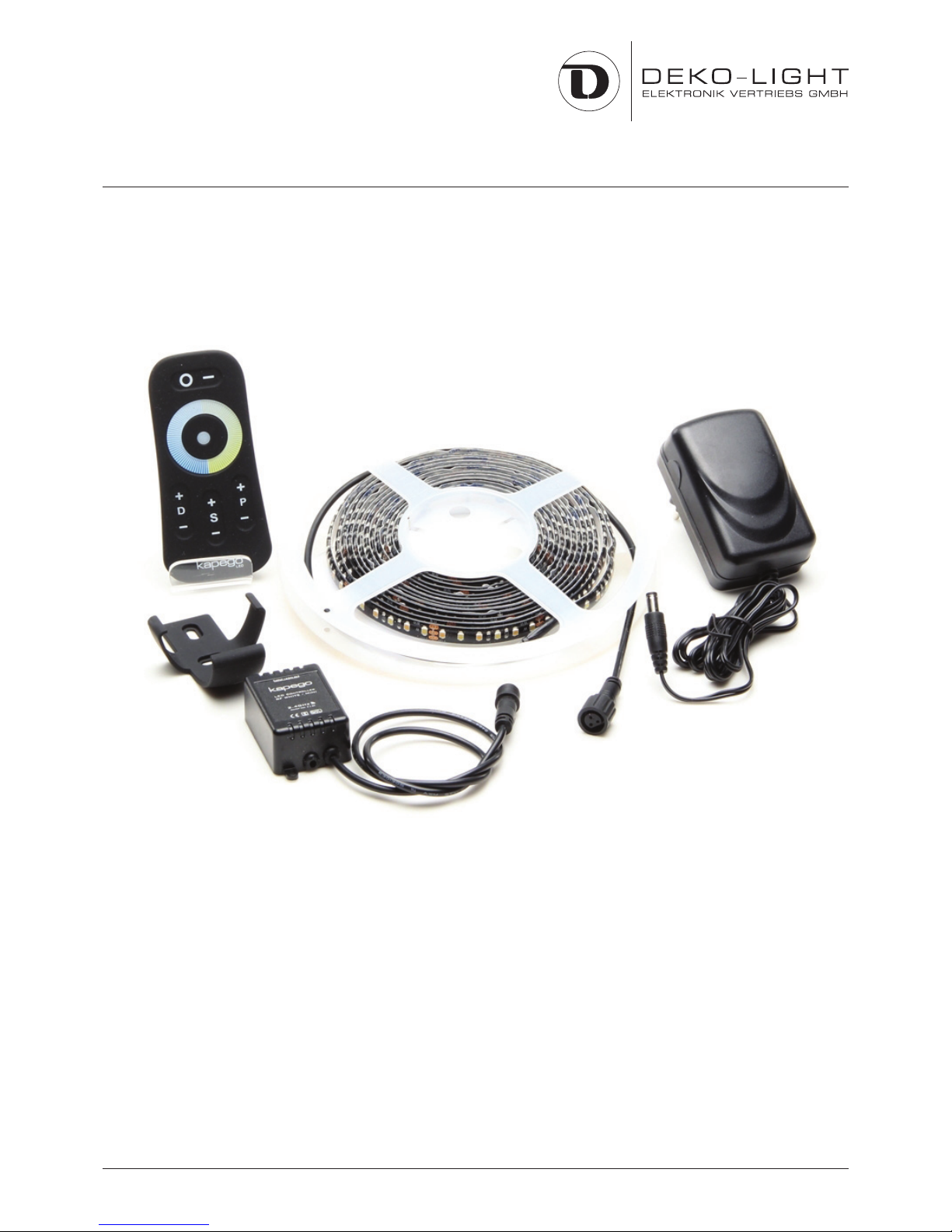

LED Mixit Set, RF White 2,5 m

1 05.12.2017

Page 9

Manual

Article No.: 846010

2 05.12.2017

Contents

1. Security instructions ..................................................................................................... page 3

2. Introduction .................................................................................................................. page 4

3. Purachased parts package .......................................................................................... page 4

4. Technical specication ................................................................................................. page 4

5. LED Instructions for mounting and safety .................................................................... page 5

6. LED Stripe - Prole mounting....................................................................................... page 6

7. LED Controller.............................................................................................................. page 7

Page 10

Manual

Article No.: 846010

3 05.12.2017

1. Security instructions

This Product is designed for indoor-use only. Garantee expires, when manually changing or dismantling the product yourself.

Safety guideline for proper use:

Caution with heat and extreme temperatures! Keep product away from extreme temperatures, moisture or dust. Keep product away from direct

and di󰀨use solar radiation and heat sources. Please notice that the operating temperature must be -5°C - +40°C.

Do not operate close to uids. Always operate on solid ground and avoid vibrations. Do not use chemical cleaning agents. Before cleaning the product must be cut o󰀨 from every power connection, (de-energize).

The user should not try to repair the product by itself.

All repairs and services should be handled by a qualied technician.

Caution!

Guarantee claims expire, when damage is caused, disregarding the user manual. The producer and importer do not assume any liability for consequential loss, which results from this. Only trained and instructed specialists are allowed to do the correct electrical connection/installation. All electrical and mechanical connections must be mounted conform to the European Safety standards.

Page 11

Manual

Article No.: 846010

4 05.12.2017

2. Introduction

Thanks you for buying our product. Please check the product and packing for transportation damage and read the user manual carefully, before you use the product.

3. Purachased parts package

● Kapego LED Controller, RF Mini White

● Kapego LED Stripe

● Remote

● Wall holder

● Plug in Power supply unit

● Manual

4. Technical specication

1. LED Stripe

Dimensions (L x B x H): 2500 x 8 x 3 mm

Color temperature: 2700 - 6000 K

Input voltage: 12V DC

Power: 13,00 W

LED quantity: 300

LED type: 3528

Cutting possibility (each): 50 mm / 6 LED

IP-Code: IP 33

Working temperature: -5°- +40°C

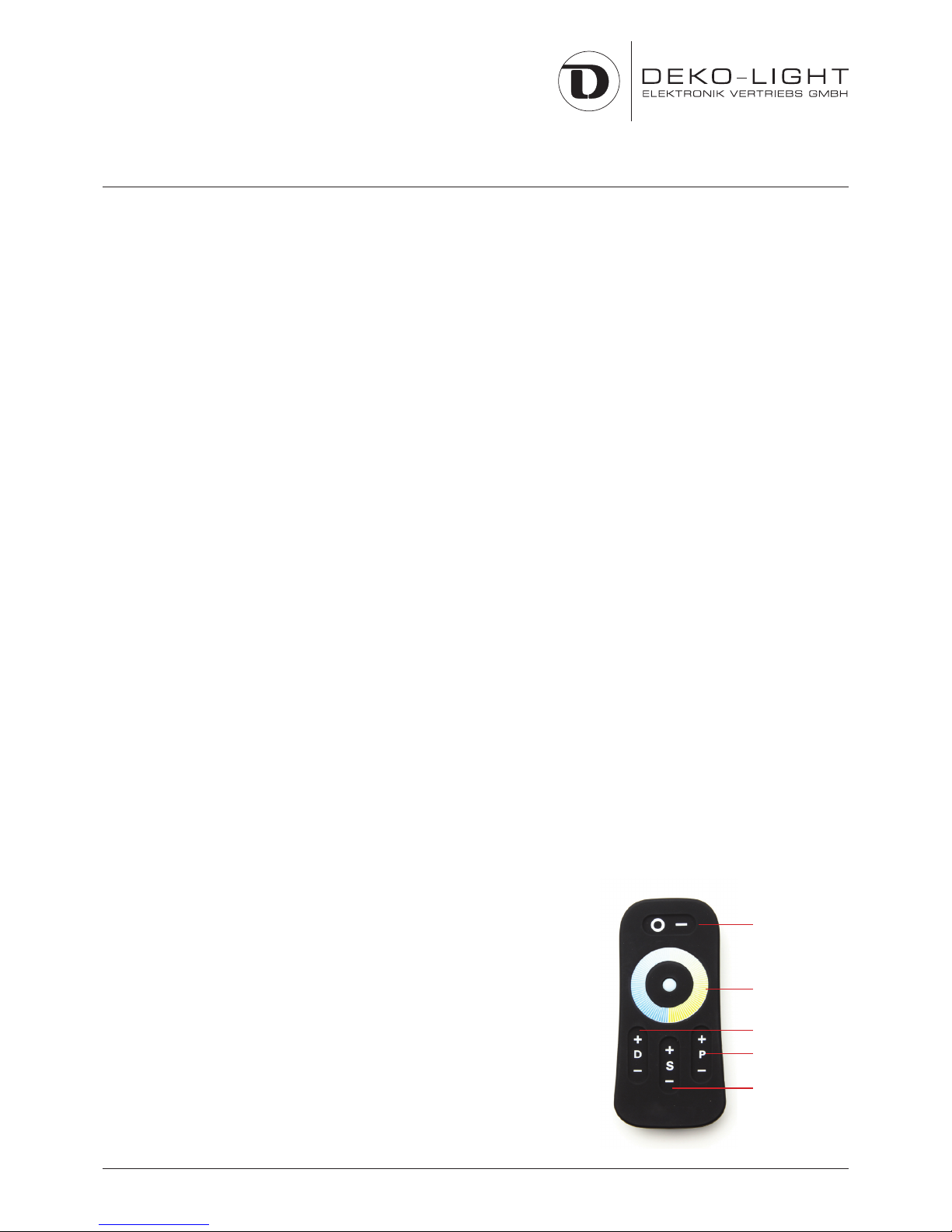

2. Touch remote RF Single

Dimensions (L x B x H): 110 x 52 x 21 mm

Power supply: 2x AAA Batteries

Range: ca. 20 m

Frequency: 2,4 GHz

Taste „O/—“: On/O󰀨

Taste „Farbkreis“: Color select

Taste „D“: Dimmer

Taste „S“: Speed select

Taste „P“: Program select

On/Off

Program select

Speed select

Dimmer

Color select

Page 12

Manual

Article No.: 846010

5 05.12.2017

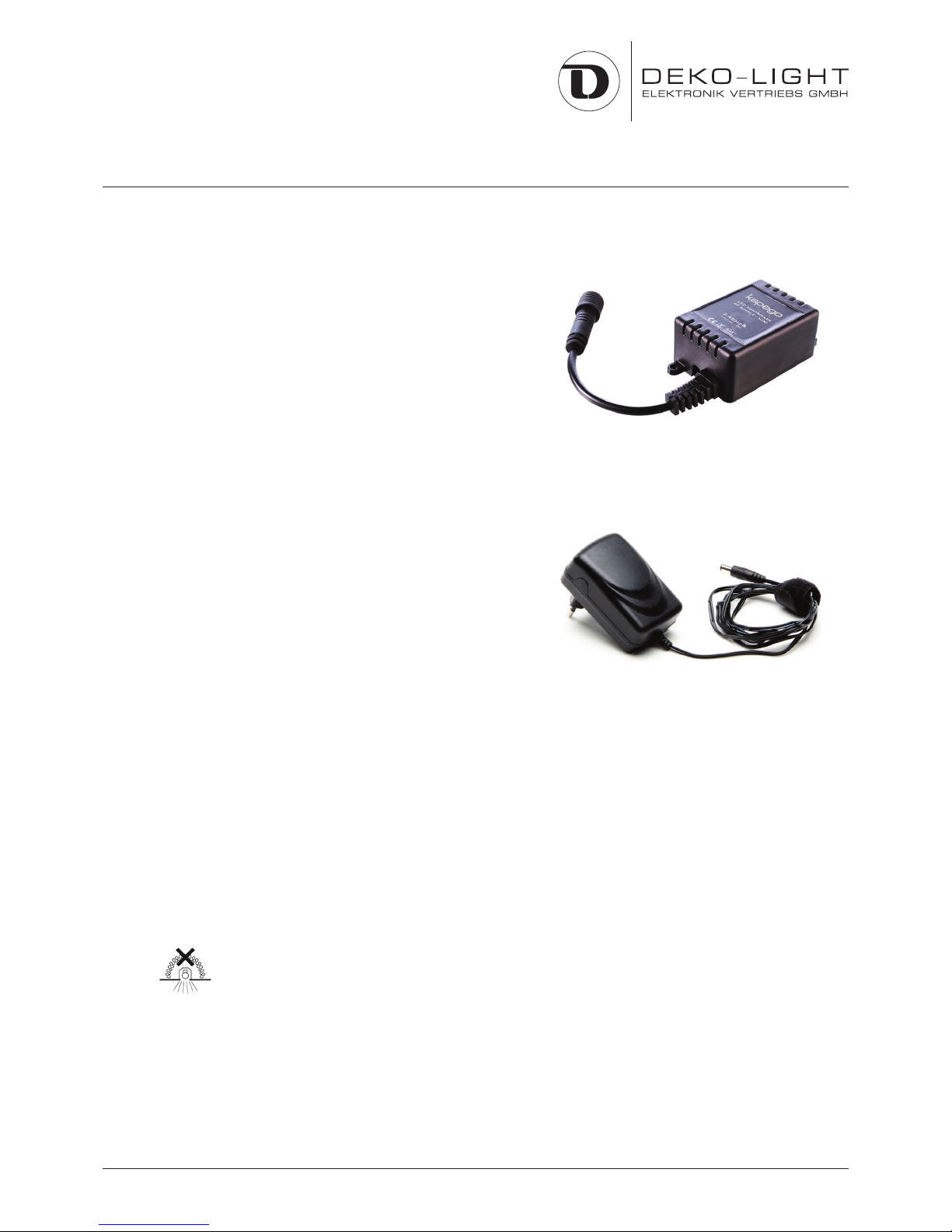

3. Controller, RF White Mini

Dimensions (L x B x H): 60 x 35 x 22 mm

Input voltage: 12-24V DC

Power: max. 2x 2,00 A / 12V DC - 2x 24,00 W max. 2x 2,00 A / 24V DC - 2x 48,00 W

Frequency: 2,4 GHz

Channel: 2

Programs: 9

IP-Code: IP20

Working temperature: -5°- +40°C

3. Netzgerät

Dimensions (L x B x H): 52 x 50 x 82 mm

Input voltage: 100-240V AC/50-60Hz

Output voltage: 12V DC

Power: 24,00 W

IP-Code: IP 20

Working temperature: -5°- +40°C

5. LED Instructions for mounting and safety

a. We recommend installing the stripe in an aluminum prole.

b. The stripe must not be connected to the supply voltage when it is in the package or rolled up on a reel.

c. Do not use the stripe when it is covered or set in a surface.

Exception: aluminum proles provided for this purpose.

d. The product is not compatible with the products of another manufacturer.

For connection use suitable connectors.

Open ends must be tightly closed before use.

f. Outside the marked signs do not open or slit the stripe, please refer enclosed data sheet „Cutting possibility“.

Not suitable for covering with thermal insulation material.

Page 13

Manual

Article No.: 846010

6 05.12.2017

6. LED Stripe - Prole mounting

1 2 3

4 5 6

7 8 9

11 12 13

Bending Radius

max. r = 10 mm

Page 14

Manual

Article No.: 846010

7 05.12.2017

Importer

Auf der Hub 2 D-76307 Karlsbad

Tel.: +49 7248 / 92 71 500 Fax: +49 7248 / 92 71 550

Web: www.deko-light.com

Mail: [email protected]

The product is CE compliant and meets all the essential requirements of Directive 1999/5/EC R&TTE.

The CE Declaration of Conformity for this product can be obtained at the following address.

http://deko-light.com/?page_id=4263

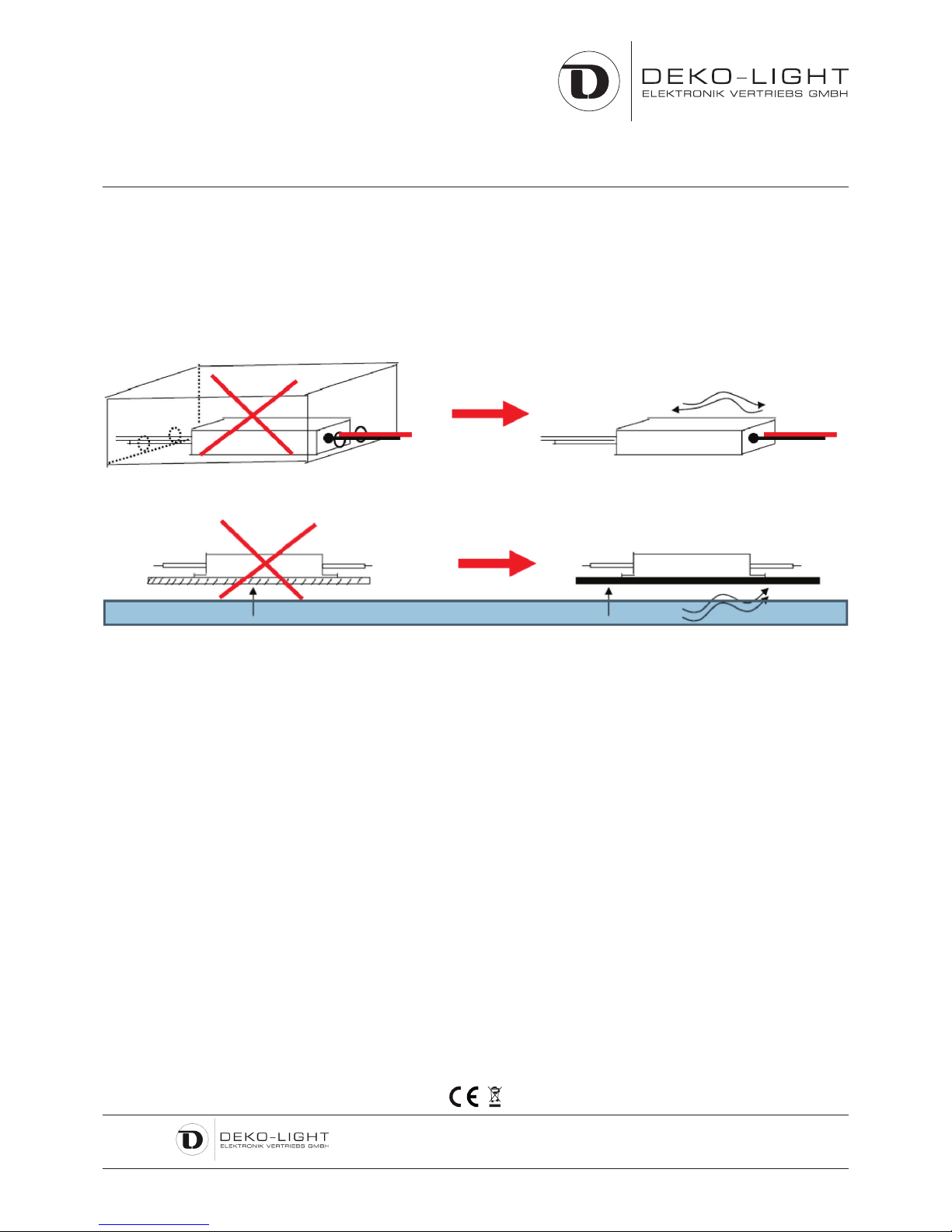

7. LED Controller

1. LED Controller - mounting instructions

To derive the heat, we recommend the installation to allow su󰀩cient space for the air to circulate and the driver will not be overheated. Make

sure that all connections are tight. The signal line should be as far away from the power line (230V).

2. „Connect“ Touch-Remote with LED Controller

1. Switch on the Power of the RF Controller and wait ca. 1s and then push the “ON” button on the Touch-Controller,

after that the LED ashes up 3 times, then the Touch-Controller and the Controller are connected.

2. If this step isn’t working please try again.

3. „Disconnect“ Touch-Remote with LED Controller

1. Switch on the LED stripe and wait ca. 1s and then hold the S+ button again till the stripe ashes up 9 times, then the Touch-Controller and the bulb are disconnected.

2. Now you can address the stripe again with the same or another Touch-Controller.

4. Programs

1. Fade in Fade out

2. Strobe Warm White

3. Ramp up

4. Stribe Neutral White

5. Ramp down

6. Strobe Cold White

7. Random

8. Fade Color

9. Strope 3 Color

Page 15

Bedienungsanleitung Sicherheitshinweise

- Die vom Hersteller beigelegten Bedienungsanleitung / Sicherheitshinweise / Datenblatt sind Voraussetzung für eine Ordnungsgemäße Verwendung. Technische Änderungen sind vorbehalten.

- Der Garantieanspruch erlischt bei Schäden, die durch Nichteinhaltung der Bedienungsanleitung / Sicherheitshinweise /Datenblatt entstehen. Der Hersteller und Inverkehrbringer, übernimmt für die Folgeschäden die daraus resultieren, keinerlei Haftung.

- Dieses Produkt darf nur von qualiziertem Fachpersonal installiert werden.

- Um eine Ordnungsgemäße Installation/Verdrahtung zu gewährleisten müssen sie die Normvorgaben Ihres Landes einhalten.

- Die angegebenen Leistungs- und Anschlußdaten, lt. Datenblatt und Typenschild, müssen eingehalten werden.

- Alle Service- und Wartungsarbeiten (falls zutre󰀨end) dürfen nur von qualizierten Fachpersonal ausgeführt werden.

- Trennen Sie die Spannungsversorgung vor Installations- oder Änderungsarbeiten und sichern Sie diese gegen Wiedereinschalten. Spannungsfreiheit überprüfen.

- Alle elektrischen Verbindungen müssen fest angeschraubt und 1x jährlich auf ihren Festsitz geprüft werden.

- Lampen dürfen nur im kalten Zustand gewechselt werden, es besteht Verbrennungsgefahr. Vor dem Wechsel muss die Spannungsversorgung getrennt werden.

- Der An- und Einbau in der Nähe von brennbaren Materialen ist verboten.

- Sollten Beschädigungen (z.B. defekte Netzleitung) oder Funktionsstörungen vorhanden sein, trennen Sie die Spannungsversorgung und kontaktieren Sie Ihren Lieferant. Defekte Teile dürfen nur von Fachpersonal und durch originale Ersatzteile ersetzt werden.

- Vorsicht! Die Verpackung kann evtl. Kleinteile/Verpackungsmaterialien enthalten, die von Kindern verschluckt

werden können.

- Das Produkt darf keinen starken mechanischen Beanspruchungen oder Verschmutzungen ausgesetzt werden.

- Bei einem Einsatz außerhalb des vorgesehenen Verwendungszwecks, ist die Genehmigung des Herstellers einzuholen.

- Ist das Produkt am ende seiner Lebensdauer, entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist verboten.

Die Leuchte ist nicht zur Abdeckung mit Wärmedämm-Material geeignet.

- Die Leuchte darf nur außerhalb der Armreichweite montiert werden.

- Zur Vermeidung von Gefährdungen darf eine beschädigte äußere exible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einen vergleichbaren Fachkraft ausgetauscht werden.

- Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder

einer vergleichbar qualizierten Person ersetzt werden.

Vorsicht, Gefahr des elektrischen Schlags

Page 16

User guide Safety instructions

- The enclosed from the manufacturers operating user guide / safety instructions / data sheet are required for a proper use. Technical changes are reserved.

- The warranty will not cover damage caused by non-observance of the user guide / safety instructions / data sheet. The manufacturers and distributors, don’t take over for consequential damages result from any liability.

- This product may only be installed by qualied sta󰀨.

- To ensure proper installation / wiring, you must comply with the standard specications of your country.

- All service and maintenance (if applicable) should be performed only by qualied sta󰀨.

- Disconnect the power supply before installation or modication work and secure it against being switched on again. Make sure that all components are free of voltage.

- All electrical connections must be tightened and tested annually for tightness.

- The lamps must be changed only in cold condition. Risk of burns. Before changing the lamp, the power supply must be disconnected.

- The mounting and installation close to ammable materials is prohibited.

- If damage (eg faulty power line) or a malfunction may be present, disconnect the power supply and contact

your supplier. Defective parts may be replaced only by qualied sta󰀨 and with original spare parts.

- Caution! The package may contain any small parts / packaging materials which can be swallowed by children.

- The product should not be exposed to strong mechanical loads or dirt.

- The indicated performance and connection data acc. datasheet and rating plate must be complied.

- When used outside the intended use, the approval of the manufacturer must be obtained.

- Is the product at the end of its service life, dispose it in accordance with the current legal regulations at the communal collection points. Disposal in the household waste is prohibited.

This luminaire is not suitable for covering with thermally insulated material.

- The Luminaire is “Only to be installed outside arms reach”.

- If the external exible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the

manufacturer or his service agent or a similar qualied person in order to avoid a hazard.

- The light source contained in this luminaire shall only be replaced by the manufacturer or his service agent or a

similar qualied person.

Caution, risk of electric shock

Page 17

Guide de l’utilisateur Consigne de securite

- Pour toute utilisation, conservez avec l’appareil le mode d’emploi, les données techniques et le consignes de

sécurité. Ces documents sont modiables sans préavis par le fabricant

- Les conditions de garantie ne pourront pas s’appliquer en cas de non observation des consignes d’utilisation de l’appareil. Le fabricant et le distributeur ne pourront prendre en charge aucun dégât liés à une utilisation non conforme au mode d’emploi.

- Ce produit ne peut être installé et mis en service que par du personnel qualié

- Respectez les normes électriques de votre pays pour les connections électriques

- Toute réparation ou entretien doit être e󰀨ectué par une personne qualiée

- Déconnectez l’alimentation avant toute intervention, et assurez vous que celle-ci ne peut être reconnectée

durant l’intervention. Vériez que tous les composants sont déchargés électriquement avant de démarrer

l’intervention.

- Toutes les connections électriques doivent être parfaitement serrées et vériées au moins une fois par an.

- Les lampes se changent uniquement lorsqu’elles sont froides. Risque de brûlure. Avant de changer une lampe, l’alimentation doit être impérativement déconnectée.

- Le montage et l’installation à proximité de matériaux inammables est interdite

- En cas de problème, déconnectez l’alimentation et contactez votre revendeur. Les pièces détachées doivent

être strictement d’origine. Leur remplacement doit être fait par un technicien qualié

- Attention ! L’emballage peut contenir de petite pièces ou pièces de calage qui peuvent être ingérées par des enfants.

- Ce produit ne doit pas être exposé à la poussière ou des contraintes mécaniques importantes.

- Pour toute utilisation non prévue par le fabricant, son accord doit être obtenu.

- L’utilisateur doit se conformer à la notice d’utilisation, aux consignes de sécurité, aux données techniques

- Ce produit doit se recycler dans les points collectes prévus à cet e󰀨et en accord avec la règlementation de votre pays. Ce produit ne doit pas être mis dans le container à ordures ménagères

La luminaire ne peut pas être recouvert d’un matériau d’isolation thermique.

- La luminaire ne peut être installé à l’extérieur de bras atteignent.

- Pour éviter tout danger si le câble souple externe ou le cordon de ce luminaire est endommagé, il doit être

exclusivement remplacé par le fabricant ou son agent de service ou une personne qualiée.

- La source lumineuse de cette lampe ne peut être remplacé par le fabricant ou un technicien de service

commandé ou une personne qualiée.

Attention! Risque de choc électrique
