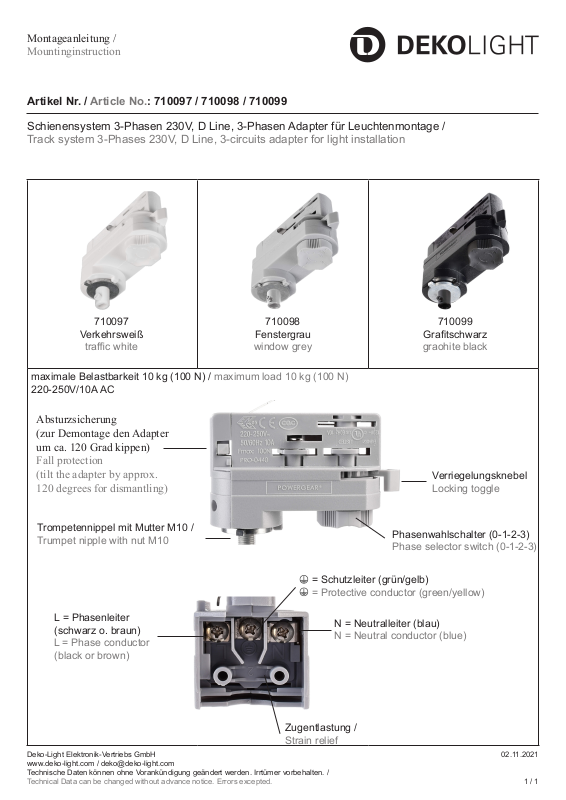

Montageanleitung /
Mountinginstruction
Artikel Nr. / Article No.: 710097 / 710098 / 710099
Schienensystem 3-Phasen 230V, D Line, 3-Phasen Adapter für Leuchtenmontage /
Track system 3-Phases 230V, D Line, 3-circuits adapter for light installation
710097
Verkehrsweiß
trac white
710098
Fenstergrau
window grey
maximale Belastbarkeit 10 kg (100 N) / maximum load 10 kg (100 N)
220-250V/10A AC
Absturzsicherung
(zur Demontage den Adapter
um ca. 120 Grad kippen)
Fall protection
(tilt the adapter by approx.
120 degrees for dismantling)
Trompetennippel mit Mutter M10 /
Trumpet nipple with nut M10
= Schutzleiter (grün/gelb)
= Protective conductor (green/yellow)
710099
Gratschwarz
graohite black
Verriegelungsknebel
Locking toggle
Phasenwahlschalter (0-1-2-3)
Phase selector switch (0-1-2-3)
L = Phasenleiter
(schwarz o. braun)
L = Phase conductor
N = Neutralleiter (blau)
N = Neutral conductor (blue)
(black or brown)
Zugentlastung /
Strain relief
Deko-Light Elektronik-Vertriebs GmbH 02.11.2021
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 1 / 1
