Dialogue-Enhancing Sound Bar System

Setup Guide

™

What’s in the Box

1. Sound Bar

2. Subwoofer

3. 6' analog stereo cable (3.5mm)

6. Two RCA adapter (3.5mm)

7. Sound Bar power cable

8. Remote control (battery included)

4. 6’ optical cable

5. Subwoofer power cable

Important Note

If anything is missing or damaged, or if your MagniFi One Sound Bar fails to operate, please notify your dealer immediately. We recommend keeping your original carton and packing materials in case you need to ship the unit in the future.

For more information visit our website at www.polkaudio.com

Connecting Your MagniFi One Sound Bar to Your TV

We recommend connecting the optical audio output of your TV to the optical input on the back of the bar. This will provide the highest quality audio whether you’re watching TV or watching your favorite DVD. If your TV does not have an optical output, you can use the optical output from your DVD player or your cable/satellite box to connect to the optical input on the bar. Then simply use the other bar input for your other audio sources.

OPT IN

SUPPLIED OPTICAL CABLE

TV OPT OUT

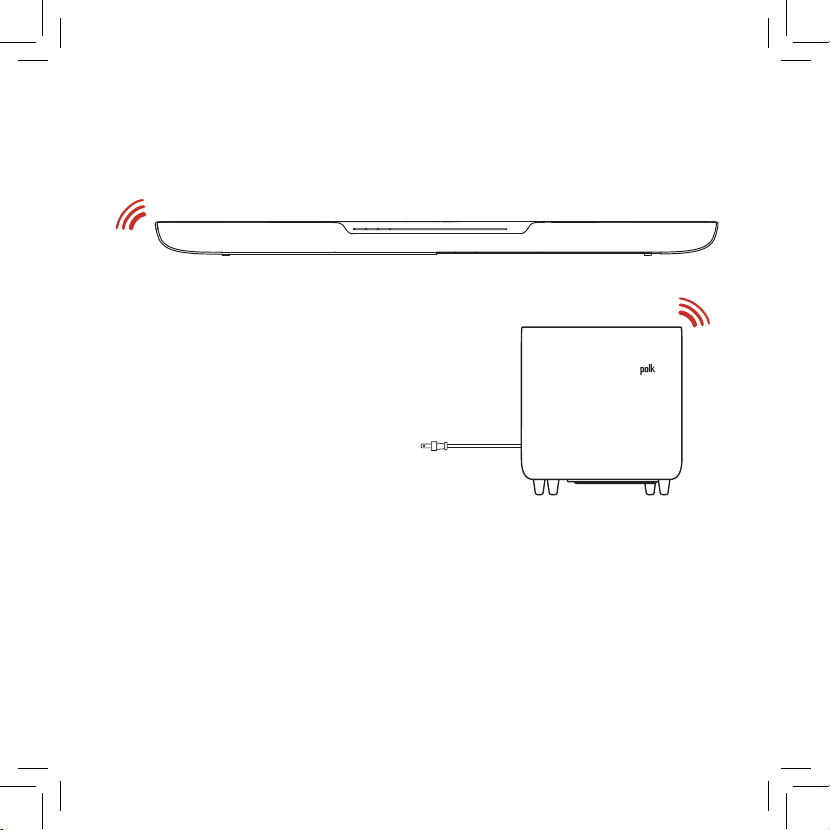

How to Connect Your Subwoofer

Your subwoofer receives a wireless audio signal from the bar. All you need to do is plug in the power cord and make sure the main power switch is ON.

Syncing Bar and Wireless Subwoofer

The MagniFi One Sound Bar and wireless subwoofer are preset at the factory to work together. Should your wireless subwoofer stop receiving an audio signal, follow these instructions to re-establish the connection:*

1. Turn off subwoofer by unplugging power cord from ampliﬁer plate.

2. Press the SYNC button on the back of the bar and hold for three (3) seconds.

3. The LED on the back of the bar will start ﬂashing at a faster rate, indicating that the bar and the subwoofer are ready to be connected.

4. Turn on the subwoofer by plugging in power cord into receptable on ampliﬁer plate.

* Note: If your bar is mounted to the wall, it will need to be removed for this procedure

For more information visit our website at www.polkaudio.com

Remote Control

1. Power / Night / Mute

2. Sources: Optical / AUX In / Bluetooth

3. Master Volume

4. VoiceAdjust Volume

5. Bass Volume

6. Music Controls: Skip track / Play

7. DSP Modes: Movie / Sport / Music

MagniFi One Sound Bar Button Controls

Power On: Standby mode. Bass: Increase/Decrease

Source: Access learning mode to

select with the remote.

Volume: Increase/Decrease

Voice Adjust: Increase/Decrease

Mute

Bluetooth: Pairs and connects with

a Bluetooth device

Night Effect: Reduces the bass

impact while improving voice intelligibility for low-volume listening

LED User Interface

(visit www.polkaudio.com for a more expansive LED section in the manual)

Four LEDs behind the Sound Bar grille communicate which source has been selected (including Movie, Sports and Music modes), power state, master, VoiceAdjust and bass volumes, mute status, Dolby Digital detection, Night, and learning mode.

VoiceAdjust Technology

Your MagniFi One Sound Bar has exclusive Polk technology which allows you to control the clarity of the dialog through the bar or the remote control. By controlling the volume of the VoiceAdjust technology, you can ﬁne tune all dialogue to be more intelligible.

Bluetooth® Wireless Technology

(visit www.polkaudio.com for a more expansive Bluetooth section in the manual)

To start using the Bluetooth source you must ﬁrst pair your device with the bar. Pairing enables your Bluetooth device to connect with your Sound Bar wirelessly. You only have to pair your Sound Bar with your Bluetooth device one time for this exchange of information to take place. After that you simply select “Polk MagniFi One” from your device list to make the connection to your Sound Bar. The Sound Bar can hold 8 Bluetooth devices in its memory. If more than 7 devices pair after yours, your device could be dropped from the memory list.

For more information visit our website at www.polkaudio.com

IR Remote Learning

For your Sound Bar to respond to your remote control, you MUST FIRST program the bar to respond to your television’s original IR (Infra-Red) remote. An RF (Radio Frequency) remote will not work. Other remotes (cable, satellite) will work only after you have programmed the bar to respond to the TV’s IR remote.

Note: The ﬁrst and third LEDs, followed by the second and fourth LEDs will ﬂash in pairs three times

to indicate a failed learn. The bar will exit learn mode after several unsuccessful attempts to learn an IR command. Carefully repeat steps 1-3 below.

Enter Learn mode by pressing and holding the source button for 3 seconds.

Press the volume up button.

Corresponding function should be pressed repeatedly, and 4 LED’s will ﬂash immediately after each press. LED’s will ﬂash white 3 times within 1 second then hold solid for 2 seconds for success.

Code Erasing Procedure: If you have programmed your Sound Bar to respond to a remote control and you no longer want it to do so, erase the codes by pressing the SOURCE key for about 10 seconds while the unit is in standby mode. The ﬁrst LED will ﬂash green and then white. This sequence will repeat three times, and when it’s complete you’ll know that previously learned codes have been successfully erased.

Remote Battery Replacement

Insert and press a pin into the hole,

then press and push the battery

cover outward to open.

Install a new CR2032 battery

following the correct orientation (follow the (+) (–) signs on the remote control)

Slide back the battery cover

Technical Assistance

Thank you for your Polk purchase. If you have a question or comment, please feel free to call or email us. In North America, call Polk Customer Service at 800-377-POLK(7655) (M-F, 9:00 AM-5:30 PM EST) or via email at polkcs@polkaudio.com. Outside the US, call +1-410-358-3600.

Polk Audio 1 Viper Way, Vista, CA 92081 800-638-7276 www.polkaudio.com

The complete owner’s manual can be found online at www.polkaudio.com

For more information visit our website at www.polkaudio.com

Contenu de la boîte

1. Barre de son

2. Caisson de graves

3. Câble analogique stéréo analogique 1,82 m (ﬁche 3,5mm)

4. Câble optique 1,82 m

5. Cordon d’alimentation du caisson de graves

6. Deux adaptateur RCA (3,5 mm)

7. Cordons d’alimentation de la barre et bloc d’alimentation

8. Télécommande (pile incluse)

Note importante:

S’il manque des pièces, si vous découvrez des avaries ou si votre barre MagniFi One ne fonctionne pas, contactez immédiatement votre détaillant. Conservez la boîte et l’emballage, ils assureront la protection du produit en cas de transit éventuel.

Pour plus d’information, visitez notre site web : www.polkaudio.com

Connexion de la barre à votre téléviseur

Pour une qualité sonore optimale, que vous regardiez la télé ou un DVD, nous vous recommandons de connecter la sortie optique de votre téléviseur à l’entrée optique de la barre. Si votre télé n’a pas de sortie optique, vous pouvez connecter la sortie optique de votre lecteur DVD ou de votre récepteur câble/satellite à l’entrée optique de la barre. Connectez ensuite toute autre source audio à l’entrée analogique (AUX) de la barre.

ENTRÉE OPTIQUE

CÂBLE OPTIQUE FOURNI

SORTIE OPTIQUE

For more information visit our website at www.polkaudio.com

Connexion du caisson de graves

Le caisson de graves reçoit un signal sans ﬁl de la barre. Vous n’avez qu’à brancher le câble d’alimentation et vous assurez que le caisson est allumé.

Synchronisation de la barre et du caisson de graves

La barre MagniFi One et le caisson de graves sont préréglés à l’usine pour fonctionner ensemble. Si le caisson cesse de recevoir un signal audio, suivez ces instructions pour rétablir la connexion:*

1. Éteignez le caisson de graves en déconnectant le cordon de l’ampliﬁcateur.

2. Appuyez sur le bouton SYNC situé à l’arrière de la barre pour 3 secondes.

3. La DEL à l’arrière de la barre clignotera plus rapidement, indiquant que la barre et le caisson sont prêts à se connecter.

4. Rallumez le caisson en branchant le cordon dans la prise de l’ampliﬁcateur.

* Note: si la barre est installée au mur, elle devra être retirée du mur pour cette procédure.

Pour plus d’information, visitez notre site web : www.polkaudio.com

Télécommande

1. Commutateur / Nuit (quiet) / Sourdine

2. Sources: optique / AUX / Bluetooth

3. VOL – Volume principal

4. Voice - Volume des voix

5. Bass – Volume des graves

6. Piste précédente / lecture / piste suivante

7. Modes DSP: Movie / Sport / Music

Boutons de contrôle de la barre MagniFi One

Interrupteur: Mode attente. Bass: graves + / –

Source: accès au mode

d’apprentissage pour programmer la télécommande

Mute: Sourdine

Volume: + / –

Voice: Volume + / – des voix

Bluetooth: appariement/ connexion avec dispositif Bluetooth

Night: Réduit l’impact des graves

pour améliorer la clarté des voix à bas volume.

For more information visit our website at www.polkaudio.com

DEL – Interface utilisateur

(Pour plus de détails sur la section DEL du manuel, visitez www.polkaudio.com.)

Quatre DEL derrière la grille de la barre indiquent : la source active (incluant les modes movie, sports et music), la tension, le volume principal, le volume des voix et des graves, la sourdine, la détection Dolby Digital, le mode Night (nuit) et le mode apprentissage.

Technologie Voice Adjust

La barre MagniFi One utilise la technologie VoiceAdjust exclusive à Polk. Voice Adjust permet de régler la clarté des dialogues depuis la télécommande pour les rendre plus intelligibles.

Technologie sans ﬁl Bluetooth

(Pour plus de détails sur la section Bluetooth du manuel, visitez www.polkaudio.com.)

Pour connecter la barre à une source Bluetooth, vous devez d’abord apparier le dispositif et la barre. Ceci permet à votre dispositif Bluetooth de s’apparier sans ﬁl à la barre de son. Vous n’avez qu’à apparier la barre et le dispositif Bluetooth une seule fois pour programmer cet échange de données. Ensuite, vous n’aurez qu’à sélectionner Polk MagniFi One sur votre dispositif pour le connecter à la barre. La barre peut garder huit dispositifs Bluetooth en mémoire. Si plus de sept autres dispositifs sont appariés suite au vôtre, ce dernier pourrait être éliminé de la liste mémorisée.

Pour plus d’information, visitez notre site web : www.polkaudio.com

Apprentissage IR de votre télécommande

Pour que votre barre réponde à votre télécommande, vous devez D’ABORD programmer la barre pour qu’elle répondre à la télécommande IR (infrarouge) originale de votre téléviseur. Les télécommandes RF (radiofréquences) ne sont pas compatibles. Autres télécommandes (câble, satellite) ne fonctionneront que lorsque vous les aurez programmées pour répondre à la télécommande IR de votre téléviseur.

Note: La première et la troisième DEL, suivies de la deuxième et quatrième DEL, clignoteront deux

par deux pour indiquer que l’apprentissage a échoué. La barre quittera le mode apprentissage après avoir tenté plusieurs fois d’apprendre une commande IR sans succès. Répétez alors les étapes 1 à 3 ci-dessous :

Accédez au mode apprentissage en appuyant sur le bouton source pour 3 secondes.

Appuyez sur le bouton VOLUME +.

Appuyez à répétition sur la fonction désirée. Les 4 Del brilleront après chaque pression. Elles brilleront blanc trois fois en une seconde puis en continu pour 2 secondes pour indiquer le succès de l’opération.

Pour effacer les codes: Si vous avez programmé votre barre pour qu’elle réponde à une télécommande et que vous désirez supprimer cette programmation, vous pouvez effacer les codes en appuyant sur la touche SOURCE pour environ dix secondes lorsque la barre est en mode veille (standby). La première DEL clignotera de vert à blanc trois fois. Une fois cette séquence complétée, vous saurez que les codes précédemment programmés ont été effacés avec succès.

For more information visit our website at www.polkaudio.com

Pour remplacer la pile de la télécommande

Insérez une épingle dans le trou puis

poussez sur le couvercle et glissez-le pour le retirer.

Installez une nouvelle pile CR2032 en

respectant les symboles de polarité (+) (–) de la télécommande.

Replacez le couvercle en le glissant en place.

Assistance technique

Merci d’avoir choisi Polk. Si vous avez des questions ou des commentaires, veuillez nous contacter par téléphone ou par courriel; en Amérique du Nord, Service à la clientèle Polk, 800.377.POLK(7655) (L-V, 9 h -17 h 30 HE); Hors des É.-U. , +1.410.358.3600; ou par courriel à polkcs@polkaudio.com.

Contactez-nous directement

Polk Audio 1 Viper Way, Vista, CA 92081 800-638-7276 www.polkaudio.com

Pour le manuel d’utilisation complet en ligne, visitez :www.polkaudio.com

Pour plus d’information, visitez notre site web : www.polkaudio.com

Contenido de la caja

1. Barra de sonido

2. Subwoofer

3. Cable estereofónico analógico de 183 cm (6 pies) con conectores de

3.5 mm (1/8 plg.)

4. Cable óptico de 183 cm (6 pies)

5. Cordón de alimentación del subwoofer

6. Dos adaptador RCA (3,5 mm)

7. Cordón y fuente de alimentación de la barra de sonido

8. Control remoto (con pila)

Nota importante:

Si algo falta o ha llegado dañado, o si la barra de sonido MagniFi One no funciona, avísele al distribuidor inmediatamente. Le recomendamos que guarde la caja y los materiales de empaquetado originales por si tiene que enviar la unidad.

For more information visit our website at www.polkaudio.com

Conexión de la barra de sonido MagniFi One al televisor

Le recomendamos que conecte la salida de audio óptica del televisor (TV OPT OUT) a la entrada óptica ubicada en la parte de atrás de la barra (OPT IN). Este método da la mayor calidad de audio, independientemente de que usted esté viendo televisión o su DVD preferido. Si el televisor no tiene salida óptica, puede conectar la salida óptica del reproductor de DVD o de la caja de televisión por cable o satélite a la entrada óptica de la barra. Luego puede conectar otras fuentes de audio a la otra entrada de la barra.

ENTRADA ÓPTICA

CABLE ÓPTICO SUMINISTRADO

SALIDA ÓPTICA

Hay más información en www.polkaudio.com

Conexión del subwoofer

El subwoofer recibe una señal de audio inalámbrica de la barra; lo único que usted tiene que hacer es enchufar el cordón de alimentación y asegurarse de que el interruptor de alimentación principal esté en la posición de encendido.

Sincronización de la barra y el subwoofer inalámbrico

La barra de sonido MagniFi One y el subwoofer inalámbrico vienen conﬁgurados de fábrica para que funcionen juntos. Si el subwoofer inalámbrico deja de recibir la señal de audio, siga estas instrucciones para restablecer la conexión:*

1. Apague el subwoofer desenchufando el cordón de alimentación de la placa del ampliﬁcador.

2. Oprima y mantenga oprimido el botón de sincronización (SYNC) ubicado en la parte de atrás de la barra durante tres (3) segundos.

3. El indicador LED ubicado en la parte de atrás de la barra comienza a parpadear más rápido, indicando que la barra y el subwoofer están preparados para conectarse.

4. Encienda el subwoofer enchufando el cordón de alimentación en el tomacorrientes de la placa del ampliﬁcador.

* Nota: Si la barra está montada en la pared, es necesario desmontarla

para hacer este procedimiento.

For more information visit our website at www.polkaudio.com

Control remoto

1. Alimentación / Noche / Silenciador

2. Fuentes: Óptica ( OPT 1) / Entrada auxiliar (AUX 2) / Bluetooth

3. Volumen principal (VOL)

4. Ajuste de volumen de voz (VOICE)

5. Volumen de bajos (BASS)

6. Controles de música: Pista anterior / Reproducción / Pista siguiente

7. Modalidades DSP: Película (MOVIE)

/ Deporte (SPORT) / Música (MUSIC)

Botones del control de la barra de sonido MagniFi One

Encendido: Modalidad de

espera.

Fuente: para seleccionar la

fuente con el control remoto.

Volumen: Aumento o

disminución

Ajuste de voz: Aumento o

disminución

Hay más información en www.polkaudio.com

Bajos: Aumento o disminución

Silenciador

Bluetooth: sintoniza y se conecta con

un dispositivo Bluetooth

Night: Reduce el impacto de los bajos y

mejora la inteligibilidad de la voz para escuchar a bajo volumen

Interfaz de usuario de indicadores LED

(Hay una sección más extensa sobre indicadores LED en el manual que se encuentra en www.polkaudio.com.)

Los cuatro indicadores LED detrás de la rejilla de la barra de sonido indican la fuente que se ha seleccionado, el estado de alimentación, el volumen principal, el ajuste de volumen de voz, el ajuste de volumen de bajos, el estado del silenciador, la detección de Dolby digital, la modalidad nocturna, la modalidad de aprendizaje y las modalidades de película, deportes o música.

Tecnología de ajuste de voz (VoiceAdjust)

La barra de sonido MagniFi One tiene un canal central dedicado que se controla desde la barra o el control remoto. Controlar el volumen del canal central permite hacer ajustes menores en todos los diálogos para que sean más inteligibles.

Tecnología inalámbrica Bluetooth®

(Hay una sección más extensa sobre Bluetooth en el manual que se encuentra en www.polkaudio.com.)

Para conectar su dispositivo Bluetooth, lo primero que debe hacer es sincronizarlo con la barra, lo cual le permite a su dispositivo Bluetooth conectarse a la barra de sonido inalámbricamente. Después de la primera vez que se hace la sincronización, basta seleccionar “Polk MagniFi One” de la lista de dispositivos para volver establecer la conexión con la barra de sonido. La barra de sonido puede memorizar 8 dispositivos Bluetooth. Si se sincronizan más de 7 después del suyo, es posible que su dispositivo sea retirado de la memoria.

For more information visit our website at www.polkaudio.com

Aprendizaje del control remoto infrarrojo

Para que la barra de sonido responda a su control remoto, es INDISPENSABLE programarla PRIMERO para que responda al control remoto IR (infrarrojo) original del televisor. Los controles remotos de RF (radiofrecuencias) no funcionan. Se pueden programar otros controles remotos (de cable o de satélite) solo después de haber programado la barra para que responda al control remoto infrarrojo del televisor.

Nota: Si la barra no aprende ciertos códigos remotos de infrarrojo, el indicador LED de alimentación

parpadea de color rojo y sale de la modalidad de aprendizaje. Repita cuidadosamente los pasos 1 a 3 que se presentan a continuación.

Entre a la modalidad de

aprendizaje oprimiendo y mantenimiento oprimido el botón SOURCE durante 3 segundos.

Oprima el botón de

subida de volumen (VOLUME, +).

Oprima repetidamente el botón de la función correspondiente del control remoto. Cuatro indicadores LED destellan inmediatamente después de cada apretoncito. Los indicadores LED destellan de color blanco 3 veces en 1 segundo y luego brillan ﬁjamente durante 2 segundos cuando la operación da resultado.

Procedimiento de borrado de códigos: Si ha programado la barra de sonido para que responda a un control remoto y ya no desea que sea así, puede borrar los códigos oprimiendo la tecla SOURCE durante aproximadamente 10 segundos mientras la unidad esté en modalidad de espera (los indicadores LED destellan rápido alternando entre ámbar y blanco 3 veces por segundo durante 2 segundos). Cuando se completa la secuencia, usted sabe que los códigos aprendidos anteriormente han sido borrados.

Hay más información en www.polkaudio.com
