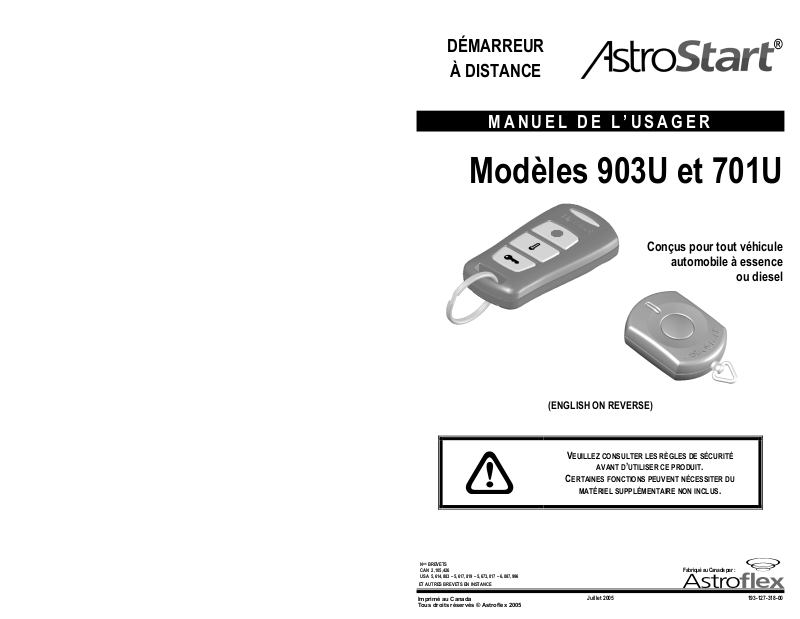

DÉMARREUR
À DISTANCE
Modèles 903U et 701U
®
MANUEL DE L’USAGER
Conçus pour tout véhicule
automobile à essence
ou diesel
(ENGLISH ON REVERSE)
V
EUILLEZ CONSULTER LES RÈGLES DE SÉCURITÉ
AVANT D’UTILISER CE PRODUIT.
C
ERTAINES FONCTIONS PEUVENT NÉCESSITER DU
NOS BREVETS
CAN 2,105,426
USA 5,614,883 – 5,617,819 – 5,673,017 – 6,087,996
ET AUTRES BREVETS EN INSTANCE
Juillet 2005 193-127-318-00
Imprimé au Canada
Tous droits réservés © Astroflex 2005
MATÉRIEL SUPPLÉMENTAIRE NON INCLUS.
Fabriqué au Canada par :
RÉGLEMENTATION
Ce dispositif satisfait aux exigences d’Industrie Canada (IC) - Gestion des radiofréquences, prescrites dans le document CNR-210. Son
utilisation est autorisée seulement sur une base de non-brouillage et de non-protection; en d’autres termes, ce dispositif ne doit pas être
utilisé s’il est établi qu’il représente une source de brouillage nuisible pour les services autorisés par IC. Par ailleurs, l’utilisateur de ce
dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le
fonctionnement du dispositif.
Ce dispositif est conforme aux dispositions de la partie 15 des règlements de la Commission fédérale sur les communications (FCC).
Son utilisation est assujettie aux deux conditions suivantes :
(1) ce dispositif ne doit pas être à l'origine de brouillage nuisible, et
(2) ce dispositif doit accepter le brouillage qui peut en entraîner un fonctionnement indésirable.
Ce matériel a fait l'objet d'essais et respecte les limites imposées aux dispositifs numériques appartenant à la classe B, conformément à la
partie 15 des règlements de la FCC. Ces limites ont été conçues pour assurer une protection raisonnable contre les brouillages nuisibles à
l'intérieur d'une résidence. Ce matériel produit, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux
instructions des manuels d'installation et de l’usager, peut être à l'origine de brouillage nuisible aux appareils de communication exploitant les
radiofréquences. Toutefois, il n'est pas garanti qu'aucun brouillage ne se produira dans une installation en particulier. Aussi, dans l'éventualité
où ce matériel venait à causer du brouillage nuisible au niveau des appareils radio ou aux téléviseurs, ce que l'on peut vérifier en mettant
l’appareil hors fonction, puis en fonction, il est recommandé que l'utilisateur essaie de corriger la situation en prenant une ou plusieurs des
mesures suivantes :
réorienter l'antenne réceptrice ou en changer l'emplacement;
éloigner le matériel du récepteur;
brancher le matériel dans une prise appartenant à un circuit différent du circuit auquel est branché le récepteur;
consulter le concessionnaire ou un technicien qualifié en matière de radiotélévision.
Avertissement:
Tout changement ou toute modification qui ne fait pas l'objet d'une autorisation expresse du <fabricant> peut annuler le droit
de l'usager d'utiliser l'appareil.
Inc.
1164, Route 220
St-Élie d’Orford (Québec) Canada
J0B 2S0
ELECTRONIC CORP.
516A Elm Street
Manchester, NH 03101
USA
www.astroflex.com
MERCI D'AVOIR CHOISI UN DÉMARREUR À DISTANCE ASTROSTART!
Comme vous, la compagnie Astroflex est soucieuse de l’environnement.
C’est pourquoi nous vous suggérons d’utiliser le temps de fonctionnement
de deux minutes lors du démarrage à distance de votre véhicule pour
réchauffer les fluides du moteur. Consultez votre détaillant.
Nous profitons de l’occasion pour vous inviter à bien faire dégivrer les vitres
de votre véhicule et de le nettoyer convenablement avant de prendre la route.
Les igloos mobiles sont très dangereux!
Nous vous souhaitons une excellente route avec votre démarreur à distance!
G
UIDE DE L'USAGER POUR COMMANDE À DISTANCE 701U ET 903U
Le modèle 701U est une commande à distance qui vous offre les fonctions de démarrage de base comportant tous les
dispositifs nécessaires pour effectuer le démarrage en toute sécurité.
En plus des fonctions de démarrage à distance, le modèle 903U offre des fonctions de télé-déverrouillage vous permettant
de commander les verrous de portière ainsi que l'accès au coffre arrière. Ces fonctions sont optionnelles et peuvent
nécessiter du matériel et des raccordements lors de l'installation.
Table des matières
RÈGLES DE SÉCURITÉ_____________________________________________________________________________ 2
SÉQUENCE DE SÉCURITÉ POUR VÉHICULES À BOÎTE DE VITESSES MANUELLE-------------------------------------------------3
PRÉPARATION DU SYSTÈME ----------------------------------------------------------------------------------------------------------------------------------------------------3
LA TÉLÉCOMMANDE ______________________________________________________________________________ 4
TABLEAU DES COMMANDES _______________________________________________________________________ 4
LES COMMANDES DE DÉMARRAGE---------------------------------------------------------------------------------------------------------------------------------------------5
COMMANDES DE DÉ/VERROUILLAGE DES PORTIÈRES (903U SEULEMENT)-----------------------------------------------------------------------------------------7
ANTIVOL (COUPE-CIRCUIT)------------------------------------------------------------------------------------------------------------------------------------------------------8
PROGRAMMATION DE TÉLÉCOMMANDES ADDITIONNELLES____________________________________________ 9
VÉRIFICATIONS DE SÉCURITÉ ______________________________________________________________________ 9
INTERRUPTEUR DE CAPOT ------------------------------------------------------------------------------------------------------------------------------------------------------9
VÉRIFICATIONS RELATIVES AUX VÉHICULES À TRANSMISSION AUTOMATIQUE----------------------------------------------------------------------------------------- 10
VÉRIFICATIONS RELATIVES AUX VÉHICULES À BOÎTE DE VITESSES MANUELLE ----------------------------------------------------------------------------------------10
REMPLACEMENT OU SURVOLTAGE DE LA BATTERIE_________________________________________________ 10
1
RÈGLES DE SÉCURITÉ
Lisez bien toutes les règles de sécurité suivantes avant d’utiliser ce produit.
RÈGLES GÉNÉRALES
Ne jamais effectuer un démarrage à distance
Ne laissez jamais
en marche par le démarreur à distance (mode continu).
Rapportez immédiatement tout problème de fonctionnement au dépositaire Astroflex qui a procédé à l’installation.
Le produit ou son usage ne doivent, en aucun cas, être modifiés.
Fermez toujours l'interrupteur principal du démarreur à distance lorsque le véhicule est garé dans un endroit clos et
non ventilé ou lorsqu'il entre dans un atelier mécanique pour fins d'entretien ou de réparation.
Fermez toujours l'interrupteur principal du démarreur à distance lorsque ce dernier n'est pas utilisé pendant une
longue période.
Gardez la télécommande hors de la portée des enfants.
Pour que votre démarreur à distance ait un rendement optimal, procédez à des mises au point régulières du moteur
de votre véhicule.
Assurez-vous que la commande des essuie-glaces est bien à l'arrêt avant de quitter votre véhicule.
Vérifiez régulièrement le fonctionnement des dispositifs de sécurité qui commandent l'arrêt du moteur.
(Voir «Vérifications de sécurité» à la page 9.)
Conformez-vous aux règlements locaux. Certains règlements pourraient vous interdire de laisser tourner le moteur de
votre véhicule sans surveillance dans un lieu public.
Pour que votre démarreur à distance demeure des plus sécuritaires, faites faire des mises au point périodiques de
votre système par votre dépositaire AstroFlex.
Avertissez toujours les mécaniciens et techniciens affectés à l'entretien de votre véhicule que celui-ci est équipé d'un
démarreur à distance.
Il est fortement recommandé
Pour ce faire, contactez le dépositaire le plus près de chez vous.
Tous les utilisateurs de votre véhicule doivent prendre connaissance
d'utilisation.
Assurez-vous que l'autocollant de mise en garde est toujours fixé à la vitre du conducteur.
RÈGLES SPÉCIFIQUES AUX VÉHICULES À BOÎTE DE VITESSES MANUELLE
Assurez-vous que le frein de stationnement est fonctionnel, c'est-à-dire qu'il peut immobiliser
Si le levier de vitesses est accessible sans que l'on ait à ouvrir une portière (en ouvrant le hayon, par exemple) ou
dans le cas d'un véhicule décapotable, il est fortement recommandé d'incorporer au système un détecteur de
mouvement (micro-onde). Ce dispositif sert à prévenir le démarrage advenant qu'une activité aurait été détectée à
proximité du levier de vitesse.
une personne ou un animal sans surveillance à bord du véhicule lorsque ce dernier est maintenu
de procéder à une vérification annuelle de votre démarreur à distance.
lorsqu'une personne ou un animal occupe le véhicule.
des règles de sécurité et des consignes
le véhicule.
2
SÉQUENCE DE SÉCURITÉ POUR VÉHICULES À BOÎTE DE VITESSES MANUELLE
Votre démarreur à distance a été conçu de manière à vous contraindre à effectuer une série d'actions qui ont pour but
d'assurer que le levier de vitesses soit placé au point mort (neutre) au moment où vous quittez votre véhicule.
Cette série d'actions, appelée «séquence de sécurité», vise à prévenir tout démarrage à distance dans des circonstances
où il ne serait pas sécuritaire que le moteur du véhicule soit mis en marche.
À tout moment, si le hayon ou une portière est ouverte, l'intrusion est détectée et le système annule la séquence de
sécurité, ce qui empêche un démarrage à distance. Le cas échéant, la séquence doit être exécutée de nouveau afin de
permettre un éventuel démarrage.
Le système offre deux modes d’exécution de la séquence. Cette option doit être réglée lors de l'installation. Le premier
mode est initié par l'application du frein de stationnement, tandis que le second l'est par la télécommande.
La séquence de sécurité doit être exécutée de la façon suivante.
SÉQUENCE ACTIVÉE PAR LE FREIN DE STATIONNEMENT
1. Pendant que le moteur est en marche (clé de contact), appuyer sur la pédale de frein et la maintenir enfoncée.
2. Placer le levier de vitesses au point mort (neutre).
3. Appliquer le frein de stationnement
Note : Le système peut être réglé, lors de l'installation, de sorte que vous devez appliquer le frein de
stationnement à une ou deux reprises. S'il est réglé pour deux applications, faites une pause d'une seconde
entre les applications.
4. Retirer la clé du contact (le système maintient le moteur en marche).
5. Sortir du véhicule.
6. En deçà de 60 secondes, refermer toutes les portières.
7. Le système coupe le contact et fait clignoter les feux de position 1 fois pour indiquer que la séquence est valide
(le véhicule est prêt à recevoir une commande de démarrage).
SÉQUENCE ACTIVÉE PAR LA TÉLÉCOMMANDE
1. Pendant que le moteur est en marche (clé de contact), appuyer sur la pédale de frein et la maintenir enfoncée.
2. Placer le levier de vitesses au point mort (neutre).
3. Appliquer le frein de stationnement.
4. Faites la commande de démarrage (Modèle 701U
5. Retirer la clé du contact (le système maintient le moteur en marche).
6. Sortir du véhicule.
7. À l'aide de la télécommande, faites la commande d’arrêt. Le système coupe le contact et fait clignoter les feux
de position 1 fois pour indiquer que la séquence est valide (le véhicule est prêt à recevoir une commande de
démarrage).
NOTES : Si vous relâchez la pédale de frein et que vous appuyez de nouveau sur celle-ci durant ou après l’exécution de la
séquence de sécurité, cette dernière ne sera pas valide et vous ne pourrez pas effectuer le démarrage à distance de votre
véhicule.
Si le moteur s’arrête lorsque vous retirez la clé du contact, votre séquence de sécurité est invalide.
Refaites une séquence de sécurité. Si le problème persiste, consultez votre installateur.
1 coup
.
2 coups.
- Modèle 903U ).
PRÉPARATION DU SYSTÈME
Lorsque vous quittez votre véhicule, vous devez prévoir l’utilisation de votre démarreur à distance.
Si votre véhicule est équipé d’une boîte de vitesses manuelle, assurez-vous que le démarreur a détecté une
séquence de sécurité valide.
Si votre véhicule est équipé d’une transmission automatique, assurez-vous que le levier de transmission est à la
position «P».
Réglez le système de chauffage ou de climatisation à la position désirée. En même temps qu'il fera démarrer votre
véhicule, le démarreur à distance mettra en marche le système de chauffage ou de climatisation.
Mettez la commande des essuie-glaces à la position «OFF» pour ne pas faire forcer le mécanisme dans l’éventualité
où vous effectueriez un démarrage pendant que les essuie-glaces sont bloqués par la neige, par exemple.
Assurez-vous que les phares sont éteints.
Assurez-vous de ne pas laisser vos clés dans le véhicule.
3

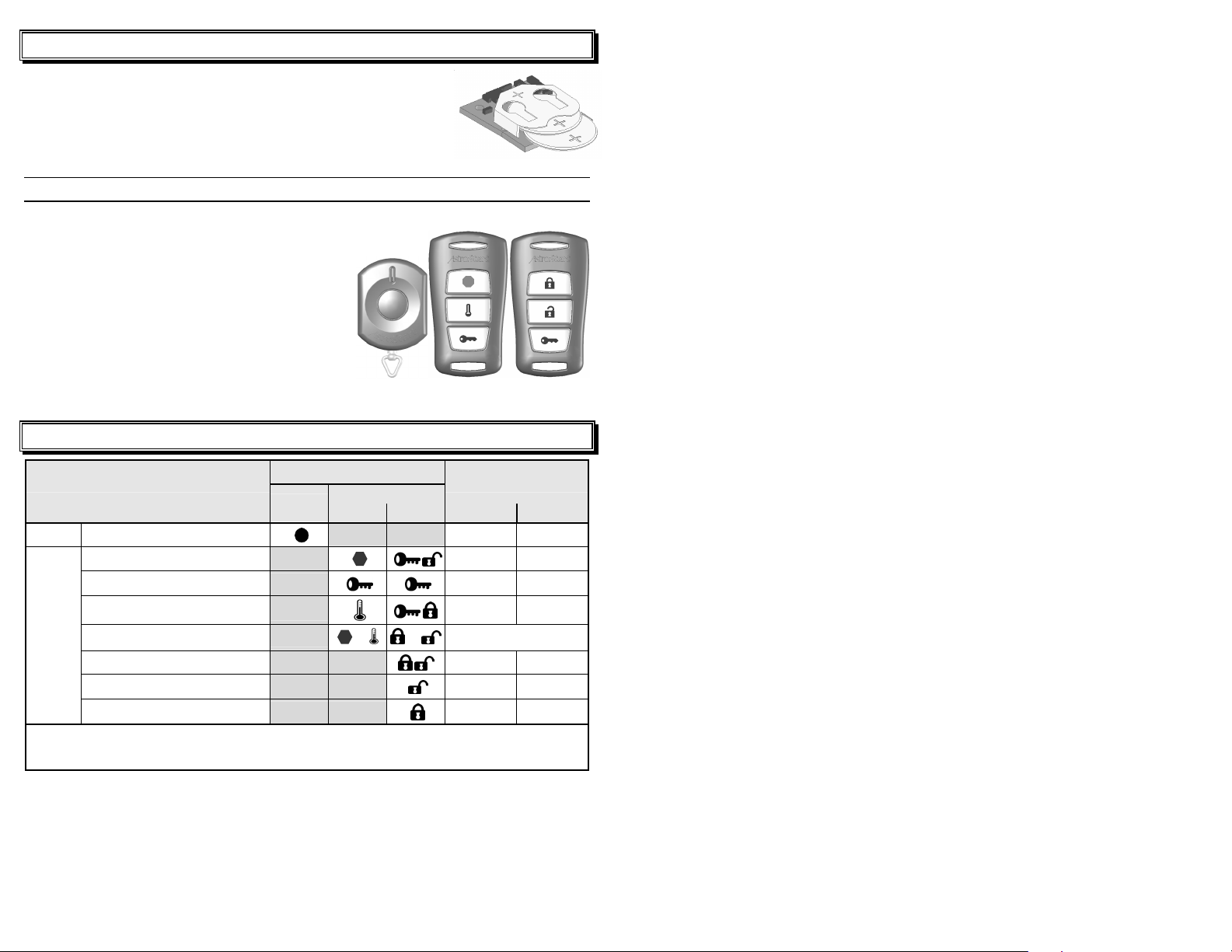

LA TÉLÉCOMMANDE
La télécommande est alimentée par deux petites piles au lithium de 3 volts (CR-2016).
Consultez votre détaillant pour obtenir des piles de rechange ou des télécommandes
supplémentaires.
La portée de votre télécommande peut être réduite si la pile est faible; elle peut aussi
être affectée par la présence de structures métalliques ou de poteaux électriques à
proximité ou encore, par une trop forte concentration de véhicules dans un terrain de
stationnement bondé.
Grâce à un dispositif électronique d'apprentissage des codes, jusqu'à quatre télécommandes peuvent être attribuées à votre
véhicule.
UTILISATION DE LA TÉLÉCOMMANDE
Pour bien transmettre les commandes, appuyez pendant deux
secondes sur le bouton désiré. Aucune commande ne sera transmise
si le bouton n'est pas enfoncé assez longtemps.
Le témoin lumineux de la télécommande clignotera le temps de
transmettre votre commande.
Modèle 903U : Votre système peut être configuré (lors de
l’installation) de sorte qu’il agisse uniquement sur le démarrage de
votre voiture ou qu’il commande le démarrage/arrêt du moteur en plus
du verrouillage/déverrouillage des portières.
La télécommande comporte des pictogrammes qui vous aident à
retenir les commandes plus facilement; utilisez la membrane affichant
les pictogrammes qui convient le mieux aux commandes de votre
système.
Vous pouvez remplacer les boutons (pictogrammes) de votre télécommande (membrane de caoutchouc) par une autre
membrane (consultez votre détaillant).
Les télécommandes illustrées peuvent différer de celle(s) incluse(s) dans les kits.
Modèle 701U Modèle 903U
Option 1 Option 2
TABLEAU DES COMMANDES
701U
BOUTONS
903U
OPTION 1 OPTION 2 FEUX KLAXON
OU
OU
4 / 2 / 3
CONFIRMATION
1 / 1 -
1 -
1 / 1 1
SEC.
30 / 60
3 -
2 -
1 1
-
COMMANDES
OPTION PROGRAMMÉE ⇒
701U DÉMARRAGE / ARRÊT (BASCULE)
ARRÊT
DÉMARRAGE
MODE DE BASSE TEMPÉRATURE
903U
PANIQUE (BOUTON MAINTENU > 4 SEC.)
COFFRE
DÉVERROUILLAGE
V
ERROUILLAGE
CETTE CONFIRMATION EST ÉMISE SEULEMENT LORSQUE LA COMMANDE EST RÉPÉTÉE ALORS QUE LE MOTEUR TOURNE DÉJÀ.
4 = ACTIVATION / 2 = DÉSACTIVATION / 3 = SYSTÈME NON PRÊT
PROGRAMMABLE LORS DE L'INSTALLATION – 2E VERROUILLAGE
Note : Assurez-vous que les pictogrammes de votre télécommande correspondent aux options préprogrammées
(Voir «Utilisation de la télécommande»).
4
CONFIRMATION
Dans tous les cas, votre démarreur à distance confirmera que la commande a bien été reçue en faisant clignoter les feux de
position.
Le klaxon peut émettre certaines confirmations à condition que ce dernier soit raccordé au système (les raccordements et le
matériel requis sont optionnels). Dans le présent guide, les confirmations sont présentées de façon abrégée,
par exemple : (feux : 2) signifie que les feux de position clignoteront 2 fois.
De plus amples détails sur les confirmations apparaissent dans les paragraphes relatifs à chaque commande.
LES COMMANDES DE DÉMARRAGE
DÉMARRAGE / ARRÊT (701U)
Cette commande constitue à elle seule la raison d’être de votre démarreur à distance. Elle vous permet en effet de faire
démarrer ou de couper le moteur de votre véhicule sans que vous n’ayez à sortir à l’extérieur.
Appuyer sur le bouton pendant au moins deux secondes.
A
U DÉMARRAGE : Le système règle automatiquement la durée du contact d'allumage aux besoins de votre véhicule; les
feux de position clignotent une fois puis restent allumés pendant toute la durée de fonctionnement du moteur.
À L’ARRÊT : Le moteur arrêtera et les feux de position s’éteindront.
Cette commande ne s’applique que lorsque le moteur est maintenu en marche par le démarreur à distance.
DÉMARRAGE (903U)
Pour faire démarrer le moteur du véhicule, appuyez sur le bouton (feux : 1).
Le système règle automatiquement la durée du contact d'allumage aux besoins de votre véhicule, les feux de position
clignotent une fois puis restent allumés pendant toute la durée de fonctionnement du moteur.
Si plus d'une commande est émise, chaque commande de démarrage successive fait reprendre la durée de fonctionnement
au début du cycle, les feux de position clignotent une fois pour confirmer la réception de la commande, puis le klaxon retentit
un coup s'il est raccordé au système.
SI LE MOTEUR NE DÉMARRE PAS
Si votre système ne parvient pas à faire démarrer le moteur du premier coup, il attendra quelques secondes et fera une
nouvelle tentative. Il s'y reprendra jusqu'à deux fois en fonction de la raison du refus de démarrer.
Après trois tentatives, il se fermera automatiquement et demeurera en attente d'une nouvelle commande.
EN ENTRANT DANS VOTRE VÉHICULE...
Véhicule à transmission automatique Véhicule à boîte de vitesses manuelle
• Pour éviter que le moteur s'arrête quand vous
prenez place derrière le volant, n’appuyez pas sur la
pédale de frein avant d'avoir inséré la clé dans le
contact et de l'avoir tournée jusqu’à la position
«RUN».
• Pour éviter que le moteur s'arrête quand vous prenez
place derrière le volant, n’appuyez pas sur la pédale
de frein et n’enlevez pas le frein de stationnement
avant d'avoir inséré la clé dans le contact et de l'avoir
tournée jusqu’à la position «RUN».
Prendre la route normalement.
NE TOURNEZ PAS LA CLÉ DE CONTACT JUSQU’À LA POSITION
«START»
DURÉE DE FONCTIONNEMENT DU MOTEUR
Le moteur de votre véhicule s'arrêtera automatiquement au terme d'une durée de 2 min. , 4 min. ,
8 min.
un véhicule à moteur diesel.
Les feux de position demeureront allumés tant que le moteur sera en marche.
ou 18 min. selon ce qui à été programmé lors de l’installation. Le temps de fonctionnement est doublé pour
5

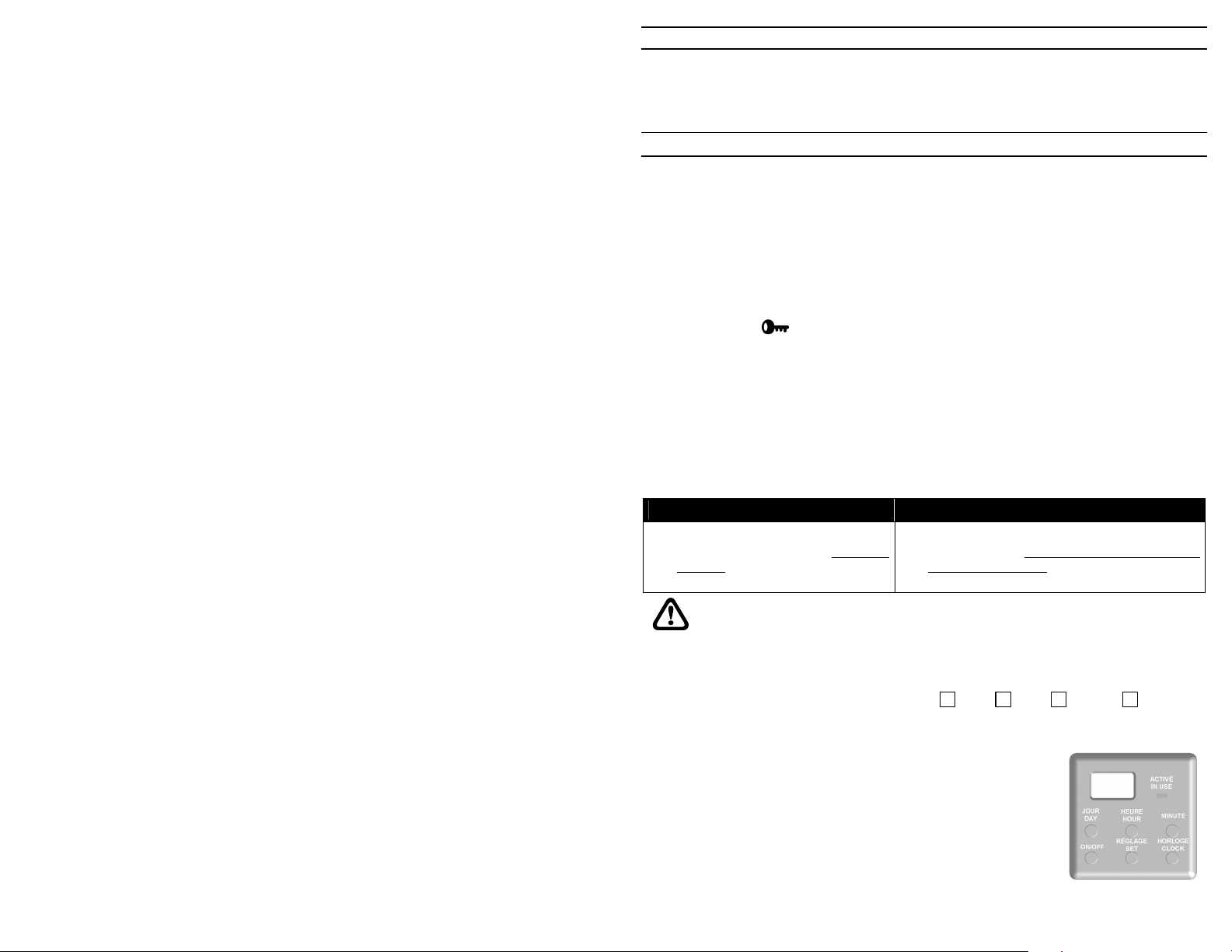

ENTRÉE D'IMPULSION
Votre démarreur à distance est muni d’une entrée d'impulsion négative.
Cette entrée peut être raccordée à un autre dispositif commandé à distance ou à la sortie d’une
minuterie Astroflex RST-2 (optionnelle), n
Si cette entrée est raccordée, consultez le manuel de ce même appareil ou demandez à votre
technicien quelle commande est associée à la fonction démarrage/arrêt.
Les commandes de démarrage/arrêt reçues sur cette entrée sont ignorées pendant toute la
durée de fonctionnement d'un démarrage par télécommande.
Toutes les fonctions de Démarrage/Arrêt commandées par cette entrée se comportent de la
même manière que celles commandées par la télécommande.
MODE CONTINU |
La fonction «Mode Continu» permet de retirer la clé du contact tout en laissant tourner le moteur.
Il s'agit d'une fonction pratique qui vous permet de quitter le véhicule quelques instants tout en laissant le système de
chauffage/climatisation en marche.
o
de pièce 310-903-502.
VÉHICULE À
TRANSMISSION
AUTOMATIQUE
VÉHICULE
À BOÎTE
DE VITESSES
MANUELLE
Retirez la clé du contact, sortez du véhicule et verrouillez les portières. Les dispositifs de sécurité demeurent activés.
Si vous réintégrez votre véhicule pendant que le moteur est encore en marche, faites tourner la clé à la position «RUN»,
puis appuyez sur la pédale de frein.
Pour accéder au «Mode Continu», effectuez la commande de démarrage
(Modèle 701U
Les feux de position, le moteur et le système de chauffage/climatisation
Pour accéder au «Mode Continu», effectuez la commande de démarrage
(Modèle 701U
- Modèle 903U ) pendant que le moteur tourne au ralenti.
resteront en fonction pour la période de temps programmée.
- Modèle 903U ) avant de retirer la clé du contact
lors de l’exécution de la séquence de sécurité décrite à la page 3.
Note : Ne pas envoyer de commande d’arrêt si vous exécutez
la séquence activée par la télécommande (étape 7).
CE QUI COUPE LE MOTEUR DE VOTRE VÉHICULE
Pour votre sécurité, le moteur de votre véhicule ne démarrera pas ou s'arrêtera si :
le contact d'allumage est en position «RUN» (empêche le démarrage);
la télécommande émet un message d'arrêt;
le capot est ouvert;
la pédale de frein est actionnée;
le moteur s'emballe (programmable En/Hors fonction lors de l'installation);
l'interrupteur principal est fermé (OFF);
la séquence de sécurité n’est pas valide (véhicule à boîte de vitesses manuelle seulement - frein de stationnement
pas engagé, ouverture de portière détectée lorsque le moteur n’était pas maintenu en marche par le démarreur).

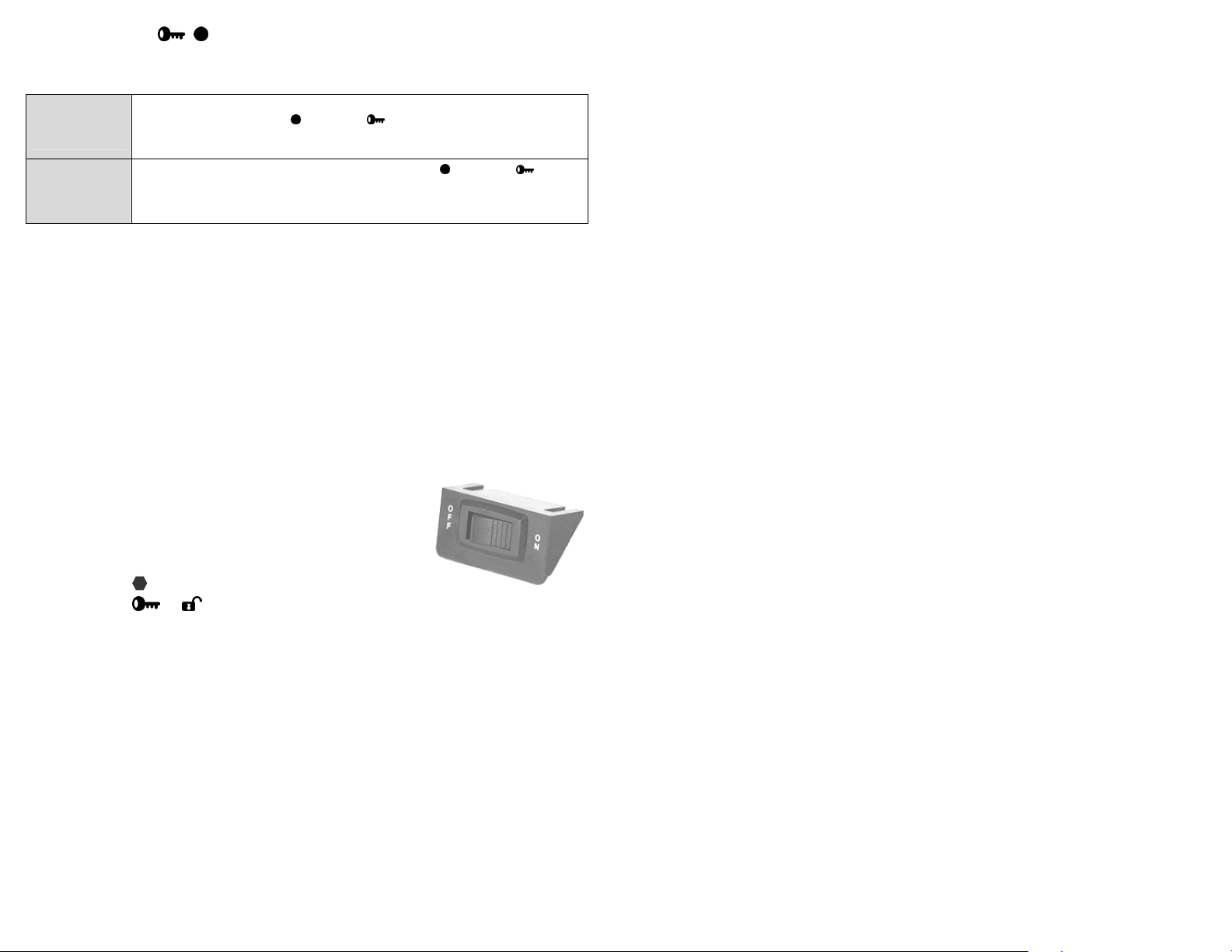

INTERRUPTEUR PRINCIPAL
L'interrupteur principal est habituellement monté sous le tableau de bord.
Il comprend un bouton à deux positions (ON et OFF) qui permet d'annuler les
fonctions de démarrage.
Cependant, il n'interrompt pas les autres commandes qui demeurent actives
(commande des verrous, etc.).
ARRÊT (903U)
Lorsque le moteur est maintenu en marche par le démarreur à distance, vous
pouvez le couper en appuyant :
Option 1 • sur le bouton
Option 2 • simultanément sur les boutons
Le moteur arrêtera et les feux de position s’éteindront.
Cette commande sert également à mettre fin au mode panique.
6
: (feux : 1).
et : (feux : 1).
Loading...
