Page 1
MONACO COLLECTION
STORAGE BED
Page 2
Depending on model purchased,
unit may not be exactly as shown.
Selon le modèle que vous avez
acheté, le meuble peut ne pas
ressembler à l’illustration.
PLATFORM BED ASSEMBLY
L'ASSEMBLAGE DU LIT PLATE-FORME
IMPORTANT! Two people are
required for safe assembly of the unit.
IMPORTANT! Deux personnes sont
nécessaires pour assembler ce
meuble on toute sécurité.
Page 1 of 8 • Comp #P2066 • Revision #3 • 03/2016
Page 3
1. Read all instructions before proceeding. Not following instructions may result in personal harm
or damage to your furniture.
2. Depending on model purchased, the unit may not look exactly as shown.
3. Two people are required for safe assembly of the unit.
4. IMPORTANT: KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
1. Veuillez lire toutes les instructions avant de procéder à l’assemblage. Vous pouvez vous blesser
ou endommager le meuble en ne suivant pas les instructions à la lettre.
2.Selon le modèle que vous avez acheté, le meuble peut ne pas ressembler à l’illustration.
3. Deux personnes sont nécesaires pour assembler ce meuble en toute sécurité.
4. IMPORTANT: CONSERVER LES INSTRUCTIONS POUR CONSULTATION FUTURE.

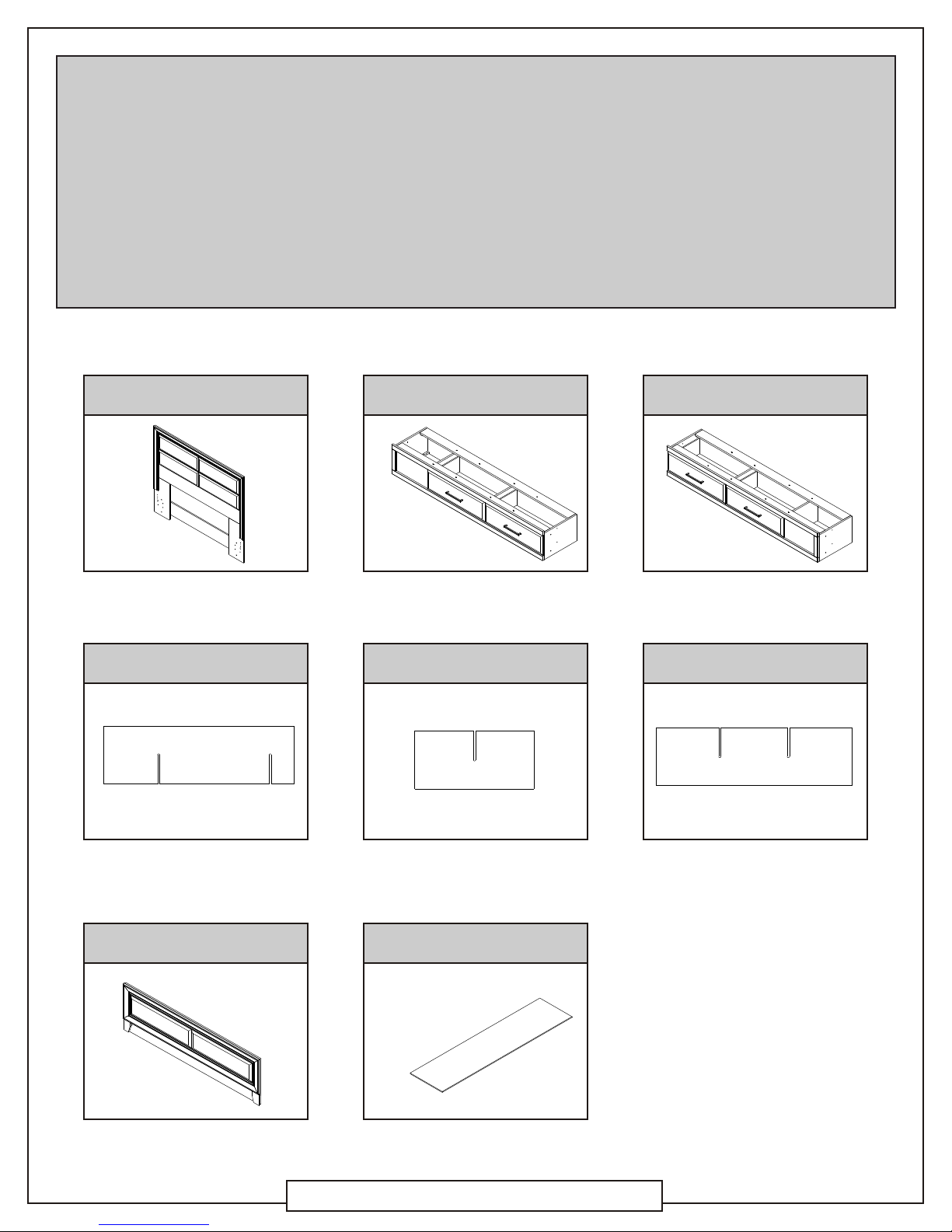

Components:
Composantes:
AA X1
Headboard/Tête de lit
DD
X2 - Queen/Double
X4 - King
BB X1
Base-Left/Base à gauche
CC X1
Base-Right/Base à droite
EE X4 FF X4
Centre Support/
Support pour le Centre
GG
FootboardPied de Lit
X1
Page 2 of 8 • Comp #P2066 • Revision #3 • 03/2016
Queen/Double only/
Queen/Double Seulement
X2 - Twin
HH
Platform deck/
Surface de la plate-forme
X4 - Queen/Double
X5 - King
Support/Support
NOTE:
Twin bed will not have
centre supports.
REMARQUE:
Des lits jumeaux ne seront
pas avoir des supports.
King only/
King Seulement
Page 4

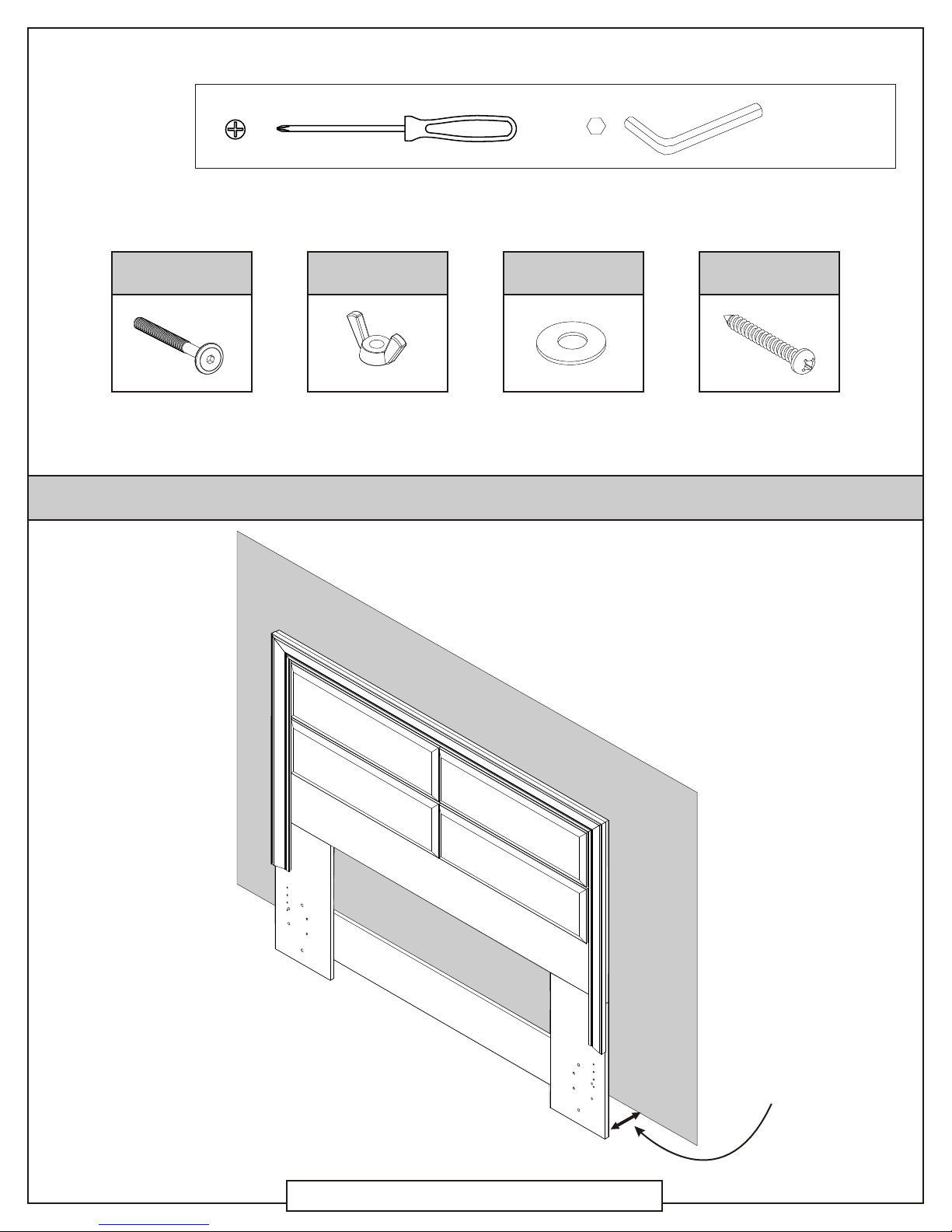

Tools required:
Outils requis:
Hardware:
Quincaillerie:
Hex Key (included)
Clé Allen (comprise)
STEP 1
A
#10308
Bolt/Boulon
X4
B
#P0417
Wingnut/Écrou-Papillon
X4
Wall/Mur
C
#10264
Washer/Rondelle
X4
D
X4
1-1/4”
#10057
Screw/Vis #8 1-1/4”
Page 3 of 8 • Comp #P2066 • Revision #3 • 03/2016
AA
2-3” (5-7.5cm)
Page 5

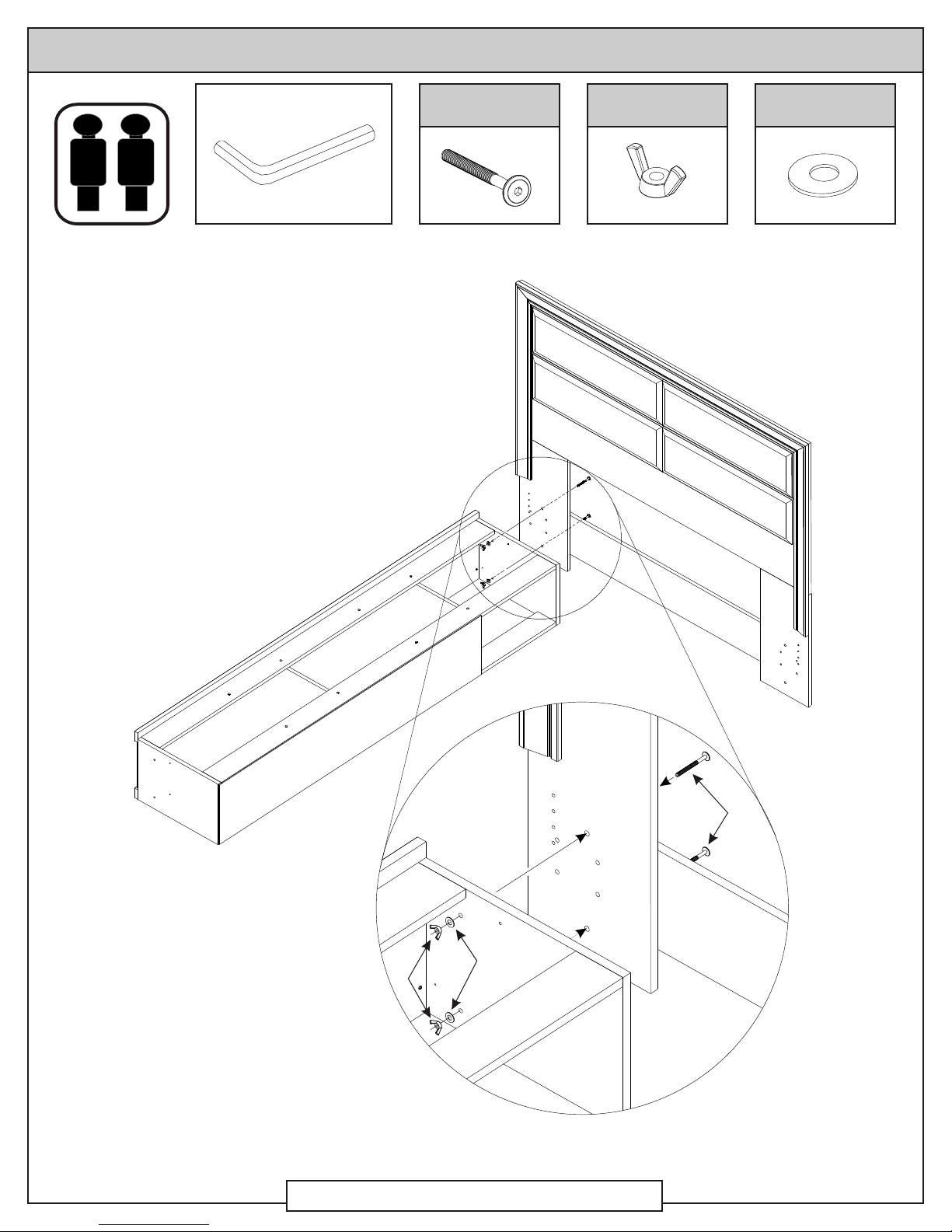

STEP 2
A B
X2
X2
AA
C
X2
BB
Page 4 of 8 • Comp #P2066 • Revision #3 • 03/2016
A
C
B
Page 6

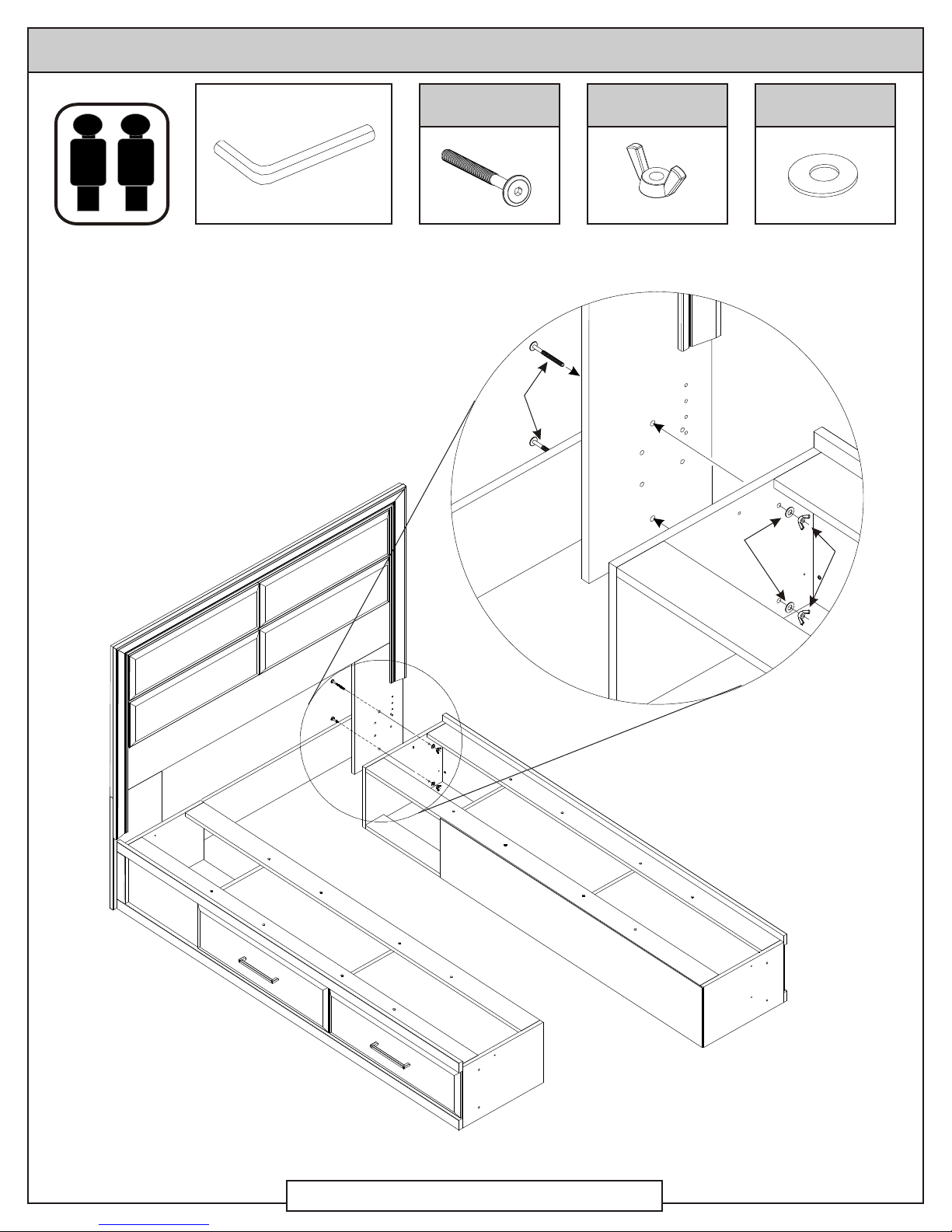

STEP 3
A B
X2
A
X2
C
C
X2
B
AA
CC
Page 5 of 8 • Comp #P2066 • Revision #3 • 03/2016
Page 7

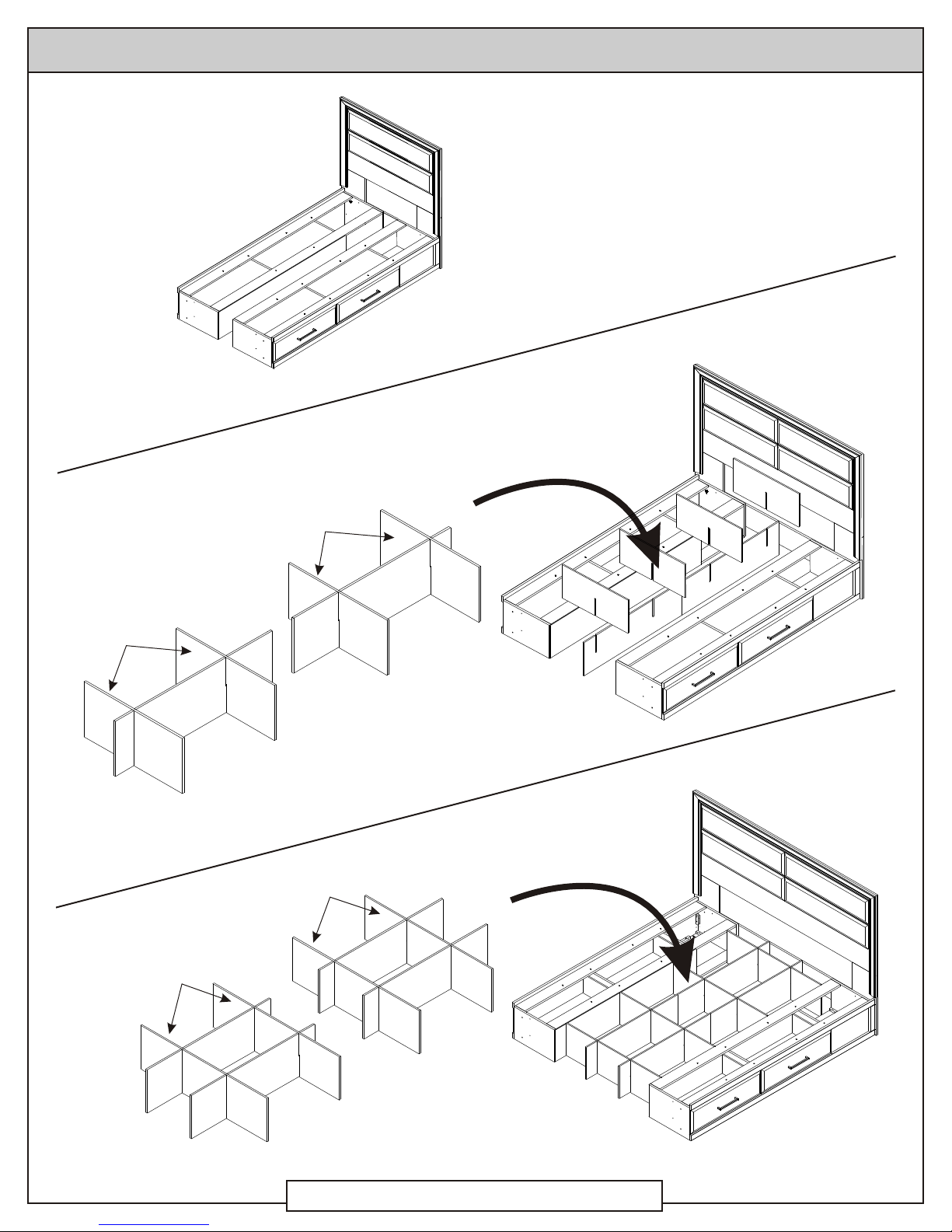

STEP 4
TWIN
QUEEN/DOUBLE
EE
DD
KING
FF
EE
DD
FF
DD
DD
Page 6 of 8 • Comp #P2066 • Revision #3 • 03/2016
Page 8

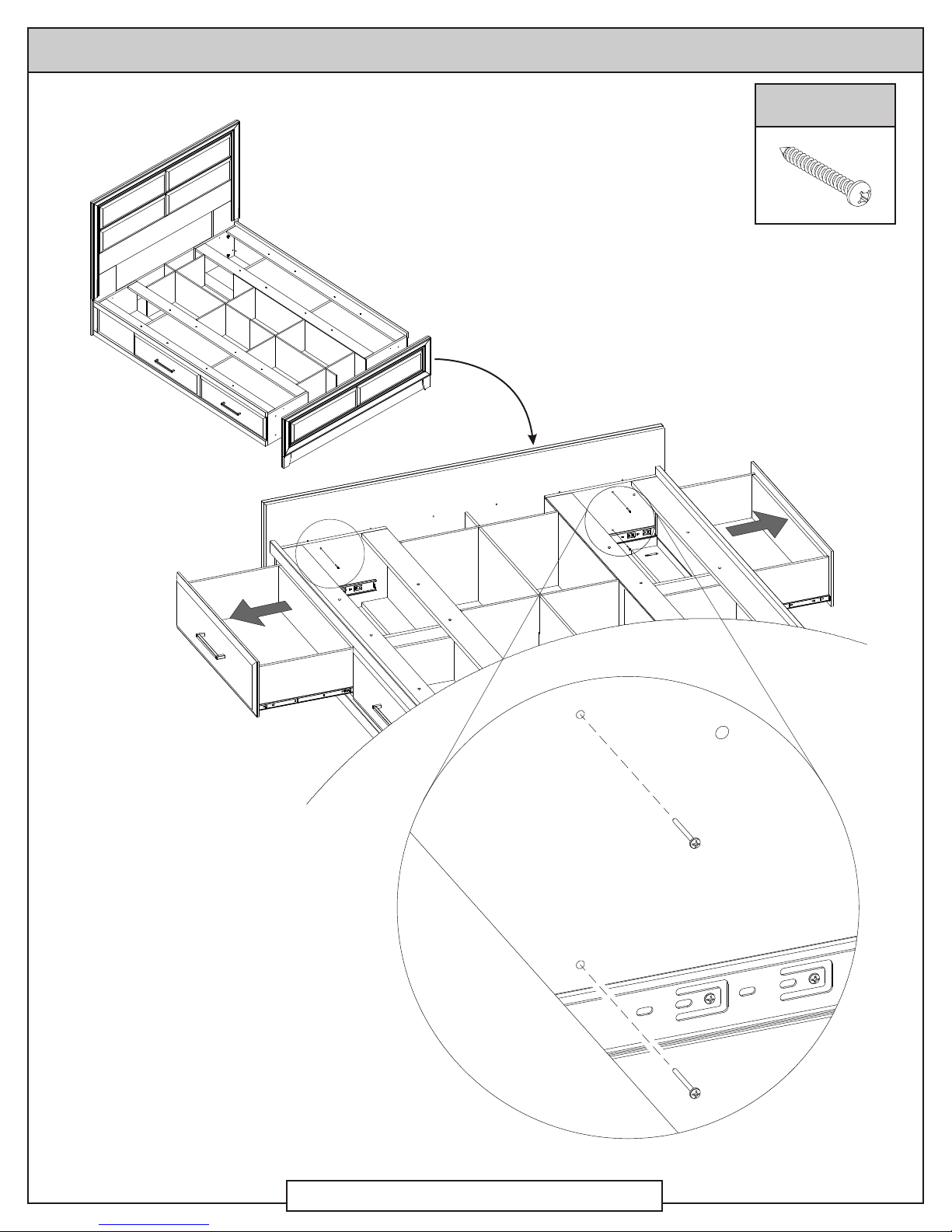

STEP 5
GG
GG
NOTE:
Twin bed will not have
centre supports.
REMARQUE:
Des lits jumeaux ne seront
pas avoir des supports.
D
1-1/4”
X4
Centre footboard on
base before attaching.
Centrez le pied de lit
sur la base avant de
le fixer.
Page 7 of 8 • Comp #P2066 • Revision #3 • 03/2016
D
D
X2
Page 9

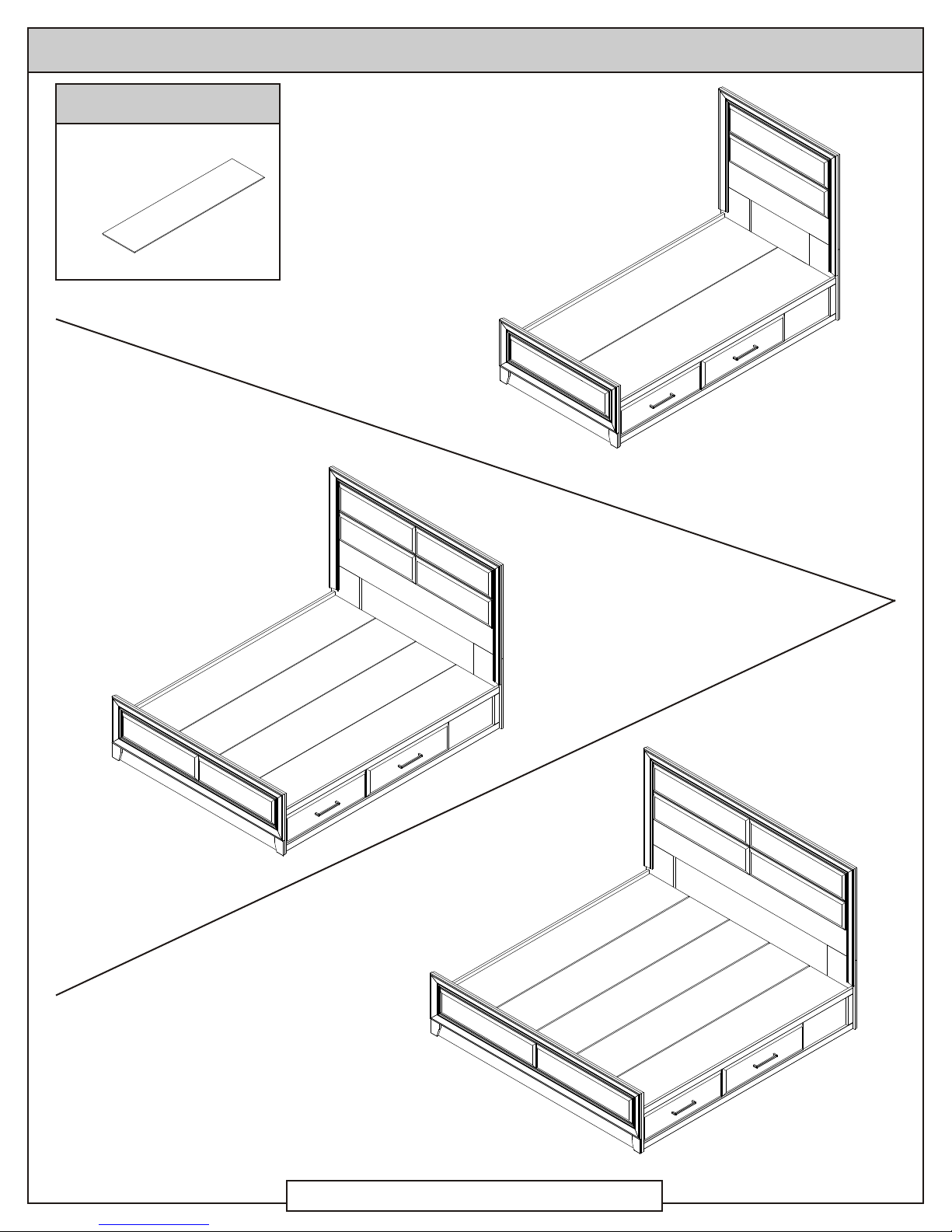

STEP 6
HH
X2 - Twin
X4 - Queen/Double
X5 - King
TWIN
HH
QUEEN/DOUBLE
HH
KING
HH
Page 8 of 8 • Comp #P2066 • Revision #3 • 03/2016
