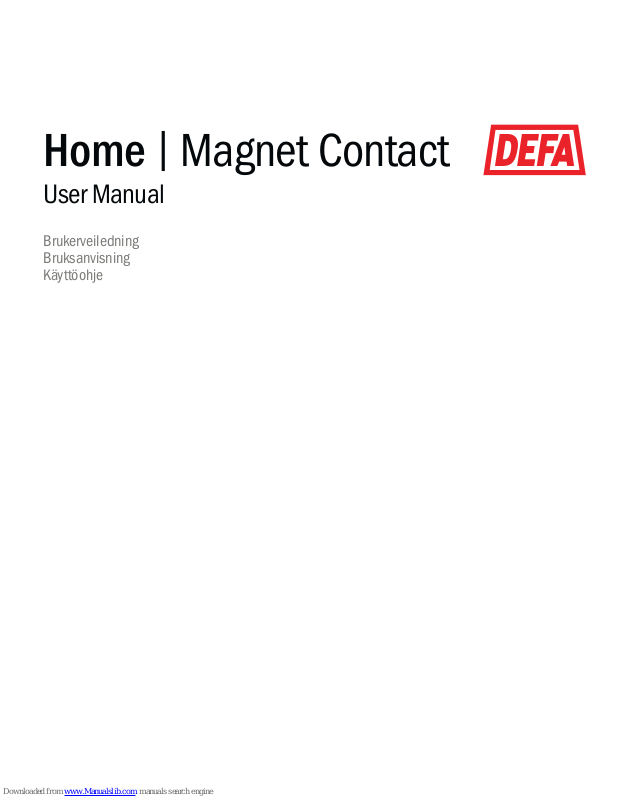

DEFA Magnet Contact, Magnet Sensor, 900011 User Manual

User Manual
Brukerveiledning Bruksanvisning
Käyttöohje
Home
|
Magnet Contact
DEFA Home Magnet Contact is a wireless and battery powered accessory for Base Unit DIY or Base Unit PRO with Radio Module, which detects when the sensor part and magnet part is removed from one another - and giving you a notification when this happens. The Magnet Contact can be placed on e.g. doors and windows to notify you when they are opened. It also has a pairing button for connecting wirelessly to the Base Unit.
Connect your Magnet Contact to the Base Unit by following these steps:
Open the battery cover on your Motion Detector by pressing the indicated points with your index finger and thumb - and remove the cover.
Insert the included batteries. Observe the markings for + and - inside the battery compartment. Reattach the battery cover.
Set your Base Unit to pairing mode by pressing the pairing button ( ) on the front of Base Unit or Radio Module. Use a pointed object to press the button. When pairing to a Base Unit you’ll hear a beep every second for max 60 seconds. When connecting to a Radio Module, the indicator light on Radio Module will flash blue for 60 seconds.
Press the pairing button ( ) on the back of the Magnet Contact.
If connecting to a Base Unit, a short beep will sound when registration is successful. If connecting to a Radio Module the Radio Modules indicator light stops flashing. The Magnet Contacts indicator light will repeatedly flash blue and red until the pairing has completed.
User Manual
EN
PLACING THE MAGNET CONTACT
When placing the Magnet Contact it is important that the battery powered sensor part is placed on a stable surface, and that the magnet part is assembled at a 3-8 mm distance from the battery powered sensor part. See installation example in the back of this manual.
TECHNICAL INFORMATION
Product name DEFA Home Magnet Contact Battery type 2x 1.5V AAA Battery life ca. 1,5 years - notifies when battery is low Radio frequency 868 MHz Communication range 30m - unobstructed Operating temperature -20°C to +40°C
DEFA Home Support
Phone (+47) 73 90 58 58 Email post@hyttami.no
www.defa.com
Brukerveiledning
DEFA Home Magnet Contact er et trådløst tilbehør for Base Unit DIY eller Base Unit PRO med Radio Module, som detekterer om sensordelen og magnetdelen fjernes fra hverandre - og gir deg et varsel når dette skjer. Magnet Contact kan plasseres på f.eks. dører og vinduer for å varsle deg når de åpnes. Den har også en innmeldingsknapp for trådløs tilkobling til Base Unit.
Meld inn Magnet Contact til Base Unit ved å følge disse stegene:
Åpne batteridekslet på Magnet Contact ved å trykke inn på punktene som er anvist med din pekefinger og tommel - fjern så batteridekslet.
Sett inn de medfølgende batteriene. Legg merke til anvisningene for + og - på innsiden av batterirommet. Sett batteridekselet på plass igjen.
Sett din Base Unit til innmeldingsmodus ved å trykke på innmeldingsknappen ( ) på fremsiden av Base Unit eller Radio Module. Bruk et verktøy eller en penn for å trykke inn knappen, da den er nedfelt i produktet. Når du melder inn til en Base Unit vil du høre et lydsignal hvert sekund i maksimum 60 sekunder. Når du melder inn til en Radio Module, vil indikatorlampen på Radio Module blinke blått i 60 sekunder.
Trykk på innmeldingsknappen ( ) på baksiden av Magnet Contact. Hvis du melder inn til en Base Unit, vil du høre et kort lydsignal fra Base Unit når innmeldingen er vel­lykket. Hvis du kobler til Radio Module vil indikatorlampen på denne slutte å blinke. Indikatorlampen på Magnet Contact vil blinke gjentagende blått og rødt inntil innmelding er vellykket
PLASSERING AV MAGNET CONTACT
Ved plassering av Magnet Contact er det viktig at den batteridrevne sensordelen monteres på en fast flate, og at magnetdelen monteres med en avstand på 3–8 mm fra den batteridrevne sensordelen. Se monteringseksempel i slutten av denne brukerveiledningen.
TEKNISK INFORMASJON
Produktnavn DEFA Home Magnet Contact Batteri 2x 1,5V AAA Batterilevetid ca. 1,5 år - varsler når batterispenningen er lav Radiofrekvens 868 MHz Komm.rekkevidde 30m - fri sikt Driftstemperatur -20°C til +40°C
DEFA Home Support
Telefon (+47) 73 90 58 58 Epost post@hyttami.no
www.defa.com
Bruksanvisning
DEFA Home Magnet Contact är ett trådlöst tillbehör till Base Unit DIY eller Base Unit PRO med Radio Module, som detekterar om sensordelen och den magnetiska delen avlägsnas från varandra - och ger en varning när detta sker. Magnet Contact kan placeras på t ex. dörrar och fönster för att varna dig när de öppnas. Den har också en registreringsknapp för trådlös anslutning till Base Unit.
Registrera Motion Detector till Base Unit genom att följa dessa steg:
Öppna batteriluckan på Magnet Contact genom att trycka på de punkter som anges med pekfingret och tummen - ta så bort batteriluckan.
Sätt i de medföljande batterierna. Not instruktioner för + och - inuti batterifacket. Sätt tillbaka batteriluckan.
Sätt din Base Unit i registreringsläge genom att trycka på registreringsknappen ( ) på framsidan av Base Unit eller Radio Module. Använd ett verktyg eller en penna för att trycka på knappen. När du registrerar till en Base Unit kommer du att höra ett pip varje sekund under högst 60 sekunder. När du registrerar till en Radio Module kommer indikatorlampan på Radio Module blinka blått i 60 sekunder.
Tryck på registreringsknappen ( ) på baksidan av Magnet Contact Om du registrerar till en Base Unit, hörs ett kort pip från Base Unit när registreringen lyckades. Om du registrerar till en Radio Module kommer indikatorlampan sluta blinka. Indikatorlampan på Magnet Contact blinkar upprepat blått och rött tills registrering är vällyckad.
PLACERING AV MAGNET CONTACT
Vid placering av Magnet Contact är det viktigt att den batteridrivna sensordelen är monterad på en fast yta, och att den magnetiska delen är monterad på ett avstånd av 8,3 mm från den batteridrivna sensordelen. Se monterings exempel i slutet av denna bruksanvisning.
TEKNISK INFORMASTION
Produktnamn DEFA Home Magnet Contact Batteri 2x 1,5V AAA Batteritid ca. 1,5 år - varnar när batterispänningen är låg Radiofrekvens 868 MHz Kommunikationsräckvidd 30m - fri sikt Drifttemperatur -20°C till +40°C
DEFA Home Support
Telefon (+46) 0104 900 910 Epost post@defahome.se
www.defa.com
Käyttöohje
DEFA Home Magnet Contact on langaton ja patterikäyttöinen lisävaruste Base Unit DIY:lle tai Base Unit Pro:n Radio Moduulille, joka havaitsee, kun anturiosa ja magneetiosa irroitetaan toisistaan - ja antaa siitä ilmoituksen, kun näin tapahtuu. Magnet Contact voidaan sijoittaa esim. oviin ja ikkunoihin hälyttämään, kun ne avataan. Siinä on myös pariliitospainike sen liittämiseksi langattomasti Base Unit yksiköön.
Liitä Socket tukiasemaan seuraavasti:
Avaa paristokotelon kansi Magnet Contact painamalla osoitettua pistettä etusormella ja peukalolla - ja poista kansi.
Laita mukana toimitettavat paristot. Noudata merkintöjä + ja - paristokotelossa. Aseta kansi takaisin.
Aseta Base Unit pariliitostilaan painamalla pariliitospainiketta ( ) Base Uni:n tai Radio Moduulin etuosassa. Käytä terävää esinettä painikkeen painamiseen. Base Unit:n tapauksessa kuuluu piippaus joka sekunti maksimissaan 60 sekunnin ajan. Radio Moduulin tapauksessa, merkkivalo Radio Moduulissa vilkkuu sinisenä 60 sekunnin ajan.
Paina pariliitospainiketta ( ) Magnet Contact takana. Jos kytketään Base Unit:iin, kuuluu lyhyt äänimerkki, kun rekisteröinti on onnistunut. Jos kytketään Radio Modu­uliin, niin Radio moduulin merkkivalo lakkaa vilkkumasta. Magnet Contact merkkivalo vilkkuu toistuvasti sinisenä ja punaisena kunnes pariliitos on suoritettu.
FI
MAGNET CONTACT ASETTAMINEN
Magnet Contact paristokäyttöinen anturiosa tulisi sijoittaa vakaalle alustalle, ja magneettiosa 3-8 mm etäisyydelle paristokäyttöisestä anturiosasta. Katso asennusesimerkki tämän oppaan lopusta.
TEKNISET TIEDOT
Malli DEFA Home Magnet Contact Paristotyyppi 2x 1,5V AAA Akun kesto Noin 1,5 vuotta - ilmoittaa, kun akku on vähissä Radiotaajuus 868 MHz Toimintasäde 30m - esteetön Käyttölämpötila (+40°C) – (-20°C)
DEFA Home Support
Puhelin +358 (0) 20 152 7200 - valitse 4 Sähköposti home.support.fi@defa.com
www.defa.com
DOOR CLOSED DØR LUKKET OVI KIINNII
SENSOR
MAGNET
MOUNTING EXAMPLE MONTERINGSEKSEMPEL ASENNUSESIMERKKI
SENSOR
MAGNET
DOOR OPEN DØR ÅPEN OVI AUKI
www.defa.com 703172
