Deditec RO-INTERFACE-SER Hardware-Description [de]

RO-INTERFACE-SER

Hardware-Beschreibung

2010

September

INDEX

1. Einleitung 5

1.1. Vorwort 5

1.2. Kundenzufriedenheit 5

1.3. Kundenresonanz 5

2. Hardware Beschreibung 7

2.1. Übersichtsbild 7

2.2. Technische Daten 8

2.3. Wählen der Schnittstellenvariante RS-232 oder RS-485 9

2.4. Steckverbinder auf dem Modul 11

2.4.1. Spannungsversorgung

2.4.2. RS-232/RS-485 Interface

2.4.2.1. RS-232 Pinbelegung

2.4.2.2. RS-485 Pinbelegung

11
11

12
12

2.5. Kontroll LED’s 13

2.5.1. Definition der LEDs

13

3. Konfiguration des Moduls 15

3.1. DIP- Schalter 15

3.2. Der Vorzugsmodus 16

3.3. Echo aktivieren 17

3.4. Einstellen der Baudrate 17

3.5. Einstellen der Moduladresse (nur bei RS-485) 18

4. Software 20

4.1. Benutzung unserer Produkte 20

4.1.1. Ansteuerung über grafische Anwendungen

20

Index | 2Seite

INDEX

4.1.2. Ansteuerung über unsere DELIB Treiberbibliothek

4.1.3. Ansteuerung auf Protokollebene

4.1.4. Ansteuerung über mitgelieferte Testprogramme

20
20

21

4.2. DELIB Treiberbibliothek 22

4.2.1. Übersicht

4.2.2. Unterstützte Betriebssysteme

4.2.3. Unterstützte Programmiersprachen

4.2.4. Installation DELIB-Treiberbibliothek

4.2.5. DELIB Configuration Utility

22

24
24

25

27

4.3. Testprogramme 28

4.3.1. Digital Input-Output Demo

4.3.2. Analog Input-Output Demo

4.3.3. Stepper Demo

28
29
30

5. Anhang 32

5.1. Revisionen 32

5.2. Urheberrechte und Marken 33

Index | 3Seite

Einleitung

I

Einleitung | Seite 4

1. Einleitung

1.1. Vorwort

Wir beglückwünschen Sie zum Kauf eines hochwertigen DEDITEC Produktes!

Unsere Produkte werden von unseren Ingenieuren nach den heutigen
geforderten Qualitätsanforderungen entwickelt. Wir achten bereits bei der
Entwicklung auf flexible Erweiterbarkeit und lange Verfügbarkeit.

Wir entwickeln modular!

Durch eine modulare Entwicklung verkürzt sich bei uns die Entwicklungszeit
und - was natürlich dem Kunden zu Gute kommt - ein fairer Preis!

Wir sorgen für eine lange Lieferverfügbarkeit!

Sollten verwendete Halbleiter nicht mehr verfügbar sein, so können wir
schneller reagieren. Bei uns müssen meistens nur Module redesigned werden
und nicht das gesamte Produkt. Dies erhöht die Lieferverfügbarkeit.

1.2. Kundenzufriedenheit

Ein zufriedener Kunde steht bei uns an erster Stelle!
Sollte mal etwas nicht zu Ihrer Zufriedenheit sein, wenden Sie sich einfach per

Telefon oder mail an uns.
Wir kümmern uns darum!

1.3. Kundenresonanz

Die besten Produkte wachsen mit unseren Kunden. Für Anregungen oder
Vorschläge sind wir jederzeit dankbar.

Einleitung | Seite 5

Hardware Beschreibung

II

Hardware Beschreibung |Seite 6

2. Hardware Beschreibung

2.1. Übersichtsbild

Die Abbildung zeigt das Steuermodul mit RS-232/RS-485 Interface (links) in
Kombination mit einem Ein- /Ausgabemodul (rechts).

Die Abbildung zeigt das Steuermodul mit RS-232/RS-485 Interface (links) in
Kombination mit einem I/O-Modul des flexiblen Steckverbindersystems (rechts).

Hardware Beschreibung |Seite 7

2.2. Technische Daten

Single Spannungsversorgung +7V..+24V DC
7 Kontroll LED‘s
RS-232/RS-485 Schnittstelle
Über DIP Schalter einfach konfigurierbar
Galvanische Trennung über Optokoppler
Anschluss über 9 pol. D-SUB Stecker
Timeout Funktion: Die Timeout Funktion bietet die Möglichkeit, die Ausgänge

z.B. aus Sicherheitsgründen abzuschalten.
Komfortables Steckverbindersystem mit Auswerfmechanik
In 16 facher Abstufung erweiterbar
Kann problemlos mit anderen Modulen der RO Serie kombiniert werden

Hardware Beschreibung |Seite 8

2.3. Wählen der Schnittstellenvariante RS-232 oder RS-485

Bei Auslieferung befindet sich das Schnittstellenmodul standardmäßig im RS­232 Modus. Nachfolgend wird beschrieben wie man das Modul sehr einfach auf
RS-485 Betrieb umstellen kann.

Hinweis!
Vor Öffnen des Gerätes bitte folgendes beachten:

Netzstecker ziehen!
Elektronische Bauteile nicht berühren, da diese durch elektrostatische

Entladung zerstört werden können!
Vor dem Arbeiten ggf. geerdete Gehäuse oder Heizkörper berühren.
Ein Seitenelement des Moduls entfernen, dazu die drei Kreuzschrauben an der

Seite lösen
Leiterplatte samt Frontplatte seitlich aus dem Gehäuse herausziehen
Frontplatte abheben

Hardware Beschreibung |Seite 9

Links neben dem Seriellen Interface (D-SUB Stecker) befindet sich eine 10pol.

Stiftleiste

Schnittstelle

Jumper setzen

RS-232

Pin1 & Pin3

Pin2 & Pin4

RS-485

Abschlusswiderstand

Pin3 & Pin5

Pin4 & Pin6

Pin7 & Pin8

Pin9 & Pin10

Stiftleiste mit den dazugehörigen Jumpern. In der nachfolgenden Tabelle wird
gezeigt, welche Jumper gesteckt werden müssen.

Der Einbau erfolgt anschließend in umgekehrter Reihenfolge.

Hardware Beschreibung |Seite 10

2.4. Steckverbinder auf dem Modul

2.4.1. Spannungsversorgung

Der Eingangsspannungsbereich kann zwischen +7V und +24V DC gewählt
werden. Der Anschluss kann über ein handelsübliches Steckernetzteil mit 1A
Stromausgang erfolgen. Ein passender Steckverbinder liegt jedem Modul bei.

2.4.2. RS-232/RS-485 Interface

Der Anschluss an den seriellen Bus erfolgt über eine 9poligen D-SUB Stecker
und wird mittels Optokoppler galvanisch vom Modul getrennt.

Hardware Beschreibung |Seite 11

2.4.2.1. RS-232 Pinbelegung

Pin2TX3RX5GND

Pin2RS-485 B

7

RS-485 A

5

GND

2.4.2.2. RS-485 Pinbelegung

Hardware Beschreibung |Seite 12

2.5. Kontroll LED’s

Bezeichnung

Erklärung

3,3V

Interne 3,3V Versorgungsspannung vorhanden.

5V

Interne 5V Versorgungsspannung vorhanden.

RS-232/RS-485
Activity

Kommunikation über den seriellen Bus aktiv.

ERROR

Fehler bei der seriellen Übertragung (näheres siehe
Dokument “Serielles Protokoll”).

Inputs: Change

Zustandswechsel zwischen 2 Auslesetakten wurde
erfasst.

Outputs: Auto-Off

Sämtliche Ausgänge wurden auf Grund des Timeout
sicherheitshalber abgeschaltet.

I/O Access

Zugriff der CPU auf Ein- und Ausgänge der
angeschlossenen Module.

Auf dem RS-232/RS-485 Modul befinden sich eine Reihe von Kontroll LED’s.
Sie dienen zur einfach optischen Zustandsanzeige von diversen Funktionen.

Im Normalbetrieb sollte nach dem Einschalten des Moduls folgende
Blinksequenz auftreten:

alle fünf LEDs blinken kurz auf
rechte LED (I/O Access) blinkt kurz auf

Im ”Vorzugsmodus” sollte nach dem Einschalten des Moduls folgende
Blinksequenz auftreten:

alle fünf LEDs blinken kurz auf
rechte LED (I/O Access) blinkt kurz auf
alle fünf LEDs blinken kurz auf

2.5.1. Definition der LEDs

Hardware Beschreibung |Seite 13

Konfiguration des Moduls

III

Konfiguration des Moduls |Seite 14

3. Konfiguration des Moduls

DIP Schalter A8

DIP Schalter A7

Erklärung

ONONVorzugsmodus
(115K Baudrate, Modul-Adresse = 0, Echo
= OFF)

ON

OFF

Nur für SERVICE-Zwecke: Applikation
wird nicht gestartet. Zwangsweise im
Bootloader bleiben

OFF

ON

Einstellung von DIP A4..A1und B8..B1
benutzen

OFF

OFF

Einstellung von DIP A4..A1und B8..B1
benutzen

DIP Schalter A6

Erklärung

ON

Echo = ON, serielle empfangene Zeichen werden
zurückgegeben
(Echo = OFF, wenn DIP A8 und A7 = ON)

OFF

Echo = OFF

DIP Schalter

Erklärung

A5

Reserviert

A4 bis A1

Einstellen der Baudrate

B8 bis B1

Einstellen der seriellen Modulnummer

3.1. DIP- Schalter

Einige Einstellungen lassen sich einfach mit Hilfe von DIP Schaltern
konfigurieren. Es lassen sich die Moduladresse, die Baudrate, der
”Vorzugsmodus” oder schnittstellenspezifische Einstellungen vornehmen.

Konfiguration des Moduls |Seite 15

3.2. Der Vorzugsmodus

Der Vorzugsmodus dient dazu, das Gerät schnell und einfach auf festgelegte
Standardwerte zu setzen. Dies ist hilfreich bei einer schnellen und einfachen
Inbetriebnahme des Moduls. Eine Fehleranalyse oder erste Inbetriebnahme wird
somit erleichtert.

Werden der Schalter DIP A8 und A7 auf ”on” gesetzt, gelangt man in diesen
Vorzugsmodus. Alle anderen DIP-Schalter sind nun deaktiviert.

Das Modul kommuniziert jetzt mit einer Baudrate von 115Kbauds, die
Moduladresse und “Echo” sind deaktiviert.

Konfiguration des Moduls |Seite 16

3.3. Echo aktivieren

Baudrate

DIP A4

DIP A3

DIP A2

DIP A1

1,25 Mbit

OnOnOnOn625 Kbit

OnOnOn

Off

250 Kbit

OnOnOffOn125 Kbit

OnOnOff

Off

115200 Bit

On

OffOnOn

57600 Bit

On

OffOnOff

50000 Bit

On

Off

OffOn38400 Bit

On

Off

Off

Off

19200 Bit

OffOnOnOn9600 Bit

OffOnOn

Off

4800 Bit

OffOnOffOn2400 Bit

OffOnOff

Off

1200 Bit

Off

OffOnOn

600 Bit

Off

OffOnOff

300 Bit

Off

Off

Off

On

Serielle empfangene Zeichen sollen auf den Bildschirm zurückgegeben werden
(ON=ja, OFF=nein).

3.4. Einstellen der Baudrate

Die untere Tabelle zeigt, welche Baudraten mit den 4 DIP Schaltern (A1 bis A4)
eingestellt werden können.

Konfiguration des Moduls |Seite 17

3.5. Einstellen der Moduladresse (nur bei RS-485)

Baudrate

BIt

Wertigkeit ON

Wertigkeit OFF

DIP Schalter B8

Bit 7

128

0

DIP Schalter B7

Bit 6

640DIP Schalter B6

Bit 5

320DIP Schalter B5

Bit 4

160DIP Schalter B4

Bit 3

80DIP Schalter B3

Bit 2

40DIP Schalter B2

Bit 1

20DIP Schalter B1

Bit 0

1

0

Baudrate

Adresse 0

Adresse 25

Adresse 237

DIP Schalter B8

Off

OffOnDIP Schalter B7

Off

OffOnDIP Schalter B6

Off

OffOnDIP Schalter B5

OffOnOff

DIP Schalter B4

OffOnOn

DIP Schalter B3

Off

OffOnDIP Schalter B2

Off

Off

Off

DIP Schalter B1

OffOnOn

Da im RS-485 Betrieb mehrere Module an einem BUS System angeschlossen
werden können, ist es erforderlich jedem Modul eine eigene Adresse
zuzuweisen. Diese kann mit den DIP Schaltern B1 bis B8 zwischen 0 und 255
eingestellt werden. Bei Modulnummer 0 wird die Modulnummer ignoriert.

Beispiele:

Konfiguration des Moduls |Seite 18

Software

IV

Software | Seite 19

4. Software

4.1. Benutzung unserer Produkte

4.1.1. Ansteuerung über grafische Anwendungen

Wir stellen Treiberinterfaces z.B. für LabVIEW und ProfiLab zur Verfügung. Als
Basis dient die DELIB Treiberbibliothek, die von ProfiLab direkt angesteuert
werden kann.

Für LabVIEW bieten wir eine einfache Treiberanbindung mit Beispielen an!

4.1.2. Ansteuerung über unsere DELIB Treiberbibliothek

Im Anhang befindet sich die komplette Funktionsreferenz für das Integrieren
unserer API-Funktionen in Ihre Software. Des Weiteren bieten wir passende
Beispiele für folgende Programmiersprachen:

C
C++
C#
Delphi
VisualBasic
VB.NET
MS-Office

4.1.3. Ansteuerung auf Protokollebene

Das Protokoll für die Ansteuerung unserer Produkte legen wir komplett offen. So
können Sie auch auf Systemen ohne Windows oder Linux unsere Produkte
einsetzen!

Software | Seite 20

4.1.4. Ansteuerung über mitgelieferte Testprogramme

Für die wichtigsten Funktionen unserer Produkte stellen wir einfach zu
bedienende Testprogramme zur Verfügung,. Diese werden bei der Installation
der DELIB Treiberbibliothek direkt mit installiert.

So können z.B. Relais direkt getestet werden oder Spannungen am A/D Wandler
direkt überprüft werden.

Software | Seite 21

4.2. DELIB Treiberbibliothek

4.2.1. Übersicht

Die folgende Abbildung erläutert den Aufbau der DELIB Treiberbibliothek

Die DELIB Treiberbibliothek ermöglicht ein einheitliches Ansprechen von
DEDITEC Hardware, mit der besonderen Berücksichtigung folgender
Gesichtspunkte:

Betriebssystem unabhängig
Programmiersprachen unabhängig
Produkt unabhängig

Programmieren unter diversen Betriebssystemen

Die DELIB Treiberbibliothek ermöglicht ein einheitliches Ansprechen unserer
Produkte auf diversen Betriebssystemen.
Wir haben dafür gesorgt, dass mit wenigen Befehlen alle unsere Produkte
angesprochen werden können.
Dabei spielt es keine Rolle, welches Betriebssystem Sie verwenden. - Dafür
sorgt die DELIB !

Software | Seite 22

Programmieren mit diversen Programmiersprachen

Für das Erstellen eigener Anwendungen stellen wir Ihnen einheitliche Befehle
zur Verfügung. Dies wird über die DELIB Treiberbibliothek gelöst.

Sie wählen die Programmiersprache !

So können leicht Anwendung unter C++, C, Visual Basic, Delphi oder
LabVIEW® entwickelt werden.

Schnittstellenunabhängiges programmieren

Schreiben Sie Ihre Anwendung schnittstellenunabhängig !
Programmieren Sie eine Anwendung für ein USB-Produkt von uns. - Es wird
auch mit einem Ethernet oder RS-232 Produkt von uns laufen !

SDK-Kit für Programmierer

Integrieren Sie die DELIB in Ihre Anwendung. Auf Anfrage erhalten Sie von uns
kostenlos Installationsskripte, die es ermöglichen, die DELIB Installation in Ihre
Anwendung mit einzubinden.

Software | Seite 23

4.2.2. Unterstützte Betriebssysteme

Unsere Produkte unterstützen folgende Betriebssysteme:

Windows 2000
Windows XP
Windows Vista
Windows 7
Linux

4.2.3. Unterstützte Programmiersprachen

Unsere Produkte sind über folgende Programmiersprachen ansprechbar:

C
C++
C#
Delphi
VisualBasic
VB.NET
MS-Office

Software | Seite 24

4.2.4. Installation DELIB-Treiberbibliothek

Legen Sie die DEDITEC driver CD in das Laufwerk und starten Sie
“delib_install.exe”. Die DELIB-Treiberbibliothek ist auch unter http://www.

deditec.de/delib erhältlich.

Drücken Sie auf “Install”.

Software | Seite 25

Die Treiber werden nun installiert.

Die DELIB Treiberbibliothek wurde nun Installiert. Drücken sie auf “Close” um
die Installation zu beenden.

Mit dem “DELIB Configuration Utility” (nächstes Kapitel) können Sie Ihr Modul
konfigurieren (dies ist nur nötig, wenn Sie mehr als ein Modul ansprechen
möchten).

Software | Seite 26

4.2.5. DELIB Configuration Utility

“DELIB Configuration Utility” wird auf dem folgendem Weg gestartet:
Start Programme DEDITEC DELIB DELIB Configuration Utility.

Das “DELIB Configuration Utility” ist ein Programm zur Konfiguration und
Unterteilung Identischer USB-Module im System. Dies ist aber nicht nötig falls
nur ein Modul vorhanden ist.

Weiteres zum Inhalt der “DELIB Installation”, siehe “Manual für DELIB

Treiberbibliothek”

Software | Seite 27

4.3. Testprogramme

4.3.1. Digital Input-Output Demo

“Digital Input-Output Demo” wird auf dem folgendem Weg gestartet:
Start Programme DEDITEC DELIB Digital Input-Output Demo.

Diese Grafik zeigt einen Test des RO-USB-O64-R64. Oben links kann man die
Konfiguration des Moduls ablesen (64 Eingänge und 64 Ausgänge).

Software | Seite 28

4.3.2. Analog Input-Output Demo

“Analog Input-Output Demo” wird auf dem folgendem Weg gestartet:
Start Programme DEDITEC DELIB Analog Input-Output Demo.

Diese Grafik zeigt einen Test des RO-USB-AD16-DA4. Oben links kann man
die Konfiguration des Moduls ablesen (16 A/D-Eingänge und 4 D/A-Ausgänge).

Software | Seite 29

4.3.3. Stepper Demo

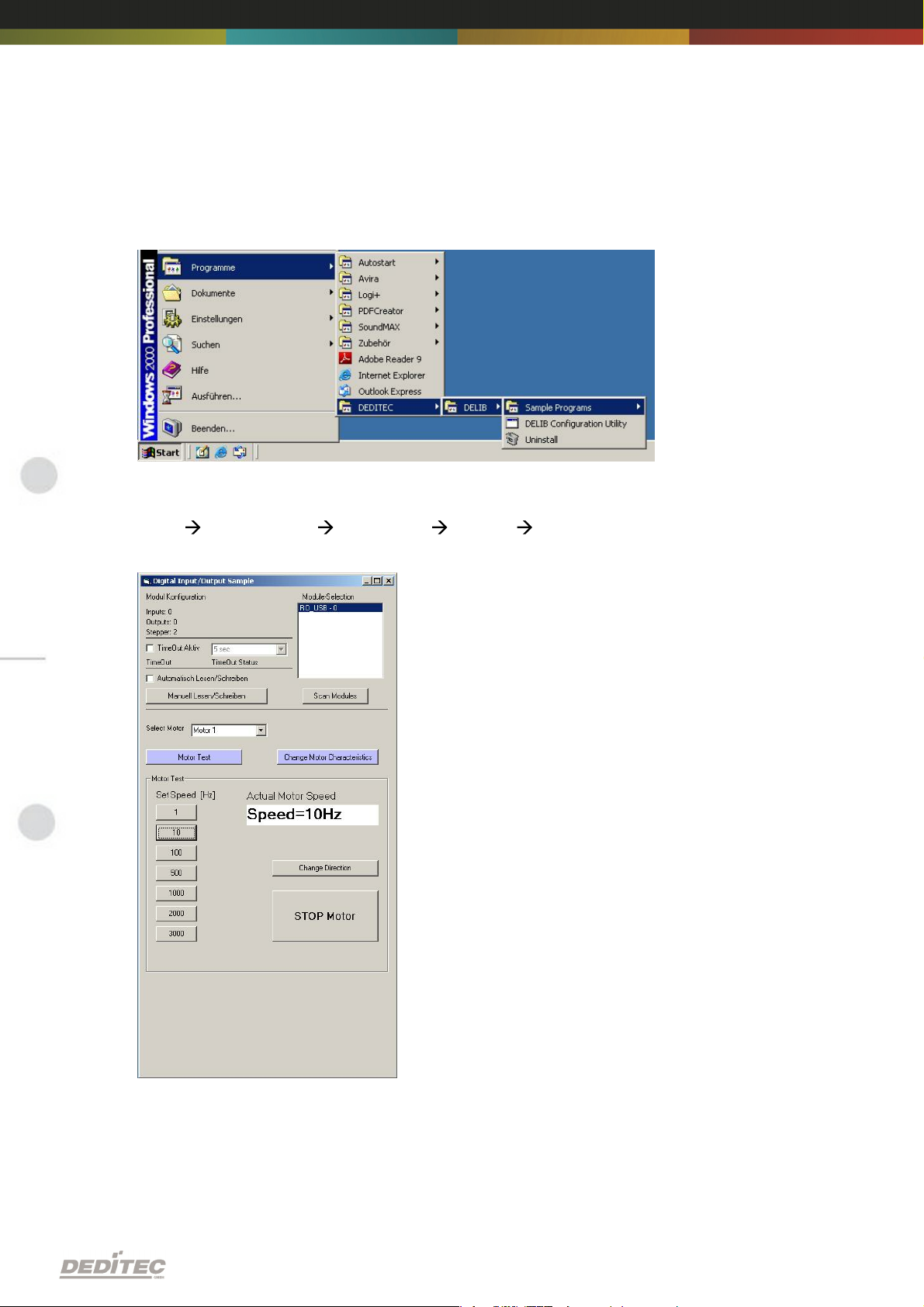

“Stepper Demo” wird auf dem folgendem Weg gestartet:
Start Programme DEDITEC DELIB Stepper Demo.

Diese Grafik zeigt einen Test des RO-USB-STEPPER2. Oben links kann man
die Konfiguration des Moduls ablesen (2 Stepper).

Software | Seite 30

Anhang

V

Anhang | Seite 31

5. Anhang

5.1. Revisionen

Rev 1.00 Erste DEDITEC Anleitung
Rev 2.00 Designänderung

Anhang | Seite 32

5.2. Urheberrechte und Marken

Linux ist eine registrierte Marke von Linus Torvalds.

Windows CE ist eine registrierte Marke von Microsoft Corporation.

USB ist eine registrierte Marke von USB Implementers Forum Inc.

LabVIEW ist eine registrierte Marke von National Instruments.

Intel ist eine registrierte Marke von Intel Corporation

AMD ist eine registrierte Marke von Advanced Micro Devices, Inc.

Anhang | Seite 33

RO-DIGITAL-IN-OUT

Hardware-Beschreibung

2010

September

INDEX

1. Einleitung 6

1.1. Vorwort 6

1.2. Kundenzufriedenheit 6

1.3. Kundenresonanz 6

2. Hardware Beschreibung 8

2.1. Optokoppler Eingänge 9

2.1.1. Übersichtsbild

2.1.2. Technische Daten

2.1.3. 16-Bit Zähler

2.1.4. Erfassen von schnellen Eingangsimpulsen

2.1.5. Galvanische Trennung durch Optokoppler

2.1.6. Steckverbinder auf dem Modul

2.1.6.1. Leitungsanschluss

2.1.6.2. Visuelle Kontrolle der Eingänge

2.1.6.3. Pinbelegung

2.1.7. Eingangsspannungsbereich variierbar

2.1.7.1. Ändern der Eingangsspannung

10

11
11
11

12

12

13
13

13

14

2.2. Relais Ausgänge 15

2.2.1. Übersichtsbild

2.2.2. Technische Daten

2.2.3. Timeout-Schutz

2.2.4. Steckverbinder auf dem Modul

2.2.4.1. Relais Ausgänge (galvanisch getrennt, max 1A)

2.2.4.2. Leitungsanschluss

2.2.4.3. Visuelle Kontrolle der Ausgänge

2.2.4.4. Pinbelegung

15
16

17
17

17
18
18
18

9

2.3. MOSFET Ausgänge 19

2.3.1. Übersichtsbild

2.3.2. Technische Daten

2.3.3. Timeout-Schutz

2.3.4. Steckverbinder auf dem Modul

2.3.4.1. Optokoppler Ausgänge (galvanisch getrennt,
max 2A DC)

19

20

21
21

21

Index | 2Seite

INDEX

2.3.4.2. Leitungsanschluss

2.3.4.3. Pinbelegung

22
22

3. Software 24

3.1. Benutzung unserer Produkte 24

3.1.1. Ansteuerung über grafische Anwendungen

3.1.2. Ansteuerung über unsere DELIB Treiberbibliothek

3.1.3. Ansteuerung auf Protokollebene

3.1.4. Ansteuerung über mitgelieferte Testprogramme

24
24
24

25

3.2. DELIB Treiberbibliothek 26

3.2.1. Übersicht

3.2.2. Unterstützte Betriebssysteme

3.2.3. Unterstützte Programmiersprachen

3.2.4. Installation DELIB-Treiberbibliothek

3.2.5. DELIB Configuration Utility

26
28
28
29

31

3.3. Testprogramme 32

3.3.1. Digital Input-Output Demo

32

4. DELIB API Referenz 35

4.1. Verwaltungsfunktionen 35

4.1.1. DapiOpenModule

4.1.2. DapiCloseModule

35
36

4.2. Fehlerbehandlung 37

4.2.1. DapiGetLastError

4.2.2. DapiGetLastErrorText

37

38

4.3. Digitale Eingänge lesen 39

4.3.1. DapiDIGet1

4.3.2. DapiDIGet8

4.3.3. DapiDIGet16

4.3.4. DapiDIGet32

4.3.5. DapiDIGet64

4.3.6. DapiDIGetFF32

4.3.7. DapiDIGetCounter

39

40

41
42
43

44
45

4.4. Digitale Ausgänge verwalten 46

Index | 3Seite

INDEX

4.4.1. DapiDOSet1

4.4.2. DapiDOSet8

4.4.3. DapiDOSet16

4.4.4. DapiDOSet32

4.4.5. DapiDOSet64

4.4.6. DapiDOReadback32

4.4.7. DapiDOReadback64

46

47
48
49

50

51

52

4.5. Ausgabe-Timeout verwalten 53

4.5.1. DapiSpecialCMDTimeout

4.5.2. DapiSpecialCMDTimeoutGetStatus

53

54

4.6. Testfunktionen 55

4.6.1. DapiPing

55

4.7. Programmier-Beispiel 56

5. Anhang 59

5.1. Revisionen 59

5.2. Urheberrechte und Marken 60

Index | 4Seite

Einleitung

I

Einleitung | Seite 5

1. Einleitung

1.1. Vorwort

Wir beglückwünschen Sie zum Kauf eines hochwertigen DEDITEC Produktes!

Unsere Produkte werden von unseren Ingenieuren nach den heutigen
geforderten Qualitätsanforderungen entwickelt. Wir achten bereits bei der
Entwicklung auf flexible Erweiterbarkeit und lange Verfügbarkeit.

Wir entwickeln modular!

Durch eine modulare Entwicklung verkürzt sich bei uns die Entwicklungszeit
und - was natürlich dem Kunden zu Gute kommt - ein fairer Preis!

Wir sorgen für eine lange Lieferverfügbarkeit!

Sollten verwendete Halbleiter nicht mehr verfügbar sein, so können wir
schneller reagieren. Bei uns müssen meistens nur Module redesigned werden
und nicht das gesamte Produkt. Dies erhöht die Lieferverfügbarkeit.

1.2. Kundenzufriedenheit

Ein zufriedener Kunde steht bei uns an erster Stelle!
Sollte mal etwas nicht zu Ihrer Zufriedenheit sein, wenden Sie sich einfach per

Telefon oder mail an uns.
Wir kümmern uns darum!

1.3. Kundenresonanz

Die besten Produkte wachsen mit unseren Kunden. Für Anregungen oder
Vorschläge sind wir jederzeit dankbar.

Einleitung | Seite 6

Hardware Beschreibung

II

Hardware Beschreibung |Seite 7

2. Hardware Beschreibung

Die Ein-/Ausgangsmodule basieren auf der Verwendung von zwei 16pol.
Steckverbindern mit jeweils 8 unterschiedlichen Schaltkreisen. Jeder Zustand
dieser insgesamt 16 Schaltkreise wird durch eine LED signalisiert. Die
Durchnummerierung jedes Moduls erfolgt immer von links oben nach rechts
unten (siehe Übersichtsbild).

Hardware Beschreibung |Seite 8

2.1. Optokoppler Eingänge

2.1.1. Übersichtsbild

Die Abbildung zeigt zwei Module nebeneinander mit entsprechender
Durchnummerierung der Anschlussklemmen.

Untere Abbildung zeigt ein I/O-Modul des flexiblen Steckverbindersystems mit
32 Eingängen und entsprechender Durchnummerierung der
Anschlussklemmen. An den äußeren Enden des Moduls befindet sich jeweils
eine 26pol. Wannenstiftleiste mit Verriegelungshebeln. Somit können mehrere
Moduleinheiten mit Hilfe eines Flachbandkabels miteinander verbunden
werden.

Hardware Beschreibung |Seite 9

2.1.2. Technische Daten

Variabler Eingangsspannungsbereich min. 5V, max. 30V AC
16 Bit-Zähler für die ersten 16 Eingangskanäle

Erfassung von Impulsen zwischen 2 Auslesetakten
LED Zustandsanzeige der Eingänge
Galvanische Trennung über Optokoppler
Komfortables Steckverbindersystem mit Auswerfmechanik
In 16 facher Abstufung erweiterbar
Kann problemlos mit anderen Modulen der RO Serie kombiniert werden

Hardware Beschreibung |Seite 10

2.1.3. 16-Bit Zähler

Die ersten 16 Eingangskanäle verfügen über je einen 16 Bit-Zähler. Hiermit
können Ereignisse wie z.B. Lichtschranken, Drehkreuze oder Taster vom Modul
gezählt werden. Somit lassen sich auch einfache Logische Schaltungen
realisieren, die nach erreichen eines Sollwertes einen oder mehrere Ausgänge
schalten können. Die Softwaremäßige Umsetzung solcher Logikschaltungen
entnehmen Sie bitte dem Handbuch “RO-Serie”.

2.1.4. Erfassen von schnellen Eingangsimpulsen

Schnelle Zustandswechsel an den Eingängen, die innerhalb von größeren
Auslesezyklen auftreten, werden durch eine zusätzliche Logik erfasst und
können separat per Software ausgelesen werden. Ein solcher
"Zustandswechsel" wird (für alle Eingänge gemeinsam) mit der LED “Inputs:
Change”, auf dem Steuermodul signalisiert. Die LED erlischt erst wieder, wenn
die Softwareregister für die Eingangszustandsänderung vom Anwender
ausgelesen wurden. Näheres siehe Handbuch “Registerbelegung”.

2.1.5. Galvanische Trennung durch Optokoppler

Wechselspannungs geeignete Eingangs-Optokoppler sorgen zum einem für
eine galvanische Trennung des Moduls zu den angeschlossenen Anlagen und
zum anderen verhindert man eine Beschädigung des Moduls bei verpoltem
Anschluss oder auftretenden Spannungspitzen o.ä. im Steuerstromkreis.

Hardware Beschreibung |Seite 11

2.1.6. Steckverbinder auf dem Modul

Als Anschlussklemmen kommen servicefreundliche Steckleisten mit
Verriegelungsschutz und Auswerfmechanik zum Einsatz. Diese sind
fehlsteckgeschützt und ermöglichen ein schnelles, nachträgliches Umstecken
der angeschlossenen Anlagen. Der Leitungsanschluss selbst erfolgt über ein
schraubenloses Stecksystem. Hierfür benötigtes Betätigungswerkzeug wird bei
jedem Modul mitgeliefert.

2.1.6.1. Leitungsanschluss

Der Leitungsanschluss erfolgt jeweils an den Ports mit gleicher Nummerierung.
z.B.: 1a & 1b usw..
Die Optokopplereingänge sind für Wechselspannung geeignet. Auf korrekte

Polarität der Eingangsbeschaltung muss deshalb nicht geachtet werden.

Die Abbildung zeigt zwei Klemmleisten mit entsprechender Nummerierung der
Anschluss-Ports.

Hardware Beschreibung |Seite 12

2.1.6.2. Visuelle Kontrolle der Eingänge

Port

Pin

Port

Pin11a & 1b

9

9a & 9b

2

2a & 2b

10

10a & 10b

3

3a & 3b

11

11a & 11b

4

4a & 4b

12

12a & 12b

5

5a & 5b

13

13a & 13b

6

6a & 6b

14

14a & 14b

7

7a & 7b

15

15a & 15b

8

8a & 8b

16

16a & 16b

Eingangsspannungsbereich

5V 15V

15V 30V

Widerstandswert

1K

2K2

Über eine LED wird der Zustand jedes Eingangs direkt angezeigt. Signale an
den Eingängen sind somit einfacher zu erkennen und Fehler in der Verdrahtung
lassen sich dadurch schneller beheben.

2.1.6.3. Pinbelegung

2.1.7. Eingangsspannungsbereich variierbar

Die Eingänge sind standardmäßig für einen Spannungsbereich von 15V bis 30V
ausgelegt. Diese kann (auch nachträglich) für einen Bereich von 5V bis 15V
angepasst werden.

Hardware Beschreibung |Seite 13

2.1.7.1. Ändern der Eingangsspannung

Um den Eingangsspannungsbereich anzupassen, müssen pro Steckverbinder 2
Vorwiderstände ausgetauscht werden. D.h., man kann jeweils 4 Eingangskanäle
(1-4, 5-8, 9-12 und 13-16) mit unterschiedlicher Spannung einspeisen. Die
einzelnen Schritte hierfür werden im Folgenden erläutert.

Hinweis!
Vor Öffnen des Gerätes bitte folgendes beachten:

Netzstecker ziehen!
Elektronische Bauteile nicht berühren, da diese durch elektrostatische

Entladung zerstört werden können! Vor dem Arbeiten ggf. geerdete Gehäuse
oder Heizkörper berühren.

Seitenelement des Moduls entfernen, dazu die drei Kreuzschrauben lösen
Leiterplatte samt Frontplatte seitlich aus dem Gehäuse herausziehen
Frontplatte abheben
Die Eingangsmodule verfügen alle über einreihige Sockelleisten, in denen die

Eingangswiderstände für den Spannungsbereich eingesteckt sind
Widerstände nun vorsichtig aus den Sockelstreifen herausziehen
Neue Widerstände einsetzen

Einbau erfolgt in umgekehrter Reihenfolge

Hardware Beschreibung |Seite 14

2.2. Relais Ausgänge

2.2.1. Übersichtsbild

Die Abbildung zeigt zwei Module nebeneinander mit entsprechender
Durchnummerierung der Anschlussklemmen.

Untere Abbildung zeigt ein I/O-Modul des flexiblen Steckverbindersystems mit
32 Ausgängen und entsprechender Durchnummerierung der
Anschlussklemmen. An den äußeren Enden des Moduls befindet sich jeweils
eine 26pol. Wannenstiftleiste mit Verriegelungshebeln. Somit können mehrere
Moduleinheiten mit Hilfe eines Flachbandkabels miteinander verbunden
werden.

Hardware Beschreibung |Seite 15

2.2.2. Technische Daten

Timeout-Schutz
LED Zustandsanzeige der Ausgänge

Galvanische Trennung über Optokoppler
Komfortables Steckverbindersystem mit Auswerfmechanik
In 16 facher Abstufung erweiterbar
Kann problemlos mit anderen Modulen der RO Serie kombiniert werden
Max. Schaltspannung: 36V
Max. Schaltstrom: 1A
Max. Schaltleistung: 20W
Schaltzyklen laut Hersteller: 10 Mio.

Hardware Beschreibung |Seite 16

2.2.3. Timeout-Schutz

Der Timeout-Schutz bietet die Möglichkeit die Ausgänge selbstständig
abzuschalten. Dies geschieht immer dann, wenn in einem vorher definierten
Zeitfenster keine Nachrichten mehr vom Modul empfangen werden. Gründe
können sein: Leitungsunterbrechung, PC / Serverabsturz usw. Dadurch können
Steuerungsschäden, Überlastung der angeschlossenen Anlagen und
Unfallgefahren verhindert werden. Das Abschalten der Ausgänge wird durch
eine LED signalisiert.

2.2.4. Steckverbinder auf dem Modul

Als Anschlussklemmen kommen, servicefreundliche Steckleisten mit
Verriegelungsschutz und Auswerfmechanik zum Einsatz. Diese sind
fehlsteckgeschützt und ermöglichen ein schnelles, nachträgliches Umstecken
der angeschlossenen Anlagen. Der Leitungsanschluss selbst erfolgt über ein
schraubenloses Stecksystem. Hierfür benötigtes Betätigungswerkzeug wird bei
jedem Modul mitgeliefert.

2.2.4.1. Relais Ausgänge (galvanisch getrennt, max 1A)

Durch den Einsatz von Relais lassen sich Spannungen von bis zu 36V schalten.
Die maximale Strombelastbarkeit beträgt 1A bei einer maximalen Schaltleistung
von 20W.

Außerdem sorgen die Relais für eine sichere galvanische Trennung des Moduls
von den angeschlossenen Anlagen.

Hardware Beschreibung |Seite 17

2.2.4.2. Leitungsanschluss

Port

Pin

Port

Pin11a & 1b

9

9a & 9b

2

2a & 2b

10

10a & 10b

3

3a & 3b

11

11a & 11b

4

4a & 4b

12

12a & 12b

5

5a & 5b

13

13a & 13b

6

6a & 6b

14

14a & 14b

7

7a & 7b

15

15a & 15b

8

8a & 8b

16

16a & 16b

Der Leitungsanschluß erfolgt jeweils an den Ports mit gleicher Nummerierung.
z.B.: 1a & 1b usw..

Auf korrekte Polarität muß bei den Relaisausgängen nicht geachtet werden.

2.2.4.3. Visuelle Kontrolle der Ausgänge

Über eine LED wird der Zustand jedes Ausgangs direkt angezeigt. Signale an
den Ausgängen sind somit einfacher zu erkennen und Fehler in der Verdrahtung
lassen sich dadurch schneller beheben.

2.2.4.4. Pinbelegung

Hardware Beschreibung |Seite 18

2.3. MOSFET Ausgänge

2.3.1. Übersichtsbild

Die Abbildung zeigt zwei Module nebeneinander mit entsprechender
Durchnummerierung der Anschlussklemmen.

Untere Abbildung zeigt ein I/O-Modul des flexiblen Steckverbindersystems mit
32 Ausgängen und entsprechender Durchnummerierung der
Anschlussklemmen. An den äußeren Enden des Moduls befindet sich jeweils
eine 26pol. Wannenstiftleiste mit Verriegelungshebeln. Somit können mehrere
Moduleinheiten mit Hilfe eines Flachbandkabels miteinander verbunden
werden.

Hardware Beschreibung |Seite 19

2.3.2. Technische Daten

Timeout-Schutz
LED Zustandsanzeige der Ausgänge

Galvanische Trennung über Optokoppler
Komfortables Steckverbindersystem mit Auswerfmechanik
In 16 facher Abstufung erweiterbar
Kann problemlos mit anderen Modulen der RO Serie kombiniert werden
Max. Schaltstrom: 2A DC
Max. Schaltspannung: 30V DC
Max. Schaltleistung: 40W

Hardware Beschreibung |Seite 20

2.3.3. Timeout-Schutz

Der Timeout-Schutz bietet die Möglichkeit die Ausgänge selbstständig
abzuschalten. Dies geschieht immer dann, wenn in einem vorher definierten
Zeitfenster keine Nachrichten mehr vom Modul empfangen werden. Gründe
können sein: Leitungsunterbrechung, PC / Serverabsturz usw. Dadurch können
Steuerungsschäden, Überlastung der angeschlossenen Anlagen und
Unfallgefahren verhindert werden. Das Abschalten der Ausgänge wird durch
eine LED signalisiert.

2.3.4. Steckverbinder auf dem Modul

Als Anschlussklemmen kommen, servicefreundliche Steckleisten mit
Verriegelungsschutz und Auswerfmechanik zum Einsatz. Diese sind
fehlsteckgeschützt und ermöglichen ein schnelles, nachträgliches Umstecken
der angeschlossenen Anlagen. Der Leitungsanschluss selbst erfolgt über ein
schraubenloses Stecksystem. Hierfür benötigtes Betätigungswerkzeug wird bei
jedem Modul mitgeliefert.

2.3.4.1. Optokoppler Ausgänge (galvanisch getrennt, max 2A DC)

Sämtliche Ausgänge werden mittels Hochstromoptokoppler realisiert. Die
Ansteuerung über Optokoppler sorgt für eine sichere galvanische Trennung des
Moduls von den angeschlossenen Anlagen.

Bei den Optokopplerausgängen muss auf die richtige Polarität beim Anschluss
geachtet werden (siehe Bild unten)!

Hardware Beschreibung |Seite 21

2.3.4.2. Leitungsanschluss

Port

Pin

Port

Pin11a & 1b

9

9a & 9b

2

2a & 2b

10

10a & 10b

3

3a & 3b

11

11a & 11b

4

4a & 4b

12

12a & 12b

5

5a & 5b

13

13a & 13b

6

6a & 6b

14

14a & 14b

7

7a & 7b

15

15a & 15b

8

8a & 8b

16

16a & 16b

Der Leitungsanschluss erfolgt jeweils an den Ports mit gleicher Nummerierung.
z.B.: 1a & 1b usw..
Bei den Optokopplerausgängen muss auf die korrekte Polarität der Beschaltung

geachtet werden, da der Ausgangsport sonst beschädigt wird!
An Port “a” wird die positive Spannung angelegt und an Port ”b” die geschaltete

positive Spannung.

2.3.4.3. Pinbelegung

Hardware Beschreibung |Seite 22

Software

III

Software | Seite 23

3. Software

3.1. Benutzung unserer Produkte

3.1.1. Ansteuerung über grafische Anwendungen

Wir stellen Treiberinterfaces z.B. für LabVIEW und ProfiLab zur Verfügung. Als
Basis dient die DELIB Treiberbibliothek, die von ProfiLab direkt angesteuert
werden kann.

Für LabVIEW bieten wir eine einfache Treiberanbindung mit Beispielen an!

3.1.2. Ansteuerung über unsere DELIB Treiberbibliothek

Im Anhang befindet sich die komplette Funktionsreferenz für das Integrieren
unserer API-Funktionen in Ihre Software. Des Weiteren bieten wir passende
Beispiele für folgende Programmiersprachen:

C
C++
C#
Delphi
VisualBasic
VB.NET
MS-Office

3.1.3. Ansteuerung auf Protokollebene

Das Protokoll für die Ansteuerung unserer Produkte legen wir komplett offen. So
können Sie auch auf Systemen ohne Windows oder Linux unsere Produkte
einsetzen!

Software | Seite 24

3.1.4. Ansteuerung über mitgelieferte Testprogramme

Für die wichtigsten Funktionen unserer Produkte stellen wir einfach zu
bedienende Testprogramme zur Verfügung,. Diese werden bei der Installation
der DELIB Treiberbibliothek direkt mit installiert.

So können z.B. Relais direkt getestet werden oder Spannungen am A/D Wandler
direkt überprüft werden.

Software | Seite 25

3.2. DELIB Treiberbibliothek

3.2.1. Übersicht

Die folgende Abbildung erläutert den Aufbau der DELIB Treiberbibliothek

Die DELIB Treiberbibliothek ermöglicht ein einheitliches Ansprechen von
DEDITEC Hardware, mit der besonderen Berücksichtigung folgender
Gesichtspunkte:

Betriebssystem unabhängig
Programmiersprachen unabhängig
Produkt unabhängig

Programmieren unter diversen Betriebssystemen

Die DELIB Treiberbibliothek ermöglicht ein einheitliches Ansprechen unserer
Produkte auf diversen Betriebssystemen.
Wir haben dafür gesorgt, dass mit wenigen Befehlen alle unsere Produkte
angesprochen werden können.
Dabei spielt es keine Rolle, welches Betriebssystem Sie verwenden. - Dafür
sorgt die DELIB !

Software | Seite 26

Programmieren mit diversen Programmiersprachen

Für das Erstellen eigener Anwendungen stellen wir Ihnen einheitliche Befehle
zur Verfügung. Dies wird über die DELIB Treiberbibliothek gelöst.

Sie wählen die Programmiersprache !

So können leicht Anwendung unter C++, C, Visual Basic, Delphi oder
LabVIEW® entwickelt werden.

Schnittstellenunabhängiges programmieren

Schreiben Sie Ihre Anwendung schnittstellenunabhängig !
Programmieren Sie eine Anwendung für ein USB-Produkt von uns. - Es wird
auch mit einem Ethernet oder RS-232 Produkt von uns laufen !

SDK-Kit für Programmierer

Integrieren Sie die DELIB in Ihre Anwendung. Auf Anfrage erhalten Sie von uns
kostenlos Installationsskripte, die es ermöglichen, die DELIB Installation in Ihre
Anwendung mit einzubinden.

Software | Seite 27

3.2.2. Unterstützte Betriebssysteme

Unsere Produkte unterstützen folgende Betriebssysteme:

Windows 2000
Windows XP
Windows Vista
Windows 7
Linux

3.2.3. Unterstützte Programmiersprachen

Unsere Produkte sind über folgende Programmiersprachen ansprechbar:

C
C++
C#
Delphi
VisualBasic
VB.NET
MS-Office

Software | Seite 28

3.2.4. Installation DELIB-Treiberbibliothek

Legen Sie die DEDITEC driver CD in das Laufwerk und starten Sie
“delib_install.exe”. Die DELIB-Treiberbibliothek ist auch unter http://www.

deditec.de/delib erhältlich.

Drücken Sie auf “Install”.

Software | Seite 29

Die Treiber werden nun installiert.

Die DELIB Treiberbibliothek wurde nun Installiert. Drücken sie auf “Close” um
die Installation zu beenden.

Mit dem “DELIB Configuration Utility” (nächstes Kapitel) können Sie Ihr Modul
konfigurieren (dies ist nur nötig, wenn Sie mehr als ein Modul ansprechen
möchten).

Software | Seite 30

3.2.5. DELIB Configuration Utility

“DELIB Configuration Utility” wird auf dem folgendem Weg gestartet:
Start Programme DEDITEC DELIB DELIB Configuration Utility.

Das “DELIB Configuration Utility” ist ein Programm zur Konfiguration und
Unterteilung Identischer USB-Module im System. Dies ist aber nicht nötig falls
nur ein Modul vorhanden ist.

Weiteres zum Inhalt der “DELIB Installation”, siehe “Manual für DELIB

Treiberbibliothek”

Software | Seite 31

3.3. Testprogramme

3.3.1. Digital Input-Output Demo

“Digital Input-Output Demo” wird auf dem folgendem Weg gestartet:
Start Programme DEDITEC DELIB Digital Input-Output Demo.

Diese Grafik zeigt einen Test des RO-USB-O64-R64. Oben links kann man die
Konfiguration des Moduls ablesen (64 Eingänge und 64 Ausgänge).

Software | Seite 32

Software | Seite 33

DELIB API Referenz

IV

DELIB API Referenz | Seite 34

4. DELIB API Referenz

// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf("handle = %x\n", handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf("Modul konnte nicht geöffnet werden\n");
return;
}

4.1. Verwaltungsfunktionen

4.1.1. DapiOpenModule

Beschreibung

Diese Funktion öffnet ein bestimmtes Modul.

Definition

ULONG DapiOpenModule(ULONG moduleID, ULONG nr);

Parameter

moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul

Return-Wert

handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden

Bemerkung

Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des
Moduls für alle anderen Funktionen benötigt.

Programmierbeispiel

DELIB API Referenz | Seite 35

4.1.2. DapiCloseModule

// Modul schliessen
DapiCloseModule(handle);

Beschreibung

Dieser Befehl schliesst ein geöffnetes Modul.

Definition

ULONG DapiCloseModule(ULONG handle);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls

Return-Wert

Keiner

Programmierbeispiel

DELIB API Referenz | Seite 36

4.2. Fehlerbehandlung

ULONG error;
error=DapiGetLastError();
if(error==0) return FALSE;
printf("ERROR = %d”, error);

4.2.1. DapiGetLastError

Beschreibung

Diese Funktion liefert den letzten erfassten Fehler.

Definition

ULONG DapiGetLastError();

Parameter

Keine

Return-Wert

Fehler Code
0=kein Fehler. (siehe delib.h)

Programmierbeispiel

DELIB API Referenz | Seite 37

4.2.2. DapiGetLastErrorText

BOOL IsError ()
{
if (DapiGetLastError () != DAPI_ERR_NONE)

{
unsigned char msg[500];

DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf ("Error Code = %x * Message = %s\n", 0, msg);
return TRUE;

}
return FALSE;
}

Beschreibung

Diese Funktion liest den Text des letzten erfassten Fehlers.

Definition

extern ULONG __stdcall DapiGetLastErrorText(unsigned char * msg, unsigned long
msg_length);

Parameter

msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers

Programmierbeispiel

DELIB API Referenz | Seite 38

4.3. Digitale Eingänge lesen

4.3.1. DapiDIGet1

Beschreibung

Dieser Befehl liest einen einzelnen digitalen Eingang.

Definition

ULONG DapiDIGet1(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, der gelesen werden soll (0, 1, 2, 3, .. )

Return-Wert

Zustand des Eingangs (0/1)

DELIB API Referenz | Seite 39

4.3.2. DapiDIGet8

Beschreibung

Dieser Befehl liest gleichzeitig 8 digitale Eingänge.

Definition

ULONG DapiDIGet8(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 8, 16, 24,

.. )

Return-Wert

Zustand der gelesen Eingänge

DELIB API Referenz | Seite 40

4.3.3. DapiDIGet16

Beschreibung

Dieser Befehl liest gleichzeitig 16 digitale Eingänge.

Definition

ULONG DapiDIGet16(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 16, 32,

...)

Return-Wert

Zustand der gelesen Eingänge

DELIB API Referenz | Seite 41

4.3.4. DapiDIGet32

unsigned long data;
// ---------------------------------------------------­// Einen Wert von den Eingängen lesen (Eingang 1-31)
data = (unsigned long) DapiDIGet32(handle, 0);
// Chan Start = 0
printf("Eingang 0-31 : 0x%x\n", data);
printf("Taste für weiter\n");
getch();
// ---------------------------------------------------­// Einen Wert von den Eingängen lesen (Eingang 32-64)
data = (unsigned long) DapiDIGet32(handle, 32);
// Chan Start = 32
printf("Eingang 32-64 : 0x%x\n", data);
printf("Taste für weiter\n");
getch();

Beschreibung

Dieser Befehl liest gleichzeitig 32 digitale Eingänge.

Definition

ULONG DapiDIGet32(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 32, 64, ..)

Return-Wert

Zustand der gelesen Eingänge

Programmierbeispiel

DELIB API Referenz | Seite 42

4.3.5. DapiDIGet64

Beschreibung

Dieser Befehl liest gleichzeitig 64 digitale Eingänge.

Definition

ULONGLONG DapiDIGet64(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 64, ..)

Return-Wert

Zustand der gelesen Eingänge

DELIB API Referenz | Seite 43

4.3.6. DapiDIGetFF32

Beschreibung

Dieser Befehl liest die Flip-Flops der Eingänge aus und setzt diese zurück
(Eingangszustands-Änderung).

Definition

ULONGLONG DapiDIGet64(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 32, 64,

..)

Return-Wert

Zustand von 32 Eingangszustandsänderungen

DELIB API Referenz | Seite 44

4.3.7. DapiDIGetCounter

value = DapiDIGetCounter(handle, 0 ,0);
// Zähler von DI Chan 0 wird gelesen

value = DapiDIGetCounter(handle, 1 ,0);
// Zähler von DI Chan 1 wird gelesen

value = DapiDIGetCounter(handle, 8 ,0);
// Zähler von DI Chan 8 wird gelesen

value = DapiDIGetCounter(handle, 0 ,DAPI_CNT_MODE_READ_WITH_RESET);
// Zähler von DI Chan 0 wird gelesen UND resettet

Beschreibung

Dieser Befehl liest den Eingangszähler eines digitalen Eingangs.

Definition

ULONG DapiDIGetCounter(handle, ch, par1);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll
par1=0 (Normale Zählfunktion)
par1=DAPI_CNT_MODE_READ_WITH_RESET (Zähler auslesen und direktes

Counter resetten)

Return-Wert

Angabe des Zählerwertes

Programmierbeispiel

DELIB API Referenz | Seite 45

4.4. Digitale Ausgänge verwalten

4.4.1. DapiDOSet1

Beschreibung

Dieser Befehl setzt einen einzelnen Ausgang.

Definition

void DapiDOSet1(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)

Return-Wert

Keiner

DELIB API Referenz | Seite 46

4.4.2. DapiDOSet8

Beschreibung

Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.

Definition

void DapiDOSet8(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 8,

16, 24, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden

Return-Wert

Keiner

DELIB API Referenz | Seite 47

4.4.3. DapiDOSet16

Beschreibung

Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.

Definition

void DapiDOSet16(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 16,

32, ..)
data=Gibt die Datenwerte an, die geschrieben werden

Return-Wert

Keiner

DELIB API Referenz | Seite 48

4.4.4. DapiDOSet32

// Einen Wert auf die Ausgänge schreiben
data = 0x0000ff00; // Ausgänge 9-16 werden auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf("Schreibe auf Ausgänge Daten=0x%x\n", data);
printf("Taste für weiter\n");
getch();
// ---------------------------------------------------­// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 32 wird auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf("Schreibe auf Ausgänge Daten=0x%x\n", data);
printf("Taste für weiter\n");
getch();
// ---------------------------------------------------­// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 64 wird auf 1 gesetzt
DapiDOSet32(handle, 32, data); // Chan Start = 32
printf("Schreibe auf Ausgänge Daten=0x%x\n", data);
printf("Taste für weiter\n");
getch();

Beschreibung

Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.

Definition

void DapiDOSet32(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32,

64, ..)
data=Gibt die Datenwerte an, die geschrieben werden

Return-Wert

Keiner

Programmierbeispiel

DELIB API Referenz | Seite 49

4.4.5. DapiDOSet64

Beschreibung

Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.

Definition

void DapiDOSet64(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 64,

..)
data=Gibt die Datenwerte an, die geschrieben werden

Return-Wert

Keiner

DELIB API Referenz | Seite 50

4.4.6. DapiDOReadback32

Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.

Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0,

32, 64, ..)

Return-Wert

Zustand von 32 Ausgängen.

DELIB API Referenz | Seite 51

4.4.7. DapiDOReadback64

Beschreibung

Dieser Befehl liest die 64 digitalen Ausgänge zurück.

Definition

ULONGLONG DapiDOReadback64(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0,

64, ..)

Return-Wert

Zustand von 64 Ausgängen.

DELIB API Referenz | Seite 52

4.5. Ausgabe-Timeout verwalten

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_SET_VALUE_SEC, 3, 7);
//Die Zeit des Timeouts wird auf 3,7sek gesetzt.

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE, 0, 0);
//Der Timeout wird aktiviert.

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DEACTIVATE, 0, 0);
//Der Timeout wird deaktiviert.

4.5.1. DapiSpecialCMDTimeout

Beschreibung

Dieser Befehl dient zum Setzen der Timeout-Zeit

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, par1, par2);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls

Timeout-Zeit setzen

cmd=DAPI_SPECIAL_CMD_TIMEOUT_SET_VALUE_SEC
par1=Sekunden [s]
par2=Millisekunden [100ms] (Wert 6 bedeutet 600ms)

Timeout aktivieren setzen

cmd=DAPI_SPECIAL_CMD_TIMEOUT_ACTIVATE

Timeout deaktivieren setzen

cmd=DAPI_SPECIAL_CMD_TIMEOUT_DEACTIVATE

Return-Wert

Keiner

Programmierbeispiel

DELIB API Referenz | Seite 53

4.5.2. DapiSpecialCMDTimeoutGetStatus

status = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_GET_STATUS, 0, 0);
//Abfrage des Timeout-Status.

Beschreibung

Dieser Befehl dient zum Auslesen des Timeout-Status.

Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_GET_STATUS, 0, 0);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls

Return-Wert

Return=0 (Timeout ist deaktivert)
Return=1 (Timeout ist aktiviert)
Return=2 (Timeout hat stattgefunden)

Programmierbeispiel

DELIB API Referenz | Seite 54

4.6. Testfunktionen

4.6.1. DapiPing

Beschreibung

Dieser Befehl prüft die Verbindung zu einem geöffneten Modul.

Definition

ULONG DapiPing(ULONG handle, ULONG value);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
value=Übergebener Testwert an das Modul

Return-Wert
Hier muß der mit value übergebene Testwert zurückkommen

DELIB API Referenz | Seite 55

4.7. Programmier-Beispiel

// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
//
// (c) DEDITEC GmbH, 2009
//
// web: http://www.deditec.de
//
// mail: [e-mail]
//
//
//
// dtapi_prog_beispiel_input_output.cpp
//
//
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
// ****************************************************************************
//
//
// Folgende Bibliotheken beim Linken mit einbinden: delib.lib
// Dies bitte in den Projekteinstellungen (Projekt/Einstellungen/Linker(Objekt­Bibliothek-Module) .. letzter Eintrag konfigurieren
#include <windows.h>
#include <stdio.h>
#include "conio.h"
#include "delib.h"
// ---------------------------------------------------------------------------­// ---------------------------------------------------------------------------­// ---------------------------------------------------------------------------­// ---------------------------------------------------------------------------­// ----------------------------------------------------------------------------

void main(void)
{
unsigned long handle;
unsigned long data;
unsigned long anz;
unsigned long i;
unsigned long chan;
// ---------------------------------------------------­// USB-Modul öffnen
handle = DapiOpenModule(USB_Interface8,0);
printf("USB_Interface8 handle = %x\n", handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf("Modul konnte nicht geöffnet werden\n");
printf("TASTE für weiter\n");
getch();

DELIB API Referenz | Seite 56

return;
}
// Zum Testen - ein Ping senden
// ---------------------------------------------------­printf("PING\n");
anz=10;
for(i=0;i!=anz;++i)
{
data=DapiPing(handle, i);
if(i==data)
{
// OK
printf(".");
}
else
{
// No answer
printf("E");
}
}
printf("\n");

// ---------------------------------------------------­// Einen Wert auf die Ausgänge schreiben
data = 255;
DapiWriteByte(handle, 0, data);
printf("Schreibe auf Adresse=0 daten=0x%x\n", data);
// ---------------------------------------------------­// Einen Wert auf die Ausgänge schreiben
data = 255;
DapiWriteByte(handle, 1, data);
printf("Schreibe auf Adresse=0 daten=0x%x\n", data);
// ---------------------------------------------------­// Einen Wert auf die Ausgänge schreiben
data = 255;
DapiWriteByte(handle, 2, data);
printf("Schreibe auf Adresse=2 daten=0x%x\n", data);
// ---------------------------------------------------­// Einen Wert von den Eingängen lesen
data = (unsigned long) DapiReadByte(handle, 0);
printf("Gelesene Daten = 0x%x\n", data);
// ---------------------------------------------------­// Einen A/D Wert lesen
chan=11; // read chan. 11
data = DapiReadWord(handle, 0xff010000 + chan*2);
printf("Adress=%x, ret=%x volt=%f\n", chan, data, ((float) data) / 1024*5);//
Bei 5 Volt Ref
// ---------------------------------------------------­// Modul wieder schliessen
DapiCloseModule(handle);
printf("TASTE für weiter\n");
getch();
return ;
}

DELIB API Referenz | Seite 57

Anhang

V

Anhang | Seite 58

5. Anhang

5.1. Revisionen

Rev 1.00 Erste DEDITEC Anleitung
Rev 2.00 Designänderung

Anhang | Seite 59

5.2. Urheberrechte und Marken

Linux ist eine registrierte Marke von Linus Torvalds.

Windows CE ist eine registrierte Marke von Microsoft Corporation.

USB ist eine registrierte Marke von USB Implementers Forum Inc.

LabVIEW ist eine registrierte Marke von National Instruments.

Intel ist eine registrierte Marke von Intel Corporation

AMD ist eine registrierte Marke von Advanced Micro Devices, Inc.

Anhang | Seite 60

RO-SERIE

Hardware-Beschreibung

2010

November

INDEX

1. Einleitung 10

1.1. Vorwort 10

1.2. Kundenzufriedenheit 10

1.3. Kundenresonanz 10

2. Hardware Beschreibung 12

2.1. Ethernet Interface 12

2.1.1. Hardware Beschreibung

2.1.1.1. Übersichtsbild

2.1.1.2. Technische Daten

2.1.1.3. Steckverbinder auf dem Modul

2.1.1.3.1. Spannungsversorgung

2.1.1.3.2. Ethernet Interface

2.1.1.4. Taster auf dem Modul

2.1.1.5. Kontroll LED’s

2.1.1.5.1. Definition der LEDs

2.1.2. Konfiguration des Moduls

2.1.2.1. Konfiguration über das DELIB Configuration
Utility

2.1.2.2. Konfiguration über den internen Web-Server
des Moduls

2.1.2.3. Auslieferungszustand

2.1.3. Firmware Update

2.1.3.1. DEDITEC Flasher

2.1.3.2. WEB-Oberfläche

2.1.4. Grundkonfiguration wiederherstellen

2.1.4.1. IP Adresse zurücksetzen

2.1.4.2. Firmware zurücksetzen

12

12

14
15
15
15
16

17

17

18

18

23
24

25

25
26

28

28
28

2.2. CAN Interface 29

2.2.1. Hardware Beschreibung

2.2.1.1. Übersichtsbild

2.2.1.2. Technische Daten

2.2.1.3. Steckverbinder auf dem Modul

2.2.1.3.1. Spannungsversorgung

2.2.1.3.2. CAN Interface

29

29

30

31

31

31

Index |

2Seite

INDEX

2.2.1.4. Kontroll LED’s

2.2.1.4.1. Definition der LEDs

2.2.2. Konfiguration des Moduls

2.2.2.1. DIP-Schalter

2.2.2.2. Der Vorzugsmodus

2.2.2.3. Software-Modus

2.2.2.4. DIP-Schalter-Modus

2.2.2.4.1. Einstellen der Übertragungsgeschwindigkeit (Bitrate)

2.2.2.4.2. Einstellen der CAN-Moduladresse

32
32

33

33

34
35

37

37
38

2.3. RS-232/RS-485 Interface 40

2.3.1. Hardware Beschreibung

2.3.1.1. Übersichtsbild

2.3.1.2. Technische Daten

2.3.1.3. Wählen der Schnittstellenvariante RS-232 oder
RS-485

2.3.1.4. Steckverbinder auf dem Modul

2.3.1.4.1. Spannungsversorgung

2.3.1.4.2. RS-232/RS-485 Interface

2.3.1.4.2.1RS-232 Pinbelegung

2.3.1.4.2.2RS-485 Pinbelegung

2.3.1.5. Kontroll LED’s

2.3.1.5.1. Definition der LEDs

2.3.2. Konfiguration des Moduls

2.3.2.1. DIP-Schalter

2.3.2.2. Der Vorzugsmodus

2.3.2.3. Echo aktivieren

2.3.2.4. Einstellen der Baudrate

2.3.2.5. Einstellen der Moduladresse (nur bei RS-485)

40

40

41

42

44

44

44
45

45
46
46

47

47
48
49
49

50

2.4. USB Interface 51

2.4.1. Hardware Beschreibung

2.4.1.1. Übersichtsbild

2.4.1.2. Technische Daten

2.4.1.3. Steckverbinder auf dem Modul

2.4.1.3.1. Spannungsversorgung

2.4.1.3.2. USB Interface

2.4.1.4. Kontroll LED’s

2.4.1.4.1. Definition der LEDs

51

51
53
54
54
54

55
55

Index |

3Seite

INDEX

2.5. Digitale Ein-/Ausgabemodule 56

2.5.1. Hardware Beschreibung

2.5.1.1. Optokoppler Eingänge

2.5.1.1.1. Übersichtsbild

2.5.1.1.2. Technische Daten

2.5.1.1.3. 16-Bit Zähler

2.5.1.1.4. Erfassen von schnellen Eingangsimpulsen

2.5.1.1.5. Galvanische Trennung durch Optokoppler

2.5.1.1.6. Steckverbinder auf dem Modul

2.5.1.1.6.1Leitungsanschluss

2.5.1.1.6.2Visuelle Kontrolle der Eingänge

2.5.1.1.6.3Pinbelegung

2.5.1.1.7. Eingangsspannungsbereich variierbar

2.5.1.1.7.1Ändern der Eingangsspannung

2.5.1.2. Relais Ausgänge

2.5.1.2.1. Übersichtsbild

2.5.1.2.2. Technische Daten

2.5.1.2.3. Timeout-Schutz

2.5.1.2.4. Steckverbinder auf dem Modul

2.5.1.2.4.1Relais Ausgänge (galvanisch getrennt, max 1A)

2.5.1.2.4.2Leitungsanschluss

2.5.1.2.4.3Visuelle Kontrolle der Ausgänge

2.5.1.2.4.4Pinbelegung

2.5.1.3. MOSFET Ausgänge

2.5.1.3.1. Übersichtsbild

2.5.1.3.2. Technische Daten

2.5.1.3.3. Timeout-Schutz

2.5.1.3.4. Steckverbinder auf dem Modul

2.5.1.3.4.1Optokoppler Ausgänge (galvanisch getrennt, max 2A DC)

2.5.1.3.4.2Leitungsanschluss

2.5.1.3.4.3Pinbelegung

56

57
57

58
59
59
59
60

60

61
61

61

62

63
63
64

65
65

65
66
66
66

67
67

68
69
69

69

70
70

2.6. Analoge Ein-/Ausgabemodule 71

2.6.1. Hardware Beschreibung

2.6.1.1. RO-AD16-DA4

2.6.1.1.1. Übersichtsbild

2.6.1.1.2. Technische Daten

2.6.1.1.3. Timeout-Schutz

2.6.1.1.4. Pinbelegung

71

71
72

73

74
75

Index |

4Seite

INDEX

2.6.1.1.4.1A/D Steckverbinder (18pol)

2.6.1.1.4.2D/A Steckverbinder (10pol)

2.6.1.2. RO-AD16

2.6.1.2.1. Übersichtsbild

2.6.1.2.2. Technische Daten

2.6.1.2.3. Pinbelegung

2.6.1.2.3.1A/D Steckverbinder (18pol)

2.6.1.3. RO-AD16_ISO

2.6.1.3.1. Übersichtsbild

2.6.1.3.2. Technische Daten

2.6.1.3.3. Pinbelegung

2.6.1.3.3.1A/D Steckverbinder (18pol)

2.6.1.4. RO-DA4

2.6.1.4.1. Übersichtsbild

2.6.1.4.2. Technische Daten

2.6.1.4.3. Timeout-Schutz

2.6.1.4.4. Pinbelegung

2.6.1.4.4.1D/A Steckverbinder (10pol)

2.6.1.5. RO-DA2_ISO

2.6.1.5.1. Übersichtsbild

2.6.1.5.2. Technische Daten

2.6.1.5.3. Timeout-Schutz

2.6.1.5.4. Pinbelegung

2.6.1.5.4.1D/A Steckverbinder (10pol)

75
75
76
76

77
78

78
79
79

80

81
81

82
82

83
84
84

84

85
85
86

87

88
88

2.7. Stepper Modul 89

2.7.1. Hardware Beschreibung

2.7.1.1. Übersichtsbild

2.7.1.2. Technische Daten

2.7.1.3. Ansteuerung

2.7.1.4. Pinbelegung

2.7.1.4.1. Stepper Steckverbinder (10pol)

89

89
90
90

91
91

3. Software 93

3.1. Benutzung unserer Produkte 93

3.1.1. Ansteuerung über grafische Anwendungen

3.1.2. Ansteuerung über unsere DELIB Treiberbibliothek

3.1.3. Ansteuerung auf Protokollebene

3.1.4. Ansteuerung über mitgelieferte Testprogramme

93
93
93

94

Index |

5Seite

INDEX

3.2. DELIB Treiberbibliothek 95

3.2.1. Übersicht

3.2.2. Unterstützte Betriebssysteme

3.2.3. Unterstützte Programmiersprachen

3.2.4. Installation DELIB-Treiberbibliothek

3.2.5. DELIB Configuration Utility

95

97
97

98

100

3.3. Testprogramme 101

3.3.1. Digital Input-Output Demo

3.3.2. Analog Input-Output Demo

3.3.3. Stepper Demo

101
102
103

4. DELIB API Referenz 105

4.1. Verwaltungsfunktionen 105

4.1.1. DapiOpenModule

4.1.2. DapiCloseModule

4.2. Fehlerbehandlung 107

4.2.1. DapiGetLastError

4.2.2. DapiGetLastErrorText

4.3. Digitale Eingänge lesen 109

105
106

107
108

4.3.1. DapiDIGet1

4.3.2. DapiDIGet8

4.3.3. DapiDIGet16

4.3.4. DapiDIGet32

4.3.5. DapiDIGet64

4.3.6. DapiDIGetFF32

4.3.7. DapiDIGetCounter

109

110

111
112
113

114
115

4.4. Digitale Ausgänge verwalten 116

4.4.1. DapiDOSet1

4.4.2. DapiDOSet8

4.4.3. DapiDOSet16

4.4.4. DapiDOSet32

4.4.5. DapiDOSet64

4.4.6. DapiDOReadback32

4.4.7. DapiDOReadback64

116

117
118
119

120

121

122

Index |

6Seite

INDEX

4.5. A/D Wandler Funktionen 123

4.5.1. DapiADSetMode

4.5.2. DapiADGetMode

4.5.3. DapiADGet

4.5.4. DapiADGetVolt

4.5.5. DapiADGetmA

123
125
126

127

128

4.6. D/A Ausgänge verwalten 129

4.6.1. DapiDASetMode

4.6.2. DapiDAGetMode

4.6.3. DapiDASet

4.6.4. DapiDASetVolt

4.6.5. DapiDASetmA

4.6.6. DapiSpecialCmd_DA

129
130

131

132
133

134

4.7. Schrittmotoren Funktionen 136

4.7.1. Befehle mit DapiStepperCommand

4.7.1.1. DAPI_STEPPER_CMD_GO_POSITION

4.7.1.2.
DAPI_STEPPER_CMD_GO_POSITION_RELATIVE

4.7.1.3. DAPI_STEPPER_CMD_SET_POSITION

4.7.1.4. DAPI_STEPPER_CMD_SET_FREQUENCY

4.7.1.5. DAPI_STEPPER_CMD_GET_FREQUENCY

4.7.1.6.
DAPI_STEPPER_CMD_SET_FREQUENCY_DIRECTLY

4.7.1.7. DAPI_STEPPER_CMD_STOP

4.7.1.8. DAPI_STEPPER_CMD_FULLSTOP

4.7.1.9. DAPI_STEPPER_CMD_DISABLE

4.7.1.10.
DAPI_STEPPER_CMD_SET_MOTORCHARACTERISTIC

4.7.1.11.
DAPI_STEPPER_CMD_GET_MOTORCHARACTERISTIC

4.7.1.12.
DAPI_STEPPER_CMD_MOTORCHARACTERISTIC_EEP
ROM_SAVE

4.7.1.13.
DAPI_STEPPER_CMD_MOTORCHARACTERISTIC_EEP
ROM_LOAD

136

136

137
138
139
140

141
142

143

144

145

150

158

159

Index |

7Seite
