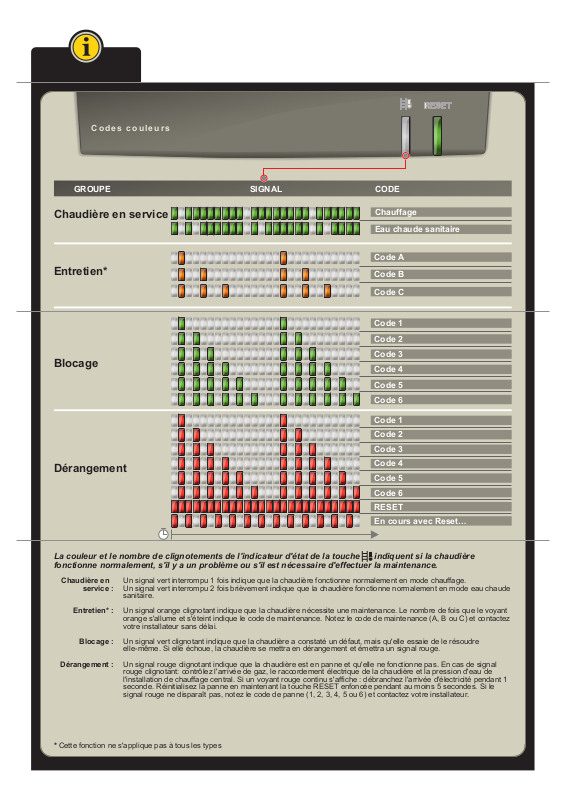

Codes couleurs

CODESIGNALGROUPE

Chaudière en service

Entretien*

Blocage

Dérangement

Chauffage

Eau chaude sanitaire

Code A

Code B

Code C

Code 1

Code 2

Code 3
Code 4

Code 5
Code 6

Code 1
Code 2
Code 3
Code 4
Code 5
Code 6
RESET
En cours avec Reset…

La couleur et le nombre de clignotements de l'indicateur d'état de la touche indiquent si la chaudière
fonctionne normalement, s'il y a un problème ou s'il est nécessaire d'effectuer la maintenance.

Chaudière en Un signal vert interrompu 1 fois indique que la chaudière fonctionne normalement en mode chauffage.
service : Un signal vert interrompu 2 fois brièvement indique que la chaudière fonctionne normalement en mode eau chaude
sanitaire.

Entretien* : Un signal orange clignotant indique que la chaudière nécessite une maintenance. Le nombre de fois que le voyant
orange s'allume et s'éteint indique le code de maintenance. Notez le code de maintenance (A, B ou C) et contactez
votre installateur sans délai.

Blocage : Un signal vert clignotant indique que la chaudière a constaté un défaut, mais qu'elle essaie de le résoudre
elle-même. Si elle échoue, la chaudière se mettra en dérangement et émettra un signal rouge.

Dérangement : Un signal rouge clignotant indique que la chaudière est en panne et qu'elle ne fonctionne pas. En cas de signal
rouge clignotant: contrôlez l'arrivée de gaz, le raccordement électrique de la chaudière et la pression d'eau de
l'installation de chauffage central. Si un voyant rouge continu s'affiche : débranchez l'arrivée d'électricité pendant 1
seconde. Réinitialisez la panne en maintenant la touche RESET enfoncée pendant au moins 5 secondes. Si le
signal rouge ne disparaît pas, notez le code de panne (1, 2, 3, 4, 5 ou 6) et contactez votre installateur.

* Cette fonction ne s'applique pas à tous les types

Instructions d’utilisation

Démarrage de la • Contrôler la pression d'eau dans l'installation de chauffage.
chaudière de • Ouvrir le robinet de gaz de la chaudière.

chauffage central • Branchez la chaudière au secteur.

• Le cycle de démarrage commence et ne peut pas être interrompu. Lors du démarrage, l'indicateur d'état de la

touche affiche un signal vert continu pendant environ 3 minutes.

• La chaudière est activée lorsque le voyant de la touche RESET s'allume en vert continu.

Arrêt de la • Couper l'alimentation électrique de la chaudière.
chaudière de • Fermer le robinet de gaz de la chaudière.
chauffage central

Réglage de la • Tournez le bouton pour modifier la température de l'eau chaude sanitaire ou pour arrêter cette fonction.
température* • Tournez le bouton pour modifier la température de l'eau de chauffage ou pour arrêter cette fonction.

Mise hors gel • Réglez le thermostat d'ambiance sur une faible température, par exemple sur 10 °C. N'arrêtez pas la chaudière.

• Si votre habitation est inoccupée pendant une longue période et s'il est possible qu'il gèle : Il est recommandé de

vidanger la chaudière et l'installation de chauffage et coupez l'alimentation électrique.

Contrôle de la • Contrôlez régulièrement l'indicateur d'état de la touche sur la chaudière. L'état de la chaudière est indiqué par
chaudière la couleur et la fréquence de clignotement du voyant (voir carte au verso). Notez le code de panne ou le code de
maintenance éventuel et contactez votre installateur.

En fonction de la législation applicable dans votre pays :

• Faites entretenir votre chaudière régulièrement, soit en concertation avec votre installateur, soit quand la

chaudière affiche un code d'entretien.

• Faites régulièrement inspecter le tuyau de refoulement des gaz de combustion et, si nécessaire, faites-le nettoyer.

Avertissement Seul un professionnel qualifié est autorisé à intervenir sur l'appareil et l'installation.

Contrôle et • Contrôlez la pression de l'installation de chauffage central
appoint d'eau de plusieurs fois par an. Lorsque la pression d'eau est

l'installation de inférieure à 0,8 bar, faites l'appoint d'eau de l'installation
chauffage jusqu'à la pression recommandée de 1,5 à 2 bar.

°C

20 120

4

3

50

100

bar
0

1

2

À l'aide d'un dispositif de remplissage*, vous pouvez
effectuer cette opération de la manière suivante :

1. Commencer le remplissage: Ouvrir le robinet du disconnecteur.

2. Arrêter le remplissage: Fermer le robinet du disconnecteur.

Purge de l'air de • Purgez l'installation lorsque les radiateurs ne sont pas assez chauds ou lorsque vous entendez des
l'installation de gargouillements dans les conduites quand le chauffage fonctionne.

chauffage • Couper l'alimentation électrique de la chaudière.

• Opérez de bas en haut pour la purge des radiateurs.

• Rétablir le raccord électrique de la chaudière. La chaudière exécute un programme de purge d'air automatique.

Vidange de • Arrêtez la chaudière et vidanger l'installation lorsque les radiateurs doivent être remplacés, en cas de fuite d'eau
l'installation de ou de risque de gel.
chauffage

Pour plus d'informations sur les codes couleurs, l'utilisation et l'entretien de la chaudière, consultez le manuel
fourni.

1

2

* Cette fonction ne s'applique pas à tous les types

125509-03
