6-3/4"
4-1/2"
9"
A
B
C
4-1/2"
on-center
4-1/2 po de
centre-à-centre
4-1/2"
medido de
centro a centro
For more information, visit www.deckorators.com

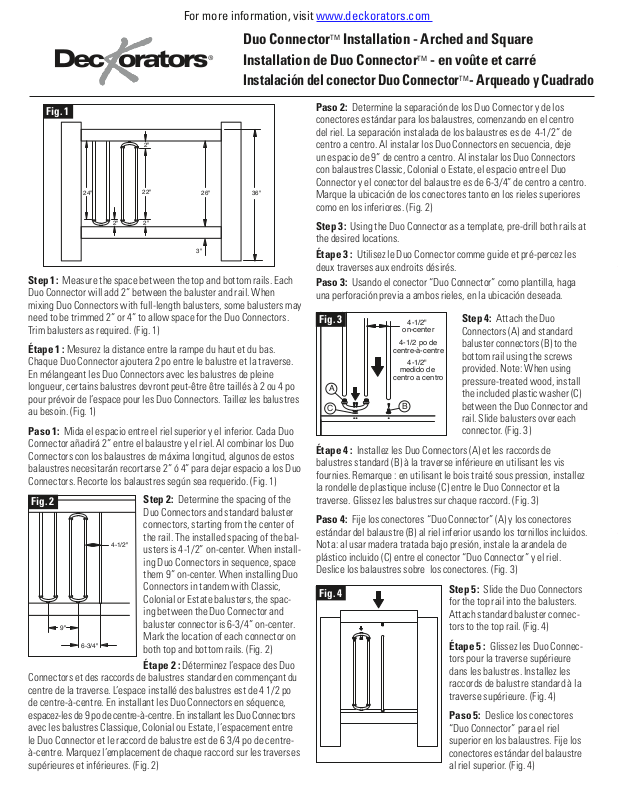

Duo ConnectorTM Installation - Arched and Square
Installation de Duo Connector
Instalación del conector Duo Connector
Fig. 1
2"
24"
Step 1: Measure the space between the top and bottom rails. Each
Duo Connector will add 2” between the baluster and rail. When
mixing Duo Connectors with full-length balusters, some balusters may
need to be trimmed 2” or 4” to allow space for the Duo Connectors.
Trim balusters as required. (Fig. 1)
Étape 1 : Mesurez la distance entre la rampe du haut et du bas.
Chaque Duo Connector ajoutera 2 po entre le balustre et la traverse.
En mélangeant les Duo Connectors avec les balustres de pleine
longueur, certains balustres devront peut-être être taillés à 2 ou 4 po
pour prévoir de l’espace pour les Duo Connectors. Taillez les balustres
au besoin. (Fig. 1)
Paso 1: Mida el espacio entre el riel superior y el inferior. Cada Duo
Connector añadirá 2” entre el balaustre y el riel. Al combinar los Duo
Connectors con los balaustres de máxima longitud, algunos de estos
balaustres necesitarán recortarse 2” ó 4” para dejar espacio a los Duo
Connectors. Recorte los balaustres según sea requerido. (Fig. 1)
Fig. 2
Connectors et des raccords de balustres standard en commençant du
centre de la traverse. L’espace installé des balustres est de 4 1/2 po
de centre-à-centre. En installant les Duo Connectors en séquence,
espacez-les de 9 po de centre-à-centre. En installant les Duo Connectors
avec les balustres Classique, Colonial ou Estate, l’espacement entre
le Duo Connector et le raccord de balustre est de 6 3/4 po de centreà-centre. Marquez l’emplacement de chaque raccord sur les traverses
supérieures et inférieures. (Fig. 2)
22"
2"
2"
3"
Step 2: Determine the spacing of the
Duo Connectors and standard baluster
connectors, starting from the center of
the rail. The installed spacing of the balusters is 4-1/2” on-center. When installing Duo Connectors in sequence, space
them 9” on-center. When installing Duo
Connectors in tandem with Classic,
Colonial or Estate balusters, the spacing between the Duo Connector and
baluster connector is 6-3/4” on-center.
Mark the location of each connector on
both top and bottom rails. (Fig. 2)
Étape 2 : Déterminez l’espace des Duo
36"26"
TM
- en voûte et carré
TM
- Arqueado y Cuadrado
Paso 2: Determine la separación de los Duo Connector y de los
conectores estándar para los balaustres, comenzando en el centro
del riel. La separación instalada de los balaustres es de 4-1/2” de
centro a centro. Al instalar los Duo Connectors en secuencia, deje
un espacio de 9” de centro a centro. Al instalar los Duo Connectors
con balaustres Classic, Colonial o Estate, el espacio entre el Duo
Connector y el conector del balaustre es de 6-3/4” de centro a centro.
Marque la ubicación de los conectores tanto en los rieles superiores
como en los inferiores. (Fig. 2)
Step 3: Using the Duo Connector as a template, pre-drill both rails at
the desired locations.
Étape 3 : Utilisez le Duo Connector comme guide et pré-percez les
deux traverses aux endroits désirés.
Paso 3: Usando el conector “Duo Connector” como plantilla, haga
una perforación previa a ambos rieles, en la ubicación deseada.
Fig. 3
Step 4: Attach the Duo
Connectors (A) and standard
baluster connectors (B) to the
bottom rail using the screws
provided. Note: When using
pressure-treated wood, install
the included plastic washer (C)
between the Duo Connector and
rail. Slide balusters over each
connector. (Fig. 3)
Étape 4 : Installez les Duo Connectors (A) et les raccords de
balustres standard (B) à la traverse inférieure en utilisant les vis
fournies. Remarque : en utilisant le bois traité sous pression, installez
la rondelle de plastique incluse (C) entre le Duo Connector et la
traverse. Glissez les balustres sur chaque raccord. (Fig. 3)
Paso 4: Fije los conectores “Duo Connector” (A) y los conectores
estándar del balaustre (B) al riel inferior usando los tornillos incluidos.
Nota: al usar madera tratada bajo presión, instale la arandela de
plástico incluido (C) entre el conector “Duo Connector” y el riel.
Deslice los balaustres sobre los conectores. (Fig. 3)
Fig. 4
Step 5: Slide the Duo Connectors
for the top rail into the balusters.
Attach standard baluster connectors to the top rail. (Fig. 4)
Étape 5 : Glissez les Duo Connectors pour la traverse supérieure
dans les balustres. Installez les
raccords de balustre standard à la
traverse supérieure. (Fig. 4)
Paso 5: Deslice los conectores
“Duo Connector” para el riel
superior en los balaustres. Fije los
conectores estándar del balaustre
al riel superior. (Fig. 4)
Duo Connector
TM
Installation continued / Suite de l’installation / Instalación - continuación
Step 6: Place the top rail over the balusters, making sure each
baluster is seated properly on each connector. Attach Duo Connectors
to the top rail using the screws provided. (Fig. 5)
Étape 6 : Placez la traverse supérieure sur les balustres en vous
assurant que chaque balustre est bien installé sur chaque raccord.
Installez les Duo Connectors à la traverse supérieure en utilisant les
vis fournies. (Fig. 5)
Fig. 5
Paso 6: Coloque el
barandal superior sobre los
balaustres, cerciorándose
de que cada balaustre esté
bien colocado sobre su
conector. Fije los conectores
“Duo Connector” al riel
superior usando los tornillos
incluidos. (Fig. 5)
For stairs / Pour les escaliers / Para las escaleras
Fig. 6
3"
3"
los adaptadores para escalera “Duo Connector Stair Adaptors”
(se venden por separado), que funcionan para escalones con una
inclinación de 35 grados.
Step 7: Measure the space between the top and bottom rail. The
Arched Duo Connector with Stair Adaptor will add 3” between the
baluster and the rail. The balusters may need to be trimmed 3” when
using one arched Duo Connector, or 6” when using two arched Duo
Connectors. (Fig. 6)
The Square Duo Connector with Stair Adaptor will add 3-3/16”
between the baluster and the rail. The balusters may need to be
trimmed 3-3/16” when using one square Duo Connector, and 6-3/8”
when using two square Duo Connectors. (Fig. 7)
Étape 7 : Mesurez l’espace entre la traverse supérieure et inférieure.
Le Duo Connector en voûte avec adaptateur d’escalier ajoutera 3 po
entre le balustre et la traverse. Les balustres devront peut-être être
taillés de 3 po en utilisant un duo connector en voûte, ou de 6 po en
utilisant deux duo connectors en voûte. (Fig. 6)
Le Duo Connector carré avec adaptateur d’escalier ajoutera 3 3/16 po
entre le balustre et la traverse. Les balustres devront peut-être être
taillés de 3 3/16 po en utilisant un duo connector carré, ou de 6 3/8 po
en utilisant deux duo connectors carrés. (Fig. 7)
When installing Duo Connectors on
stairs, use Duo Connector Stair Adaptors (sold separately), which work for
35-degree stair angles.
En installant les Duo Connectors sur
les escaliers, utilisez les adaptateurs
d’escaliers Duo Connector (vendus
séparément) qui fonctionnent pour
les angles d’escaliers de 35 degrés.
3"
Al instalar los conectores “Duo
Connector” en las escaleras, use
Paso 7: Mida el espacio entre el riel superior y el inferior. El conector
arqueado “Arched Duo” con Adaptadores para Escalera añadirán 3”
entre el balaustre y el riel. Tal vez se deban recortar los balaustres
3” cuando se use un conector arqueado Duo, o 6” cuando se usen dos
conectores arqueados Duo. (Fig. 6)
El conector arqueado “Arched Duo” con Adaptadores para Escalera
añadirán 3” entre el balaustre y el riel. Puede ser necesario recortar
los balaustres 3-3/16 cuando se use un conector Duo cuadrado, o
6-3/8” cuando use dos conectores Duo cuadrados. (Fig. 7)
Fig. 7 Fig. 8
3-3/16"
3-3/16"
3-3/16"
Step 8: Follow steps 2 and 3. Place the Duo Connector together with
the Stair Adaptor and screw both to bottom rail, using the screws
provided. Slide balusters over each connector. (Fig. 8)
Proceed to steps 5 and 6 to complete your rail, being sure to place
your stair adaptor together with your Duo Connector when screwing
to top rail.
Étape 8 : Suivez les étapes 2 et 3. Placez le Duo Connector avec
l’adaptateur d’escalier et vissez les deux à la traverse inférieure en
utilisant les vis fournies. Glissez les balustres sur chaque raccord.
(Fig. 8)
Passez aux étapes 5 et 6 pour terminer votre traverse en vous assurant
de placer votre adaptateur d’escalier avec votre Duo Connector en
vissant à la traverse supérieure.
Paso 8: Siga los Pasos 2 y 3. Coloque los conectores “Duo Connector”
junto con el Adaptador de Escaleras, y atorníllelos al riel inferior,
usando los tornillos incluidos. Deslice los balaustres sobre los
conectores. (Fig. 8)
Prosiga con los Pasos 5 y 6 para completar el riel, asegurándose
de colocar el adaptador de escaleras junto con el conector “Duo
Connector” cuando lo atornille al riel superior.
