Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

CARATTERISTICHE TECNICHE: 220-240V~ 50/60Hz 50W

Prima dell’uso, leggere attentamente questo manuale

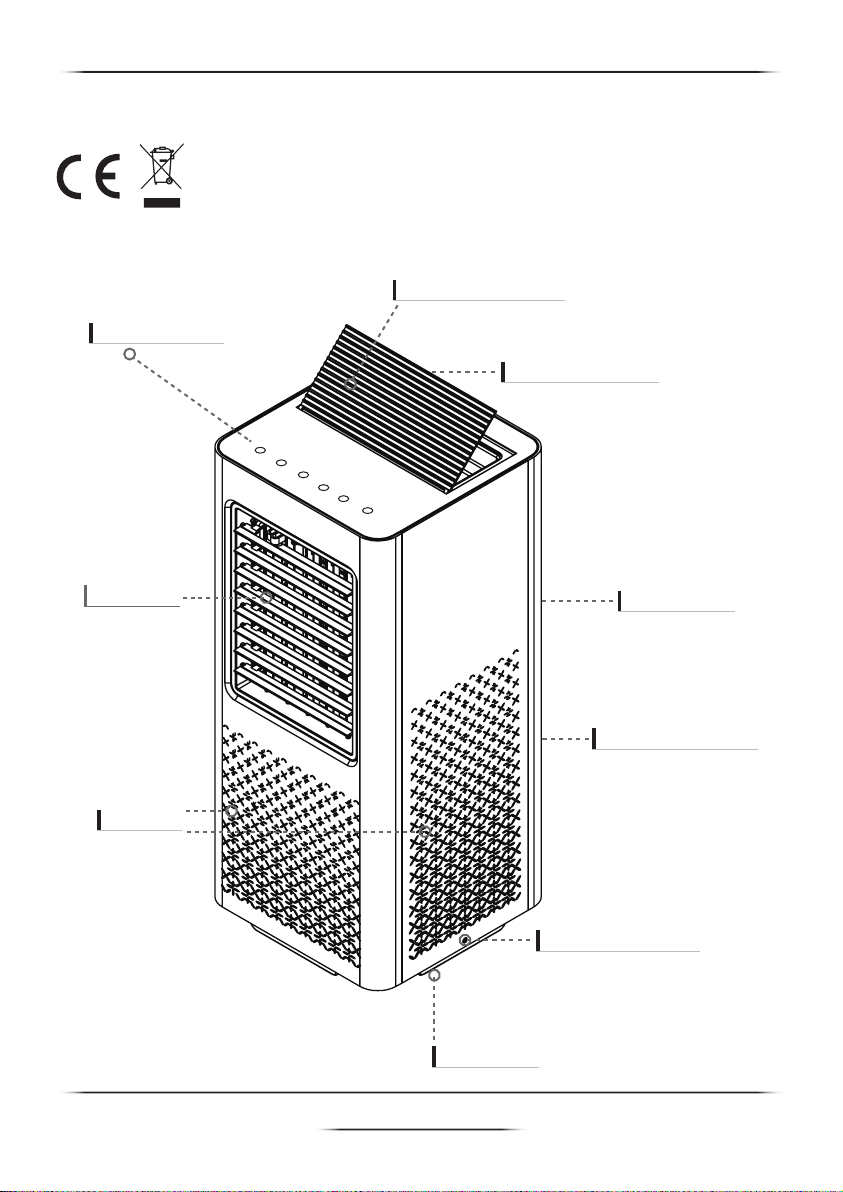

Schema della struttura

Coperchio del serbatoio

Pannello dei comandi

Telecomando

Presa d’aria
in uscita

Presa
d’aria in
ingresso

Cavo di
alimentazione

Indicatore
livello acqua

Vite vaschetta
raccolta acqua

Vaschetta accolta acqua

1

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

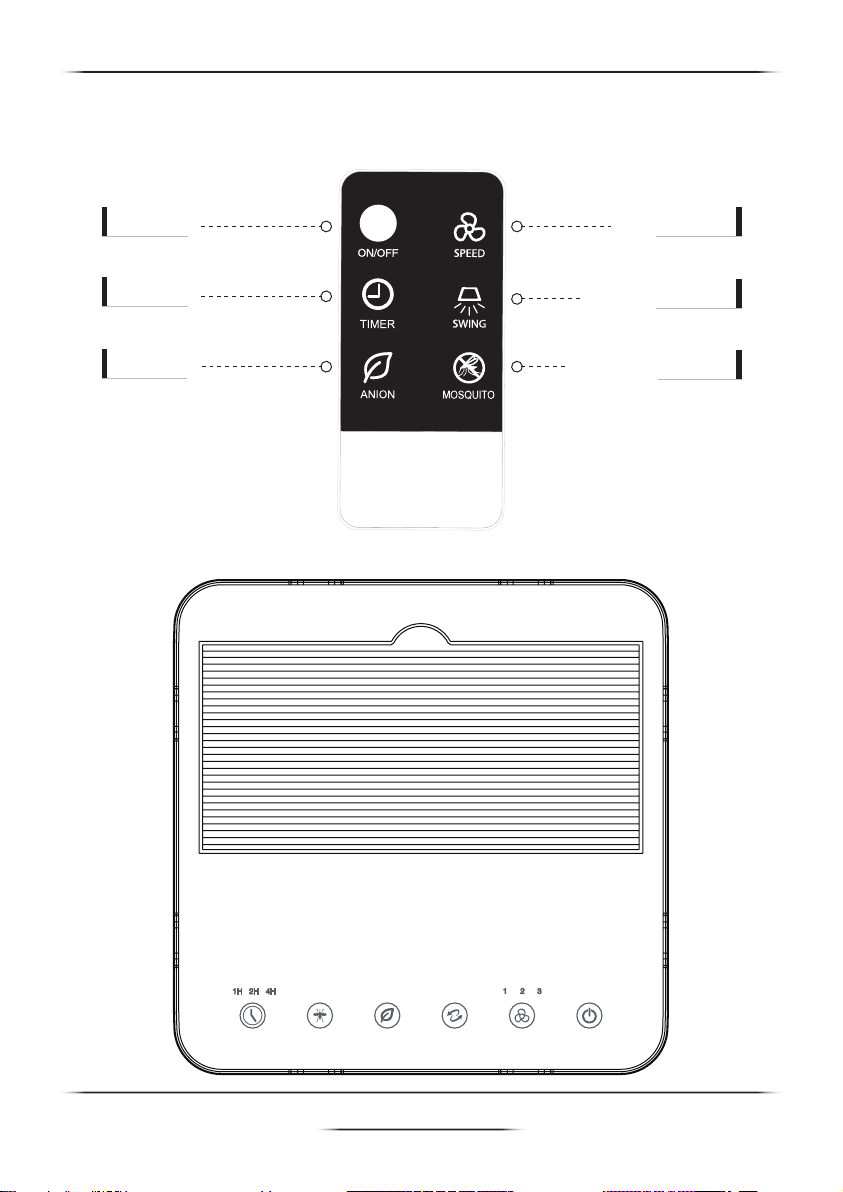

Funzioni

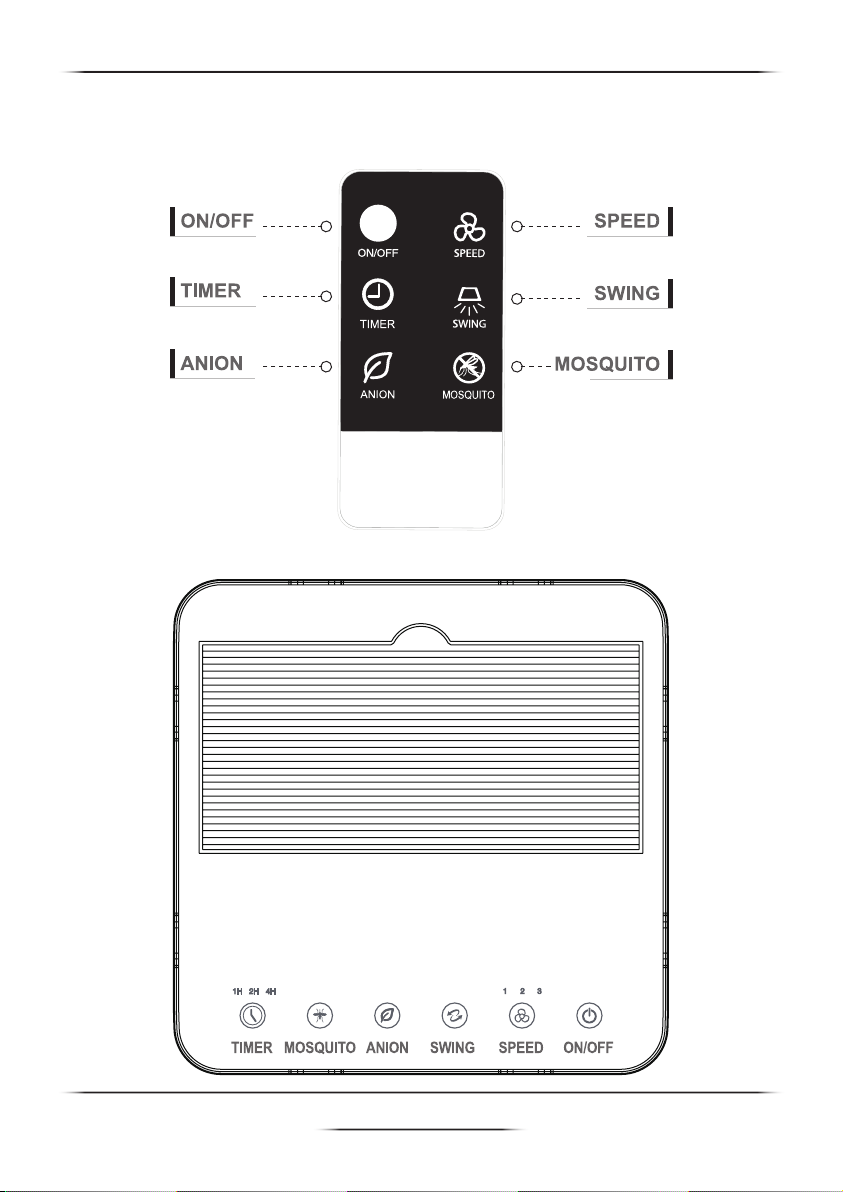

Telecomando

ON/OFF

TIMER

ANIONI

VELOCITÀ

OSCILLAZIONE

ANTI-ZANZARE

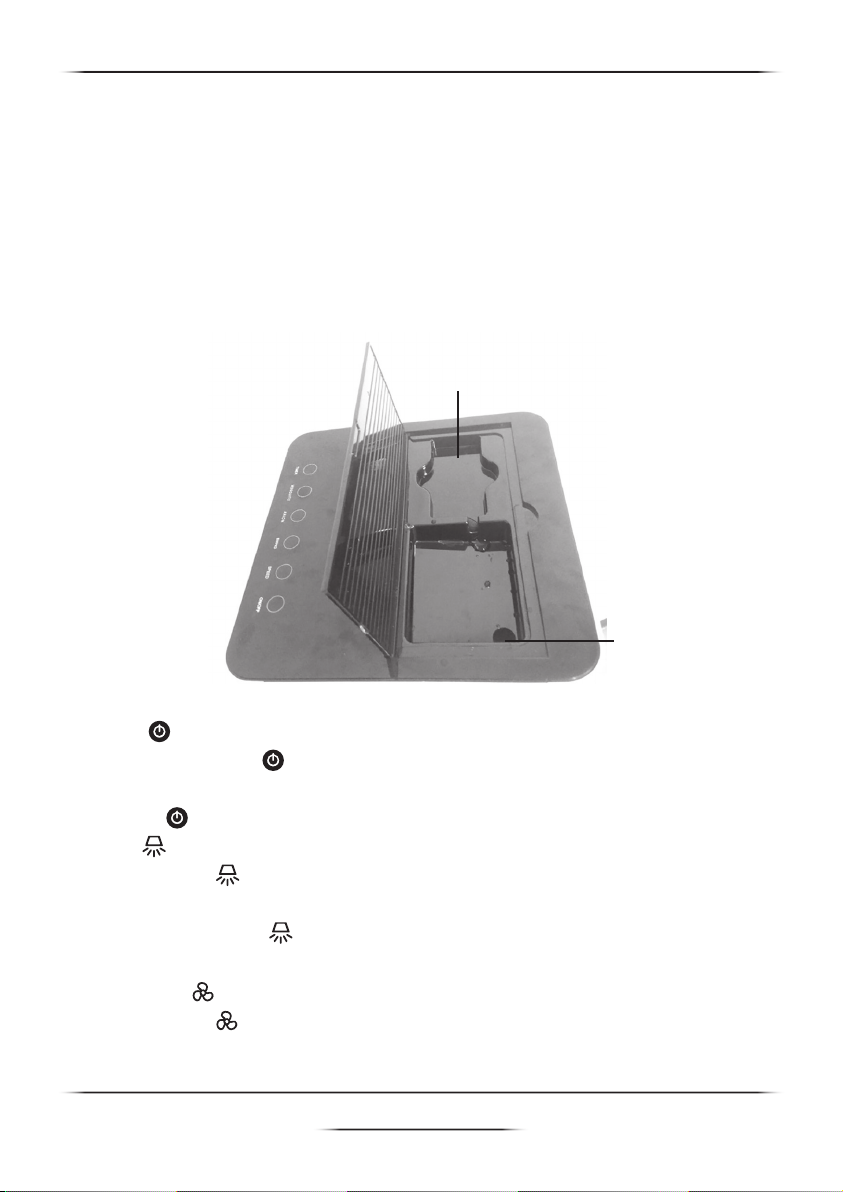

Pannello dei comandi

TIMER ANTI-ZANZARE ANIONI OSCILLAZIONE VELOCITÀ ON/OFF

2

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

Guida all’uso

• Non usare il raffrescatore in ambienti chiusi, ma esclusivamente in aree
ben ventilate.

• Prima di accendere l’apparecchio, per garantire un funzionamento

efciente riempire di acqua il serbatoio.

Nota: il livello dell’acqua non deve superare il segno MAX sull’apposito
indicatore.

• Svuotare il serbatoio e pulire la vaschetta di frequente (almeno una
volta al mese).

• Riempire il serbatoio esclusivamente con acqua, senza aggiungere
altri liquidi.

• Assicurarsi che la tensione di esercizio non sia inferiore alla normale
tensione (220 V) e che non la superi di più del 5%. Se la tensione è
troppo bassa, il raffrescatore non può funzionare in modo regolare o
nemmeno essere acceso. Se la tensione è troppo alta, può causare
danni all’apparecchio.

• Quando l’apparecchio non è in uso, scollegare la spina dalla presa di
corrente.

Avvertenze

• Fare attenzione a non far fuoriuscire l’acqua mentre si sposta
l’apparecchio.

• Non appoggiare oggetti di alcun tipo sul raffrescatore e non ostruire
le prese d’aria.

• Mentre l’apparecchio è in funzione, non inlare oggetti di alcun tipo

nelle aperture.

• Prima di effettuare le operazioni di pulizia, scollegare la spina dalla
presa di corrente. Pericolo di scossa elettrica.

• Se l’apparecchio non verrà usato per un lungo periodo, assicurarsi di
aver usato tutta l’acqua, oppure svuotare completamente il serbatoio.

• In caso di malfunzionamenti, ad esempio in caso di danni al cavo di
alimentazione o cali di tensione, smettere subito di usare il raffrescatore
e rivolgersi al servizio assistenza per ulteriori informazioni. Si sconsiglia
di smontare e riparare l’apparecchio autonomamente.

3

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

Istruzioni per l’uso

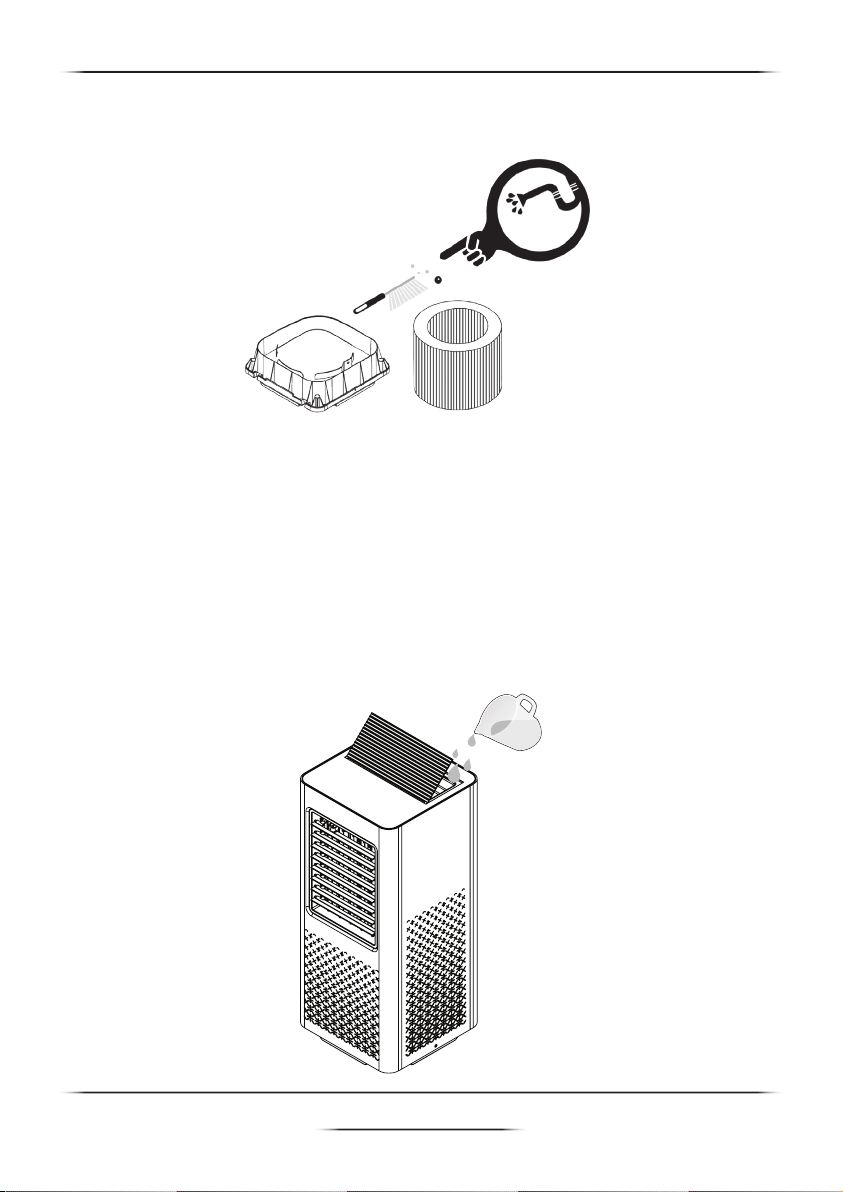

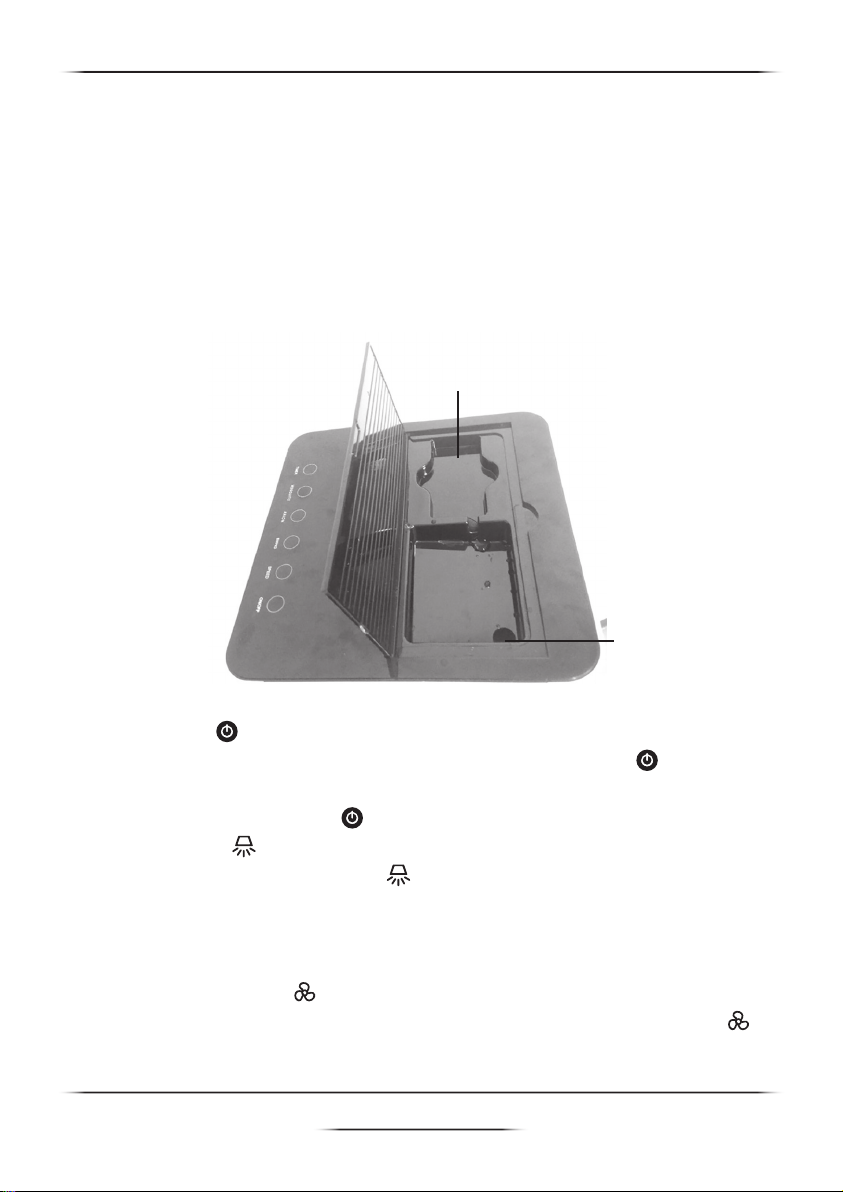

Riempire il serbatoio

Aprire il coperchio del serbatoio, quindi riempire il serbatoio usando

un recipiente o un rubinetto, no al segno arancione che indica il livello

massimo dell’acqua.

Attenzione: non riempire il serbatoio oltre il livello massimo, onde
evitare che, spostando il raffrescatore, l’acqua fuoriesca.
Assicurarsi che il telecomando non sia nella vaschetta, onde evitare
danni inutili.

Vano telecomando

Vaschetta per
aggiunta acqua

Utilizzo delle funzioni
ACCENSIONE

Per accendere il raffrescatore, premere il tasto POWER sul pannello

dei comandi o sul telecomando. Si accende la spia blu. Per spegnerlo,
premere di nuovo il tasto

. Si accende la spia rossa.

OSCILLAZIONE

Premendo il tasto SWING sul pannello dei comandi o sul

telecomando, la griglia verticale comincia a oscillare automaticamente
e la spia corrispondente si accende. Premendo di nuovo questo tasto,
la funzione oscillazione si disattiva e la spia si spegne.

VELOCITÀ VENTOLA

Per regolare la velocità del getto d’aria, premere il tasto SPEED sul
pannello dei comandi o sul telecomando. Le regolazioni possibili sono: bassa

4

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

(1), media (2) e alta (3). Le spie corrispondenti (1, 2, 3) indicano la velocità
selezionata. Ogni volta che il tasto viene premuto, la velocità cambia.

ANIONI

Premendo il tasto ANION

sul pannello dei comandi o sul telecomando,
si attiva la funzione anioni (per depurare l’aria). Premendolo di nuovo,
la modalità si arresta.

TIMER

Per impostare lo spegnimento automatico del raffrescatore entro

un intervallo di 1-7 ore, premere il tasto TIMER

sul pannello dei
comandi o sul telecomando. Una volta raggiunto il valore 7, premendo
di nuovo il tasto la funzione TIMER si disattiva.

Anti-zanzare

Per attivare la funzione anti-zanzare, premere il tasto MOSQUITO

sul pannello dei comandi o sul telecomando. L’apparecchio emette
degli ultrasuoni per tenere lontane le zanzare. Premendo di nuovo il
tasto, la funzione anti-zanzare

si disattiva.

Pulizia, riempimento e svuotamento

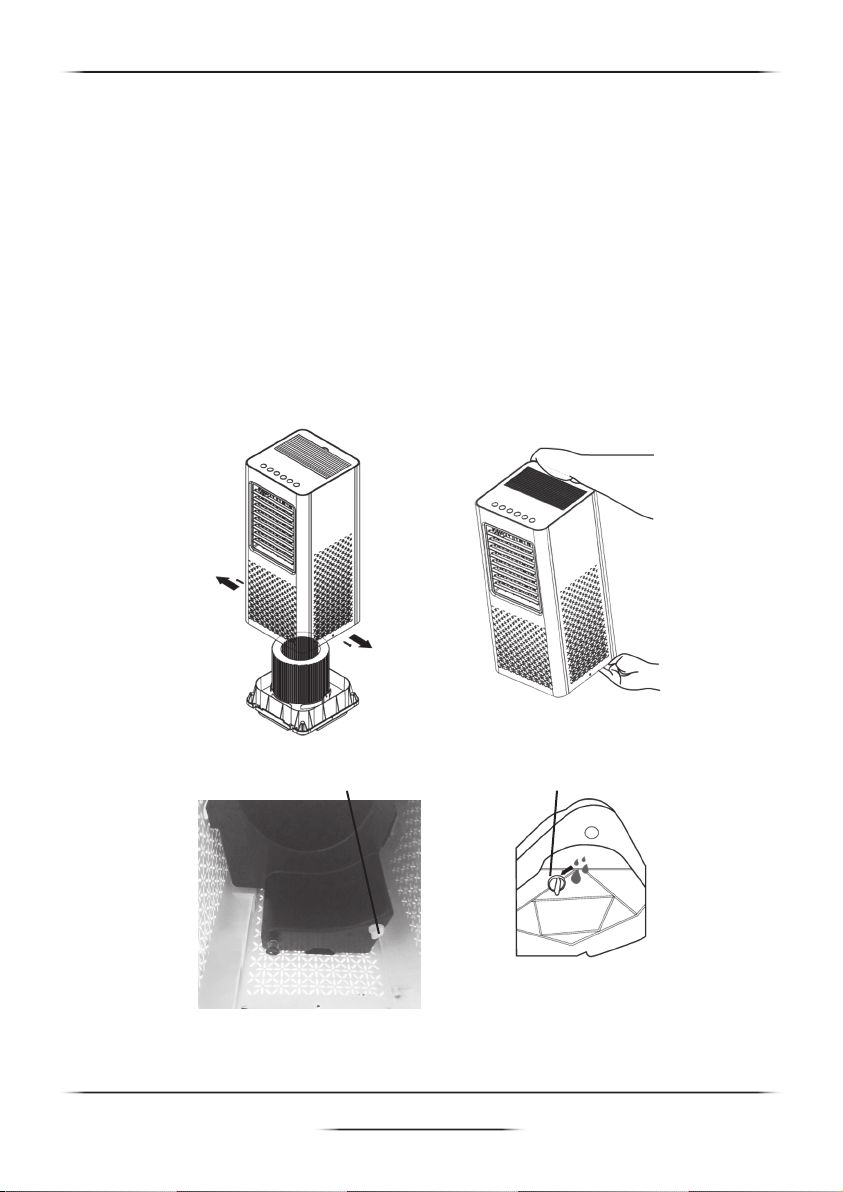

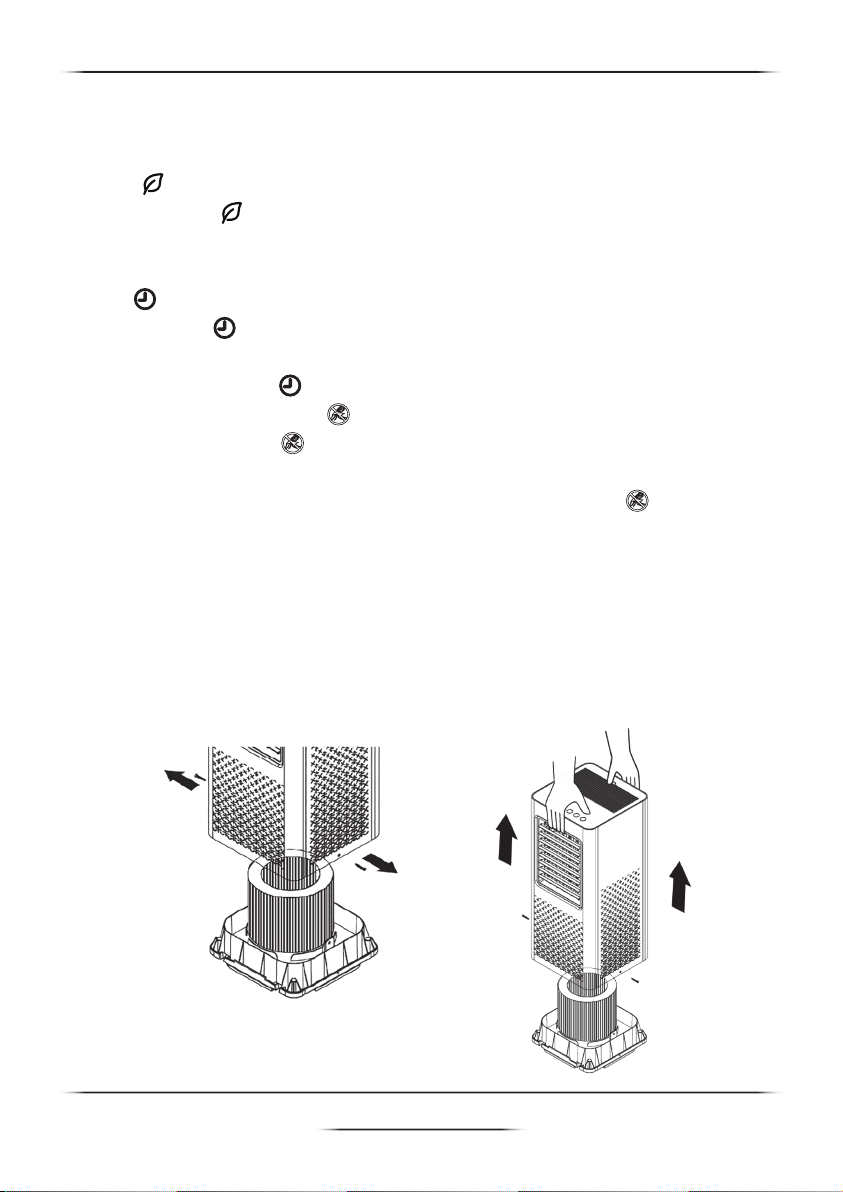

Smontare correttamente l’apparecchio

Svitare la vaschetta dell’acqua dal fondo dell’apparecchio, quindi inlare

una mano nella presa d’aria anteriore e l’altra nel supporto posteriore.

Sollevare l’apparecchio dall’alto, come indicato nella gura seguente.

Svitare e rimuovere la vaschetta dell’acqua
e il pannello di raffrescamento.

5

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

Pulire la vaschetta e il pannello di raffrescamento

Pulire la vaschetta e il pannello di raffrescamento con acqua e una
spazzola morbida (almeno una volta al mese).

Riempire il serbatoio

Aprire il coperchio del serbatoio, quindi riempirlo usando un recipiente o un

rubinetto, no al segno arancione che indica il livello massimo dell’acqua.

Attenzione: non riempire il serbatoio oltre il livello massimo, onde
evitare che, spostando il raffrescatore, l’acqua fuoriesca.
Assicurarsi che il telecomando non sia nella vaschetta, onde evitare
danni inutili.

6

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

Svuotare il serbatoio

• Svitare la vaschetta dell’acqua e svuotarla.

• Rimuovere la valvola di scarico dal fondo della parte superiore del
serbatoio ed eliminare l’acqua.

• Se non si vuole svitare la vaschetta, per far fuoriuscire l’acqua è

sufciente sollevare l’angolo inferiore dell’apparecchio ed estrarre la

valvola di scarico.

Attenzione: se l’apparecchio non verrà usato per un lungo periodo,
assicurarsi di aver usato tutta l’acqua oppure svuotare il serbatoio,
onde evitare odori sgradevoli.

Valvola di scarico
sotto il serbatoio

Valvola di scarico
sotto la vaschetta

7

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

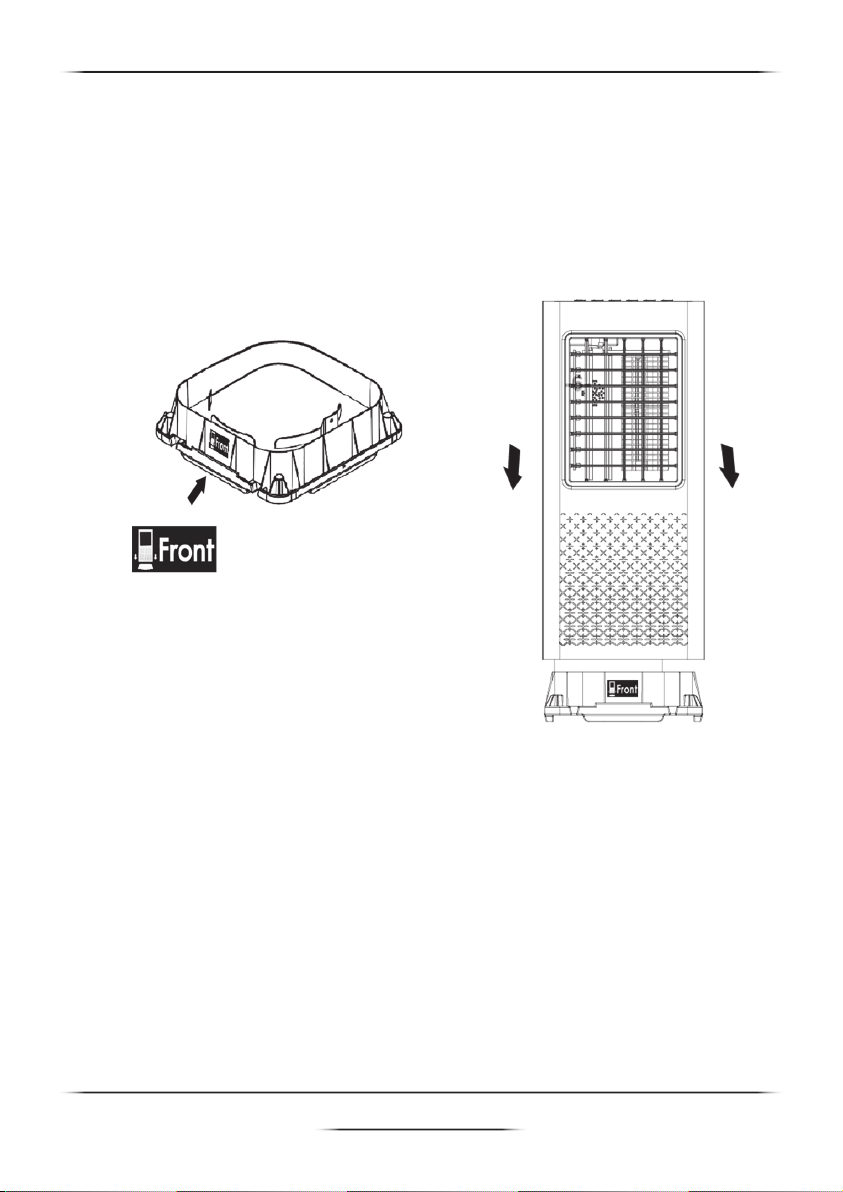

Rimontare l’apparecchio

Ruotare la parte anteriore del raffrescatore verso di sé e posizionare

l’apparecchio sopra la vaschetta dell’acqua come indicato nella gura

seguente. Quando l’apparecchio copre completamente la vaschetta,

reinserire le viti su entrambi i lati per ssarlo.

Sul lato anteriore della vaschetta
c’è un’etichetta FRONT
che permette di rimontare
correttamente l’apparecchio.

8

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

Risoluzione problemi
VERI60

N°

Problema

1

Il raffrescatore non
funziona e non
risponde quando
vengono premuti i
tasti

2

Dopo che è stato
acceso, l’apparecchio
non produce aria

3

Il raffrescamento

non è sufciente

Possibile causa

C’è un blackout o il
collegamento elettrico è
difettoso

Le batterie del
telecomando sono
scariche
Il telecomando o il pannello
dei comandi è danneggiato

Il motore è danneggiato

Il collegamento del motore
è scorretto o allentato

È entrato in funzione il
dispositivo di protezione
termica integrato

I pannelli di raffrescamento
sono ostruiti

Azione correttiva

Misurare la tensione in
ingresso e collegare
l’apparecchio a una presa
di corrente adatta

Sostituire le batterie

Riparare il pannello dei
comandi o sostituirlo con
uno dello stesso modello
Riparare il motore o
sostituirlo con uno dello
stesso modello
Controllare che i
collegamenti del motore
siano regolari
Spegnere l’apparecchio e
aspettare che la ventola si
sia raffreddata abbastanza
da permettere di usarlo
normalmente
Pulire i panelli di
raffrescamento o sostituirli

Note

Per conoscere la
tensione corretta,
si consiglia di usare
un voltametro

Rivolgersi al servizio
assistenza

Rivolgersi al servizio
assistenza

4

L’apparecchio perde
acqua

5

Si sente un odore
sgradevole

6

Nel serbatoio ci sono
dei sedimenti bianchi

I pannelli di raffrescamento
sono asciutti o contengono

acqua insufciente

I pannelli di raffrescamento
non sono in posizione

L’apparecchio si trova in
un ambiente in cui sono
presenti odori sgradevoli,
oppure nel serbatoio si
sono formate delle alghe
L’acqua contiene molto sale

9

dcg16.it

Pulire la vaschetta
dell’acqua e il serbatoio
superiore

Posizionare correttamente i
pannelli di raffrescamento

Pulire la vaschetta
dell’acqua e i pannelli di
raffrescamento

Svuotare il serbatoio
e pulire i pannelli di
raffrescamento con una
frequenza maggiore

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

Informazioni tecniche

Modello n° VERI60
Volume aria 474 m3/h

Supercie coperta 6 m2

Potenza 50 W
Corrente 0,24 A
Capacità serbatoio 4,8 l
Utilizzo di acqua continuativo 10-12 ore
Tasso di evaporazione 0,35-0,4 l/h
Velocità ventola 3 velocità
Dimensioni presa d’aria 21,5x16 cm
Volume pannelli di raffrescamento 2612 cm3

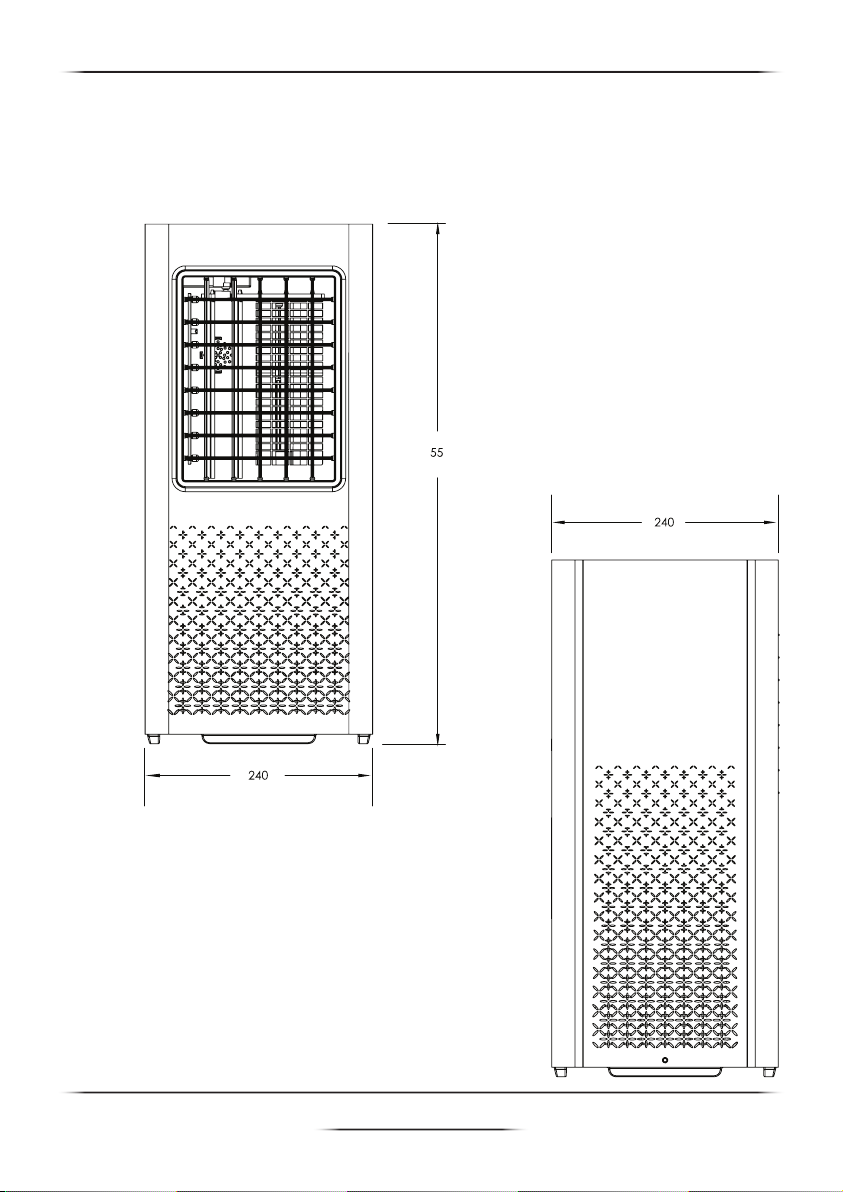

Dimensioni complessive 24x24x55 cm
Peso netto 4,5 kg
Peso durante l’uso 9,25 kg

Telecomando √
Anioni √
Timer √
Anzi-zanzare √

10

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

Aspetto del prodotto

11

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

TECHNICAL FEATURES: 220-240V~ 50/60Hz 50W

Before use, read this manual carefully

Structure diagram

12

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

Functions

Remote Control

Control Panel

13

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

Operating Guide

• Avoid using the evaporative air cooler in a closed area. The unit should
be used in well- ventilated areas only.

• Before turning the unit on, ll the tank with water to ensure efcient

operation of the evaporative air cooler.

Remarks: Water level must not exceed the limit of water level scale.

• Drain the water tank and clean the water tray frequently (at least once
a month)

• Fill the tank with clean water only, do not put any other liquid into the
tank.

• Make sure that the operating voltage is not lower than regular voltage
(220 V) or exceed than 5% of regular voltage. If the voltage is lower
than the limit, the air cooler cannot be operated smoothly or even
turned on. If the voltage is higher than the limit, it can cause the
damage to the machine.

• Remove the plug from the socket when the machine is not being used.

Cautions

• Be careful the water spilled out while moving the unit

• Do not put anything on top of this air cooler or obstruct the air inlet
and outlet

• Do not insert any object into the vent while the machine is operating

• Unplug the machine before cleaning to prevent the electric shock

• if you will not use the unit for long time, please make sure that you use
up the water or drain all water out.

• Stop operating this air cooler immediately if it functions abnormally
for example the power cord damaged, electricity leaks, and contact
our service center for further instruction. User is not recommended to
unassembled and repair the machine.

14

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

Operating Instruction
Filling Water

By opening the top water tank cover, then use the water container or

water pipe to ll up the water tank until the orange water level indicator

reach the top of water level scale

Caution: - Do not ll up the water exceed the limit of water level
scale to avoid the water spilling out while moving the air cooler.

Make sure that the remote control is not in the tray to avoid
unnecessary damage.

Remote control slot

Water inlet tray

How to use the functions

POWER

Press this POWER button on the control panel or the remote control

to turn on the air cooler and its Blue light is illuminated. Press this
POWER

button again to turn it off and its Red light is illuminated.

SWING

Press SWING button on the control panel or the remote control to let

the vertical front grille swing automatically and its light is illuminated.
Press this SWING button again to stop the swing mode, then its
light is off.

FAN SPEED

Press SPEED button on the control panel or the remote control to

adjust wind speeds to low (1), medium (2), high (3), speed lights (1,2,3)

15

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

indicates selected current wind speed. The wind speeds change on
rotating basis.

ANION

Press ANION

button on the control panel or the remote control to

turn on ANION mode, press ANION button again, the system will

stop ANION Function. (ANION is used for air purier)

TIMER

Press TIMER button on the control panel or the remote control to

set the timer for automatic switch off between 1-7 hours. Once it is 7
hours, press TIMER

button one more time to turn off TIMER mode.

MOSQUITO REPELLENT

Press MOSQUITO button on the control panel or the remote

control to enter the mosquito repellent mode and the machine emits
ultrasonic wave to repel mosquito. Press MOSQUITO button again
to stop the mosquito repellent mode.

Cleaning, Filling and Draining

This is how to disassemble the unit correctly

After unscrew the water tray at the bottom of the unit, insert one hand
into the front air outlet
and insert another hand into the back holder ,then lift the top part up as
per below image.

Unscrew and remove the water tray
and the cooling pad

16

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

Cleaning the water tray and the cooling pad

Clean the water tray and the cooling pad by the water and the soft brush
(at least once a month)

Filling water

By opening the top water tank cover, then use the water container or

water pipe to ll up the water tank until the orange water level indicator

reach the top of water level scale

Caution: - Do not ll up the water exceed the limit of water level
scale to avoid the water spilling out while moving the air cooler.

Make sure that the remote control is not in the tray to avoid
unnecessary damage.

17

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

Draining water

• unscrew the water tray and remove the water from the water tray.

• remove the drain valve from the bottom of top water tank and drain
the water out.

• In case that user is not convenient to unscrew the water tray, just lift up
the right corner bottom of the unit and pull out the drain valve to drain
the water

Caution:
If you don’t the unit for long time, please make sure that you use up

the water or drain all water out to avoid unpleasant odor.

Drain valve under
water tank

Drain valve under
water tray

18

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

How to assemble the unit back to the same old position

Turn the front part of the fan towards you and place the unit over the
water tray as per below picture
When the unit completely covers, the water try, then put the screws back
to both side to lock the unit together

There are F Marks showing on
the front side of the water tray
to be a remark for assembling
the unit back correctly

19

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

Troubleshooting
VERI60

N°

Problem

1

The evaporative
air cooler is not
functioning and does
not respond when
buttons are pressed.

Possible cause

Blackout or faulty power
connection

Remote Control battery
have run out.

Corrective action

Measure the input
voltage and connect to a
designated power supply.

Change the battery.

Remarks

Recommended to
use Voltage meter
to get the right
voltage.

2

No air ows from the

unit while the
machine is operating.

3

It is not cool
enough.

4

Water spitting from
the unit

5

Undesirable odor

Remote Control or Control
Panel is damaged

Damaged motor

Incorrect motor connection
or loose motor connection

Thermal protection inside
the motor is working.

The cooling pad clogged.

The cooling pad are dry or

contain insufcient water while the

evaporative air cooler is working.

Cooling Pad stays out of the
position.

The unit is placed in an area
where undesirable odors
are present, or algae are
present in the water tank.

Repair or replace the
control panel with another
of the same model
Repair or replace the motor
with another of the same
model.
Determine whether or not
the motor with connections
are in order.
Leave the unit off until the
fan motor is cool enough to
be used as usual

Clean or replace the cooling
pad.

Clean the water tray and
clean the top water tank.

Place the cooling pad in
the right position.

Clean the water tray and the
cooling pad.

Contact Service
Center

Contact Service
Center

6

White sediments
in the water tray

Water has a high content
of salt.

20

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

Technical Information

Model No. VERI60
Air volume 474 m3/hr
Area coverage 6 m2
Power 50 W
Current 0.24 A
Water tank capacity 4.8 Liter
Water continuous usage 10-12 hour
Water evaporation rate 0.35-0.4 liters/hour
Fan speed 3 speed
Vent size 21.5x16 cm.
Cooling pad volume 2,612 cm3
Overall dimension 24 x 24 x 55 cm.
Net weight 4.45 kg.
Operating weight 9.25 kg.

Remote control √
Anion √
Timer √
Mosquito repellant √

21

dcg16.it

Instruction manual VERI60 AIR COOLER WITH REMOTE CONTROL

Product Appearance

22

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

INFORMAZIONI AGLI UTENTI

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

“Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature

elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indi-

ca che il prodotto alla ne della propria vita utile deve essere raccol­to separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire
l’apparecchiatura integra dei componenti essenziali giunta a ne vita
agli idonei centri di raccolta differenziati a seconda dei riuti elet-

tronici ed elettrotecnici, oppure riconsegnarla al rivenditore al mo­mento dell’acquisto di nuova apparecchiatura di tipo equivalente, in
ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi
lato maggiore inferiore a 25 cm. L’adeguata raccolta differenziata
per l’invio successivo dell’apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientale compatibile contribuisce
ad evitare possibili effetti negativi sull’ambiente e sulla salute e fa­vorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative di cui al Decreto Legisla­tivo N ° 49 del 14 Marzo 2014.

23

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

GARANZIA

Per l’apparecchio da noi messo in commercio ci assumiamo una ga­ranzia di 24 mesi dalla data di acquisto (scontrino) solo per la parte

motore. Per la garanzia è sufciente lo scontrino di acquisto. Senza

questo non sussiste il diritto né ad una sostituzione né ad una ripara­zione gratuita.
Nel caso si ricorra alla garanzia, restituire al rivenditore l’apparecchio
completo in ogni sua parte, nell’imballaggio originale unitamente
allo scontrino.
La riparazione e/o la sostituzione di pezzi soggetti a logoramento
(*), come anche operazioni di pulizia e manutenzione non rientrano
nella garanzia e quindi sono a pagamento! La garanzia perde la sua
validità se l’apparecchio è sottomesso all’intervento di terzi.
(*): cursori, ganci impastatori, cinghie di trasmissione, telecomandi di
ricambio, spazzolini di ricambio, lame di seghe, manopole, guarni-

zioni, timer, ltri ecc.

DOPO LA GARANZIA

Quando la garanzia è scaduta, le riparazioni devono essere effettuate da
un negozio od un servizio specializzato, contro pagamento.

24

dcg16.it

Manuale d’istruzioni VERI60 RAFFRESCATORE D’ARIA CON TELECOMANDO

DCG SRL

Via G. Garibaldi 68 - 20861 Brugherio (MB)

MADE IN CHINA

25

dcg16.it
