DCG VE1646 User guide

CLIMA

VE1646 VENTILATORE PIANTANA DA 45 CM

STAND FAN 18 INCHES

CLIMA dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

CARATTERISTICHE TECNICHE: 220-240V~ 50/60Hz 60W

PRIMA DELL’USO, LEGGERE, CAPIRE E RISPETTARE QUESTE
ISTRUZIONI.

PRIMA DEL PRIMO UTILIZZO

Leggere e seguire le istruzioni presenti in questo manuale di utilizzo e
manutenzione, anche se si ritiene di conoscere questo tipo di prodotto.
Conservare il manuale in un luogo sicuro per future consultazioni.
Fare particolare attenzione alla sezione “INDICAZIONI IMPORTANTI”.

INDICAZIONI IMPORTANTI
PRIMA DI USARE IL PRODOTTO, LEGGERE ATTENTAMENTE
TUTTE LE ISTRUZIONI.

Quando si usano elettrodomestici, è necessario rispettare alcune
precauzioni di base.

ATTENZIONE - per ridurre il rischio di incendio, scossa elettrica
o danni alle persone, rispettare le indicazioni seguenti:

• Mettere sempre in funzione l’apparecchio su un impianto com­patibile con la tensione, la frequenza e il valore nominale indicati

sull’etichetta identicativa del prodotto.

• Non usare questo ventilatore con dispositivi a stato solido di con­trollo della velocità. Pericolo di scossa elettrica.

•

L’uso di questo apparecchio non è indicato per persone (bambini
compresi) con ridotte capacità siche, sensoriali o mentali, mancan­za di esperienza e conoscenze, a meno che ricevano supervisione o
indicazioni da una persona responsabile della loro sicurezza.

• È necessario sorvegliare i bambini afnché non giochino con l’ap­parecchio.

• Non lasciare incustodito il ventilatore mentre è in funzione.

1

dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

• Non metterlo in funzione se è caduto, ha subito danni o dà segnali
di malfunzionamento, oppure se la spina o il cavo di alimentazione
sono danneggiati. In questo caso, rivolgersi al punto vendita per
i controlli necessari e l’eventuale rimborso o sostituzione del pro­dotto.

• Se il ventilatore non funziona correttamente, rivolgersi a un elettri­cista professionista o al servizio assistenza per i controlli necessari
e l’eventuale riparazione. Non tentare mai di smontarlo autonoma­mente.

• Non immergere il prodotto o il cavo di alimentazione in acqua e
non esporli a pioggia, umidità o altri liquidi.

• Non usare il ventilatore vicino a vasche da bagno, lavandini, pisci­ne o altri luoghi in rischia di venire in contatto con l’acqua.

• Non installarlo in luoghi in cui potrebbe essere esposto a:

• Fonti di calore, come termosifoni, valvole di regolazione del ca-

lore, stufe o altro

• Luce solare diretta

• Vibrazioni meccaniche o urti

• Polvere eccessiva

• Mancanza di ventilazione, come all’interno di armadi o librerie

• Superci non uniformi

• Quando l’apparecchio non è in uso, prima di aggiungere o toglie­re parti e prima di pulirlo, spegnerlo e scollegare la spina dalla
presa di corrente. Prima di metterlo in funzione, assicurarsi che sia
montato completamente.

• Evitare il contatto con le parti in movimento. Non inlare parti del

corpo (ad esempio le dita) o oggetti nella griglia mentre il ventila­tore è in funzione.

• Non coprire la griglia e non usare il ventilatore in prossimità di ten­de ecc.

• Questo prodotto è destinato esclusivamente all’uso domestico.

• Quando lo si deve spostare, scollegare sempre la spina dalla presa
di corrente.

2

dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

• L’uso di accessori non raccomandati dal distributore può causare
danni a cose o persone.

• Assicurarsi che la supercie su cui il ventilatore viene posizionato

mentre è in funzione sia stabile. Pericolo di rovesciamento.

• Se il cavo di alimentazione è danneggiato, per evitare pericoli
deve essere sostituito dal produttore, dal servizio assistenza o da

personale analogamente qualicato.

LEGGERE QUESTE ISTRUZIONI E CONSERVARLE PER CON-

SULTAZIONI FUTURE

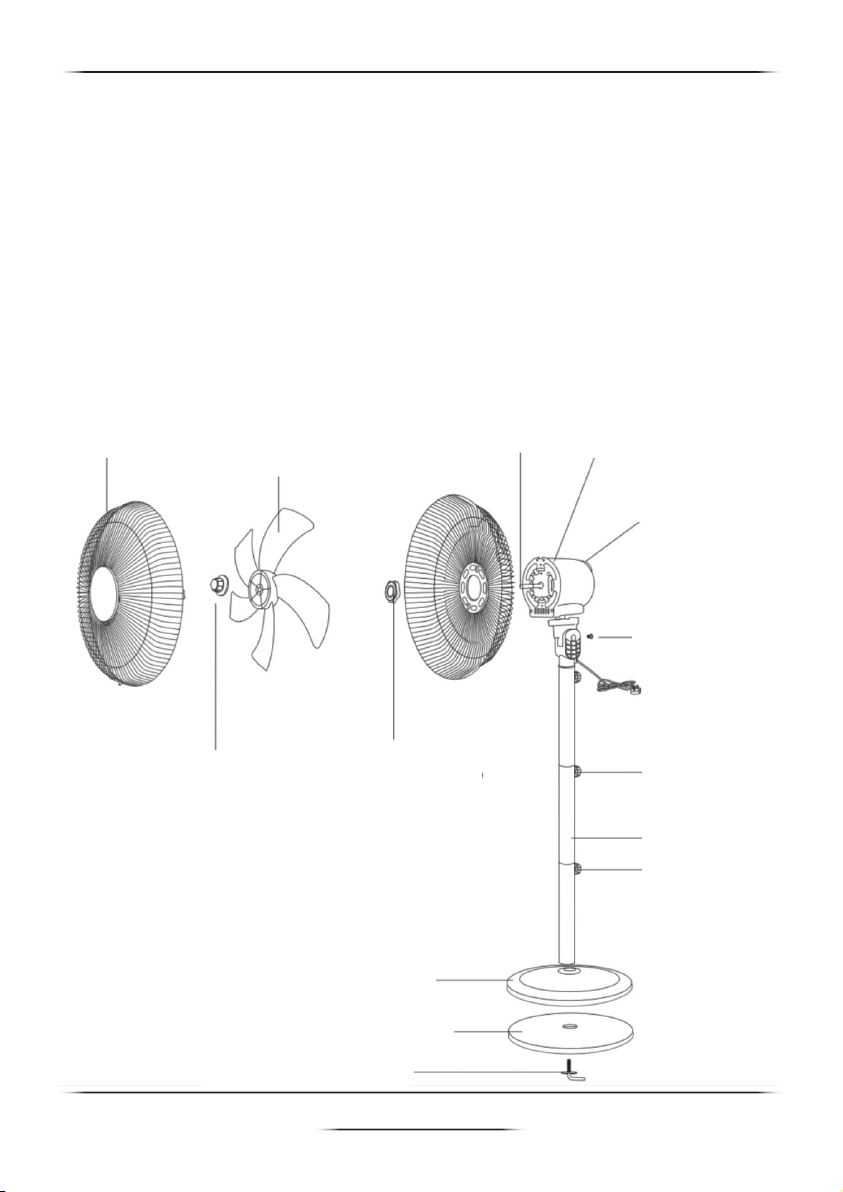

ELENCO DELLE PARTI

Griglia anteriore

Dado di ssaggio delle pale

Pale

Dado di ssaggio

della griglia

Base

Albero motore

Motore

Pannello dei comandi

Vite perno

Cavo di
alimentazione

Manopola di
regolazione
dell’altezza

Asta esterna
Manopola di

regolazione
dell’altezza

Contrappeso della base

Vite a L

3

dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

MONTAGGIO DEL PRODOTTO
MONTAGGIO DELLA BASE

• Posizionare la piantana sulla base e ssarla usando la vite a L con

guarnizione e contemporaneamente innestare anche il contrappe­so.

• Assicurarsi che la piantana, la base e il contrappeso siano ben s­sati tra loro.

• Allentare e rimuovere la manopola per la regolazione dell’altezza
in cima all’asta inferiore.

• Inserire l’asta superiore in quella inferiore, quindi stringere la ma­nopola per la regolazione dell’altezza.

• Allentare e rimuovere la manopola per la regolazione dell’altezza
in cima all’asta superiore.

• Inserire la parte del motore nell’asta superiore e stringere la mano­pola per la regolazione dell’altezza.

• Se necessario, è possibile usare solo l’asta inferiore. Assicurarsi che

la vite di ssaggio sia ben stretta.

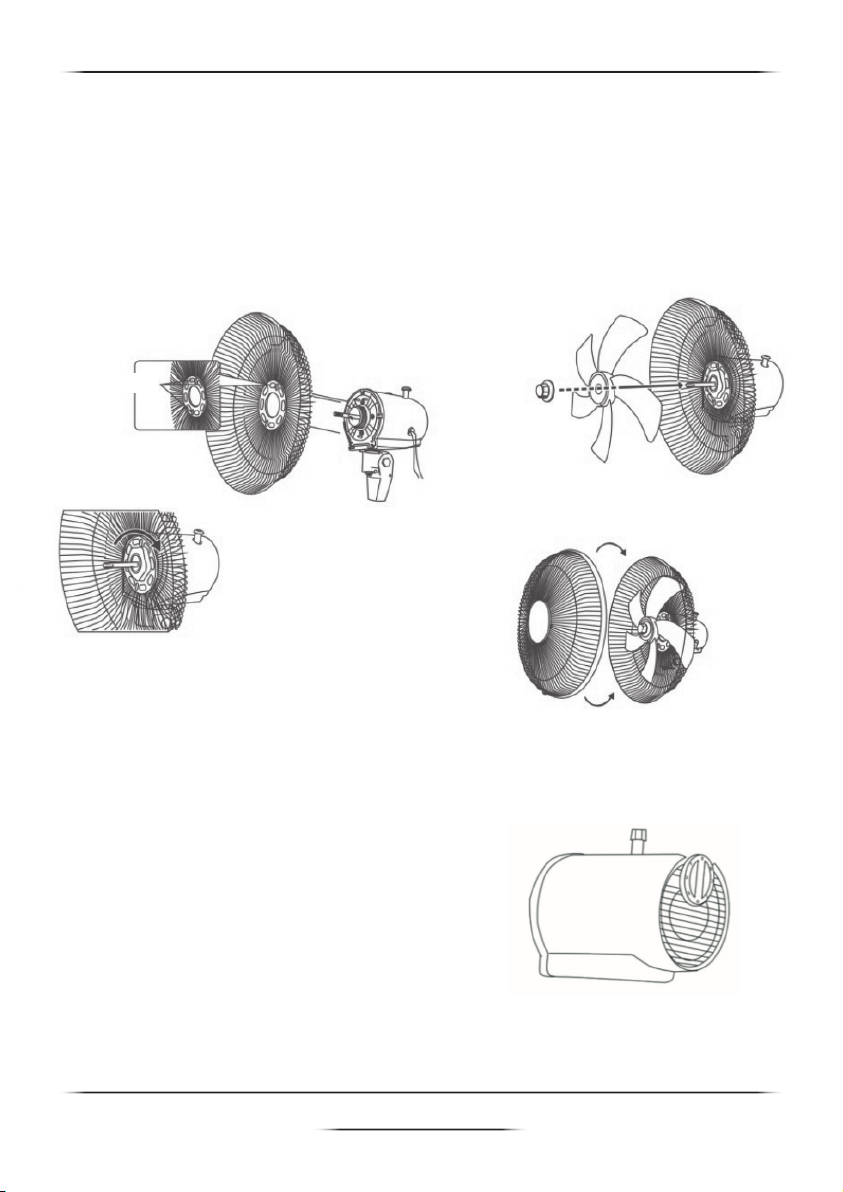

MONTAGGIO DELLE PALE E DELLE GRIGLIE

• Svitare il dado di ssaggio in plastica sulla parte anteriore dell’al­loggiamento del motore, procedendo in senso antiorario.

• Posizionare la griglia posteriore contro la parte anteriore dell’allog­giamento del motore con l’impugnatura rivolta verso l’alto, assicu­randosi che le mollette sull’alloggiamento del motore si innestino
correttamente nei fori della griglia posteriore.

• Stringere il dado di ssaggio della griglia posteriore procedendo

in senso orario. NON STRINGERLO ECCESSIVAMENTE.

• Inserire le pale del ventilatore sull’albero motore, posizionando la
scanalatura nella parte posteriore delle pale sul perno che passa
attraverso l’albero motore.

• Stringere la copertura delle pale ruotandola in senso antiorario.

• Posizionare la griglia anteriore contro quella posteriore, in modo
che i fori che accolgono il piccolo dado e il bullone siano allineati.

4

dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

Inserire il bullone nei fori e avvitarlo sul dado. In questa fase, non
stringerlo completamente.

• Premere la griglia e ssare le clip, in modo che si innestino corret­tamente sul bordo.

• A questo punto, stringere completamente il piccolo dado e il bul­lone che passano attraverso il bordo della griglia.

Foro

FUNZIONAMENTO DEL PRODOTTO
Regolazione velocità

Per regolare la velocità, ruotare l’interruttore circolare situato sulla
copertura del motore.

0. OFF

1. Bassa velocità

2. Velocità media

3. Alta velocità

Regolare l’oscillazione

Per regolare l’oscillazione, sollevare e premere verso il basso la ma­nopola situata sulla copertura del motore.

5

dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

Sollevandola, l’oscillazione si arresta.
Premendola, l’oscillazione si attiva.

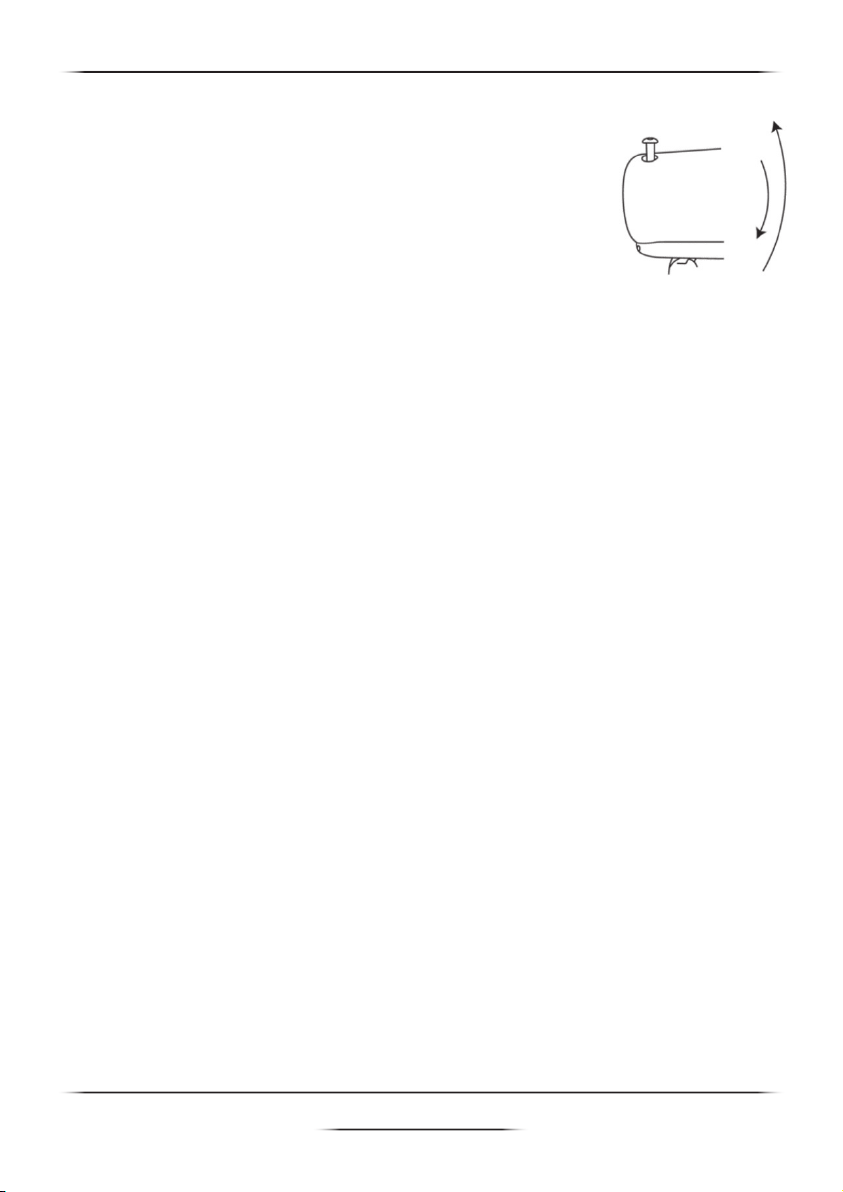

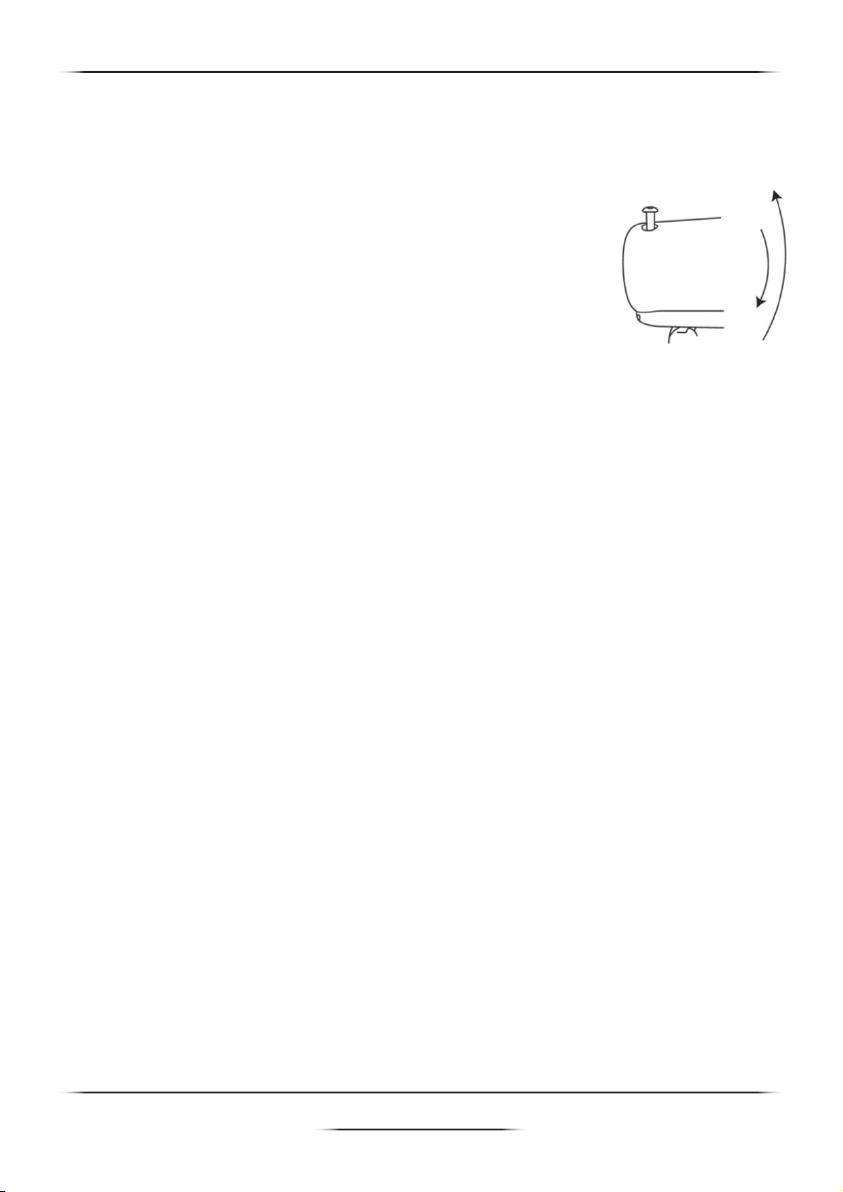

Inclinazione del ventilatore

Per regolare l’inclinazione del ventilatore,
spingerlo delicatamente verso l’alto o verso il basso.
Prima di regolare l’inclinazione, assicurarsi che
il ventilatore sia spento.

PULIZIA

• Prima di montare o smontare il ventilatore e prima di pulirlo, spe­gnerlo e scollegare la spina dalla presa di corrente.

• Tenere le prese d’aria nella parte posteriore del corpo principale
libere da polvere e pelucchi; per rimuoverli, usare un aspirapolve-

re. Non inlare oggetti nelle aperture.

• Pulire le parti del ventilatore con sapone neutro e un panno o una
spugna umidi. Non far entrare acqua o qualunque altro liquido
nell’alloggiamento del motore.

• Sciacquare bene il sapone con acqua pulita.

ATTENZIONE: Non usare detergenti, sostanze chimiche o sol-

venti abrasivi, che possono danneggiare le niture delle parti del

ventilatore.

6

dcg16.it

Instruction manual VE1646 STAND FAN 18 INCHES

TECHNICAL FEATURES: 220-240V~ 50/60Hz 60W

BEFORE OPERATING THIS PRODUCT, READ, UNDERSTAND, AND
FOLLOW THESE INSTRUCTIONS.

BEFORE FIRST USE

Read and follow all the instructions in this “Use And Care” manual

even if you feel you are familiar with the products, and nd a place to

keep it handy for future reference.
Your attention is drawn particularly to the sections concerning
“IMPORTANT SAFEGUARDS”

IMPORTANT SAFEGUARDS
PLEASE READ ALL INSTRUCTIONS CAREFULLY BEFORE USING
THE PRODUCT.

When using the electrical appliance, the following basic safety
precautions should always be followed.

WARNING - to reduce the risk of re, electric shock or injury to
persons or property:

• Always operate the product from a power source of the same
voltage, frequency and rating as indicated on the product

identication plate.

• Do not use this fan with any solid state, speed control device to
reduce the risk of electric shock.

• The appliance is not intended for use by persons (including
children) with reduced physical, sensory, mental capabilities or
lack of experience and knowledge, unless they have been given
supervision or instructions concerning use of the appliance by a
person responsible by their safety.

• Children should be supervised to ensure that they do not play with
the appliance.

7

dcg16.it

Instruction manual VE1646 STAND FAN 18 INCHES

• Do not leave the fan running unattended.

• Do not operate the product if it is dropped, damaged or showing
signs of product malfunction. Do not operate the product with a
damaged plug or cord. Return the complete product to the place
of purchase for inspection, refund or replacement.

• If it is not working properly, contact a qualied electrician or

service center for examination and repair, never try to dismantle it
by yourself.

• Do not immerse or expose the product or exible cord to rain,

moisture or any other liquid.

• This product should not be used in the immediate vicinity of water,
such as bathtubs, washbowls, swimming pools etc. where the
likelihood of immersion or splashing could occur.

• Never install the unit where it could be subject to:

• Heat sources such as radiators, heat registers, stoves or other

products that produce heat

• Direct sunlight

• Mechanical vibration or shock

• Excessive dust

• Lack of ventilation, such as a cabinet or bookcase

• Uneven surface

• Switch off and unplug from outlet when the product is not in use,
before assembling or disassembling parts and before cleaning.
Fully assemble the fan before switching on.

• Avoid contact with moving parts. Do not insert any body parts (e.g.

nger) or objects through the grill when the fan is operating.

•

Do not cover the grille, or operate in close proximity to curtains, etc.

• This product is intended for normal domestic/household use only.

• Always disconnect the fan when moving it from one location to
another.

• The use of attachments or accessories not recommended or sold
by the product distributor may cause personal or property hazards
or injuries.

8

dcg16.it

Instruction manual VE1646 STAND FAN 18 INCHES

• Be sure fan is on a stable surface when operating to avoid
overturning.

• Do not immerse in water.

• If the supply cord is damaged, it must be replaced by the

manufacturer or its service agent, or similarly qualied person, in

order to avoid a hazard.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE

REFERENCE.

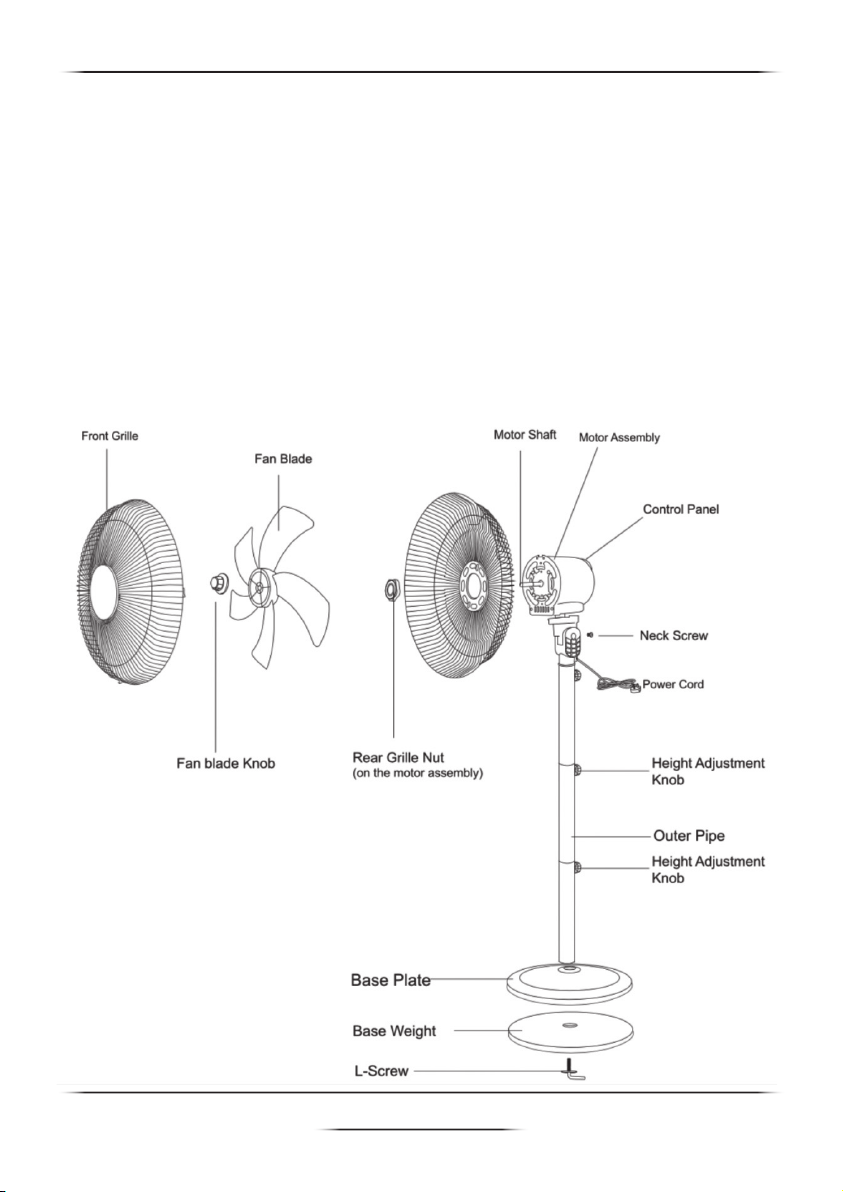

FEATURES OF THIS PRODUCT

9

dcg16.it

Instruction manual VE1646 STAND FAN 18 INCHES

PRODUCT ASSEMBLY
ASSEMBLE OF BASE

• Set the column in place on the base and secure it using the “L”
screw with washer while also engaging the counterweight.

• Make sure column and base and counterweight are rmly coupled.

• Loosen and remove the Height Adjustment nut from the top of the
underpart Tube.

• Insert the upperpart tube into underpart, tighten with the height
adjustment knob,

• Loosen and remove the Height Adjustment nut from the top of the
upperpart Tube.

• Insert the neck and the motor part into the upper part column and
tighten with the height adjustment nut,

• If necessary, you can only set the underpart column use as the oor

fan. Make sure the Set Screw is tightly secured.

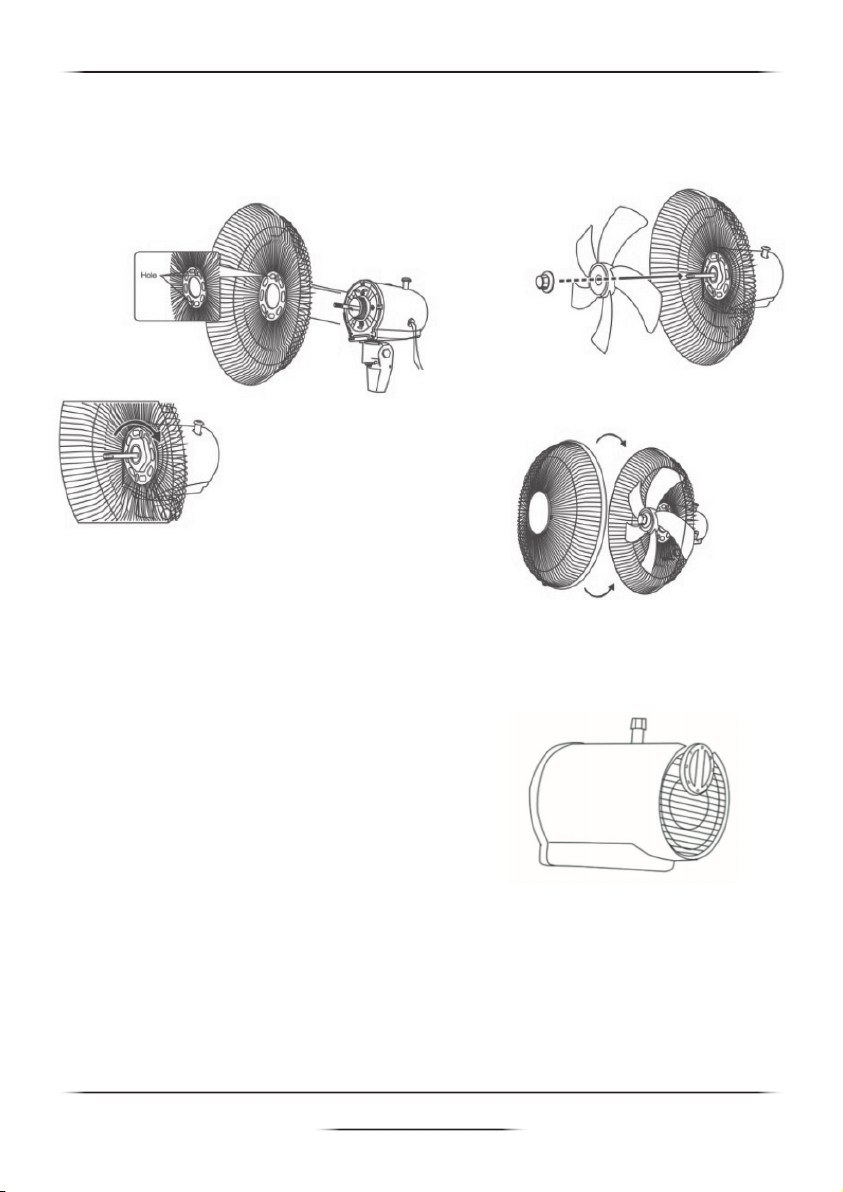

ASSEMBLE OF BLADE AND GRILLE

• Unscrew the plastic mounting nut from the front of the motor
housing by rotating it anticlockwise.

• Position the rear grille against the front of the motor housing with
the handle uppermost, ensuing that the locating pegs on the motor
housing are engaged correctly in the holes of the rear grille.

• Tighten the Rear Grille Mounting Nut clockwise. DO NOT
OVERTIGHTEN IT.

•

Push the fan blade onto the motor shaft, locating the slot at the back
of the blade on the drive pin that passes through the motor shaft.

• Tighten the blade cap by turning it anticlockwise.

• Position the front grille against the rear grille so that the holes in
the rims that accept the small nut and bolt are in line. Insert the
bolt through the holes and screw on the nut. Do not fully tighten at
the stage.

• Push the grille retaining clips into position ensuring that they
engage correctly on the rim of the grille.

10

dcg16.it

Instruction manual VE1646 STAND FAN 18 INCHES

• Fully tighten the small nut and bolt that passes through the rim of
the grille.

OPERATLON OF THIS PRODCT
Speed setting

Speed setting by rotating the switch
on the motor cover circulate.

0. OFF

1. Low Speed

2. Medium Speed

3. High Speed

Set Oscillation

Set oscillation by pulling and depressing
oscillation knob on the motor cover.
Pull up: Stop Oscillation
Depress: Oscillation

11

dcg16.it

Instruction manual VE1646 STAND FAN 18 INCHES

Fan Tilt

Adjust fan tilt angle by gently pushing upwards
or downwards.
Ensure that fan is switched off before adjustment.

CLEANING

• Switch off and unplug from the power supply before assembling or
disassembling and cleaning.

• Keep the air vents at the rear of the main body free from dust or

uff– use a vacuum cleaner to remove these when necessary. Do
not probe any opening to remove uff.

• Fan component parts should be cleaned using mild soap and a
damp cloth or sponge. Do not allow any water or other liquid to
enter the motor housing.

• Thoroughly remove soap lm with clean water.

CAUTION: Do not use harsh detergents, chemical cleaners

or solvents as they may damage the surface nish of the fan

components.

12

dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

INFORMAZIONI AGLI UTENTI

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

“Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature

elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indi-

ca che il prodotto alla ne della propria vita utile deve essere raccol­to separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire
l’apparecchiatura integra dei componenti essenziali giunta a ne vita
agli idonei centri di raccolta differenziati a seconda dei riuti elet-

tronici ed elettrotecnici, oppure riconsegnarla al rivenditore al mo­mento dell’acquisto di nuova apparecchiatura di tipo equivalente, in
ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi
lato maggiore inferiore a 25 cm. L’adeguata raccolta differenziata
per l’invio successivo dell’apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientale compatibile contribuisce
ad evitare possibili effetti negativi sull’ambiente e sulla salute e fa­vorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative di cui al Decreto Legisla­tivo N ° 49 del 14 Marzo 2014.

13

dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

GARANZIA

Per l’apparecchio da noi messo in commercio ci assumiamo una ga­ranzia di 24 mesi dalla data di acquisto (scontrino) solo per la parte

motore. Per la garanzia è sufciente lo scontrino di acquisto. Senza
questo non sussiste il diritto né ad una sostituzione né ad una ripara-

zione gratuita.
Nel caso si ricorra alla garanzia, restituire al rivenditore l’apparecchio
completo in ogni sua parte, nell’imballaggio originale unitamente
allo scontrino.
La riparazione e/o la sostituzione di pezzi soggetti a logoramento
(*), come anche operazioni di pulizia e manutenzione non rientrano
nella garanzia e quindi sono a pagamento! La garanzia perde la sua
validità se l’apparecchio è sottomesso all’intervento di terzi.
(*): cursori, ganci impastatori, cinghie di trasmissione, telecomandi di
ricambio, spazzolini di ricambio, lame di seghe, manopole, guarni-

zioni, timer, ltri ecc.

DOPO LA GARANZIA

Quando la garanzia è scaduta, le riparazioni devono essere effettuate da
un negozio od un servizio specializzato, contro pagamento.

14

dcg16.it

Manuale d’istruzioni VE1646 VENTILATORE PIANTANA DA 45 CM

DCG SRL

Via G. Garibaldi 68 - 20861 Brugherio (MB)

MADE IN CHINA

15

dcg16.it
