Serie CROMO + e CROMO club

DESCRIZIONE

I diffusori delle serie “CROMO +” e “CROMO club” utilizzano moduli amplificatori digitali
multicanale diultima generazioneDIGIPACK .

La regolare accensione del diffusore è garantita da una procedura di inizializzazione;
durante questa fase di test, entrambe i LED “LIMITER” e “READY” rimangono accesi
contemporaneamente percirca 2sec.

Al termine della procedura di avvio il LED verde “READY” lampeggia lentamente, nel caso
di assenzadi segnale.

Durante ilnormale funzionamento il LEDverde “READY” funge daVu-Meter monitorandoil
livello audioriprodotto.

Il LED rosso "LIMITER" si illumina per indicare l'intervento del circuito limitatore, il quale
evita ladistorsione dell'amplificatoree protegge glialtoparlanti dasovraccarichi.

in grado di erogare una potenza di

300W.
Il diffusore a due vie biamplificato è equipaggiato con

woofer 8” (voice coil 1,5”) e driver al Neodimio da 1” (voice
coil 1”)caricato contromba asimmetrica 90°/70°x60°.

Il diffusore è in materiale plastico ed è dotato di una
maniglia superiore, rivestita in gomma, che ne facilita il
trasporto.

Nella parte inferiore del box è presente un supporto
piantana standard(D36mm).

Il diffusore è stato progettato anche per l’utilizzo in
appoggio comemonitor (conangolazione di 45°).

Questi amplificatori, ad alta efficienza, permettono di ottenere elevate potenze di uscita
con ingombri ridotti. Grazie alla bassa potenza dissipata il raffreddamento del modulo
amplificatore avvienein modostatico, evitando l’usodi ventola.

Il preamplificatoredigitale conDSP (Digital SignalProcessing) gestiscel’incrocio audio tra
i componentiacustici, larisposta in frequenza,il limiter,e l'allineamentodi fase.

Il diffusore attivo CROMO 8 + è equipaggiato con un
amplificatore digitale

CROMO 8 +

CROMO 10 +

Il diffusore attivo CROMO 10 + è equipaggiato con un
amplificatore digitale in grado di erogare potenza di
400W.

Il diffusore a due vie biamplificato è equipaggiato con
woofer 10” (voice coil 1,5”) e driver al Neodimio da 1”
(voice coil 1”) caricato con tromba asimmetrica
90°/70°x60°.

Il diffusore è in materiale plastico ed è dotato di una
maniglia superiore rivestita in gomma, che ne facilita il
trasporto.

Nella parte inferiore del box è presente un supporto
piantana standard(D36mm).

Il diffusore è stato progettato anche per l’utilizzo in
appoggio comemonitor (conangolazione di 45°).

CONDOTTI REFLEX

CONDOTTI REFLEX

SEDE PIANTANA/STAFFA
Æ 36mm CON FISSAGGIO

MANIGLIA

AMPLIFICATORE

WOOFER

DRIVER

PIANO 45° PIANO 45°

CROMO 8 +

C

r

o

m

o

C

r

o

m

o

MANIGLIA

PIANO 45°

AMPLIFICATORE

SEDE PIANTANA/STAFFA
Æ 36mm CON FISSAGGIO

PIANO 45°

CONDOTTI REFLEX

WOOFER

DRIVER

CONDOTTI REFLEX

CROMO 10 +

CROMO 12 +

Il diffusore attivo CROMO 12 + è equipaggiato con un
amplificatore digitale in grado di erogare una potenza di
600W.

Il diffusore a due vie biamplificato è equipaggiato con
woofer 12” (voice coil 2”) e un compression driver da 1”
(voice coil 1,5”) caricato con tromba asimmetrica
90°/70°x60°.

Il diffusore è in materiale plastico ed è dotato di una
maniglia superiore rivestita in gomma, che ne facilita il
trasporto.

Nella parte inferiore del box è presente un supporto
piantana standard(D36mm).

Il diffusore è stato progettato anche per l’utilizzo in
appoggio comemonitor (conangolazione di 45°).

C

r

o

m

o

I

t

a

l

i

a

n

o

Italiano

M

a

n

u

a

l

e d

’

u

s

o

3

4

I

t

a

l

i

a

n

o

Italiano

M

a

n

u

a

l

e d

’

u

s

o

CROMO 12 + CROMO 15 + CROMO 12 club

CONDOTTI REFLEX

WOOFER

DRIVER

CONDOTTI REFLEX

SEDE PIANTANA/STAFFA
Æ 36mm CON FISSAGGIO

PIANO 45°

PIANO 45°

MANIGLIA

AMPLIFICATORE

PROTEZIONI

Griglie frontali

Visto l’utilizzo professionale di questi diffusori, i componenti sono protetti frontalmente da
una lamieraforata conspessore 1mm.

Il controllo termico è gestito dal DSP interno, che grazie ad un sensore controlla la
temperatura dell’amplificatoreevitando ilsurriscaldamento limitandone ilvolume generale.

In caso di surriscaldamento (> 90°C) il volume decresce in funzione dell’aumento della
temperatura rendendo impercettibile lavariazione.

Il corretto volume e tutte le funzioniverranno riprese automaticamente al raggiungimento
delle normalitemperature diesercizio.

Raffreddamento

CROMO 15 +

Il diffusore attivo CROMO 15 + è equipaggiato con un
amplificatore digitale in grado di erogare una potenza di
600W.

Il diffusore a due vie biamplificato è equipaggiato con
woofer 15” (voice coil 2”) e un compression driver da 1”
(voice coil 1,5”) caricato con tromba asimmetrica
90°/70°x60°.

Il diffusore è in materiale plastico ed è dotato di una
maniglia superiore rivestita in gomma, che ne facilita il
trasporto.

Nella parte inferiore del box è presente un supporto
piantana standard(D36mm).

Il diffusore è stato progettato anche per l’utilizzo in
appoggio comemonitor (conangolazione di 45°).

C

r

o

m

o

CROMO 12 club

Il diffusore attivo CROMO 12 club è equipaggiato con un
amplificatore digitale in grado di erogare una potenza di
400W.

Il diffusore a due vie biamplificato è equipaggiato con
woofer 12” (voice coil 2”) e driver al Neodimio da 1” (voice
coil 1”)caricato contromba asimmetrica 90°/70°x60°.

Il diffusore è in materiale plastico ed è dotato di una
maniglia superiore rivestita in gomma, che ne facilita il
trasporto.

Nella parte inferiore del box è presente un supporto
piantana standard(D36mm).

Il diffusore è stato progettato anche per l’utilizzo in
appoggio comemonitor (conangolazione di 45°).

C

r

o

m

o

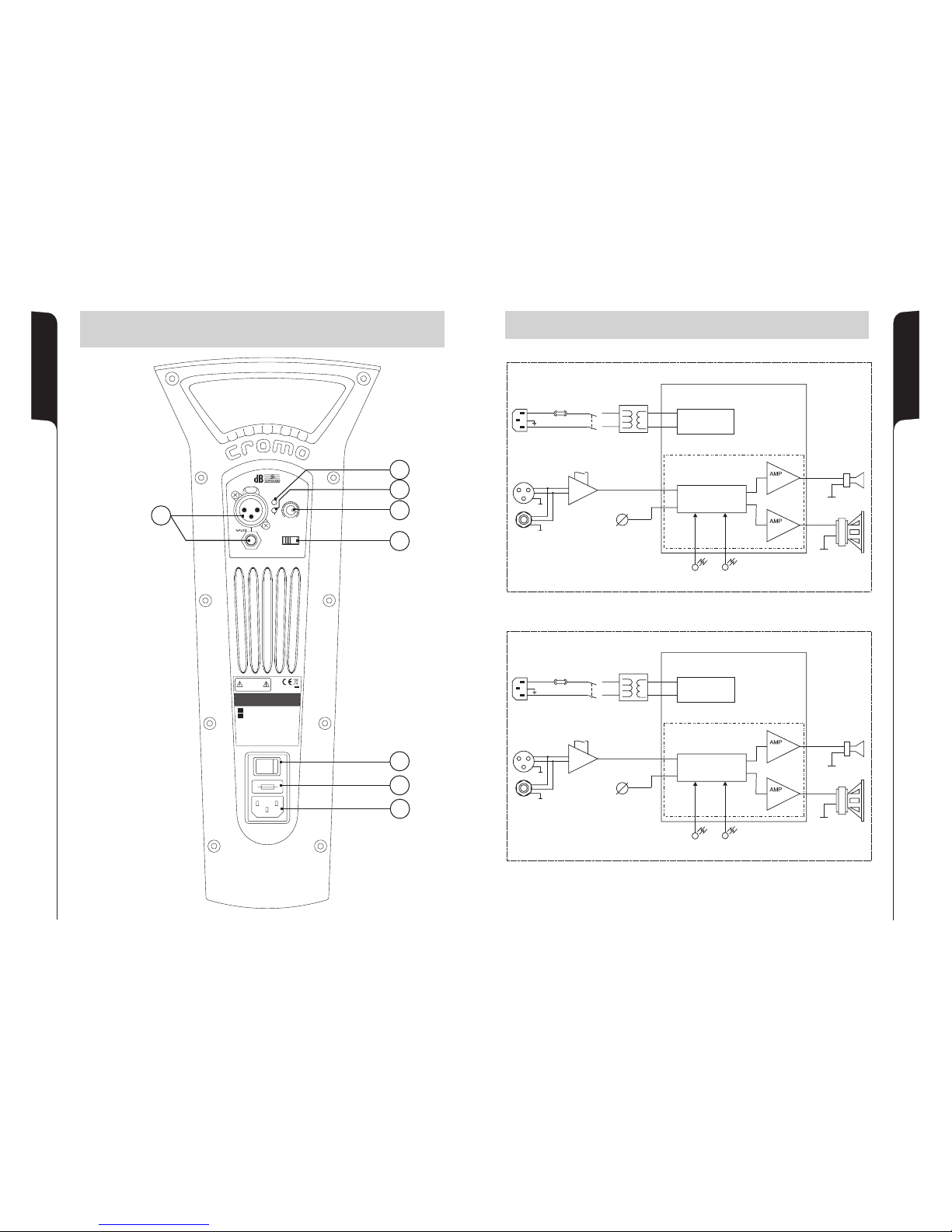

COMANDI E FUNZIONI

Pannello Amplificatore (Rif. Pag.25)

1) CONNETTORI “Inputs”

CONTROLLO “VOLUME”

7) PORTAFUSIBILE “FUSE”

Questi connettori possono essere utilizzati come ingressi bilanciati per il
collegamento di microfoni bilanciati o sbilanciati o di sorgenti audio a livello linea
(0dB) (es. Preamplificatore,mixer, registratore,lettore CD, strumentomusicale, ...)
Questi connettorisono collegatiin parallelo epossono essereutilizzati perrinviare il
segnale audioad altridiffusoriamplificati, registratori oamplificatori supplementari.

Questo indicatore s’illumina di colore rosso per indicare l'intervento del circuito
limitatore interno, il quale evita la distorsione dell'amplificatore e protegge gli
altoparlanti dasovraccarichi.

Questo indicatore s'illumina di colore verde per indicare il corretto funzionamento
del diffusore. Nel normale funzionamento il led funge da Vu-Meter monitorando il
livello audio.

Questo controllo regola il volume in uscita dal diffusore.
Tale controllo non influisce sul livello del segnale rilanciato (link).

Posizionare il selettore in LINE per l’utilizzo di una sorgente a livello linea (0dB) o
MIC perl’utilizzo diun microfono.

L’interruttorepermette l’accensione elo spegnimentodel diffusore.

Alloggio perfusibile direte.

Consente laconnessione delcavo di alimentazionefornito indotazione.

2) INDICATORE LUMINOSO “Limiter”

4)

5) SELETTORE SENSIBILITA’ “Sensitivity”

6) INTERRUTTORE GENERALE “POWER”

8) PRESA DIALIMENTAZIONE “MAINS ”

3) INDICATORE LUMINOSO “Ready”

I

t

a

l

i

a

n

o

Italiano

M

a

n

u

a

l

e d

’

u

s

o

5 6

INSTALLAZIONE DEL DIFFUSORE

ATTENZIONE

Installare il diffusore in modo stabile esicuro, così da evitarequalsiasi condizione di
pericolo perl’incolumità dipersone, animali e .

Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati
sistemi di ancoraggio. Prima si sospendere il diffusore controllare tutti i componenti da
utilizzare, che non devono presentare danni, deformazioni, parti mancanti o danneggiate
che possonoridurre lasicurezza dell’installazione.
Nell’utilizzo all’apertoevitare luoghiesposti alle intemperie.

Il diffusore vienefornito dalladitta costruttricepredisposto perl’utilizzo :

- in appoggio(FIG. 1 pag 32)

- su supportopiantana

strutture

- a pavimento(come monitor)(FIG.2 pag 32)

ATTENZIONE

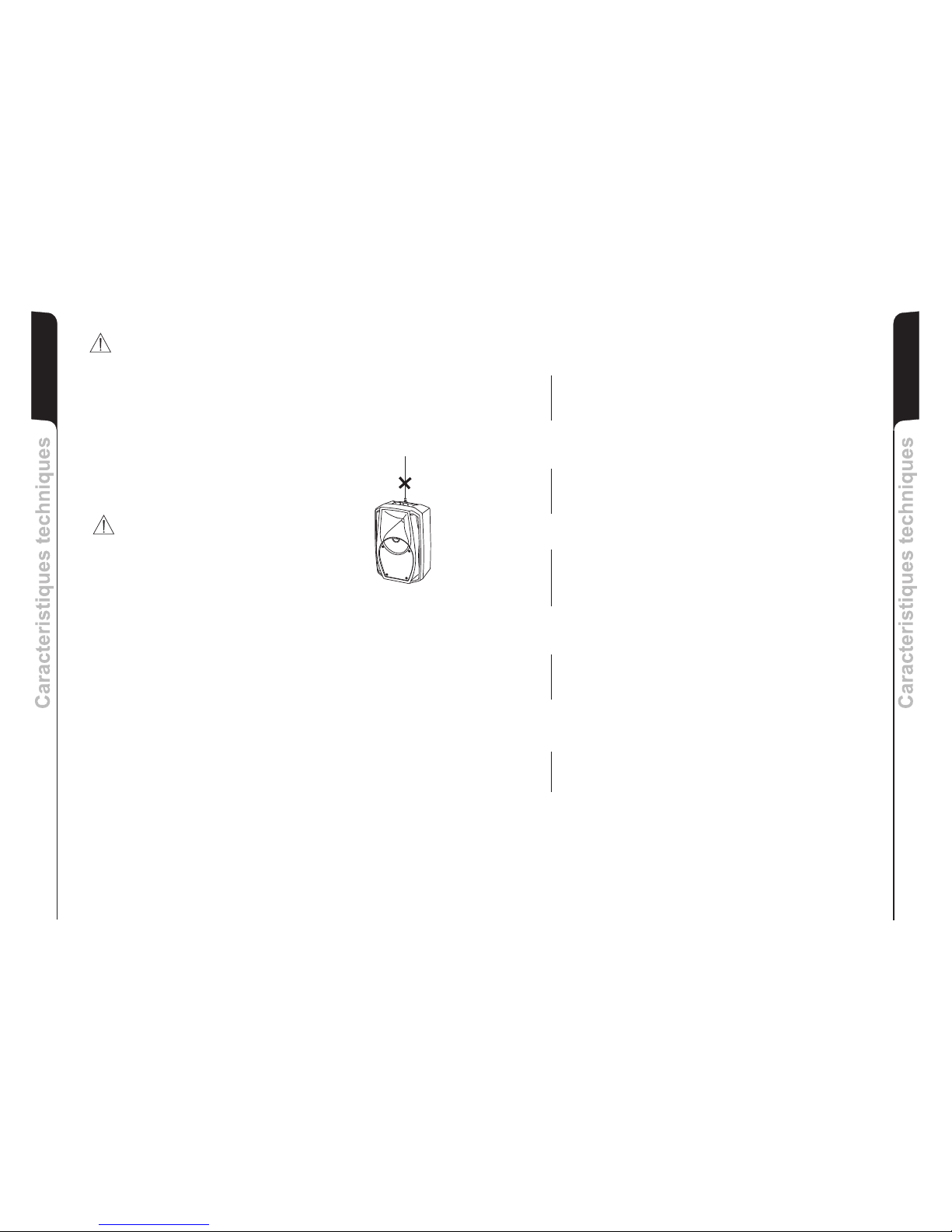

Non utilizzare mai le maniglie per appendere il diffusore!

C

r

o

m

o

CLASSIFICAZIONE EMI

In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti
Elettromagnetici E3o inferiori(E2, E1).

DATI TECNICI

CROMO 8 + CROMO 10 + CROMO 12 + CROMO 15 +CROMO 12 club

Amplificatore e processore

Dati Audio

Equipaggiamento meccanico

Tipo alimentazione: Trasformatore Toroidale Trasformatore Toroidale Trasformatore Toroidale Trasformatore Toroidale

Pre-Amplificatore: 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP

Tipo di amplificatore: Digitale (Classe-D) Digitale (Classe-D) Digitale (Classe-D) Digitale (Classe-D) Digitale (Classe-D)

Potenza: 300 W 400W 400W 600W 600W

Ventilazione: Convenzione, No ventola Convenzione, No ventola Convenzione, No ventola Convenzione, No ventola Convenzione, No ventola

Controlli/limitazioni: RMS, Picco, Termico RMS, Picco, Termico RMS, Picco, Termico RMS, Picco, Termico RMS, Picco, Termico

Frequenza X-over (taglio): 2100 Hz, 24 dB/oct. 2000 Hz, 24 dB/oct. 1900 Hz, 24 dB/ oct.

Risposta in frequenza -10 dB: 68 Hz - 20 kHz 65 Hz - 20 kHz 60 Hz - 20 kHz 55 Hz - 20 kHz 47 Hz - 20 kHz

Risposta in frequenza +-3 dB: 80 Hz - 19 kHz 70 Hz - 19 kHz 65 Hz - 19 kHz 60 Hz - 19 kHz 52 Hz - 19 kHz

SPL massimo: 118 dB 121 dB 123 dB 126,5 dB 128 dB

Woofer: 1x8“ Ceramico 1x10“ Ceramico 1x12“ Ceramico 1x12“ Ceramico 1x15“ Ceramico

1,5“ voice coil 1,5“ voice coil 2“ voice coil 2“ voice coil 2“ voice coil

Driver: 1x1“ compression driver 1x1“ compression driver 1x1“ compression driver 1x1“ compression driver 1x1“ compression driver

1“ voice coil Neodmio 1“ voice coil Neodmio 1“ voice coil Neodmio 1,5“ voice coil 1,5“ voice coil

Tromba (driver): 90°/70° x 60° 90°/70° x 60° 90°/70° x 60° 90°/70° x 60° 90°/70° x 60°

Ingressi/link: XLR femmina Bilanciato femmina Bilanciato femmina Bilanciato XLRfemmina Bilanciato XLRfemmina Bilanciato

Bilanciato Bilanciato 6,3mm JACK Bilanciato 6,3mm JACK Bilanciato 6,3mm JACK Bilanciato

Sensibilità in ingresso: -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line)

Alimentazione: IEC, VDE IEC, VDE IEC, VDE IEC, VDE IEC, VDE

Corrente di accensione 5,9 A 8,8 A 8,8 A 12,1 A 12,1 A

Supporto piantana: 36mm 36mm 36mm

Maniglie: una superiore (in gomma) una superiore (in gomma) una superiore (in gomma) una superiore (in gomma) una superiore (in gomma)

Angolo appoggio: 45° per monitor 45° 45° 45° con monitor 45° con monitor

Rete frontale: 1 mm Metallica 1 mm Metallica 1 mm Metallica 1 mm Metallica 1 mm Metallica

Dimensione 270 x 435 x 252mm 402 x 615 x 356mm 475 x 726 x 423mm

Peso: ,8 kg 17,7 kg kg

Accessori opzionali Custodia Custodia Custodia Custodia Custodia

Trasformatore Toroidale

2000 Hz, 24 dB/oct. 1900 Hz, 24 dB/ oct.

XLR XLR

6,3mm JACK 6,3mm JACK

36 mm 36mm

con monitor con monitor

(Lx H x P): 320 x 508 x 297mm 402 x 615 x 356mm

7 12 kg 18,5 kg 22,9

Input section

I

t

a

l

i

a

n

o

Italiano

M

a

n

u

a

l

e d

’

u

s

o

7

En

g

l

i

s

h

English

u

s

e

r

m

a

n

u

a

l

8

Series CROMO + e CROMO club

DESCRIPTION

The “CROMO +” and series speakers use digital power
amplifiers oflast generation

These highly efficient amplifiers provide high power with limited weight and dimension.
Thanks tothe low powerdissipated, the coolingof the amplifiermodule doesnot require a
fan.

The digitalpreamplifier withDSP (Digital SignalProcessing) controls the audio crossover
of the acoustic components, the frequency response, the limiter, and the phase
alignment.

“CROMO club” multichannel

DIGIPACK.

“ ” and “READY”

“”

The CROMO 8 + bi-amped active speaker is equipped
with digital amplifier delivering 300W power.

The 2-way bi-amplified speaker is equipped with 8”
woofer (1,5”voice coil) and 1”Neodymium driver (1” voice
coil) loadedwith 90°/70°x60°asymmetric horn.

The speaker is made of plastic material, and is provided
with a top handle, rubber coated , which eases
transportation.

The correct switch on of the amplifier is guaranteed by an initialization procedure; during
this test stagethe LEDs ( LIMITER ), located onthe amplifier module,stay
on togetherfor approx.2 sec.

At the end of the switch on procedure, on the amplifier module, the READY green LED
flashes slowly,when thereis signalabsence.

During normaloperation the "READY” greenLED servesas Vu-meter monitoringthe audio
level riproduced.

The "LIMITER" red LED lights up to indicate that the internal limiter circuit has tripped to
prevent amplifier distortionand protects thespeakers againstoverloads.

In thebottom of thebox there isa standardpole mount cup
(D36mm).

The speaker has beendesigned to be used also as stage
monitor (45°angled).

CROMO 8 +

WOOFER

DRIVER

CROMO 8+

REFLEX HOLES

REFLEX HOLES

HANDLE

PLANE 45°

PLANE 45°

AMPLIFIER

Æ 36mm PEDESTAL/
BRACKET HOUSING

u

s

e

r

m

a

n

u

a

l

En

g

l

i

sh

English

CROMO 10 +

The CROMO 10+ bi-amped active speaker is equipped
with digitalamplifier delivering400W power.

The 2-way bi-amplified speaker is equipped with 10”
woofer (1,5”voice coil) and 1”Neodymium driver (1”voice
coil) loadedwith 90°/70°x60°asymmetrichorn.

The speaker is made of plastic material, and is provided
with a top handle, rubber coated , which eases
transportation.

In thebottom of thebox thereis a standardpole mount cup
(D36mm).

The speaker has been designed to be used also as stage
monitor (45°angled).

WOOFER

DRIVER

CROMO 10 +

O 36mm PEDESTAL/
BRACKET HOUSING

AMPLIFIER

PLANE 45°

PLANE 45°

HANDLE

REFLEX HOLES

REFLEX HOLES

CROMO 12+

The CROMO 12 + bi-amped active speaker is equipped
with digital amplifier delivering 600Wpower.

The 2-way bi-amplified speaker is equipped with 12”
woofer (2” voice coil) and 1” compression driver (1.5”
voice coil)loaded with90°/70°x60°asymmetric horn.

The speaker is made of plastic material, and is provided
with a top handle, rubber coated , which eases
transportation.

In the bottom of the box there is a standard pole mount
cup (D36mm).

The speaker has beendesigned to be usedalso as stage
monitor (45°angled).

C

r

o

m

o

C

r

o

m

o

C

r

o

m

o

u

s

e

r

m

a

n

u

a

l

En

g

l

i

sh

English

9

En

g

l

i

s

h

English

u

s

e

r m

a

n

u

a

l

10

CROMO 12+ CROMO 15+ CROMO 12 club

WOOFER

DRIVER

PLANE 45°

PLANE 45°

REFLEX HOLES

REFLEX HOLES

O 36mm PEDESTAL/
BRACKET HOUSING

HANDLE

AMPLIFIER

COMMANDSAND FUNCTIONS

AMPLIFIER PANEL(Ref. page 25)

1) “ Inputs”CONNECTORS

“Ready” INDICATORLIGHT

“VOLUME” CONTROL

“Sensitivity” SWITCH

POWER SWITCH“POWER”

7) FUSE CARRIER“FUSE”

POWER CABLESOCKET “MAINS”

These balanced inputs can be used to connect balanced or unbalanced
microphones oraudio sourcesat linelevel (0dB) (eg. preamplifier,mixer, recorder,
CD player, musical instrument,...).
The balancedconnector isconnected inparallel andcan beused to send theaudio
signal toother amplifiedspeakers, recorders orsupplementary amplifiers.

READY

The knobregulates thespeaker´s volume.
This controldoes notaffect the output “LINK”levels.

Position the switch in LINE to use a line level source (0 dB) or MIC to use a
microphone.

This switchcan beused to switchthe speakeron and off.

Mains fusehousing. Replaceonly with identicalvalue!

Used forconnecting thepower cable supplied.

2) “Limiter” INDICATOR LIGHT

4)

5)

6)

8)

This indicatorshows redto indicate thatthe internallimiter circuit hastripped.
This preventsamplifier distortionand protects thespeakers againstoverloads.

The “ ” indicator lightcomes on greento indicate thatthe amplifier isswitched
on andit is working properly. During normaloperation the LEDserves asVu-meter
monitoring theaudio levelriproduced.

3)

CROMO 15+

The CROMO 15+ bi-amped active speaker is equipped
with digital amplifier delivering 600W power.

The 2-way bi-amplified speaker is equipped with 15”
woofer (2” voice coil) and 1” compression driver (1.5”
voice coil)loaded with90°/70°x60°asymmetric horn.

The speaker is made of plastic material, and is provided
with a top handle, rubber coated , which eases
transportation.

In the bottom of the box there is a standard pole mount
cup (D36mm).

The speaker has beendesigned to be usedalso as stage
monitor (45°angled).

C

r

o

m

o

CROMO 12 club

I 12 club

(voice coil

1”)

The speaker hasbeen designed to be used also asstage
monitor (45°angled).

The CROMO bi-amped active speaker is

equipped with digital amplifier delivering 400Wpower.
The 2-way bi-amplified speaker is equipped with 12”

woofer (2”voice coil) and1” Neodymium driver

loaded with90°/70°x60°asymmetric horn.

The speaker is made of plastic material, and is provided
with a top handle, rubber coated , which eases
transportation.

In the bottom of the box there is a standard pole mount
cup (D36mm).

C

r

o

m

o

PROTECTIONS

The speakers’s componentsin thebox areprotected by1.0mm metal steelgrille.

Cooling

Thermal control is provided by the internal DSP, by means of one sensor, controls the
temperature ofthe amplifier,avoiding overheatingby limiting theoverall volume.

In case of overheating (> 90°C) the volume decreases proportionally to the temperature
increase, makingthe changeunno

Front Grille

ticeable.

The correct volume and all the functions are automatically restored when standard
operating temperaturesare reached.

u

s

e

r

m

a

n

u

a

l

En

g

l

i

sh

English

11

En

g

l

i

s

h

English

u

s

e

r

m

a

n

u

a

l

12

LOUDSPEAKER INSTALLATION

WARNING

Make sure that the loudspeaker is securelyinstalled in a stableposition toavoid any
injuries ordamages topersons, animals orproperty.

For safetyreasons donot place oneloudspeaker on top ofanother without proper fastening
systems. Before suspending the loudspeaker check all the components for damages,
deformations, missingor damagedparts that maycompromise safetyduring installation.
If youuse theloudspeakers outdoors avoidplaces thatare exposed tobad weather.

The loudspeakerhas thefollowing mounting options:

- bookshelf (Fig.1 page32)

- floor (monitor)(Fig.2 page32)

- on speakerstands .

WARNING

Never use the handles to suspend the speaker!

C

r

o

m

o

EMI CLASSIFICATION

According tothe standards EN 55103this equipment isdesigned and suitableto operate in E3
(or lowerE2, E1)Electromagnetic environments.

TECHNICAL SPECIFICATION

CROMO 8+ CROMO 10+ CROMO 12+ CROMO 15+CROMO 12 club

Amp and processor

Input section

Hardware

Power supply: Toroidal Transformer

Amplifier: Digital (

Power: 300 W W 600 W

Cooling: Convection, fan-free Convection, fan-free

Limiter:

X-over frequency: 2000 Hz, 24 dB/oct. 1900 Hz, 24 dB/ oct.

Signal input/link: XLR fem. Balanced XLR fem. Balanced

6,3mm JACK balanced 6,3mm JACK balanced

Input sensitivity:

Mains: IEC, VDE IEC, VDE

Inrush current: 5,9 A 8,8 A 12,1 A

Pole mount: 36 mm 36mm

Handles (rubber): one on top (with rubber) one on top (with rubber)

Monitor use angles:

Grille: 1 mm Metal 1 mm Metal

Dimensions (W x H x D): 270 320 x 508 x 297mm 402 x 615 x 356mm

Weight: 7 12 kg 17 18,5 kg 22,9

Toroidal Transformer Toroidal Transformer Toroidal Transformer Toroidal Transformer

Pre-Amp: 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP

Class-D) Digital (Class-D) Digital (Class-D) Digital (Class-D) Digital (Class-D)

400 400 W 600 W

Convection, fan-free Convection, fan-free Convection, fan-free

Peak, RMS, Thermal Peak,RMS, Thermal Peak,RMS, Thermal Peak, RMS, Thermal Peak, RMS, Thermal

2100 Hz, 24 dB/oct 2000 Hz, 24 dB/oct. 1900 Hz, 24 dB/ oct.

Frequency response -10 dB: 68 Hz - 20 kHz 65 Hz - 20 kHz 60 Hz - 20 kHz 55 Hz - 20 kHz 47 Hz - 20 kHz

Frequency response +-3 dB: 80 Hz - 19 kHz 70 Hz - 19 kHz 65 Hz - 19 kHz 60 Hz - 19 kHz 52 Hz - 19 kHz

Max SPL: 118 dB 121 dB 123 dB 126,5 dB 128 dB

Bass/midrange woofer:

High frequency driver:

Horn coverage: 90°/70° x 60° 90°/70° x 60° 90°/70° x 60° 90°/70° x 60° 90°/70° x 60°

XLR fem. Balanced XLR fem. Balanced XLR fem. Balanced

6,3mm JACK balanced 6,3mm JACK balanced 6,3mm JACK balanced

-40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line)

IEC, VDE IEC, VDE IEC, VDE

8,8 A 12,1 A

36 mm 36mm 36mm

one on top (with rubber) one on top (with rubber) one on top (with rubber)

45° both sides 45° both sides 45° both sides 45° both sides 45° both sides

1mm Metal 1 mm Metal 1 mm Metal

x 435 x 252mm 402 x 615 x 356mm 475 x 726 x 423mm

,8 kg ,7 kg kg

Optional accessories: gig bag gig bag gig bag gig bag gig bag

Audio Data

1x8“ Ceramic -1,5“ voice coil 1x10“ Ceramic -1,5“ voice coil 1x12“Cearamic -2“ voice coil 1x12“Cearamic -2“ voice coil 1x15“Cearamic -2“ voice coil

1x1“ compression driver 1x1“ compression driver 1x1“ compression driver 1x1“ compression driver 1x1“ compression driver

1“ voice coil Neodymium 1“ voice coil Neodymium 1“ voice coil Neodymium 1,5“ voice coil 1,5“ voice coil

D

e

u

t

sch

Deutsch

B

e

d

i

e

n

u

n

g

s

a

n

l

e

i

tu

n

g

13

D

e

u

t

sch

Deutsch

B

e

d

i

e

n

u

n

g

s

a

n

l

e

i

tu

n

g

14

WOOFER

CROMO 8+

REFLEX / BELÜFTUNGSKANÄLE

REFLEX / BELÜFTUNGSKANÄLE

TREIBER

45° FLÄCHE 45° FLÄCHE

VERSTÄRKERMODUL

AUFNAHME STATIVFLANSCH 36mmÆ

GRIFF

WOOFER

CROMO 10+

REFLEX / BELÜFTUNGSKANÄLE

REFLEX / BELÜFTUNGSKANÄLE

45° FLÄCHE

45° FLÄCHE

VERSTÄRKERMODUL

TREIBER

GRIFF

AUFNAHME STATIVFLANSCH O36mm

Serie CROMO plusCROMO + und

BESCHREIBUNG

Die Modelle der Serie “Cromo +” und verwenden digitale DIGIPACK
Multichannel-Kompakt-Verstärker-Modulejüngster Generation.

Diese Verstärker mit großerLeistungsfähigkeit ermöglichenes, bei niedrigemGewicht und
geringen Abmessungen hohe Ausgangsleistungen zu erzielen. Aufgrund der niedrigen
Leistungsverluste erfolgt die Kühlung des Verstärkermoduls durch Konvektion, wodurch
der Einsatzeines Lüftersvermieden wird.

Der digitale Vorverstärker mit DSP (Digital Signal Processing) trennt die Signalwege für
Woofer und Treiber,er regelt den Frequenzgang,den Limiterund die Phasenlage.

Der Zwei-Wege-Lautsprecher ist mit einem Woofer 8”
(Voice Coil1,5”) und einem Neodymtreiber (Voice Coil
1”) mitasymmetrischem Horn90°/70°x60° ausgestattet.

“Cromo club”

Das ordnungsgemäßeEinschalten des Lautsprechers wird durcheinen Initialisiervorgang
gewährleistet. Während dieser Testphasebleibt die LED (LIMITERund READY) auf dem
Verstärkermodulfür etwa 2s ausgeschaltet.

Am Ende des Einschaltvorgangs leuchtet die grüne "READY" LED und dient als VU­Meter zur Überwachung des reproduzierten Audiopegels.

Die rote"Limiter" LED leuchtet,

Der aktive bi-amp LautsprecherCROMO 8+ ist miteinem
Digital-Verstärkerausgestattet, der 300W Kraft.

1”

Der Lautsprecher bestehtaus Kunststoff und verfügt über
einen Griff auf der Oberseite mit Gummiüberzug, um den
Transporterleichtern.

An der Unterseite der Box ist ein Standard­Ständerflansch (D 36mm).

Der Lautsprecher istauch für die Verwendungals Monitor
ausgelegt (Winkel 45°).

um dasAnsprechen derLimiterschaltung zu signalisieren,
welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen
Überlastung schützt.

CROMO 8+

CROMO 10+

Der aktive bi-amp Lautsprecher CROMO 10+ ist mit
einem Digital-Verstärker ausgestattet, der400W Kraft.

Der Zwei-Wege-Lautsprecher ist mit einem Woofer 10”
(Voice Coil 1,5”) und einem 1” Kompressions-Treiber
(Voice Coil 1”) mit asymmetrischem Horn 90°/70°x60°
ausgestattet.

Der Lautsprecherbesteht ausKunststoff und verfügtüber
einen Griff auf der Oberseite mit Gummiüberzug, um den
Transporterleichtern.

An der Unterseite der Box ist ein Standard­Ständerflansch (D 36mm).

Der Lautsprecherist auchfür die Verwendungals Monitor
ausgelegt (Winkel 45°).

CROMO 12+

Der aktivebi-amp Lautsprecher CROMO 12+ ist mit einem
Digital-Verstärkerausgestattet, der 600WKraft.

Der Zwei-Wege-Lautsprecher ist mit einem Woofer 12”
(Voice Coil 2”) und einem 1” Kompressions-Treiber (Voice
Coil 1.5”) mit asymmetrischem Horn 90°/70°x60°
ausgestattet.

Der Lautsprecher besteht aus Kunststoff und verfügt über
einen Griff auf der Oberseite mit Gummiüberzug, um den
Transporterleichtern.

An derUnterseite der Box istein Standard- Ständerflansch
(D 36mm).

Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°).

C

r

o

m

o

C

r

o

m

o

C

r

o

m

o

D

e

u

t

sch

Deutsch

B

e

d

i

e

n

u

n

g

s

a

n

l

e

i

tu

n

g

15

D

e

u

t

sch

Deutsch

B

e

d

i

e

n

u

n

g

s

a

n

l

e

i

tu

n

g

16

CROMO 12+ CROMO 15+ CROMO 12 club

WOOFER

AUFNAHME STATIVFLANSCH O 36mm

REFLEX / BELÜFTUNGSKANÄLE

REFLEX / BELÜFTUNGSKANÄLE

45° FLÄCHE

45° FLÄCHE

VERSTÄRKERMODUL

HANDGRIFF

TREIBER

BEDIENELEMENTE UND FUNKTIONEN

BEDIENELEMENTE DES VERSTÄRKERS (Referenzseite 25)

1) EINGANGSBUCHSEN “INPUTS”

2) LED“LIMITER”

3) LED“READY”

4) BEDIENUNGSELEMENT“VOLUME”

5) EMPFINDLICHKEITSWAHLSCHALTER"SENSITIVITY"

6) NETZSCHALTER “POWER”

7) "FUSE" SICHERUNGSHALTER

8) ANSCHLUSS NETZKABEL“MAINS”

Diese symmetrischen Eingänge können zum Anschließen von symmetrischen oder
unsymmetrischen Mikrofonen oder Audioquellen mit Line-Pegel (0dB) (z.B.
Vorverstärker, Mixer, Recorder, CD-Player, Musikinstrument usw.) verwendet
werden.
Der Parallelanschluss kann dazu verwendet werden, das ankommende Audiosignal
an andereAktiv-Lautsprecher,Recorder oder zusätzlicheVerstärker weiterzu leiten.

Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu
signalisieren, welchedie Verzerrungdes Verstärkersverhindert unddie Lautsprecher
gegen Überlastung schützt.

Die LED “READY” leuchtet grün, wenn der Verstärker eingeschaltet ist und
ordnungsgemäß funktioniert. Am Ende des Einschaltvorgangs leuchtet LED und
dient alsVU-Meter zurÜberwachung des reproduziertenAudiopegels.

Der Drehknopfregelt dieLautstärke des Lautsprechers.
Die Einstellung des Volumenreglers hat keinerlei Wirkung auf denAusgang " LINK",
Das Eingangssignalwird durchgeschleift.

Den Wahlschalter für den Anschluß einer Quelle mit Line-Pegel (0dB) auf LINE und
für denGebrauch einesMikrofons auf MICschalten.

Dieser Schalterdient zumEIN- undAUS-Schalten derLautsprecherbox.

Integrierte Netzsicherung.Bei Defektnur durch eineidentische Sicherungersetzen!

Netzanschluss zurAufnahme desmitgelieferten Stromkabels.

SCHUTZ

Frontgitter

Zum des professionellen Einsatzes dieser Lautsprecher sind die
Lautsprecherkomponenten durchein Lochblechmit 1mm Stärkegeschützt.

Kühlung

Die Temperaturkontrollewird durchden DSP imInneren gesteuert, dermittels Sensorendie
Temperaturdes Verstärkers prüft, wodurch die Überhitzung vermiedenund die Lautstärke
begrenzt wird.

Bei einer Überhitzung (> 90 °C) verringert sich die Lautstärke in Abhängigkeit des
Temperaturanstiegs,wodurch dieVeränderung nichtwahrnehmbar ist.

Die vorherige Lautstärke und alle Funktionen werden automatisch nach Erreichen der
normalen Betriebstemperaturenwieder hergestellt.

C

r

o

m

o

CROMO 15+

Der aktive bi-amp Lautsprecher CROMO 15+ ist mit einem
Digital-Verstärkerausgestattet, der 600WKraft.

Der Zwei-Wege-Lautsprecher ist mit einem Woofer 15”
(Voice Coil 2”) und einem 1” Kompressions-Treiber (Voice
Coil 1.5”) mit asymmetrischem Horn 90°/70°x60°
ausgestattet.

Der Lautsprecher besteht aus Kunststoff und verfügt über
einen Griff auf der Oberseite mit Gummiüberzug, um den
Transporterleichtern.

An der Unterseite der Boxist ein Standard- Ständerflansch
(D 36mm).

Der Lautsprecher ist auch für die Verwendung als Monitor
ausgelegt (Winkel 45°).

CROMO 12 club

Der aktive bi-amp Lautsprecher CROMO 12 club ist mit
einem Digital-Verstärker ausgestattet, der400W Kraft.

Der Zwei-Wege-Lautsprecher ist mit einem Woofer 12”
(VoiceCoil 2”)und einem 1”Kompressions-Treiber (Voice
Coil 1”) mit asymmetrischem Horn 90°/70°x60°
ausgestattet.

Der Lautsprecherbesteht ausKunststoff undverfügt über
einen Griff auf der Oberseite mit Gummiüberzug,um den
Transporterleichtern.

An der Unterseite der Box ist ein Standard­Ständerflansch (D 36mm).

Der Lautsprecherist auchfür dieVerwendung als Monitor
ausgelegt (Winkel 45°).

C

r

o

m

o

D

e

u

t

sch

Deutsch

B

e

d

i

e

n

u

n

g

s

a

n

l

e

i

tu

n

g

17

D

e

u

t

sch

Deutsch

B

e

d

i

e

n

u

n

g

s

a

n

l

e

i

tu

n

g

18

EMV Einstufung

Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um in E3 (oder E2, E1)
elektromagnetischen Umgebungenzu arbeiten

VORSICHT

Hängen Sie den Lautsprecher nie an den Griffen auf!

C

r

o

m

o

INSTALLATION DES LAUTSPRECHERS

ACHTUNG

Den Lautsprecher auf eine stabile und sichere Art und Weise installieren, um jede
Gefahr fürPersonen, Tieroder Sachschädenzu vermeiden.

Um gefährliche Situationen zu vermeiden, nie mehrere Lautsprecher ohne angemessene
Abspannsysteme aneinanderanschließen.
Bevor man den Lautsprecher aufhängt, alle Teile kontrollieren, sie sollen keine Schäden
oder Verformungen, keine fehlenden oder beschädigten Teile haben, die eine sichere
Installation beeinträchtigenkönnten.
Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor
Witterungseinflüssen wieSturm, Regen,Hagel, Schnee, usw. geschützt sind.

Der Lautsprecher istfür folgende Verwendungengeeignet:

- auf einerDistanzstange (Abb.1- Seite.32)

- auf einemStänder ..

- auf demBoden (alsMonitor) (Abb. 2-Seite 32)

TECHNISCHE DATEN

CROMO 10+ CROMO 12+ CROMO 15+CROMO 8+ CROMO 12club

Verstärkerund Prozessor

Audio-Daten

Eingangssektion

Netzteil: Ringkerntransformator Ringkerntransformator Ringkerntransformator Ringkerntransformator

Pre-Amp: 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP

Class-D) Digital (Class-D) Digital (Class-D) Digital (Class-D) Digital (Class-D)

0 W

Kühlung: Konvektion Konvektion Konvektion Konvektion

Peak,RMS, Thermal Peak,RMS, Thermal Peak,RMS, Thermal Peak,RMS, Thermal Peak,RMS, Thermal

X-over Frequenz: 2100 Hz, 24 dB/oct. 2000 Hz, 24 dB/oct. 1900 Hz, 24 dB/ oct.

Frequenzgang -10 dB: 68 Hz - 20 kHz 65 Hz - 20 kHz 60Hz - 20 kHz 55 Hz - 20 kHz 47 Hz - 20 kHz

Frequenzgang +-3 dB: 80 Hz - 19 kHz 70 Hz - 19 kHz 65 Hz - 19 kHz 60 Hz - 19 kHz 52 Hz - 19 kHz

Schalldruck (max SPL): 118 dB 121 dB 123 dB 126,5 dB 128 dB

Woofer:

Treiber:

Abstrahlcharakteristik: 90°/70° x 60° CD Horn 90°/70° x 60° CD Horn 90°/70° x 60° CD Horn 90°/70° x 60° CD Horn 90°/70° x 60° CD Horn

XLR fem. Symmetrisch Symmetrisch XLR fem. Symmetrisch Symmetrisch XLR fem. Symmetrisch

Symmetrisch ,3mm Symmetrisch 6,3mm Symmetrisch 6,3mm Symmetrisch 6,3mm Symmetrisch

-40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line)

IEC, VDE IEC, VDE IEC, VDE

8,8 A 12,1 A

Ständerflansch: 36 mm 36 mm 36 mm

Einer oben Einer oben Einer oben Einer oben Einer oben

Winkel für Monitor : 45° biede Seiten 45° biede Seiten 45° biede Seiten 45° biede Seiten 45° biede Seiten

1mm Metal Metall 1mm Metall Metall 1mm Metall

x 508 x 297mm 402 x 615 x 356mm 475 x 726 x 423mm

Gewicht: ,8 kg ,7 kg kg

Optionales Zubehör: Schutzhülle Schutzhülle Schutzhülle Schutzhülle

Ringkerntransformator

Verstärker Typ: Digital (

Kraft: 30 400 W 400 W 600 W 600 W

Konvektion

Limiter:

2000 Hz, 24 dB/oct. 1900 Hz, 24 dB/ oct.

Signal input/link: XLR fem. XLR fem.

6,3mm 6

Input Sensitivity:

Netzbuchse: IEC, VDE IEC, VDE

Einschaltstrom: 5,9 A 8,8 A 12,1 A

36 mm 36mm

Griffe:

Gitter: 1mm 1mm

Maße (B x H x T): 270 x 435 x 252mm 320 402 x 615 x 356mm

7 12 kg 17 18,5 kg 22,9

Schutzhülle

1x8“ Keramik -1,5“ voice coil 1x10“ Keramik-1,5“ voice coil 1x12“ Keramik-2“ voice coil 1x12“ Keramik-2“ voice coil 1x15“ Keramik-2“ voice coil

1x1“ Kompressionstreiber 1x1“ Kompressionstreiber 1x1“ Kompressionstreiber 1x1“ Kompressionstreiber 1x1“ Kompressionstreiber

1“ voice coil Neodym 1“ voice coil Neodym 1“ voice coil Neodym 1,5“ voice coil 1,5“ voice coil

Hardware

DRIVER

CROMO 10+

WOOFER

ÉVENTS REFLEX

ÉVENTS REFLEX

PANNEAU
AMPLIFICATEUR

POIGNEÉ

SIÉGE PIED/ÉTRIER
Æ 36mm

CÔTÉ 45° CÔTÉ 45°

CROMO 10+

CROMO 12+

Le diffuseur bi-amplifieractif CROMO 10+ est équipé d'un
amplificateur numérique capable de distribuer une
puissance de400W.

Dans la partie inférieure de la box, figure un support sur
pied standard(D36mm).

Le diffuseur a également été conçu pour l'utilisation en
soutien commemoniteur (angle45°)

Le diffuseur bi-amplifieractif CROMO 12+ est équipé d'un
amplificateur numérique capable de distribuer une
puissance de600W.

un driver de compression

Dans la partie inférieure de la box, figure un support sur
pied standard(D36mm).

Le diffuseur a également été conçu pour l'utilisation en
soutien commemoniteur (angle45°).

Le diffuseur à deux voies bi-amplifié estéquipé de woofer
10” (voice coil 1,5”) etdriver au Néodyme de1” (voice coil
1”) chargéavec profilasymétrique 90°/70°x60°.

Le diffuseur est en matière plastique, également doté
d'une poignée supérieure, revêtues de caoutchouc, pour
en faciliterle transport.

Le diffuseur à deux voies bi-amplifié estéquipé de woofer
12” (voice coil 2”) et de 1” (voice
coil 1.5”)chargé avecprofil asymétrique 90°/70°x60°

Le diffuseur est en matière plastique, également doté
d'une poignée supérieure, revêtues de caoutchouc, pour
en faciliterle transport.

C

r

o

m

o

C

r

o

m

o

C

r

o

m

o

Série CROMO clubCROMO + et

DESCRIPTION

Les de la série “CROMO +” et utilisent modules amplificateur
numérique àcanaux multiplesDIGIPACK dedernière génération.

Ces amplificateurs à haute efficacité permettent d'obtenir des puissances de sorties
élevées, touten ayant des encombrementsréduits. Grâce àune puissance dissipéefaible,
le refroidissement dumodule amplificateur se fait defaçon statique, évitantle recours à la
vanne.

Le préamplificateur numérique avec traitement numérique du signal DSP (Digital Signal
Processing) gère le croisement audio des composants acoustiques, la réponse en
fréquence, lelimiteur, etl'alignement dephase.

diffuseurs “CROMO club”

La puissance douce de l'enceinte est garanti par la procédure d'initialisation, au cours de
cette phase de test, à la fois la LED LIMITER " et "READY "sont allumés en même temps
pendant environ2 secondes.

Au terme de la procédure de démarrage, sur le module d'amplification, la "READY" LED
verte clignotelentement, enl'absence de signal.
En fonctionnement normal de la "READY" LED verte actes de VU-mètre surveille le
niveau audio reproduit.
Les rouges "LIMITER" LED s'allume, pour indiquer l'intervention du circuit limiteur
interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les
surcharges.

Le diffuseur bi-amplifier actif CROMO 8+ est équipé d'un
amplificateur numérique capable de distribuer une
puissance de300W.

Dans la partie inférieure de la box, figure un support sur
pied standard(D36mm).

Le diffuseur a également été conçu pour l'utilisation en
soutien commemoniteur (anglede 45°).

CROMO 8+

Le diffuseurà deux voies bi-amplifié est équipé de woofer
8” (voice coil 1,5”) et driver au Néodyme de 1” (voice coil
1”) chargéavec profilasymétrique 90°/70°x60°

Le diffuseur est en matière plastique, également doté
d'une poignée supérieure, revêtues de caoutchouc, pour
en faciliterle transport.

CROMO 8+

CÔTÉ 45°

CÔTÉ 45°

WOOFER

DRIVER

POIGNEÉ

PANNEAU
AMPLIFICATEUR

SIÉGE PIED/ÉTRIER
Æ 36mm

ÉVENTS REFLEX

ÉVENTS REFLEX

C

a

r

a

c

te

r

i

s

ti

q

u

e

s te

c

h

n

i

q

u

e

s

Français

20

Français

C

a

r

a

c

te

r

i

s

ti

q

u

e

s te

c

h

n

i

q

u

e

s

19

PROTECTION

Grilles frontales

Etant donné l'utilisation professionnelle de ces diffuseurs, les composant sont protégés
frontalement parune tôlepercée d'une épaisseurde 1mm.

Refroidissement

Le contrôle thermique est géré par le DSP interne, qui, grâce à une capteurs, contrôle la
température de l'amplificateur et de l'alimentation pour éviter la surchauffe en limitant le
volume général. En cas de surchauffe (> 90°C), le volume décroît en fonction de
l'augmentation dela température,ce qui rendla variationimperceptible.

Le volumecorrect ainsi quetoutes les fonctionsseront automatiquement reprises,une fois
que lestempératures defonctionnement normales serontatteintes.

4)

5)

6)

7)

8) PRISE POURLE FIL D’ALIMENTATION“MAINS”

CONTRÔLE "Volume"

La commandepermet derégler le volumedu diffuseur.
Ce contrôlen'influe passur le niveaude lasortie "LINK".

Positionner le sélecteur sur LINE pour utiliser une source au niveau ligne (0dB) ou
sur MICpour utiliserun microphone.

SÉLECTEUR SENSIBILITÉ“ Sensitivity”

INTERRUPTEUR “POWER”

BLOC ÀFUSIBLES “FUSE”

L’interrupteurpermet d’allmer etd’éteindre l’enceinte.

Elle permetde brancherle cordon d’alimentaionfourni endotation.

Logement pourle fusiblede secteur.

CROMO 12 club

Le diffuseur bi-amplifier actif CROMO 12 club est équipé
d'un amplificateur numérique capable de distribuer une
puissance de400W.

un

Dans la partie inférieure de la box, figure un support sur
pied standard(D36mm).

Le diffuseur a également été conçu pour l'utilisation en
soutien commemoniteur (angle45°).

Le diffuseur à deux voies bi-amplifié estéquipé de woofer
12” (voicecoil 2”) et driver auNéodyme de 1” (voicecoil
1”) chargéavec profilasymétrique 90°/70°x60°.

Le diffuseur est en matière plastique, également doté
d'une poignée supérieure, revêtues de caoutchouc, pour
en faciliterle transport.

C

r

o

m

o

C

r

o

m

o

C

a

r

a

c

te

r

i

s

ti

q

u

e

s te

c

h

n

i

q

u

e

s

Français

22

Français

C

a

r

a

c

te

r

i

s

ti

q

u

e

s te

c

h

n

i

q

u

e

s

21

CROMO 15+

Le diffuseur bi-amplifieractif CROMO 15+ est équipé d'un
amplificateur numérique capable de distribuer une
puissance de600W.

un driver de compression

Dans la partie inférieure de la box, figure un support sur
pied standard(D36mm).

Le diffuseur a également été conçu pour l'utilisation en
soutien commemoniteur (angle45°).

Le diffuseur à deux voies bi-amplifié estéquipé de woofer
15” (voice coil 2”) et de 1” (voice
coil 1.5”)chargé avecprofil asymétrique 90°/70°x60°

Le diffuseur est en matière plastique, également doté
d'une poignée supérieure, revêtues de caoutchouc, pour
en faciliterle transport.

CROMO 12+ CROMO 15+ CROMO 12 club

WOOFER

DRIVER

ÉVENTS REFLEX

ÉVENTS REFLEX

PANNEAU
AMPLIFICATEUR

POIGNEÉ

CÔTÉ 45°CÔTÉ 45°

SIÉGE PIED/ÉTRIER
Æ 36mm

COMMANDES ET FONCTIONS

FAÇADE AMPLIFICATEUR (Référence page 25)

1) “Inputs”

INDICATEURLUMINEUX “Ready”

CONNECTEURS D'ENTRÉE

2) INDICATEUR LUMINEUX“Limter”

3)

Ces Entrées symétriques peuvent être utilisées pour la connexion de microphones
symétriques ou asymétriques ou de sources au niveau ligne (0dB) (par ex.
préamplificateur, table de mixage, platine cassette, lecteur CD, instrument de
musique, ...).
La sortie est reliée en parallèle à l'entrée et peut être utilisée pour transmettre un
signal audio en entrée à un autre diffuseur amplifié, à un enregistreur ou à un
amplificateur supplémentaire.

Cet indicateurs'allume de couleurrouge pourindiquer l'intervention ducircuit limiteur
interne quiévite ladistorsion del'amplificateur etprotège leshaut-parleurs contre les
surcharges

L'indicateur lumineux“READY” s'allume decouleur vert pour indiquerque le diffuseur
est alluméet le fonctionnement correct del'amplificateur. En fonctionnementnormal
la LEDactes deVU-mètre surveille leniveau audioreproduit.

C

a

r

a

c

te

r

i

s

ti

q

u

e

s te

c

h

n

i

q

u

e

s

Français

24

Français

C

a

r

a

c

te

r

i

s

ti

q

u

e

s te

c

h

n

i

q

u

e

s

23

CLASSIFICATION EMI

En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une
utilisation enenvironnement électromagnétiqueE3 ou inferieur(E2,E1).

INSTALLATION DU DIFFUSEUR

ATTENTION

Installer le diffuseur de façon stable et sûre afin d'éviter toute condition de danger
pour l'intégritédes personnes,animaux et desstructures.

Afin d'éviter les conditions de danger, ne pas superposer entre eux plusieurs diffuseurs
sans systèmes d'ancrage appropriés. Avant de suspendre le diffuseur, contrôler tous les
composants à utiliser, qui ne doivent présenter aucun dommage, aucune déformation ou
partie manquante ou abimée qui seraient susceptibles de réduire la sécurité de
l'installation.
Lors del'utilisation enespace aérés, éviterles lieuxexposés aux intempéries.

Le diffuseur estfourni parl'entreprise quile fabriqueet il estprédisposé pourl'utilisation:

- en appui(Fig. 1page 32)

- au sol(comme

- sur supportmât.

écran) (Fig.2page 32)

ATTENTION

Ne jamais utiliser les poignées pour suspendre l'enceinte!

C

r

o

m

o

DONNES TECHINIQUES

CROMO 8+ CROMO10+ CROMO 12club CROMO 12+ CROMO 15+

Amplificateur etprocesseur

Les données audio

Section d'entrée

Matériel

Typologie de pouvoir: Trasformateur toroïdal Trasformateur toroïdal Trasformateur toroïdal Trasformateur toroïdal Trasformateurtoroïdal

Pre-Amplificateur: 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP 24bit 48KHz DSP

Typologie amplificateur: Class-D) Digital (Class-D) Digital (Class-D) Digital (Class-D) Digital (Class-D)

Puissance: 300 W 400 W 600 W

Refroidissement: Convection, no fan Convection, no fan Convection, no fan Convection, no fan Convection, no fan

Limiteur: Peak,RMS, Thermal Peak,RMS, Thermal Peak,RMS, Thermal

X-over fréquence: 2100 Hz, 24 dB/oct. 2000 Hz, 24 dB/oct. 1900 Hz, 24 dB/ oct.

Réponse en fréquence -10 dB: 68 Hz - 20 kHz 65 Hz - 20 kHz 60 Hz - 20 kHz 55 Hz - 20 kHz 47 Hz - 20 kHz

Réponse en fréquence+ -3 dB: 80 Hz - 19 kHz 70 Hz - 19 kHz 65 Hz - 19 kHz 60 Hz - 19 kHz 52 Hz - 19 kHz

Pression sonore (max SPL): 118 dB 121 dB 123 dB 126,5 dB 128 dB

Woofer:

Dispersion: 90°/70° x 60° 90°/70° x 60 90°/70° x 60° 90°/70° x 60° 90°/70° x 60°

XLR fem. Symétrique Symétrique Symétrique XLR fem.Symétrique XLR fem.Symétrique

6,3mm JACK Symétrique 6,3mm JACK Symétrique 6,3mm JACK Symétrique

Entrée sensibilité: -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line)

Alimentation: IEC, VDE IEC, VDE IEC, VDE

8,8 A 12,1 A

Siége pied/étrier 36 mm 36mm 36mm

Poigneé: un au haut (avec gomme) un au haut (avec gomme) un au haut (avec gomme) un au haut (avec gomme) un au haut (avec gomme)

Utilissation au sol: 45° écran écran écran 45° écran 45° écran

1mm Métal Métal Métal 1mm Métal 1mm Métal

x 435 x 252mm 402 x 615 x 356mm x 726 x 423mm

Poids: ,8 kg 17,7 kg kg

Accessoires en option: Couvrir Couvrir Couvrir Couvrir Couvrir

Digital (

400 W 600 W

Peak,RMS, Thermal Peak,RMS, Thermal

2000 Hz, 24 dB/oct. 1900 Hz, 24 dB/ oct.

Signal input/link: XLR fem. XLR fem.

6,3mm JACK Symétrique 6,3mm JACK Symétrique

-40dBu/0dBu (Mic/Line) -40dBu/0dBu (Mic/Line)

IEC, VDE IEC, VDE

Courant d'appel 5,9 A 8,8 A 12,1 A

: 36 mm 36mm

45° 45°

Grille: 1mm 1mm

Dimensions (W x H x D): 270 320 x 508 x 297mm 402 x 615 x 356mm 475

7 12 kg 18,5 kg 22,9

1x8“ Ceramic - 1,5“ voice coil 1x10“ Ceramic-1,5“ voice coil 1x12“-2“ voice coil 1x12“-2“ voice coil 1x15“-2“ voice coil

Driver: 1x1“ compression driver 1x1“ compression driver 1x1“ compression driver 1x1“ compression driver 1x1“ compression driver

1“ voice coil Neodymium 1“ voice coil Neodymium 1“ voice coil Neodymium 1,5“ voice coil 1,5“ voice coil

2625

1

2
3

4

5

7

6

8

SENSITIVITY

MAX0

LINE

0dB

MIC

-40dB

VOLUMELIMITER

READY

Made in China

110-120V~ 50-60Hz

“CAUTION”

TO PREVENT ELECTRICALSHOCK

DO NOT REMOVE COVER

“AVIS”

RISQUE DE CHOCH ELECTRIQUE

NE PAS OUVRIR

FUSE MAINSPOWER

220-240V~ 50-60Hz

CROMO

NPUTS

0

I

PUSH

AMPLIFICATORE -AMPLIFIER

- AMPLIFICATEURSVERSTÄRKER

SCHEMA A BLOCCHI - BLOCK DIAGRAM
BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS

L

N

MAINS

FUSE

POWER
SWITCH

TRANSFORMER

LIMITER READY

VOLUME

Class D

AMPLFIER CROMO

DSP

igital ignal rocessingDSP

Class D

WOOFER 8”

DRIVER

INPUTS

SENSITIVITY

INTERNAL

POWER
SUPPLY

300W

CROMO 8 +

DIGIPACK

L

N

MAINS

FUSE

POWER
SWITCH

TRANSFORMER

LIMITER READY

VOLUME

Class D

AMPLFIER CROMO

DSP

igital ignal rocessingDSP

Class D

WOOFER 10”

DRIVER

INPUTS

SENSITIVITY

INTERNAL

POWER
SUPPLY

400W

CROMO 10 +

DIGIPACK

Digital Power

ANGOLO DI COPERTURA TROMBA/ HORN COVERAGE

HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE

ANGLE

70°

60°

Long throw

Near field

90°

70°

90°

2827

L

N

MAINS

FUSE

POWER
SWITCH

TRANSFORMER

LIMITER

READY

VOLUME

Class D

AMPLIFIER CROMO

DSP

igital ignal rocessingDSP

Class D

WOOFER 12”

DRIVER

INPUTS

SENSITIVITY

INTERNAL

POWER
SUPPLY

600W

CROMO 12 +

DIGIPACK

Class D

Class D

C

r

o

m

o

L

N

MAINS

FUSE

POWER
SWITCH

TRANSFORMER

LIMITER READY

VOLUME

Class D

AMPLIFIER CROMO

DSP

igital ignal rocessingDSP

Class D

WOOFER 15”

DRIVER

INPUTS

SENSITIVITY

INTERNAL

POWER
SUPPLY

600W

CROMO 15 +

DIGIPACK

Class D

Class D

L

N

MAINS

FUSE

POWER
SWITCH

TRANSFORMER

LIMITER READY

VOLUME

Class D

AMPLFIER CROMO

DSP

igital ignal rocessingDSP

Class D

WOOFER 12”

DRIVER

INPUTS

SENSITIVITY

INTERNAL

POWER
SUPPLY

400W

CROMO 12 club

DIGIPACK

3029

DIMENSIONI / DIMENSIONS

ABMESSUNGEN / DIMENSIONS

DIMENSIONI / DIMENSIONS

ABMESSUNGEN / DIMENSIONS

CROMO 8 + CROMO 10 +

CROMO 12 +
CROMO 12 club

C

r

o

m

o

C

r

o

m

o

C

r

o

m

o

320 mm

297 mm

402 mm

356 mm

270 mm

252 mm

435 mm

45°

45°

45°

C

r

o

m

o

C

r

o

m

o

C

r

o

m

o

508 mm

615 mm

UTILIZZO IN APPOGGIO - SUPPORTED USE
ANWENDUNG - UTILISATION EN APPUI

Fig. 1
Abb.1

Fig. 2
Abb.2

UTILIZZO A PAVIMENTO (MONITOR) - FLOOR USES (MONITOR)
VERWENDUNG AUF DEM BODEN (MONITOR) - UTILISATION AU SOL (ÉCRAN)

3231

C

r

o

m

o

C

r

o

m

o

C

r

o

m

o

DIMENSIONI / DIMENSIONS

ABMESSUNGEN / DIMENSIONS

CROMO 15+

C

r

o

m

o

475 mm

423 mm

45°

C

r

o

m

o

726mm

Anello

Gambo

Punta = Positivo/Caldo/Fase +VE

Anello = Negativo/Freddo/Fase -VE

Punta Gambo

Punta = Segnale

Gambo=Schemo/Massa/Terra

Funzionamento sbilanciato con
connettore jack 1/4” (6,3mm)

1

2

3

Ingresso

XLR - maschio

Pin 3 =Negativo/Freddo/Fase -VE

1

2

3

Funzionamento sbilanciato con
connettore XLR

Ingresso

XLR - maschio

Pin 2 = Positivo/Caldo/Fase +VE

Pin 1 =Schermo/Terra/Massa

Pin 3 = Connesso al Pin 1

Funzionamento bilanciato con
connettore jack 1/4” (6,3mm)

Gambo=Schemo/Massa/Terra

Punta

Funzionamento bilanciato con
connettore XLR

Pin 2 = Positivo/Caldo/Fase +VE

Pin 1 =Schermo/Terra/Massa

Tip = Positive/Hot/+VE Phase

Balanced use of stereo 1/4” jack plug

Tip

Sleeve

Tip = Signal

Sleeve=Screen/Ground/Earth

Unbalanced use of stereo 1/4” jack plug

Balanced use with XLR connectors

Input

XLR - male

Pin 2 = Positive/Hot/+VE Phase

Pin 3 =Negative/Cold/-VE Phase

Pin 1 =Screen/Ground/Earth

Unbalanced use with XLR connectors

Input

XLR - male

Pin 2 = Positive/Hot/+VE Phase

Pin 1 =Screen/Ground/Earth

Pin 3 = Link to Pin 1

Ring=Negative/Cold/-VE Phase

Sleeve=Screen/Ground/Earth

Sleeve

Ring

Tip

COLLEGAMENTI - CONNECTIONS - ANSCHL BRANCHEMENTSÜSSE -
