Değerli Daxom Kullanıcısı,
Güvenlik Uyarıları
Cihazın fonksiyonunu doğru olarak yerine getirmesi ve güvenliğiniz için
cihazın montaj ve kullanımı esnasında kullanma kılavuzunda belirtilen
talimatlara uyunuz.
Yetkisiz olarak montaj veya bakım yapılması halinde, cihaz garanti
kapsamından çıkacaktır. Buna ek olarak üründe meydana gelebilecek bir
bozukluk veya kazadan firmamız sorumlu olmayacaktır.
Lütfen bu kullanma kılavuzunu daha sonra referans almak üzere iyi koşullarda
saklayınız.
1. Şofben montajı yetkili personel tarafından yapılmalıdır. Lütfen yetkili gaz
idaresi tarafında yetkilendirilmiş(EGO, İGDAŞ, BOTAŞ, İZGAZ, vs) yetkili
satıcılarımız ile temasa geçiniz. Cihazı kendiniz çalıştırmayı denemeyiniz
2. LPG gazı kullanmanız halinde şofbeninizi toprak seviyesinin altında kalan
yerlere monte etmeyiniz.
3. Şofbeninizin kullanacağınız gaz tipine uygun olup olmadığını mutlaka
kontrol ediniz.
4. Hortum bağlantılarını güvenli bir şekilde yapınız.
5. Şofben temiz hava/atık gaz bacasının havalandırma boşlukları, aydınlık
vs. gibi ortamlara monte edilmemesine dikkat ediniz. Bu konuda yetkili
servis veya firmalara danışınız.
6. Cihaz 220-240Volt gerilim ile çalışmaktadır. Şebeke geriliminin 220-240
Volt olmasını sağlayınız.
7. Şofbeniniz yoğuşmalı hermetik olduğundan normal baca bağlantısına
sahip değildir. Bu nedenle taze hava/atık gaz boru sisteminin
kullanılması zorunludur. Normal bacalara kesinlikle bağlamayınız.
8. Şofben çalıştırılmadan önce yoğuşma suyu toplama kabı su ile
doldurulmalıdır. Yoğuşma toplama kabı doldurulmadan cihaz kesinlikle
çalıştırılmamalıdır.
9. Şofbenin Sanayi Bakanlığı tarafından belirtilen kullanım ömrü 10 yıldır.
2
3
Dijital sabit su sıcaklığı ayarlama özelliği sayesinde su sıcaklığı ayarladığınız
1. ŞOFBENİNİZİN ÖZELLİKLERİ VE KARAKTERİSTİKLERİ
derecede sabit kalır.
Yakıt tasarrufu cihazınız istenilen sabit su sıcaklığında çalışabildiği için düşük
su sıcaklıklarında yakıt sarfiyatı azalmaktadır.
Otomatik su kontrollü açma/kapama sistemi ile su valfı açıldığında şofben
otomatik olarak yanacak ve sıcak su akışı sağlanacaktır. Su valfı
kapatıldığında sıcak su çıkışı duracak ve alev otomatik olarak sönecektir.
Düşük basınçlı su ile çalışabilme özelliği sayesinde yüksek apartman
dairelerinde oluşan düşük su basıncı probleminden etkilenmez. 3 mSS
Sıcaklık kontrol ayar butonları kullanıcıların arzu ettikleri farklı su sıcaklığını
elde etmelerini kolaylaştırmaktadır.
Yüksek basınç emniyet sistemi ile su basıncı gereğinden yüksek olduğunda
güvenlik valfı devreye girerek fazlalık suyu dışarı tahliye edecektir.
Yüksek sıcaklık emniyet sistemi ile suyun gereğinden fazla ısınması halinde
gaz otomatik olarak kesilecek ve şofbenin zarar görmesi engellenecektir.
Şofben içerisindeki tutuşma öncesi üfleme (hava fanı tutuşmadan 2~4 saniye
önce hava üfler.) ve servis sonrası üfleme ( hava fanı su kesildikten ve alev
söndükten sonra 10 saniye boyunca hava üflemeyi sürdürür.) özellikleri ile
cihaz içindeki gazlar egzost edilir.
Yanma sisteminin emniyetli ve güvenilir tasarımı sayesinde, hava yanmayı
sağlamak amacıyla ortam dışından fan ile alınır ve yanma sonrası tekrar
dışarı verilir.
Sürekli elektronik tutuşturma sistemi ile tutuşturmada %100’lük bir başarı elde
edilir.
Cihaz çok amaçlı emniyet sistemi ile donatılmıştır. Güç kesintisi, fan arızası,
atık gaz borusunun tıkanması veya güçlü ters rüzgar esintilerinde şofbene
tekrar güç verilse dahi şofben gazı otomatik olarak kesecek ve otomatik
tutuşturma sistemini devre dışı bırakacaktır. Bu durumda şofbenin yeniden
çalıştırılması gerekecektir.

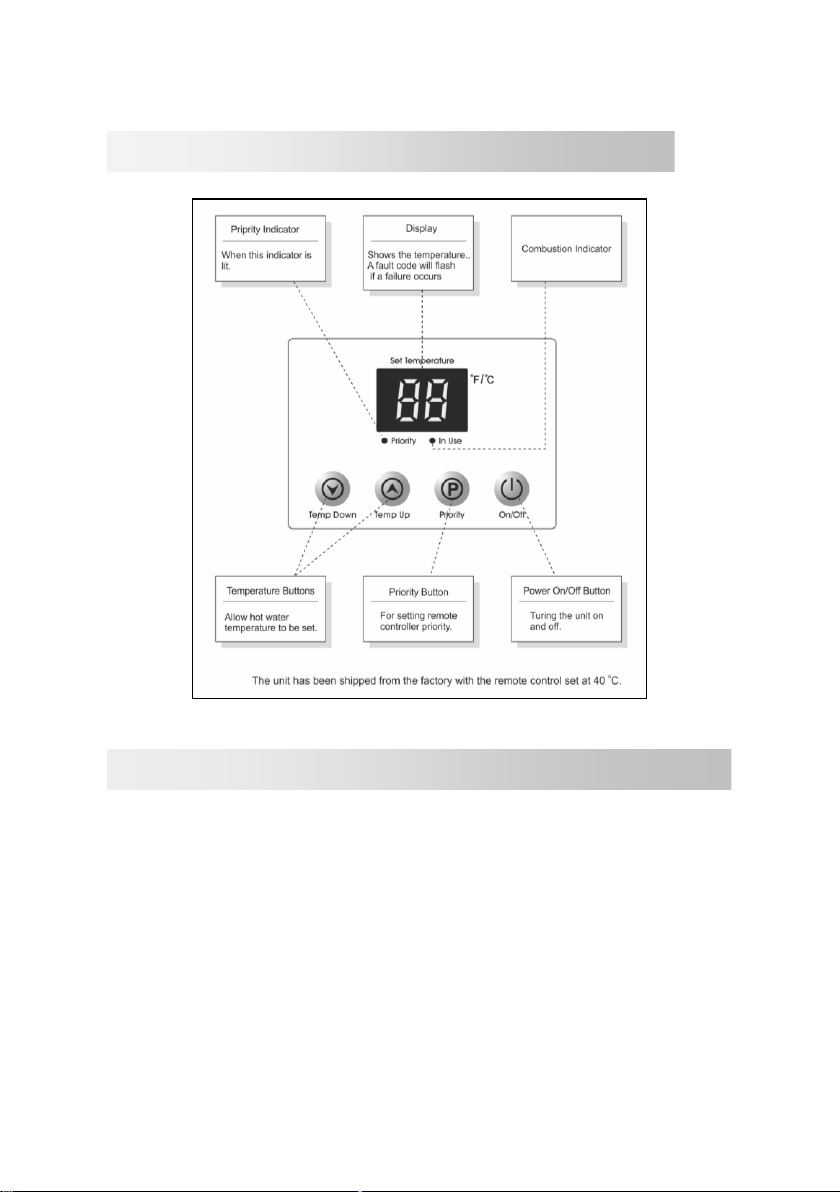

LCD ekran ve uyarı ışıkları ile su sıcaklığı set değerini ve cihazın çalışma
durumunu izleyebilirsiniz.
4

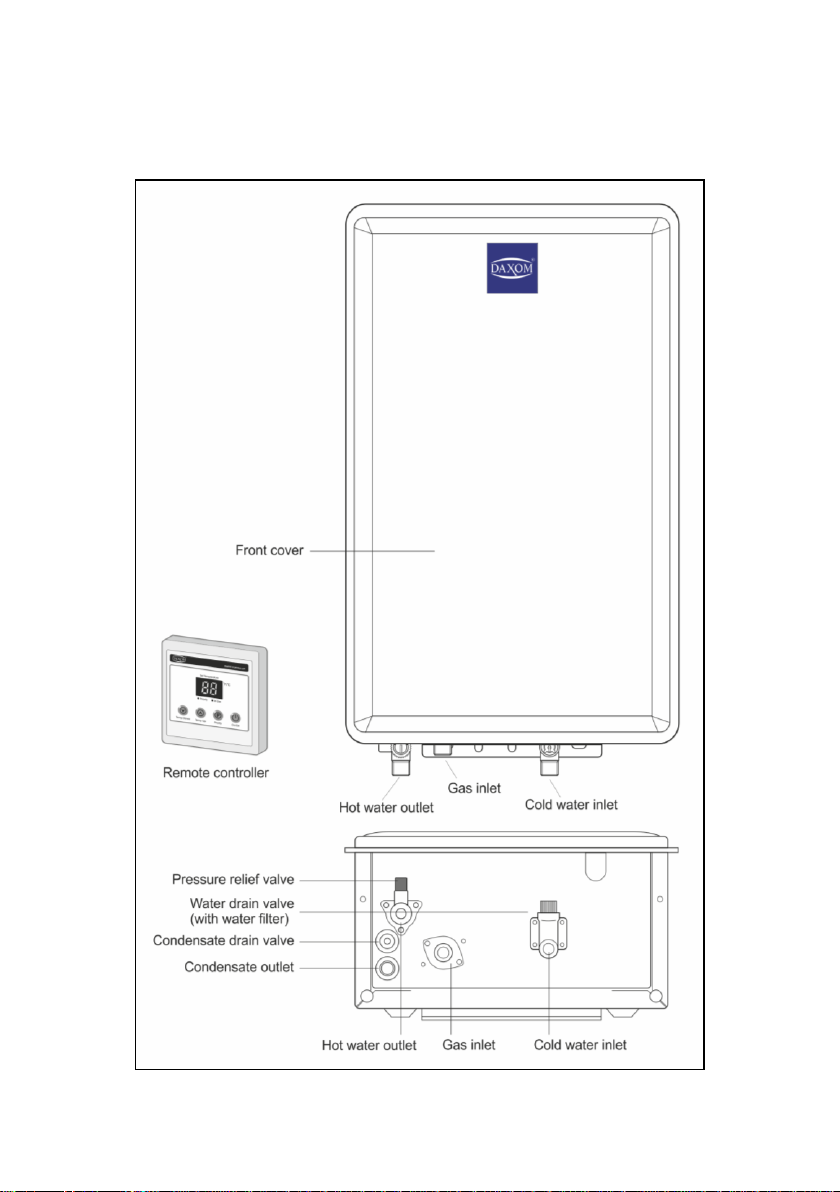

2. ŞOFBENİNİZİN KONFİGÜRASYONU
5
6
Ürün Adı
Ani Su Isıtıcı Gazlı Şofben
Model
UKDAX-20BT
UKDAX-33BT
Montaj Tipi
Bina İçi Duvar Montajı
Baca Tipi
Doğrudan Havalandırma / Kapalı
Yanma
Boyutlar (mm)
En
400
450
Boy
200
220
Yükseklik
645
700
Ağırlık (Kg)
23
29
Ateşleme
Direk Ateşleme
Gaz Kontrol Metodu
Modülasyon
Bağlantı
Ölçüleri
Gaz Girişi (“)
3/4
Su Girişi (“)
1/2
3/4
Sıcak Su Çıkışı (“)
1/2
3/4
Gaz Tüketimi
LPG kW (kg/h)
37,8 (2,71)
60,5 (4,33)
NG Kw (kcal/h)
37.8 (32,508)
60.5 (52,030)
Verimlilik (%)
LPG
93,8
95,8
NG
93,8
95,8
Min. Çalışma Basıncı (Bar)
0,3
Max. Çalışma Basıncı (Bar)
10
Elektrik Bağlantısı (V / Hz)
220 / 50
Güç Tüketimi (W)
60
88
Baca Ölçüsü
(mm)
Temiz Hava
60
100
Atık Gaz
100
100
Max. Sıcak Su
Kapasitesi
(lt/dak.)
ΔT 25oC
20.0
33.0
ΔT 40oC
12.5
20.0
3. TEKNİK BİLGİLER
7
Uyarı: Şofben montajı yetkili personel tarafından yapılmalıdır. Lütfen yetkili
4. ŞOFBENİNİZİN MONTAJI
4.1 Montaj Şartları ve Güvenlik Uyarıları
4.2. Şofbenin Duvara Montajı
gaz idaresi (EGO, İGDAŞ, BOTAŞ, İZGAZ, vb) tarafından yetkilendirilmiş
taahhüt firmaları ile temasa geçiniz. Cihazı kendiniz çalıştırmayı denemeyiniz.
Atık gaz borusu binanın genel bacasına veya havalandırma boşluğuna monte
edilmemelidir. Atık gaz borusunun mutlaka bina dışına çıkışı olmalı ve
egzozun bina dışındaki açık kısmından itibaren en az 500 mm boşluk
olmalıdır. Hava giriş borusunun açık ucu monte edildiği duvardan en az 100
mm uzakta olmalıdır.
Cihaz veya baca içinde yoğuşan suyun cihaza bağlı yoğuşma hortumundan
tahliye edilebilmesi için, atık gaz borusu yatayla 3 derece açı yapacak şekilde
uç kısmı yukarıya eğimli yerleştirilmelidir.
Cihaz çalıştırılmadan önce yoğuşma suyu toplama kabı su ile doldurulmalıdır.
Atık gaz borusuna yönelik güçlü rüzgar esintilerinden mümkün olduğunca
kaçınınız. Geri akış cihazın fonksiyon dışı kalmasına sebep olabilir.
Şofbenin monte edildiği ortam onarım veya bakım esnasında bloke edici,
engelleyici parça ve çıkıntılardan uzak olmalı; cihazın çevresinde tamir ve
bakım için yeterli boşluk bulunmalıdır.
Yanıcı veya patlayıcı madde ve eşyalar şofbenden kesinlikle uzak tutulmalıdır.
Atık gaz borusu gerektiğinde uzatılabilir fakat toplam boru uzunluğu 4 metre’yi
aşmamalıdır. Uzatma borusu DAXOM tarafından sağlanmalıdır. Uzatma için
2‘den fazla dirsek kullanılmamalı(orijinal dirsek dahil), borular uygun olarak
sabitlenmelidir.
Montaj sonrası duvarda atık gaz borusu için açılan delik yanmaya dayanıklı
malzeme ile doldurulmalı ve yalıtılmalıdır.
Şofbenin elektrik bağlantısı topraklamalı olmalı ve 2 amper sigorta
bulunmalıdır.
Şofbeninizin monte edildiği duvar şofben ağırlığını taşıyabilecek kadar
mukavim olmalıdır.
Şofbeninizi güç kaynakları üzerine monte etmeyiniz.
Yukarıda belirtilen şartlara uygun olarak seçilen bir yere şofben ile birlikte
verilen askı saçı üzerindeki deliklere göre duvara vida deliklerini deliniz ve
dübelleri çakınız. Ø10 mm çaplı vidaları kullanarak askı saçını duvara
8
sabitleyiniz. Gerektiğinde askı saçını duvara sağlam olarak sabitlemek için
4.2.1. Atık Gaz Borusunun Montajı
ilave önlemler alınız.
Aşağıdaki şekilde verilen baca ölçülerine göre 100 mm çaplı (UKDAX-20BT
modeli için) veya 2 adet 100 mm çaplı (UKDAX-33BT modeli için) baca
borusu deliğini deliniz.
Şofbeni duvara sağlam olarak sabitlenmiş askı saçı üzerine şekilde
gösterildiği gibi yukarıdan aşağıya doğru geçirerek yerine tam oturtunuz.
Şofbenin askı saçı üzerine tam olarak oturduğundan emin olunuz.
Yoğuşmalı şofbenlerde, bu cihaza uygun özellikli baca kullanılmalıdır. Baca
malzemesi paslanmaz çelik veya baca gazı sıcaklığına dayanıklı plastik
malzemeden olmalıdır. Taze hava / atık gaz borusunu açıklıkları dışarıda
kalacak şekilde egzoz için önceden delinmiş deliğe yerleştiriniz. Dirsek
parçasının ilgili ucu şofben bacasına ve diğer ucu da atık gaz borusuna
geçecek şekilde monte ediniz. Atık gaz borusu yatayla 3 derece açı yapacak
şekilde uç kısmı yukarıya eğimli yerleştirilmelidir.
9
10
4.2.1.a. Atık Gaz Borusunun Üst-Yan Montajı
Cıvatayı şofben üzerindeki montaj halkalarına sokunuz. Cıvatanın üzerindeki
somunu sıkarak şofbeni sabitleyiniz. Taze hava / atık gaz çıkışı dışa gelecek
şekilde boruyu daha önceden duvarda açılmış olan deliğe monte ediniz.
Dirsek parçasını uçları ilgili şofben bacası ve boruya gelecek şekilde
bağlayınız.
Duvar üzerinde atık gaz borusu için açılan deliği yanmaya dayanıklı bir
malzeme ile doldurup yalıtınız. Yalıtımın iyi yapıldığına ve borunun ileriki
zamanlarda düşmeyeceğine emin olunuz.
11
Şofbeni monte ederken herhangi bir kazadan sakınmak için dikkatli olunuz.
4.2.2. Su, Gaz ve Yoğuşma Suyu Bağlantılarının Yapılması
Atık gaz borusunun düşmeyecek şekilde sabitlendiğine emin olunuz.
Cihazınızın soğuk su girişini soğuk su şebeke borusuna ½‘’ flex boruyla
(UKDAX-20BT model için) veya ¾” flex boruyla (UKDAX-33BT model için)
bağlayınız. Cihaz su girişlerinde giriş çapına uygun pislik tutucu bulunmalıdır.
Bağlantılarda sızdırmazlığı sağlamak için uygun özellikli conta ve sızdırmazlık
malzemesi kullanılmalıdır. Şebeke suyu boru hattında gerektiğinde suyu
kesebilmek amacıyla mutlaka bir vana bulunmalıdır.
Şofbenin sıcak su çıkışını tesisatınızın sıcak su borusuna ½‘’ flex boruyla
(UKDAX-20BT model için) veya ¾” flex boruyla (UKDAX-33BT model için)
bağlayınız.
Gaz bağlantısında mutlaka TSE li vana ve ¾” flex boru kullanınız, bağlantıda
kesinlikle teflon kullanmayınız. Gaz giriş vanasından sonra uygun özellikli gaz
filtresi kullanılmalıdır.
Yoğuşma suyu bağlantısı kapalı gidere yapılmalıdır. Uygun esnek bağlantı
hortumumun bir ucu cihaz altındaki yoğuşma giderine sıkıca geçirilmeli diğer
ucu en yakın kapali gidere bağlanmalıdır.
12
4.2.3. Yoğuşma Toplama Kabının Doldurulması
Şofbenin montajını tamamladıktan sonra şofbeni çalıştırmadan önce
yoğuşma tıkacını su ile doldurulmalıdır. Eğer şofben yoğuşma kabında su
olmadan çalışır ise baca gazı cihazın bulunduğu ortama girecektir. Yoğuşma
toplama kabını baca bağlantısından ( şofbenin üstünde) veya şofbenin
içindeki yardımcı eşanjördeki lastik hotumdan doldurun. Yoğuşma toplama
kabı yılda bir kez temizlenmelidir.
13
5. ŞOFBENİN KULLANIMI
5.1. Şofbenin Çalıştırılması ve Ayarlanması
Şofbenin ilk çalıştırmasını yetkili servis yapmalıdır. Bunun için bulunduğunuz
bölgedeki yetkili servis ile irtibata geçiniz. Kullanılan gaz tipinin marka
plakasında belirtilen tip ile aynı olduğundan emin olunuz. Cihazın tüm
bağlantılarının doğru ve eksiksiz olduğundan emin olunuz.
Şofbeni çalıştırmadan önce aşağıda yapılan açıklamaları sırası ile takip
ediniz.
14

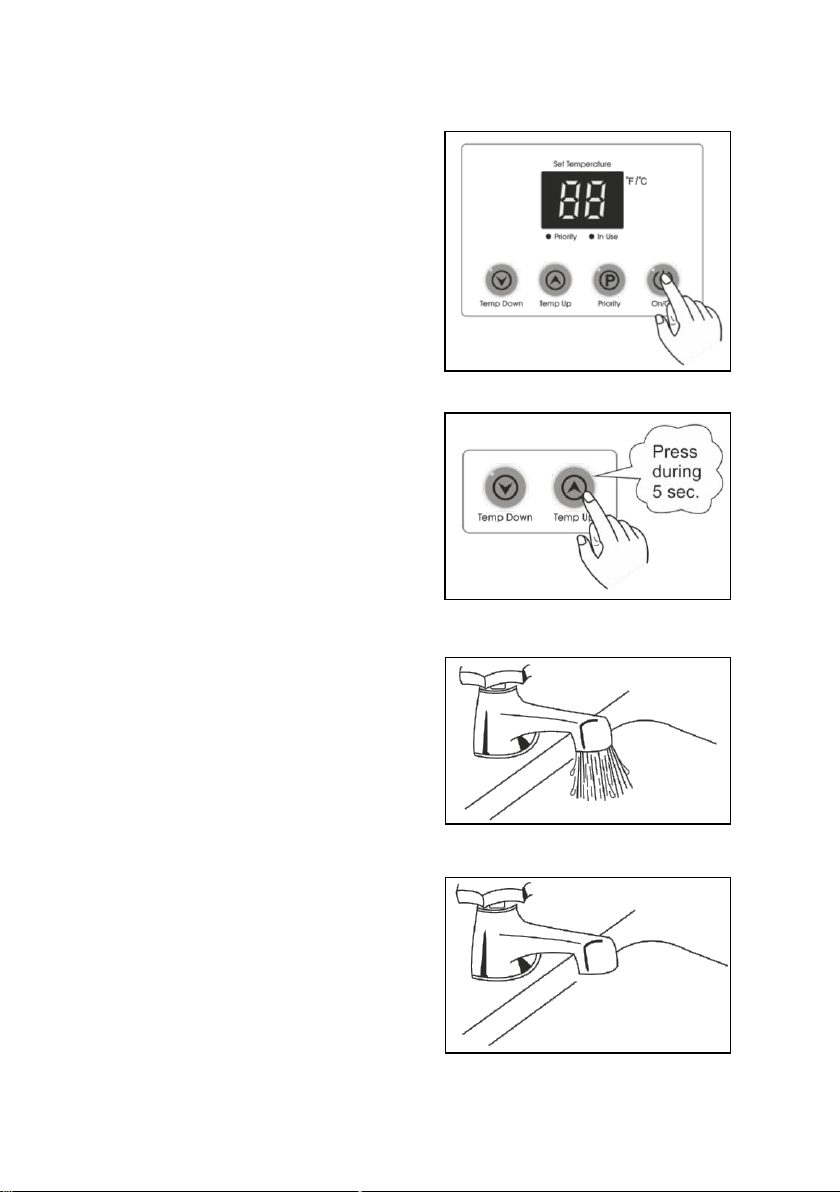

1- ON / OFF Düğmesine Basınız
Cihaz aktif hale gelecek ve sıcaklık
derecesi uzaktan kumanda ekranında
görünücektir. (Cihaz fabrika
ayarlarında uzaktan kumanda ile 40
derece olarak ayarlanmıştır)
2- istediğiniz Su Sıcaklığını
Ayarlayınız
“TEMP DOWN”, “TEMP UP”
düğmelerine basın. (Sıcak su tedarik
aralığı 37
o
C~45oC, 47oC, 48oC, 50oC,
55oC, 60oC, 65oC, 70oC) Her zaman
kullanımdan önce dereceyi kontrol
ediniz. Sıcaklık 37oC~45
o
C arasında
1oC artar. 50oC~70oC üstünde sıcaklıkta kullanmak istenildiğinde “UP”
düğmesine 5 saniye basınız. Derece değişecektir.
3- Sıcak Suyu Açınız
Cihaz otomatik ateşleme yaparak
çalışmaya başlayac ve sıcak su
verecektir.
4- Sıcak Suyu Kapatınız
Cihaz otomatik olarak duracaktır. Fan
bir kaç saniye çalıştıktan sonra
duracaktır.
15
5.2.Şofbenin Kapatılması
5.3. Alınması Gereken Önlemler
5.4. Yangın Önlemleri
Evlerde tavsiye edilen sıcaklık max 45 oC, dir. 50 oC üzerindeki sıcak su
yanığa yol açabilir.
Kullanımdan sonra gaz ve suyu kapatınız, ardından şofbeni kapatmak için güç
kaynağı bağlantısını kesiniz. (Sigorta veya priz yardımı ile)
Kullanılan gazın marka plakasında belirtilen gaz tipi ile aynı olduğundan emin
olunuz. Uygun olmayan tipte gaz kullanımı kazaya neden olabilir.
Yetkisiz olarak şofbenin onarımı tehlikelidir ve kazalara neden olabilir.
Kullanım sonrası şofbenin kapalı ve gaz kaynağının kesilmiş olduğundan emin
olunuz.
Bağlantı yerlerini gaz sızıntısına karşı düzenli olarak sabun köpüğü ile kontrol
ediniz. Şofbenin etrafında yeterli boşluk olduğundan emin olunuz. Muhtemel
gaz sızıntısına karşı her zaman tedbirli olun ve gaz kokusu ile
karşılaşıldığında kapı ve pencereleri açarak ortamı havalandırın ve acil olarak
gaz vanalarını kapatınız. Gaz odayı tamamen terk etmeden önce kesinlikle
oda içerisinde telefon görüşmesi yapmayınız, ışıkları açıp kapatmayınız,
elektrik prizlerine fiş takmayınız veya prizden fiş çıkartmayınız. Böyle bir
durumda oluşacak herhangi bir alev veya kıvılcımın yangın veya patlamaya
sebep olacağını unutmayınız. Boruları kontrol edin, sızıntı olan yerleri tekrar
monte edin veya yenisi ile değiştiriniz. Borulardan kaynaklanmayan bir gaz
sızıntısı durumunda servis departmanına veya ilgili gaz idaresi birimine
danışınız.
Gaz borularını düzenli olarak kontrol ederek, eskimiş veya çatlak boruları
acilen değiştiriniz.
LPG ile çalışan şofbenlerde alevde kararsız bir hal görüldüğünde yüksek bir
ihtimal ile gaz kontrol sistemi çalışmamaktadır. Şofbeni kullanmayı
durdurunuz ve yetkili bir teknisyene cihazı incelettirin ve onartınız. Şehir gazı
veya doğal gaz ile çalışan şofbenlerde kazaya karşı şofbeni durdurunuz.
Evden dışarı çıkacağınız zaman şofben ve gazı kesinlikle açık bırakmayınız.
Yanıcı veya patlayıcı madde ve eşyaları kesinlikle şofbenin yanında
bulundurmayınız.
16
Yeni monte şofbenleri dikkatlice kontrol edin ve kullanıma başlamadan önce
6. ONARIM ve SERVİS
5.5. Güvenli Kullanım İçim
doğru çalıştığına emin olunuz.
Alev söndükten sonra yeniden yakmak için 10~20 saniye kadar bekleyiniz.
Şofben içerisindeki suyu içmeyiniz.
Gerekli önlemler alınmadığı takdirde ortam sıcaklığının sıfırın altına düştüğü
durumlarda şofben içerisinde kalan su donarak cihazınıza zarar verebilir.
Aşağıdaki bilgileri izleyerek bu durumu engellemeniz mümkündür.
Donmayı önleme manuel sistem:
Kışın donma tehlikesi olduğunda, su ısıtıcısının içinin boşaltılması gerekir.
Bunun için;
Gaz girişini kapatınız
Su girişini kapatınız
Sıcak su musluklarını açınız
Şofbeninizin donma koruması sayesinde ortam sıcaklığının sıfırın altına
düştüğü durumlarda dahi içersinde kalan suyun donması önlenebilir. Ancak bu
korumanın devreye girmesi için kullanmadığınız durumlarda bile şofbenin
elektrik ve doğalgaz bağlantısını kesmemeniz gerekmektedir. Bu durumda
şofbeninizin, ortam sıcaklığı belirli bir düzeye düşrüğünde otomatik olarak kısa
bir süre çalışarak suyu ısıtacak ve donmayı önleyecektir. Bu sistemin
çalışabilmesi için elektrik bağlantısını kesmemeniz ve lcd ekranının ışıklarının
yanık durumda yani cihazın açık durumda olması gerekir.
Kullanım sırasında ve kullanımdan kısa süre sonra atık gaz borusuna
kesinlikle dokunmayınız (Deri yanıklarına karşı).
Şofbenin arıza yapması durumunda panik yapmayınız ve ısıtıcıyı kullanmayı
durdurunuz. Gazı ve elektriği kesiniz. Servis departmanı veya yetkili bir
teknisyene danışınız.
Ürünün garanti süresi boyunca kullanıcıya ücretsiz servis sağlamaktayız.
Kullanım sırasında bir problemle karşılaştığınızda lütfen satış sonrası
hizmetler departmanımız ile temasa geçiniz. Cihazın yetkisiz olarak onarım ve
bakımı cihazı garanti kapsamından çıkartacaktır. Daha sonra olacak olan
arıza ve kazalardan firmamız sorumlu olmayacaktır
17
Arıza Kodları
Arıza
Kodu
Arıza
Önlem
A0
Akış kontrol valfi arızası
Bölge servisinizle bağlantı kurun
A1
By pass kontrol valfi
arızası
Bölge servisinizle bağlantı kurun
A2
Fan arızası
Bölge servisinizle bağlantı kurun
A3
Veri bağlantı arızası
Bölge servisinizle bağlantı kurun
A4
Yüksek sıcaklık
Su akışını kontrol edin. Eğer akış
çok düşük ise su musluğunu
tamamen açın. Filtreyi temizleyin.
A5
Eşanjörde yüksek sıcaklık
Bölge servisinizle bağlantı kurun
A6
Ataşleme arızası
Gaz valfinin açık olup olmadığını
kontrol edin.Güç düğmesine
basıp cihazı kapatın. Sıcak su
musluğunu açın ardından cihazı
tekrar açın. Eğer A6 arıza kodu
yok ise sorun çözülmüştür.
A7
Gaz valfi arızası
Bölge servisinizle bağlantı kurun
A8
Alev arızası
Bölge servisinizle bağlantı kurun
A9
Akan su donma önlemi
Bölge servisinizle bağlantı kurun
AA
Su girişi sıcaklık sensörü
arızası
Bölge servisinizle bağlantı kurun
AB
Eşanjör sıcaklık sensörü
arızası
Bölge servisinizle bağlantı kurun
AC
Sıcak su çıkış sensörü
arızası
Bölge servisinizle bağlantı kurun
AD
Yoğuşma tahliye
tıkanması
Bölge servisinizle bağlantı kurun
AE
Baca tıkanması
Bölge servisinizle bağlantı kurun
18
İLK ÇALIŞTIRMA
Cihaz Su akarken ateşleme
yapmıyor.
Sıcak su musluğu min 3 lt/dak. akıyor mu?
Sıhhi tesisatı veya boruları control edin.
Su Tahliye Valfini control edin.
Cihaz Ateşleme Yapıyor
fakat arıza veriyor.
Cihazı sıfırlayın ve tekrar deneyin. Gaz
hattında hava kalmış olabilir.
Tesisatı yapan yüknenici firmadan gaz tedarik
basıncını control etmesini isteyin.
Olması gereken güç 230V 50Hz dir.
SU SICAKLIĞI
Musluk açıkken sıcak su
gelmiyor
Gaz ve soğuk su valfi açıkmı?
Evde sular kesikmi?
Sıcak su musluğu açıkmı?(Min 3 lt/dak. akış
şağlıyor mu?)
Gaz saatinden gaz sağlanıyor mu?
Tankta yeterli gaz varmı? (LPG)
Su tahliye valfinde tıkanıklık var mı?
Güç Düğmesi açık mı?
Muslukarı açınca su
gelmiyor
Sular kesik mi ?
Şofbende veya cihaz borularında donma var
mı?
Sıcak su doğru ısıda değil.
Sıcak su musluğu yeteri kadar açıkmı?
Sıcak su musluğunu açtıktan
sonra suyun sıcaklaşması
uzun sürüyor.
Borulardaki soğuk suyun boşaltılması için
yeteri kadar zaman veriyormusun? Sıcak su
tedariği olmadan once borular içinde bulunan
soğuk suyu boşaltma ihtiyacı hissedebilir.
Su çok sıcak.
Gaz ve soğuk su tedarik valfi açık mı?
Su sıcaklığı uygun ayarda mı?
Eğer soğuk su derecesi çok yüksek ise,
derecenin uzaktan kumadada ayarlanan
dereceden yüksek olması mümkündür.
Eğer çok az miktarda sıcak suya gereksinim
duyuluyor ise, derecenin uzaktan kumadada
ayarlanan dereceden yüksek olması
mümkündür.
Eğer soğuk su tedariği güneş enerjisi ön
ısıtma sisteminden geçiyor ise, dağılan su
ısısının kumandada ayarlanan ısıdan yüksek
olması mümkündür.
Su yeteri kadar sıcak değil
Gaz ve soğuksu tedarik valfleri tamamen açık
mı?
Su ısısı doğru ayarlandımı?
Eğer talep edilen sıcak su akış oranı yüksek
ise, teslim sıcaklığının uzaktan kumandada
7. ARIZA BULMA-GİDERME TABLOSU
19
ayarlanandan düşük olması mümkündür.
Cihazdan gelen su miktarını azaltırsanız
sıcaklık yükselebilir.
Tek musluk açıldığında su
soğuk
Eğer su akış oranı 3 lt/dak. dan az ise, cihaz
suyu ısıtmayacaktır.Musluğu daha fazla açın
veya diğer musluğuda açın. Su sıcaklığı
yükselecektir.
Sıcak su ısısının değişmesi
Su filtresini temizleyin.
SICAK SU MİKTARI
Musluktan akan sıcak su
sabit değil
Diğer musluklardan da sıcak su temin edildiği
zaman, akış oranı düşebilir.
Tesisattaki su basıncının azalıp çoğalması ve
diğer tesisat problemleri akan suyun
sıcaklığında ve akış miktarında değişmelere yol
açabilir.
İlk başta yüksek hacimde sıcak su tahliye
eden musluklar vardır fakat bir süre sonra
dengeyi sağlar.
Azalan sıcaklığı dengede tutmak için şofben
az miktar su akıtarak su miktarını sınırlandırır
fakat daha sonra artış gösterir.
Sıcak su miktarı az veya
çok.
Sıcak suyun aynı anda bir kaç muslukta
kullanılmasından kaynaklanır.
Su miktarı zamanla azalıyor.
Su tahliye vanasında tıkanıklık varmı?
UZAKTAN KUMANDA
Güç düğmesindeki ışık
yanmıyor.
Güç arızası varmı?
Güç bağlantısı düzgün yapıldımı?
Tüm elektrik bağlantılarını ve uzaktan
kumanda kablolarını control edin.
Sigortaları control edin.
ON/OFF düğmesinin pozisyonunu kontrol
edin.
DİĞER
Şofbende çalışma esnasında
yanma duruyor.
Gaz ve soğuk su tedarik valfleri açıkmı?
Şofbende soğuk su akışı varmı?
Sıcak su musluğu açıkmı?
Cihaza kadar gaz geliyor mu?
Tankta yeterli gaz varmı? (LPG kullanımı için)
Baca deliğinden beyaz
duman geliyor.
Bu durum normaldir. Beyaz duman baca
gazından yoğunlaşan su buharıdır.
Sıcak suda hava kabarcıkları
var.
Bunun zararı yoktur. Küçük hava kabarcıkları
suyun ısınıp ardından basınç boşalmasıdır.
Tahliye tapasından su akıyor
Şofben yüksek su basıncının altında ise (10
Bar üstü) güvenlik için basınç düşürücüden su
akar. Böylelikle şofben yüksek basınçtan dolayı
zarar görmez.
20
Safety Warnings
Dear Daxom User,
In order to perform device’s function properly and for your safety follow the
instructions mentioned in the user manual of the device during the mounting
and the usage of the device.
In case of an unauthorized mounting and maintenance, the device will be void
from warranty cover. In addition to that, our company will not be responsible
from failure or an accident that may occur in the device.
Please keep this user manual in good conditions for future reference.
1. The mounting of the water heater should be performed by an authorized
person. Please contact with our authorized dealers who are powered by the
authorized gas administration (EGO, İGDAŞ, BOTAŞ, İZGAZ, etc). Do not
attempt to operate the device by yourself.
2. In case of you use LPG gas, do not mount your water heater in places
below the ground level.
3. Check whether your water heater conforms to the gas type you will use or
not.
4. Perform the hose connection in a safe way.
5. Be careful not to mount the pipe of water heater to the environments such
as ventilation spaces of , lightning and etc. Consult with the authorized
service or the companies about this matter.
6. The device operates with 220-240Volt voltage. Ensure the network voltage
is 220-240 Volts.
7. Your water heater has no regular pipe connection since it is a hermetic one.
Therefore it is mandatory to use the system of fresh air/waste gas pipe
supplied with the device. Never connect it to the regular chimneys.
8. Before water heater is operated, condensing water sump case must be
filled with water. The heater should not be operated before condensing sump
case is filled.
9. The life time of the water heater which is determined by department of
industry is 10 years.
21
22
1. THE FEATURES AND THE CHARACTERISTICS OF YOUR
WATER HEATER
Thanks to its feature of digital constant water setting, the water temperature
will remain constant in the degree you set.
The fuel efficiency is reduced in low water temperature as your device can
operate in the desired constant water temperatures.
By the automatic water controlled on/off system, when the water valve is
opened, the water heater will be ignite automatically and the hot water flow
will be provided. When the water valve is closed, the water flow will stop and
the flame will be off automatically.
Thanks to its feature of operating with low pressure water, it will not be
affected by the low water pressure that occurs in the high apartment flats. 2
mSS
The temperature control adjustment buttons make for users easy to obtain
different water temperature that they desire.
By the high pressure safety system, when the water pressure is higher than
it’s needed, safety valve will discharge the excess water by become a part of
a activity.
By the high temperature safety system, in case of the water getting hotter
than it is needed, the gas will be cut off automatically and the damage of the
water heater will be prevented.
The flame instability is prevented and the water is cooled after the flame is off
with the features of blowing inside the water heater before the ignition (air fan
blows air for 2~4 seconds before ignition) and the blowing after service (air
fan will go on blowing air for 10 seconds after the water stops and the flame is
off).
Thanks to the safe and reliable design of the combustion system, the air is
taken from outside by the fan for the purpose of the combustion and it is sent
out again after the combustion.
By the system of continuous electronic ignition, 100% success is achieved in
ignition.
The device is equipped with the multi-purpose safety system. Even if the
power is supplied to the water heater again in power failure, fan failure, the
blocking of the waste gas pipe or strong reverse wind blowing the gas will be
automatically cut and the automatic ignition system will be disabled. In this
case the water heater will need to be restarted.
23
LCD display provides you to see the water temperature that you set. When
2. THE CONFIGURATION OF YOUR WATER HEATER .
you press the On/Off button you can see the water flowing, the fan turning,
the temperature you set and the occurrence of the flame on the LCD display.
24
25
26
Product Name
Instant Gas Water Heater
Model
UKDAX-20BT
UKDAX-33BT
Installation Type
Indoor Wall Hanging
Pipe Type
Direct Ventilation/ Close Combustion
Dimensions(mm)
Width
400
450
Length
200
220
Height
645
700
Weight (Kg)
23
29
Ignition
Direct Ignition
Gaz Control Method
Modulating
Connection
Dimensions
Gas Inlet (“)
3/4
Water Inlet (“)
1/2
3/4
Hot Water Outlet (“)
1/2
3/4
Gas
Consumption
LPG kW (kg/h)
37,8 (2,71)
60,5 (4,33)
NG Kw (kcal/h)
37.8 (32,508)
60.5 (52,030)
Efficiency (%)
LPG
93,8
95,8
NG
93,8
95,8
Min. Operation Pressure(Bar)
0,3
Max. Operation Pressureı (Bar)
10
Electrical Connection (V / Hz)
220 / 50
Gas Consumption (W)
60
88
Pipe Dimensions
(mm)
Temiz Hava
60
100
Atık Gaz
100
100
Max. Hot Water
ΔT 25oC
20.0
33.0
ΔT 40oC
12.5
20.0
3. TECHNICAL INFORMATIONS
27
Warning: The mounting of the water heater should be performed by an
4. THE MOUNTING OF YOUR WATER HEATER
4.1 Mounting Conditions and Safety Warnings
authorized person. Please contact our authorized dealers who are powered by
the authorized gas administration (EGO, İGDAŞ, BOTAŞ, İZGAZ, etc). Do not
attempt to operate your device by yourself.
The waste gas pipe should not be mounted to the general pipe or the
ventilation space of the building. The waste gas pipe should have an outlet to
outside buildig and there should be at least 500 mm space from the open part
of the exhaust outside the building. The open edge of the air inlet pipe should
be at least 100 away from the wall where it is mounted.
In order to relief consensing water that is inside water heater or pipe from
condensing pipe which is connected to heater, the edge part of waste gas
pipe must be place to the up with inclines as it makes 3 degree horizontal
angle. Before the heater is operated, condensing water sump case
Avoid the strong wind blowing as much as possible regarding the waste gas
pipe. Backflow may lead the device to get out of function.
The environment where the water heater is mounted should be free frommust
be filled with water.
Blocking, preventing parts and projections during the repair and maintenance;
there should be sufficient space around the device for repair and
maintenance. The place that heater is installed must be far away from
blocking, obstructor parts and bulges.
Flammable and explosive substances must definitely be kept away from the
water heater.
The waste gas pipe can be extended when necessary however the total pipe
length should not exceed 4m. The extension pipe should be supplied by
DAXOM. More than 2 brackets should not be used for extension (including
original bracket), the pipes should be appropriately fixed.
The hole opened for the waste gas pipe in the wall after the mounting should
be filled with a substance resistant to burning and it should be isolated.
The electrical connection of the water heater should be grounded and there
should be 2 Amp fuse.
The wall, which your water heater is mounted, should be strong as to carry the
weight of the water heater.
Do not mount your water heater on the power supplies.
28
Drill screw holes according to hole of mounting template that is supplied with
4.2. The Wall Mounting Of The Heater
4.2.1. Mountaning Of The Waste Gas Pipe
water heater and then drive pins. Fasten mounting template to the wall by
using Ø10 mm diameter screws. If it is needed, take additional precautions for
durable fasten of mounting template to the wall.
According to pipe dimensions which is given below figure drill pipe hole which
is 100 mm (For UKDAX 20 BT) or 2 pcs pipe hole which is 100 mm (For
UKDAX -33 BT).
Install water heater on the durable fasten mounting template as install up to
down. Be sure heater is installed to the mounting plate completely.
Pipe must be used which is suitable for condensing water heaters.
Place the fresh air/waste gas pipe into the holes previously opened for the
exhaust as their clearance will stay outside. Mount the relevant edge of the
bracket part to the water heater flue and mount the other edge as to pass over
the waste gas pipe.
The edge part of waste gas pipe must be place to the up with inclines as it
makes 3 degree horizontal angle.
29
30
4.2.1.a. The Up and Side Mounting Of Waste Gas Pipe
Insert the bolt to the mounting rings on the water heater. Fix the water heater
by tightening the nut on the bolt. Mount the pipe to the hole opened
previously on the wall as the fresh air/waste gas outlet will be outside.
Connect the relevant edges of the bracket part as to face the water heater
chimney and the pipe.
Fill hole opened for the waste gas pipe in the wall with a substance resistant
to burning and isolate it. Make sure that the isolation is performed well and the
pipe will not fall down in future times.
31
Be careful to avoid any accident while mounting the water heater. Make sure
4.2.2. Performing of Connection of Water and Gas
the waste gas pipe is fixed as not fall down.
Connect the cold water inlet of your heater to the cold water main pipe with
the ½ ‘’ flex pipe (for UKDAX-20BT) or with ¾ flex pipe (For UKDAX -33BT)
The isolation seal should be applied to the connections to prevent water
leakage. There should be a valve in the cold water main pipe line in order to
cut the water when needed.
Connect the hot water flow of the water heater to the hot water pipe of your
installation with ½’’ flex (For UKDAX-20BT) or with ¾ flex pipe (For UKDAX 33BT)
Use TSE certified valve and flex pipe in the gas connection, never use Teflon
in the connection.
Condensing water connection must be done to close drain. One edge of
suitable flexible connection pipe must be install to condensing drain tightly
another edge must be connected to nearest close drain.
32
4.2.3 Filling Condensing Sump Case
After installation of heater is completed, before operating the water heater,
condensing sump case must be filled with water. If the water heater is
operated without water, pipe gas will enter to the place that water heater is
placed. Fill the condensing sump case from pipe connection ( up to the water
heater) or rubber hose from secondary heatexchanger inside the water
heater. Condesing Sump Case
33
5. USING OF THE WATER HEATER
5.1 The Operation and Setting Of The Water Heater
The first operation of the heater must be done by authorised service agency.
Because of this, connect with your local authorised service agency.
Make sure the used gas type is the same with the one stated in the brand
plate.
Be sure all connections of water heater are true and complete.
Before operating the water heater, follow below explanations respectively.
34
1- Press ON / OFF Button
The temperature will be seen at
remote control display. ( Water Heater
is set as 40 degree in remote control
at factory settings.)
2- Set Desired Temperature
Press “TEMP DOWN”, “TEMP UP”
buttons. ( Hot Water Supply Range is
37oC~45oC, 47oC, 48oC, 50oC, 55oC,
60oC, 65oC, 70oC) Everytime control
temperature before use. Between
37oC~45oC it increases 1 degree. If it
is wanted to use over 50oC~70oC
temperature , pres “UP” buton 5 sec.
Temperature will be change.
3.- Open Hot Water
4- Close Hot Water
35
Shut the gas and water off after using and then in order to shut the water
5.2.Shutting The Water Heater Off
5.3. The Precautions to be Taken
5.4. Fire Precautions
5.5. For The Safe Use
heater off disconnect the power supply (with the help of fuse or plug)
Make sure the used gas type is the same with the one stated in the brand
plate. The use of inappropriate type of gas may lead to accident.
The repair of the water heater as unauthorized is dangerous and it may cause
accidents.
Make sure the water heater is shot off and disconnected from the power
supply after using.
Check the connection places regularly with a detergent against the gas
leakage. Make sure there is sufficient space around the water heater. Always
take precautions against possible gas leakage and when the gas smell is
encountered, ventilate the environment by opening the door and the windows
and shut the gas valves off urgently. Never make a phone call inside the
room, do not turn the lights on and off, do not plug anything to the electric
plugs or unplug anything before the gas leaves out completely. Do not forget
that any flame or a spark that may occur in such a case, will lead to fire or
explosion. Check the pipes, mount the places where happens leakage again
or replace with the new one. In case of a leakage not resulting from the pipes,
consult the service department or the relevant gas administration unit.
Change urgently old or cracked pipes by controlling gas pipes regularly.
When an unstable flame state is seen at water heaters working with LPG it is
very likely that the gas control system is not operating. Stop using the water
heater and have the device checked by an authorized technician and get it
repaired. Stop the water heater against an accident for the water heaters
working with city gas or natural gas.
Never leave the water heater and the gas open when you leave home.
Never keep the flammable and explosive substances near the water heater.
Check the newly mounted water heaters carefully and make sure it works
properly before using.
Wait for about 10~20 seconds to ignite again when the flame is out.
36
Do not drink the water inside the water heater.
6. REPAIR AND SERVICE
If neccessary preventations do not taken, situations which ambient
temperature deduct under the 0 degree, water inside heater can give damage
to your heater by freezing. It is possible to hinder this situation by following
below information.
Mannuel System Of Freezing Preventation:
When there is freezing preventation danger in winter, inside water of heater
must be discharged.
Turn off gas inlet.
Turn off water inlet.
Open hot water tabs.
Thanks to freezing preventation of your heater, although ambient temperature
deduct under 0 degree, water that stays inside of heater can be prevented to
freezing but for become of activity of this system although you do not use the
heater, you must not disconnect electrical connection and ON/OFF buttons
on the heater pannel must be “ON” position. At that position your heater will
be heat inside water by automatically short time working and will be prevent
freezing.
Never touch the waste gas pipe during using and after a short time of using
(against skin burns)
In case the water heater fails, do not panic and stop using the heater.
Disconnect the gas and the electricity. Consult the service department or an
authorized technician.
We have been providing service free of charge during the warranty period of
the device. When you encounter a problem during using please contact our
after sales service department. The unauthorized repair and the maintenance
of the device will void its warranty cover. Our company will not be liable for
the failures and the accidents that might occur later
37
Error Codes
A0
Flow Control Valve Error
Conenct wit your local authorised
service agency
A1
By pass control valve error
Conenct with your local authorised
service agency
A2
Fan Error
Conenct with your local authorised
service agency
A3
Data Connection Error
Conenct wit h your local authorised
service agency
A4
Over Temperature
Control water flow. If the flow is too
low , open the water tap completely.
Clean the filter.
A5
Over temperature of
heatexchanger
Connect with your local authorised
service agency.
A6
Ignition Error
Control If the gas valve is open or
not.
Press Power buton and maket he
heater OFF. Open the hot water tap
and then make heater ON again.If
no E6, the problem is solved.
A7
Gas Valve Error
Conenct with your local authorised
service agency
A8
Flame Error
Connect with your local authorised
service agency
A9
Flow Water Freezing
Conenct with your local authorised
service agency
AA
Water Inlet Temperature
Sensor Error
Conenct with your local authorised
service agency
AB
Heatexchanger Temperature
Sensor Error
Conenct with your local authorised
service agency
AC
Hot Water Outlet Sensor
Error
Conenct with your local authorised
service agency
AD
Condensing Drain Blocking
Conenct with your local authorised
service agency
38
FIRST IGNITION
No ignition while water is
flowing
Does hot water tap flow min 3l/min
Control plumbing or pipes
Control water drain valve
Heater makes ignition but
gives error
Reset the heater and try again. It can be air in
gas line.
Tell Project Company which make project to
control the pressure.
The power that must be is 230V 50Hz .
WATER TEMPERATURE
Hot water not flow when
tap is open
Control if gas and cold water valve is open?
Control if water cut off?
Is hot water tap open?(Min 3 lt/min have flow)
Provide gas from gas meter?
Is there enough gas inside tank? (LPG)
Is there any blocking in water drain valve?
Is power button is ON?
Water not comes when
open taps
Water cut off ?
Is there freezing in heater or pipes?
Hot water is not at true
temperature
Is hot water tap is open enough
After open hot water tap it
takes long time to get water
hot.
Do you give enough time for discharge of
cold water inside pipe? Before having hot water
supply, it can be needed to discharge of cold
water inside the pipe.
Water is too hot
Is gas and cold water valve is open?
Is hot water temperature at suitable setting?
If the cold water temperature is too high, it is
possible that the temperature is higher than the
temperature set in remote control.
If it is needed less amount hot water, it is
possible that the temperature is higher than the
temperature set in remote control.
If the cold water supply is passed, through
solar pre-heating system, it is possible for the
delivered water temperature to be higher than
the temperature set on the remote control.
Water is not hot enough
Is gas and cold water valve open?
Is water tsmpreature at correct setting?
If the flow rate of hot water required is very
high, it is possible for the delivered temperature
to be lower than temperature set on the remote
controller.
Decrease the amount of water flowing
7. MULFUNCTION
39
through the unit and the temperature should
increase.
Water is cols when single
tap is open
If the water flow is less than 3lt/min, heater
will not heat the water. Open tap more or open
another tap. Water temperature will be higher
Hot Water Temperature
Changing
Clean the water filter.
HOT WATER AMOUNT
Flow Hot Water Not
Constant
If it is supplied hot water from another taps,
flow rate can be decrease.
Decreasing or increasing water pressure at
plumbing and another plumbing
problems can cause changings at
temperature of water and flow rate of the water.
. At the beginning taps can be drain high
volume hot water but then equilibrate.
For stabilize of temperature reduction ,
heater limits the water amount by flowing less
amount water but then it increases.
Hot water amount is less or
much
It is because of using hot water more than
one tap at the same time.
Water amount is getting
less eventually
Is there blocking at water drain valve?
REMOTE CONTROL
POWER BUTTON LIGHT
NOT ON
Is there power error?
Is power connection being made correctly?
Control all electrical connections and remote
control connections.
Control fuse
Control position of ON/OFF button.
OTHERS
Ignition stop while heater is
operating.
Are gas and cold water valve open?
Is there cold water flow at heater?
Is hot water tap is open?
Is enough gas coming to heater?
Is there’re enough gas in tank? (For LPG
use)
White smoke comes out
from exhaust vent.
This is normal, the white smoke is actually
water vapour condensing out of the flue gas.
The hot water has ait
bubbles
This is normal. Small air bubles apperar as
the water is heated and depressurized rapidly
to atmospheric peressure.
Water Leakage from drain
tap
If the heater is under high water pressure
(Over 10 Bar) for safety water leakage from
pressure reduce valve so that heater not
damage by the high water temperature.
40
41
42
43
Genel Distribütör :Isı Cihazları Sanayi ve Ticaret Ltd. Şti.
Namık Kemal Mah. Marmara Cad. No:74
Ümraniye - İstanbul
Tel. : +0216 369 85 36-37
Fax : +0216 385 95 45
E-Mail : info@daxom.com
Merkez Servis :Namık Kemal Mah. Marmara Cad. No:74
Ümraniye - İstanbul
Tel. : +0216 360 71 21-22
Fax : +0216 360 72 25
44
45
Loading...
