DAVIS DL 450 User Manual [fr]

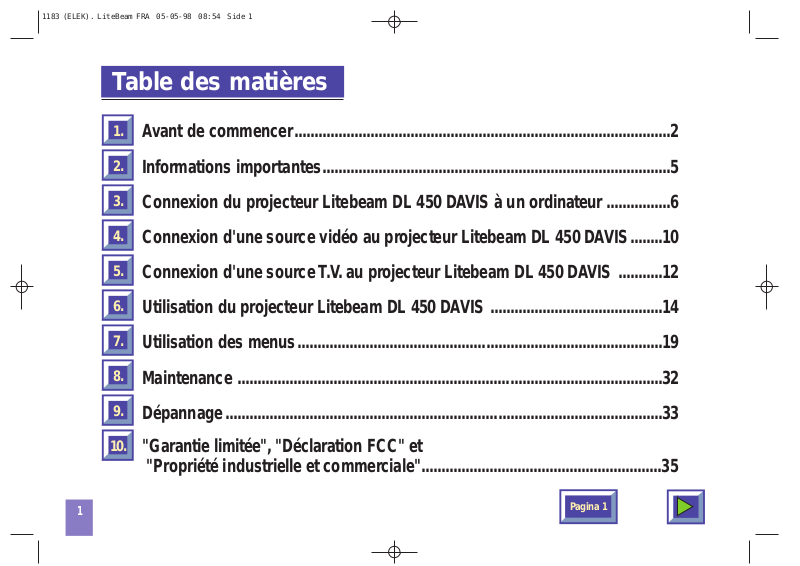

Table des matières

Avant de commencer..............................................................................................2

Informations importantes.......................................................................................5

Connexion du projecteur Litebeam DL 450 DAVIS à un ordinateur ................6

Connexion d'une source vidéo au projecteur Litebeam DL 450 DAVIS........10

Connexion d'une source T.V. au projecteur Litebeam DL 450 DAVIS ...........12

Utilisation du projecteur Litebeam DL 450 DAVIS ...........................................14

Utilisation des menus...........................................................................................19

Maintenance ..........................................................................................................32

10.

Dépannage.............................................................................................................33

"Garantie limitée", "Déclaration FCC" et

"Propriété industrielle et commerciale"............................................................35

Pagina 1

Merci d’avoir choisi le projecteur Litebeam DL 450 DAVIS.

Le projecteur Litebeam DL 450 DAVIS projette des images d’une très grande luminosité aux couleurs vives, même dans des conditions normales de luminosité. Votre présentation peut se trouver sur CD-I (demandez à votre revendeur le lecteur de CD-I de DAVIS), CD-Rom, CD photo, disque laser, DVD, magnétoscope ou ordinateur. Il est possible de connecter plusieurs sources simultanément afin de réaliser des présentations multimédia à fort impact.

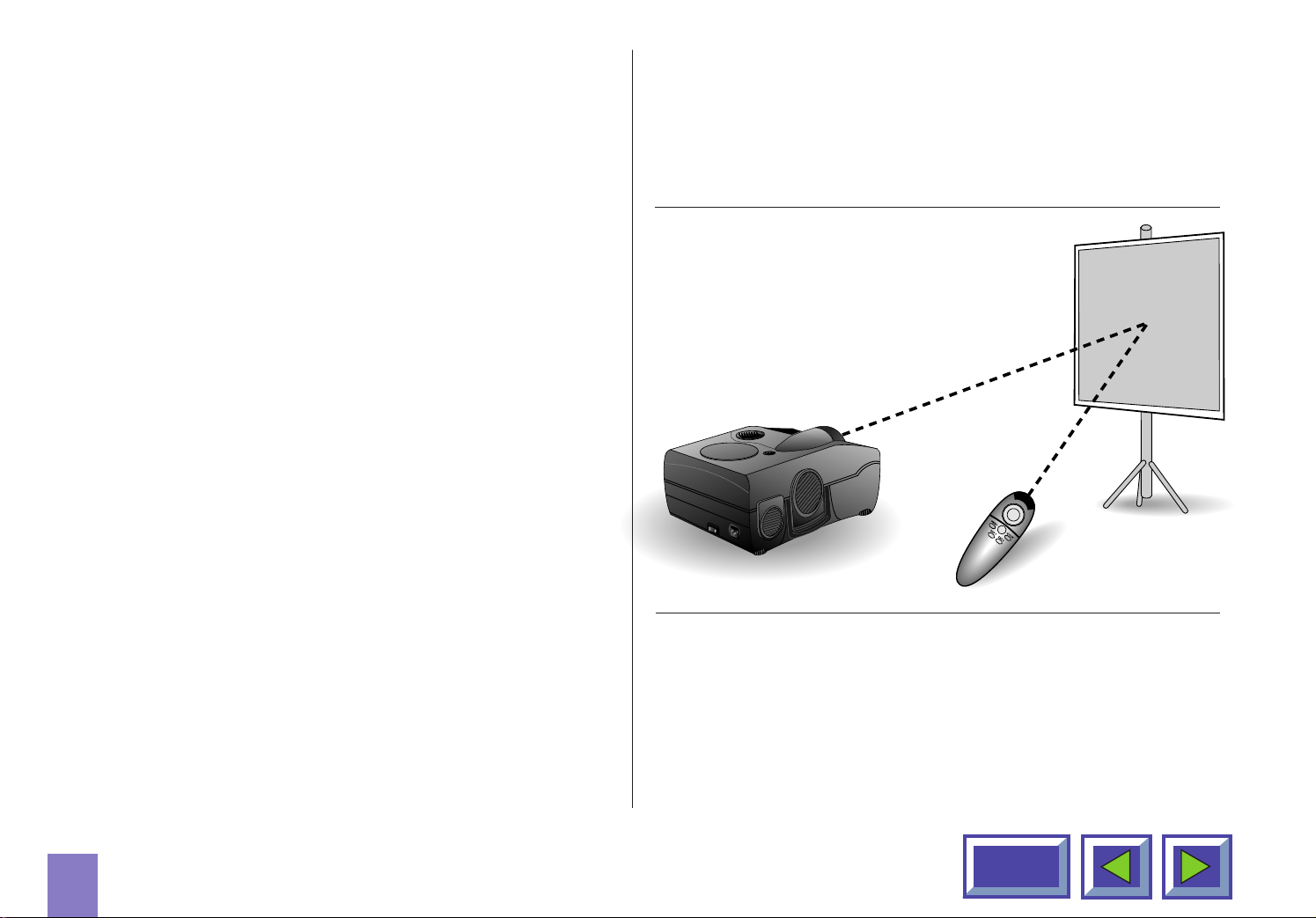

L’interface utilisateur graphique du projecteur Litebeam DL 450 DAVIS permet un fonctionnement véritablement «Plug & Play», grâce à une télécommande, qui peut en outre commander votre ordinateur.

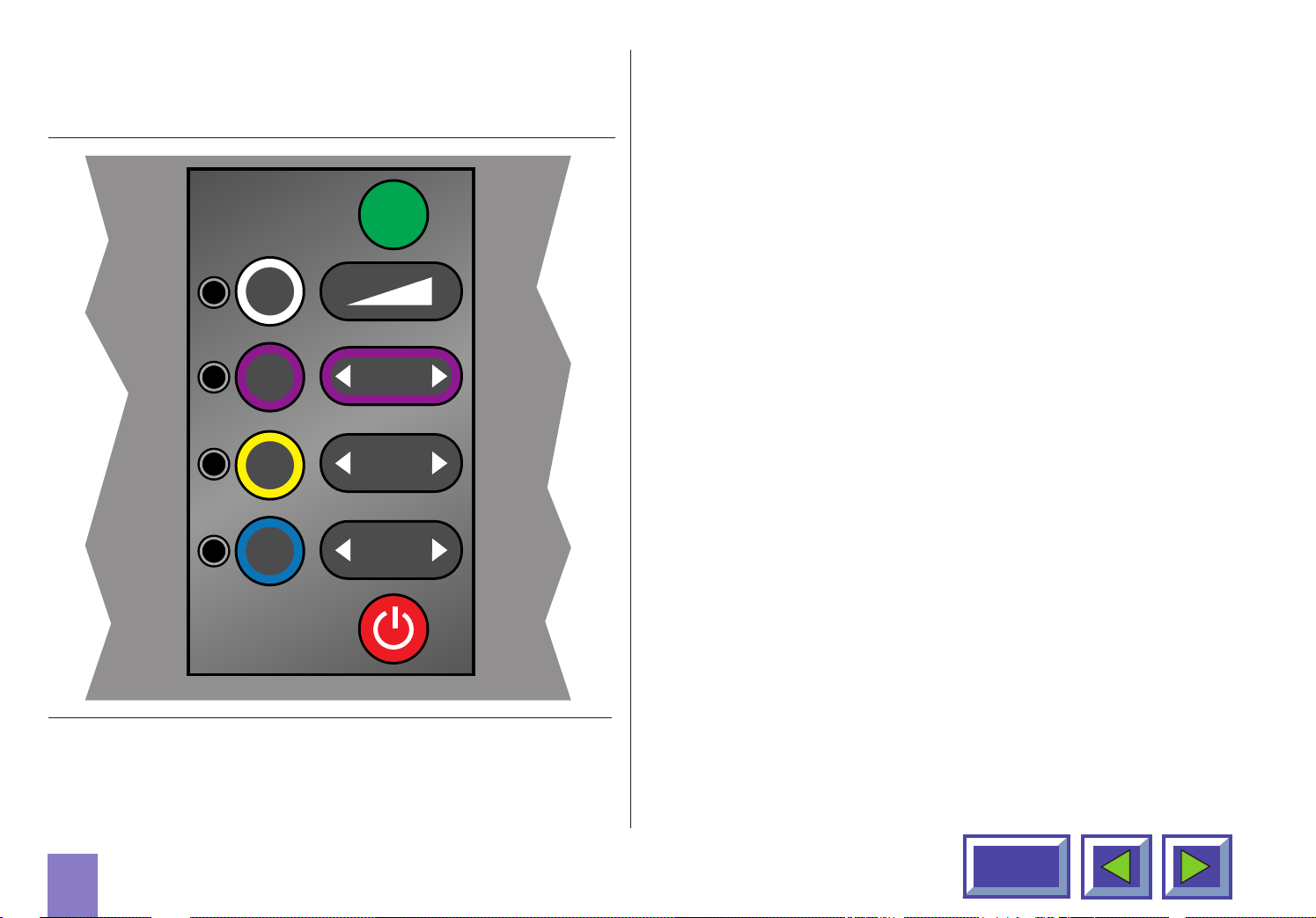

1.1 Codes couleurs pour simplifier l’installation et l’utilisation.

Tous les connecteurs, prises et boutons de l’appareil sont en couleur pour faciliter et rendre aussi intuitives que possible la connexion et l’utilisation. Les couleurs suivantes sont utilisées :

Ordinateur - gris (P) / noir (Mac) Canal T.V. - violet Vidéo (composite) - jaune S-vidéo - bleu foncé Veille - rouge Configuration automatique - vert Audio - rouge/blanc

1 Avant de commencer

1.2 Accessoires

Prenez quelques minutes pour vérifier que votre projecteur DAVIS est bien complet :

1.2.1 Accessoires vidéo

Câble Super-vidéo Câble vidéo composite Câble audio

1.2.2 Accessoires pour ordinateurs PC/Mac externes

Câble ordinateur (Enhances Vidéo Connector

(EVC), mâle aux deux extrémités, 3 mètres) (Option)

Câble audio PC/Mac (jack stéréo 0,8 mètre) (Option) Adaptateur PC (Option) Câble RS-232 pour souris (PC) (Option) Câble PS/2 pour souris (PC) (Option)

Adaptateur Mac (Option) Câble pour souris ADB (Apple Desktop Bus)

pour Mac (Option)

1.2.3 Autres câbles/accessoires

Sac à deux poches Câble d’alimentation, 4 mètres Télécommande avec piles (type AAA/LR03)

1.2.4 Câbles et accessoires en option

Câble EVC, 10-15 mètres Kit de montage au plafond

Figure 1 : Produit et accessoires

Câble Super-vidéo

Câble vidéo composite

Câble audio

EUR, US. UK Câble d’alimentation, 4 mètres

Câble EVC (Option)

Câble de souris RS-232 pour PC

Adaptateur PC (Option)

Option Câble du jack stéréo

Option Câble de souris ADB pour Macintosh

Option Adaptateur Mac

Option Disquette

Sac

Piles

Télécommande interactive

Kit de câbles

1.3 Insert batteries in the remote control

La Figure 2 montre la télécommande après qu'on ait retiré le couvercle du logement des piles. Retirez le couvercle du logement des piles en le faisant glisser et insérez les piles en respectant la polarité + -. Remettez le couvercle en place.

2. Informations importantes

La carte de garantie ou la copie de la facture constituent votre preuve d'achat. N'oubliez pas de retourner la carte de garantie pour bénéficier du service auquel elle vous donne droit.

Si vous ne retournez pas la carte, vous risquez de perdre la garantie.

REMARQUE ! Veillez à ne pas malmener l'appareil pendant le transport.

AVERTISSEMENT ! Il peut être dangereux d'ouvrir ou de bricoler le Projecteur Litebeam DL 450 DAVIS. Pour changer l'ampoule, repor tez-vous aux instructions jointes à l'ampoule de remplacement. Ne confiez la maintenance qu'à du personnel agréé DAVIS. Contactez votre revendeur pour toutes questions concernant l'entretien ou la maintenance.

Figure 2 : Installation des piles dans la télécommande

Sommaire

3. Connexion du projecteur Litebeam DL 450 DAVIS à un ordinateur

La procédure de connexion du projecteur Litebeam DL 450 DAVIS est la même pour tous les types d'ordinateurs.

1. Vérifiez que l'ordinateur, l'écran et le projecteur

Litebeam DL 450 DAVIS sont hors tension.

2. Repérez le connecteur de sortie RVB à l'arrière de

votre ordinateur (c'est là que vous connectez l'écran à l'ordinateur).

3. Connectez l'ordinateur au projecteur Litebeam DL

450 DAVIS à l'aide du câble EVC et de l'adaptateur correspondant à l'ordinateur que vous utilisez. Voir Figures 3 et 4.

4. Si vous souhaitez projeter l'image sur l'écran de

votre ordinateur de bureau, connectez le câble de l'écran à l'adaptateur. Voir Figures 5 et 6.

5. Si vous souhaitez commander votre ordinateur à

l'aide de la télécommande, connectez le câble de votre souris au boîtier de l'adaptateur. Voir Figures 7 et 8. Lorsque votre ordinateur est connecté au projecteur Litebeam DL 450 DAVIS par le câble EVC (le connecteur EVC se trouvant sur l'ordinateur), la télécommande fonctionne comme la souris normale de votre PC ou de votre Mac.

6. Si vous souhaitez utiliser le son avec votre

ordinateur, connectez le câble du jack stéréo à la connexion audio de l'ordinateur et au boîtier de l'adaptateur PC ou Mac.

7. Mettez le projecteur Litebeam DL 450 DAVIS sous

tension et allumez l'ordinateur. A présent, l'image de l'ordinateur doit être projetée par le projecteur Litebeam DL 450 DAVIS et la télécommande doit se comporter en souris. Si l'image n'apparaît pas simultanément sur l'écran de l'ordinateur, ou si la souris ne fonctionne pas, voir la section "Dépannage".

Sommaire

Connexion à un ordinateur portable

Connexion à un PowerBook Apple

Arrière de l'ordinateur

Adaptateur PC

Câble EVC

Arrière de l'ordinateur

Adaptateur Mac

Câble EVC

Figure 3: Connexion à un ordinateur portable

Figure 4: Connexion à un PowerBook Apple

Sommaire

Connexion à un PC de bureau

Connexion à un ordinateur de bureau

avec RVB standard

Arrière de l'ordinateur

Adaptateur PC

Ecran du PC

Macintosh Apple

Arrière de l'ordinateur

Adaptateur Mac

Ecran du PC

Câble EVC

Figure 5: Connexion à un PC de bureau avec

RVB standard

Câble EVC

Figure 6: Connexion à un ordinateur de bureau

Macintosh Apple

Sommaire

Connexion du câble de la souris

Connexion du câble de la souris et du

et du jack stéréo (PC)

Arrière de l'ordinateur

Adaptateur PC

Ecran du PC

Câble du jack stéréo

Câble de la souris

Câble de la souris PS/2 (PC)

RS-232 (PC)

jack stéréo (Mac)

Arrière de l'ordinateur

Adaptateur Mac

Ecran du Mac

Câble du jack stéréo

Câble de la souris ADB

(Macintosh)

Câble EVC

Figure 7: Connexion du câble de la souris et du

jack stéréo (PC)

Câble EVC

Figure 8: Connexion du câble de la souris et

du jack stéréo (Mac)

Sommaire

4. Connexion d'une source vidéo au projecteur Litebeam DL 450 DAVIS

La procédure de connexion d'une source vidéo au projecteur Litebeam DL 450 DAVIS est identique pour la S-vidéo et pour la vidéo composite.

Pour sélectionner manuellement les formats SECAM, PAL N et PAL M, appuyez sur le "bouton vert". Si vous ne trouvez pas le format désiré au premier essai, appuyez une nouvelle fois. Le format vidéo est stocké séparément pour chaque connecteur.

1. Vérifiez que la source vidéo et le projecteur

Litebeam DL 450 DAVIS sont hors tension.

2. Connectez une extrémité du câble vidéo au

connecteur "Video out" (sortie vidéo) de la source vidéo et l'autre au connecteur vidéo correspondant du panneau de connexion du projecteur Litebeam DL 450 DAVIS.

Litebeam DL 450 DAVIS. La prise rouge se branche dans le connecteur rouge, l'autre prise dans le connecteur blanc. Le rouge correspond au canal stéréo de droite.

4. Une fois toutes les connexions effectuées et

vérifiées, mettez la source vidéo et le projecteur Litebeam DL 450 DAVIS sous tension.

5. Le projecteur Litebeam DL 450 DAVIS projette

automatiquement les images fournies par la source vidéo. Si ce n'est pas le cas, reportez-vous à la section "Dépannage".

3. Connectez une extrémité du câble audio aux

connecteurs "Audio out" (sortie audio) de la source vidéo et l'autre aux connecteurs audio du projecteur

Figure 9 : Connexion aux sources vidéo

Sommaire

4.1 Utilisation de haut-parleurs externes

Pour utiliser des haut-parleurs externes avec le projecteur Litebeam DL 450 DAVIS, il faut connecter un amplificateur à la sortie audio (Audio out) du projecteur.

Figure 10 : Utilisation de haut-parleurs externes

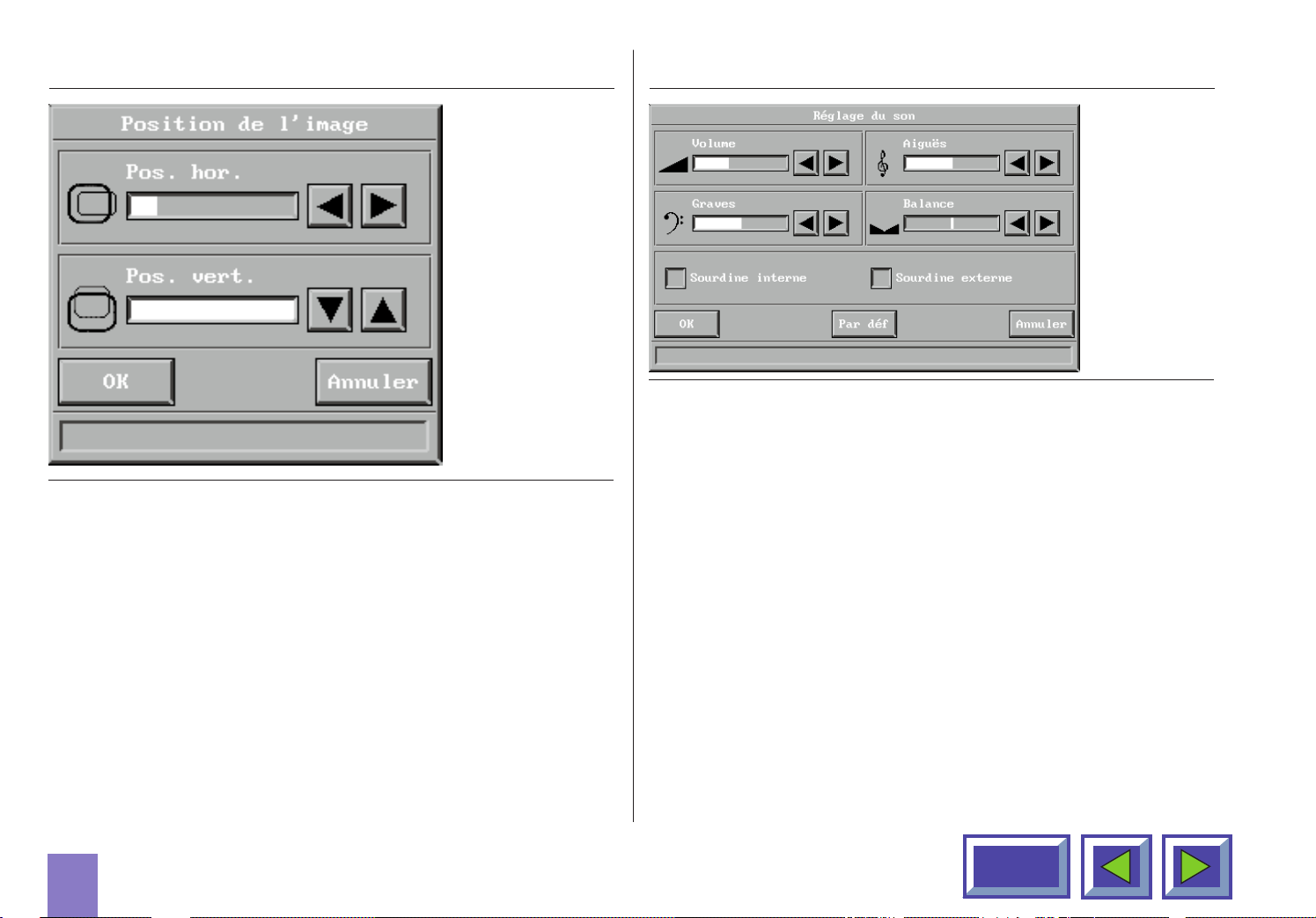

Une fois connectés, les haut-parleurs externes peuvent être activés ou désactivés à partir du projecteur. Concernant la commande des hautparleurs internes, reportez-vous à la section 7.3.3, "Réglage des paramètres audio".

Sommaire

5. Connexion d'une source T.V. au projecteur Litebeam DL 450 DAVIS

Le projecteur Litebeam DL 450 DAVIS se comporte exactement comme un poste de télévision. Reportez-vous à la section 7.2.6 pour le réglage des paramètres T.V.

L'utilisation d'un tuner T.V. avec le projecteur Litebeam DL 450 DAVIS est facultative

Figure 11: Connexion à une source T.V.

REMARQUE ! Nécessite l'installation d'un tuner T.V.

Pour utiliser le projecteur Litebeam DL 450 DAVIS comme sortie T.V., connectez l'antenne de télévision au connecteur T.V. du panneau de connexion du projecteur.

Le projecteur Litebeam DL 450 DAVIS reçoit les signaux T.V. de trois manières :

◆ Par antenne (terrestre),

◆ Par câble,

◆ Par démodulateur satellite.

Ces trois approches fonctionnant différemment, il est important de réfléchir aux options de chacune d'elles avant de fixer les paramètres du projecteur Litebeam DL 450 DAVIS.

Antenna

Quand les signaux T.V. sont reçus par une antenne, il faut affecter à chaque canal un numéro de chaîne différent. Il en va de même avec le tuner T.V. du projecteur Litebeam DL 450 DAVIS. Lorsque vous êtes connecté à une antenne, vous affectez les différents canaux aux numéros de chaînes proposés par le menu Configuration de la télévision. Ceci fait, pour passer d'un canal à l'autre vous vous servez des flèches haut et bas du menu, de la télécommande ou de la touche de défilement des canaux qui se trouve sur le clavier à effleurement.

Sommaire
