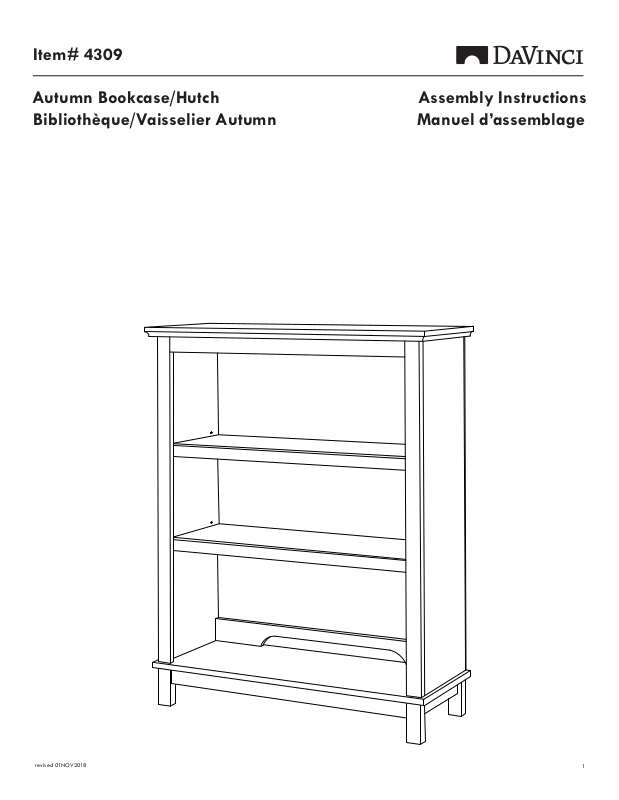

Bibliothèque/Vaisselier Autumn Manuel d’assemblage
rev ised 01N OV2 018
1
Page 2
Thank you for purchasing a DaVinci nursery product! To ensure safe use of your product, please
follow these assembly instructions closely. If you are missing parts or have any questions, please
visit our website at www.themdbfamily.com/support.
For assembly, use the Allen wrench if it is included in the hardware box. We also recommend
using a Phillips head screwdriver (not included) to complete assembly. Please do not substitute
parts or use power screwdrivers. Our pieces are made from natural woods. Due to the nature of
wood, some variation in color, grain, or texture is to be expected.
We hope you and your growing family enjoy our product.
With thanks,
DaVinci
Nous vous remercions de votre achat d’un produit pour tout-petits DaVinci! Pour assurer une
utilisation sans risque du produit, veuillez suivre attentivement ces directives d’assemblage. Si des
pièces manquent ou si vous avez des questions, veuillez visiter notre site Web à l’adresse
www.themdbfamily.com/support.
Pour l’assemblage, utilisez la clé Allen si c’est fournie dans la boîte de quincaillerie. Nous vous
recommandons aussi d’utiliser un tournevis à tête cruciforme (non fourni) pour terminer
l’assemblage. Veuillez ne pas remplacer les pièces par des pièces similaires ni utiliser de tournevis
électriques. Nos pièces sont faites de bois naturels. De par sa nature, le bois peut présenter des
variations de couleur, de grain ou de texture.
Nous espérons que vous et votre famille grandissante aimerez notre produit.
Un grand merci,
DaVinci
* You will need two people to
assemble this bookcase/hutch.
* Deux personnes sont nécessaires
pour assembler ce bibliothèque/
vaisselier
* Tools Needed (not included)
* Outils requis (non inclus)
Phillips screwdriver
Tournevis cruciforme
2
Page 3
PARTS • PIÈCES
Not to Scale/Pas à l'échelle
C. Top Panel
C. Dessus
D. Front Top Rail
D. Traverse avant supérieure
A. Left Side Panel
A. Panneau latéral
gauche
I. Back panel
I. Panneau arrière
B. Right Side Panel
B. Panneau latéral
droit
E. Back Bottom Rail
E. Traverse arrière inférieure
F. Base
F. Base
G. Bookcase Foot (2)
G. Pied de bibliothèque (2)
J. Shelf (2)
J. Étagère (2)
H. Front / Back Bottom Bar (2)
H. Traverse inférieure avant / arrière (2)
3
Page 4
HARDWARE • ACCESSOIRES DE MONTAGE
Bolts in Actual Size/Boulons (taille réelle)
H1. 1-1/2” Phillips
head screw (8)
H1. Vis à tête cruciforme
de 3,81 cm (1-1/2 po) (8)
H4. Cam lock (10)
H4. Verrou de came (10)
H7. 5/8” Flat Head Screw (4)
H7. Vis à tête plate de 1,58 cm (5/8 po) (4)
H2. 9/16” Phillips head
screw (18)
H2 Vis à tête cruciforme
de 1,4 cm (9/16 po) (18)
H5. 0.8 x 3 cm Wood Dowel (18)
H5 0.8 x 3 cm Goujon de bois (18)
H3. Cam bolt (10)
H3. Boulon de came (10)
H6. Metal Shelf Peg (8)
H6. Cheville d’étagère
en métal (8)
H8. Bracket (2)
H8. Bride (2)
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
1
H5
H3
H4
GG
H4
X4
* Rotate H4
clockwise to secure.
* Tourner H4
dans le sens
horaire pour fixer.
H
H
H5
X4
4
Page 5
2
F
3
GG
H
H
H1
X4
G
H
H
Do not overtighten.
Ne pas trop serrer.
G
F
5

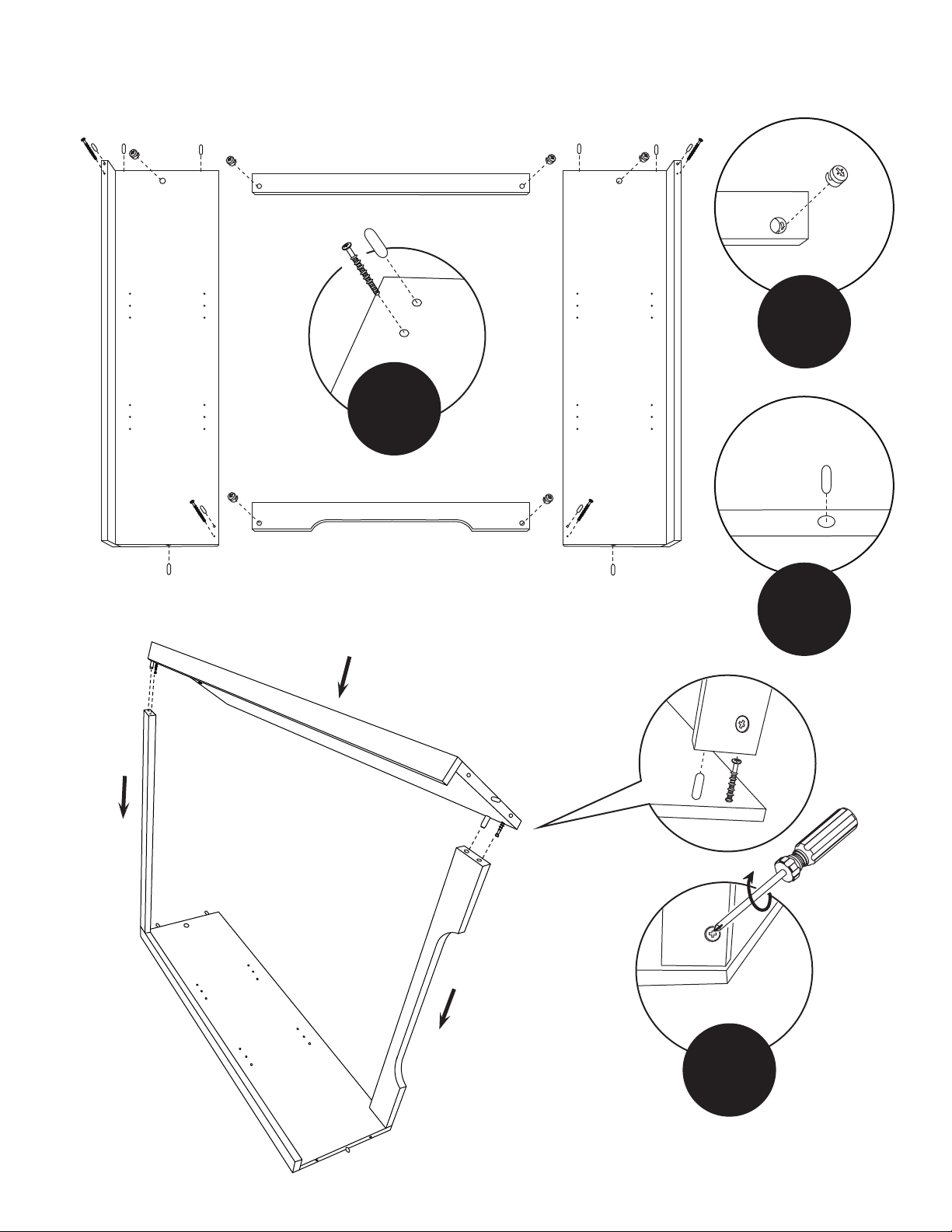

Page 6
4
D
H5
H3
X4
AB
E
H4
X6
H5
5
D
A
B
E
H5
H4
X4
X6
H3
* Rotate H4
clockwise
to secure.
* Tourner H4
dans le sens
horaire pour fixer.
6

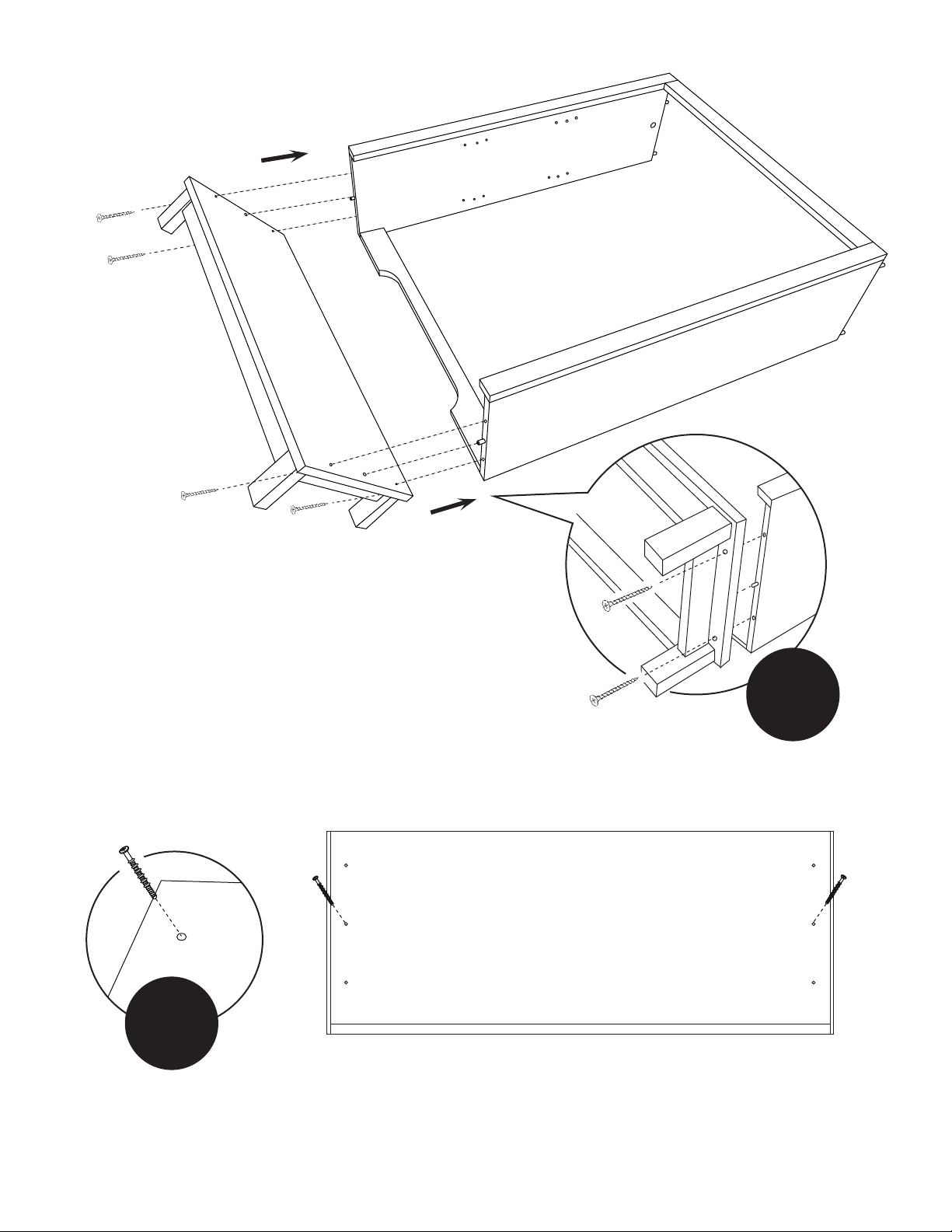

Page 7
6
A
B
F
7
H3
Do not overtighten.
Ne pas trop serrer.
H1
H1
H5
X2
X2
C
7
Page 8
8
C
H3
H4
X2
H5
X4
* Rotate H4
clockwise
to secure.
* Tourner H4
dans le sens
horaire pour fixer.
9
Do not overtighten.
Do not overtighten.
Ne pas trop serrer.
Ne pas trop serrer.
H2
I
X16X18
8
Page 9

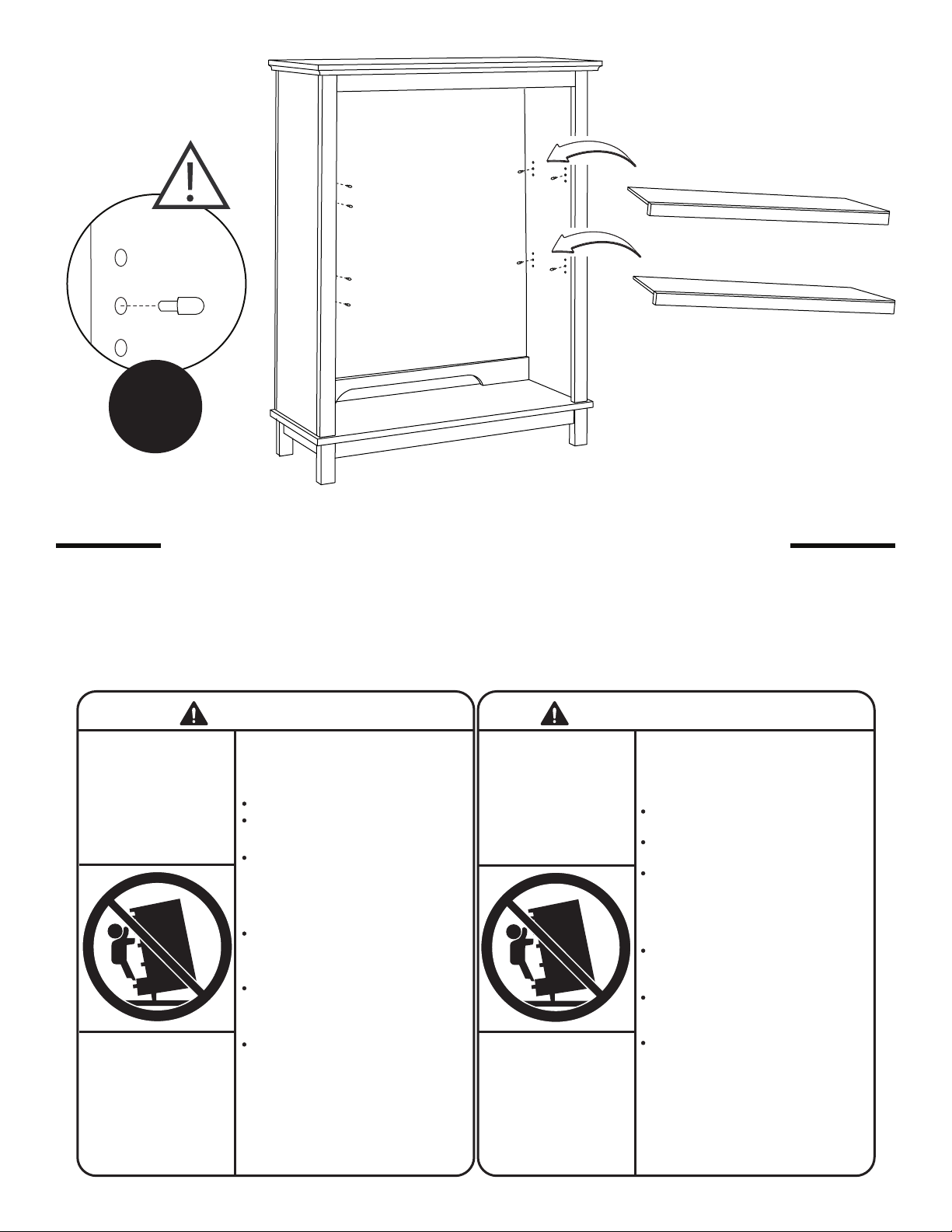

10
J
H6
J
X8
(REQUIRED)
11
FURNITURE ANTI-TIPPING KIT INSTALLATION
INSTALLATION DU DISPOSITIF ANTIBASCULEMENT
Serious or fatal crushing can occur when furniture tips over on children. To help prevent tip-over, follow the
steps below to install this anti-tipping strap.
Le basculement du meuble sur un enfant peut entraîner des blessures graves ou fatales par écrasement. Pour
aider à prévenir le basculement, suivre les étapes ci-dessous afin d'installer cette sangle antibasculement.
WARNING
AVERTISSEMENT
(OBLIGATOIRE)
Serious or fatal crushing injuries
can occur from furniture tip-over.
To help prevent tip-over:
Install tipover restraint provided.
Place heaviest items in the lowest
drawers.
Do not set TVs or other heavy
objects on top of this product,
unless the product is specifically
designed to accommodate them.
Never allow children to climb or
hang on drawers, doors, or
shelves.
Never open more than one
drawer at a time.
(OR)
Do not defeat or remove the
drawer interlock system.
Use of tip-over restraints may
only reduce, but not eliminate,
the risk of tip-over.
This is a permanent label.
Do not remove!
Le basculement du meuble peut
entraîner des blessures graves ou
fatales par écrasement. Pour aider
à prévenir le basculement :
Installer le dispositif
antibasculement fourni.
Placer les objets les plus lourds
dans les tiroirs du bas.
Ne pas placer de téléviseurs ou
d’autres objets lourds sur le
dessus de ce produit, à moins que
le produit ne soit spécifiquement
conçu pour les accommoder.
Ne jamais laisser les enfants
grimper ou s’accrocher aux tiroirs,
aux portes ou aux tablettes.
Ne jamais ouvrir plus d’un tiroir à
la fois.
(OU)
Ne pas défaire ni enlever le
système de blocage des tiroirs.
L’utilisation de ce dispositif de
retenue ne peut que réduire mais
pas éliminer le risque de
basculement.

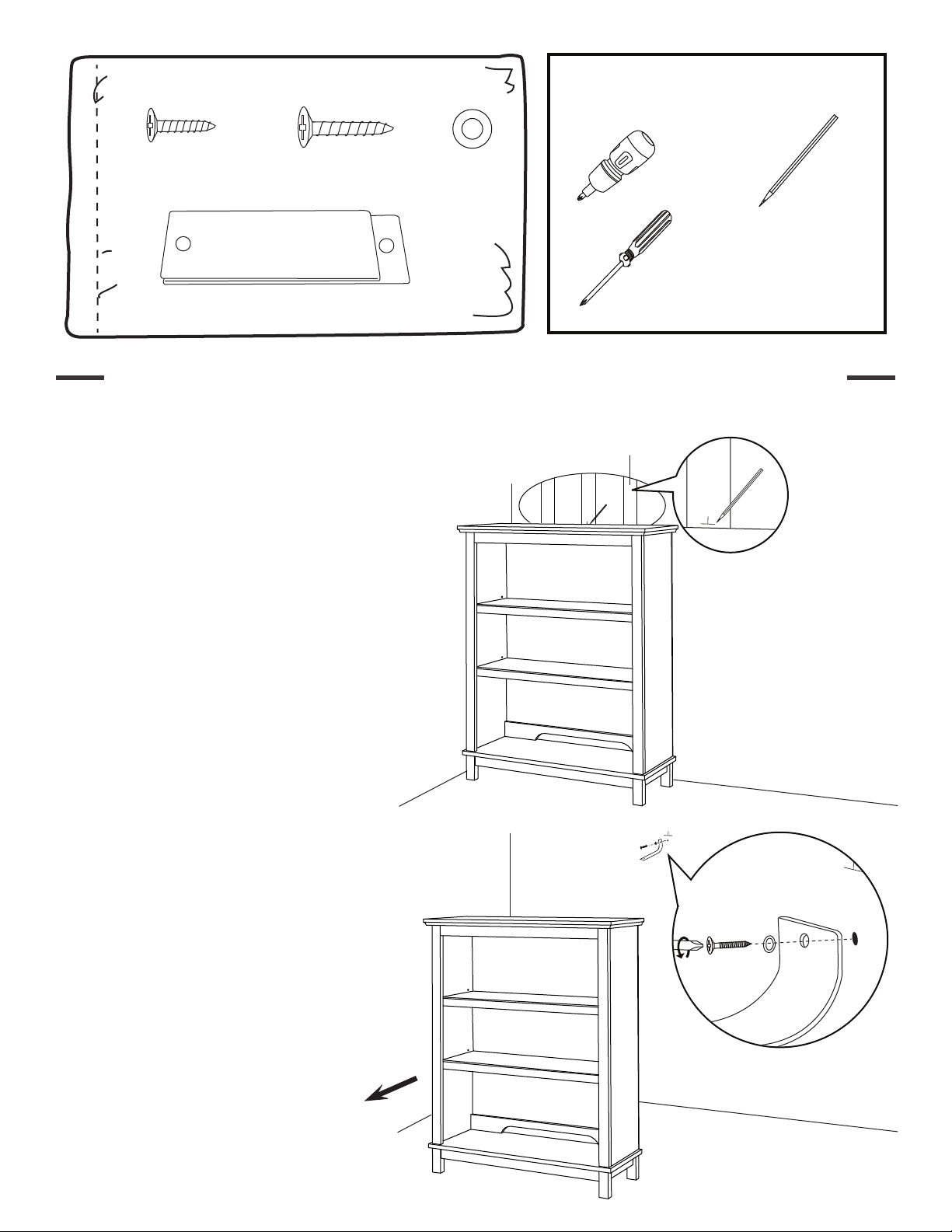

Locate a 2” x 4” stud
behind the wall, and make
a mark.
Localiser un montant de 2”
x 4” derrière la surface du
mur et faire une marque.
Phillips
screwdriver
Tournevis
cruciforme
2” x 4” wall stud
Montant de mur de 2" x 4"
11b
Install the strap on the
wall with the screw and
washer.
Fixer la sangle au mur avec
la vis et une rondelle.
10
Page 11

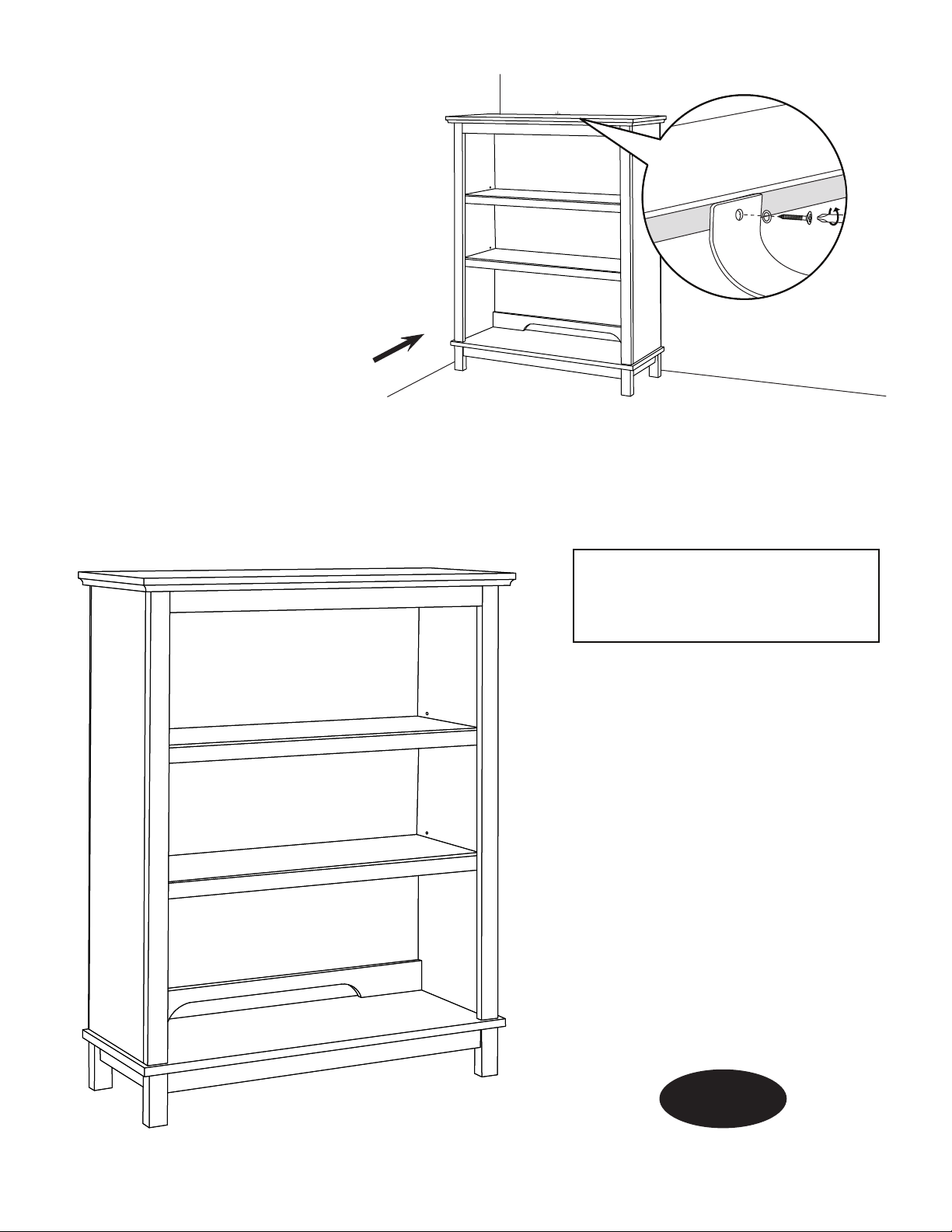

11c
Install the other end of
strap on the back of
dresser with the screw and
washer into the wood
framing of the dresser.
Fixer l'autre extrémité de la
sangle à l'arrière de la
commode avec la vis et une
rondelle dans le cadre de
bois de la commode.
* Weight Limit: 82.5 lbs per shelf.
* Limite de poids de 82.5 livres
par étagère.
READ ALL INSTRUCTIONS BEFORE
USING THE PRODUCT. KEEP THE
INSTRUCTIONS FOR FUTURE USE.
LISEZ ATTENTIVEMENT TOUTES LES
INSTRUCTIONS AVANT D’UTILISER CE
PRODUIT.
CONSERVER CES INSTRUCTIONS POUR
UN USAGE ULTÉRIEUR.
KEEP THIS MANUAL IN A SAFE
PLACE FOR FUTURE REFERENCE.
GARDER CE MANUEL EN LIEU
SÛR POUR UN USAGE ULTÉRIEUR.
Finish
Terminé
11
Page 12
Item# 4309
Autumn Bookcase/Hutch Hutch conversion assembly
Bibliothèque/Vaisselier Autumn Ensemble de conversion de vaisselier
* All of the parts and hardware you will need are supplied with the product at
the time of purchase.
* Les pièces et accessoires de montage dont vous aurez besoin sont fournis avec le
produit lors de l’achat.
12
Page 13

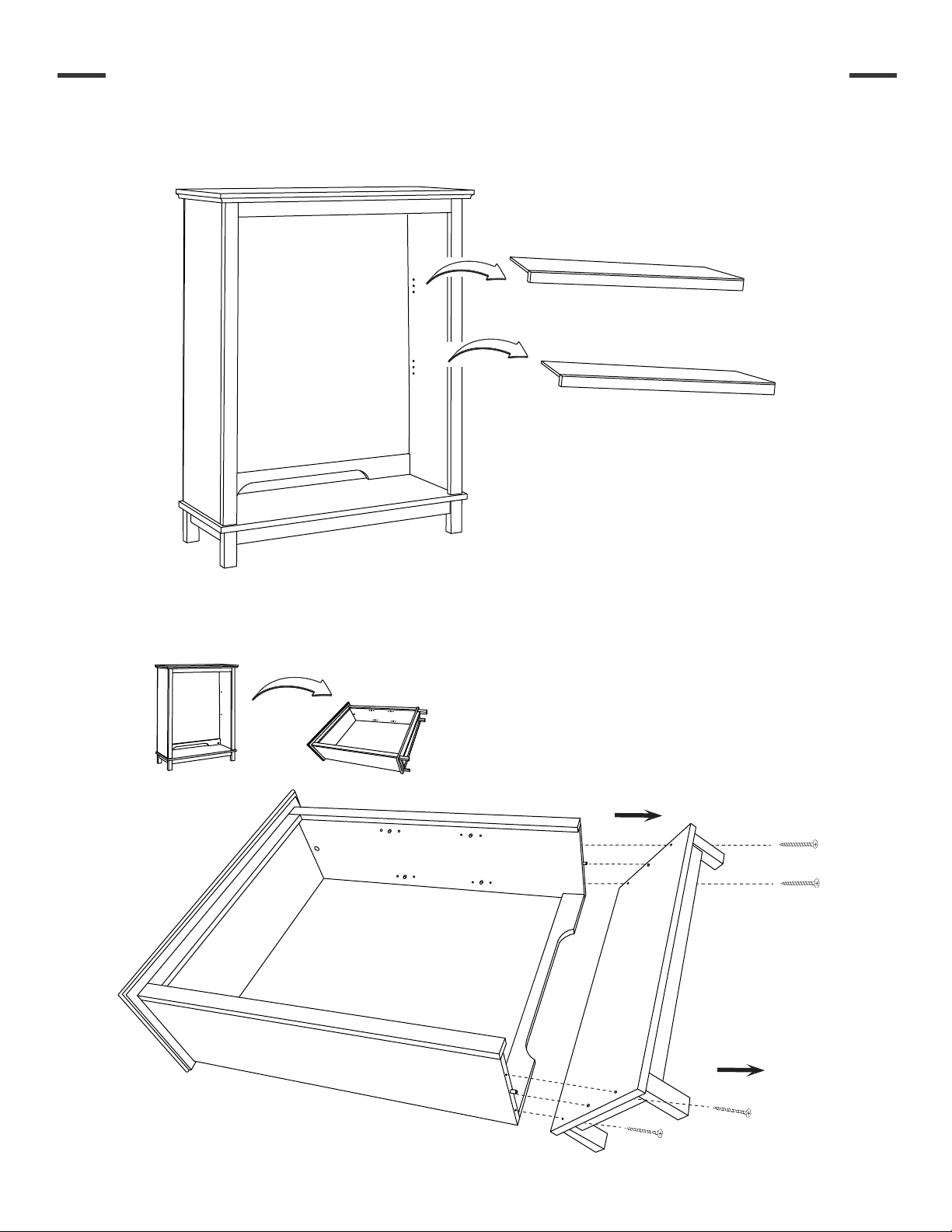

1
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
J
J
2
F
13
Page 14

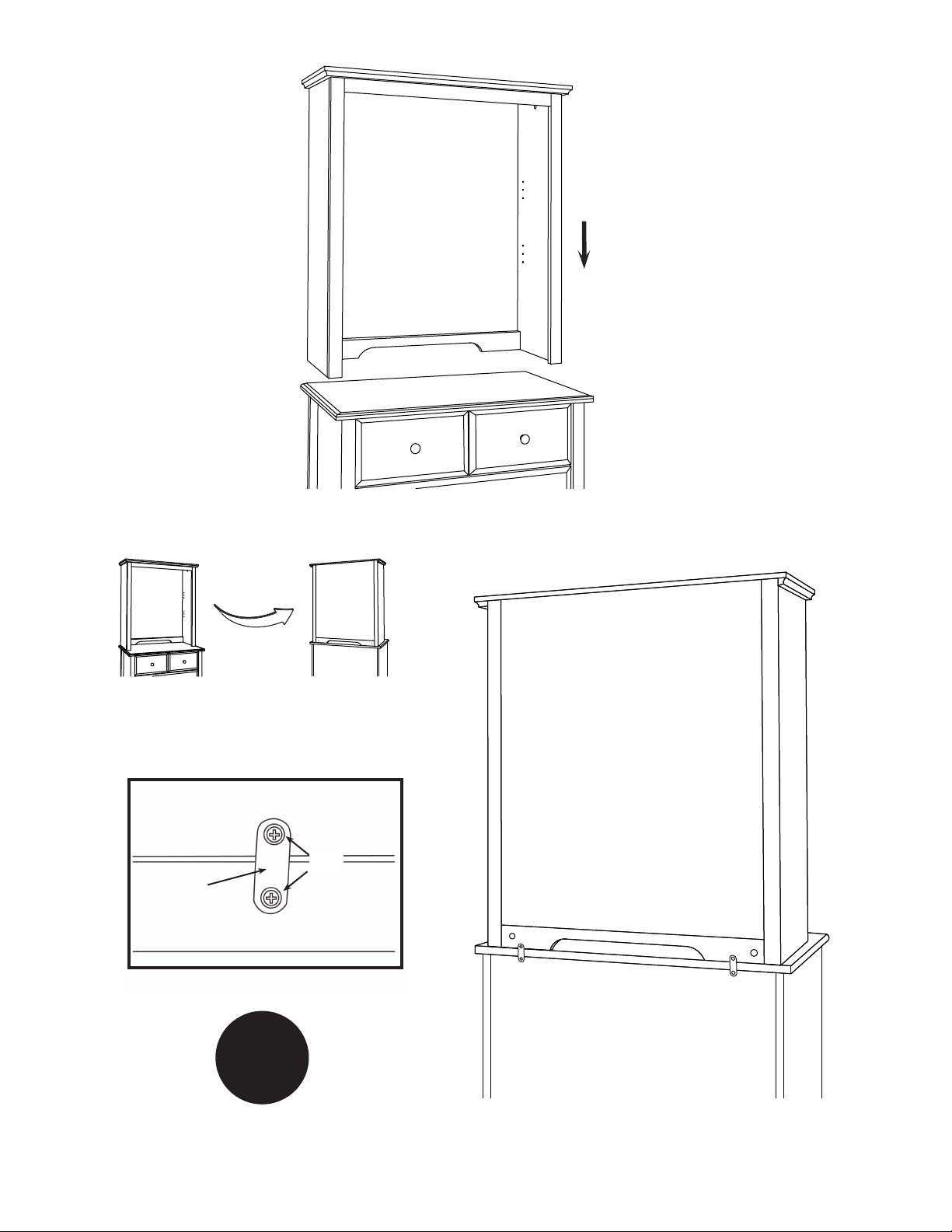

3
4
H7
H8
X2
14
Page 15

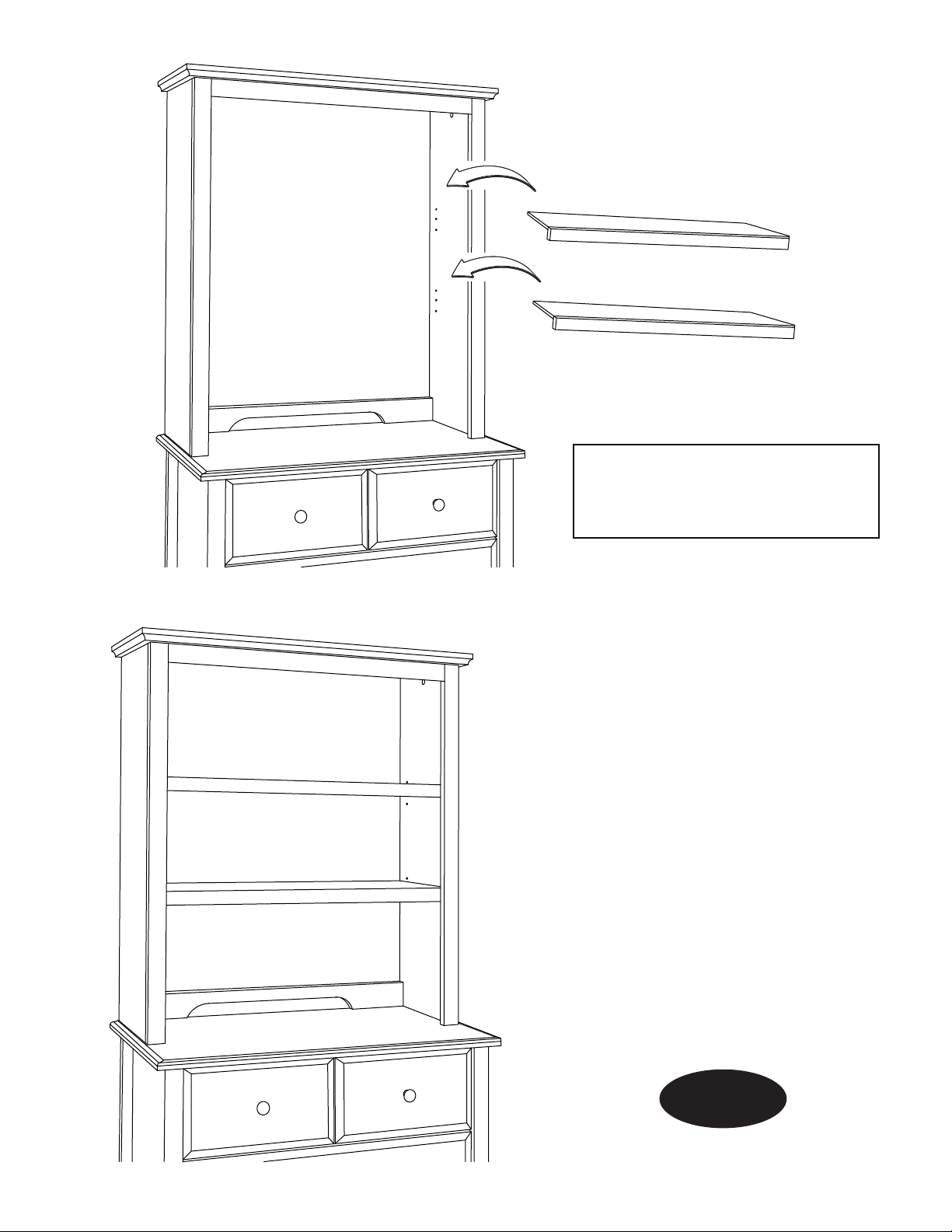

5
J
J
* Weight Limit: 82.5 lbs per shelf.
* Limite de poids de 82.5 livres
par étagère.
READ ALL INSTRUCTIONS BEFORE
USING THE PRODUCT. KEEP THE
INSTRUCTIONS FOR FUTURE USE.
LISEZ ATTENTIVEMENT TOUTES LES
INSTRUCTIONS AVANT D’UTILISER CE
PRODUIT.
CONSERVER CES INSTRUCTIONS POUR
UN USAGE ULTÉRIEUR.
KEEP THIS MANUAL IN A SAFE
PLACE FOR FUTURE REFERENCE.
GARDER CE MANUEL EN LIEU
SÛR POUR UN USAGE ULTÉRIEUR.
Finish
Terminé
15
Page 16
IMPORTANT:
As with all infant and baby furniture, it is important to check fasteners, screws, and bolts
periodically for tightness. Parents should ensure a safe environment for their children by
checking the furniture regularly before placing a child in the product.
IMPORTANT :
Comme pour tous les meubles de nourrissons et de bébés, il est important de vérifier périodiquement le serrage des attaches, des vis et des boulons. Les parents doivent procurer un environnement sécuritaire à leur enfant en vérifiant régulièrement le meuble avant de placer l’enfant sur
celui-ci.
Storage:
Pine woods exchange moisture with the air adjust-
•
•
ing to major changes in room temperature and
humidity. Therefore, it is best to place your furniture
away from heating or air-conditioning vents.
Sunlight is not friendly to solid wood furniture and
•
•
prolonged direct exposure to harsh sunlight can
discolor the finish. Be careful not to place your furniture in direct sunlight for extended periods of time. As
with all your fine furniture, blot up spills immediately.
Care and Cleaning:
•
Do not scratch or chip the finish. Do not use
abrasive chemicals for cleaning. Clean with mild
soap on a damp, soft rag. Rinse and dry thoroughly.
If you ever refinish this furniture, be sure to use only
a non-toxic finish specified for children’s products. If
you choose to refinish this furniture, the warranty will
be voided.
Registering your product is even easier than
before. You can register your product on our
website at :
www.themdbfamily.com/registrations
Rangement :
• Le bois de pin échange de l’humidité avec l’air en
s’adaptant aux principaux changements de température
et d’humidité ambiante. Il est donc préférable d’éloigner
ce meuble des bouches de chaleur et de climatisation.
• Les rayons du soleil ne font pas bon ménage avec les
meubles en bois massif et une exposition prolongée à la
lumière directe du soleil risque de décolorer le fini.
Prenez garde de ne pas laisser votre meuble directement au soleil pendant un temps prolongé. Comme pour
tous les meubles précieux, épongez immédiatement
toute éclaboussure.
Entretien et nettoyage :
• Évitez d’égratigner ou d’écailler le fini. N’utilisez pas
des nettoyants abrasifs. Nettoyez le meuble avec du
savon doux sur un chiffon non rugueux. Rincez et
séchez-le complètement. Si vous devez refaire la finition
de ce meuble, assurez-vous d’utiliser un fini non toxique
conçu pour les meubles pour enfants. Si vous entreprenez de refinir ce meuble, sa garantie sera annulée.
L’enregistrement de votre produit est plus
facile que jamais. Veuillez l’enregistrer sur
notre site Web à :
www.themdbfamily.com/registrations
IF YOU WOULD LIKE T
REPLACEMENT OR MISSING PARTS,
PLEASE VISIT US AT:
WWW.THEMDBFAMILY.COM/SUPPORT
OR YOU CAN CONTAC
OR YOU CAN CONTAC
MILLION DOLLAR BABY CO.
8700 REX RD.
PICO RIVERA, CA 90660
O ORDER
A
T US BY MAIL:
T US BY MAIL:
POUR COMMANDER DES PIÈCES
DE RECHANGE OU MANQUANTES,
VISITEZ-NOUS À :
WWW.THEMDBFAMILY.COM/SUPPORT
OU CONTACTEZ-NOUS PAR LA POSTE :
MILLION DOLLAR BABY CO.
8700 REX RD.
PICO RIVERA, CA 90660
16
