DVSS813
PŮVODNÍ NÁVOD K POUŽITÍ
PÔVODNÝ NÁVOD NA POUŽITIE
| CZ – MULTIFUNKČNÍ ŠICÍ STROJ | - Návod k obluze | 4 - 10 |
|---|---|---|
| SK – Multifunkčný šijací stroj | - Návod na použitie | 11 - 17 |
WETRA-XT, ČR s.r.o, Náchodská 1623, Praha 9, CZ - www.wetra-xt.com

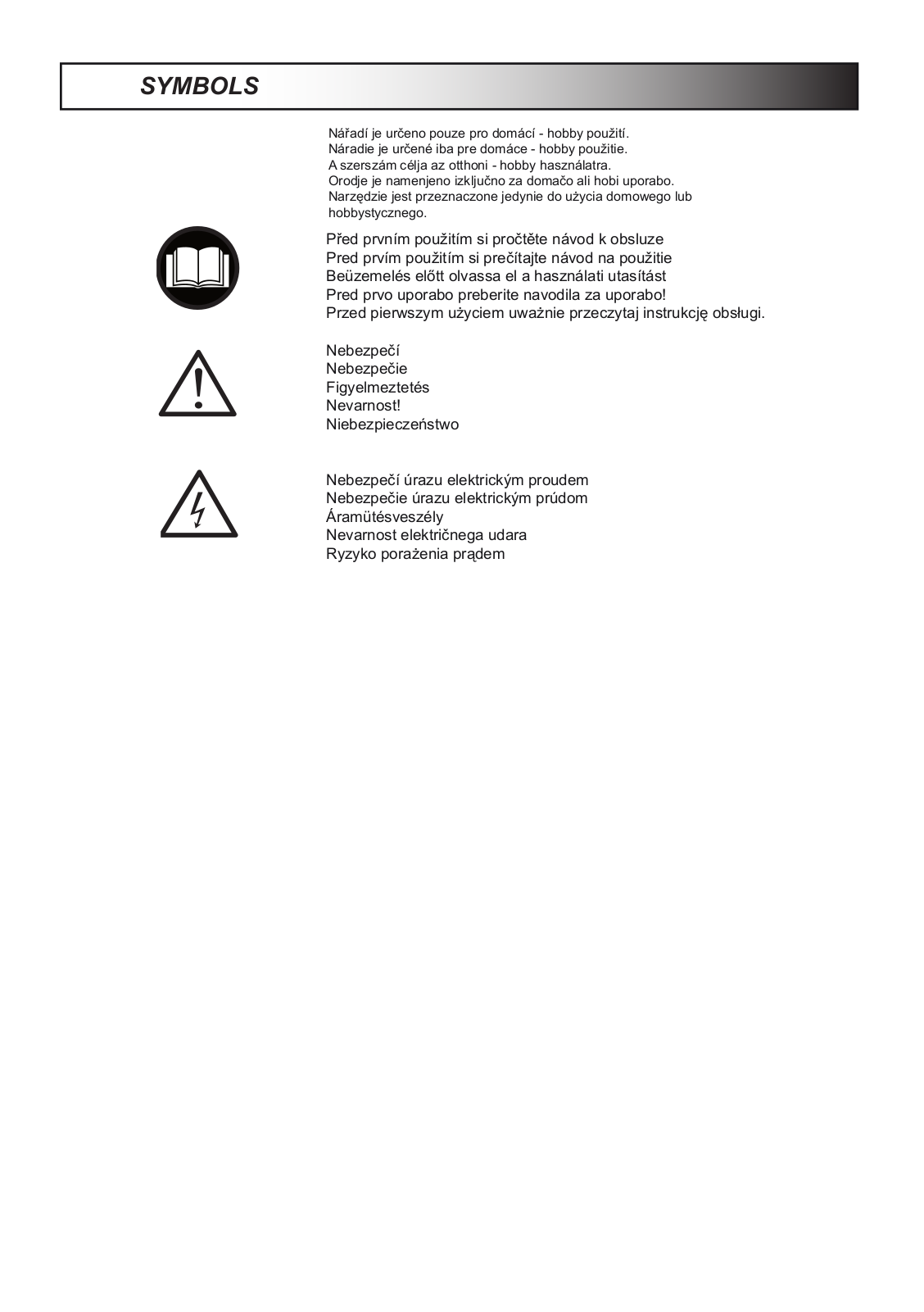

SYMBOLS
Nářadí je určeno pouze pro domácí - hobby použití. Náradie je určené iba pre domáce - hobby použitie. A szerszám célja az otthoni - hobby használatra. Orodje je namenjeno izključno za domačo ali hobi uporabo. Narzędzie jest przeznaczone jedynie do użycia domowego lub hobbystycznego.
Przed pierwszym użyciem uważnie przeczytaj instrukcie obsługi
Před prvním použitím si pročtěte návod k obsluze Pred prvím použitím si prečítajte návod na použitie Beüzemelés előtt olvassa el a használati utasítást Pred prvo uporabo preberite navodila za uporabo!
Nebezpečí Nebezpečie Figyelmeztetés Nevarnost! Niebezpieczeństwo
Nebezpečí úrazu elektrickým proudem Nebezpečie úrazu elektrickým prúdom Áramütésveszély Nevarnost električnega udara Ryzyko porażenia pradem
Před použitím si prosím přečtěte tyto bezpečnostní pokyny a pečlivě je uschovejte
! - Tento symbol označuje nebezpečí zranění. nebo poškození zařízení .
Každé elektrické zařízení musí být v souladu s následujícími bezpečnostními pokyny
Před prací se šicím stroiem si přečtěte všechny provozní pokyny
Nebeznečí
Prevence rizika úrazu elektrickým proudem. Dbeite na vytažení zástrčky elektrického napájení okamžitě po skončení práce a před čištěním
Upozornění
Snižte nebezpečí ohně, úrazu elektrickým proudem nebo poškození zdraví.
1. Toto zařízení není vhodné pro zdravotně oslabené, pomalu reaguiící osoby pro mentálně postižené (včetně dětí), pokud neisou pod dozorem nebo s DA-VIN-Clencí. Děti musí být pod dozorem, je nutno zajistit, aby si se zařízením nehrály
2. Rozpoite a vypněte (OFF) všechny řídící vypínače a potom vytáhněte síťovou zásuvku ze zástrčky elektrického napájení.
3 Nepoužíveite stroie které isou poškozené byly ponořené ve vodě nebo s poškozenou síťovou zástrčkou
4. Nepoužívejte stroj v nevětraném prostředí. Větrejte a zajistěte aby se v blízkosti nožního ovladače nebromadila žádná cupanina, nehromadil se prach a žádné rozptýlené kousky tkanin
5. Nedopusťte, aby jakýkoliv předmět spadl nebo byl vložen do mechanizmu stroje
6. Nepoužíveite stroi mimo budovu.
7. Ujistěte se prosím, že použití stroje odpovídá pokynům. Používejte pouze příslušenství od výrobců uvedených v tomto návodu
8. Nepoužíveite stroi v místech, kde je řízeno vytváření aerosolu nebo kyslíku.
9. Je zakázáno z vlastní vůle měnit zástrčku elektrického napáiení
10. Je zakázáno vytahovat zástrčku za dráty. Vytahuite zástrčku pouze za konec napájecí šňůry.
11 Síťová zástrčka musí být vytažena během údržby mazacího zařízení na mobilním krytu nebo na pohyblivých složkách.
12. Udržujte bezpečnou vzdálenost prstů od pohyblivých složek zeiména od šicí jehly
13. Používejte vždv vhodnou stehovou desku, neboť špatná stehová deska může být příčinou zlomení jeh-
14 Nenoužíveite zakřivenou jehlu
15. Netaheite a nepostrkuite tkaninu během šití, může doiít k ohnutí nebo ke zlomení jehly.
16. Při výměně typu přítlačné patky, seřízení vzdálenosti jehly výměně cívky atd vždy odpoite napájecí kabel.
DVSS813 - Multifunkční šicí stro
TYTO PEZDEČNOSTNÍ DOVVNY USCHOVEITE III

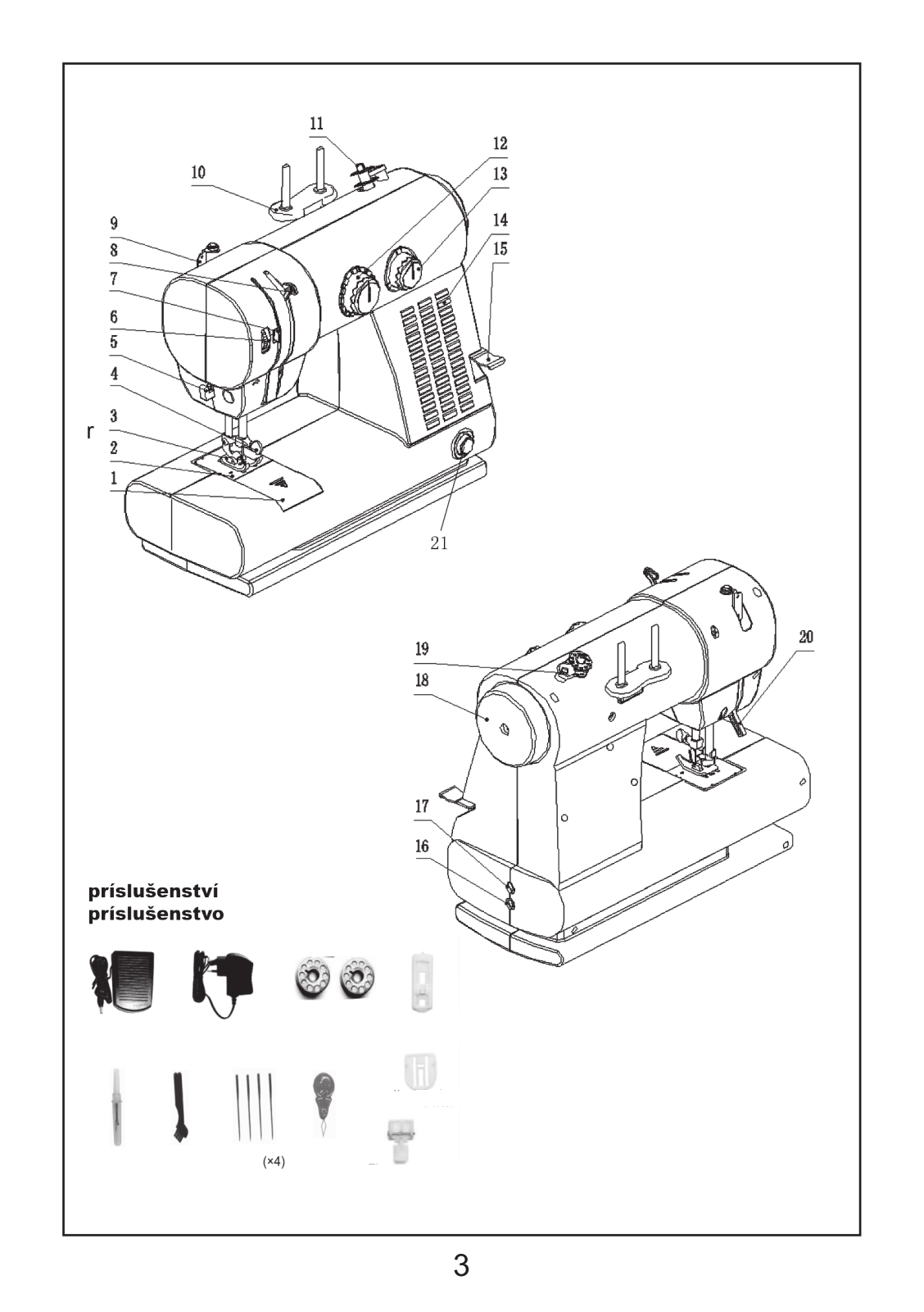

Popis prvků šicího stroje
- 1. Krvt cívkového prostoru
- 2. Stehová deska
- 3 Přítlačná natka
- 4 Šroub jehlové svorky
- 5. Řezač nití
- 6. Volič napětí nitě
- 7 Páčka pro uvolnění napětí nitě
- 8. Páčka na zvedání nitě
- 10. Trn pro nasazení cívky
- 12. Volič výběru čísla vzoru stehu
- 13. Volič výběru varianty vzoru stehu
- 14. Tabulka vzorů stehů
- 15 Páčka pro zpětné šití
- 16. Zásuvka nožního ovladače
- 17. Zásuvka adaptéru
- 18. Ruční kolo
- 19 Zarážka navíječe cívky
- 20. Držák přítlačné patky
- 21. Síťový vypínač
POUŽITÍ A PROVOZ
Šící stroi DA-VINCI je určen pouze pro domácí nebo hobby použití.
Výrobce a dovozce nedoporučují používat tento šící stroiv extrémních podmínkách a při vysokém zatížení Jakékoliv další doplňující požadavky musí být předmětem dohody mezi výrobcem a odběratelem
Přinojení stroje k nanájecímu zdroji
1 Zapoite konektor A" do stroje a zástrčku B" do sítě
2. Připojte nožní ovladač "C" ke stroji
3 Před začátkem šití nastavte vypínač na ON"
Osvětlení stroie
Pro přívod napálecího napětí a osvětlení strole stisk-
Navíjení cívky
Nasaďte cívku na cívkový trn, nit kolem prázdné cívky
Prázdnou cívku vložte na navíjecí vřeteno a držte sešlápnutý nožní ovladač, dokud cívka nebude plná.

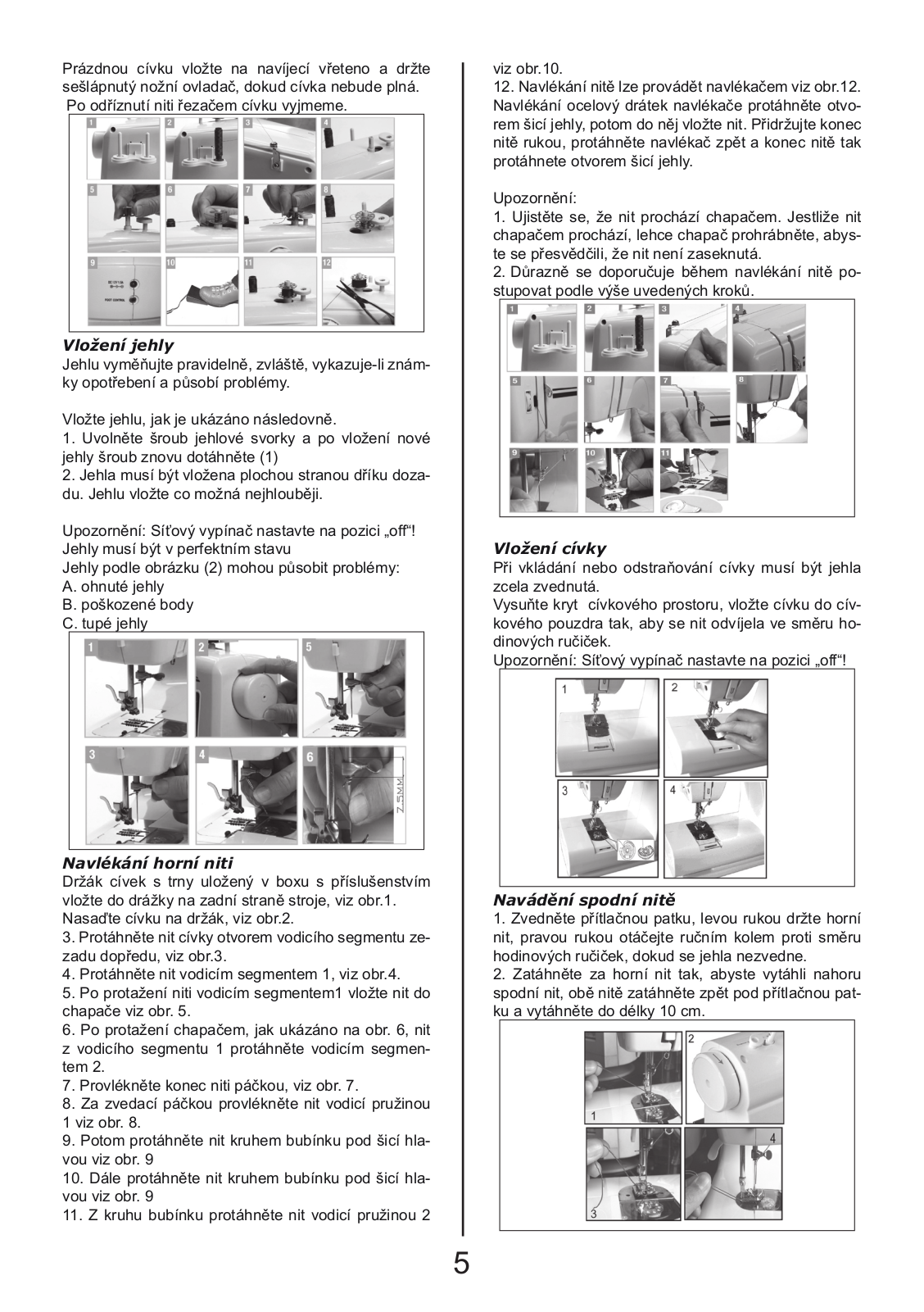

Vložení jehly
Jehlu vyměňujte pravidelně, zvláště, vykazuje-li známky opotřebení a působí problémy.
Vložte jehlu, jak je ukázáno následovně.
1. Uvolněte šroub jehlové svorky a po vložení nové jehly šroub znovu dotáhněte (1)
Jehla musí být vložena plochou stranou dříku dozadu. Jehlu vložte co možná nejhlouběji.
Upozornění: Síťový vypínač nastavte na pozici "off" Jehly musí být v perfektním stavu
Jehly podle obrázku (2) mohou působit problémy:
- A. ohnuté jehly
- B. poškozené body
C. tupé iehlv
Navlékání horní niti
Držák cívek s trny uložený v boxu s příslušenstvím vložte do drážky na zadní straně stroje, viz obr.1.
Nasaďte cívku na držák, viz obr.2
Protáhněte nit cívky otvorem vodicího segmentu zezadu dopředu, viz obr.3.
4. Protáhněte nit vodicím segmentem 1, viz obr.4.
5. Po protažení niti vodicím segmentem1 vložte nit do chapače viz obr. 5.
Po protažení chapačem, jak ukázáno na obr. 6, nit z vodicího segmentu 1 protáhněte vodicím segmentem 2.
7. Provlékněte konec niti páčkou, viz obr. 7.
Za zvedací páčkou provlékněte nit vodicí pružinou 1 viz obr. 8.
9. Potom protáhněte nit kruhem bubínku pod šicí hlavou viz obr. 9
Dále protáhněte nit kruhem bubínku pod šicí hlavou viz obr. 9
11. Z kruhu bubínku protáhněte nit vodicí pružinou 2
viz obr.10.
12. Navlékání nitě lze provádět navlékačem viz obr.12. Navlékání ocelový drátek navlékače protáhněte otvorem šicí jehly, potom do něj vložte nit. Přidržujte konec nitě rukou, protáhněte navlékač zpět a konec nitě tak protáhnete otvorem šicí jehly.
Upozornění:
Ujistěte se, že nit prochází chapačem. Jestliže nit chapačem prochází, lehce chapač prohrábněte, abyste se přesvědčili, že nit není zaseknutá.
Důrazně se doporučuje během navlékání nitě postupovat podle výše uvedených kroků
Vložení cívky
Při vkládání nebo odstraňování cívky musí být jehla zcela zvednutá.
Vysuňte kryt cívkového prostoru, vložte cívku do cívkového pouzdra tak, aby se nit odvíjela ve směru hodinových ručiček.
Upozornění: Síťový vypínač nastavte na pozici "off"!
Navádění spodní nitě
Zvedněte přítlačnou patku, levou rukou držte horní nit, pravou rukou otáčejte ručním kolem proti směru hodinových ručiček, dokud se jehla nezvedne.
Zatáhněte za horní nit tak, abyste vytáhli nahoru spodní nit, obě nitě zatáhněte zpět pod přítlačnou patku a vytáhněte do délky 10 cm.

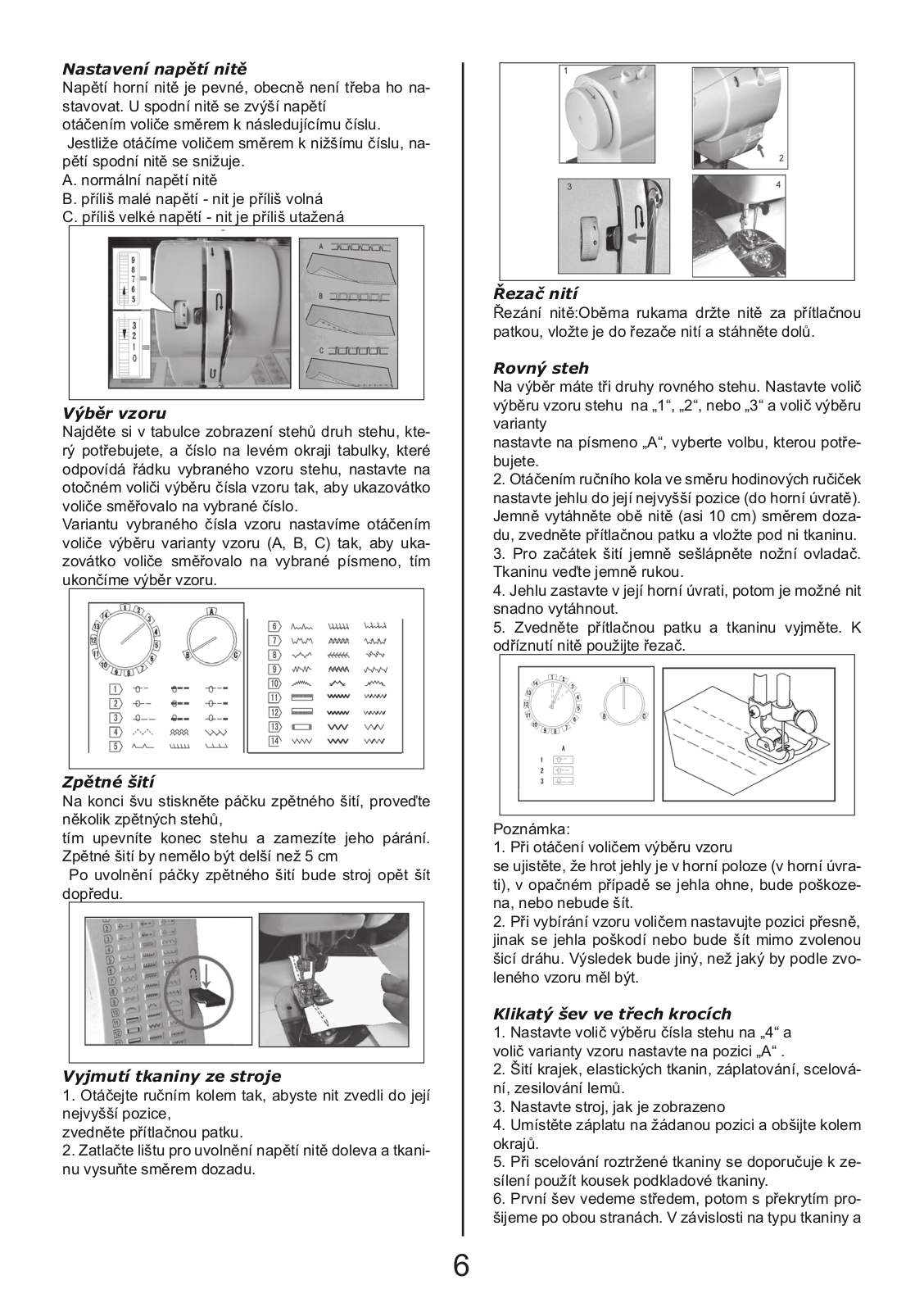

Nastavení napětí nitě
stavovat 11 spodní nitě se zvýší napětí
otáčením voliče směrem k následujícímu číslu
Jestliže otáčíme voličem směrem k nižšímu číslu, na-
- pětí spodní nitě se snižuje.
- A normální nanětí nitě
- B příliš malé napětí nit je příliš volná
- nit ie nříliě
Výběr vzoru
Najděte si v tabulce zobrazení stehů druh stehu který potřebujete, a číslo na levém okraji tabulky, které odpovídá řádku vybraného vzoru stehu, nastavte na otočném voliči výběru čísla vzoru tak, aby ukazovátko voliče směřovalo na vybrané číslo
Variantu vybraného čísla vzoru nastavíme otáčením voliče výběru varianty vzoru (A, B, C) tak, aby ukazovátko voliče směřovalo na vybrané písmeno, tím ne výběr v
Na konci švu stiskněte páčku zpětného šití, proveďte několik zpětných stehů
tím upevníte konec stehu a zamezíte jeho nárání Zpětné šití by nemělo být delší než 5 cm
Po uvolnění páčky zpětného šití bude stroi opět šít
Vyjmutí tkaniny ze stroje
1 Otáčeite ručním kolem tak abyste nit zvedli do její neivvšší pozice
zvedněte přítlačnou patku.
2. Zatlačte lištu pro uvolnění napětí nitě doleva a tkaninu vysuňte směrem dozadu
Řezač nití
Řezání nitě:Oběma rukama držte nitě za přítlačnou patkou, vložte je do řezače nití a stáhněte dolů.
Rovný steh
Na výběr máte tři druhy rovného stehu. Nastavte volič výběru vzoru stehu na "1". "2". nebo "3" a volič výběru varianty
nastavte na nísmeno. A" vyberte volbu, kterou potřebuiete
2. Otáčením ručního kola ve směru hodinových ručiček nastavte jehlu do její nejvyšší pozice (do horní úvratě). lemně vytáhněte obě nitě (asi 10 cm) směrem doza-
du, zvedněte přítlačnou patku a vložte pod ni tkaninu.
3. Pro začátek šití jemně sešlápněte nožní ovladač. Tkaninu veďte jemně rukou
4 Jehlu zastavte v její horní úvrati potom je možné nit snadno vytáhnout.
5. Zvedněte přítlačnou patku a tkaninu vyjměte. K nitě použijte řezač
Poznámka:
1 Při otáčení voličem výběru vzoru
se ujistěte, že hrot jehlv je v horní poloze (v horní úvrati), v opačném případě se jehla ohne, bude poškozena, nebo nebude šít.
2 Při vybírání vzoru voličem nastavujte pozici přesně jinak se jehla poškodí nebo bude šít mimo zvolenou šicí dráhu. Výsledek bude jiný, než jaký by podle zvoleného vzoru měl být
Klikatý šev ve třech krocích
1 Nastavte volič výběru čísla stehu na "4" a volič varianty vzoru nastavte na pozici A"
2 Šití krajek elastických tkanin záplatování scelová-
- ní. zesilování lemů
- 3. Nastavte stroj, jak je zobrazeno
4. Umístěte záplatu na žádanou pozici a obšiite kolem
5. Při scelování roztržené tkaniny se doporučuje k ze-
sílení použít kousek podkladové tkaniny
6 První šev vedeme středem potom s překrvtím prošijeme po obou stranách. V závislosti na tvpu tkaniny a

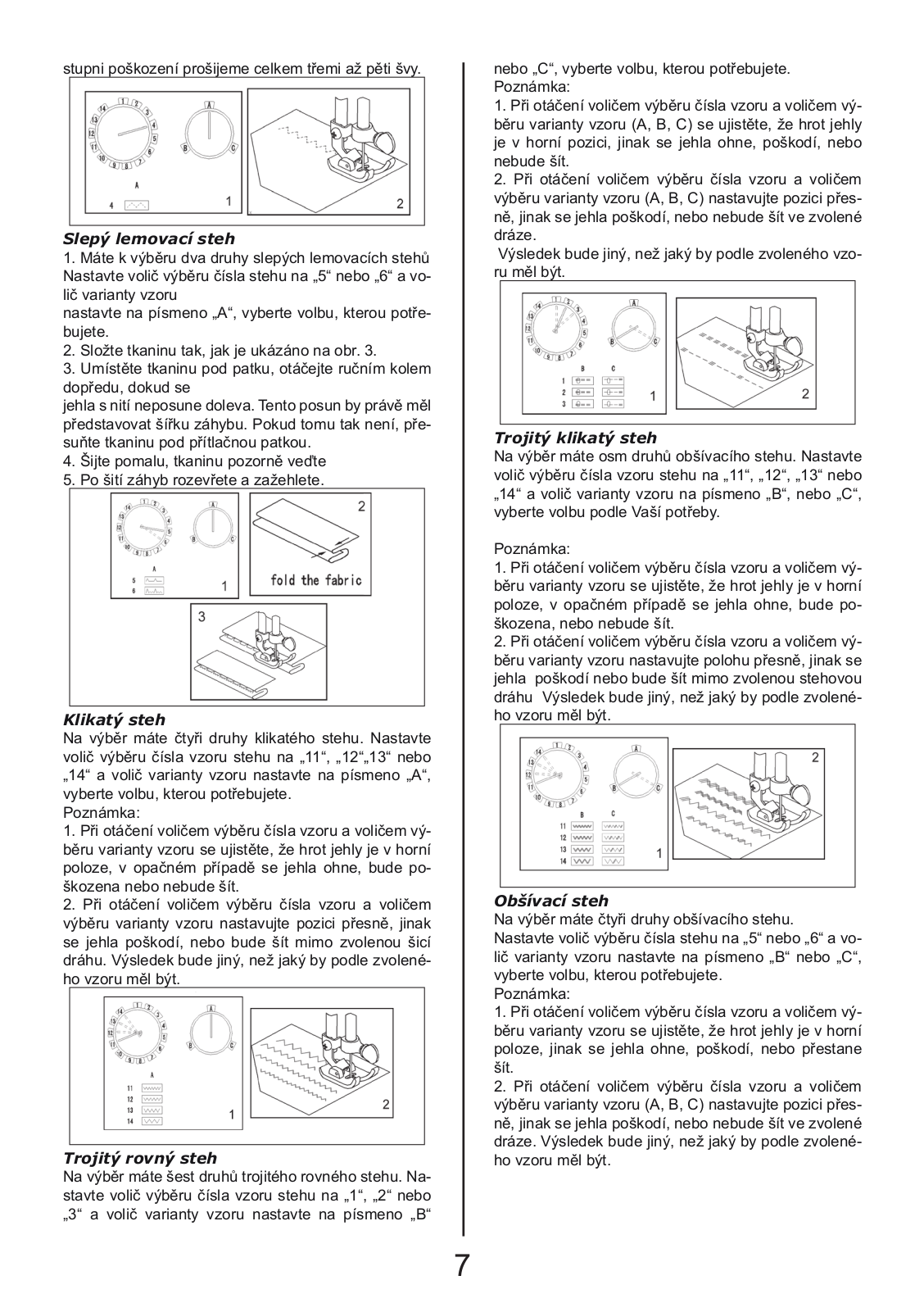

Slený lemovací steh
1. Máte k výběru dva druhy slepých lemovacích stehů
Nastavte volič výběru čísla stehu na "5" nebo "6" a volič varianty vzoru
nastavte na písmeno "A", vyberte volbu, kterou potřebujete.
2. Složte tkaninu tak, jak je ukázáno na obr. 3.
3. Umístěte tkaninu pod patku, otáčejte ručním kolem dopředu, dokud se
jehla s nití neposune doleva. Tento posun by právě měl představovat šířku záhybu. Pokud tomu tak není, pře-
suňte tkaninu pod přítlačnou patkou. 4 Šijte pomalu tkaninu pozorně veďte
Klikatý steh
Na výběr máte čtyři druhy klikatého stehu. Nastavte volič výběru čísla vzoru stehu na "11", "12",13" nebo "14" a volič varianty vzoru nastavte na písmeno "A", wherte volbu, kterou potřebujete
Poznámka:
Při otáčení voličem výběru čísla vzoru a voličem výběru varianty vzoru se ujistěte, že hrot jehly je v horní poloze, v opačném případě se jehla ohne, bude poškozena nebo nebude šít.
2. Při otáčení voličem výběru čísla vzoru a voličem výběru varianty vzoru nastavujte pozici přesně, jinak se jehla poškodí, nebo bude šít mimo zvolenou šicí dráhu. Výsledek bude jiný, než jaký by podle zvolenébo vzoru přil býť
Trojitý rovný steh
Na výběr máte šest druhů trojitého rovného stehu. Nastavte volič výběru čísla vzoru stehu na "1", "2" nebo "3" a volič varianty vzoru nastavte na písmeno "B"
nebo "C", vyberte volbu, kterou potřebujete.
Poznámka:
Při otáčení voličem výběru čísla vzoru a voličem výběru varianty vzoru (A, B, C) se ujistěte, že hrot jehly je v horní pozici, jinak se jehla ohne, poškodí, nebo nebude šít.
Při otáčení voličem výběru čísla vzoru a voličem výběru varianty vzoru (A, B, C) nastavujte pozici přesně, jinak se jehla poškodí, nebo nebude šít ve zvolené dráze
Výsledek bude jiný, než jaký by podle zvoleného vzoru měl být
Trojitý klikatý steh
Na výběr máte osm druhů obšívacího stehu. Nastavte volič výběru čísla vzoru stehu na "11", "12", "13" nebo "14" a volič varianty vzoru na písmeno "B", nebo "C", vyberte volbu podle Vaší potřeby.
Poznámka:
Při otáčení voličem výběru čísla vzoru a voličem výběru varianty vzoru se ujistěte, že hrot jehly je v horní poloze, v opačném případě se jehla ohne, bude poškozena, nebo nebude šít.
2. Při otáčení voličem výběru čísla vzoru a voličem výběru varianty vzoru nastavujte polohu přesně, jinak se jehla poškodí nebo bude šít mimo zvolenou stehovou dráhu Výsledek bude jiný, než jaký by podle zvolené-

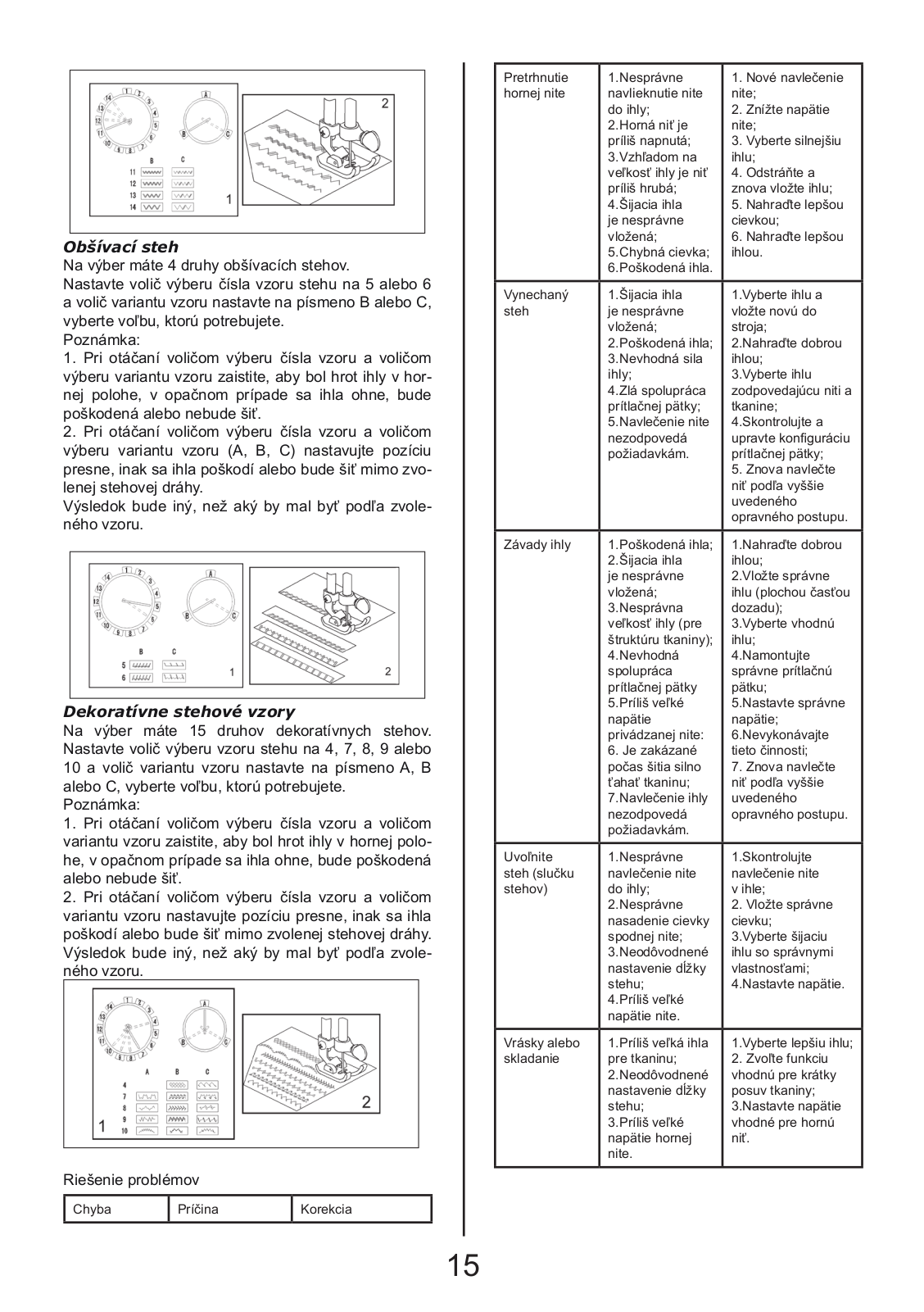

Obšívací steh
Na výběr máte čtyři druhy obšívacího stehu.
Nastavte volič výběru čísla stehu na "5" nebo "6" a volič varianty vzoru nastavte na písmeno "B" nebo "C", vyberte volbu, kterou potřebujete.
Poznámka:
Při otáčení voličem výběru čísla vzoru a voličem výběru varianty vzoru se ujistěte, že hrot jehly je v horní poloze, jinak se jehla ohne, poškodí, nebo přestane šít.
2. Při otáčení voličem výběru čísla vzoru a voličem výběru varianty vzoru (A, B, C) nastavujte pozici přesně, jinak se jehla poškodí, nebo nebude šít ve zvolené dráze. Výsledek bude jiný, než jaký by podle zvoleného vzoru měl být.

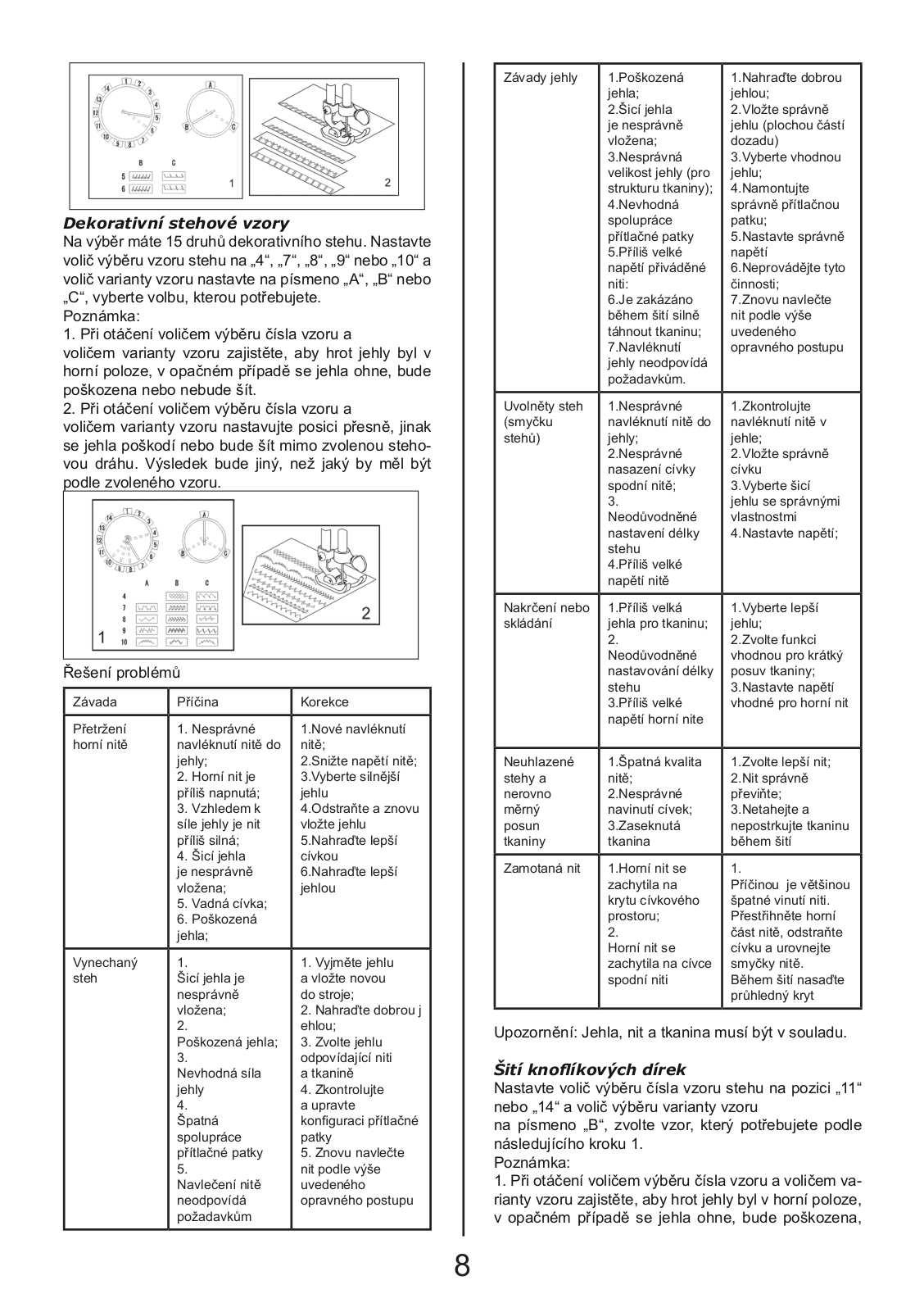

Dekorativní stehové vzory
Na výběr máte 15 druhů dekorativního stehu. Nastavte volič výběru vzoru stehu na "4", "7", "8", "9" nebo "10" a volič varianty vzoru nastavte na písmeno "A", "B" nebo "C", vyberte volbu, kterou potřebujete.
Poznámka
1. Při otáčení voličem výběru čísla vzoru a
voličem varianty vzoru zajistěte, aby hrot jehly byl v horní poloze, v opačném případě se jehla ohne, bude poškozena nebo nebude šít.
2. Při otáčení voličem výběru čísla vzoru a voličem varianty vzoru nastavujte posici přesně, jinak se jehla poškodí nebo bude šít mimo zvolenou steho-
vou dráhu. Výsledek bude jiný, než jaký by měl být
Žešení problémů
| Závada | Příčina | Korekce |
|---|---|---|
|
Přetržení
horní nitě |
|
1.Nové navléknutí
nitě; 2.Snižte napětí nitě; 3.Vyberte silnější jehlu 4.Odstraňte a znovu vložte jehlu 5.Nahraďte lepší cívkou 6.Nahraďte lepší jehlou |
|
Vynechaný
steh |
1.
Šicí jehla je nesprávně vložena; 2. Poškozená jehla; 3. Nevhodná síla jehly 4. Špatná spolupráce přítlačné patky 5. Navlečení nitě neodpovídá požadavkům |
|
| Závady jehly |
1. Poškozená
jehla; 2. Šicí jehla je nesprávně vložena; 3. Nesprávná velikost jehly (pro strukturu tkaniny); 4. Nevhodná spolupráce přítlačné patky 5. Příliš velké napětí přiváděné niti: 6. Je zakázáno během šití silně táhnout tkaninu; 7. Navléknutí jehly neodpovídá požadavkům. |
1.Nahraďte dobrou
jehlou; 2.Vložte správně dozadu) 3.Vyberte vhodnou jehlu; (hlu; 4.Namontujte správně přítlačnou patku; 5.Nastavte správně napětí 6.Neprovádějte tyto činnosti; 7.Znovu navlečte nit podle výše uvedeného opravného postupu |
|---|---|---|
|
Uvolněty steh
(smyčku stehů) |
1.Nesprávné
navléknutí nitě do jehly; 2.Nesprávné nasazení cívky spodní nitě; 3. Neodůvodněné nastavení délky stehu 4.Příliš velké napětí nitě |
1.Zkontrolujte
navléknutí nitě v jehle; 2.Vložte správně cívku 3.Vyberte šicí jehlu se správnými vlastnostmi 4.Nastavte napětí; |
|
Nakrčení nebo
skládání |
1. Příliš velká
jehla pro tkaninu; 2. Neodůvodněné nastavování délky stehu 3. Příliš velké napětí horní nite |
|
|
Neuhlazené
stehy a nerovno měrný posun tkaniny |
|
1.Zvolte lepší nit;
2.Nit správně převiňte; 3.Netahejte a nepostrkujte tkaninu během šití |
| Zamotaná nit |
1.Horní nit se
zachytila na krytu cívkového prostoru; 2. Horní nit se zachytila na cívce spodní niti |
1.
Příčinou je většinou špatné vinutí niti. Přestřihněte horní část nitě, odstraňte cívku a urovnejte smyčky nitě. Během šití nasadte průhledný kryt |
Upozornění: Jehla, nit a tkanina musí být v souladu.
Šití knoflíkových dírek
Nastavte volič výběru čísla vzoru stehu na pozici "11" nebo "14" a volič výběru varianty vzoru
na písmeno "B", zvolte vzor, který potřebujete podle následujícího kroku 1.
Poznámka:
Při otáčení voličem výběru čísla vzoru a voličem varianty vzoru zajistěte, aby hrot jehly byl v horní poloze, v opačném případě se jehla ohne, bude poškozena,
nebo nebude šít.
Při otáčení voličem výběru čísla vzoru a voličem varianty vzoru pastavulte posici přesně
jinak se jehla poškol nebo bude šít mimo zvolenou stehovou dráhu

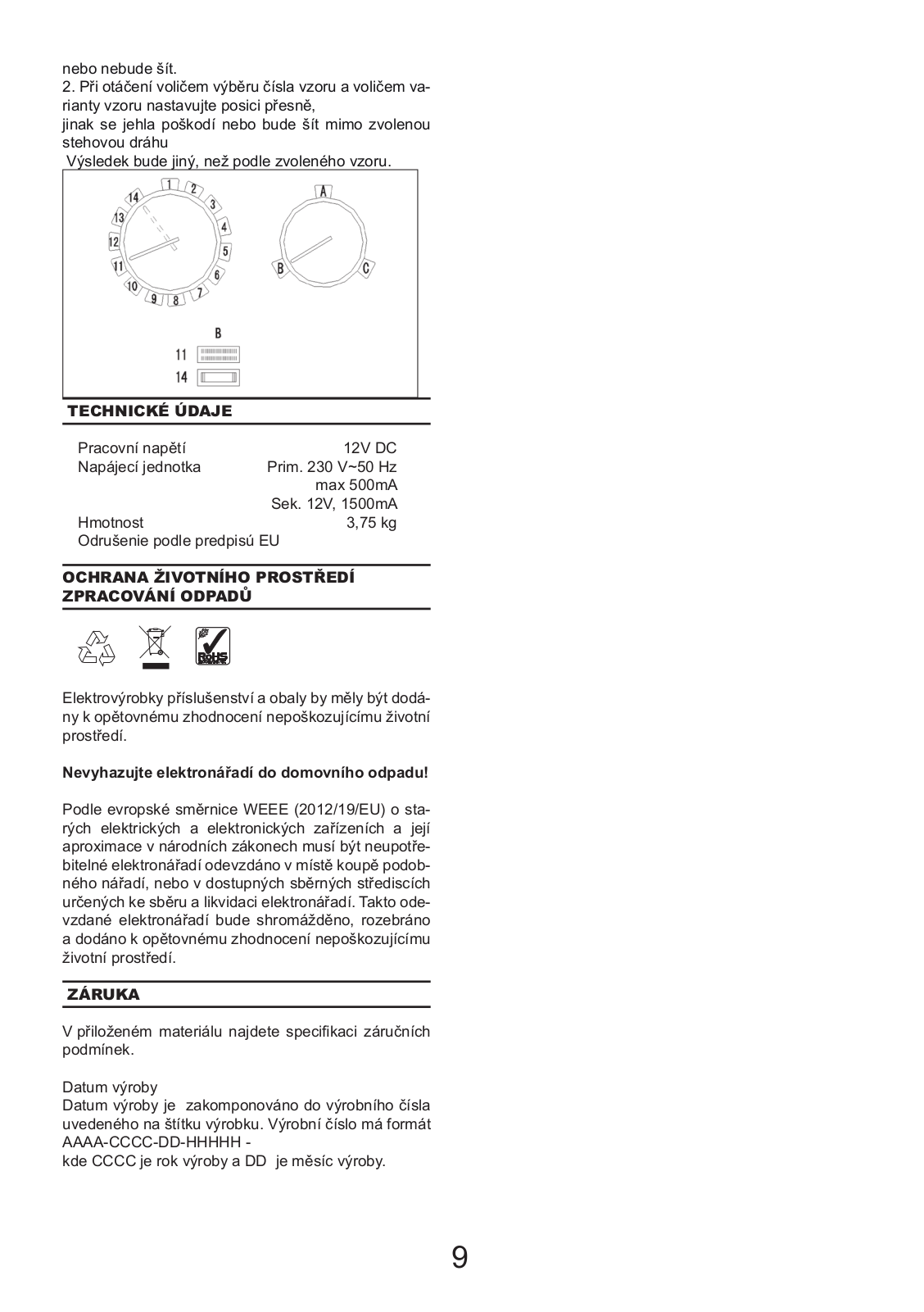

TECHNICKÉ ÚDAJE
| Pracovní napětí | 12V DC | |
|---|---|---|
| Napájecí jednotka | Prim. 230 V~50 Hz | |
| max 500mA | ||
| Sek. 12V, 1500mA | ||
| Hmotnost | 3,75 kg | |
| Odrušenie podle predpisú EU | ||
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ZPRACOVÁNÍ ODPADŮ
Elektrovýrobky příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Nevvhazuite elektronářadí do domovního odpadu!
Podle evropské směrnice WEEE (2012/19/EU) o staných elektrických a elektronických zařízeních a její aproximace v národních zákonech musí být neupotřebitelné elektronářadí odevzdáno v místě koupě podobného nářadí, nebo v dostupných sběrných střediscích určených ke sběru a likvidaci elektronářadí. Takto odevzdané elektronářadí bude shromážděno, rozebráno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.
ZÁRUKA
V přiloženém materiálu najdete specifikaci záručních podmínek
Datum výroby
Datum výroby je zakomponováno do výrobního čísla uvedeného na štítku výrobku. Výrobní číslo má formát AAAA-CCCC-DD-HHHHH -
kde CCCC je rok výroby a DD je měsíc výroby.

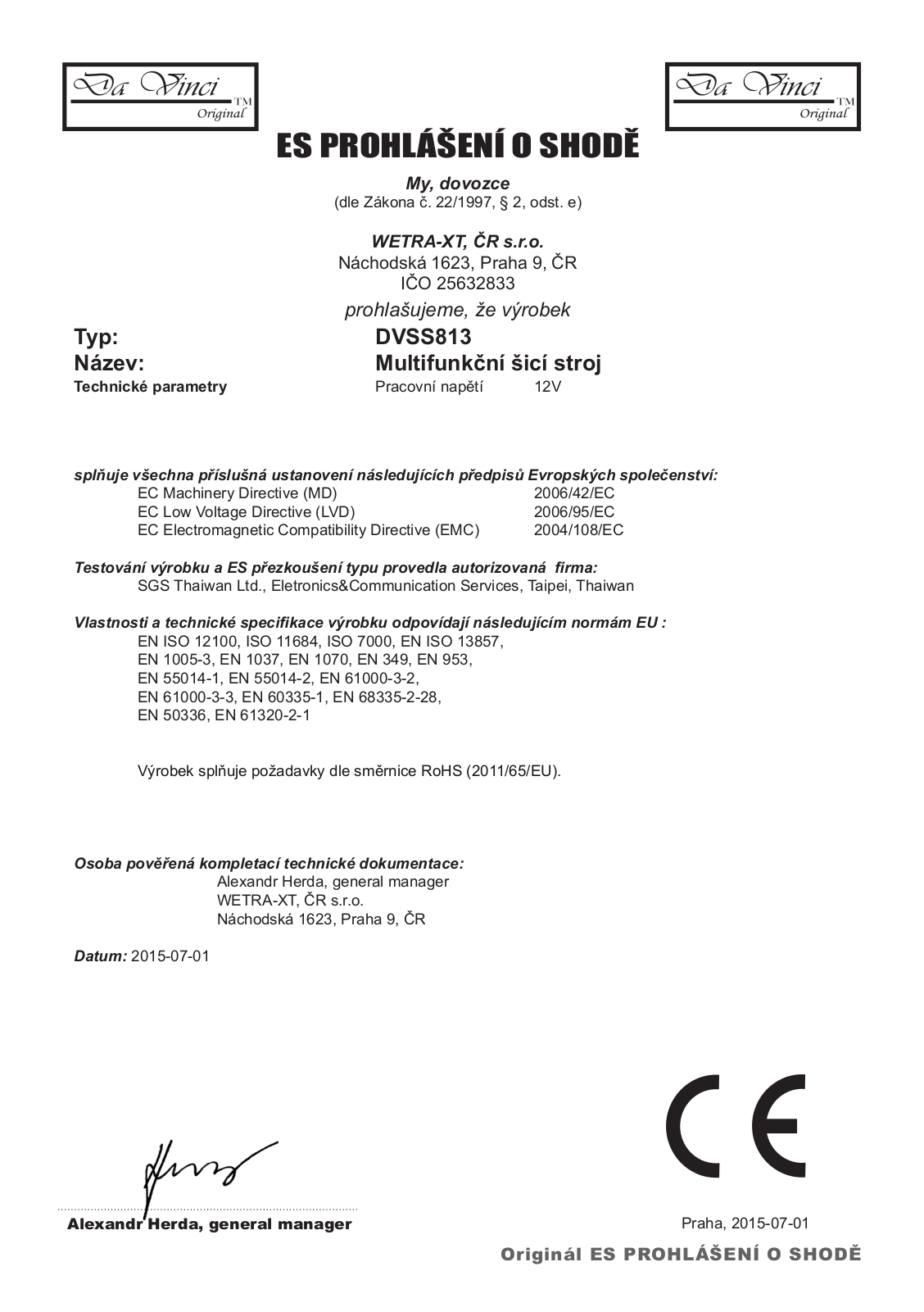

FS PROHLÁŠENÍ O SHODĚ
Mv. dovozce
(dle Zákona č. 22/1997, § 2. odst. e)
WETDA VT ČP s ro Náchodská 1623 Praha 9 ČR
IČO 25632833
prohlašuieme. že výrobek
DVSS813
Multifunkční šicí stroi
Pracovní napětí
splňuje všechna příslušná ustanovení následujících předpisů Evropských společenství: 2006/42/EC
EC Machinery Directive (MD)
EC Electromagnetic Compatibility Directive (EMC)
Testování výrobku a ES přezkoušení typu provedla autorizovaná firma: SGS Thaiwan I td. Eletronics&Communication Services Tainei Thaiwan
Vlastnosti a technické specifikace výrobku odpovídají následujícím normám EU :
EN ISO 12100, ISO 11684, ISO 7000, EN ISO 13857, EN 1005-3 EN 1037 EN 1070 EN 349 EN 953 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3. EN 60335-1. EN 68335-2-28.
Výrobek splňuje požadavky dle směrnice RoHS (2011/65/EU).
Osoba pověřená kompletací technické dokumentace:
WETRA-XT. ČR s.r.o. Náchodská 1623, Praha 9, ČR
Datum: 2015-07-01
Praha. 2015-07-01
Originál ES PROHLÁŠENÍ O SHODĚ
Typ: Název:
Technické parametry

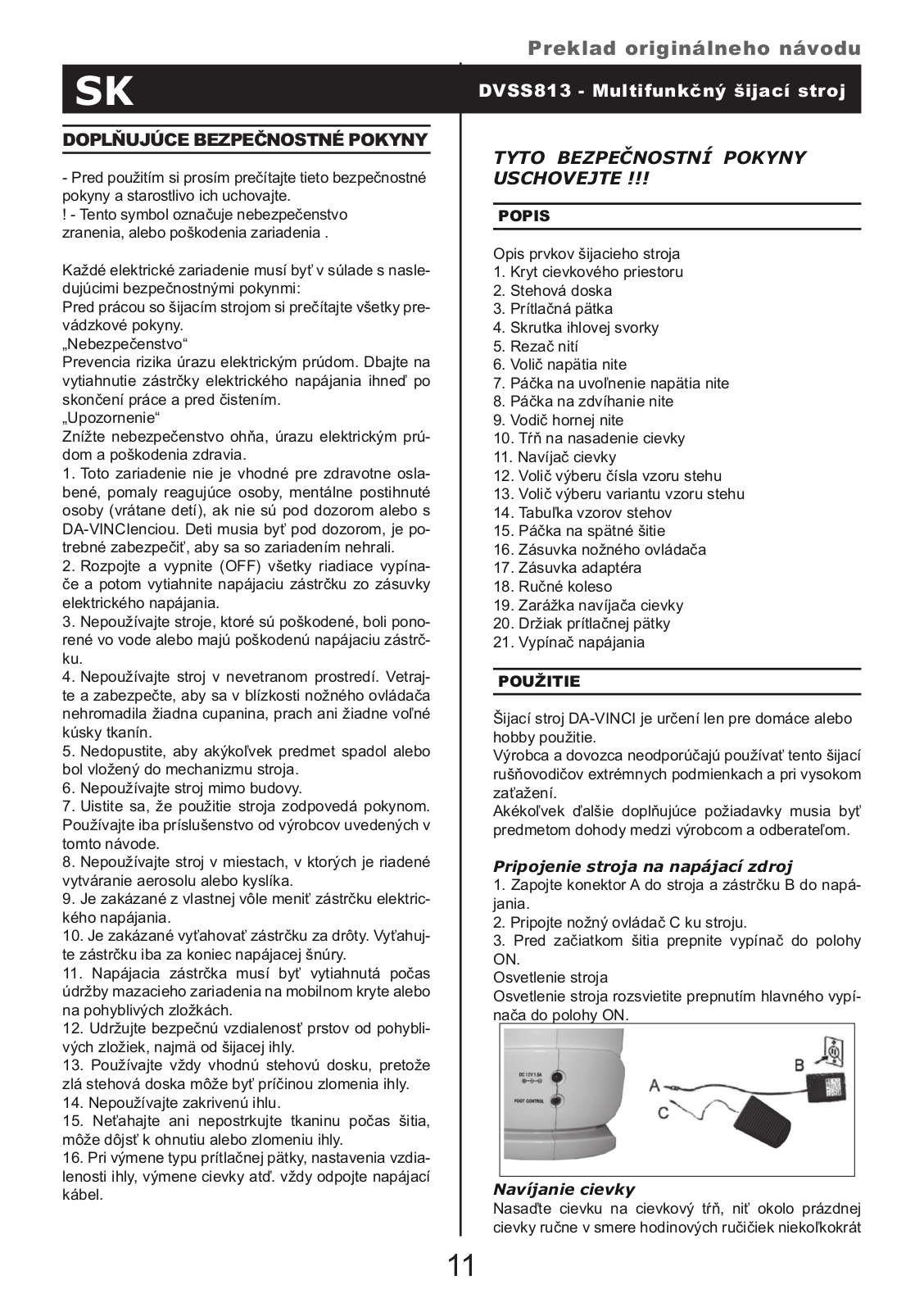

SK
DOPLŇUJÚCE BEZPEČNOSTNÉ POKYNY
Pred použitím si prosím prečítajte tieto bezpečnostné pokyny a starostlivo ich uchovajte.
I - Tento symbol označuje nebeznečenstvo
zranenia, alebo poškodenia zariadenia
Každé elektrické zariadenie musí byť v súlade s nasledujúcimi bezpečnostnými pokynmi:
Pred prácou so šijacím strojom si prečítajte všetky prevádzkové pokyny.
"Nebezpečenstvo"
Prevencia rizika úrazu elektrickým prúdom. Dbajte na vytiahnutie zástrčky elektrického napájania ihneď po skončení práce a pred čistením.
"Upozornenie"
Znížte nebezpečenstvo ohňa, úrazu elektrickým prúdom a poškodenia zdravia.
Toto zariadenie nie je vhodné pre zdravotne oslabené, pomaly reagujúce osoby, mentálne postihnuté osoby (vrátane detí), ak nie sú pod dozorom alebo s DA-VINCIenciou. Deti musia byť pod dozorom, je potrebné zabezpečiť, aby sa so zariadením nehrali.
Rozpojte a vypnite (OFF) všetky riadiace vypínače a potom vytiahnite napájaciu zástrčku zo zásuvky elektrického napájania.
Nepoužívajte stroje, ktoré sú poškodené, boli ponorené vo vode alebo majú poškodenú napájaciu zástrčku.
4. Nepoužívajte stroj v nevetranom prostredí. Vetrajte a zabezpečte, aby sa v blízkosti nožného ovládača nehromadila žiadna cupanina, prach ani žiadne voľné kúsky tkanín.
S. Nedopustite, aby akýkoľvek predmet spadol alebo bol vložený do mechanizmu stroja.
Nepoužívaite stroi mimo budovy.
Uistite sa, že použitie stroja zodpovedá pokynom. Používajte iba príslušenstvo od výrobcov uvedených v tomto návode.
Nepoužívajte stroj v miestach, v ktorých je riadené vytváranie aerosolu alebo kvslíka.
Je zakázané z vlastnej vôle meniť zástrčku elektrického napájanja.
Je zakázané vyťahovať zástrčku za drôty. Vyťahujte zástrčku iba za koniec napájacej šnúry.
Napájacia zástrčka musí byť vytiahnutá počas údržby mazacieho zariadenia na mobilnom kryte alebo na pohyblivých zložkách.
12. Udržujte bezpečnú vzdialenosť prstov od pohyblivých zložiek, najmä od šijacej ihly.
Používajte vždy vhodnú stehovú dosku, pretože zlá stehová doska môže byť príčinou zlomenia ihly.
14. Nepoužívajte zakrivenú ihlu
15. Neťahajte ani nepostrkujte tkaninu počas šitia, môže dôjsť k ohnutiu alebo zlomeniu ihly.
16. Pri výmene typu prítlačnej pätky, nastavenia vzdialenosti ihly, výmene cievky atď. vždy odpojte napájací kábel.
DVSS813 - Multifunkčný šijací stroj
TYTO BEZPEČNOSTNÍ POKYNY USCHOVEJTE !!!
POPIS
- Opis prvkov šijacieho stroja
- 1. Kryt cievkového priestoru
- 2. Stehová doska
- Prítlačná pätka
- 4. Skrutka ihlovej svorky
- 5. Rezač nití
- 6. Volič napätia nite
- 7. Páčka na uvoľnenie napätia nite
- 8. Páčka na zdvíhanie nite
- 9. Vodič hornej nite
- 10. Tŕň na nasadenie cievky
- 11. Navíjač cievky
- 12. Volič výberu čísla vzoru stehu
- 13. Volič výberu variantu vzoru stehu
- 14. Tabuľka vzorov stehov
- 15. Páčka na spätné šitie
- 16. Zásuvka nožného ovládača
- 17. Zásuvka adaptéra
- 18. Ručné koleso
- 19. Zarážka navíjača cievky
- 20. Držiak prítlačnej pätky
- 21. Vypínač napájania
POUŽITIE
Šijací stroj DA-VINCI je určení len pre domáce alebo hobby použitie.
Výrobca a dovozca neodporúčajú používať tento šijací rušňovodičov extrémnych podmienkach a pri vysokom zaťažení.
Akékoľvek ďalšie doplňujúce požiadavky musia byť predmetom dohody medzi výrobcom a odberateľom.
Pripoienie stroia na napáiací zdroi
1. Zapojte konektor A do stroja a zástrčku B do napájania.
Pripoite nožný ovládač C ku stroju.
Pred začiatkom šitia prepnite vypínač do polohy ON.
Osvetlenie stroja
Osvetlenie stroja rozsvietite prepnutím hlavného vypínača do polohy ON.
Navíjanie cievky
Nasaďte cievku na cievkový tŕň, niť okolo prázdnej cievky ručne v smere hodinových ručičiek niekoľkokrát
oviňte
Prázdnu cievku vložte na navíjacie vreteno a držte zošljapnutý nožný ovládač, kým cievka nebude plná Po odrezaní nite rezačom cievku vyberte
Ihlu vymieňaite pravidelne, naimä ak vykazuje známky opotrebenia a pôsobí problémy.
Vložte ihlu, ako je ukázané nasledovne
1. Uvoľnite skrutku ihlovej svorky a po vložení novej ihly skrutku znova dotiahnite (1).
2. Ihla musí byť vložená plochou stranou drieku dozadu lhlu vložte čo naihlbšie
Upozornenie: Napájací vypínač prepnite do polohy
Ihly musia byť v perfektnom stave
lhly podľa obrázku (2) môžu spôsobiť problémy:
- A. ohnuté ihly
- B. poškodené body
Navliekanie hornei nite
Držiak cievok s tŕňmi uložený v boxe s príslušenstvom vložte do drážky na zadnej strane stroja pozrite obr 1 Nasaďte cievku na držiak pozrite obr 2
3. Pretiahnite niť cievky otvorom vodiaceho segmentu zozadu dopredu, pozrite obr. 3
4 Pretiannite niť vodiacim segmentom 1 pozrite obr
5. Po pretiahnutí nite vodiacim segmentom 1 vložte niť do chápača, pozrite obr. 5.
6 Po pretiabnutí chápačom ako je ukázané na obr
6. ponaťahujte niť z vodjaceho segmentu 1 vodjacim segmentom 2
7. Prevlečte koniec niti páčkou, pozrite obr. 7.
8 Za zdvíhacou páčkou prevlečte niť vodiacou pružinou 1. pozrite obr. 8
9. Potom pretiahnite niť kruhom bubienka pod šijacou hlavou, pozrite obr. 9
10. Ďalei pretiahnite niť kruhom bubienka pod šijacou hlavou, pozrite obr. 9
11 7 kruhu hubienka ponaťahuite niť vodiacou pružinou 2. pozrite obr. 10
12. Navliekanie nite je možné vykonávať navliekačom pozrite, obr. 12. Navliekací oceľový drôtik navliekača prevlečte otvorom šijacej ihly potom do neho vložte niť. Pridržiavaite koniec nite rukou, prevlečte navliekač späť a koniec nite tak pretiahnete otvorom šijacej ihly. . Upozornenie:
1 Uistite sa že niť prechádza chápačom Ak niť chápačom prechádza, jednoducho chápač prehrabnite. aby ste sa presvedčili, že niť nie je zaseknutá.
2. Dôrazne odporúčame počas navliekania nite postu-
Vloženie cievky
Pri vkladaní alebo vyberaní cievky musí byť ihla úplne
Vysuňte kryt cievkového priestoru, vložte cievku do cievkového puzdra tak, aby sa niť odvíjala v smere
Upozornenie: Napájací vypínač prepnite do polohy
1 Zdvihnite prítlačnú pätku ľavou rukou držte hornú niť, pravou rukou otáčaite ručným kolesom proti smeru hodinových ručičiek, kým sa ihla nezdvihne.
2 Zatiabnite za hornú niť tak aby ste vytiabli spodnú niť nahor, obe nite zatiahnite späť pod prítlačnú pätku a vytiahnite do dĺžky 10 cm.

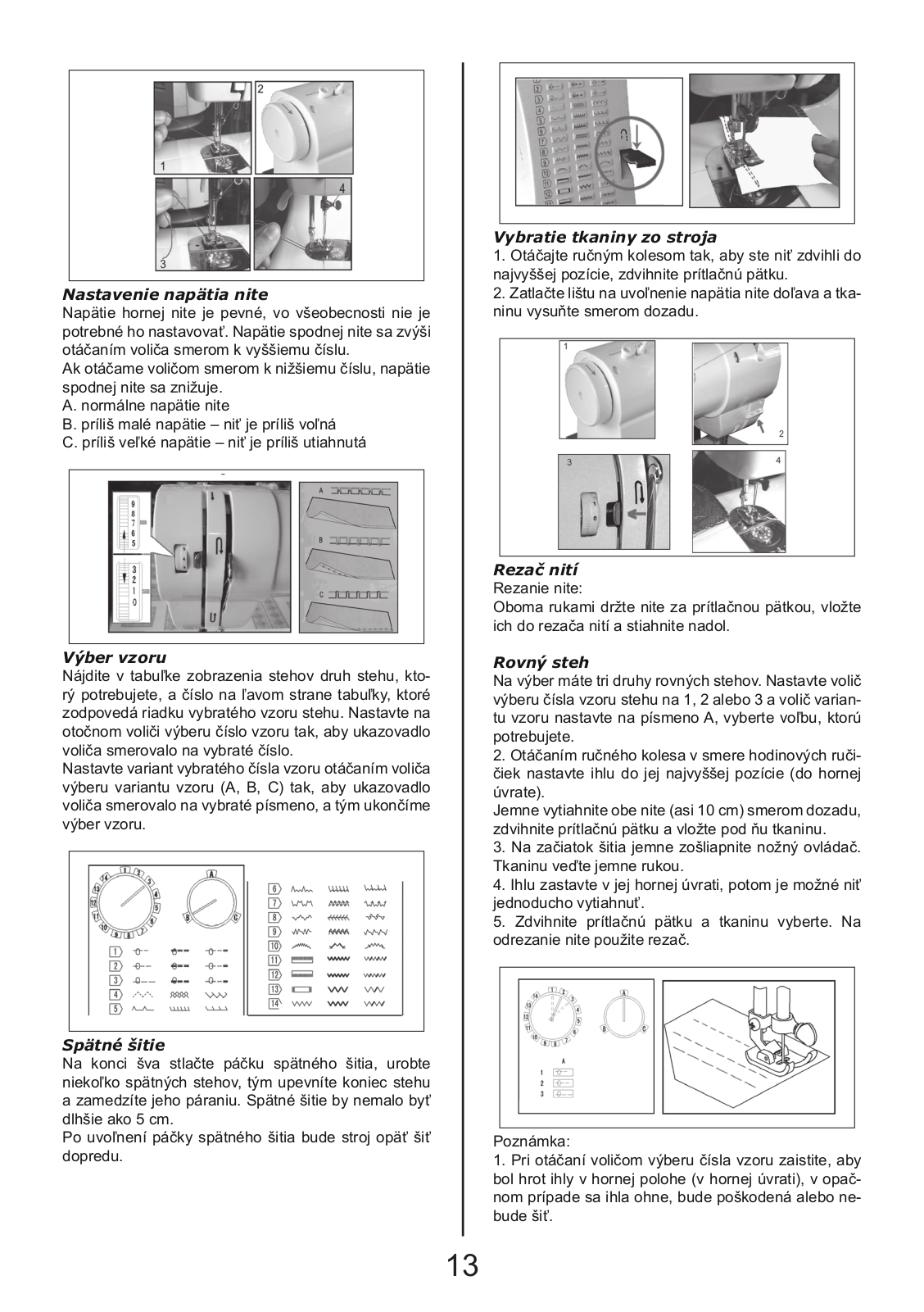

Nastavenie napätia nite
Napätie hornei nite je pevné vo všeobecnosti nie je potrebné ho nastavovať. Napätie spodnej nite sa zvýši otáčaním voliča smerom k vyššiemu číslu.
Ak otáčame voličom smerom k nižšiemu číslu, napätie spodnej nite sa znižuje
- A. normálne napätie nite
- B. príliš malé napätie niť je príliš voľná
- C. príliš veľké napätie niť je príliš utiahnutá
Výber vzoru
Nájdite v tabuľke zobrazenia stehov druh stehu, ktorý potrebujete a číslo na ľavom strane tabuľky ktoré zodpovedá riadku vybratého vzoru stehu. Nastavte na otočnom voliči výberu číslo vzoru tak, aby ukazovadlo voliča smerovalo na vybraté číslo.
Nastavte variant vybratého čísla vzoru otáčaním voliča výberu variantu vzoru (A. B. C) tak, aby ukazovadlo voliča smerovalo na vybraté písmeno, a tým ukončíme výber vzoru
Na konci šva stlačte páčku spätného šitia. urobte niekoľko spätných stehov, tým upevníte koniec stehu a zamedzíte jeho páranju. Spätné šitie by nemalo byt dlhšie ako 5 cm
Po uvoľnení páčky spätného šitia bude stroi opäť šit dopredu.
1. Otáčajte ručným kolesom tak, aby ste niť zdvihli do najvyššej pozície zdvihnite prítlačnú pätku
Zatlačte lištu na uvoľnenie napätia nite doľava a tkaninu vysuňte smerom dozadu
Rezač nití
Rezanie nite
Oboma rukami držte nite za prítlačnou pätkou, vložte ich do rezača nití a stiabnite nadol
Rovný steh
Na výber máte tri druhy rovných stehov. Nastavte volič výberu čísla vzoru stehu na 1 2 alebo 3 a volič varian-
tu vzoru nastavte na písmeno A vyberte voľbu ktorú potrebuiete.
2. Otáčaním ručného kolesa v smere hodinových ručičiek nastavte ihlu do jej najvyššej pozície (do hornej úvrate)
Jemne vytiahnite obe nite (asi 10 cm) smerom dozadu. zdvihnite prítlačnú pätku a vložte pod ňu tkaninu.
3 Na začiatok šitia jemne zošljapnite nožný ovládač Tkaninu veďte jemne rukou
4. Ihlu zastavte v jej hornej úvrati, potom je možné niť jednoducho vytiahnuť
5 Zdvihnite prítlačnú pätku a tkaninu vyberte. Na odrezanie nite použite rezač
1. Pri otáčaní voličom výberu čísla vzoru zaistite, aby bol hrot ihly v hornei polohe (v hornei úvrati) v opačnom prípade sa ihla ohne, bude poškodená alebo nebude šiť.
2 Pri vyberaní vzoru voličom nastavujte pozíciu presne, inak sa ihla poškodí alebo bude šiť mimo zvolene šijacej dráhv
Výsledok bude iný, než aký by mal byť podľa zvoleného vzoru

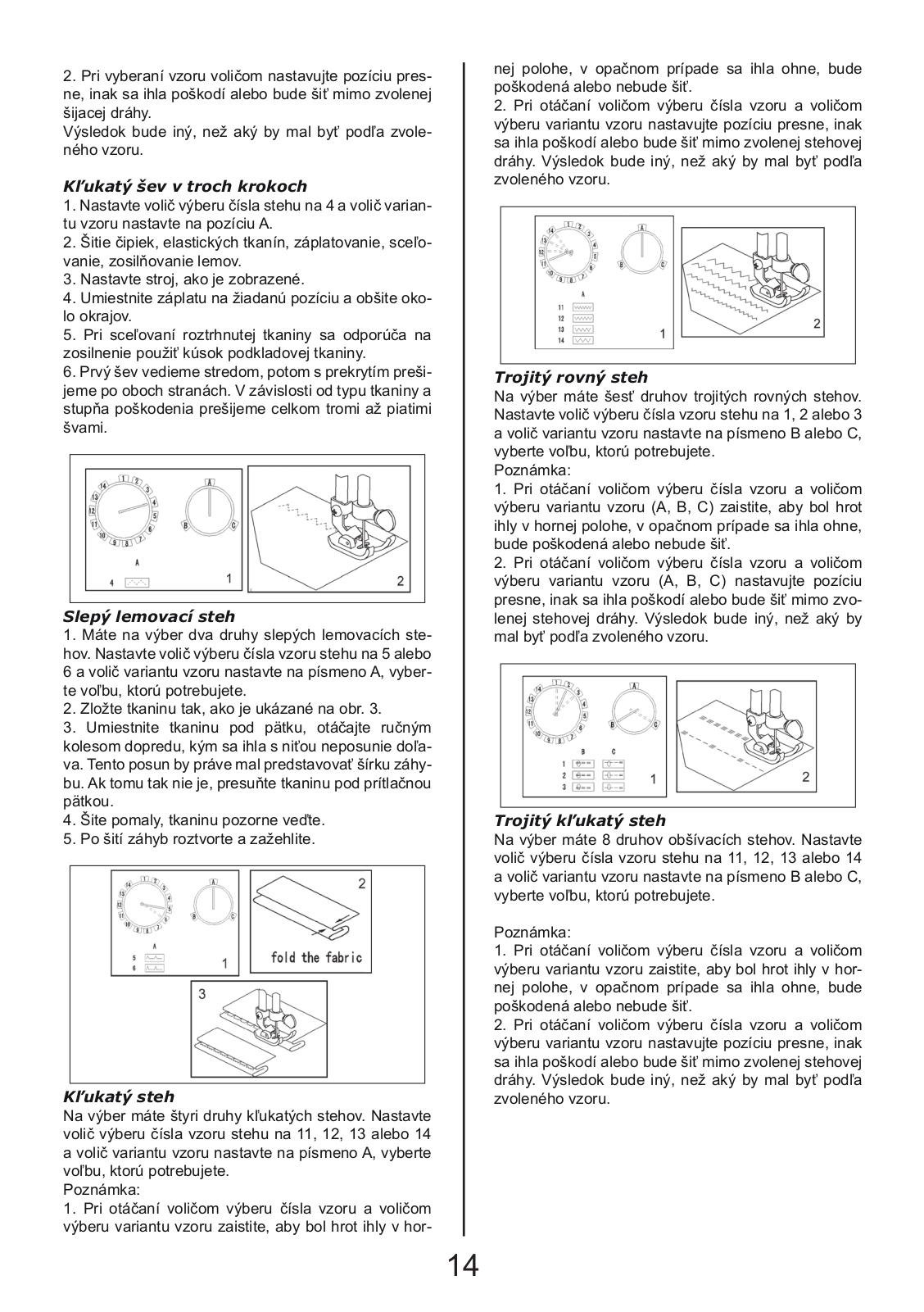

Kľukatý šev v troch krokoch
1. Nastavte volič výberu čísla stehu na 4 a volič varian-
Šitie čipiek, elastických tkanín, záplatovanie, sceľovanie, zosilňovanie lemov.
3 Nastavte stroj ako je zobrazené
4. Umiestnite záplatu na žiadanú pozíciu a obšite oko-
5. Pri sceľovaní roztrhnutej tkaniny sa odporúča na zosilnenie použiť kúsok podkladovej tkaniny
6 Prvý šev vedieme stredom potom s prekrytím prešiieme po oboch stranách. V závislosti od tvpu tkaniny a stupňa poškodenia prešijeme celkom tromi až piatimi
Slepý lemovací steh
1 Máte na výber dva druhy slepých lemovacích stehov Nastavte volič výberu čísla vzoru stehu na 5 alebo 6 a volič variantu vzoru nastavte na písmeno A. vyberte voľbu, ktorú potrebujete
Zložte tkaninu tak ako je ukázané na obr 3.
3. Umiestnite tkaninu pod pätku, otáčaite ručným kolesom dopredu, kým sa ihla s niťou neposunie doľava. Tento posun by práve mal predstavovať šírku záhy-
4. Šite pomaly, tkaninu pozorne veďte.
5. Po šití záhyb roztvorte a zažehlite
Kľukatý steh
Na výber máte štyri druhy kľukatých stehov. Nastavte volič výberu čísla vzoru stehu na 11 12 13 alebo 14 a volič variantu vzoru nastavte na písmeno A. vvberte voľbu, ktorú potrebujete
1. Pri otáčaní voličom výberu čísla vzoru a voličom výberu variantu vzoru zaistite. aby bol hrot ihly v hor-
nei polohe, v opačnom prípade sa ihla ohne, bude
Pri otáčaní voličom výberu čísla vzoru a voličom. výberu variantu vzoru nastavujte pozíciu presne, inak sa ihla poškodí alebo bude šiť mimo zvolenej stehovej dráhy. Výsledok bude iný, než aký by mal byť podľa
Trojitý rovný steh
Na výber máte šesť druhov trojitých rovných stehov. Nastavte volič výberu čísla vzoru stehu na 1, 2 alebo 3 a volič variantu vzoru nastavte na písmeno B alebo C, vyberte voľbu ktorú potrebujete
Poznámka
1. Pri otáčaní voličom výberu čísla vzoru a voličom výberu variantu vzoru (A, B, C) zaistite, aby bol hrot ihly v hornei polohe, v opačnom prípade sa ihla ohne bude poškodená alebo nebude šiť.
2. Pri otáčaní voličom výberu čísla vzoru a voličom výberu variantu vzoru (A B C) nastavujte pozíciu presne, inak sa ihla poškodí alebo bude šiť mimo zvolenei stehovei dráhy. Výsledok bude iný, než aký by mal byť podľa zvoleného vzoru
Troiitý kľukatý steh
Na výber máte 8 druhov obšívacích stehov. Nastavte volič výberu čísla vzoru stehu na 11 12 13 alebo 14 a volič variantu vzoru nastavte na písmeno B alebo C vyberte voľbu, ktorú potrebujete
Poznámka
1 Pri otáčaní voličom výberu čísla vzoru a voličom výberu variantu vzoru zaistite, aby bol hrot ihly v hornej polohe, v opačnom prípade sa ihla ohne, bude noškodená alebo nebude šiť
2. Pri otáčaní voličom výberu čísla vzoru a voličom výberu variantu vzoru nastavujte pozíciu presne, inak sa ihla poškodí alebo bude šiť mimo zvolenej stehovej dráhy Výsledok bude iný než aký by mal byť podľa zvoleného vzoru
Obšívací steh
Na výber máte 4 druhy obšívacích stehov.
Nastavte volič výberu čísla vzoru stehu na 5 alebo 6 a volič variantu vzoru nastavte na písmeno B alebo C, vyberte voľbu, ktorú potrebujete.
Poznámka:
Pri otáčaní voličom výberu čísla vzoru a voličom výberu variantu vzoru zaistite, aby bol hrot ihly v hornej polohe, v opačnom prípade sa ihla ohne, bude poškodená alebo nebude šiť. Pri otáčaní voličom výberu čísla vzoru a voličom
Pri otacani volicom vyberu cisla vzoru a volicom výberu variantu vzoru (A, B, C) nastavujte pozíciu presne, inak sa ihla poškodí alebo bude šiť mimo zvolenej stehovej dráhy.
Výsledok bude iný, než aký by mal byť podľa zvoleného vzoru.
Dekoratívne stehové vzory
Na výber máte 15 druhov dekoratívnych stehov. Nastavte volič výberu vzoru stehu na 4, 7, 8, 9 alebo 10 a volič variantu vzoru nastavte na písmeno A, B alebo C, vyberte voľbu, ktorú potrebujete.
Poznámka:
Pri otáčaní voličom výberu čísla vzoru a voličom variantu vzoru zaistite, aby bol hrot ihly v hornej polohe, v opačnom prípade sa ihla ohne, bude poškodená alebo nebude šiť.
2. Pri otáčaní voličom výberu čísla vzoru a voličom variantu vzoru nastavujte pozíciu presne, inak sa ihla poškodí alebo bude šiť mimo zvolenej stehovej dráhy. Výsledok bude iný, než aký by mal byť podľa zvoleného vzoru.
Riešenie problémov
| Chuba | Dr(Xing | Karakaia |
|---|---|---|
| Спура | Pricina | когексіа |
|
Pretrhnutie
hornej nite |
1.Nesprávne
navlieknutie nite do ihly; 2.Horná niť je príliš napnutá; 3.Vzhľadom na veľkosť ihly je niť príliš hrubá; 4.Šijacia ihla je nesprávne vložená; 5.Chybná cievka; 6.Poškodená ihla. |
Nové navlečenie
nite; Z. Znížte napätie nite; S. Vyberte silnejšiu ihlu; 4. Odstráňte a znova vložte ihlu; 5. Nahraďte lepšou cievkou; 6. Nahraďte lepšou ihlou. |
|---|---|---|
|
Vynechaný
steh |
|
|
| Závady ihly |
1. Poškodená ihla;
2. Šijacia ihla je nesprávne vložená; 3. Nesprávna veľkosť ihly (pre štruktúru tkaniny); 4. Nevhodná spolupráca prítlačnej pätky 5. Príliš veľké napätie prívádzanej nite: 6. Je zakázané počas šitia silno ťahať tkaninu; 7. Navlečenie ihly nezodpovedá požiadavkám. |
1.Nahraďte dobrou
ihlou; 2.Vložte správne ihlu (plochou časťou dozadu); 3.Vyberte vhodnú ihlu; 4.Namontujte správne prítlačnú pätku; 5.Nastavte správne napätie; 6.Nevykonávajte tieto činnosti; 7. Znova navlečte niť podľa vyššie uvedeného opravného postupu. |
|
Uvoľnite
steh (slučku stehov) |
1.Nesprávne
navlečenie nite do ihly; 2.Nesprávne nasadenie cievky spodnej nite; 3.Neodôvodnené nastavenie dĺžky stehu; 4.Príliš veľké napätie nite. |
|
|
Vrásky alebo
skladanie |
1.Príliš veľká ihla
pre tkaninu; 2.Neodôvodnené nastavenie dĺžky stehu; 3.Príliš veľké napätie hornej nite. |
|
|
Neuhladené
stehy a nerovnomerný posun tkaniny |
1. Zlá kvalita nite;
2.Nesprávne navinutie cievok; 3.Zaseknutá tkanina. |
1. Zvoľte lepšiu niť;
2. Niť správne previňte; 3.Neťahajte a neposúvajte tkaninu počas šitia. |
|---|---|---|
| Zamotaná niť |
1.Horná niť sa
zachytila na kryte cievkového priestoru; 2.Horná niť sa zachytila na cievke spodnej nite. |
1. Príčinou je
väčšinou zlé vinutie nite. Prestrihnite hornú časť nite, odstráňte cievku a vyrovnajte slučky nite. Počas šitia nasaďte priehľadný kryt. |
Upozornenie: Ihla, niť a tkanina si musia navzájom odpovedať.

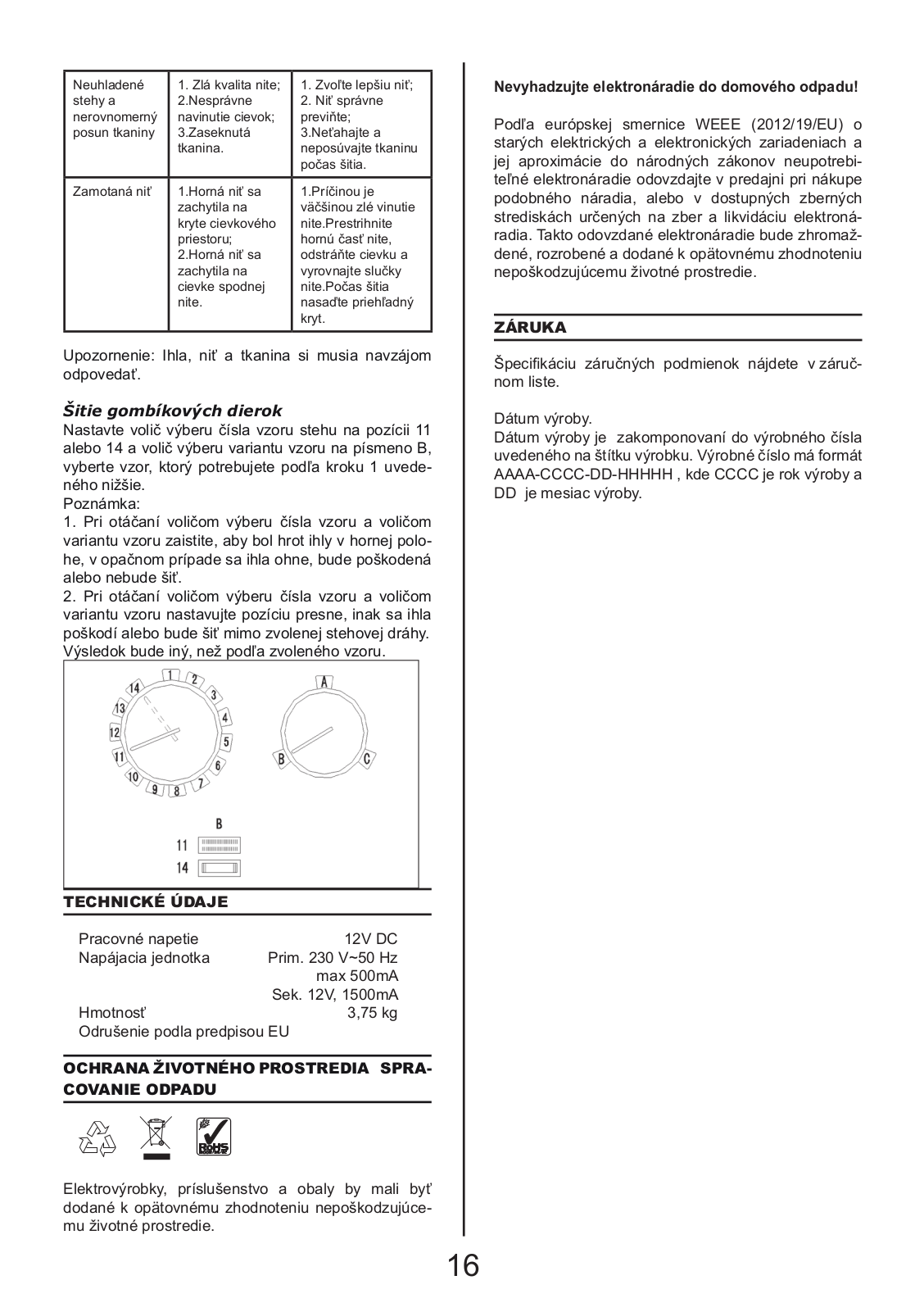

Šitie gombíkových dierok
Nastavte volič výberu čísla vzoru stehu na pozícii 11 alebo 14 a volič výberu variantu vzoru na písmeno B, vyberte vzor, ktorý potrebujete podľa kroku 1 uvedeného nižšie.
Poznámka:
Pri otáčaní voličom výberu čísla vzoru a voličom variantu vzoru zaistite, aby bol hrot ihly v hornej polohe, v opačnom prípade sa ihla ohne, bude poškodená alebo nebude šiť.
Pri otáčaní voličom výberu čísla vzoru a voličom variantu vzoru nastavujte pozíciu presne, inak sa ihla poškodí alebo bude šiť mimo zvolenej stehovej dráhy.
Pracovné napetie 12V DC Napájacia jednotka Prim. 230 V~50 Hz max 500mA Sek. 12V, 1500mA Hmotnosť 3,75 kg Odrušenie podla predpisou EU
OCHRANA ŽIVOTNÉHO PROSTREDIA SPRA-COVANIE ODPADU
Elektrovýrobky, príslušenstvo a obaly by mali byť dodané k opätovnému zhodnoteniu nepoškodzujúcemu životné prostredie.
Nevyhadzujte elektronáradie do domového odpadu!
Podľa európskej smernice WEEE (2012/19/EU) o starých elektrických a elektronických zariadeniach a jej aproximácie do národných zákonov neupotrebiteľné elektronáradie odovzdajte v predajni pri nákupe podobného náradia, alebo v dostupných zberných strediskách určených na zber a likvidáciu elektronáradia. Takto odovzdané elektronáradie bude zhromaždené, rozrobené a dodané k opätovnému zhodnoteniu nepoškodzujúcemu životné prostredie.
ZÁRUKA
Špecifikáciu záručných podmienok nájdete v záručnom liste
Dátum výroby.
Dátum výroby je zakomponovaní do výrobného čísla uvedeného na štítku výrobku. Výrobné číslo má formát AAAA-CCCC-DD-HHHHH, kde CCCC je rok výroby a DD je mesiac výroby.
ES PREHLÁSENIE O ZHODE
My, dovozca (podľa Zákona č. 22/1997, § 2, odst. e)
WETRA-XT, ČR s.r.o.
Náchodská 1623, Praha 9, ČR IČO 25632833
prehlasujeme, že výrobok
DVSS813
Multifunkčný šijací stroj
Technické parametre
Hodnoty napájania 12V
splňuje všetky príslušné ustanovenia nasledujúcich predpisov Európskej únie.
EC Machinery Directive (MD) EC Low Voltage Directive (LVD) EC Electromagnetic Compatibility Directive (EMC)
2006/42/EC 2006/95/EC 2004/108/EC
Testovanie výrobku a ES preskúšanie typu vykonala autorizovaná firma:
SGS Thaiwan Ltd., Eletronics&Communication Services, Taipei, Thaiwan
Vlastnosti a technické špecifikácie výrobku odpovedajú nasledujúcim normám Európskej únie :
EN ISO 12100, ISO 11684, ISO 7000, EN ISO 13857, EN 1005-3, EN 1037, EN 1070, EN 349, EN 953, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60335-1, EN 68335-2-28, EN 50336, EN 61320-2-1
Výrobok spĺňa požiadavky podľa smernice RoHS (2011/65/EU)
Osoba poverená kompletáciou technickéj dokumentácie: Alexandr Herda, general manager WETRA-XT, ČR s.r.o. Náchodská 1623. Praha 9. ČR
Datum: 2015-07-01
Alexandr Herda, general manager
Praha, 2015-07-01 Preklad originálného ES PREHLÁSENIA O ZHODE
Typ: Názov:
ZÁRUČNÍ LIST - CZ
Záruční podmínky
- Na uvedený výrobek zn. DA-VINCI poskytuje spol. Wetra XT, ČR s.r.o. 24 měsíců záruku od data prodeje. Záruka 24 měsíců se nevztahuje na věci poškozené opotřebením nebo nesprávnou manipulací v roznoru s návodem k použití. Životnost baterie je 6 měsíců od data prodeje.
- v rozporu s navodem k pouziti. Zivotnost baterie je 6 mesicu od data prodeje. Tato záruka zahrnuje bezplatnou opravu nebo výměnu vadných poškozených částí.
- Vzhledem k tomu, že výrobek DA-VINCI je určeno pouze pro domácí hobby použití, výrobce ani dovozce nedoporučulí používat tenhle výrobek v extrémních podmínkách a pro podnikatelskou činnost.
- 4. Záruka nemůže být uplatněna na škody a závady zaviněné neodborný zacházením, přetížením, použitím nesprávného příslušenství, mechanickým poškozením, zásahem nepovolané osoby a přirozeným opotřebením. Záruka se také nevztahuje na poškození z důvodu jiného použití výrobku, než na jaký je určen.
- Dovozce ani prodejce neodpovídají za škody způsobené neodborným zachážením a obluhou s tímto výrobkem. V případ uplatý prodejce neodpovídají za škody způsobené neodborným zachážením a obluhou s tímto výrobkem.
- bývá vyznačeno: datum prodeje, typové označení výrobku, sériové číslo, razítko prodejny a podpis prodávajícího. Z důvodu rychlejšího vyřízení reklamace a snadnější identifikaci výrobku doporučujeme nechat si vyplnit záruční list, který je součástí průvodní dokumentace.
- 7. Doporučujeme výrobek zasílat do záruční opravy s vloženým dokladem o zakoupení výrobku (eventuálně kopií). Z výše uvedených důvodů doporučujeme přiložit vyplněný záruční list. Výrobek zasílejte v pevném obalu (doporučujeme původní obal uzpůsobený přímo na výrobek), zabráníte tím případnému poškození při transportu
- Reklamaci uplatněte u prodejců, kde jste výrobek zakoupili.
- Záruční doba se prodlužuje o dobu, po kterou je výrobek nebo nářadí v záruční opravně.
- Pokud bude servisním technikem při kontrole reklamovananého výrobku zjištěno, že závada byla způsobena nesprávným použitím výrobku a reklamace bude tudíž zamítnuta, bude oprava provedena na náklady majitele výrobku, a to pouze v případě pokud o ni požádá.
Výrobek:
| Тур: | Seriové číslo: |
|---|---|
| Razítko a podpis: | Datum prodeje: |
Záznamy opravny:
Doporučujeme při uplatnění reklamace předložit doklad o zakoupení výrobku nebo případně záruční list. Vyrobeno pro Wetra group v PRC.
Sběrné místo pozáručního servisu:
Wetra - XT, servis nářadí DA-VINCI Areál Moravolen Janáčkova 760/4 790 01 Jeseník
ZÁRUČNÍ LIST - SK
Záručné podmienky
- Na uvedený výrobok zn. DA-VINCI poskytuje spol. Wetra XT, SR s.r.o. 24 mesiacov záruku od dátumu predaja. Záruka 24 mesiacov sa nevzťahuje na veci poškodené opotrebovaním alebo nesprávnou manipuláciou v rozpore s návodom na použitie. Životnosť batérie je 6 mesiacov od dátumu predaja.
- 2. Táto záruka zahŕňa bezplatnú opravu alebo výmenu chybných poškodených čast
- Vzhľadom k tomu, že výrobok DA-VINCI je určený výhradne pre domáce hobby použitie, výrobca ani dovozca nedoporuču používať tento výrobok v extrémnych podmienkach a pre podnikateľskú činnosť.
- Záruka sa nevzťahuje na škody a závady zavinené neodborným zaobchádzaním, preťažením, použitím nesprávneho príslušenstva, mechanickým poškodením, zásahom nepovolanej osoby a prirodzeným opotrebením. Záruka sa taktiež nevzťahuje na poškodenía z dôvodu iného použitia výrobku. než na aký je určený.
- Dovozca ani predajca nezodpovedajú za škody spôsobené neodborných zaobchádzaním a obsluhou s týmto výrobkom
- 6. V prípade uplatňovania reklamácie je nutné predložiť doklad o zakúpeni vyrobku, kde musi byť vyznačený dátum predaja, typové označenie výrobku, číslo série, razítko predajne a podpis predávajúceho. Z dôvodu čo najskoršieho vybavenia reklamácie a jednoduchšej identifikácie výrobku doporučujeme nechať si vyolniť záruční list, ktorý ie súčasťou sprievodnei dokumentácie.
- 7. Náradie zasielajte do záručnej opravy s vloženým dokladom o zakúpení výrobku (prípadne kópiu dokladu). Z vyššie uvedených dôvodov doporučujeme priložiť vyplnení záruční list. Výrobok zasielajte v pevnom obale, (doporučujeme pôvodný obal ktorý je prispôsobený na veľkosť a tvar výrobku zabránite tým prípadnému poškodeniu pri preprave.
- Reklamáciu uplatňujte u predajcu, kde ste výrobok alebo náradie zakúpili.
- Záručná doba sa predlžuje o dobu, počas ktorej je výrobok v záručnej oprave.
- Pokiať bude servisním technikom pri kontrole reklamovananého výrobku zistené, že závada bola zpôsobená nesprávným použitím výrobku a reklamácia bude tým pádom zamietnutá, bude oprava prevedená na náklady majiteľa výrobku, a to iba v prípade ak o to požiada.
Výrobok:
| Тур: | Sériové číslo: |
|---|---|
| Razítko a podpis: | Dátum predaja: |
Záznamy opravovne:
Bez predloženia dokladu o zakúpení výrobku, nebude na prípadné reklamácie braný zreteľ ! Vvrobené pre WETRA-XT Group v P.R.C.
Zberné miesto pozáručného servisu, dovozca: :
WETRA – XT, SR s.r.o. Nám. A. Hlinku 36/9 017 01 Považská Bystrica

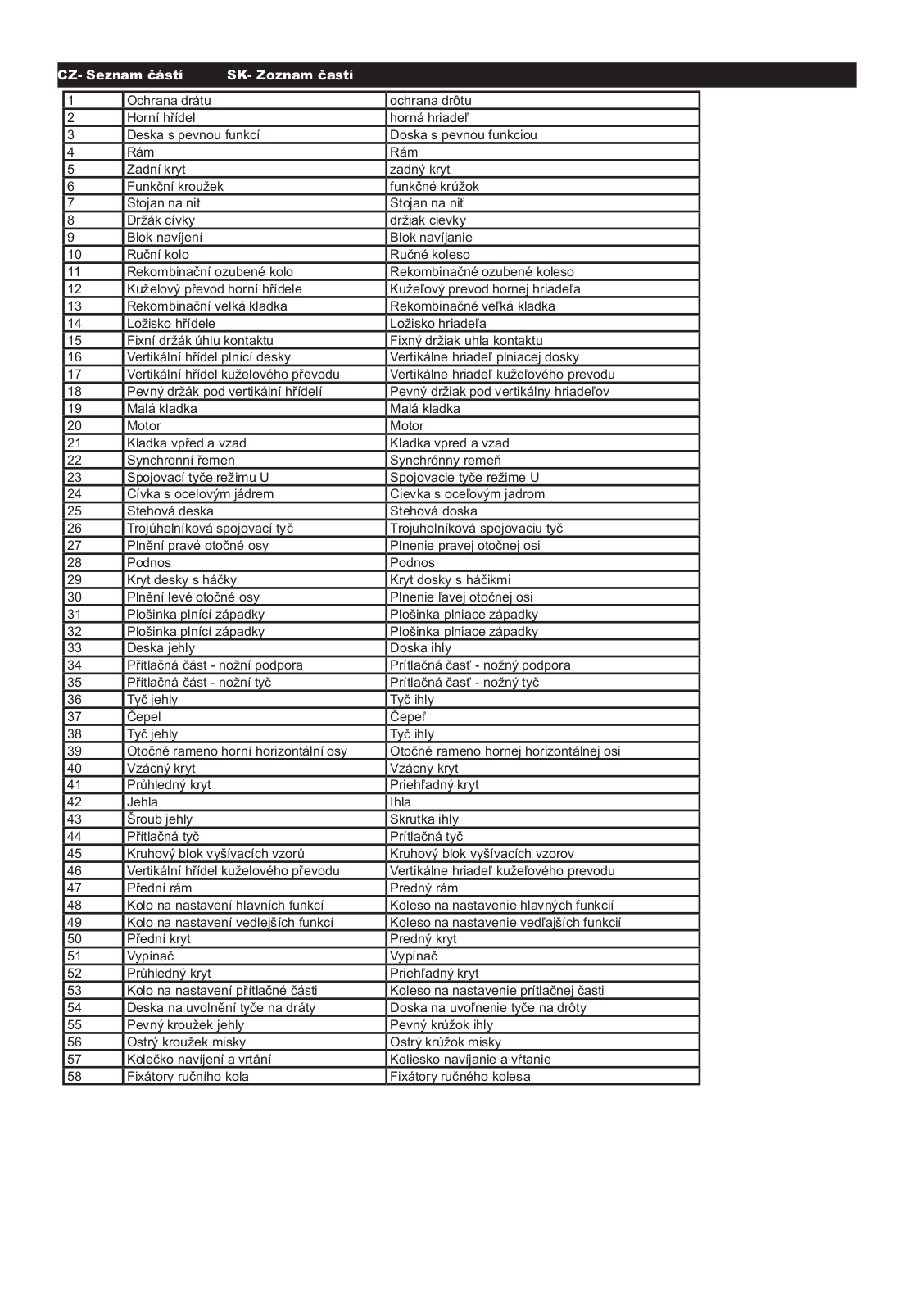

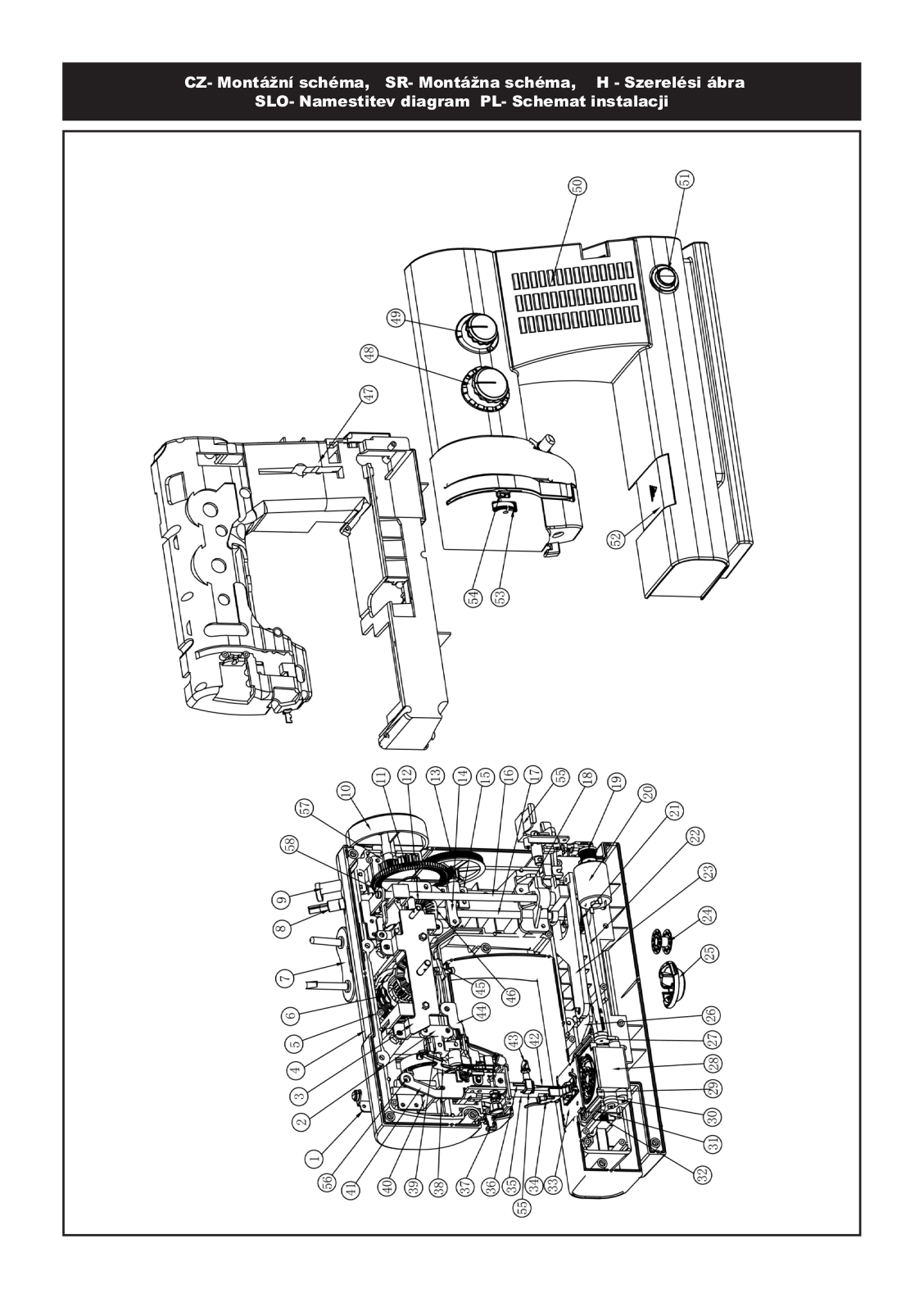

| CZ- Sezn | am částí SK- Zoznam častí | |
|---|---|---|
| 1 | Ochrana drátu | ochrana drôtu |
| 2 | Horní hřídel | horná hriadeľ |
| 3 | Deska s pevnou funkcí | Doska s pevnou funkciou |
| 4 | Rám | Rám |
| 5 | Zadní kryt | zadný kryt |
| 6 | Funkční kroužek | funkčné krúžok |
| 7 | Stojan na nit | Stojan na niť |
| 8 | Držák cívky | držiak cievky |
| 9 | Blok navíjení | Blok navíjanie |
| 10 | Ruční kolo | Ručné koleso |
| 11 | Rekombinační ozubené kolo | Rekombinačné ozubené koleso |
| 12 | Kuželový převod horní hřídele | Kužeľový prevod hornej hriadeľa |
| 13 | Rekombinační velká kladka | Rekombinačné veľká kladka |
| 14 | Ložisko hřídele | Ložisko hriadeľa |
| 15 | Fixní držák úhlu kontaktu | Fixný držiak uhla kontaktu |
| 16 | Vertikální hřídel plnící desky | Vertikálne hriadeľ plniacej dosky |
| 17 | Vertikální hřídel kuželového převodu | Vertikálne hriadeľ kužeľového prevodu |
| 18 | Pevný držák pod vertikální hřídelí | Pevný držiak pod vertikálny hriadeľov |
| 19 | Malá kladka | Malá kladka |
| 20 | Motor | Motor |
| 21 | Kladka vpřed a vzad | Kladka vpred a vzad |
| 22 | Synchronní řemen | Synchrónny remeň |
| 23 | Spojovací tyče režimu U | Spojovacie tyče režime U |
| 24 | Cívka s ocelovým jádrem | Cievka s oceľovým jadrom |
| 25 | Stehová deska | Stehová doska |
| 26 | Trojúhelníková spojovací tyč | Trojuholníková spojovaciu tyč |
| 27 | Plnění pravé otočné osy | Plnenie pravej otočnej osi |
| 28 | Podnos | Podnos |
| 29 | Kryt desky s háčky | Kryt dosky s háčikmi |
| 30 | Plnění levé otočné osy | Plnenie ľavej otočnej osi |
| 31 | Plošinka plnici západky | Plošinka plniace západky |
| 32 | Plošinka plnici západky | Plošinka plniace západky |
| 33 | Deska jeniy | Doska iniy |
| 34 | Pritlacna cast - nozni podpora | Pritiacna cast - nozny podpora |
| 35 | Pritiacna cast - nozni tyc | Pritiacna cast - nozny tyc |
| 36 | ||
| 37 | ||
| 38 | Tyc Inly | |
| 39 | ||
| 40 | VZACNY Kryt | |
| 41 | ||
| 42 |
ITIId
Cleantice into |
|
| 43 | ||
| 44 | ||
| 40 | ||
| 40 | ||
| 47 |
Pleulii lalli
Kolo na pastavaní blovních funkcí |
Preuny ram |
| 40 | ||
|
50 |
||
| 51 | ||
| 52 | Průhladný knyt | Priehľadný kryt |
| 53 | Kolo na nastavení nřítlačné části | Koleso na nastavanje prítlačnej časti |
| 54 | ||
| 55 | Pevný kroužek jehly | |
| 56 | ||
| 57 | Kolečko navíjení a vrtání | Koliesko navíjanje a vítanje |
| 58 | ||
| I INDUST I UNICIO NUICED |
www.wetra-xt.com
Loading...
