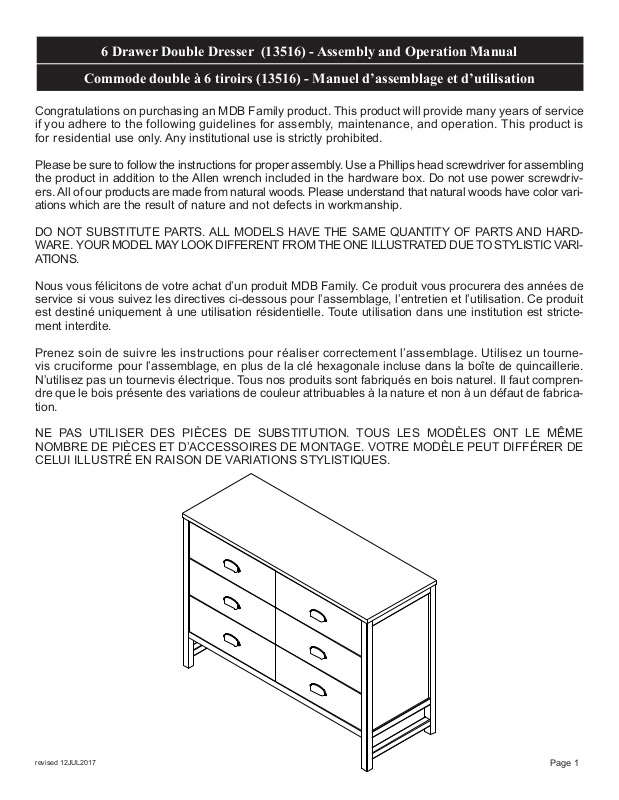

6 Drawer Double Dresser (13516) - Assembly and Operation Manual
Commode double à 6 tiroirs (13516) - Manuel d’assemblage et d’utilisation
Commode à 3 tiroirs (4422) - Manuel d’assemblage et d’utilisation
Congratulations on purchasing an MDB Family product. This product will provide many years of service
if you adhere to the following guidelines for assembly, maintenance, and operation. This product is
for residential use only. Any institutional use is strictly prohibited.
Please be sure to follow the instructions for proper assembly. Use a Phillips head screwdriver for assembling
the product in addition to the Allen wrench included in the hardware box. Do not use power screwdrivers. All of our products are made from natural woods. Please understand that natural woods have color variations which are the result of nature and not defects in workmanship.
DO NOT SUBSTITUTE PARTS. ALL MODELS HAVE THE SAME QUANTITY OF PARTS AND HARDWARE. YOUR MODEL MAY LOOK DIFFERENT FROM THE ONE ILLUSTRATED DUE TO STYLISTIC VARIATIONS.
Nous vous félicitons de votre achat d’un produit MDB Family. Ce produit vous procurera des années de
service si vous suivez les directives ci-dessous pour l’assemblage, l’entretien et l’utilisation. Ce produit
est destiné uniquement à une utilisation résidentielle. Toute utilisation dans une institution est strictement interdite.
Prenez soin de suivre les instructions pour réaliser correctement l’assemblage. Utilisez un tournevis cruciforme pour l’assemblage, en plus de la clé hexagonale incluse dans la boîte de quincaillerie.
N’utilisez pas un tournevis électrique. Tous nos produits sont fabriqués en bois naturel. Il faut comprendre que le bois présente des variations de couleur attribuables à la nature et non à un défaut de fabrication.
NE PAS UTILISER DES PIÈCES DE SUBSTITUTION. TOUS LES MODÈLES ONT LE MÊME
NOMBRE DE PIÈCES ET D’ACCESSOIRES DE MONTAGE. VOTRE MODÈLE PEUT DIFFÉRER DE
CELUI ILLUSTRÉ EN RAISON DE VARIATIONS STYLISTIQUES.
revised 12JUL2017
Page 1
PARTS • PIÈCES
C. Middle Panel
C. Panneau central
A. Left Side Panel
A. Panneau latéral
gauche
E. Back Top Panel
E. Panneau arrière supérieur
B. Right Side Panel
B. Panneau latéral
droit
D. Top Panel
D. Dessus
G.Top Support Rail
G.Traverse de support supérieure
H. Middle Support Rail (2)
H. Traverse de support du milieu (2)
F. Back Bottom Panel
F. Panneau arrière inférieur
I. Bottom Support Rail
I. Support de fond de tiroir
J. Drawer Bottom
Support Rail (6)
J. Traverse de support
du tiroir inférieur (6)
Page 2
K. Left drawer side (6)
K. Côté gauche de
tiroir (6)
L. Right drawer side (6)
L. Côté droit de
tiroir (6)
M-A. Left drawer front (3)
M-A. Façade gauche de tiroir (3)
O. Drawer bottom (6)
O. Fond de tiroir (6)
M-B. Right drawer front (3)
M-B. Façade droit de tiroir (3)
HARDWARE • ACCESSOIRES DE MONTAGE
H1. 1-3/4” Allen Head Bolt (16)
H1. Boulon Allen de 4,4 cm
(1-3/4 po) (16)
N. Drawer back (6)
N. Arrière de tiroir (6)
H2. 1-1/2” Allen Head Bolt (5)
H2. Boulon Allen de 3,8 cm
(1-1/2 po) (5)
H3. 1-1/4” Allen Head Bolt (7)
H3. Boulon Allen de 3,2 cm
(1-1/4 po) (7)
H4. 5/8” Handle Bolt (12)
H4. Vis de poignée
de 1,58 cm (5/8 po) (12)
H8. Handle (6)
H8. Poignée (6)
H5. 1-1/4” Wood Screw (48)
H5. Vis à bois de
3,2 cm (1-1/4 po) (48)
H9. Lock
washer (12)
H9. Rondelle
de blocage (12)
H10. Allen wrench
H10. Clé hexagonale
H6. Wood Dowel (2)
H6. Goujons en
bois (2)
H7. Curve Washer (16)
H7. Rondelle demi-lune (16)
Tools Needed
(not included)
Outils requis
(non inclus)
Phillips
screwdriver
Tournevis
cruciforme
Page 3

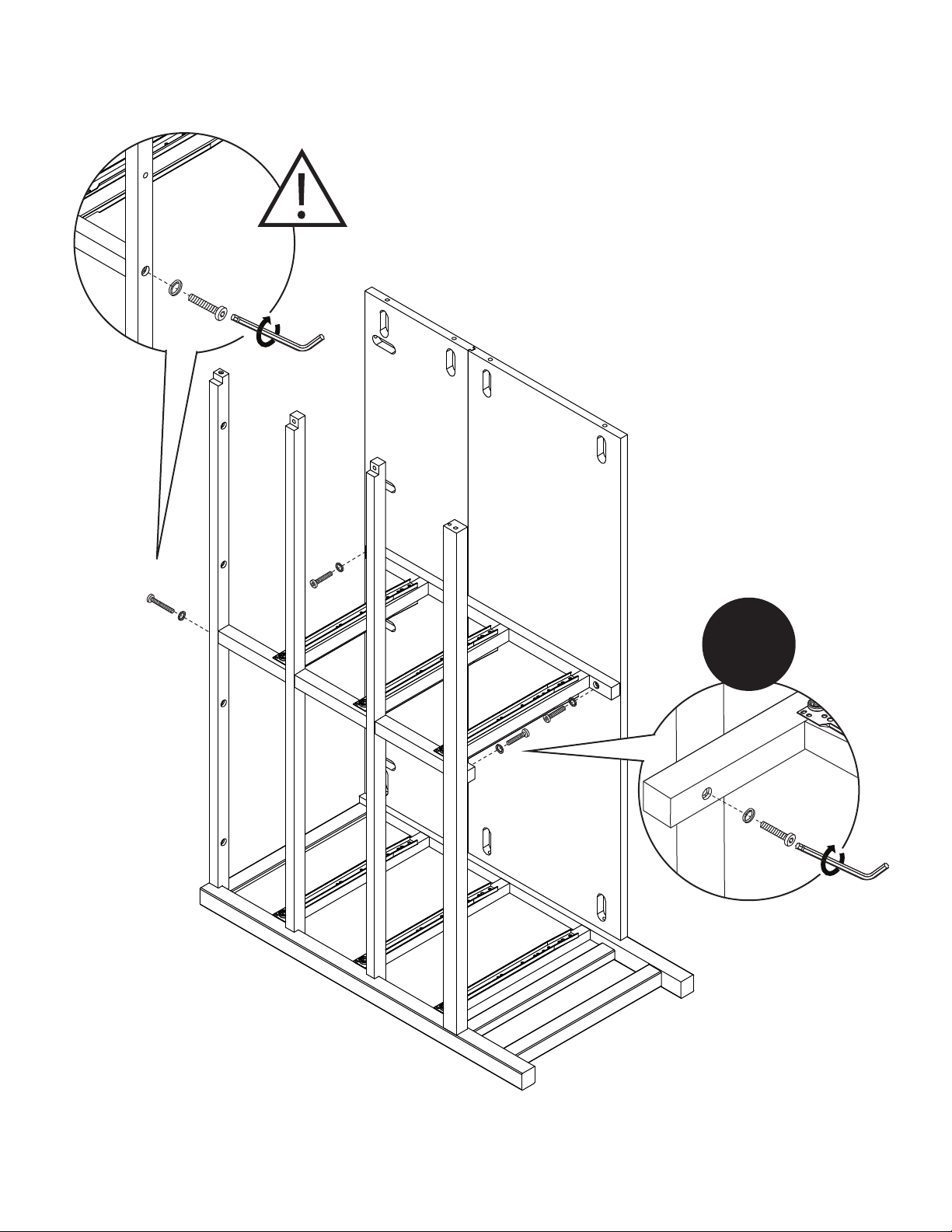

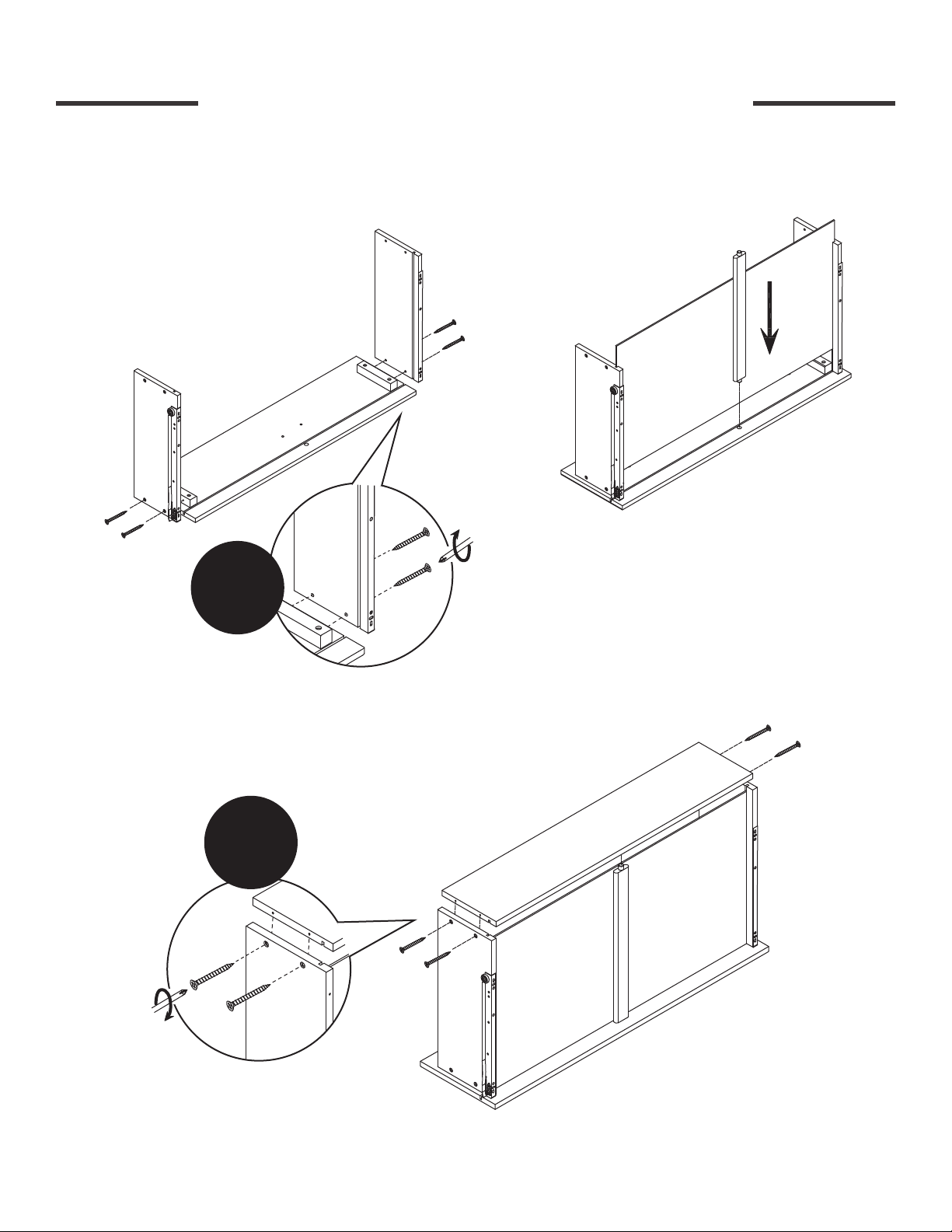

1

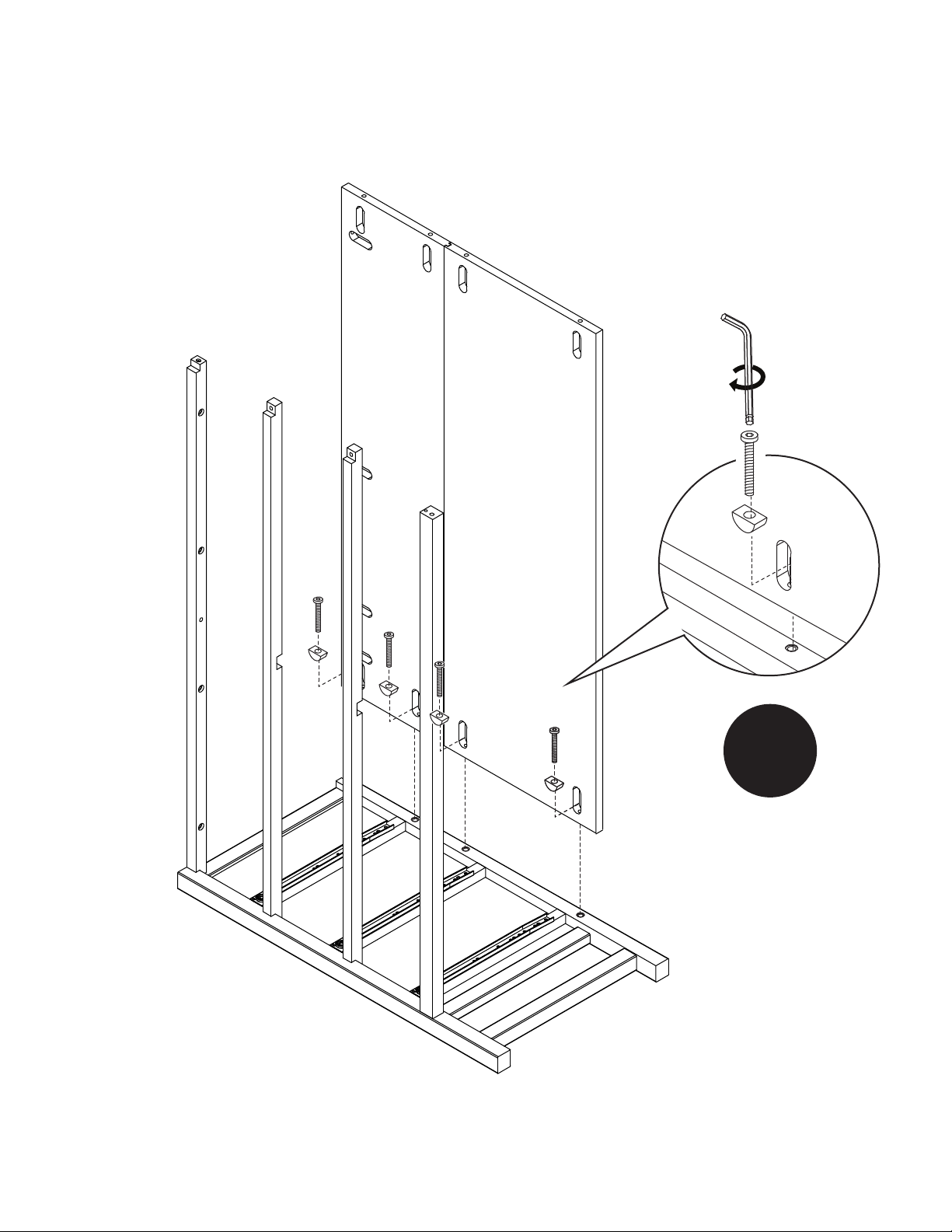

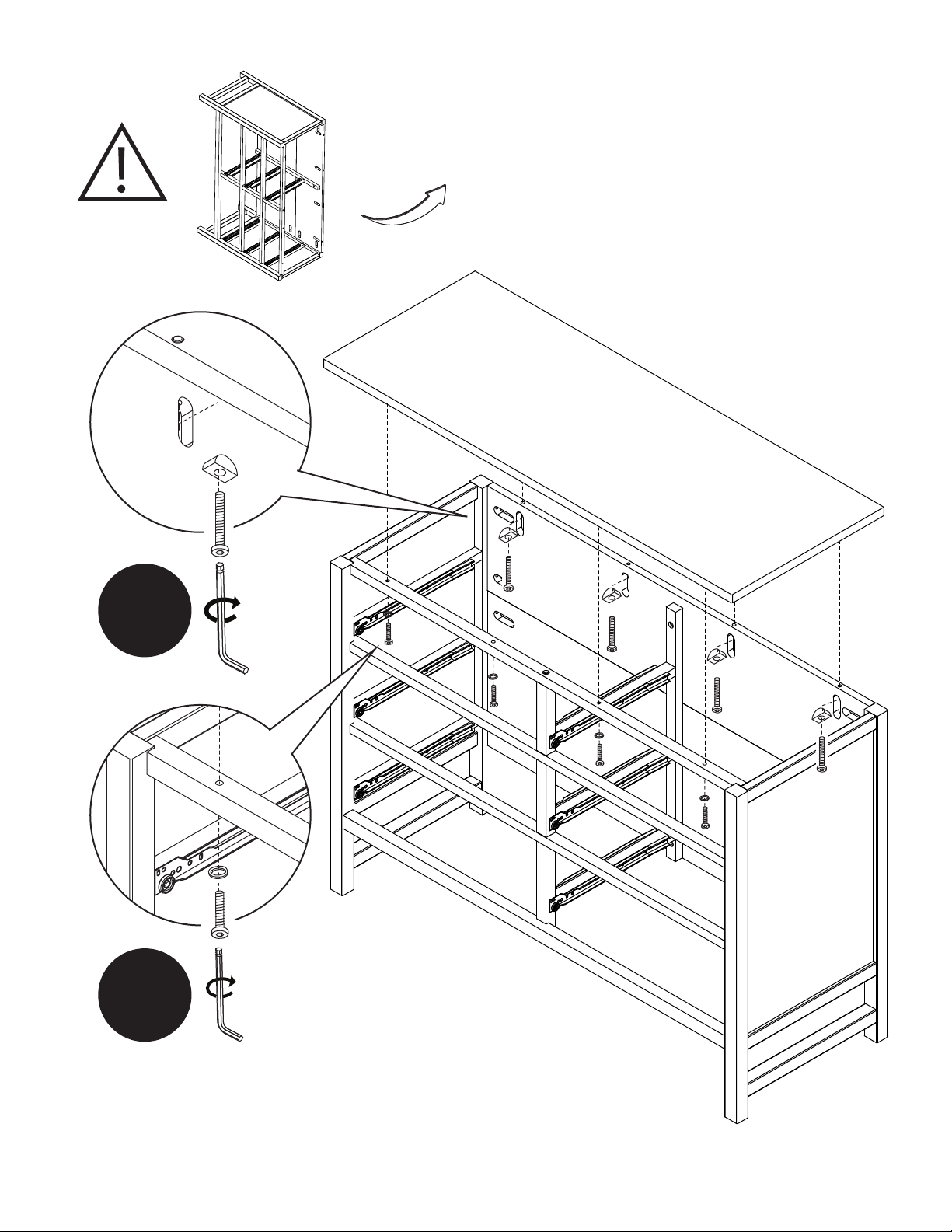

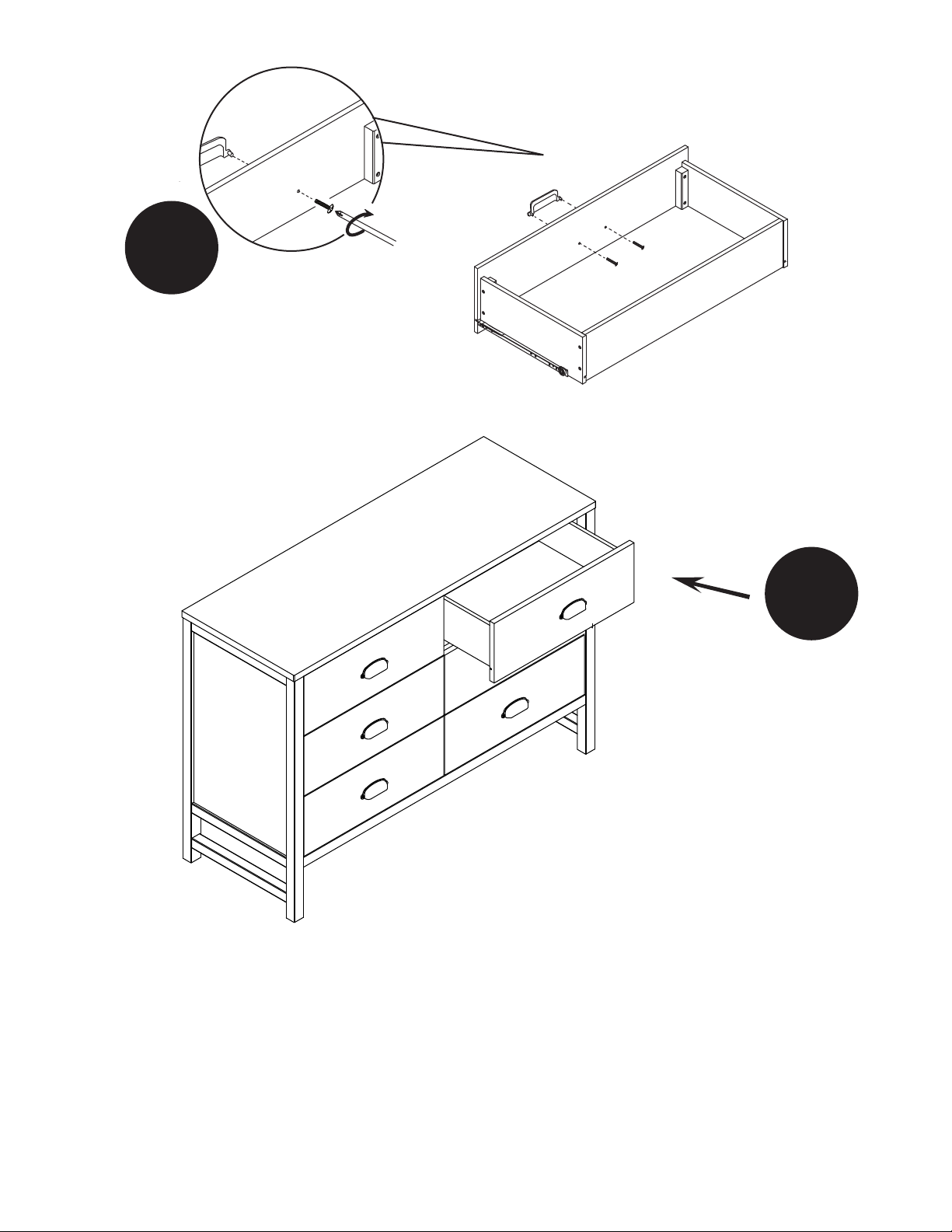

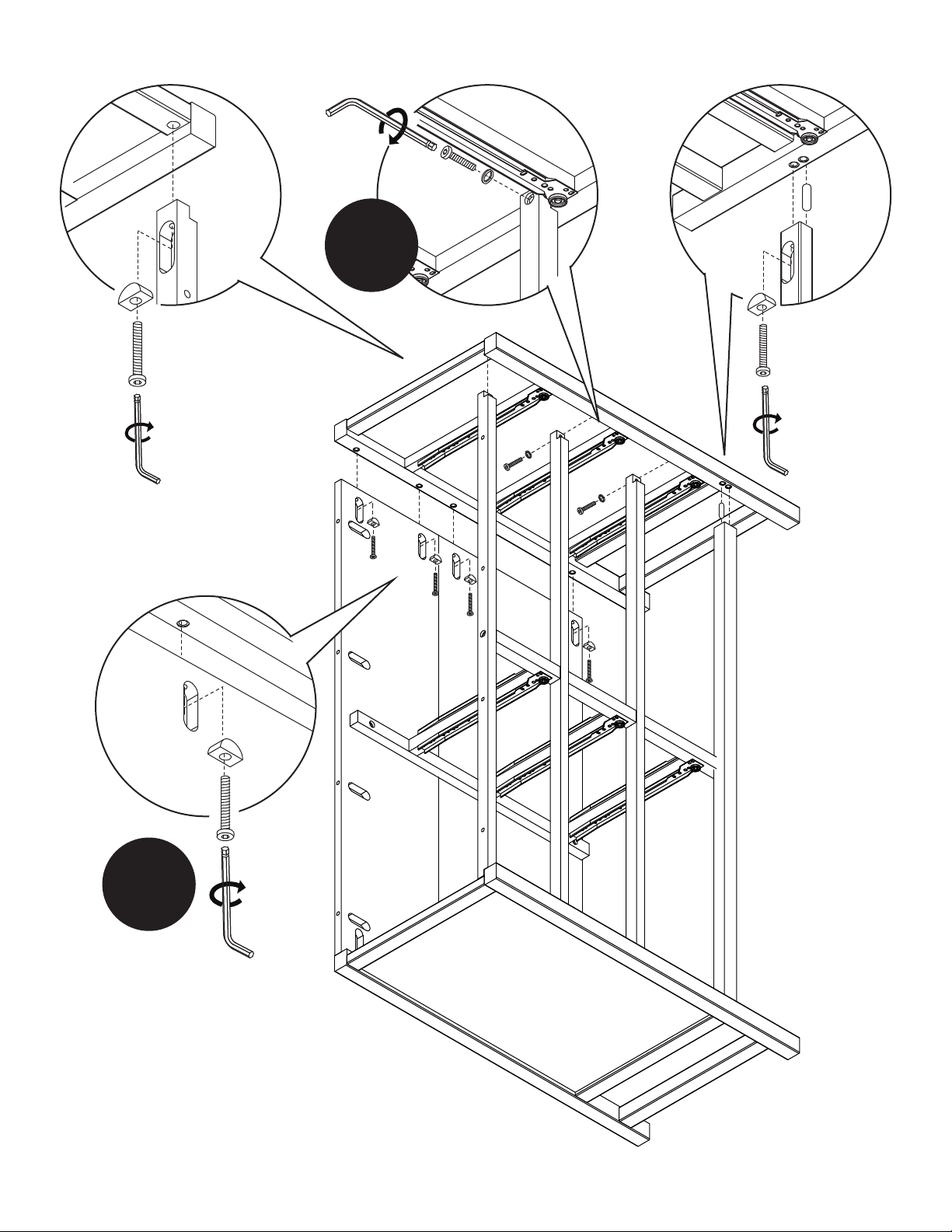

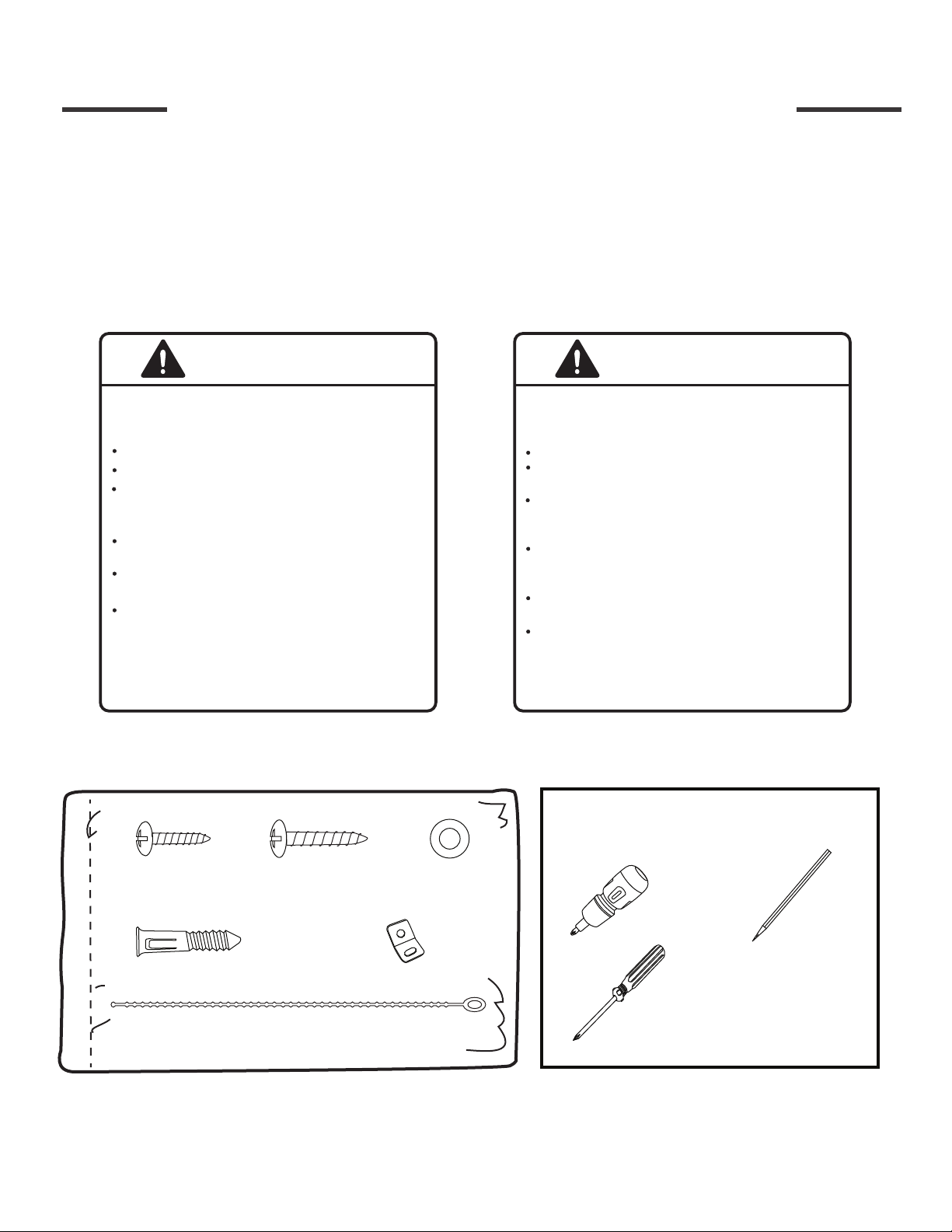

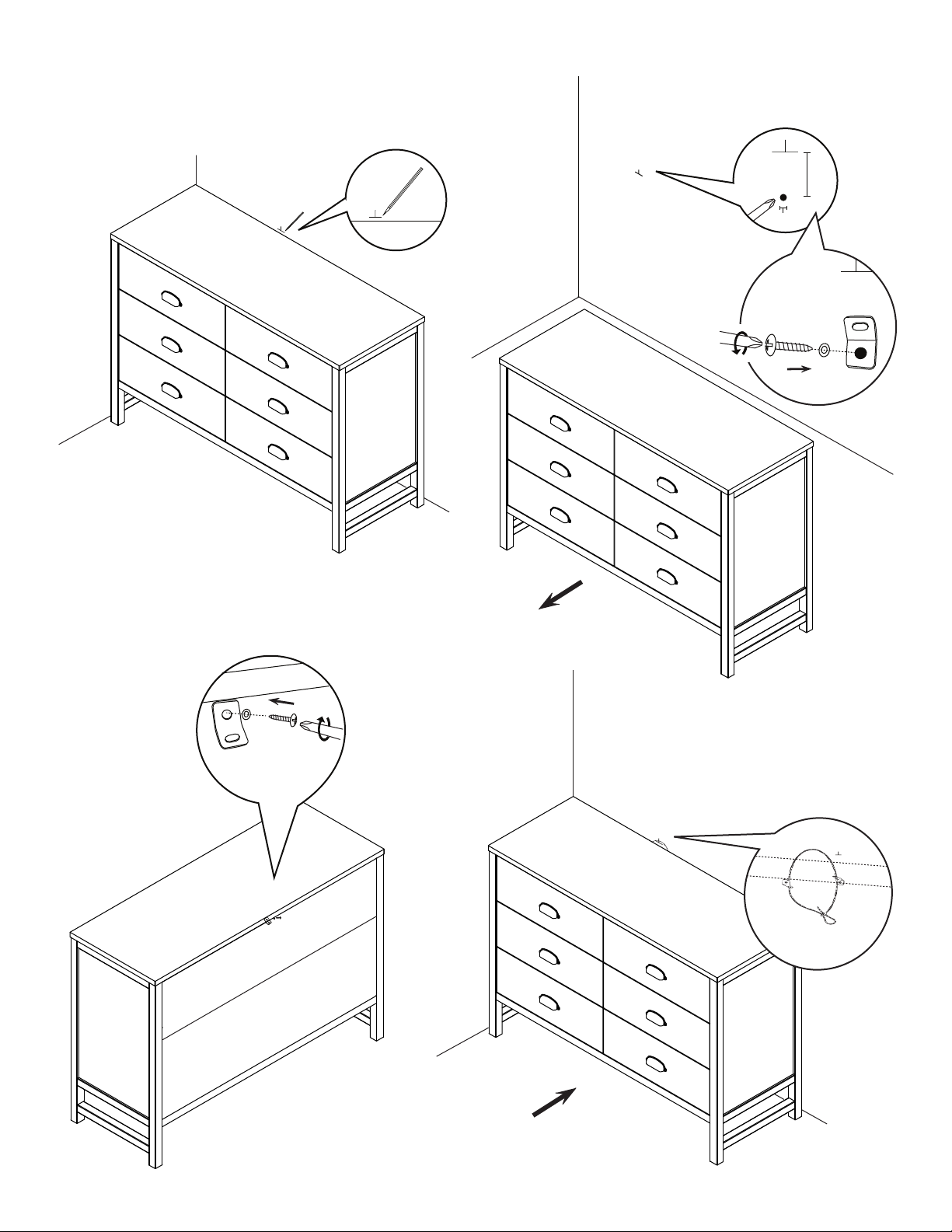

ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
G
H
H1
H7
H6
I
H
H1
H7
Do not overtighten the bolts.
Ne pas trop serrer les boulons.
A
H9
H3
X2
Page 4
