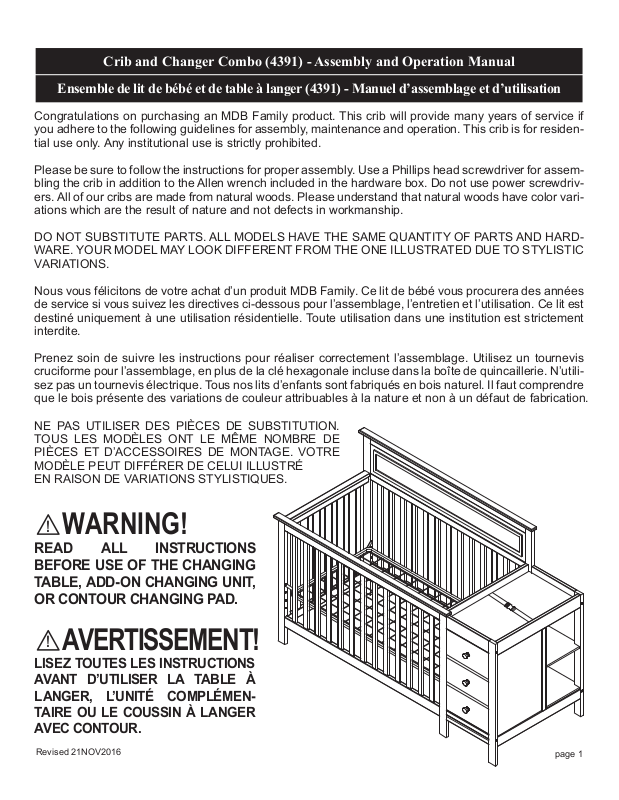

Crib and Changer Combo (4391) - Assembly and Operation Manual
Ensemble de lit de bébé et de table à langer (4391) - Manuel d’assemblage et d’utilisation
Congratulations on purchasing an MDB Family product. This crib will provide many years of service if
you adhere to the following guidelines for assembly, maintenance and operation. This crib is for residential use only. Any institutional use is strictly prohibited.
Please be sure to follow the instructions for proper assembly. Use a Phillips head screwdriver for assembling the crib in addition to the Allen wrench included in the hardware box. Do not use power screwdrivers. All of our cribs are made from natural woods. Please understand that natural woods have color variations which are the result of nature and not defects in workmanship.
DO NOT SUBSTITUTE PARTS. ALL MODELS HAVE THE SAME QUANTITY OF PARTS AND HARDWARE. YOUR MODEL MAY LOOK DIFFERENT FROM THE ONE ILLUSTRATED DUE TO STYLISTIC
VARIATIONS.
Nous vous félicitons de votre achat d’un produit MDB Family. Ce lit de bébé vous procurera des années
de service si vous suivez les directives ci-dessous pour l’assemblage, l’entretien et l’utilisation. Ce lit est
destiné uniquement à une utilisation résidentielle. Toute utilisation dans une institution est strictement
interdite.
Prenez soin de suivre les instructions pour réaliser correctement l’assemblage. Utilisez un tournevis
cruciforme pour l’assemblage, en plus de la clé hexagonale incluse dans la boîte de quincaillerie. N’utilisez pas un tournevis électrique. Tous nos lits d’enfants sont fabriqués en bois naturel. Il faut comprendre
que le bois présente des variations de couleur attribuables à la nature et non à un défaut de fabrication.
NE PAS UTILISER DES PIÈCES DE SUBSTITUTION.
TOUS LES MODÈLES ONT LE MÊME NOMBRE DE
PIÈCES ET D’ACCESSOIRES DE MONTAGE. VOTRE
MODÈLE PEUT DIFFÉRER DE CELUI ILLUSTRÉ
EN RAISON DE VARIATIONS STYLISTIQUES.
!
WARNING!
READ ALL INSTRUCTIONS
BEFORE USE OF THE CHANGING
TABLE, ADD-ON CHANGING UNIT,
OR CONTOUR CHANGING PAD.
!
AVERTISSEMENT!
LISEZ TOUTES LES INSTRUCTIONS
AVANT D’UTILISER LA TABLE À
LANGER, L’UNITÉ COMPLÉMENTAIRE OU LE COUSSIN À LANGER
AVEC CONTOUR.
Revised 21NOV2016
page 1
PARTS • PIÈCES
A. Footboard
A. Pied de lit
B. Headboard
B. Tête de lit
H. Mattress Support III
H. Support du matelas III
I. Dresser Center Top Bar
I. Barre supérieure du centre du bureau
J. Dresser Center Bottom Bar
J. Barre inférieure du centre du bureau
K. Dresser Center
Board
K. Panneau du centre
du bureau
L. Dresser Top Bar (2)
L. Barres supérieures
du bureau (2)
M. Dresser Middle Bar (2)
M. Barres du milieu
du bureau (2)
C. Left Side Panel
C. Panneau latéral
gauche
E. Middle Panel
E. Panneau cent
D. Right Side Panel
D. Panneau latéral
droit
F. Front Left Leg
F. Pied antérieur gauche
G. Front Right Leg
G. Pied antérieur droit
O. Dresser Top
Board
O. Panneau supérieur
du bureau
P. Shelf
P. Étagère
R. Pad
R. Coussin
N-1
N-2
N. Dresser Bottom Bar (2)
N. Barres inférieures
du bureau (2)
Q. Shelf
(With pre- drilled
screw holes)
Q. Étagère (avec trous de
passage des vis prépercés)
page 2
S. Drawer Bottom
Support Rail (3)
S. Traverse de support
du tiroir inférieur (3)
T. Left drawer side (3)
T. Côté gauche de
tiroir (3)
HARDWARE • ACCESSOIRES DE MONTAGE
U. Right drawer side (3)
U. Côté droit de
tiroir (3)
V. Drawer front (3)
V. Façade de tiroir (3)
W. Drawer back (3)
W. Arrière de tiroir (3)
X. Drawer bottom (3)
X. Fond de tiroir (3)
Tools Needed
(not included)
Outils requis
(non inclus)
Phillips
screwdriver
Tournevis
cruciforme
H1. 2-1/2” Allen Head Bolt (11)
H1. Boulon Allen de 6,4 cm
(2-1/2 po) (11)
H4. 1-1/4” Allen Head Bolt (4)
H4. Boulon Allen de 3,2 cm
(1-1/4 po) (4)
H8. Wood Dowel (8)
H8. Goujons en
bois (8)
H2. 1-3/4” Allen Head Bolt (7)
H2. Boulon Allen de 4,4 cm
(1-3/4 po) (7)
H5. 1” Allen head bolt (4)
H5. Boulon Allen de
2,5 cm (1 po) (4)
H9. Small Wood Dowel (2)
H9. Petit goujon
de bois (2)
H3. 1-1/2” Allen Head Bolt (4)
H3. Boulon Allen de 3,8 cm
H6. Washer (4)
H6. Rondelle (4)
H10. Metal pins (4)
H10. Metal pins (4)
H10. Cheville de métal (4)
H10. Cheville de métal (4)
(1-1/2 po) (4)
H7. Lock washer (30)
H7. Rondelle de
blocage (30)
H11. Curve Washer (3)
H11. Rondelle
demi-lune (3)
H12. 5/8” Wood Screw
with Washer Head (2)
H12. Vis à bois de 16 mm
(5/8 po) à épaulement (2)
H13. Knob (3)
H13. Poignée (3)
H16. Safety Strap
H16. Sangle de sûreté
H14. 1-1/8” Knob Bolt (3)
H14. Vis de poignée de
2,9 cm (1-1/8 po) (3)
H17. Clé hexagonale
H15. 1-1/4” Wood Screw (26)
H15. Vis à bois de
3,2 cm (1-1/4 po) (26)
H17. Allen wrench
page 3

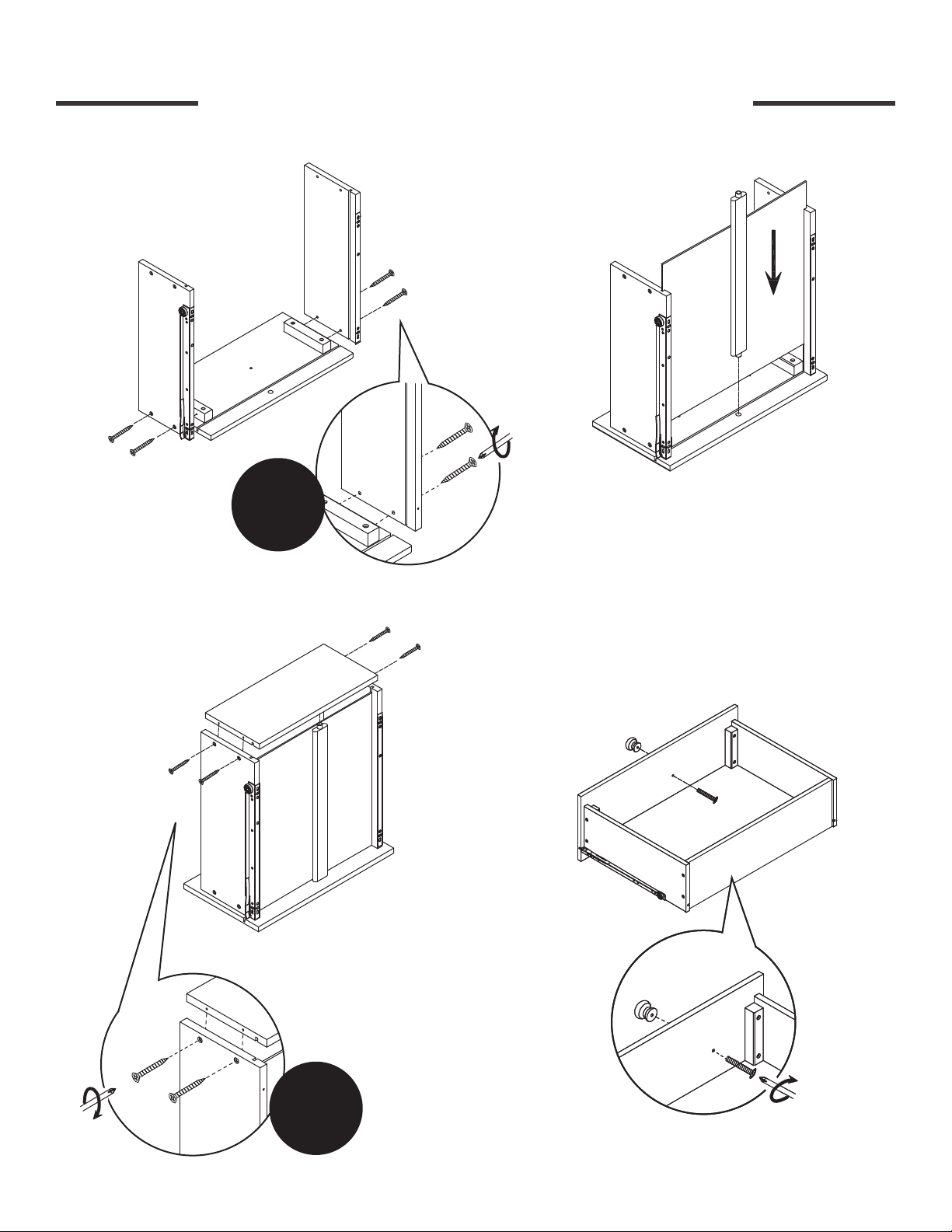

1
* You will need two people to assemble this crib.
* Deux personnes sont nécessaires pour assembler ce lit.

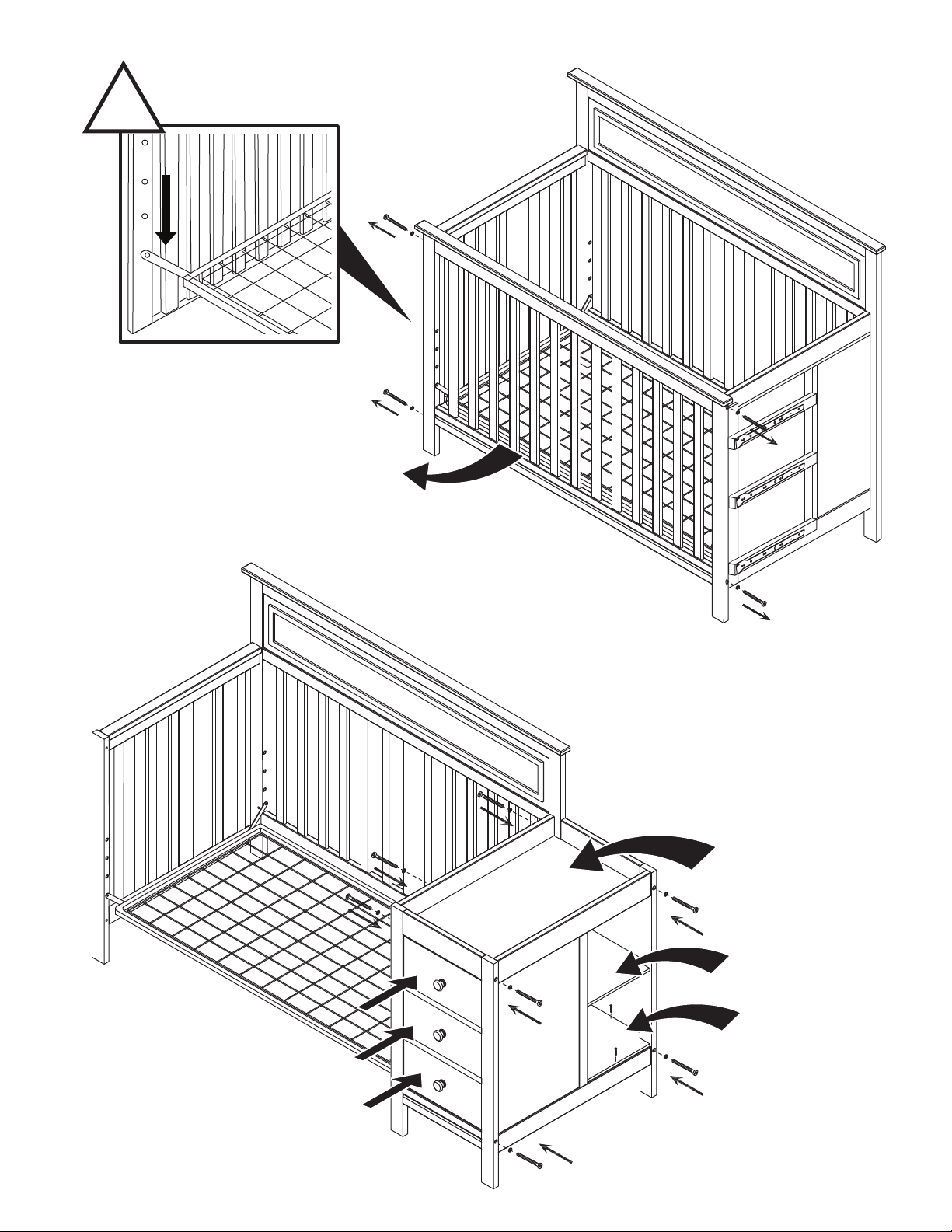

ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
2
F
A
X4
H7
H1
G
H2
H7
A
C
Do not overtighten the bolts.
Ne pas trop serrer les boulons.
X2
F
page 4
3
C
H2
H7
E
X2
A
4
E
A
H7
B
H3
X4
C
Do not overtighten the bolts.
Ne pas trop serrer les boulons.
page 5
5
* Make sure the mattress support
III (H) is installed FLAT SIDE UP.
* Make sure the mattress support
III (H) is level.
* S’assurer que le support du
matelas III (H) est bien installé LE
CÔTÉ PLAT VERS LE HAUT.
* S’assurer que le support du
matelas III (H) est de niveau.
H
H6
H7
H6
H5
H7
!
H5
X4
Do not overtighten the bolts.
Ne pas trop serrer les boulons.
page 6

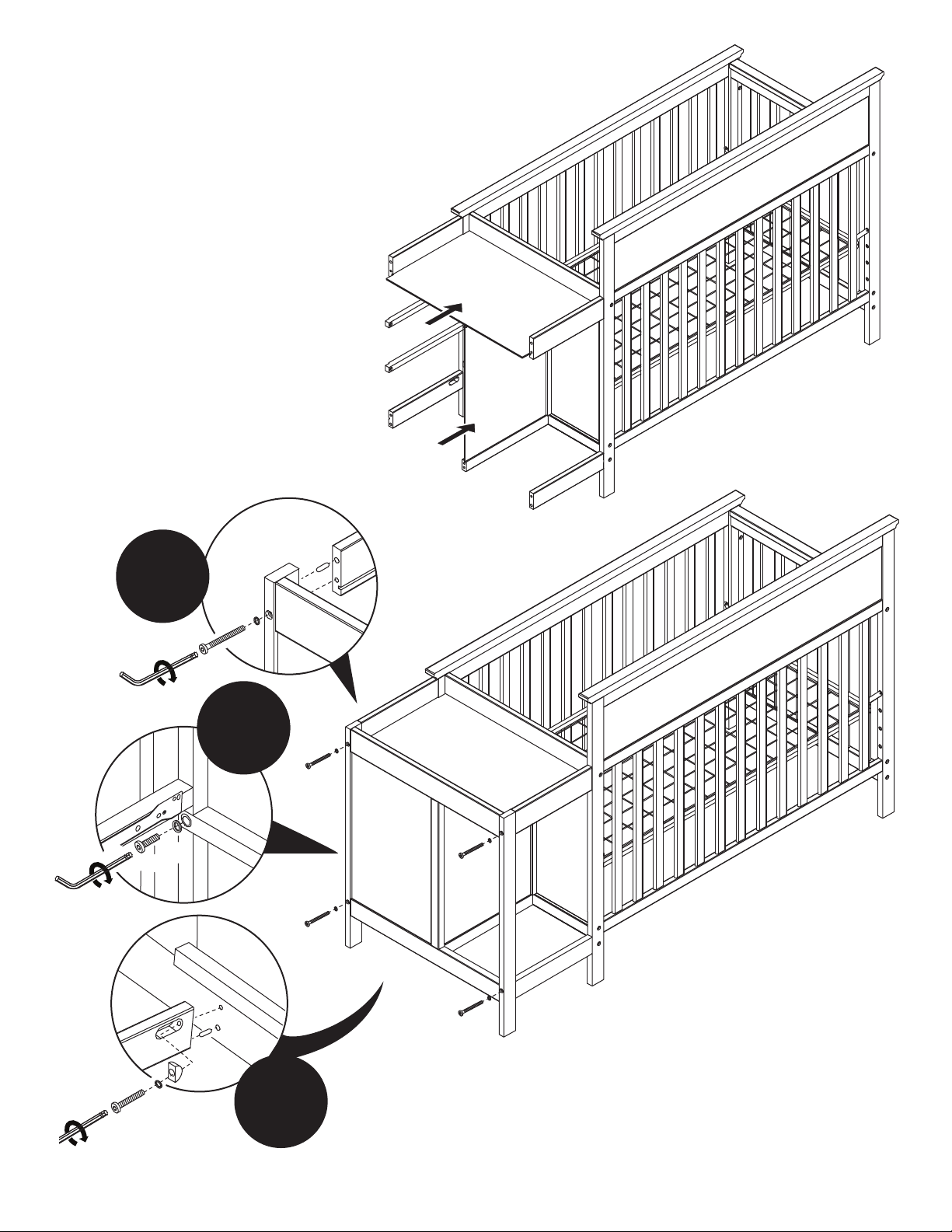

6
X3
H8
H7
H1
L
H7
H4
X2
X1
H2
H7
H8
H11
M
M
N-1
L
N-2

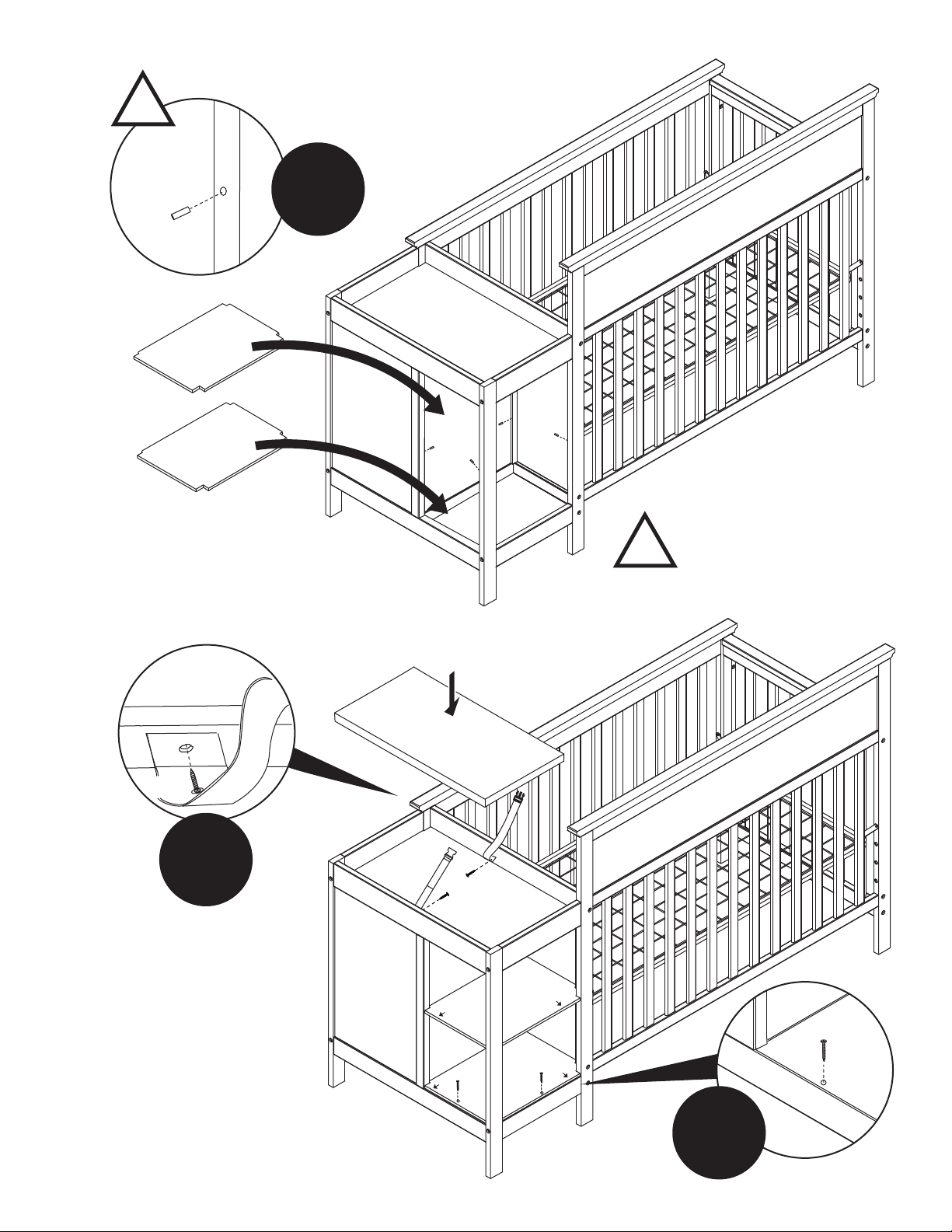

7
X1
H9
H11
H7
H2
I
J
Do not overtighten the bolts.
Ne pas trop serrer les boulons.
page 7
