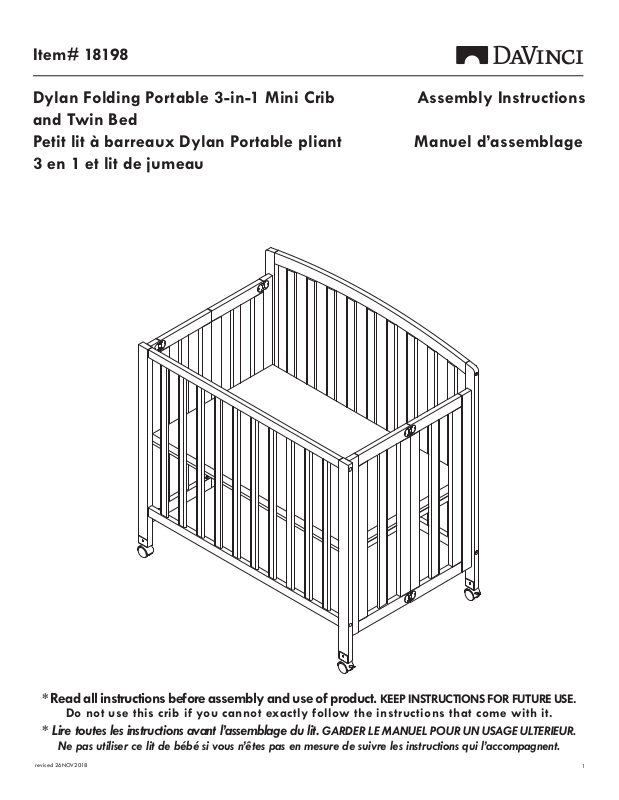

Item# 18198
Dylan Folding Portable 3-in-1 Mini Crib Assembly Instructions
and Twin Bed
Petit lit à barreaux Dylan Portable pliant Manuel d’assemblage
3 en 1 et lit de jumeau
* Read all instructions before assembly and use of product. KEEP INSTRUCTIONS FOR FUTURE USE.
Do not use this crib if you cannot exactly follow the instructions that come with it.
* Lire toutes les instructions avant l’assemblage du lit. GARDER LE MANUEL POUR UN USAGE ULTERIEUR.
Ne pas utiliser ce lit de bébé si vous n’êtes pas en mesure de suivre les instructions qui l’accompagnent.
revised 26NOV2018
1
Thank you for purchasing a DaVinci nursery product! To ensure safe use of your product, please
follow these assembly instructions closely. If you are missing parts or have any questions, please
visit our website at www.themdbfamily.com/support.
For assembly, use the Allen wrench if it is included in the hardware box. We also recommend
using a Phillips head screwdriver (not included) to complete assembly. Please do not substitute
parts or use power screwdrivers. Our pieces are made from natural woods. Due to the nature of
wood, some variation in color, grain, or texture is to be expected.
We hope you and your growing family enjoy our product.
With thanks,
DaVinci
Nous vous remercions de votre achat d’un produit pour tout-petits DaVinci! Pour assurer une
utilisation sans risque du produit, veuillez suivre attentivement ces directives d’assemblage. Si des
pièces manquent ou si vous avez des questions, veuillez visiter notre site Web à l’adresse
www.themdbfamily.com/support.
Pour l’assemblage, utilisez la clé Allen si c’est fournie dans la boîte de quincaillerie. Nous vous
recommandons aussi d’utiliser un tournevis à tête cruciforme (non fourni) pour terminer
l’assemblage. Veuillez ne pas remplacer les pièces par des pièces similaires ni utiliser de tournevis
électriques. Nos pièces sont faites de bois naturels. De par sa nature, le bois peut présenter des
variations de couleur, de grain ou de texture.
Nous espérons que vous et votre famille grandissante aimerez notre produit.
Un grand merci,
DaVinci
* You will need two people to
assemble this mini crib .
* Deux personnes sont nécessaires
pour assembler ce petit lit .
* Tools Needed (not included)
* Outils requis (non inclus)
Phillips screwdriver
Tournevis cruciforme
2
PARTS • PIÈCES
Not to Scale/Pas à l'échelle
A. Back Panel
A. Panneau arrière
D. Base board
D. Panneau de base
F. Short base board support bar (4)
F. Petit support de panneau de base (4)
B. Front Panel
B. Panneau avant
G. Base board support bar
G. Barre de support de plinthe
C Side panel (2)
C. Panneau latéral (2)
E. Pad
E. Coussin
H. Rear left Leg
H. Pied arrière gauche
J. Front left Leg
J. Pied antérieur gauche
I. Rear right leg
I. Pied arrière droit
K. Front right leg
K. Pied antérieur droit
3
HARDWARE • ACCESSOIRES DE MONTAGE
Bolts in Actual Size/Boulons (taille réelle)
H1. 2-1/4” Allen Head
Bolt (14)
H1. Boulon Allen de
5,7 cm (2-1/4 po) (14)
H5. 1-1/4” Round Head Bolt
with Metal Cap (4)
H5. Boulon à tête ronde de
3,2 cm (1-1/4 po)
avec calotte métallique (4)
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
1
H2. 1-1/4” Allen Head
Bolt (12)
H2. Boulon Allen de
3,2 cm (1-1/4 po) (12)
H6. Caster with
stopper (4)
H6. Roulette avec
frein (4)
*Choose a high position for your infant
and lower the base board and
support bars as your child grows.
H3. 1” Allen Head
Bolt (4)
H3. Boulon Allen de
2,5 cm (1 po) (4)
H7. Allen Wrench
H7. Clé hexagonale
H4.Lock
washer (30)
H4. Rondelle de
blocage (30)
H8. Caster Wrench
H8. Clé a fourche
H7
H2
*Choisir la position supérieure pour l’en-
fant puis abaisser le
panneau de base et les supports au fur et
à mesure de sa
croissance.
F
F
C C
F
F
H4
4
2
H7
H1
H4
3
C
J
C
K
H4
H
H1
A
I
H7
5
