6 Drawer Double Dresser (5966) - Assembly and Operation Manual
Commode double à 6 tiroirs (5966) - Manuel d’assemblage et d’utilisation
Congratulations on purchasing an MDB Family product. This product will provide many years of service
if you adhere to the following guidelines for assembly, maintenance, and operation. This product is
for residential use only. Any institutional use is strictly prohibited.
Please be sure to follow the instructions for proper assembly. Use a Phillips head screwdriver for assembling
the product in addition to the Allen wrench included in the hardware box. Do not use power screwdrivers. All of our products are made from natural woods. Please understand that natural woods have color variations which are the result of nature and not defects in workmanship.
DO NOT SUBSTITUTE PARTS. ALL MODELS HAVE THE SAME QUANTITY OF PARTS AND HARDWARE. YOUR MODEL MAY LOOK DIFFERENT FROM THE ONE ILLUSTRATED DUE TO STYLISTIC VARIATIONS.
Nous vous félicitons de votre achat d’un produit MDB Family. Ce produit vous procurera des années de
service si vous suivez les directives ci-dessous pour l’assemblage, l’entretien et l’utilisation. Ce produit
est destiné uniquement à une utilisation résidentielle. Toute utilisation dans une institution est strictement interdite.
Prenez soin de suivre les instructions pour réaliser correctement l’assemblage. Utilisez un tournevis cruciforme pour l’assemblage, en plus de la clé hexagonale incluse dans la boîte de quincaillerie.
N’utilisez pas un tournevis électrique. Tous nos produits sont fabriqués en bois naturel. Il faut comprendre que le bois présente des variations de couleur attribuables à la nature et non à un défaut de fabrication.
NE PAS UTILISER DES PIÈCES DE SUBSTITUTION. TOUS LES MODÈLES ONT LE MÊME
NOMBRE DE PIÈCES ET D’ACCESSOIRES DE MONTAGE. VOTRE MODÈLE PEUT DIFFÉRER DE
CELUI ILLUSTRÉ EN RAISON DE VARIATIONS STYLISTIQUES.
revised 14SEP2017
Page 1

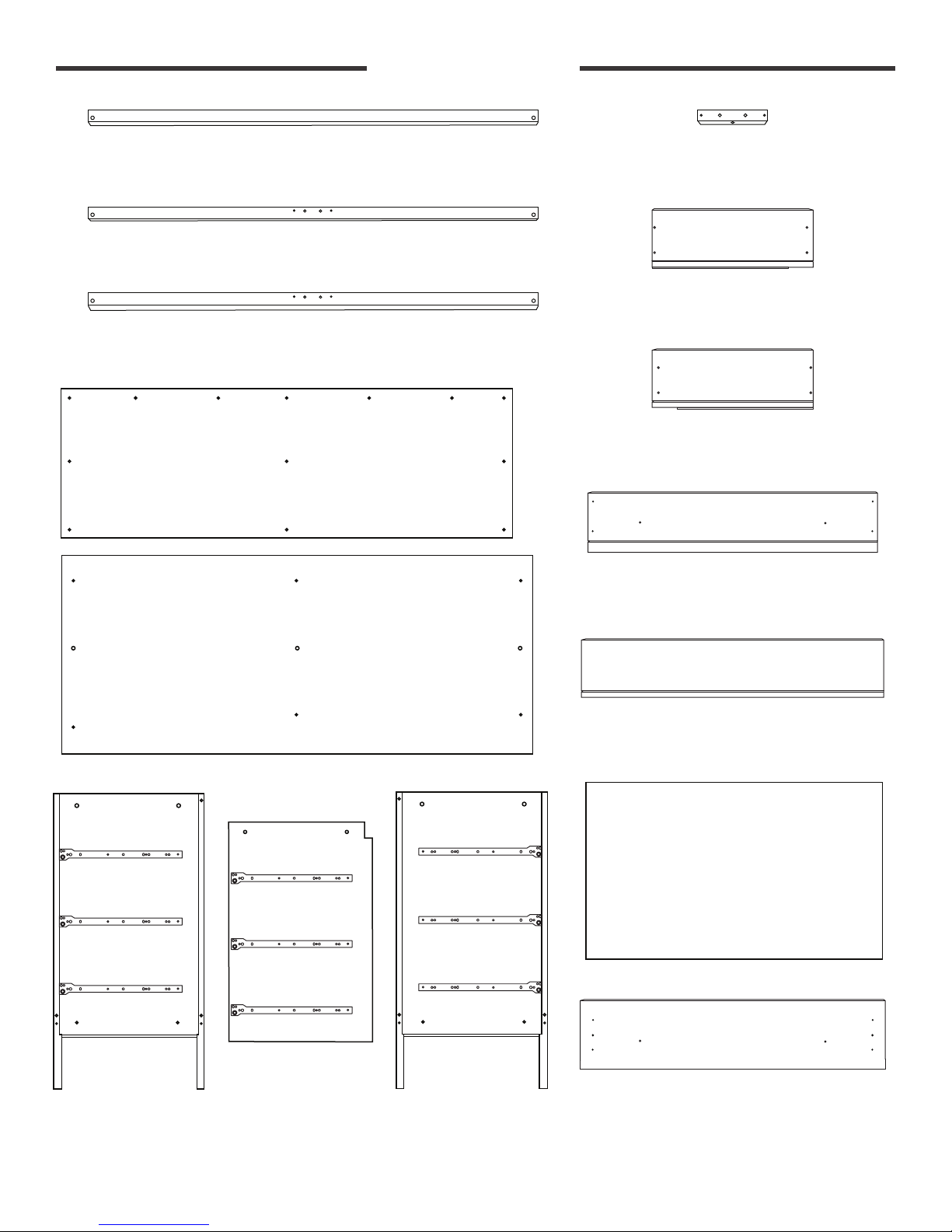

PARTS • PIÈCES
A. Back Top Cross Bar
A. Traverse arrière supérieure
B. Back Bottom Cross Bar
B. Traverse arrière inférieure
C. Front Bottom Cross Bar
C. Traverse avant supérieure
D. Back panel (2)
D. Panneau arrière (2)
J. Wood Cleats (2)
J. Tasseau de bois (2)
K-1. Left drawer side (6)
K-1. Côté gauche de tiroir (6)
L-1. Right drawer side (6)
L-1. Côté droit de tiroir (6)
M-1. Drawer front (6)
M-1. Façade de tiroir (6)
E. Top Panel
E. Dessus
N-1. Drawer back (6)
N-1. Arrière de tiroir (6)
O. Drawer bottom (6)
O. Fond de tiroir (6)
F. Left Side Panel
F. Panneau latéral
G. Middle Panel
G. Panneau central
gauche
H. Right Side Panel
H. Panneau latéral
droit
P. Finished Drawer
Front Panel (6)
P. Façade de tiroir de finition (6)
Page 2
HARDWARE • ACCESSOIRES DE MONTAGE
H1. Cam bolt (12)
H1. Boulon de came (12)
H6. 1-1/2” Knob Bolt (12)
H6. Vis de poignée de
3,8 cm (1-1/2 po) (12)
H14. 0.8 x 2 cm wood dowel (12)
H14. 0.8 x 2 cm
Goujon de bois (12)
H2. Verrou de came (12)
H2. Cam lock (12)
H3. Goujon de bois (15)
H7. 1-1/4” Wood Screw (52)
H7. Vis à bois de
3,2 cm (1-1/4 po) (52)
H15. 1” Phillips headscrew (24)
H15. Vis à tête cruciforme
de 2,5 cm (1 po) (24)
H3. Wood dowel (15)
H9. Small Wood Screw (26)
Tools Needed
(not included)
Outils requis
(non inclus)
H5. Knob (12)
H5. Poignée (12)
H9. Petite vis à
bois (26)
Phillips
screwdriver
Tournevis
cruciforme
1
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
H3 X 3
X2
H7
H7
J
B
J
C
Page 3
2
H3
X9
F HG
A
B
C
Page 4
3
A
H1
C
F
B
H2
X3
* Rotate H2
clockwise
to secure.
* Tourner H2
dans le sens
horaire pour fixer.
4
F
A
H
H1
H2
X3
B
* Rotate H2
clockwise
to secure.
* Tourner H2
dans le sens
horaire pour fixer.
C
Page 5
5
H1
G
G
J
X2
6
X6
H1
H1
E
H1
H1
H1
H1
Page 6
7
E
H1
E
X6
E
H
G
H2
F
* Rotate H2
clockwise
to secure.
* Tourner H2
dans le sens
horaire pour fixer.
8
D
D
H9
X26
Page 7
9

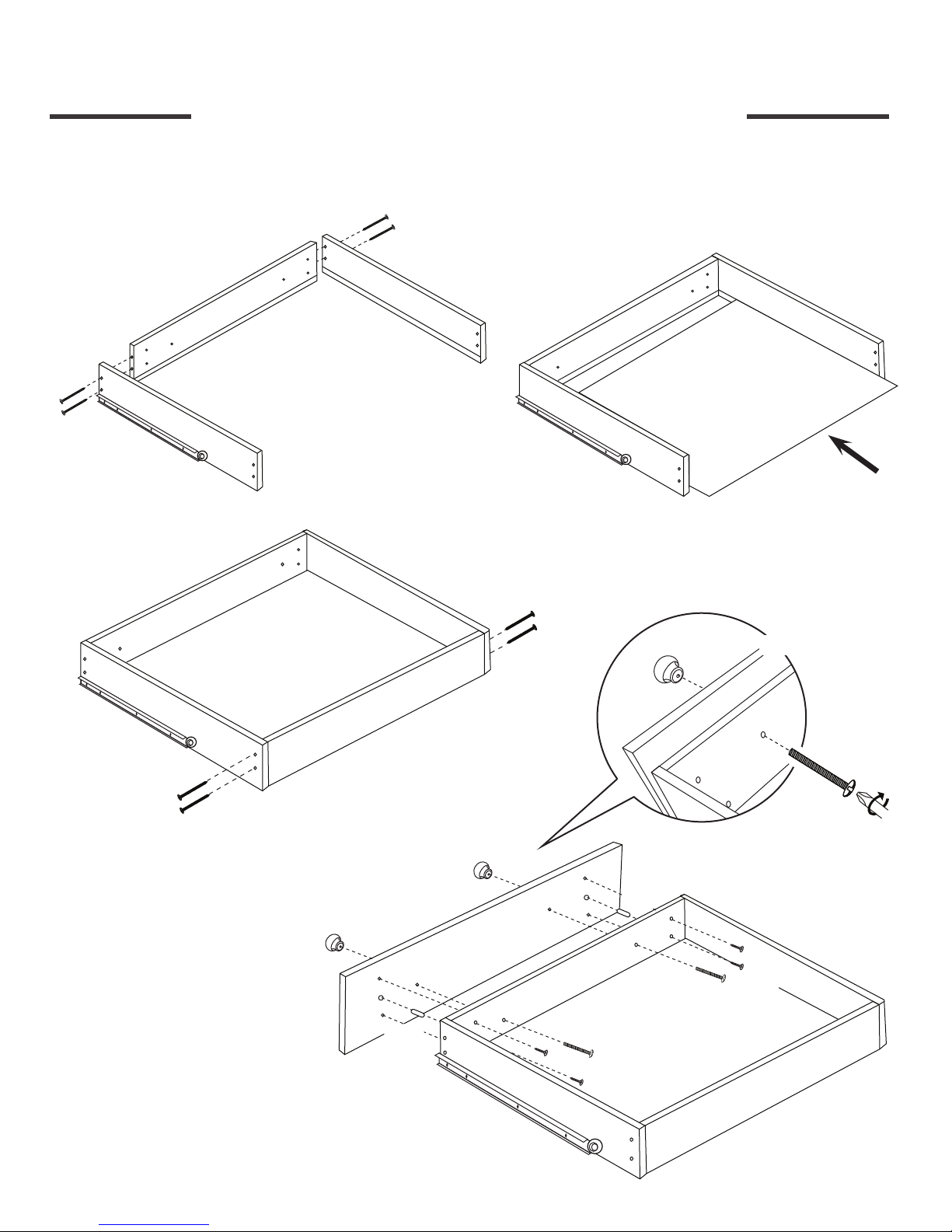

DRAWER ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE DES TIROIRS
9a.
H7
9c.
M-1
L-1
O
H7
K-1
9b.
H7
M-1
H5
O
O
P
9d.
H7
H5
N-1
H14
H5
P
H15
H6
H15
H14
H6
H6
H15
H15
Page 8
10
X6
READ ALL INSTRUCTIONS BEFORE USING
THE PRODUCT. KEEP THE INSTRUCTIONS
FOR FUTURE USE.
to be sure they are fastened securely.
Do not overtighten.
LISEZ ATTENTIVEMENT TOUTES LES
INSTRUCTIONS AVANT D’UTILISER CE
PRODUIT. CONSERVER CES INSTRUTIONS
POUR UN USAGE ULTÉRIEUR.
nouvelle vérification des vis et des boulons pour
vous assurer qu’ils sont bien fixés.
Ne pas trop serrer.
Recheck all screws and bolts
Procéder à une
CHANGER TRAY IS NOT INCLUDED, SOLD
SEPARATELY. CHANGER TRAY M0619
MADE BY THE MDB FAMILY IS RECOMMENDED.
LA TABLE À LANGER N’EST PAS INCLUSE.
ELLE EST VENDUE SÉPARÉMENT. IL EST
RECOMMANDÉ D’UTILISER LA TABLE À
LANGER M0619 FABRIQUÉE PAR MDB
FAMILY.
KEEP THIS MANUAL IN A SAFE PLACE FOR
FUTURE REFERENCE.
GARDER CE MANUEL EN LIEU SÛR POUR UN
USAGE ULTÉRIEUR.
IMPORTANT:
As with all infant and baby furniture, it is important to check fasteners, screws, and bolts
periodically for tightness. Parents should ensure a safe environment for their children by
checking the furniture regularly before placing a child in the product.
IMPORTANT :
Comme pour tous les meubles de nourrissons et de bébés, il est important de vérifier
périodiquement le serrage des attaches, des vis et des boulons. Les parents doivent
procurer un environnement sécuritaire à leur enfant en vérifiant régulièrement le meuble
avant de placer l’enfant sur celui-ci.
Page 9
11

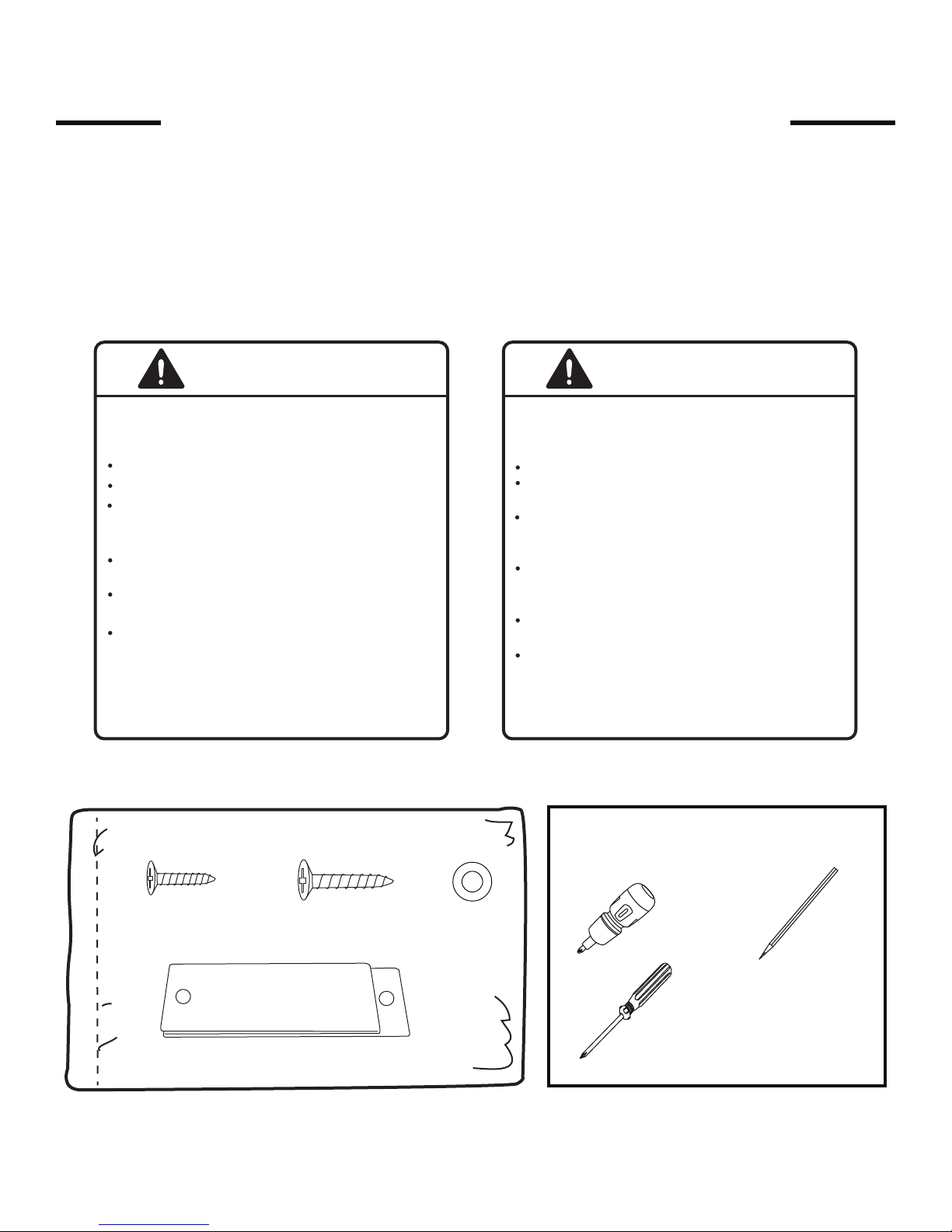

FURNITURE ANTI-TIPPING KIT INSTALLATION
INSTALLATION DU DISPOSITIF ANTIBASCULEMENT
Serious or fatal crushing can occur when furniture tips over on children. To help prevent tip-over, follow the
steps below to install this anti-tipping strap.
Le basculement du meuble sur un enfant peut entraîner des blessures graves ou fatales par écrasement. Pour
aider à prévenir le basculement, suivre les étapes ci-dessous afin d'installer cette sangle antibasculement.
WARNING
Serious or fatal crushing injuries can occur
from furniture tip-over. To help prevent
tip-over:
Install tipover restraint provided.
Place heaviest item in the lowest drawers.
Unless specifically designed to accommodate,
do not set TVs or other heavy objects on
top of this product.
Never allow children to climb or hang on
drawers, doors, or shelves.
Never open more than one drawer at a time.
(OR)
Do not defeat or remove the drawer interlock
system.
Use of tip-over restraints may only reduce,
but not eliminate, the risk of tip-over.
This is permanent label. Do not attempt to remove!
AVERTISSEMENT
Le basculement du meuble peut entraîner
des blessures graves ou fatales par écrasement. Pour aider à prévenir le basculement :
Installer le dispositif antibasculement fourni.
Placer les objets les plus lourds dans les tiroirs
du bas.
À moins que le meuble soit spécialement conçu
pour recevoir un téléviseur, ne pas placer un
téléviseur ni tout autre objet lourd sur ce produit.
Ne jamais laisser les enfants grimper ou
s’accrocher aux tiroirs, aux portes ou aux
tablettes.
Ne jamais ouvrir plus d’un tiroir à la fois.
(OU)
Ne pas défaire ni enlever le système de blocage
des tiroirs.
L’utilisation de ce dispositif de retenue ne peut que
réduire mais pas éliminer le risque de basculement.
Cette étiquette est permanente. Ne pas essayer de l’enlever!
X 1
X 1
X 1
X 2
Tools Needed (not included)
Outils requis (non inclus)
Stubby
Screwdriver
Tournevis
court
Phillips
screwdriver
Tournevis
cruciforme
Pencil
Crayon
Page 10
11a.
Locate a 2” x 4” stud behind the
wall, and make a mark.
Localiser un montant de 2” x 4”
derrière la surface du mur et faire
une marque.
2” x 4” wall stud
Montant de mur de 2" x 4"
11b.
Install the strap on the wall with
long screw and washer.
Fixer la sangle au mur avec la vis
longue et une rondelle.
11c.
Install the other end of strap on
the back of dresser with short
screw and washer into the wood
framing of the dresser.
Fixer l'autre extrémité de la
sangle à l'arrière de la commode
avec la vis courte et une rondelle
dans le cadre de bois de la commode.
Page 11
Finish
Terminé
Storage:
Pine woods exchange moisture with the air adjust-
•
•
ing to major changes in room temperature and
humidity. Therefore, it is best to place your furniture
away from heating or air-conditioning vents.
Sunlight is not friendly to solid wood furniture and
•
•
prolonged direct exposure to harsh sunlight can
discolor the finish. Be careful not to place your furniture in direct sunlight for extended periods of time. As
with all your fine furniture, blot up spills immediately.
Care and Cleaning:
•
Do not scratch or chip the finish. Do not use
abrasive chemicals for cleaning. Clean with mild
soap on a damp, soft rag. Rinse and dry thoroughly.
If you ever refinish this furniture, be sure to use only
a non-toxic finish specified for children’s products. If
you choose to refinish this furniture, the warranty will
be voided.
Registering your product is even easier than
before. You can register your product on our
website at :
www.themdbfamily.com/registrations
Rangement :
• Le bois de pin échange de l’humidité avec l’air en
s’adaptant aux principaux changements de température
et d’humidité ambiante. Il est donc préférable d’éloigner
ce meuble des bouches de chaleur et de climatisation.
• Les rayons du soleil ne font pas bon ménage avec les
meubles en bois massif et une exposition prolongée à la
lumière directe du soleil risque de décolorer le fini.
Prenez garde de ne pas laisser votre meuble directement au soleil pendant un temps prolongé. Comme pour
tous les meubles précieux, épongez immédiatement
toute éclaboussure.
Entretien et nettoyage :
• Évitez d’égratigner ou d’écailler le fini. N’utilisez pas
des nettoyants abrasifs. Nettoyez le meuble avec du
savon doux sur un chiffon non rugueux. Rincez et
séchez-le complètement. Si vous devez refaire la finition
de ce meuble, assurez-vous d’utiliser un fini non toxique
conçu pour les meubles pour enfants. Si vous entreprenez de refinir ce meuble, sa garantie sera annulée.
L’enregistrement de votre produit est plus
facile que jamais. Veuillez l’enregistrer sur
notre site Web à :
www.themdbfamily.com/registrations
IF YOU WOULD LIKE T
O ORDER
REPLACEMENT OR MISSING PARTS,
PLEASE VISIT US AT:
A
WWW.THEMDBFAMILY.COM/SUPPORT
OR YOU CAN CONTAC
OR YOU CAN CONTAC
T US BY MAIL:
T US BY MAIL:
THE MDB FAMILY
855 WASHINGTON BLVD.
855 WASHINGTON BLVD.
MONTEBELLO, CA 90640
MONTEBELLO, CA 90640
POUR COMMANDER DES PIÈCES
DE RECHANGE OU MANQUANTES,
VISITEZ-NOUS À :
WWW.THEMDBFAMILY.COM/SUPPORT
OU CONTACTEZ-NOUS PAR LA POSTE :
THE MDB FAMILY
855 WASHINGTON BLVD.
MONTEBELLO, CA 90640
Page 12
