DaVinci 0598 Assembly And Operation Manual
Mini Rocking Crib (0598) - Assembly and Operation Manual
Mini lit de bébé basculant (0598) – Manuel d’assemblage et d’utilisation
Congratulations on purchasing an MDB Family Product. This crib will provide many years of service if you
adhere to the following guidelines for assembly, maintenance and operation. This crib is for residential use
only. Any institutional use is strictly prohibited.
Please be sure to follow the instructions for proper assembly. Use a Phillips head screwdriver for assembling the crib in addition to the Allen wrench included in the hardware box. Do not use power screwdrivers.
All of our cribs are made from natural woods. Please understand that natural woods have color variations
which are the result of nature and not defects in workmanship.
READ ALL INSTRUCTIONS BEFORE ASSEMBLY AND USE OF PRODUCT. KEEP INSTRUCTIONS FOR
FUTURE USE. DO NOT SUBSTITUTE PARTS. ALL MODELS HAVE THE SAME QUANTITY OF PARTS
AND HARDWARE. YOUR MODEL MAY LOOK DIFFERENT FROM THE ONE ILLUSTRATED DUE TO
STYLISTIC VARIATIONS.
Nous vous félicitons de votre achat d’un produit MDB Family. Ce lit de bébé vous procurera des années de
service si vous suivez les directives ci-dessous pour l’assemblage, l’entretien et l’utilisation. Ce produit est
destiné uniquement à une utilisation résidentielle. Toute utilisation dans une institution est strictement interdite.
Prenez soin de suivre les instructions pour réaliser correctement l’assemblage. Utilisez un tournevis cruciforme pour l’assemblage, en plus de la clé hexagonale incluse dans la boîte de quincaillerie. N’utilisez pas
un tournevis électrique. Tous nos lits d’enfants sont fabriqués en bois naturel. Il faut comprendre que le bois
présente des variations de couleur attribuables à la nature et non à un défaut de fabrication.
LIRE TOUTES LES INSTRUCTIONS AVANT L’ASSEMBLAGE ET L’UTILISATION DU PRODUIT. CONSERVEZ CES INSTRUCTIONS POUR UN USAGE ULTÉRIEUR. NE PAS UTILISER DES PIÈCES DE
SUBSTITUTION. TOUS LES MODÈLES ONT LE MÊME NOMBRE DE PIÈCES ET D’ACCESSOIRES DE
MONTAGE. VOTRE MODÈLE PEUT DIFFÉRER DE CELUI ILLUSTRÉ EN RAISON DE VARIATIONS
STYLISTIQUES.
revised 13JUN2017
page 1
A. Headboard (2)
A. Tête de lit (2)
PARTS / PIÈCES
B. Side panels (2)
B. Panneau latéral (2)
HARDWARE / MATÉRIEL
C. Mattress support
board
C. Panneau du support
du matelas
D. Mattress pad
D. Matelas
E. Rocking stop (2)
E. Butoir de
bascule (2)
K. 1” Panhead
woodscrew (2)
K. Vis à bois cylindrique
de 2,5 cm (1 po) (2)
F. Left mattress
support bracket (2)
F. Fixation gauche de
support du matelas (2)
M. 11/16” Phillips
head bolt (4)
M. Boulon cruciforme de
1,7 cm (11/16 po) (4)
G. Right mattress
support bracket (2)
G. Fixation droite de
support du matelas (2)
N-1. Big lock
washer (12)
N-1. Grande rondelle
de frein (12)
H. 3/4” Allen
head bolt (4)
H. Boulon Allen
de 1,9 cm (¾ po) (4)
J. 1 1/2” Allen
head bolt (8)
J. Boulon Allen de
3,8 cm (1 ½ po) (8)
Tools Needed
(not included)
Outils requis
(non inclus)
N-2. Small
lock washer (4)
N-2. Petite rondelle
de frein (4)
P. Allen wrench
P. Clé Allen
Phillips
screwdriver
Tournevis
cruciforme
S. Caster (4)
S. Roulette (4)
page 2
The Mini Rocking Crib (0598) is designed to serve your child from infancy until they are 35” (90cm) tall
or are able to climb out of the crib unaided. From birth until the child is able to roll over, about three
months, use the Mini Rocking Crib (0598) as a cradle with the mattress support at the highest position.
Then use the Mini Rocking Crib (0598) as a crib with the mattress support lowered and the casters
inserted.
Ce mini lit de bébé basculant (0598) est conçu pour servir votre enfant de sa petite enfance jusqu’à ce
que sa taille atteigne 90 cm (35 po) ou qu’il soit capable de grimper hors du lit sans assistance. De sa
naissance jusqu’à ce que l’enfant soit capable de se retourner, environ vers l’âge de trois mois, utilisez
le mini lit de bébé basculant (0598) comme un berceau avec le support du matelas à la position la plus
élevée. Utilisez ensuite le mini lit de bébé basculant (0598) comme un lit avec le support du matelas
abaissé et les roulettes en place.

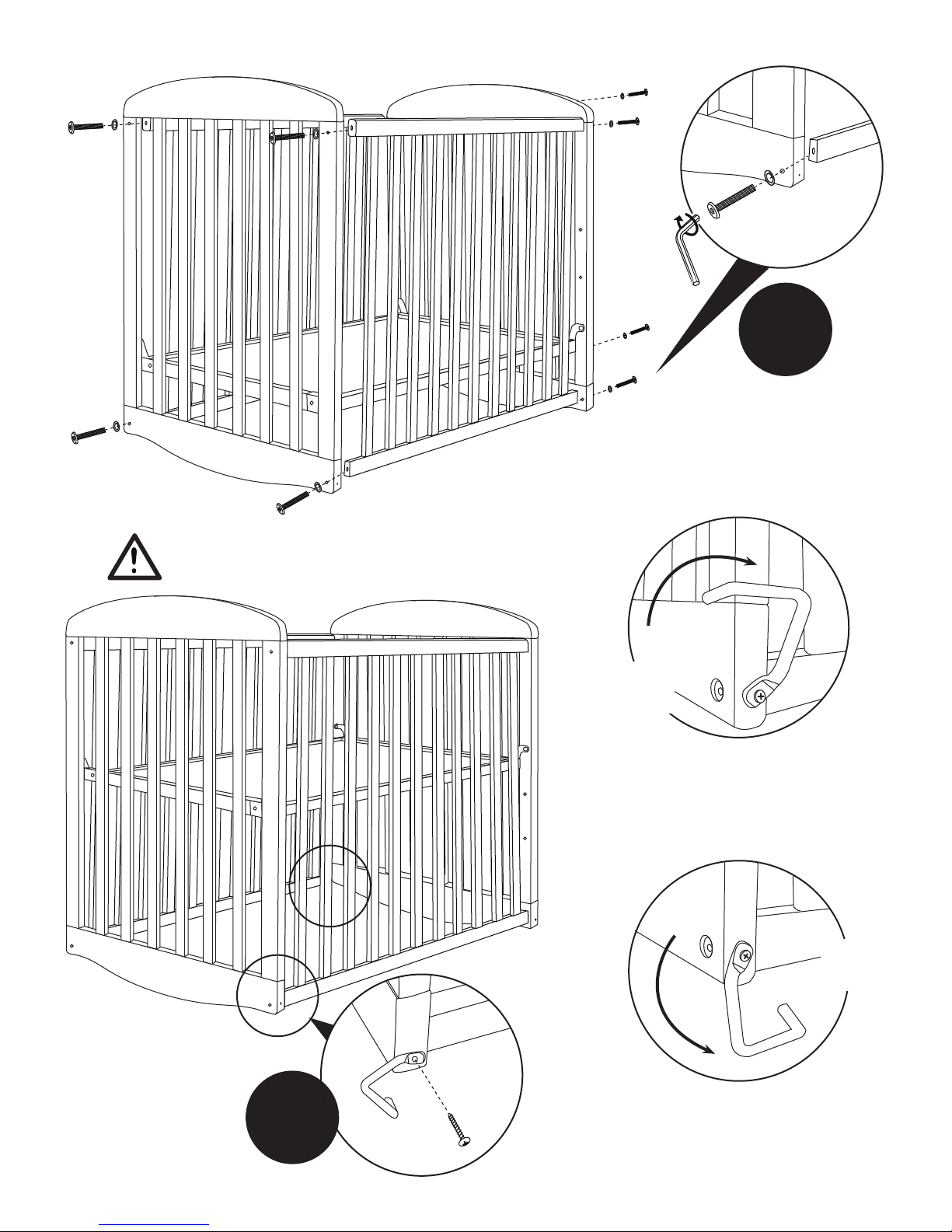

ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
1
F / G
G
F
N-2
M
F
2
X4
A
C
G
A
A
N-1
X4
H
C
Cradle
Berceau
Crib
Lit de
bébé
page 3
