İÇİNDEKİLER
UYARILAR..........................................................................................................................2-3
BAŞLAMADAN ÖNCE ........................................................................................................4
Sistemin Ambalajından Çıkarılması.....................................................................................4
SİSTEM ÖZELLİKLERİNİN TANINMASI...............................................................................4
Önden Görünüş....................................................................................................................5
Sistem Üzerindeki Bileşenler......................................................................................5
Sistem Sol Tarafındaki Bileşenler......................................................................................6
Sistem Sağ Tarafındaki Bileşenler......................................................................................7
Sistem Arka Tarafındaki Bileşenler......................................................................................8
Sistem Alt Tarafındaki Bileşenler......................................................................................8
BAŞLARKEN..............................................................................................................9-10
Güç Kaynakları.........................................................................................................9

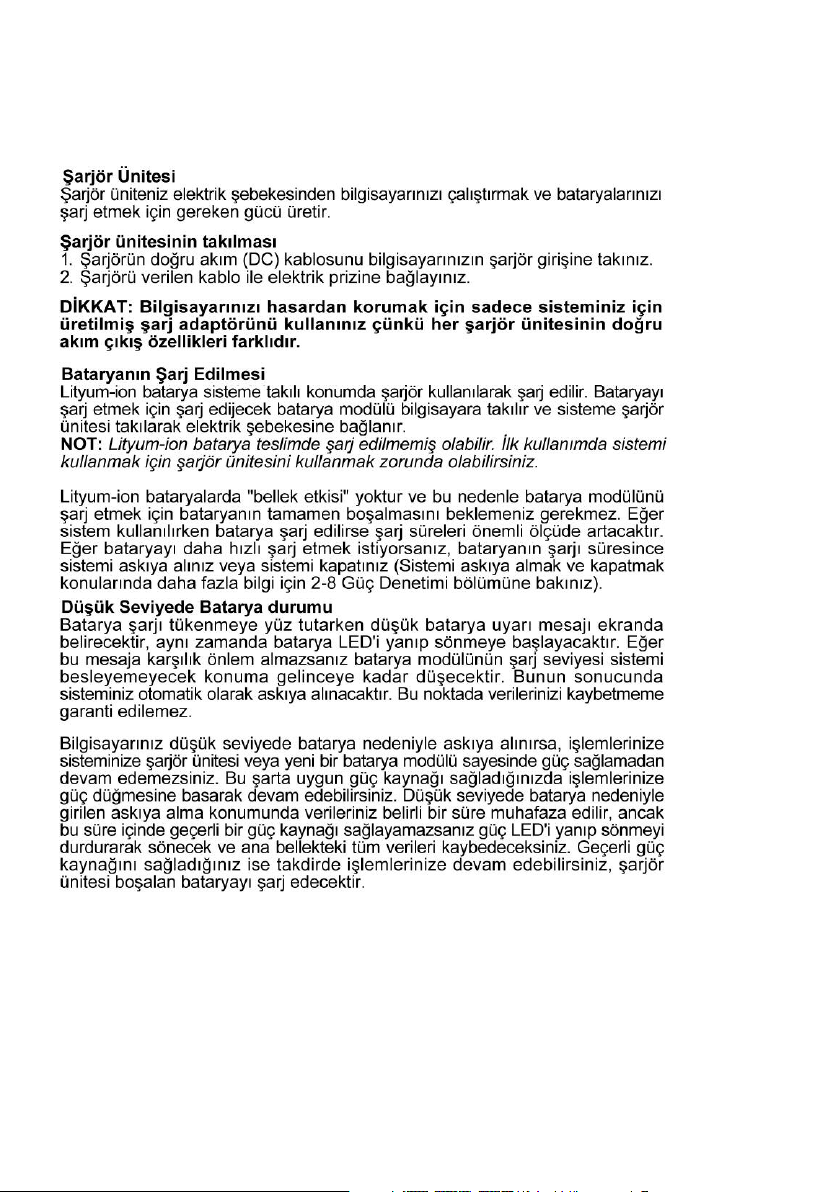

• Şarjör Ünitesi................................................................................................................9
• Şarjör Ünitesinin Takılması............................................................................................9
• Bataryanın Şarj Edilmesi................................................................................................9
• Düşük Seviyede Batarya Durumu..................................................................................9
• Batarya Modül Değişimi..............................................................................................10
BİLGİSAYARIN BAŞLATILMASI ...........................................................................10-11-12
Sisteme Güç Verme........................................................................................................11
Durum ve Konum Göstergeleri.....................................................................................11
• Güç Göstergesi.............................................................................................................11
• Batarya Şarj Göstergesi...............................................................................................11
• Disk Erişim Göstergesi................................................................................................11
• Nümerik Kilit Göstergesi................................................................................................12
• Büyük Harf Göstergesi................................................................................................12
• Telsiz Ağ (Wireless LAN) Göstergesi..........................................................................12

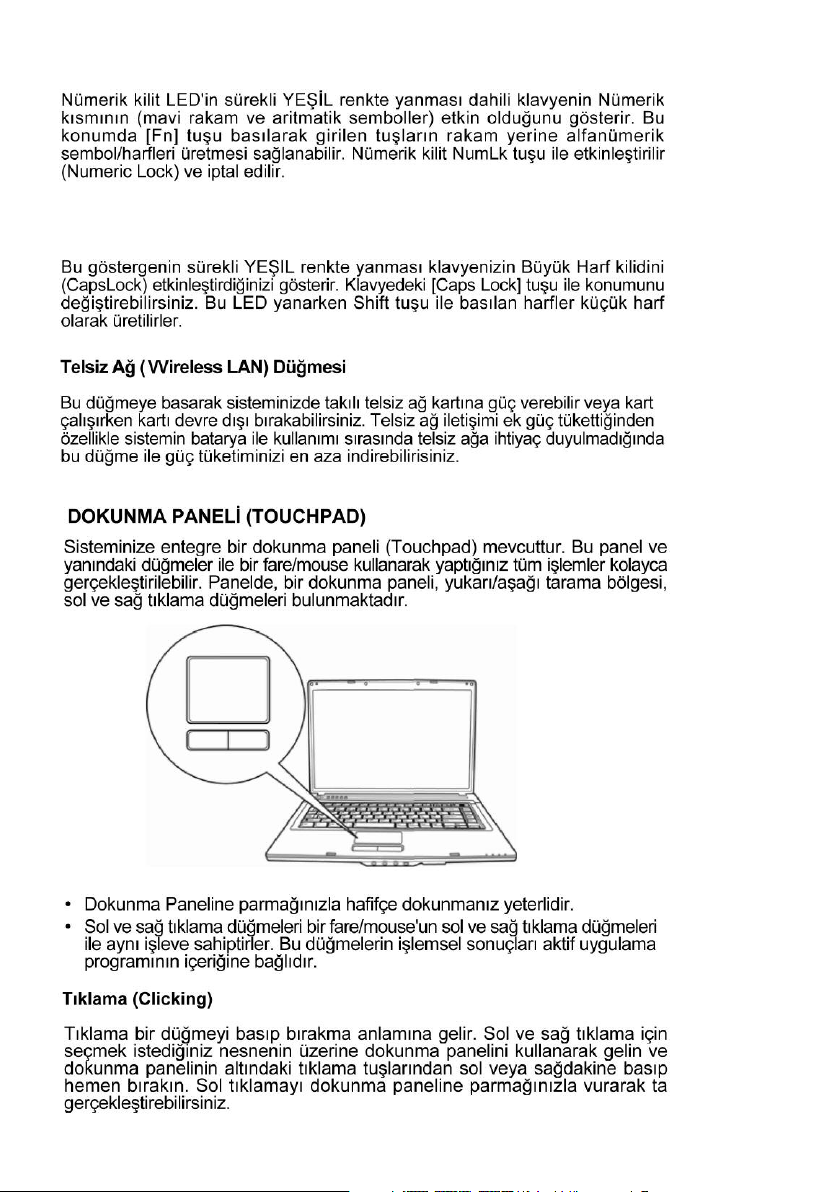

Dokunma Paneli.........................................................................................................12-13
Tıklama (Clicking)......................................................................................................12

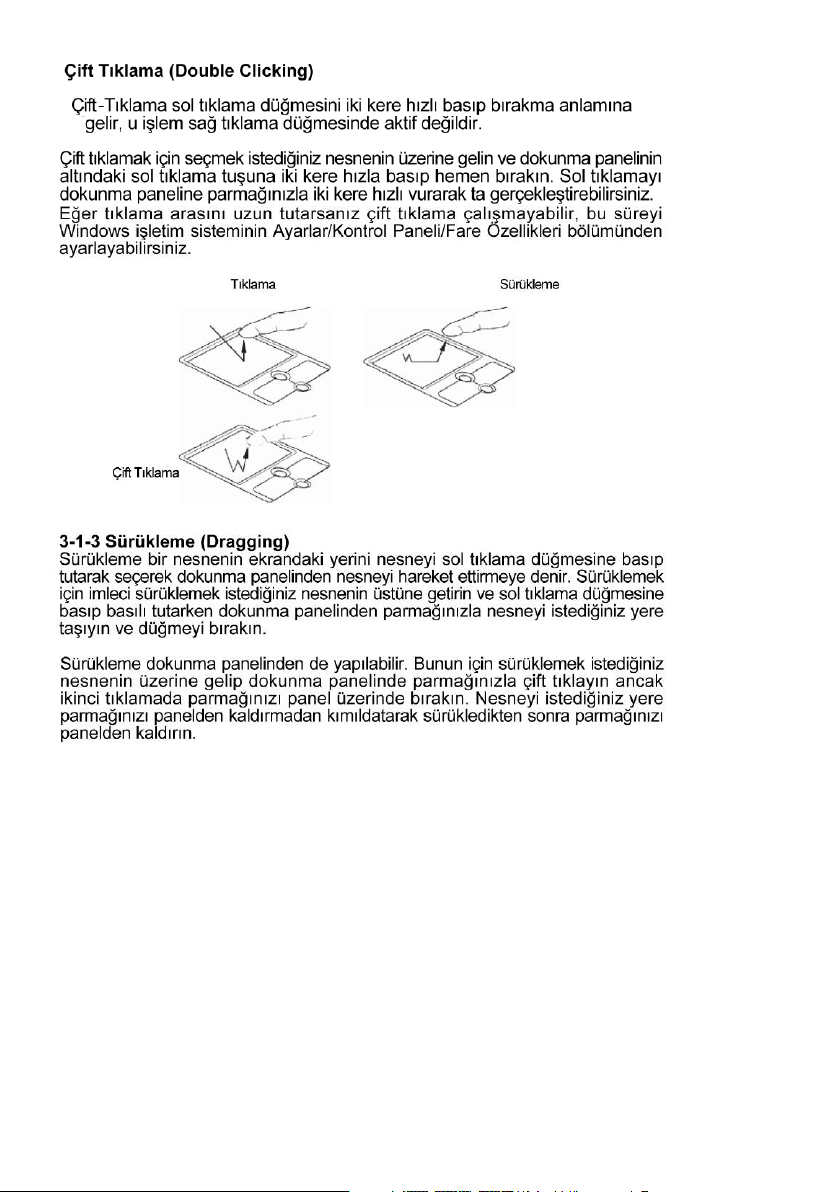

Çift Tıklama ( Double Clicking).......................................................................................13

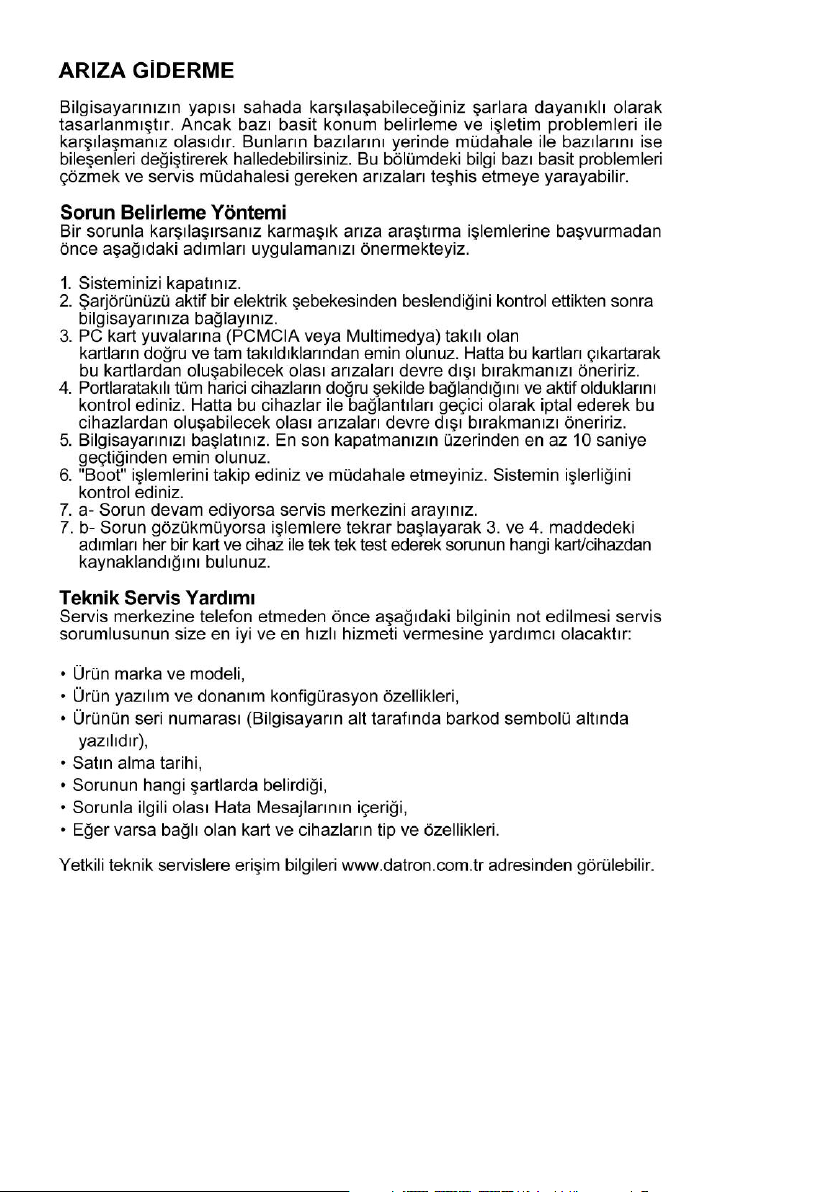

Arıza Giderme...........................................................................................................14
Sorun Belirleme Yöntemi ..........................................................................................14
Teknis Servis Yardımı ..........................................................................................14

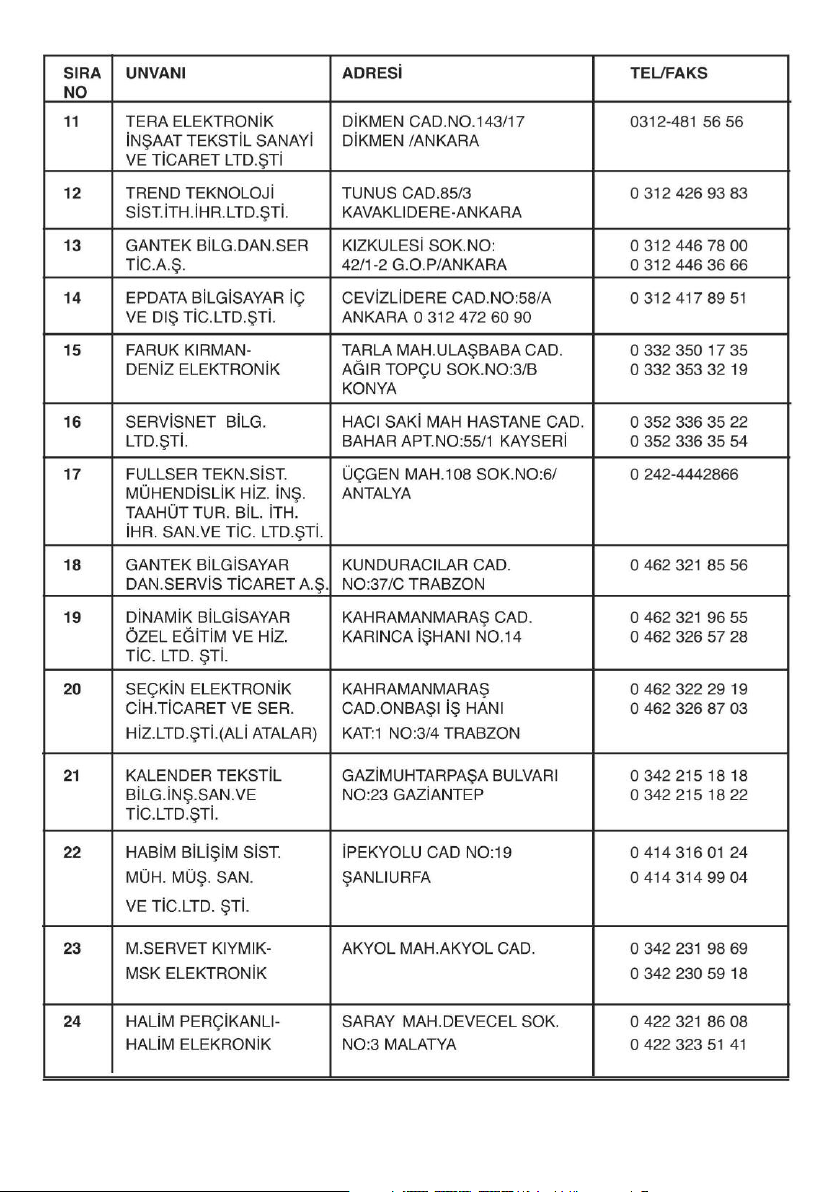

etkili Servis Listesi
Y
.................................................................................................15-16
1
DİZÜSTU BİLGİSAYARINIZLA İLGİLİ UYARILAR
Bilgisayarınızın ana işlemcisinin aşırı ısınmasını Sistem ekranına dokunmayınız
önlemek için havalandırma deliklerini kapatınız. ve bastırmayınız.
Sisteminizi eğri ve oynak çalışma alanlarının Bilgisayarınızı aşırı yükleyici ortam
üstüne koymayınız. şartlarında çalıştırmayınız.
Sisteminizin üzerine eşya koymayınız ve Bilgisayarınızı manyetik alanlara
cisim düşürmeyiniz. maruz bırakmayınız.
Sisteminizin üzerine bastırmayınız.
Doğrudan güneş ışığı altında bırakmayınız. Aşırı sıcaklarda depolamayınız ve
kullanmayınız
Ani sıcaklık ve nem değişikliklerinden sakınmak Bilgisayarınızı yağmur ve nemden
için sisteminizi ısıtma ve klima ağızlarından uzak tutunuz.
uzak tutunuz.
2
Sisteminizi ateş ve diğer ısı kaynaklarının Batarya modülüne müdahalede
yakınında kullanmayınız. bulunmayınız.
Bu modülü çocuklardan uzak
tutunuz.
Toz ve korozif kimyasal maddelerden Sistem kapağını sert bir şekilde
uzak tutunuz. kapatmayınız ve sistemini asla
ekran kapağından tutarak
kaldırmayınız.
Su ve diğer temizleyici sıvıları doğrudan ekrana Seyahat ederken bilgisiyarınızı el
püskürtmeyiniz. Ekranı sistem kapalı durumda bagajı olarak yanınızda taşıyınız.
sadece çok az su ile nemlendirilmiş yumuşak bir Krgo veya bagaj olarak teslim
bez ile temizleyiniz. etmeyiniz.
3
BAŞLAMADAN ÖNCE
Sistemin Ambalajından Çıkarılması
Sistemi teslim aldıktan sonra dikkatli bir şekilde ambalajından çıkararak aşağıdaki
parçaların tamamının mevcut olup olmadığını kontrol ediniz.
• Dizüstü bilgisayar
• Lityum-ion batarya modülü
• Şarjör ünitesi ve şarjör elektrik kablosu
• Sistem sürücüsü ve yazılımlarının bulunduğu bir CD.
• Kullanım kılavuzu.
Not: Aldığınız modele bağlı olarak, dizüstü bilgisayarınızın görünümü, kullanım kılavuzun
da verilen resimlerden farklı olabilir.
SİSTEM ÖZELLİKLERİNİN TANINMASI
Görüntü ekranını açmak için kapağı yukarıya doğru kaldırınız.
Ekranı kapatırken kapağı çarpmamaya dikkat ediniz.
4
Önden Görünüş
Dokunma Paneli
ve İşaretleme
Aygıtı
Kamera
Sıralı Mikrofonlar
Görüntü Paneli
Açma/Kapama
Düğmesi
Klavye
Konum LEDleri
Stereo Hoparlörler
Stereo Hoparlörler
Sistem Üzerindeki Bileşenler:
Sıralı Mikrofonlar: Dahili olarak monte edilmiş mikrofonlar çoklu yönlerden ses alabilme
özelliğine sahip olduğu için, stereo ses kaydı yapma ve sesi stereo olarak karşı tarafa
iletme özelliğine sahiptir.
Kamera: 2.0 megapiksel dahili kamera resim çekme, video kaydetme ve görüntülü iletişim
kurmanızı sağlar.
Görüntü Paneli: Görüntü paneli, metin ve grafikleri gösterebilen geriden aydınlatmalı renkli bir LCD ekrandan oluşur.
Açma/Kapama Düğmeleri: Bu düğme sisteminizi açmaya ve kapamaya yarar.
Stereo Hoparlörler: Dahili olarak monte edilmiş iki adet hoparlör stereo ses almanızı
sağlar.
Klavye: Tam boyutlu ve Windows özel tuşlarını içeren bir klavyedir.
Dokunma Paneli ve İşaretleme Aygıtı: Dokunma paneli, fare gibi kullanılabilen, temasa
duyarlı bölge ve sağ-sol tıklama tuşlarından meydana gelen bir düzenektir.
Konum LEDleri: Sistem klavyesinin çalışma konumunu gösteren Caps-Lock (Büyük
Harf), Num-Lock (Nümerik Tuş Kilidi) LEDleri ve Telsiz ağın (wireless) durumunu gösteren
LED bu bölgede bulunurlar.
5

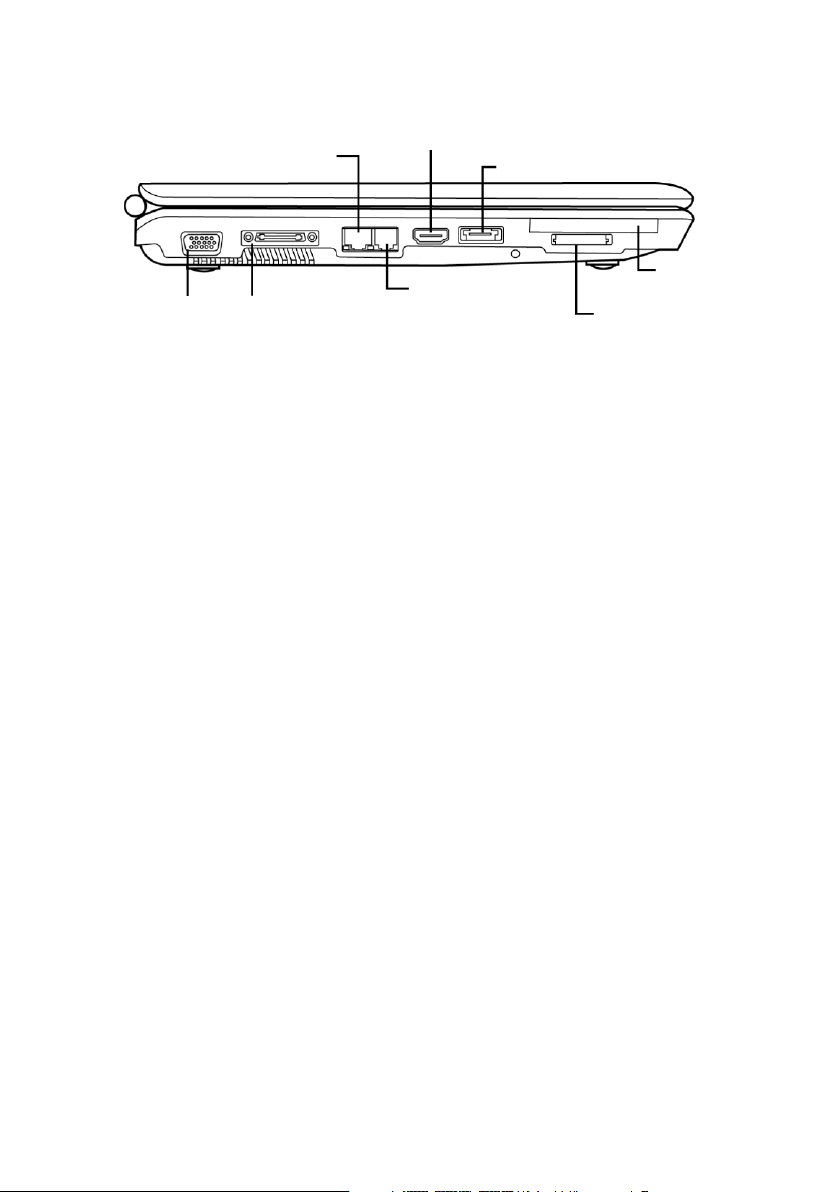

SİSTEMIN SOL TARAFINDAKİ BİLEŞENLER
Yerel İletişim Ağı (LAN) Portu
(Ethernet Port RJ-45)
Harici Monitör
Girişi
Harici Monitör Girişi: Sisteminize harici bir monitör bağlamanızı sağlar.
Port Replikatörü: Port replikatörü sayesinde bilgisayarınıza istediğiniz cihazı bağlaya-
bilirsiniz.Port replikatörü bütün portları barındırır. Bu sayede istediğiniz cihazı tek bir port
üzerinden bağlayabilirsiniz. Her modelde bulunmayabilir.
Yerel İletişim Ağı (LAN) Portu (Ethernet Port RJ-45): LAN portu 10 Base-T (10
Mbps)/100 Base-TX (100Mbps)/1000 Base-TX (Gigabit Ethernet: 1000 Mbps) standartlarına uyan RJ-45 prizli yerel Ethernet ağlara (LAN) tam uyumludur.
Modem Portu (RJ-11): Modem (RJ-11) portu telefon hattını dahili modeme bağlamanızı
sağlar. Her modelde bulunmayabilir.
HDMI Port: Bilgisayarınıza televizyon, projeksiyon aleti, VCR gibi harici aygıtları
bağlamanızı sağlar.
Port
Replikatörü
HDMI portu
Modem Portu
(RJ-11)
e-SATA/USB
combo portu
Kart Okuyucu
PC Express Kart
Girişi
e-SATA/USB combo portu: Bilgisayarınıza harici hard disk veya optik sürücü
bağlamanızı sağlar.
PC Express Kart Girişi: Type II C Express kart kullanmanızı sağlar.
Kart Okuyucu: Bilgisayarınız ve flash uyumlu cihazlar arasında (dijital kamera, MP3 play-
er, cep telefonları) en hızlı iletişime ulaşmanızı sağlar.
6

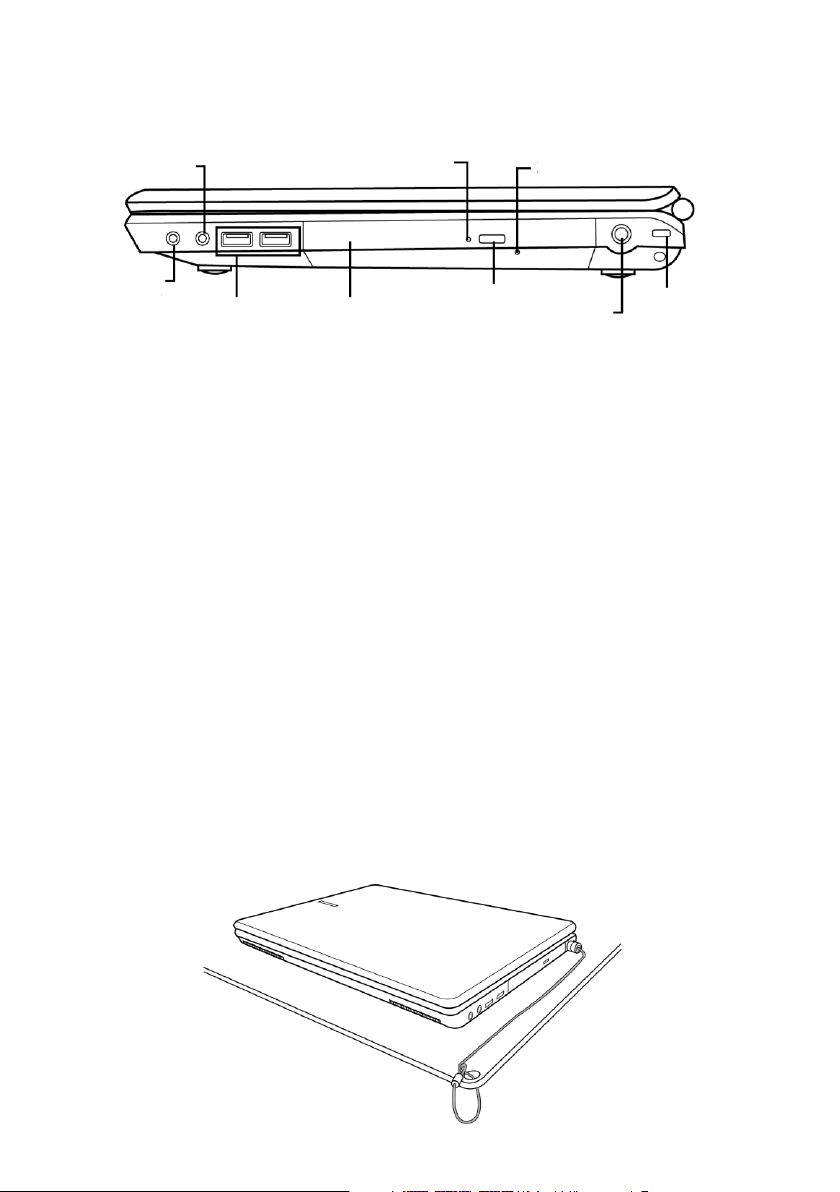

SİSTEMİN SAĞ TARAFINDAKİ BİLEŞENLER:
Kulaklık/Audio OUT Prizi
Mikrofon Girişi
Mikrofon Girişi: Harici bir mono mikrofon bağlamanızı sağlar.
Kulaklık/Audio OUT Prizi: Kulaklık, harici hoparlör ve amplifikatör gibi cihazları bilgisa-
yarınıza bağlamanızı sağlar.
USB Yuvası: USB uyumlu cihazlarınızı bu porta bağlayabilirsiniz.
Optik Sürücü: Optik sürücünüz DVD/CD-RW COMBO türünde bir sürücüdür ve optik
medya ortamlarına ulaşmanızı sağlar.
Optik Sürücü Çalışma Göstergesi: Optik sürücü işlem yaparken bu gösterge yanıp
söner.
Optik Sürücü Çıkartma Düğmesi: Optik sürücü çekmecesinin dışarı kaydırılarak DVD ve
CD medyaların çıkarılmasını veya takılmasını sağlar.
USB Yuvası
Optik Sürücü
Çalışma Göstergesi
Optik Sürücü
Şarjör Girişi
Optik Sürücü
Çıkartma
Düğmesi
Acil Optik Sürücü
Çıkartma Düğmesi
Kensington Kilit
Yuvası
Acil Optik Sürücü Çıkartma Düğmesi: Bilgisayarınızı çalıştırmadan, optik sürücü çekmecesini açmanızı sağlar.
Şarjör Girişi: Bilgisayarınıza güç vermek veya batarya modülünü şarj etmek için kullanılır.
Kensington Kilit Yuvası: Sisteminizi opsiyonel bir emniyet kablosu kullanımı ile taşınmaz
hale getirmenizi, böylelikle hırsızlığa karşı korumanızı sağlar.
7

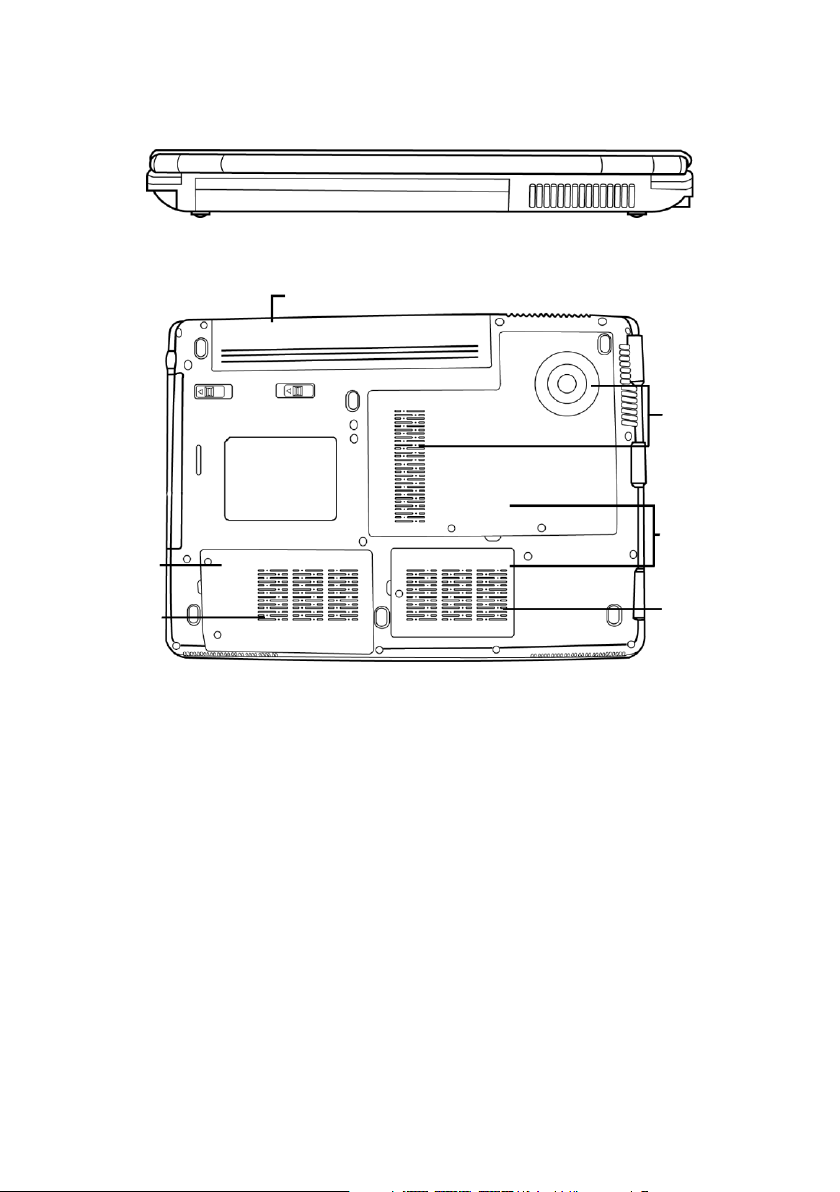

SİSTEMİN ARKA TARAFINDAKİ BİLEŞENLER
Aşağıda bilgisayarınızın arkadan görünüşünü görebilirsiniz.
SİSTEMİN ALT TARAFINDAKİ BİLEŞENLER:
Batarya Modül Yuvası
Değiştirilebilir
Parça Kapağı
Fan Çıkışları
Değiştirilebilir
Parça Kapağı
Fan Çıkışları
Batarya Modül Yuvası:
tasarlanmıştır. Batarya yuvasındaki modül, uzun süre kullanılmayacağı durumlarda ayrıca
saklanmak için çıkarılabilir veya başka bir tam şarjlı batarya modülüyle değiştirilebilir.
Fan Çıkışları: Bilgisayarın içinde bulunan sıcak havanın dışarıya atılmasını sağlar.
Bilgisayarınızı kullanırken bu kısımları kapatmamaya özen gösteriniz.
Değiştirilebilir Parça Kapağı: Kablosuz ağ kartı, sabit disk, işlemci, RAM gibi değiştirilebilir parçaların bulunduğu bölüm. Bu bölümün hiçbir şekilde yetkili servisler dışındaki
şahıslar tarafından açılmaması gerekmektedir.
Batarya yuvası dahili Lityum-ion batarya modülünün takılması için
8
Fan Çıkışları
BAŞLARKEN
Güç Kaynakları: Bilgisayarınız iki güç kaynağından çalışabilir: Lityum-ion batarya modülü
ve elektrik şebekesine bağlı şarjör ünitesi.
9
BİLGİSAYARIN BAŞLATILMASI:
Güç düğmesi bilgisayarı kapalı durumdan açmak ve sistemi kapatmak için kullanılır.
Şebekeye bağlı şarjör ünitesini sisteme bağladıktan sonra veya dolu bir batarya modülünü
sisteme taktıktan sonra bilgisayarınızı açabilirsiniz.
Sisteme Güç Verme
Güç düğmesine basarak bilgisayarınızı çalıştırınız.
10

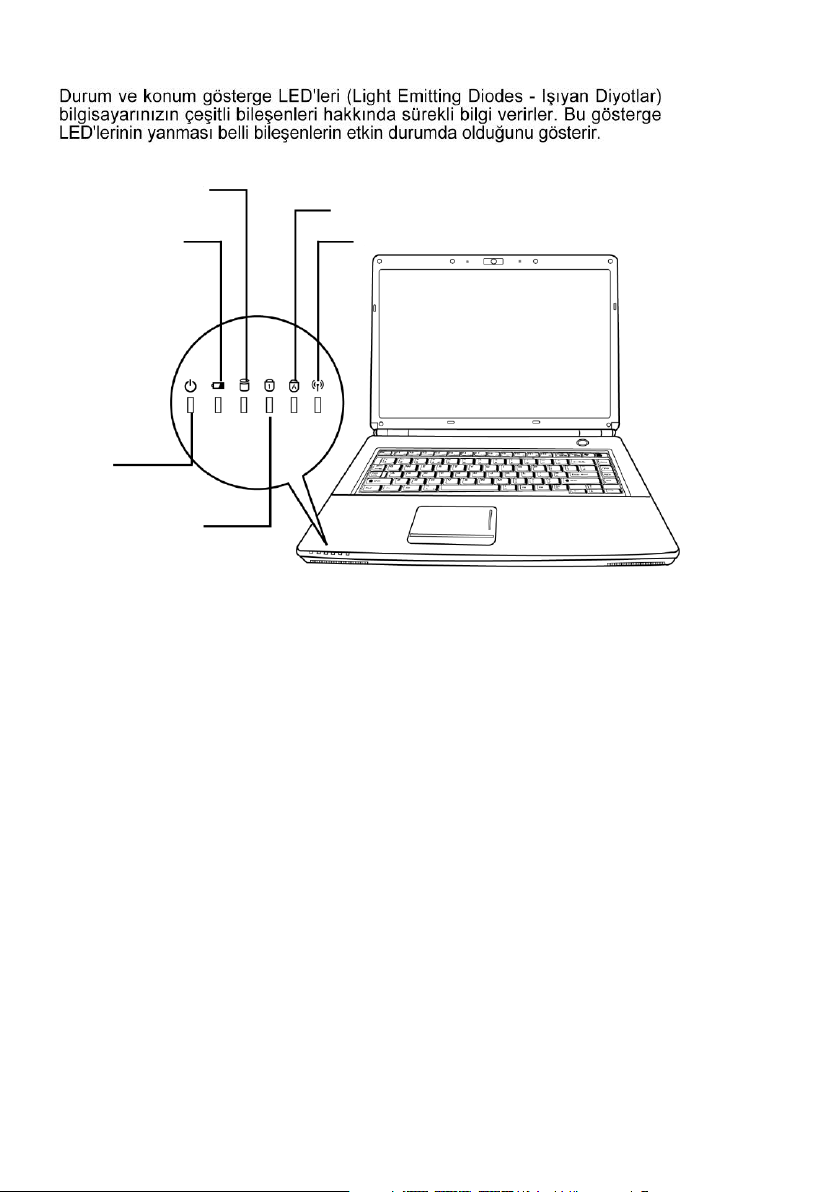

Durum ve Konum Göstergeleri
Disk Erişim
Göstergesi
Batarya Şarj
Göstergesi
Güç
Göstergesi
Nümerik Kilit
Göstergesi
Güç Göstergesi:
sönükse sistem kapatılmış yada hazırda bekletme konumuna geçirilmiş olabilir.
Batarya Şarj Göstergesi: Sisteminize takılı olan batarya modülünün şarj durumunu
gösterir.
Sistem kapalı bile olsa, batarya şarj olurken bu gösterge yanar. Herhangi bir batarya
hareketi olmadığında, batarya adaptörü takılı olmadığında, güç düğmesi kapalı olduğunda
bu gösterge söner.Batarya modülü şoka uğradığında, sallandığında ve aşırı sıcağa maruz
kaldığında bozulabilir.
Yeşil renkte yanması sisteminize güç verildiğini gösterir. Eğer gösterge
Büyük Harf Göstergesi
Telsiz Ağ (Wireless) Erişim Göstergesi
Disk Erişim Göstergesi: Bu gösterge bilgisayarınız disk ünitesine (HDD) erişim işlemi
yaparken yanar veya yanıp söner.
11
Nümerik Kilit (Num Lock) Göstergesi:
Büyük Harf Kilit (Capslock) Göstergesi:
121314
TEKNİK ÖZELLİKLER
İşlemci (Penryn) Intel® Centrino® İşlemci Teknolojisi
BIOS 1M BB Flash ROM
Chipset (Cantiga) Intel GM/PM45 + ICH9M
Ana Bellek 2 adet SO-DIMM bellek girişi
LCD Ekran 15.4” TFT-LCD WXGA, 1280x800
Grafik Intel Cantiga GM entegre grafik kontrolcüsü
CRT Görüntü modları Up to 1920 x 1200 harici çözünürlük @ 75Hz
Hard Disk Sürücü 1 adet 2.5” 9.5mm SATA HDD 5400 rpm
Optical Disk Sürücü 1 adet ODD Bay tipi 5.25”/12.7mm optik depolama aygıtı
Modem & Bluetooth 56K Modem 1.5, V.90/92 desteği
45nm Intel® Core™2 Duo işlemci (Penryn) 2.13G ~ 2.8G
PGA Package 478 pin, Socket P
1066MHz FSB
512MB maksimum 8GB 667/800MHz DDR2 SDRAM (4G x 2)
Intel® Graphics Media Accelerator (GMA)
nVIDIA NB9P GE -512/NB9M GE - 256M (TW8A MODELİNDE
BULUNMAKTADIR)
Desteklenen kapasiteler 120/160/250/320 GB
(G-base), 8/4/8/5X Super Multi DVD RW
Bluetooth : USB arayüz
PC Kart Girişleri Expresscard/54 desteği
LAN & WLAN Ethernet 10/100/1000 Base T kasayla bütünleşik
Çift bantlı anten desteği
Intel Shirley Peak a/g/n (Mini cart arayüzü )
Arayüz I/O Port 2 Audio fişi: Kulaklık çıkışı, mikrofon girişi
1 CRT
2 USB portu (v2.0)
TA/USB combo portu
1 e-SA
1 HDMI portu
1 RJ11 konnektörü
1 RJ45 konnektörü
1 Port replicatör
1 2.0 M kamera
15
Ses Dahili yüksek tanımlı Audio (2 kanal)
Dahili 2 adet stereo hoparlör
2 adet çok yönlü dijital mikrofon
Kart Okuyucu Memory Stick(MS-Pro), Multi Media kart, and SD cart
(MS/MS PRO/MMC/SD)
Mini cart WLAN ve Intel Turbo Memory için iki adet mini kart girişi
Sistem Statü Güç, Batarya modülü, Wireless LAN, büyük harf,
Göstergeleri nümerik tuş, HDD işlemi
Klavye Windows tuşları ile birlikte 86(US)/87(EU)/90(JP)- tuş
Güç Yönetimi ACPI güç yönetimi, bekleme, Disk askıya alma,
RAM askıya alma
Intel SpeedStep ile ACPI 2.0 desteği
Batarya Modülü Li-Ion 6 hücre,2200mAh/cell
3 hrs pil ömrü (6 hücre)
AC adaptör Çıkış: 19V DC, 3.42A, 65W or 4.74A 90W
Giriş: 100~240V AC, 50/60Hz Universal
İşaretleme aygıtı 2- yönlü scroll fonksiyonlu dokunma paneli
2 tıklama düğmesi
Boyut/Ağırlık Boyutlar :357(G)x257(D)x29.8~38.8 (Y)mm
Ağırlık: ~2.7Kg ( 15.4”W TFT LCD, Combo sürücü, 6-cells
batarya modülü ile birlikte)
Güvenlik Kensington kilit deliği
OS & S/W Windows XP uyumlu
Windows Vista uyumlu
15
17
8
1
Loading...
