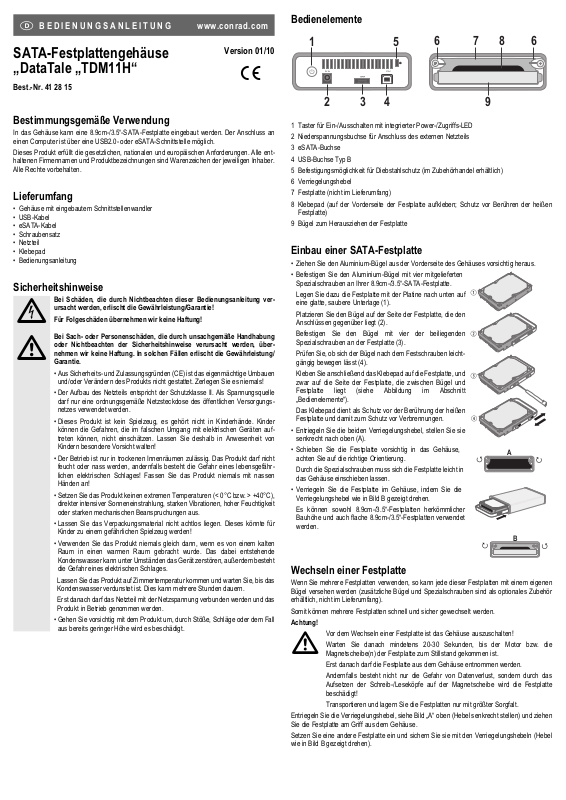

Page 1

SATA-Festplattengehäuse

Version 01/10

„DataTale „TDM11H“

Best.-Nr. 41 28 15

Bestimmungsgemäße Verwendung

In das Gehäuse kann eine 8.9cm-/3.5“-SATA-Festplatte eingebaut werden. Der Anschluss an einen Computer ist über eine USB2.0- oder eSATA-Schnittstelle möglich.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Gehäuse mit eingebautem Schnittstellenwandler

• USB-Kabel

• eSATA-Kabel

• Schraubensatz

• Netzteil

• Klebepad

• Bedienungsanleitung

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie!

Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/ Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals!

• Der Aufbau des Netzteils entspricht der Schutzklasse II. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.

• Dieses Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im falschen Umgang mit elektrischen Geräten auftreten können, nicht einschätzen. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten!

• Der Betrieb ist nur in trockenen Innenräumen zulässig. Das Produkt darf nicht feucht oder nass werden, andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Fassen Sie das Produkt niemals mit nassen Händen an!

• Setzen Sie das Produkt keinen extremen Temperaturen (< 0°C bzw. > +40°C), direkter intensiver Sonneneinstrahlung, starken Vibrationen, hoher Feuchtigkeit oder starken mechanischen Beanspruchungen aus.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden!

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören, außerdem besteht die Gefahr eines elektrischen Schlages.

Lassen Sie das Produkt auf Zimmertemperatur kommen und warten Sie, bis das Kondenswasser verdunstet ist. Dies kann mehrere Stunden dauern.

Erst danach darf das Netzteil mit der Netzspannung verbunden werden und das Produkt in Betrieb genommen werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

Ꮨ 

쮕

BEDIENUNGSANLEITUNG www.conrad.com

Bedienelemente

1 Taster für Ein-/Ausschalten mit integrierter Power-/Zugriffs-LED 2 Niederspannungsbuchse für Anschluss des externen Netzteils 3 eSATA-Buchse 4 USB-Buchse Typ B 5 Befestigungsmöglichkeit für Diebstahlschutz (im Zubehörhandel erhältlich) 6 Verriegelungshebel 7 Festplatte (nicht im Lieferumfang) 8 Klebepad (auf der Vorderseite der Festplatte aufkleben; Schutz vor Berühren der heißen

Festplatte)

9 Bügel zum Herausziehen der Festplatte

Einbau einer SATA-Festplatte

• Ziehen Sie den Aluminium-Bügel aus der Vorderseite des Gehäuses vorsichtig heraus.

• Befestigen Sie den Aluminium-Bügel mit vier mitgelieferten Spezialschrauben an Ihrer 8.9cm-/3.5“-SATA-Festplatte.

Legen Sie dazu die Festplatte mit der Platine nach unten auf eine glatte, saubere Unterlage (1).

Platzieren Sie den Bügel auf der Seite der Festplatte, die den Anschlüssen gegenüber liegt (2).

Befestigen Sie den Bügel mit vier der beiliegenden Spezialschrauben an der Festplatte (3).

Prüfen Sie, ob sich der Bügel nach dem Festschrauben leichtgängig bewegen lässt (4).

Kleben Sie anschließend das Klebepad auf die Festplatte, und zwar auf die Seite der Festplatte, die zwischen Bügel und Festplatte liegt (siehe Abbildung im Abschnitt „Bedienelemente“).

Das Klebepad dient als Schutz vor der Berührung der heißen Festplatte und damit zum Schutz vor Verbrennungen.

• Entriegeln Sie die beiden Verriegelungshebel, stellen Sie sie senkrecht nach oben (A).

• Schieben Sie die Festplatte vorsichtig in das Gehäuse, achten Sie auf die richtige Orientierung.

Durch die Spezialschrauben muss sich die Festplatte leicht in das Gehäuse einschieben lassen.

• Verriegeln Sie die Festplatte im Gehäuse, indem Sie die Verriegelungshebel wie in Bild B gezeigt drehen.

Es können sowohl 8.9cm-/3.5“-Festplatten herkömmlicher Bauhöhe und auch flache 8.9cm-/3.5“-Festplatten verwendet werden.

Wechseln einer Festplatte

Wenn Sie mehrere Festplatten verwenden, so kann jede dieser Festplatten mit einem eigenen Bügel versehen werden (zusätzliche Bügel und Spezialschrauben sind als optionales Zubehör erhältlich, nicht im Lieferumfang).

Somit können mehrere Festplatten schnell und sicher gewechselt werden.

Achtung!



Vor dem Wechseln einer Festplatte ist das Gehäuse auszuschalten! Warten Sie danach mindetens 20-30 Sekunden, bis der Motor bzw. die

Magnetscheibe(n) der Festplatte zum Stillstand gekommen ist. Erst danach darf die Festplatte aus dem Gehäuse entnommen werden. Andernfalls besteht nicht nur die Gefahr von Datenverlust, sondern durch das

Aufsetzen der Schreib-/Leseköpfe auf der Magnetscheibe wird die Festplatte beschädigt!

Transportieren und lagern Sie die Festplatten nur mit größter Sorgfalt.

Entriegeln Sie die Verriegelungshebel, siehe Bild „A“ oben (Hebel senkrecht stellen) und ziehen Sie die Festplatte am Griff aus dem Gehäuse.

Setzen Sie eine andere Festplatte ein und sichern Sie sie mit den Verriegelungshebeln (Hebel wie in Bild B gezeigt drehen).

2934

Page 2

Anschluss



Verwenden Sie entweder den USB-Anschluss oder den eSATA-Anschluss. Der gleichzeitige Anschluss des Gehäuses über USB und eSATA ist nicht möglich!

• Verbinden Sie den Niederspannungsstecker des mitgelieferten Netzteils mit der dazugehörigen Buchse auf der Rückseite des Festplattengehäuses.

• Verbinden Sie das Netzteil mit der Netzspannung.

• Verwenden Sie zum Anschluss des Festplattengehäuses an den Computer entweder den USB-Anschluss oder den eSATA-Anschluss. Schalten Sie das Festplattengehäuse ein.

• Schalten Sie Ihren Computer ein und warten Sie, bis das Betriebssystem vollständig geladen ist.

• Windows erkennt das Laufwerk automatisch und schließt die Treiberinstallation ab. Die Treiber sind in Windows enthalten (mindestens Windows ME erforderlich).

☞

Eine neue Festplatte muss zuerst partitioniert und formatiert werden, bevor das Laufwerk im Datei-Explorer erscheint und verwendet werden kann, siehe nächster Abschnitt.

Festplatte partitionieren/formatieren

• Bei Windows XP/Vista bzw. bei Windows 7 ist das Partitionieren und Formatieren sehr leicht über die Computerverwaltung möglich. Wählen Sie dort die richtige Festplatte aus und legen Sie eine neue Partition an. Anschließend ist diese zu formatieren (Schnellformatierung genügt).

• Bei Windows ME sind die Befehle „FDISK“ (zum Partitionieren) und „FORMAT“ (zum Formatieren) erforderlich.

Handhabung

Der Betrieb ist nur in geschlossenen, trockenen Innenräumen zulässig. Das Produkt darf nicht feucht oder nass werden, Lebensgefahr durch einen elektrischen Schlag!

Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport:

- Nässe oder zu hohe Luftfeuchtigkeit

- Extreme Kälte oder Hitze, direkte Sonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Vibrationen, Stöße, Schläge

- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören, außerdem besteht Lebensgefahr durch einen elektrischen Schlag!

Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie das Netzteil mit der Netzspannung verbinden und das Produkt verwenden. Dies kann u.U. mehrere Stunden dauern.

Eine Wartung oder Reparatur darf nur duch eine Fachwerkstatt durchgeführt werden.

Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder gequetscht werden.

Stellen Sie das Festplattengehäuse mit der eingesetzten Festplatte nur auf einer ebenen, glatten, stabilen und ausreichend großen Fläche auf. Durch Herunterfallen wird das Gehäuse und die eingesetzte Festplatte beschädigt.

Wenn die Festplatte in Betrieb ist, so bewegen Sie das Festplattengehäuse mit der darin eingebauten Festplatte nicht mehr. Gleiches gilt für mindestens etwa 20-30 Sekunden nach dem Ausschalten, bis der Motor bzw. die Magnetscheibe in der Festplatte zum Stillstand gekommen ist.

Transportieren und lagern Sie die Festplatte nur mit größter Sorgfalt.

Tipps & Hinweise

• USB-Geräte erlauben das Ein- und Ausstecken während dem Betrieb. Sie sollten dabei aber beachten, dass evtl. Dateien beschädigt werden könnten oder Windows

abstürzen könnte, wenn bei einer Datenübertragung das Verbindungskabel herausgezogen wird (bzw. das Gehäuse ausgeschaltet oder das Netzteil abgesteckt wird).

Bei Windows erscheint bei USB-Betrieb ein Pfeil-Symbol in der Menüleiste, über das man Windows anweisen kann, das Gerät zu „trennen“, die Datenübertragungen also so zu beenden, dass man das Verbindungskabel gefahrlos abstecken kann.

• USB2.0-Geräte sind abwärtskompatibel. Das bedeutet, dass das USB2.0-Gehäuse mit der eingebauten Festplatte auch an herkömmlichen „langsamen“ USB1.1-Ports funktioniert, aber dann eben nur in der maximalen USB1.1-Geschwindigkeit (effektiv ca. max. 1MByte/s). Bei USB2.0 sind mehrere MBytes/s möglich.

• Unter DOS, Windows NT oder Windows 98 ist kein Betrieb der USB-Festplatte möglich.

• Die im Ein-/Ausschalter integrierte LED leuchtet, wenn das Festplattengehäuse über das Netzteil mit Strom versorgt wird und eingeschaltet ist. Die LED blinkt, wenn Daten von der eingebauten Festplatte gelesen werden oder wenn Daten darauf geschrieben werden.

Ꮨ 

• Wird der Computer ausgeschaltet, so aktiviert das Festplattengehäuse den Standby-Modus, der Antrieb der Festplatte wird ausgeschaltet. Dies funktioniert jedoch möglicherweise nicht bei allen Festplatten/Computern bzw. wenn das Festplattengehäuse an einem USB-Hub angeschlossen ist.

Wir empfehlen Ihnen, das Festplattengehäuse manuell über den Ein-/Ausschalter auszuschalten, da im Standby-Modus die Leistungsaufnahme höher ist, als wenn das Gehäuse ganz ausgeschaltet wird.

Ideal ist es, wenn Sie alle Geräte mit Standby-Modus (z.B. Monitor, Computer usw.) z.B. an eine Steckdosenleiste mit Netzschalter anschließen. Nach dem Ausschalten ist sichergestellt, dass teure Energie nicht unnötig für den Standby-Modus verschwendet wird.

Mögliche Probleme bei eSATA-Betrieb:

• Entgegen USB kann es vorkommen, dass das Festplattengehäuse nicht erkannt wird, wenn es an einen eingeschalteten Computer angeschlossen wird; oder wenn es erst dann eingeschaltet wird, wenn das Betriebssystem bereits geladen ist.

Führen Sie dann einen Neustart von Windows durch, während das Festplattengehäuse eingeschaltet bleibt.

Ob der Anschluss des Festplattengehäuses bei laufendem Computer/Betriebssystem erkannt wird, ist abhängig von dem verwendeten eSATA-Controller und dessen Treiber (bzw. dem eSATA-Anschluss des Mainboards und dessen Treiber).

• Wie oben erwähnt, erscheint bei Windows bei USB-Betrieb ein Pfeil-Symbol, über das man Windows anweisen kann, das Gerät zu „trennen“, die Datenübertragungen also so zu beenden, dass man das Verbindungskabel gefahrlos abstecken kann. Bei eSATA kann es jedoch abhängig vom verwendeten eSATA-Controller und dessen Treiber dazu kommen, dass eine solche Vorgehensweise nicht möglich ist.

In diesem Falle sollten Sie das Festplattengehäuse nicht ausschalten oder abstecken, wenn der Computer noch nicht heruntergefahren ist. Beenden Sie zuerst das Betriebssystem, erst dann darf das Festplattengehäuse ausgeschaltet oder vom Computer abgesteckt werden. Andernfalls ist Datenverlust möglich!

Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Technische Daten

Festplattengehäuse

Festplattentyp:......................................8.9cm (3.5“), SATA (Festplatte nicht im Lieferumfang)

Anschluss an den Computer: ...............USB2.0 oder eSATA

Netzteil

Betriebsspannung:................................100-240V~, 50-60Hz

Ausgang: ..............................................12V=, 1.5A

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Page 3

SATA Hard Disk Drive Enclosure

Version 01/10

„DataTale „TDM11H“

Item-No. 41 28 15

Intended Use

A 8.9cm/3.5“ SATA hard disk drive can be installed in the enclosure. The connection to a computer is made via a USB2.0 port or eSATA interface.

Package Contents

• Casing with integrated interface converter

• USB cable

• eSATA cable

• Set of screws

• Power adaptor

• Adhesive pad

• Operating Instructions

Safety Instructions

The warranty will be void in the event of damage caused by failure to observe these safety instructions!

We do not assume any liability for any consequential damage!

We do not assume any liability for material and personal damage caused by improper use or non-compliance with the safety instructions. The

warranty will be void in such cases.

• The unauthorised conversion and/or modification of the product is inadmissible because of safety and approval reasons (CE). Never dismantle the product!

• The design of the AC adaptor complies with safety class II. Only supply the power adaptor with a voltage from a standard mains socket connected to the public supply grid.

• This product is not a toy, and should be kept out of the reach of children. Children cannot assess the dangers arising from incorrect use of electrical devices. Be especially careful if children are around.

• Only use in dry indoor locations. The product must be protected from damp and wet, as there is a risk of a fatal electric shock! Never touch the product with wet hands.

• Do not expose the product to extreme temperatures (< 0°C or > +40°C), direct strong sunlight, strong vibrations, high humidity or strong mechanical stress.

• Do not leave packaging material lying around carelessly. It may become a dangerous plaything for children.

• Never use the product immediately after it has been brought from a cold room into a warm one. Condensation that forms might destroy the device. Furthermore, there is a danger of an electric shock.

Wait until the product reaches room temperature and the condensation has evaporated. This may take several hours.

Then connect the AC adaptor to the power supply and start to use the product.

•

Handle the product with care, it can be damaged by impacts, blows, or accidental drops, even from a low height.



OPERATING INSTRUCTIONS www.conrad.com

Controls

1 On/Off button with integrated power/access LED 2 Low voltage socket for connecting the external power adaptor 3 eSATA connector 4 USB port Type B 5 Attachment option for anti-theft protection (available at specialist dealers) 6 Locking lever 7 Hard disk (not included in the delivery) 8 Adhesive pad (to be attached to the front of the hard disk; protection against contact with the

hot hard disk)

9 Bracket to pull out the hard disk

Installation of a SATA Hard Disk

• Carefully pull out the aluminium bracket from the front of the enclosure.

• Attach the aluminium bracket to your 8.9cm-/3.5“-SATA hard disk using the four screws enclosed.

To do this, place the hard drive with the circuit board on a flat, clean surface (1).

Place the bracket on the side of the hard drive that is on the opposite side to the ports (2).

Fix the bracket to the hard disk using the four special screws (3) enclosed.

Check whether the bracket can be easily moved after tightening (4).

Then, stick the adhesive pad on to the hard disk, i.e. on the side of the hard disk that is between the bracket and the hard disk (see illustration in section „Controls“).

The adhesive pad is used to prevent contact with the hot hard disk, thus preventing skin burns.

• Unlock the two locking levers, by positioning them vertically (A).

• Carefully insert the hard disk into the enclosure and pay attention to the correct orientation.

The special screws allow the hard drive to be easily inserted into the enclosure.

• Lock the hard disk in the enclosure, by turning the locking lever as shown in figure B.

In addition to 8.9cm-/3.5“ hard disks, with of conventional installation height, flat 8.9cm-/3.5“ hard disks can also be used.

Changing the Hard Disk

If you use several hard drives, each of the drives can be provided with a separate bracket (additional brackets and special screws are available as optional accessories; they are not included in the delivery).

Thus, several hard drives can be changed quickly and safely.

Caution!



Before changing a hard disk, switch off the enclosure! Then wait at least 20-30 seconds, until the motor or the magnet disk(s) for the hard

disk have come to a halt. Only then may the hard disk be removed from the enclosure. Otherwise there is the danger of loss of data, and moreover the read/write heads

could touch the magnet disk and damage the hard disk! Transport and store the hard disks with utmost care.

Unlock the locking lever, see figure „A“ above (set the lever upright) and pull out the hard disk from the enclosure using the bracket.

Insert another hard disk and secure it with the locking levers (turn the levers as shown in figure B).

Ꮨ 

2934

Page 4

Connection



Use either the USB connection or the eSATA connection. It is not possible to connect the enclosure via eSATA and via USB at the same time!

• Connect the low voltage plug from the mains adaptor (included in the delivery) to the corresponding socket on the back of the hard disk enclosure.

• Connect the power adaptor to the mains voltage.

• To connect the hard disk enclosure to the computer, use either the USB connection or the eSATA connection. Switch on the hard disk enclosure.

• Switch on your PC and wait until the operating system has finished loading.

• Windows now recognises the drive automatically and completes the driver installation. All the drivers are already contained in Windows (minimum requirement Windows ME).

☞

A new hard disk has to be partitioned and formatted first, before the drive is displayed in Explorer and can be used (see next section).

Partitioning / formatting the hard disk

• In Windows XP/Vista or Windows 7, the partitioning and formatting is very easy to perform from the Control Panel. This is where you select the correct hard drive and create a new partition. It then has to be formatted (Quick formatting is sufficient).

• In Windows ME, however, the DOS commands „FDISK“ (for partitioning) and „FORMAT“ (for formatting) are required.

Handling

The product is only to be used in closed, dry indoor locations. The product must not get damp or wet as this may damage it; danger of a fatal electric shock!

Avoid the following unfavourable environmental conditions at the installation location and during transportation:

- Excessive humidity or damp

- Extreme cold or heat, direct sunlight

- Dust or flammable gases, fumes or solvents

- Strong vibrations, impacts or blows,

- strong magnetic fields such as those found in the vicinity of machinery or loudspeakers

Never use the product immediately after it has been taken from a cold room to a warm one. Condensation that forms might destroy the device. Furthermore, there is a danger of an electric shock!

Let the product adjust to the room temperature before connecting the power adaptor to the mains voltage and using the product. This may take several hours.

Any maintenance or repair work must only be carried out by authorised personnel. When installing the device, make sure the cables are not bent or jammed. Only place the hard disk enclosure with a hard disk installed on a flat, stable and

sufficiently large surface. Avoid dropping/falls of the enclosure, since it and the installed hard disk will be damaged.

If the hard disk is in use, do not move the enclosure with the installed hard disk. Afterwards wait for at least 20-30 seconds, until the motor or the hard drive’s magnetic disk has come to a halt.

Transport and store the hard disk with utmost care.

Tips & Notes

• USB devices can be plugged in and unplugged while the PC is in use. You should, however, take into account that data may be corrupted or the operating system

may crash if the connection cable is disconnected while data are being transferred (or the cabinet is switched off or the power unit is disconnected).

In Windows ME/XP, an arrow symbol is displayed in the menu bar when a USB device is in operation. Click this arrow symbol to „separate“ the device, i.e. to terminate data transmission, so you can disconnect the connection cable without risking losing data.

• USB2.0 devices are backwards compatible. This means that the hard disk enclosure with hard disks installed also works on conventional “slower” USB1.1 ports – but in this case only with the maximum USB1.1 speed (effectively max. approx.1 MByte/s). Several MBytes/sec is possible with USB 2.0.

• The USB hard disk cannot be operated with DOS or Windows NT/98.

• If the hard disk enclosure is supplied with power via the power adaptor, and it is turned on, the LED integrated in the ON/OFF-button will be lit. The LED flashes when data is read or written to the installed hard disk.

• If the computer is turned off, the enclosure will be set to Standby-Mode, the motor for the hard disk will be deactivated. This might not work with all types of hard disks/computers, or if the hard disk is connected to a USB hub.

We recommend you switch off the hard disk enclosure manually. using the ON/OFF button, since the power consumption in Standby-Mode is higher than if the enclosure is turned off completely.

Ideally, all devices with Standby-Mode (e.g. monitor, computer etc.) are to be connected to an outlet strip with power switch. Thus, when it is switched off, you ensure that no expensive energy is wasted unnecessarily by the Standby-Mode.

Potential problem for SATA operation:

• In contrast to USB, the hard drive enclosure may not be detected when it is connected to a computer that is powered up; or ,when it is activated only when the operating system has already booted.

If so, restart Windows with the hard disk enclosure still switched on. The recognition of the hard disk enclosure, with computer/operating system running, depends

on the eSATA controller used and its drivers (or the eSATA connection on the motherboard and its drivers).

• As mentioned used, in Windows an arrow symbol is displayed in the menu bar when a USB device is in operation. Click this arrow symbol to „separate“ the device, i.e. to terminate data transmission, so you can disconnect the connection cable without risking losing data. It is possible that the above procedure is impossible with eSATA, depending on the used eSATA controller and its drivers.

In which case, do not turn off or unplug the hard disk without having shutdown the computer first. First, close down the operating system, and only then turn off or unplug the hard disk enclosure. Otherwise loss of data is possible

Disposal

Please dispose of the product, when it is no longer of use, according to the current statutory requirements.

Technical Data

Hard disk drive enclosure

Hard disk type:......................................8.9cm (3.5“), SATA (hard disk not provided)

Connection to the Computer:................USB2.0 or eSATA

Power adaptor

Operating voltage: ................................100-240V~, 50-60Hz

Output:..................................................12V=, 1.5A

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

Ꮨ 

Page 5

Boîtier de disque dur SATA

Version 01/10

„DataTale „TDM11H“

N° de commande 41 28 15

Utilisation conforme

Ce boîtier permet l’installation d’un disque dur SATA 8,9 cm/3,5“. Le raccordement à un ordinateur se fait par une interface USB2.0 ou eSATA.

Cet appareil satisfait aux exigences légales nationales et européennes. Tous les noms d’entreprises et les appellations d’appareils figurant dans ce mode d’emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Étendue de la fourniture

• Boîtier avec convertisseur d’interface intégré

• Câble USB

• Câble eSATA

• Jeu de vis

• Bloc d’alimentation

• Tampon collant

• Instructions d’utilisation

Consignes de sécurité

Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie !

Nous déclinons toute responsabilité pour les dommages causés !

De même, nous n’assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d’une manipulation de l’appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité. Dans de tels cas, la garantie est annulée.

• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modifier la construction ou de transformer l’appareil de son propre gré. Ne jamais le démonter !

• La construction du bloc d’alimentation correspond à la classe de protection II. Comme source de tension il convient d’utiliser une prise de courant en parfait état du réseau public.

• Ce produit n’est pas un jouet, il ne doit pas être laissé à la portée des enfants. Les enfants ne sont pas en mesure de se rendre compte des dangers provenant d’un mauvais maniement d’appareils électriques. Soyez particulièrement vigilant lors du fonctionnement en présence d’enfants !

• L’appareil ne doit être utilisé que dans des endroits secs à l’intérieur. Le produit ne doit pas être mouillé ni humide, autrement il y a danger de décharge électrique mortelle ! Ne jamais toucher ce produit avec les mains mouillées !

• N’exposez pas le produit à des températures extrêmes (< 0°C ou > +40°C), aux rayonnements directs et intenses du soleil, à de fortes vibrations, à une humidité élevée ou à de fortes sollicitations mécaniques.

• Ne pas laisser le matériel d’emballage sans surveillance. Il pourrait devenir un jouet dangereux pour les enfants.

• N’utilisez jamais immédiatement le produit lorsqu’il vient d’être transporté d’un local froid à un local chaud. L’eau de condensation qui en résulte pourrait, dans des conditions défavorables, détruire l’appareil. En outre il y a danger de décharge électrique mortelle.

Laissez le produit atteindre la température ambiante et l’eau de condensation s’évaporer. Selon les cas, cela peut prendre plusieurs heures.

Ensuite seulement, le bloc d’alimentation peut être relié à la tension d’alimentation et le produit peut être mis en service.

• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une chute, même d’une hauteur peu élevée, peuvent l’endommager.



MODE D’EMPLOI www.conrad.com

Éléments de commande

1 Bouton-poussoir marche/arrêt avec LED power/accès intégrée 2 Prise basse tension pour le raccordement du bloc d’alimentation externe 3 Prise eSATA 4 Prise USB type B 5 Possibilité de fixation pour protection anti-vol (disponible dans le commerce d’accessoires) 6 Levier de verrouillage 7 Disque dur (non fourni) 8 Tampon collant (coller sur la face avant du disque dur ; protection contre le contact avec le

disque dur chaud)

9 Étrier permettant de sortir le disque dur

Installation d’un disque dur SATA

• Sortir prudemment l’étrier en aluminium à l’avant du boîtier.

• Fixer l’étrier d’aluminium avec quatre vis spéciales fournies sur le disque dur SATA 8,9 cm/3.5“.

Pour cela, poser le disque dure avec la platine vers le bas sur une surface lisse, propre (1).

Placer l’étrier sur le côté du disque dur situé en face des raccordement(2).

Fixer l’étrier avec les quatre vis spéciales fournies sur le disque dur (3).

Vérifier si l’étrier peut être déplacé facilement après le serrage des vis (4).

Coller ensuite le tampon collant sur le disque dur sur côté du disque dur situé entre l’étrier et le disque dur (voir Figure à la section „organes de commande“).

Le tampon collant sert de protection contre le contact avec le disque dur chaud, donc de protection contre les brûlures.

• Déverrouiller les deux leviers de verrouillage, le orienter verticalement vers le haut (A).

• Glisser prudemment le disque dur du haut dans le boîtier, veiller à la bonne orientation.

Grâce aux vis spéciales il doit être facile de glisser le disque dur dans le boîtier.

• Verrouiller le disque dur dans le boîtier en tournant le levier de verrouillage comme représenté à la Figure B.

Il est possible d’utiliser des disques durs 8,9 cm-/3.5“ de hauteur conventionnelle ou encore des disques durs plats 8,9 cm-/3.5“.

Remplacement d’un disque dur

Si plusieurs disques durs sont utilisés, chacun des disques peut être équipé d’un étrier indépendant (des étriers et vis spéciales complémentaires sont disponibles comme accessoires en option, non compris dans l’étendue de la fourniture).

Cela permet de remplacer plusieurs disques durs rapidement et de manière sûre.

Attention !



Avant le remplacement d’un disque dur, le boîtier doit être arrêté ! Ensuite, attendre au moins pendant 20-30 secondes jusqu’à ce que le moteur ou le

disque magnétique du disque dur soit à l’arrêt. Le disque dur ne doit être enlevé qu’après cela. Dans le cas contraire il y a danger non seulement de perte de données, mais le

disque dur risque d’être endommagé par la mise en place des têtes d’écriture/de lecture sur le disque magnétique !

Transporter et stocker les disques durs avec le plus grand soin.

Déverrouiller le levier de verrouillage, voir Figure „A“ en haut (mettre le levier à l’horizontale) et tirer le disque dur du boîtier en le tenant par la poignée.

Insérer un autre disque dure et le fixer avec les leviers de verrouillage (tourner le levier comme indiqué à la Figure B).

Ꮨ 

2934

Page 6

Raccordement



Utiliser la connexion USB ou la connexion SATA. Il est impossible de connecter le boîtier simultanément via eSATA et USB !

• Connecter la fiche basse tension du bloc d’alimentation contenu dans l’emballage à la douille correspondante au dos du boîtier de disque dur.

• Relier le bloc d’alimentation à la tension d’alimentation.

• Pour connecter le boîtier de disque dur à l’ordinateur, utiliser soit la connexion USB, soit la connexion eSATA. Allumer le boîtier de disque dur.

• Allumer l´ordinateur et attendre que le système d’exploitation soit entièrement chargé.

• Windows détecte automatiquement le lecteur et termine ensuite l’installation du pilote. Les pilotes sont déjà prévus dans Windows (au moins Windows ME requis).

☞

Il vous faut d’abord partitionner et formater un disque dur neuf avant que le lecteur ne puisse s’afficher dans l’explorateur de fichiers et ne puisse être utilisé, voir chapitre suivant.

Partitionner/formater le disque dur

• Dans le cas de Windows XP/Vista ou Windows 7 la partition et le formatage sont très faciles au moyen de la gestion de l’ordinateur. Sélectionnez le disque dur approprié, puis créez une nouvelle partition. Ensuite formater (formatage rapide suffisant).

• Sous Windows ME, par contre, les commandes DOS „FDISK“ (pour partitionner) et „FORMAT“ (pour formater) sont nécessaires.

Maniement

L’appareil ne doit être utilisé que dans des pièces non humides en intérieur. Le produit ne doit pas être humide ou mouillé, danger de mort par électrocution !

Il convient d’éviter les conditions défavorables suivantes au lieu d’installation ou lors du transport:

- Présence d’eau ou humidité de l’air trop élevée

- froid ou chaleur extrêmes, exposition aux rayons directs du soleil

- Poussière ou gaz, vapeurs ou solvants inflammables

- Vibrations intenses, coups, chocs

- champs magnétiques intenses, par ex. à proximité de machines ou de hautparleurs

Ne jamais utiliser l’appareil lorsqu’il vient d’être transporté d’un local froid vers un local chaud. L’eau de condensation qui se forme en pareil cas peut, dans certaines conditions, détruire l’appareil ; en outre, cela entraîne un risque de choc électrique !

Laisser le produit atteindre la température ambiante avant de relier le bloc d’alimentation à la tension du réseau et d’utiliser le produit. Selon les cas, cela peut prendre plusieurs heures.

Seul un atelier spécialisé peut effectuer l’entretien et la réparation. Veillez à ce que les câbles ne soient ni pliés, ni coincés lors de la mise en place

de l’appareil. Poser le boîtier de disque dur avec les disques durs mis en place sur une surface

plan, lisse, stable et suffisamment grande. Une chute risque d’endommager le boîtier et le disque dur.

Quand le disque dur est en service, ne plus déplacer le boîtier. La même chose vaut pour la période de 20-30 secondes au moins après la mise à l’arrêt jusqu’à ce que le moteur ou le disque magnétique dans le disque dur soit à l’arrêt.

Transporter et stocker les disques durs avec le plus grand soin.

Conseils et indications

• Les appareils USB peuvent être branchés ou débranchés lorsque le PC est en marche. Il est cependant à noter que les fichiers peuvent éventuellement être endommagés ou que

Windows peut tomber en panne lorsque vous retirez le câble de liaison (ou éteignez le boîtier ou débranchez le bloc d’alimentation) lors d’une transmission de données.

Sous Windows, un symbole de la flèche apparaît dans la barre des menus pour le mode USB, permettant d’ordonner à Windows de „déconnecter“ l’appareil, d’arrêter les transferts de données de manière à pouvoir débrancher sans danger le câble de liaison.

• Les appareils USB 2.0 sont compatibles avec les versions antérieures. Cela signifie que le boîtier externe USB2.0 avec le disque dur y étant intégré peut également être connecté à un port USB1.1 «plus lent» - dans ce cas cependant, les appareils USB1.1 ne travaillent qu’à la vitesse maximale de USB1.1 (effectivement d’env. 1Mo/s). Lors d’une connexion à un port USB 2.0, la transmission de données peut s’effectuer à plusieurs Mo/s.

• Sous DOS, Windows NT ou Windows 98 le fonctionnement du disque dur USB est impossible.

• Le LED intégrée au bouton-poussoir marche/arrêt est allumée quand le boîtier de disque dur est alimenté et en marche. La LED clignote pendant la lecture ou l’écriture de données par le disque dur.

• Quand l’ordinateur est éteint, le boîtier de disque dur active le mode veille, l’entraînement du disque dur est arrêté. Il est possible que cela ne fonctionne pas avec tous les disques durs/ordinateurs ou quand le boîtier de disque dur est raccordé à une concentrateur USB.

Nous recommandons d’allumer/d’éteindre le boîtier de disque dur manuellement avec l’interrupteur marche/arrêt, car en mode veille, la puissance absorbée est plus importante quand le boîtier n’est pas éteint.

Il serait idéal de raccorder tous les appareils en mode veiller (par ex. moniteur, ordinateur, etc) par ex. à une multiprise avec interrupteur de réseau. Après l’arrêt il est certain que l’énergie fort coûteuse n’est pas gaspillée inutilement pour le mode veille.

Problèmes possibles en service eSATA :

• Contrairement à USB il est possible que le boîtier du disque dur ne soit pas reconnu quand il est raccordé à un ordinateur en marche ; ou qu’il n’est mis en service que lorsque le système d’exploitation est déjà mis en service.

Redémarrer Windows alors que le boîtier de disque dur est en service. La reconnaissance du boîtier dur pendant le fonctionnement de l’ordinateur/système d’exploi-

tation est fonction du eSATA-Controller utilisé et du pilote correspondant (ou du raccordement eSATA de la carte mère et du pilote correspondant).

• Sous Windows, un symbole de la flèche apparaît normalement dans la barre des menus pour le mode USB, permettant d’ordonner à Windows de „déconnecter“ l’appareil, d’arrêter les transferts de données de manière à pouvoir débrancher sans danger le câble de liaison. Pour eSATA il peut arriver, en fonction du eSATA-Controller et du pilote, que la procédure utilisée soit impossible.

Dans ce cas, ne pas éteindre le boîtier du disque dur quand l’ordinateur n’a pas encore été arrêté. Arrêter d’abord le système d’exploitation, ce n’est qu’après que le boîtier de dis que dur doit être arrêté ou coupé de l’ordinateur. Autrement, des pertes de données pourraient survenir !

Élimination

Il convient de procéder à l’élimination du produit au terme de sa durée de vie, conformément aux prescriptions légales en vigueur.

Caractéristiques techniques

Boîtier de disque dur

Type de disque dur : .............................8,9 cm (3.5“), SATA (disque dur non compris dans

l’étendue de la fourniture)

Raccordement à l’ordinateur : ..............USB2.0 ou eSATA

Bloc d’alimentation

Tension de service : ............................100-240 V~, 50-60 Hz

Sortie : .................................................12 V=, 1,5 A

Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.

Ꮨ 

Page 7

SATA-behuizing voor harde schijven

Versie 01/10

„DataTale „TDM11H“

Bestnr. 41 28 15

Beoogd gebruik

De behuizing is geschikt voor het inbouwen van een harde schijf 8,9 cm-/3,5“ SATA. Aansluiten op een computer is via een USB2.0- of een eSATA-interface mogelijk.

Omvang van de levering

• Behuizing met ingebouwde interfaceomzetter

• USB-kabel

• eSATA-kabel

• Schroevenset

• Netvoeding

• Lijmkussen

• Bedienhandleiding

Veiligheidsaanwijzingen

Bij schade, veroorzaakt door het niet in acht nemen van deze bedienhandleiding, vervalt het recht op garantie!

Voor gevolgschade aanvaarden wij geen aansprakelijkheid!

Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet in acht nemen van de veiligheidsaanwijzingen, zijn wij niet aansprakelijk. In dergelijke gevallen vervalt het recht op garantie.

• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen van het product niet toegestaan. Demonteer het product nimmer!

• De constructie van de netvoeding is in overeenstemming met beschermklasse II. Gebruik als spanningsbron uitsluitend een reglementaire contactdoos van het openbare elektriciteitsnet.

• Dit product is geen speelgoed. Houd het buiten bereik van kinderen. Kinderen kunnen de gevaren niet inschatten die het verkeerd gebruik van elektrische apparaten met zich meebrengt. Wees daarom bijzonder voorzichtig als er kinderen in de buurt zijn!

• Dit product is uitsluitend toegelaten voor gebruik in droge ruimten binnenshuis. Het product mag niet vochtig of nat worden, levensgevaarlijke elektrische schokken kunnen het gevolg zijn! Raak het product nooit met natte handen aan!

• Stel het product niet bloot aan extreme temperaturen (< 0°C resp. >+40°C), direct intensief invallende zonnestraling, sterke trillingen, hoge vochtigheid of zware mechanische belastingen.

• Laat verpakkingmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn!

• Gebruik het product nooit direct nadat het van een koude ruimte naar een warme ruimte werd overgebracht. Het condenswater dat hierbij ontstaat kan onder bepaalde omstandigheden de werking van het apparaat verstoren, bovendien bestaat de kans op een elektrische schok.

Laat het product op kamertemperatuur komen en wacht tot het condenswater is verdampt. Dit kan verscheidene uren duren.

Sluit pas daarna de netvoeding aan op de netspanning om het product in gebruik te nemen.

• Behandel het product voorzichtig: door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigen.



GEBRUIKSAANWIJZING www.conrad.com

Bedienelementen

1 Schakelaar voor het aan/uit-schakelen met ingebouwde voeding-/toegang-LED 2 Laagspanningbus voor het aansluiten van de externe netvoeding. 3 eSATA-toestelcontrasteker 4 USB-toestelcontrasteker type B 5 Mogelijkheid tot bevestiging van een diefstalbeveiliging (verkrijgbaar in de accessoirehandel) 6 Vergrendelhendel 7 Harde schijf (niet meegeleverd) 8 Lijmkussen (op de voorzijde van de harde schijf te lijmen; beschermt tegen het aanraken van

de hete harde schijf)

9 Beugel voor het uittrekken van de harde schijf

Inbouwen van een SATA harde schijf

• Trek de aluminiumbeugel voorzichtig uit de voorzijde van de behuizing.

• Bevestig de aluminiumbeugel met behulp van vier meegeleverde speciale schroeven aan uw 8,9 cm/3,5“-SATA harde schijf.

Leg daartoe de harde schijf met de bedradingkaart naar onderen op een gladde, schone ondergrond (1).

Plaats de beugel aan de zijde van de harde schijf tegenover de aansluitingen (2).

Bevestig de beugel met behulp van de vier bijgesloten speciale schroeven aan de harde schijf (3).

Controleer of de beugel na het vastschroeven nog gemakkelijk is te bewegen (4).

Lijm vervolgens het lijmkussen op de harde schijf, en wel op die zijde van de harde schijf, die tussen beugel en bedradingkaart ligt (zie afbeelding in de paragraaf ‘Bedienelementen’).

Het lijmkussen dient als bescherming tegen het aanraken van de hete harde schijf en daarmee als bescherming tegen verbranden.

• Ontgrendel de beide vergrendelhendels, richt ze eerst loodrecht naar boven (A).

• Schuif de harde schijf voorzichtig in de behuizing en let op de juiste oriëntatie.

Dankzij de speciale schroeven moet de harde schijf gemakkelijk in de behuizing te schuiven zijn.

• Vergrendel - door de vergrendelhendels te draaien - de harde schijf in de behuizing, zoals in afbeelding B te zien is.

Zowel harde schijven van 8,9 cm/3,5“ met gebruikelijke inbouwhoogte en vlakke harde schijven van 8,9 cm/3,5“ zijn toepasbaar.

Verwisselen van een harde schijf

Als u verscheidene harde schijven gebruikt, dan kan elke harde schijf worden voorzien van een eigen beugel (extra beugels en speciale schroeven zijn als optie-accessoire verkrijgbaar, niet meegeleverd).

Zo kunt u verscheidene harde schijven snel en doelgericht omwisselen.

Waarschuwing!



Schakel de behuizing uit alvorens een harde schijf om te wisselen! Wacht daarna minstens 20-30 seconden, totdat de motor respectievelijk de mag-

netische schij(f)(ven) van de harde schijf tot stilstand is/zijn gekomen. Neem pas daarna de harde schijf uit de behuizing. Anders bestaat niet alleen de kans op verlies van gegevens, maar kan de harde

schijf beschadigd raken als de schrijf-/leeskop op de magnetische schijf landt! Vervoer en bewaar de harde schijf uitsluitend met de grootst mogelijke zorgvuldig-

heid.

Ontgrendel de vergrendelhendels, zie afbeelding ‘A’ boven (hendel loodrecht plaatsen) en trek de harde schijf aan de handgreep uit de behuizing.

Plaats een andere harde schijf en borg deze met behulp van de vergrendelhendels (hendels draaien zoals op afbeelding B te zien is).

Ꮨ 

2934

Page 8

Aansluiten



Gebruik de USB-aansluiting of de eSATA-aansluiting. U kunt de behuizing niet gelijktijdig via eSATA en USB aansluiten!

• Sluit de laagspanningsteker van de meegeleverde netvoeding aan op met de bijbehorende toestelcontrasteker aan de achterzijde van de behuizing.

• Sluit de netvoeding aan op de netspanning.

• Gebruik voor het aansluiten van de „harde schijf“-behuizing op de computer de USB aansluiting of de eSATA-aansluiting. Schakel de „harde schijf“-behuizing in.

• Zet uw computer aan en wacht totdat het besturingsysteem geheel geladen is.

• Windows herkent de harde schijf automatisch en sluit het installeren van het stuurprogramma af. De stuurprogramma´s maken deel uit van Windows (tenminste Windows ME vereist).

☞

Een nieuwe harde schijf moet eerst worden gepartitioneerd en geformateerd alvorens het station in Windows Verkenner verschijnt en kan worden gebruikt, zie de volgende paragraaf.

Harde schijf partitioneren en formateren

• Onder Windows XP/Vista respectievelijk Windows 7 is het partitioneren en formateren via ‘computerbeheer’ uiterst eenvoudig mogelijk. Kies daar de juiste harde schijf en maak een nieuwe partitie aan. Formateer deze daarna (snelformateren volstaat).

• Onder Windows ME moet u de DOS-instructies ‘FDISK’ (voor het partitioneren) en ‘FORMAT (voor het formateren) geven.

Instandhouden

Gebruik van dit product is uitsluitend toegestaan in gesloten ruimten binnenshuis. Het product mag niet vochtig of nat worden. Elektrische schokken zijn levensgevaarlijk!

Vermijd de inwerking van de volgende ongunstige omgevingscondities op de plaats van gebruik of tijdens vervoer:

- vocht of te hoge luchtvochtigheid

- Extreme koude of warmte, direct invallend zonlicht

- stof, brandbare gassen, dampen of oplosmiddelen

- sterke trillingen, stoten, schokken

- sterke magnetische velden, bijv. in de buurt van machines of luidsprekers Gebruik het product nooit onmiddellijk nadat het van een koude naar een warme

ruimte is gebracht. Het condenswater dat daarbij ontstaat, kan onder bepaalde omstandigheden het apparaat beschadigen. Bovendien bestaat het gevaar van een levensgevaarlijke elektrische schok!

Laat het product eerst op kamertemperatuur komen voordat u de netvoeding aansluit op de netspanning en het product gaan gebruiken. Dit kan soms een aantal uren duren.

Laat uitsluitend een reparatiewerkplaats onderhoud of reparaties uitvoeren. Let er bij het opstellen van het product op dat de kabel niet wordt geknikt of geplet. Plaats de „harde schijf“-behuizing met de daarin geplaaste harde schijf uitsluitend

op een horizontaal, glad, stabiel en voldoend groot oppervlak. Door vallen kan de behuizing en de daarin geplaatste harde schijf beschadigd raken.

Als de harde schijf in gebruik is, beweeg dan de behuizing met de ingebouwde harde schijf niet meer. Datzelfde geldt voor minstens 20...30 seconde na het uitschakelen, totdat de motor respectievelijk de magnetische schij(f)(ven) van de harde schijf tot stilstand is gekomen.

Vervoer en bewaar de harde schijf uitsluitend met de grootst mogelijke zorgvuldigheid.

Tips & aanwijzingen

• USB-apparaten kunnen tijdens bedrijf worden geplaatst of uitgenomen. Houd er hierbij echter wel rekening mee, dat eventueel bestanden beschadigd kunnen raken

of Windows vastloopt als tijdens de overdracht van gegeven de aansluitkabel wordt uitgetrokken (resp. de behuizing wordt uitgeschakeld of de netvoeding wordt losgekoppeld).

Onder Windows verschijnt bij USB-gebruik een pijlsymbool in de taakbalk waarmee men Windows kan opdragen het apparaat „los te koppelen“ en de gegevensoverdracht dusdanig te beëindigen, dat de aansluitkabel zonder problemen is los te nemen.

• USB 2.0-apparaten zijn neerwaarts compatibel. Dit betekent dat de USB2.0 behuizing met de ingebouwde harde schijf ook op een gewone ‘langzame’ USB1.1-poort werkt, maar dan wel alleen met de maximale USB1.1-snelheid (effectief ca. max. 1 MB/s). Onder USB2.0 is een snelheid van enkele MB/s mogelijk.

• Onder DOS en bij Windows NT is de USB-harde schijf niet te gebruiken.

• De in de aan/uit-schakelaar ingebouwdde LED licht op als de „harde schijf“-behuizing via de netvoeding wordt gevoed en is ingeschakeld. De LED knippert als gegevens van de ingebouwde harde schijf worden gelezen of als gegevens erop worden weggeschreven.

• Als de computer wordt uitgeschakeld, dan gaat de behuizing over de in de ‘standby’-modus, de aandrijving van de harde schijf schakelt uit. Dit werkt mogelijk niet bij alle harde schijf/ computer-combinaties respectievelijk als de „harde schijf“-behuizing via een USB-verdeler is aangesloten.

We adviseren de behuizing handmatig uit te schakelen met behulp van de aan/uit-schakelaar, omdat in de ‘standby’-modus het energieverbruik groter is dan van een volledig uitgeschakelde behuizing.

Ideaal is is het als u alle apparaten met ‘standby’-modus (bijvoorbeeld beeldscherm, computer en dergelijke) via een verlengblok met netschakelaar aansluit. Na het uitschakelen is geborgd dat dure energie niet onnodig voor de ‘standby’-modus wordt verspild.

Mogelijke problemen bij eSATA-gebruik:

• Onder USB kan het voorkomen dat de „harde schijf“-behuizing niet wordt herkend, als deze wordt aangesloten op een ingeschakelde computer; of pas wordt ingeschakeld als het besturingsysteem al is geladen.

Start dan Windows opnieuw, terwijl de „harde schijf“-behuizing blijft ingeschakeld. Of het aansluiten van de „harde schijf“-behuizing bij draaiende computer/besturingsysteem

wordt herkend, is afhankelijk van de toegepaste eSATA-besturing en diens stuurprogramma (respectievelijk de eSATA-aansluiting op het moederbord en diens stuurprogramma).

• Zoals hierboven al genoemd, verschijnt onder Windows bij USB-gebruik een pijlsymbool in de taakbalk waarmee men Windows kan opdragen het apparaat „los te koppelen“ en de gegevensoverdracht dusdanig te beëindigen, dat de aansluitkabel zonder problemen is los te nemen. Bij eSATA kan het echter - afhankelijk van de toegepaste eSATA-besturing en diens stuurprogramma - voorkomen dat een dergelijke handelwijze niet mogelijk is.

Schakel in dit geval de „harde schijf“-behuizing niet uit of koppel hem niet los, zolang de computer nog niet volledig is uitgeschakeld. Stop eerst het besturingsysteem, schakel daarna pas de „harde schijf“-behuizing uit, of ontkoppel van de computer. Anders kunnen gegevens verloren gaan!

Verwijderen

Voer het product aan het einde van zijn levensduur af conform de geldende wettelijke bepalingen.

Technische gegevens

„Harde schijf“-behuizing

Type harde schijf: .................................8,9cm (3,5“), SATA (harde schijf niet meegeleverd)

Aansluiting op de computer:.................USB2.0 of eSATA

Netvoeding

Bedrijfspanning:....................................100...240 V~, 50...60 Hz

Uitgang: ................................................12 V=, 1,5 A

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

Ꮨ 
