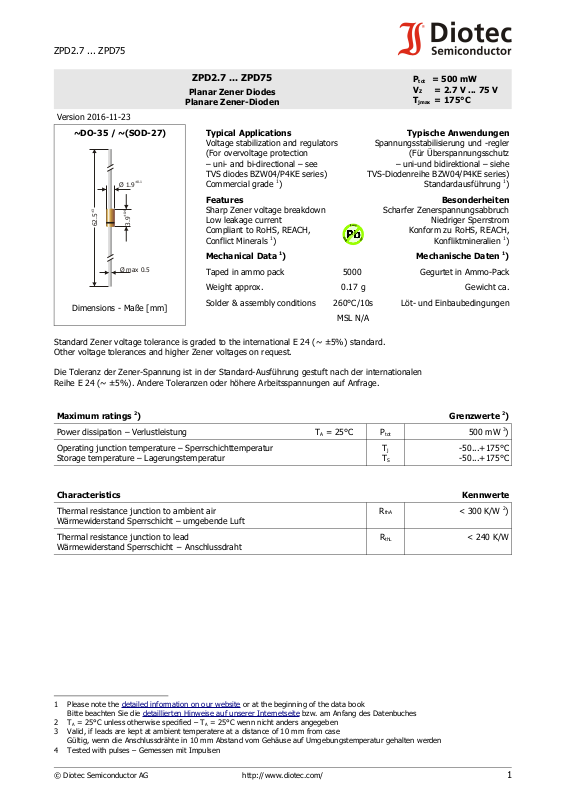

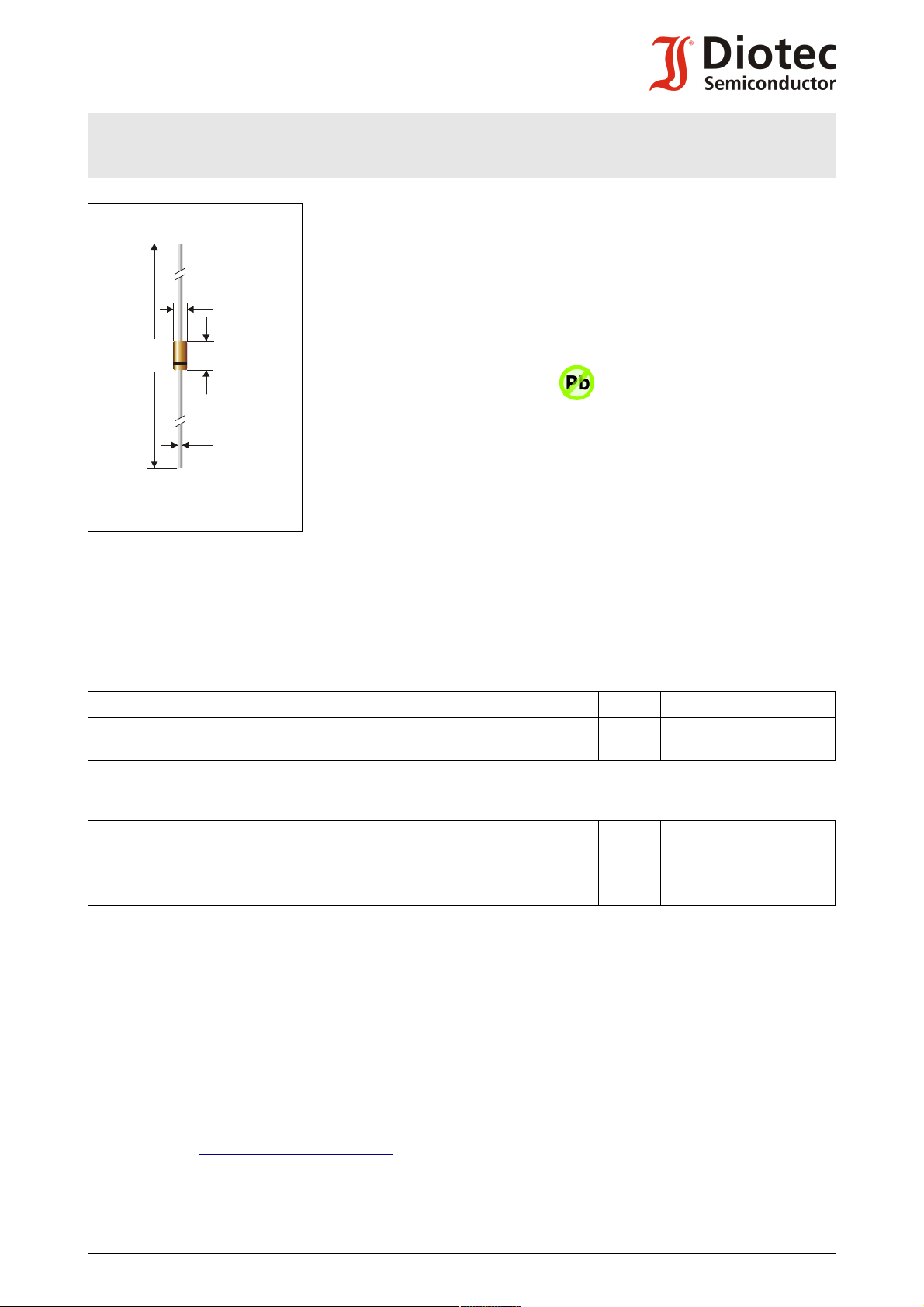

Page 1

ZPD2.7 ... ZPD75

Ø 1.9

±0.1

Ø max 0.5

62.5

±3

3.9

±0.4

ZPD2.7 ... ZPD75

Planar Zener Diodes

Planare Zener-Dioden

Version 2016-11-23

~DO-35 / ~(SOD-27)

Dimensions - Maße [mm]

Standard Zener voltage tolerance is graded to the international E 24 (~ ±5%) standard. Other voltage tolerances and higher Zener voltages on request.

Typical Applications

Voltage stabilization and regulators

Spannungsstabilisierung und -regler (For overvoltage protection – uni- and bi-directional – see TVS diodes BZW04/P4KE series)

TVS-Diodenreihe BZW04/P4KE series)

Commercial grade 1)

Features

Sharp Zener voltage breakdown Low leakage current Compliant to RoHS, REACH, Conflict Minerals 1)

Mechanical Data 1) Mechanische Daten 1)

Taped in ammo pack 5000 Gegurtet in Ammo-Pack Weight approx. 0.17 g Gewicht ca. Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen

MSL N/A

= 500 mW

tot

VZ = 2.7 V ... 75 V T

= 175°C

jmax

Typische Anwendungen

(Für Überspannungsschutz

– uni-und bidirektional – siehe

Standardausführung 1)

Besonderheiten

Scharfer Zenerspannungsabbruch

Niedriger Sperrstrom

Konform zu RoHS, REACH,

Konfliktmineralien 1)

Die Toleranz der Zener-Spannung ist in der Standard-Ausführung gestuft nach der internationalen Reihe E 24 (~ ±5%). Andere Toleranzen oder höhere Arbeitsspannungen auf Anfrage.

Maximum ratings 2) Grenzwerte 2)

Power dissipation – Verlustleistung TA = 25°C P

Operating junction temperature – Sperrschichttemperatur Storage temperature – Lagerungstemperatur

tot

500 mW 3)

-50...+175°C

Characteristics Kennwerte

Thermal resistance junction to ambient air

thA

< 300 K/W 2)

Wärmewiderstand Sperrschicht – umgebende Luft

Thermal resistance junction to lead

thL

< 240 K/W

Wärmewiderstand Sperrschicht − Anschlussdraht

1 Please note the detailed information on our website or at the beginning of the data book

Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches 2 TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben 3 Valid, if leads are kept at ambient temperatere at a distance of 10 mm from case

Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden 4 Tested with pulses – Gemessen mit Impulsen

Page 2

ZPD2.7 ... ZPD75

Characteristics

(Tj = 25°C unless otherwise specified)

Type Typ

Zener voltage 4)

Zener-Spannung 4)

IZ = 5 mA

[V] V

zmin

[V] IZ = 5 mA IZ = 1 mA αVZ [10-4 /°C] VR [V] I

zmax

Dynamic resistance

Diff. Widerstand

rzj [Ω] at f = 1 kHz

Temp. Coeffic.

of Z-voltage

…der Z-Spannung

(Tj = 25°C wenn nicht anders spezifiziert)

Reverse volt. Sperrspanng.

IR = 100 nA

Kennwerte

Z-current 3)

Z-Strom 3) TA = 25°C

Zmax

ZPD2.7 2.5 2.9 75 (< 83) < 500 –9…–4 – 172

ZPD3.0 2.8 3.2 80 (< 95) < 500 –9…–3 – 156

ZPD3.3 3.1 3.5 80 (< 95) < 500 –8…–3 – 143

ZPD3.6 3.4 3.8 80 (< 95) < 500 –8…–3 – 132

ZPD3.9 3.7 4.1 80 (< 95) < 500 –7…–3 – 122

ZPD4.3 4.0 4.6 70 (< 85) < 500 –6…–1 – 109

ZPD4.7 4.4 5.0 60 (< 78) < 500 –5…+2 – 100

ZPD5.1 4.8 5.4 30 (< 60) < 480 –3…+4 > 0.8 93

ZPD5.6 5.2 6.0 10 (< 40) < 400 –2…+6 > 1 83

ZPD6.2 5.8 6.6 5 (< 10) < 200 –1…+7 > 2 76

ZPD6.8 6.4 7.2 4.5 (< 8) < 150 +2…+7 > 3 69

ZPD7.5 7.0 7.9 4 (< 7) < 50 +3…+7 > 5 63

ZPD8.2 7.7 8.7 4.5 (< 7) < 50 +4…+7 > 6 57

ZPD9.1 8.5 9.6 5 (< 10) < 50 +5…+8 > 7 52

ZPD10 9.4 10.6 5.2 (< 15) < 70 +5…+8 > 7.5 47

ZPD11 10.4 11.6 6 (< 20) < 70 +5…+9 > 8.5 43

ZPD12 11.4 12.7 7 (< 20) < 90 +6…+9 > 9 39

ZPD13 12.4 14.1 9 (< 25) < 110 +7…+9 > 10 35

ZPD15 13.8 15.6 11 (< 30) < 110 +7…+9 > 11 32

ZPD16 15.3 17.1 13 (< 40) < 170 +8…+9.5 > 12 29

ZPD18 16.8 19.1 18 (< 50) < 170 +8…+9.5 > 14 26

ZPD20 18.8 21.2 20 (< 50) < 220 +8…+10 > 15 24

ZPD22 20.8 23.3 25 (< 55) < 220 +8…+10 > 17 21

ZPD24 22.8 25.6 28 (< 70) < 220 +8…+10 > 18 20

ZPD27 25.1 28.9 30 (< 80) < 250 +8…+10 > 20 17

ZPD30 28 32 35 (< 80) < 250 +8…+10 > 22 16

ZPD33 31 35 40 (< 80) < 250 +8…+10 > 24 14

ZPD36 34 38 40 (< 90) < 250 +8…+10 > 26 13

ZPD39 37 41 50 (< 90) < 300 +10…+12 > 28 12

ZPD43 40 46 60 (< 100) < 500 +10…+12 > 30 11

ZPD47 44 50 70 (< 110) < 700 +10…+12 > 33 10

ZPD51 48 54 80 (< 125) < 700 +10…+12 > 36 9

ZPD56 52 60 90 (< 135) < 750 +10…+12 > 39 8

ZPD62 58 66 100 (< 150) < 800 +10…+12 > 44 8

ZPD68 64 72 110 (< 200) < 850 +10…+12 > 48 7

ZPD75 70 79 120 (< 250) < 900 +10…+12 > 52 6

3,4

[mA]

Disclaimer: See data book page 2 or website

Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet

3,4 Notes see previous page – Fußnoten siehe vorhergehende Seite
