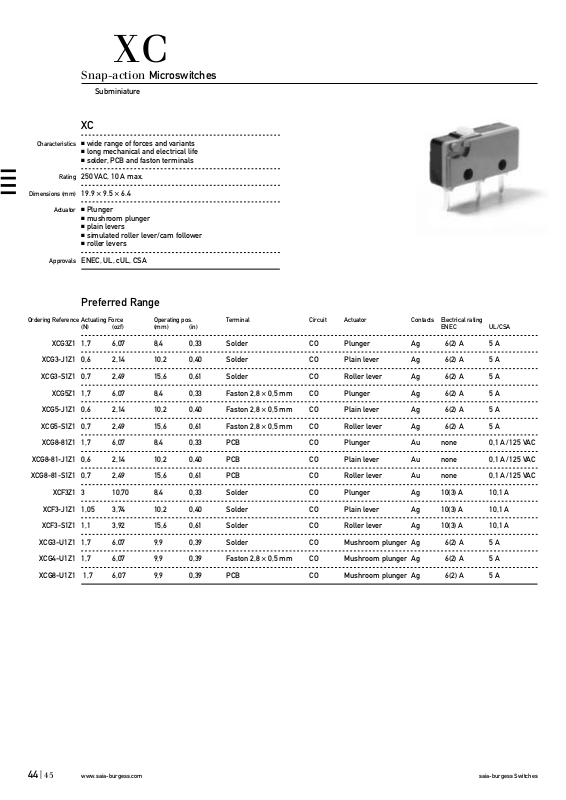

Snap-action Microswitches
XC
Characteristics
wide range of forces and variants
long mechanical and electrical life
solder, PCB and faston terminals
Rating
250 VAC, 10 A max.
XC
Subminiature
Dimensions (mm)
Approvals
19.9/9.5/6.4
Actuator
ENEC, UL, cUL, CSA
Plunger
mushroom plunger
plain levers
simulated roller lever/cam follower
roller levers
Preferred Range
Ordering Reference
XCG3Z1
XCG3-J1Z1
XCG3-S1Z1
XCG5Z1
XCG5-J1Z1
XCG5-S1Z1
XCG8-81Z1
XCG8-81-J1Z1
Actuating Force Operating pos. Terminal Circuit Actuator Contacts Electrical rating
(N) (ozf) (mm) (in) ENEC UL/CSA
1,7 6,07 8,4 0,33 Solder CO Plunger Ag 6(2) A 5 A
0,6 2,14 10,2 0,40 Solder CO Plain lever Ag 6(2) A 5 A
0,7 2,49 15,6 0,61 Solder CO Roller lever Ag 6(2) A 5 A
1,7 6,07 8,4 0,33 Faston 2,8/0,5 mm CO Plunger Ag 6(2) A 5 A
0,6 2,14 10,2 0,40 Faston 2,8/0,5 mm CO Plain lever Ag 6(2) A 5 A
0,7 2,49 15,6 0,61 Faston 2,8/0,5 mm CO Roller lever Ag 6(2) A 5 A
1,7 6,07 8,4 0,33 PCB CO Plunger Au none 0,1 A/ 125 VAC
0,6 2,14 10,2 0,40 PCB CO Plain lever Au none 0,1 A/ 125 VAC
XCG8-81-S1Z1
XCF3Z1
XCF3-J1Z1
XCF3-S1Z1
XCG3-U1Z1 1,7 6,07 9,9 0,39 Solder CO Mushroom plunger Ag 6(2) A 5 A
XCG4-U1Z1 1,7 6,07 9,9 0,39 Faston 2,8
XCG8-U1Z1 1,7 6,07 9,9 0,39 PCB CO Mushroom plunger Ag 6(2) A 5 A
0,7 2,49 15,6 0,61 PCB CO Roller lever Au none 0,1 A/ 125 VAC
3 10,70 8,4 0,33 Solder CO Plunger Ag 10(3) A 10,1 A
1,05 3,74 10,2 0,40 Solder CO Plain lever Ag 10(3) A 10,1 A
1,1 3,92 15,6 0,61 Solder CO Roller lever Ag 10(3) A 10,1 A
/0,5 mm CO Mushroom plunger Ag 6(2) A 5 A
44
|
45
www.saia-burgess.com
saia-burgess Switches
Page 2
XC
Specifications
Housing Melamine-Formaldehyd, Thermosetting
Plunger POM for T85, PBT for T125, PPS for T150
Mechanism Snap-action system with stainless steel tension spring
Functions Change-over, NO, NC
Contacts Fine silver (Ag) or 10 μm Gold (Au), microprofile
Terminals Solder, faston and various PCB terminals (side of housing or side of lid, as well as 1/10” o lin pitch)
Temperature range ºC Between –40°C and +85°C (special version up to 140°C)
Mechanical life up to 5–10
Protection Enclosure IP40
Mounting Side mounting through mounting holes
Actuators Stainless steel, PA66-GF35
Contact Carrier CuZn or CuSn
7
cycles (sinusoidal actuation)
Circuit diagram

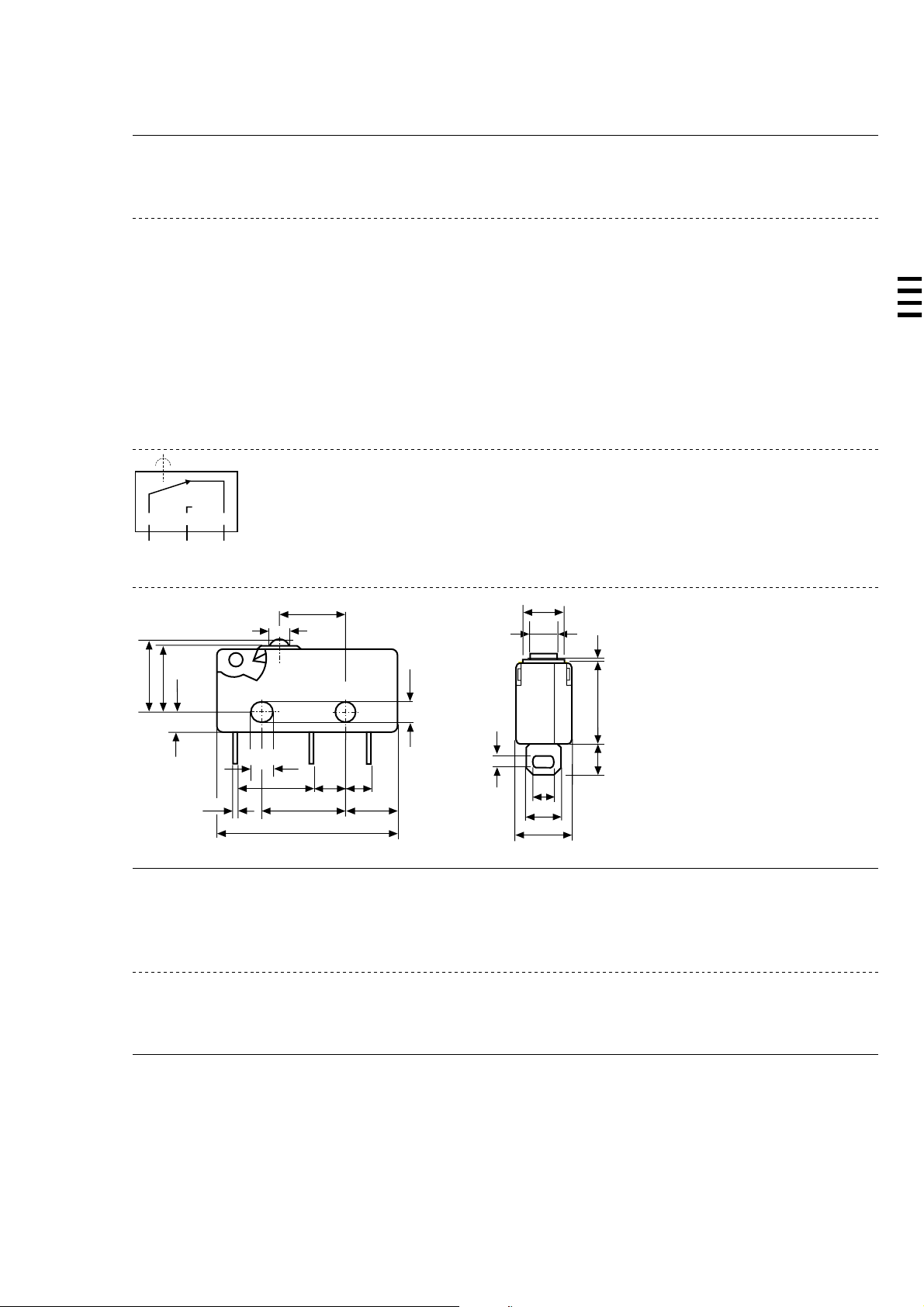

Dimensions
/
CO NO NC
02
7. 5
2.4
OP
FP
+ 0.05
2.3
2.35
+ 0.1
–0.15
0.5
2.5
+ 0.05
– 0.02
8.85
9.5
19.9
p 0.1
+ 0.25
– 0.35
3.45 3.2
5.25
+ 0.20
– 0.25
– 0.02
1.3
6.4
4.8
3.1
2.4
4
p 0.2
9.5
3.6
0.4
+ 0.2
FP = Free Position
OP = Operating Position
– 0.3
Recommended maximum electrical ratings
Voltage Resistive load Motor load Approvals ENEC Approvals UL Motor load
(VAC) (A) (A) (A) (VAC) (A) (VAC)
XCF
250 10 3 10 (3) 1E4 250 10,1 125/250
XCG
250 6 2 6 (2) 5E4 250 5 250
XCK
250 5 3 5 (3) 1E4 250 5 250
XCC
250 3 1 3 (1) 5E4 250 2 250
XCH
250 1,5 0,3 1,5 (0,3) 5E4 250 1 250
Breaking capacities in the tables refer to Ag contacts.
saia-burgess Switches
1
⁄4HP
–
–
–
–
www.saia-burgess.com
44
|
45
Page 3
XC
L
Lo
Operating Characteristics
Actuating Release Free Operating Movement Total travelled
Actuator Reference Force Force Position Position Differential position
Maximum Minimum Maximum Maximum Maximum
(N) (ozf) (N) (ozf) (mm) (in) (mm) (in) (mm) (in) (mm) (in)
Plunger
XCF.. 3 10,70 0,5 1,78 8,8 0,34 8,4 0,33 0,1 0,003 7,7 0,303
XCG.. 1,7 6,07 0,3 1,07 8,8 0,34 8,4 0,33 0.1 0.003 7,7 0,303
XCK.. 1,2 4,28 0,2 0,71 8,8 0,34 8,4 0,33 0,1 0,003 7,7 0,303
Ls
Lo
XCC.. 0,6 2,14 0,1 0,36 8,8 0,34 8,4 0,33 0,1 0,003 7,7 0,303
XCH.. 0,35 1,24 0,07 0,24 8,8 0,34 8,4 0,33 0,1 0,003 7,7 0,303
Mushroom XCF..-U1 3 10,70 0,5 1,78 10,3 0,41 9,9 0,39 0,1 0,003 9,2 0,36
Plunger
XCG..-U1 1,7 6,07 0,3 1,07 10,3 0,41 9,9 0,39 0,1 0,003 9,2 0,36
Ls
XCK..-U1 1,2 4,28 0,2 0,71 10,3 0,41 9,9 0,39 0,1 0,003 9,2 0,36
XCC..-U1 0,6 2,14 0,1 0,36 10,3 0,41 9,9 0,39 0,1 0,003 9,2 0,36
XCH..-U1 0,35 1,24 0,07 0,24 10,3 0,41 9,9 0,39 0,1 0,003 9,2 0,36
-J1 Lever
XCF.. 1,05 3,74 0,16 0,57 12,2 0,48 10,2 ± 1,0 0,401 ± 0,039 0,6 0,023 8,4 0,33
XCG.. 0,6 2,14 0,08 0,28 12,2 0,48 10,2 ± 0,9 0,401 ± 0,035 0,5 0,019 8,5 0,337
XCK.. 0,42 1,49 0,056 0,19 12,2 0,48 10,3 ± 0,9 0,405 ± 0,035 0,5 0,019 8,7 0,342
Lo
Ls
XCC.. 0,22 0,78 0,025 0,08 12,2 0,48 10,3 ± 0,9 0,404 ± 0,035 0,4 0,015 8,7 0,342
XCH.. 0,13 0,46 0,02 0,07 12,2 0,48 10,4 ± 0,9 0,409 ± 0,035 0,4 0,015 8,8 0,346
Width of lever 4.0 mm/0.16 in
-L1 Lever
XCF.. 1,1 3,92 0,17 0,6 17,6 0,69 15,6 ± 1,1 0,614 ± 0,043 0,6 0,023 14 0,551
XCG.. 0,7 2,49 0,09 0,32 17,6 0,69 15,6 ± 1,0 0,614 ± 0,039 0,5 0,019 14,1 0,555
o
XCK.. 0,43 1,53 0,058 0,2 17,6 0,69 15,7 ± 1,0 0,618 ± 0,039 0,4 0,015 14,3 0,562
Ls
XCC.. 0,23 0,82 0,026 0,09 17,6 0,69 15,7 ± 1,0 0,618 ± 0,039 0,4 0,015 14,3 0,562
XCH.. 0,14 0,49 0,021 0,07 17,6 0,69 15,8 ± 1,0 0,622 ± 0,039 0,4 0,015 14,4 0,566
7.5
2.4
1
6.1
16
6.1
24
8.0
1
12.7
5.9
60º
12.7
#
#
+0,1
–0,3
+0,1
–0,3
+0,003
–0,011
#
+0,003
–0,011
#
Width of lever 4.0 mm/0.16 in
-L6 Lever XCF.. 1,05 0,16 17,1 15,1 ± 1,1 0,6 13,3
-L9 Lever XCF.. 1,05 0,16 13,7 11,7 ± 1,1 0,6 9,9
XCG.. 0,6 0,08 17,1 15,1 ± 1,0 0,5 13,4
XCK.. 0,42 0,056 17,1 15,2 ± 1,0 0,5 13,6
XCC.. 0,22 0,025 17,1 15,2 ± 1,0 0,4 13,6
XCH.. 0,13 0,02 17,1 15,3 ± 1,0 0,4 13,7
XCG.. 0,6 0,08 13,7 11,7 ± 1,0 0,5 10,0
XCK.. 0,42 0,056 13,7 11,8 ± 1,0 0,5 10,2
XCC.. 0,22 0,025 13,7 11,8 ± 1,0 0,4 10,2
XCH.. 0,13 0,02 13,7 11,9 ± 1,0 0,4 10,3
-S1 Lever
XCF.. 1,1 3,92 0,17 0,6 17,6 0,69 15,6 ± 1,2 0,614 ± 0,047 0,6 0,023 14,1 0,555
XCG.. 0,7 2,49 0,09 0,32 17,6 0,69 15,6 ± 1,1 0,614 ± 0,043 0,5 0,019 14,2 0,559
XCK.. 0,43 1,53 0,058 0,2 17,6 0,69 15,7 ± 1,1 0,618 ± 0,043 0,4 0,015 14,4 0,566
Lo
Ls
XCC.. 0,23 0,82 0,026 0,09 17,6 0,69 15,7 ± 1,1 0,618 ± 0,043 0,4 0,015 14,4 0,566
XCH.. 0,14 0,49 0,021 0,07 17,6 0,69 15,8 ± 1,1 0,622 ± 0,043 0,4 0,015 14,5 0,57
Width of roller 4.0 mm/0.16 in, for high temperature use -T1 lever
-P5 Lever
XCF.. 1,3 4,62 0,17 0,6 17,6 0,69 15,6 ± 1,1 0,614 ± 0,043 0,6 0,023 14 0,551
XCG.. 0,75 2,67 0,09 0,32 17,6 0,69 15,6 ± 1,0 0,614 ± 0,039 0,5 0,019 14,1 0,555
XCK.. 0,6 2,13 0,058 0,2 17,6 0,69 15,7 ± 1,0 0,618 ± 0,039 0,4 0,015 14,3 0,562
XCC.. 0,31 1,10 0,026 0,09 17,6 0,69 15,7 ± 1,1 0,618 ± 0,043 0,4 0,015 14,3 0,562
XCH.. 0,22 0,78 0,021 0,07 17,6 0,69 15,8 ± 1,0 0,622 ± 0,039 0,4 0,015 14,4 0,566
-P6 Lever
XCF.. 1,05 3,74 0,16 0,57 14,3 0,56 12,5 ± 1,1 0,49 ± 0,043 0,6 0,023 10,6 0,417
XCG.. 0,6 2,13 0,08 0,28 14,3 0,56 12,5 ± 1,0 0,49 ± 0,039 0,5 0,019 10,7 0,421
XCK.. 0,42 1,49 0,056 0,21 14,3 0,56 12,6 ± 1,0 0,5 ± 0,039 0,5 0,015 10,8 0,425
XCC.. 0,22 0,78 0,025 0,11 14,3 0,56 12,6 ± 1,0 0,5 ± 0,039 0,4 0,015 10,8 0,425
XCH.. 0,13 0,46 0,02 0,07 14,3 0,56 12,7 ± 1,0 0,5 ± 0,039 0,4 0,015 10,9 0,429
16
12.7
6.1
4.8
Ø
46
|
47
www.saia-burgess.com
saia-burgess Switches
Page 4
XC
Type coding key for standard products
Basic type
XCF 3 N 10,7 ozf
XCG 1,7 N 6,07 ozf
XCK 1,2 N 4,28 ozf
XCC 0,6 N 2,14 ozf
XCH 0,35 N 1,24 ozf
Circuits
No symbol, change-over
4 Normally closed (NC)
5 Normally open (NO)
Example: XCF 4 3 V -81 -J1 Z1
Terminals
3 Solder
4 plug 2.8
5 plug 2.8
/0.5 mm DIN
/0.5 mm AMP
8 PCB, L = 4.5 mm
9 PCB, 1/10” pitch, L = 4.5 mm
10 PCB, formed to base
11 PCB, formed to lid
12 PCB, formed to base, 1/10" pitch
13 PCB, formed to lid, 1/10" pitch
14 PCB, L = 3.5 mm
15 PCB, 1/10" pitch, L = 3.5 mm
Version
No symbol, Housing material MF, Europe up to 85°C, UL up to 90°C
V (High temperature 125°C), Housing material MF / Plunger PBT, Europe up to 125°C, UL up to 130° C
W (High temperature 140°C), Housing material MF / Plunger PPS, Europe up to 140° C, UL up to 150° C
Contacts
No symbol, Ag (Ag)
-81 μ profile Au 10 μm
Actuators
No symbol, plunger
-J1 Plain lever 18,0 mm (0.71 in)
-J2 Plain lever 25,0 mm (0.98 in)
-J5 Plain lever 40,0 mm (1.57 in)
-S1 Roller lever 16,0 mm (0.63 in)
-L1 Cam follower 16,0 mm (0.63 in)
-L6 Cam follower18,0 mm (0.71 in)
-L9 Cam follower18,5 mm (0.73 in)
-P5 Plastic lever 16,0 mm (0.63 in)
-P6 Plastic lever 18,0 mm (0.71 in)
-U1 Mushroom plunger
Other actuators on special request.
Approvals No symbol, ENEC (except -81 contacts)
Z1 UL, CSA
