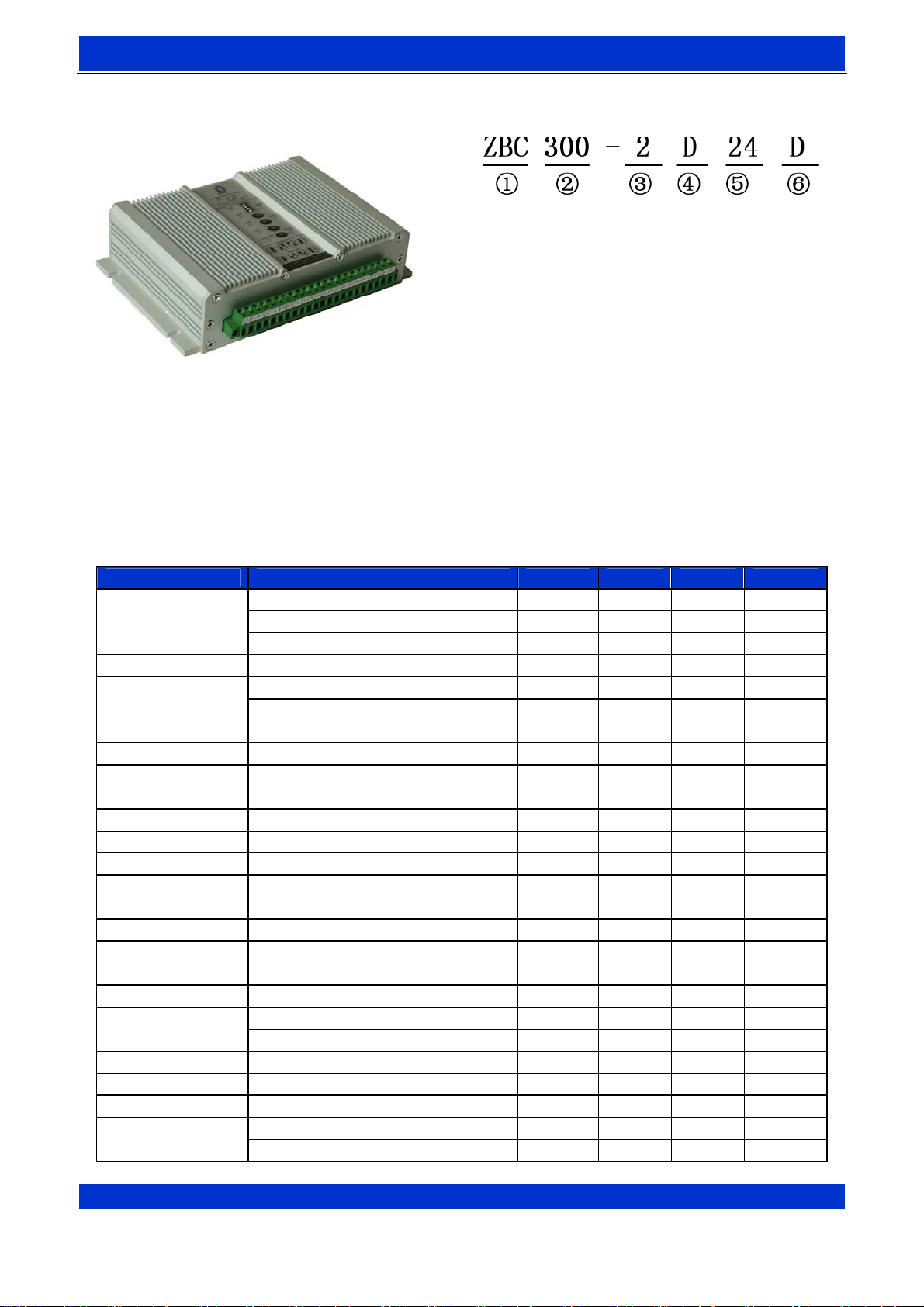

ZEROACME ZBC 系列电池充电模块 300W
ZBC300-2D24D
24V
一、性能特点
本电源为充电式模块电源，该电源具有体积小，转换效率高，性能稳定，原副边隔离，隔离强度高的优点；本产品采用金
属外壳模块化封装，防尘防潮、抗干扰能力强；输入、输出端为接线端子形式便于连接；本产品电网适应能力强，分 110V 和
220V 标称输入，可在较宽输入电压范围内工作；本产品具有输出短路、过热、过压等保护功能。另外，本产品具有充电功能，
可对外接的 48V 电池充电,在交流断电时电池可不间断的对负载供电，具有防止电池过放电的保护功能；具有电源的状态显示；
具有电池活化功能，手动或通过外部信号自动对电池进行活化维护。本电源适用于电力配网自动化系统，电力智能箱变，环网
柜以及其他行业需要不间断直流供电，要求较高的场合。
ZBC300-1D24D
①电池充电电源系列代号；
②输出最大功率；
③输入电压代号，1 为 110V，2 为 220V；
④输出路数，S 单路，D 双路，T 三路，Q 四路；
⑤输出电压标称值；
⑥功能系列代号。
二、技术指标
技 术 参 数 测 试 条 件 最小 典型 最大 单位
输入参数
输出电压 Vo
输出电流 Io
纹波噪声
电压调整率
负载调整率
效率
电池浮充电压
电池充电电流
充电电流精度
电池输出电流
电池放电关断点
电池放电关断延时
电池活化完成点
电池欠压告警点
电池放电回路内阻
遥控触点接触时间
电源过热保护
输出过压保护
输出短路保护
电源输入保护
ZBC300-2D24D 165 220 265 Vac
ZBC300-1D24D 85 110 135 Vac
输入频率 40 50 60 Hz
Vi=165～265Vac，Io=0～4A
Vi=165～265Vac,不含充电电流
Vi=165～265Vac,冲击电流≤30S
DC～20MHz，Vi=165～265Vac
Vi=165～265Vac，Io=4A
Vi=220Vac，Io=0～4A
Vi=220Vac，Io=4A
Vi=165～265Vac，Io=2A,IB=0.05A
Vi=165～265Vac，Io=2A
Vi=165～265Vac，Io=2A
Vi 断电或电源保护
Io=2A
Io=2A
Vi=165～265Vac，Io=2A
Io=2A
遥控活化启动、退出
遥控电池退出
电源内部温度
关断输出
关断电源输出，自动重启动
220V 标称输入，欠压时关断输出
110V 标称输入，欠压时关断输出
21.0 26.0 27.5 V
0 4.0 5.0 A
0 10.0 12.0 A
-- -- 200 mVp-p
-- -- 0.5 %
-- -- 1.0 %
84 87 -- %
26.0 四档可调 27.5 V
0.75 四档可调 3.0 A
-- 3 5 %
0 20 30 A
20.5 21.0 21.5 V
1.0 2.0 4.0 S
22.0 22.5 23.0 V
22.0 22.5 23.0 V
-- 0.1 -- Ω
-- 0.5 1.0 S
3.0 4.0 5.0 S
100 105 110 ℃
29 30 32 V
-- -- -- --
150 155 165 Vac
70 75 80 Vac
http://www.zeroacme.com 109
Page 2
ZEROACME ZBC 系列电池充电模块 300W
绝缘电阻
介质强度
电磁兼容
工作温度
储存温度
相对湿度
大气压力
平均无故障时间
重量
三、内部原理
500V 兆欧表
漏电流 5mA,1Min 无击穿及闪络
DL/T721-2000 标准
超过 55°C 时应降载至 30%使用
40±2°C
室温条件下
50 -- -- MΩ
2000 2500 3000 Vac
Ⅲ Ⅳ -- 级
-40 55 70 °C
-55 -- 105 °C
0 -- 90 %
85 -- 110 KPa
100000 -- -- h
0.9 1.0 1.2 Kg
图 1 电源内部原理图
图 2 电源内部隔离图
110 http://www.zeroacme.com
Page 3
ZEROACME ZBC 系列电池充电模块 300W
四、面板说明
图 3 电源面板说明
1、充电及工作指示灯 2、电池放电指示灯 3、电池活化指示灯 4、电池欠压指示灯 5、电源过压或过热指示灯 6、
充电电流及浮充电压调节拨码开关 7、手动活化启动按键 8、手动活化退出按键 9、手动电池投入按键 10、手动电池退
出按键 11、接线端子 12、安装螺孔
五、接线说明
5．1 端子定义
端子号 端子名称 定 义 端子号 端子名称 定 义
1 ACL 交流输入 L 相 12 BG 遥控电池退出
2 FG 保护接地 13 RL 活化放电负载正
3 ACN 交流输入 N 相 14 VG 遥控公共接点
4 NC 无电气连接 15 Vo- 负载输出负
5 VC 告警输入正 16 Vo- 负载输出负
6 POK 输入失电告警输出 17 Vo+ 负载输出正
7 HOK 电池活化状态输出 18 Vo+ 负载输出正
8 VL 电池欠压告警输出 19 B+ 电池接入正
9 VH 电源故障告警输出 20 B+ 电池接入正
10 HK 遥控活化启动 21 B- 电池接入负
11 HG 遥控活化退出 22 B- 电池接入负
5．2 接线示意图
图 4 接线示意图
http://www.zeroacme.com 111
Page 4
ZEROACME ZBC 系列电池充电模块 300W
接线说明：K1 K2 K3 为用户 CPU 等控制的继电器触点（也可是光耦，VG 为负，但光耦不应有漏电流），R 为电池活化放电
电阻，负载为用户正常负载，电池为 24V 电池组。接线端子容量 300V/15A。
六、使用说明
6.1 电源状态指示
充电，绿色，电池充电指示，电池充电时亮，电池放电或电池活化时熄灭；
放电，红色，电池放电指示，电池放电时或电池活化时亮，电池充电及电池放电结束时熄灭。
活化，黄色，电池活化时亮，否则熄灭；
欠压，红色，电池或电源输出欠压时亮，否则熄灭；
过热/过压，红色，电源过热或输出过压时长亮或闪亮，否则熄灭。
6.2 按键功能及使用
活化 ON，轻触式按键，电池活化手动启动；
活化 OFF，轻触式按键，电池活化手动退出；
电池 ON，轻触式按键，电池手动投入；
电池 OFF，轻触式按键，电池手动退出；
活化按键，按一下活化 ON 键则电源进入电池活化状态，此时电池放电、活化指示灯亮，电池对负载及放电电阻放电，可手
动按一下活化 OFF 键或用遥控端退出电池活化，否则电源自动完成电池活化。
电池按键，在工程调试或初次接入电池还没有交流输入时，按一下电池 ON 键，则电池投入为负载供电，此时放电指示灯亮，
可手动按住电池 OFF 键 5 秒切断电池，或电池放电到欠压关断点后自动切断电池；按住电池 ON 键可以在电池电压低于欠压关断
点时，应急强制电池对负载输出。
注意：在交流有电时电池按键功能不起作用；强制输出时间不宜过长，以免损坏电池。
6.3 电源的使用
6.3.1 本电源在输入交流电后即可工作，电源本身对负载输出电流，同时为电池进行恒流恒压充电，当电池充电完成后，电源
自动转为浮充电状态，此时电源提供浮充电压及电流补充电池的正常自放电；
6.3.2 交流断电时，电池不间断为负载供电，0 切换时间，当电池放电至欠压告警点时，输出电池欠压告警信号，同时欠压指
示灯亮，当电池放电低于欠压保护点时，电源自动关闭负载输出；如果需要提前关断电池输出，可手动按电池 OFF键5秒
或遥控由 CPU 控制的继电器把电源的电池遥控退出端子 BG 与 VG 短接一次（不小于 5 秒）则电池提前关断。
注意：电池提前退出功能在电池活化时禁止使用，否则将使负载短时断电。电池提前退出后负载断电，此时只能手动恢复供电
或交流恢复时重新供电。
6.3.3 当负载需要较大冲击电流，超出电源提供的最大电流时，电源自身保护关断，负载电流完全由电池提供，当负载电流小
于电源提供的最大电流时，电源自动启动工作。
6.4 电池的活化，当电池长时间处于浮充电状态，应对电池进行活化以免电池极板钝化，活化可以由用户 CPU 控制的继电器或
光耦（光耦原边电流应不小于 1mA），把电源的活化端子 HK 与 VG 短接一次（不小于 0.5 秒，但端子不应长时间短接，否则
电源将失去自动功能）电源进入活化状态，电源关闭输出，电池放电，当电池放电至活化完成点时，电源自动启动工作向
负载供电并为电池充电；当中途需要提前退出活化时，可手动按电源面板上的活化 OFF 键退出活化，或由用户 CPU 控制的
继电器触点把电源的 HG 与 VG 端子短接一次（不小于 0.5 秒）则可提前退出活化。
注意：活化功能在电源没有接电池或电池电压低于活化完成点时不起作用。
6.5 活化放电端子 RL 的使用，接线见图 4 接线图，此端子为电池活化时加速电池放电所设，根据不同的电池容量选择放电电阻，
当电源正常工作时，此电阻不工作，当电源进入活化状态时电阻接通对电池放电，放电电流的选择（推荐）：
放电电流（A）＝0.1×电池容量（AH）－经常性负载电流（A），
如计算放电电流值为负，则可不加放电电阻，放电电阻较热应妥善散热并远离电源模块。
6.6 告警端子的使用
告警输出端子为电子结点(见内部原理图)，需在 VC 端输入+5V～+24V 直流电压，在告警时告警结点导通或截止，告警结点
带载能力为 0～15mA，告警结点压降为 0.1～3V。此告警结点不适宜直接带功率较大的负载，如有需要可驱动外部功率三极管
等带载，告警结点与电源输入、输出、机壳、保护地等隔离(见图 2 隔离图),绝缘强度为≥2000Vac 电压，绝缘电阻≥100 MΩ。
112 http://www.zeroacme.com
Page 5
ZEROACME ZBC 系列电池充电模块 300W
告警状态如下表：
告警端子 告警名称 正常（或非活化）状态 告警（或活化）状态
VC 告警输入正端 -- -POK 输入失电告警 通 断
HOK 活化状态 断 通
VL 电池欠压告警 断 通
VH 过压或过热告警 断 通
6.7 电池的使用
本电源可配用 6～40AH 铅酸电池或胶体免维护电池，电池接在电源的电池端子（B+、B-）上，负荷电流小于 25A 时，负载
接在电源输出端子上，非经常性负荷最大电流超过 25A 时，可直接接在电池上，此时电源的电池放电保护功能失效。
本电源可对不同的电池调节电源的充电电流及浮充电电压，调节由电源面板的拨码开关完成,调节范围及方法见下图，
由下至上分别为：1、2 为电流调节，3、4 为电压调节。
电流调节分为：0.75A，1.5A，2.25A，3.0A 四挡；
电压调节分为：26V，26.5V，27V，27.5V 四挡，可根据需要分别调节；
电池的充电电流选择：一般按电池容量的 10%选择电池的充电电流，或遵循电池厂家提供的参数选择,充电电流不能完全对
应时按向下接近的选择。下表仅供参考：
电池容量(AH) 6～14 15～20 21～29 30～40
充电电流(A) 0.75 1.5 2.25 3.0
七、使用注意事项
1、输出请选用截面积大于 2.5mm2 的导线,输入端应加装 10A/250Vac 保险（110V 输入加 20A 保险）。
2、安装方式以标识正对、端子向下竖直方向安装，保证散热片垂直于地面，安装时应让电源与机箱紧密接触，则机箱可协
助电源散热。
3、接线端子容量为 15A，输出及电池端子应用两个端子接线，否则容易烧毁接线端子。
4、告警端子禁止过载及短路，否则将烧毁电子告警接点。
5、为进一步降低输出纹波噪声，用户可在输出端并联 470～1000µF/35V 电解电容和 1µF 独石电容。
6、本产品输出不允许并联工作。
7、本机的 FG 端应可靠接入大地，以增加抗干扰能力。
8、本电源工作时外壳较热，最大可达 100°C，请在电源周围保留一定的缝隙保持空气流动利于散热，对温度敏感的装置或发
热元件尽量远离电源。
9、本电源在带电池时，负载端禁止短路，即使很短的时间也会损坏电源模块，建议在电池与电源间加装 10A 空气开关（不
可选过大或过小的，用户使用 30A 的冲击负荷，开关不会动作），则可极大保护短路造成的电源损坏。
10、长期存放时应把电源与电池断开，以免损坏电池。
http://www.zeroacme.com 113
Page 6
ZEROACME ZBC 系列电池充电模块 300W
八、外形及安装尺寸
单位：mm 公差均按 GB/T 1804-92m 级
148
40
15
4-φ4.0
110
70
10
俯视图
5.08
图 5 外型及安装尺寸图
122
158
168
