Page 1
广泛应用于通讯、工业、租赁
户外工程
、矿山、
军事等领域
广泛应用于通讯、工业、租赁
户外工程、矿山、军事等领域

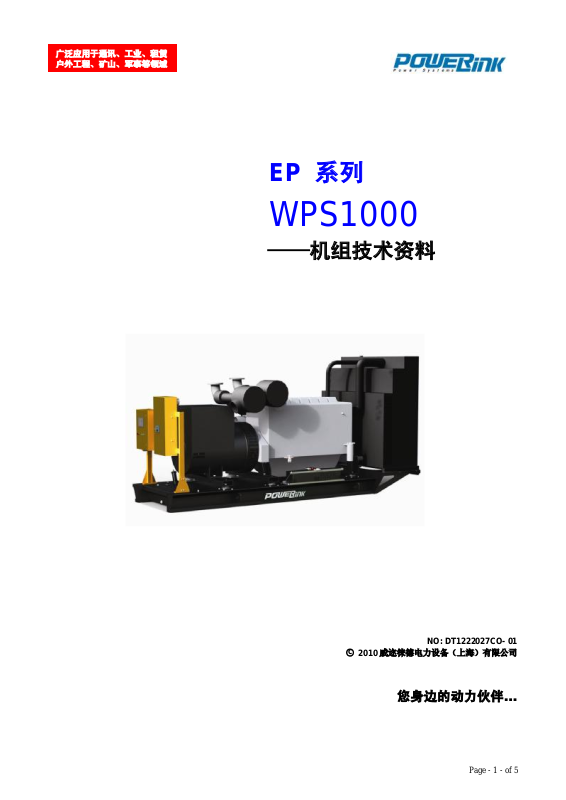

EP 系列
WPS1000
——机组技术资料
NO: DT1222027CO- 01
c
○
2010 威迩徕德电力设备（上海）有限公司
您身边的动力伙伴…
Page - 1 - of 5
Page 2
WPS1000
www.powerlink
genset
.
com
(s)
说明：
1) 机组参数基于以下条件：海拔 1,000 米以下, 27, 30% ℃ 相对湿度。
2) 常用功率：指变动负载工况下的连续运行功率，每 12 小时允许超载 10%。备用功率：指紧急状态时，变动负载工况下最大运行功率；此功率可以
在商业上使用，只适宜用于备用及紧急用途。
特 性 优 点
三相, 50Hz@1500 转
电压 kW kVA 电流
380 800 1000 1519.4
常用功率
备用功率
7 米噪音值 (分贝) 100
400 800 1000 1443.4
415 800 1000 1391.2
440 800 1000 1312.2
380 720 900 1367.4
400 720 900 1299.1
415 720 900 1252.1
440 720 900 1181.0
l 珀金斯柴油机，匹配利莱森玛发电机
l 良好的冷却系统，使机组排气散热充分
l 产品获泰尔认证，符合电信行业标准
l 机组动力强劲，常用或备用机组均可
l 可根据客户需求定制产品
l 全方位控制，连接方便、操作简单
l 机组使用、维护方便
机组性能参数及制造工艺
机组性能参数 电话与电磁影响因数
机组额定工况效率 96.3%
开机指令发出后加至满载（感性）
的时间 (s)
开机指令发出后至允许首次加载
50%负荷（感性）的时间
1.1 倍 Se 过载运行时间 (h) 1
2.0倍 Se过载运行时间 (min) 1
稳态电压调整率 ≤±1%
瞬态电压调整率 20%－15%
电压稳定时间 (s) ≤5
电压波动率 0.5%
稳态频率调整率 ±0.5%可调
瞬态频率调整率 ±5%
频率稳定时间 (s) 5
频率波动率
恢复时间特性 (s)
125
8
0.5%
0.5
电话影响因数 (TIF)
电话谐波因数 (TIF)
电磁影响因数
机组工艺
l 特制焊接底盘，内置减震垫，整体吊装吊攀
l 双柔性橡胶燃油连接管，底盘油箱匹配液位表，排污堵
塞
l 高级涂料涂层，耐磨耐挂，光亮持久
l 随机一套安装手册，操作保养说明书，零件手册及电路
图
产品符合标准和认证
l ISO3046, ISO8528, BS4999, BS5514,
l BS5000PT99、AS1359, IEC34
l UTE5100, VDE0530
l ISO9001:2000 质量体系认证
≤50
≤2%，符合 BS4999 标准
符合 BS800 标准，VDE 等级在 G
与 N 之间
Page - 2 - of 5
Page 3
WPS1000
www.powerlink
genset
.
com
发动机性能参数表 交流发电机性能参数表
发动机品牌 英国珀金斯 发电机品牌 利莱森玛
发动机型号 4008TAG2A 发电机型号 LSA50.2S4
缸数和类型 8缸直列, 4冲程 额定输出功率 (kVA) 1025
吸气方式 空空中冷增压 满负荷时的额定电流 (A) 1443.4
压缩比 13.6：1 电刷 无刷
排量 (L) 30.6 THF(BS EN60034- 1) <2%
缸径 x 行程 (mm) 160 x 190 轴承数 1
测试环境温度 ()℃ 25 阻尼线圈 100% 铜
连续输出功率 (kW) 872 连接方式 星形连接
转速 (rev/min) 1500 转子的绝缘 (class) H
冷却空气量 (L/min) 10 线圈节距结构 2/3
燃烧空气量 (m³/min) 75 阻尼线圈绕组 充足
排烟量 (m³/min) 200 A.V.R. 型号 R448V50
排烟温度 ()℃ 438 电压波动率(空载-满载) ± 0.5%
启动系统 电子式 低速保护装置 标准配备
电池电压/容量 24VDC/1600A/1600 外壳防护等级 IP23
100%负载 相序 A(U), B(V), C(W)
燃油消耗
(L/h)
调速方式 / 级别 电子调速 定子的额定温升 ()℃ 125
75%负载 220 TIF 值(NEMA MG 1-22) <50
50%负载 160 励磁系统 自励，可选 PMG
25%负载 108 额定环境温度 ()℃ 40
冷却系统 燃油系统
冷却液总系统容量
仅发动机 (L)
热带/温带 (L)
散热器盖开启压力 (kPa)
风扇直径(热带) (mm)
风扇直径(温带) (mm)
冷却水容量 (L)
冷却液泵速度和驱动方式
(rev/min-)
曲轴中心线上方冷却液静态最
大高度 (m)
最大允许冷却液阻力 (kPa)
节温器温度调节范围 ()℃
关闭开关设置 ()℃
冷却液浸泡加热能力 (kW)
排气系统 电子系统
最大背压
l 最大背压 (kPa)
排气口尺寸
l 排气口出口尺寸 (mm)
48
149/143
69
1400
1214
165.6
1.4 x e 齿轮驱动
7
20
71-85
101℃向上
4 x 1
816
2 X 152
喷射方式
燃油喷射泵
喷油嘴
喷油嘴阀开启压力 (bar)
燃油泵
流量/小时 (L/h)
压力 (kPa)
润滑系统
润滑油容量
总系统容量 (L)
最小容量 (L)
润滑油压力
80℃最小轴承缸径(MPa)
工作油温 ()℃
发电机 (A/V)
启动马达 (kW/V)
非直接喷射
联合装置喷嘴
联合装置喷嘴
234
660
300
153
127
0.34
105
40/24 (或 28)
8.2/24
Page - 3 - of 5
Page 4
WPS1000
www.powerlink
genset
.
com
4550×2060×3080
7585

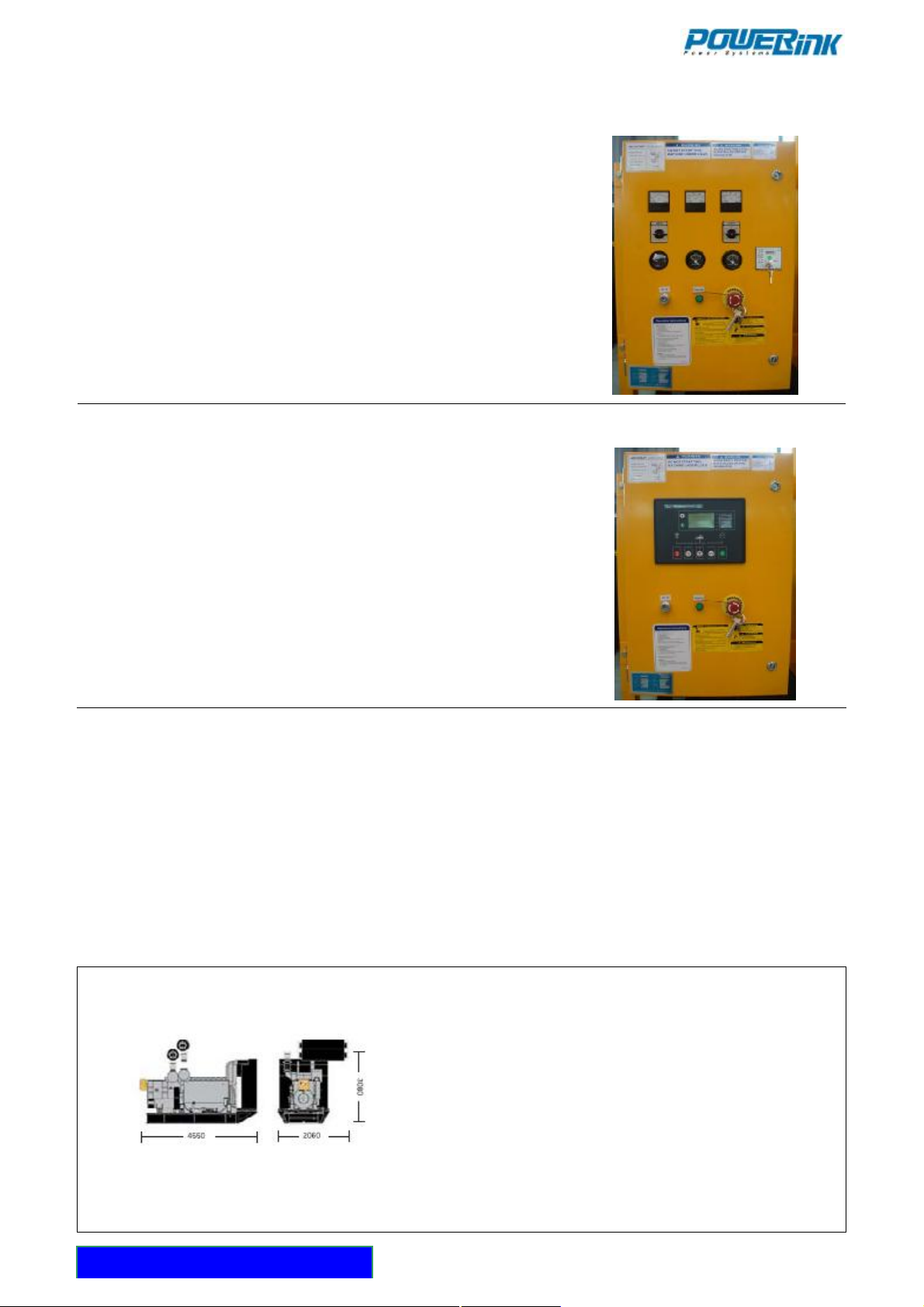

控制系统
PLC-702
选用 DSE-702 控制模块
l 宽直流电源输入范围
l 具有油压低、水温/缸温高、超速保护和指示
l 具有充电失败警告指示，不停机
l 一个附加的外部输入报警停机信号
l 速度信号取自发电频率
l LED 显示各种报警状态
l 具有运行小时计液晶显示
l 内置频率选择拨动开关（50/60Hz）
l 具有燃油输出，起动输出，预热输出，停机输出功能
l 模块化结构设计，ABS 塑料外壳，嵌入式安装方式，结构紧凑，体积小，
超前单片机控制，性能稳定，操作方便
PLC-5220
选用 DSE-5220 控制模块
l 以微处理器为核心，应用先进技术，具有“三遥”功能，性能稳定可靠
l 实现对发电机组的运行参数和市电供应的电参数精确测量和显示功能
l 操作状态和可设置的输入故障点 LED 指示，各参数和报警大屏幕 LCD 显示
l 极宽的直流工作电源输入(8-35V)
l 可选的手动、自动（远程控制）工作模式
l 具有多种控制保护功能，多种压力、温度显示单位
l 具有实时日历、时钟及运行时间累积功能，可循环保存 99 组历史记录
l 具有发电机组累积输出电能显示功能
l 内置速度／频率检测环节，可精确地判断起动成功、额定运行、超速状态
l 可设置定时开机接点
l 具网络通讯功能，可 通 过 RS485 或 RS232 接口、MODBUS 协议与上位机通讯
机组尺寸和重量
WPS1000
机组尺寸 (长×宽×高), (mm) 重量 (kg)
Page - 4 - of 5
Page 5
WPS1000
www.powerlink
genset
.
com
BGC-L
ATS

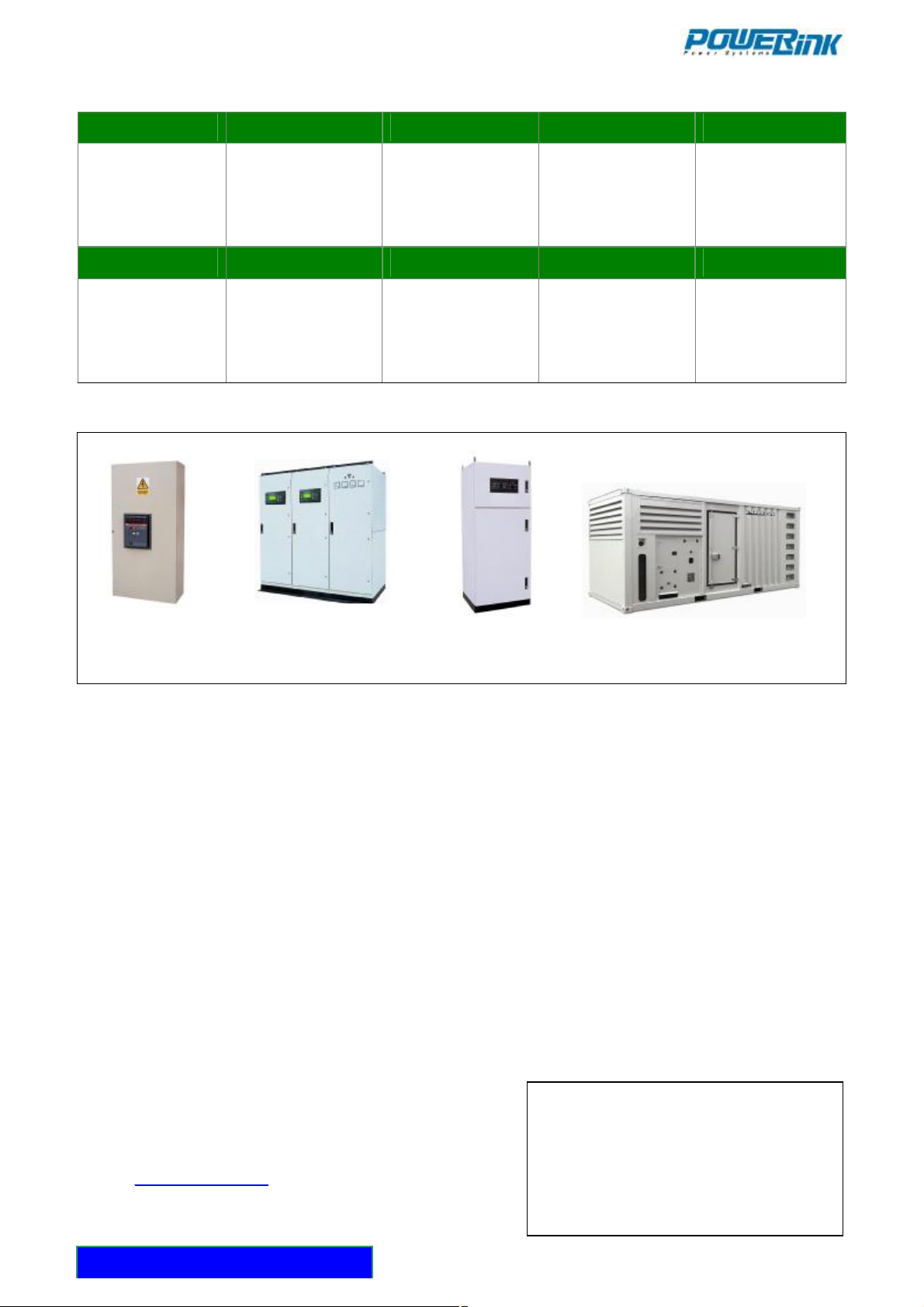

可选配置
发动机 发电机 发电机组 燃油系统 静音箱体
冷却液加热器 空间加热器
AVR
PMG+调节器
防潮防腐处理
防冷凝加热器
随机工具 集油盘警报
油箱自动注油装置
润滑系统 排气系统 冷却系统 控制屏 电压
集装箱型机组
随机机油 防烫手护板
低频消声器
前端隔热保护
50℃散热器
冷却液（-30
空气开关
威迩徕德电力设备（上海）有限公司
中国·上海市松江科技园区光华路 576号
Tel: 086-21- 5785 8485 Fax: 086-21- 5785 8750
E-mail: [email protected]
我们不断有新产品进上市，数据如有变动，恕不另行通知。如有疑问，
请与威迩徕德公司及其在当地的代理商取得联系，以获取更多信息。
由
模块控制的
并联电柜
O
C）
智能远程遥控控制屏
全自动数控并联控制屏
自动负载输出（切换）
屏（ATS柜）
集装箱型机组
区域经销商
415/240V
400/230V
380/220V
220/127V
200-115V
Page - 5 - of 5
