Page 1

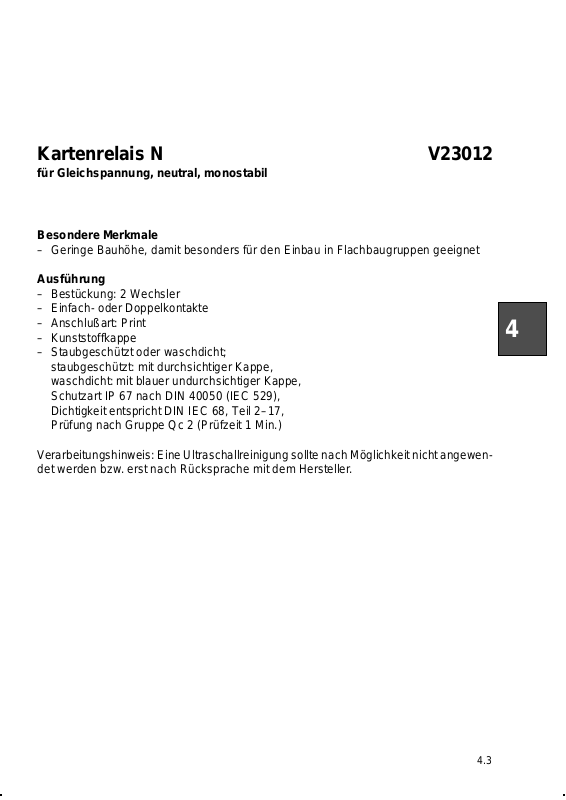

Kartenrelais N V23012
für Gleichspannung, neutral, monostabil
– Geringe Bauhöhe, damit besonders für den Einbau in Flachbaugruppen geeignet
Ausführung
– Bestückung: 2 Wechsler – Einfach- oder Doppelkontakte – Anschlußart: Print – Kunststoffkappe – Staubgeschützt oder waschdicht;
staubgeschützt: mit durchsichtiger Kappe, waschdicht: mit blauer undurchsichtiger Kappe, Schutzart IP 67 nach DIN 40050 (IEC 529), Dichtigkeit entspricht DIN IEC 68, Teil 2–17, Prüfung nach Gruppe Qc 2 (Prüfzeit 1 Min.)
4
V erarbeitungshinweis: Eine Ultraschallreinigung sollte nach Möglichkeit nicht angewen­det werden bzw. erst nach Rücksprache mit dem Hersteller.
4.3
Page 2
Kartenrelais N
V23012-A0
Mit 2 Wechslern, Einfach- oder Doppelkontakte
Staubgeschützt
Für Einbau in gedruckte Schaltungen, Anschlüsse für Rasterteilung 2,5 mm sowie 2,54 mm nach DIN 40801 und DIN 40803,
★★★
mittel
ECR3051-S
Abbildung etwa Originalgröße Gewicht etwa 12 g
Montagelochung Ansicht auf die Anschlüsse
Anschlußbelegung
(Masse­anschluß)
4.4
Page 3

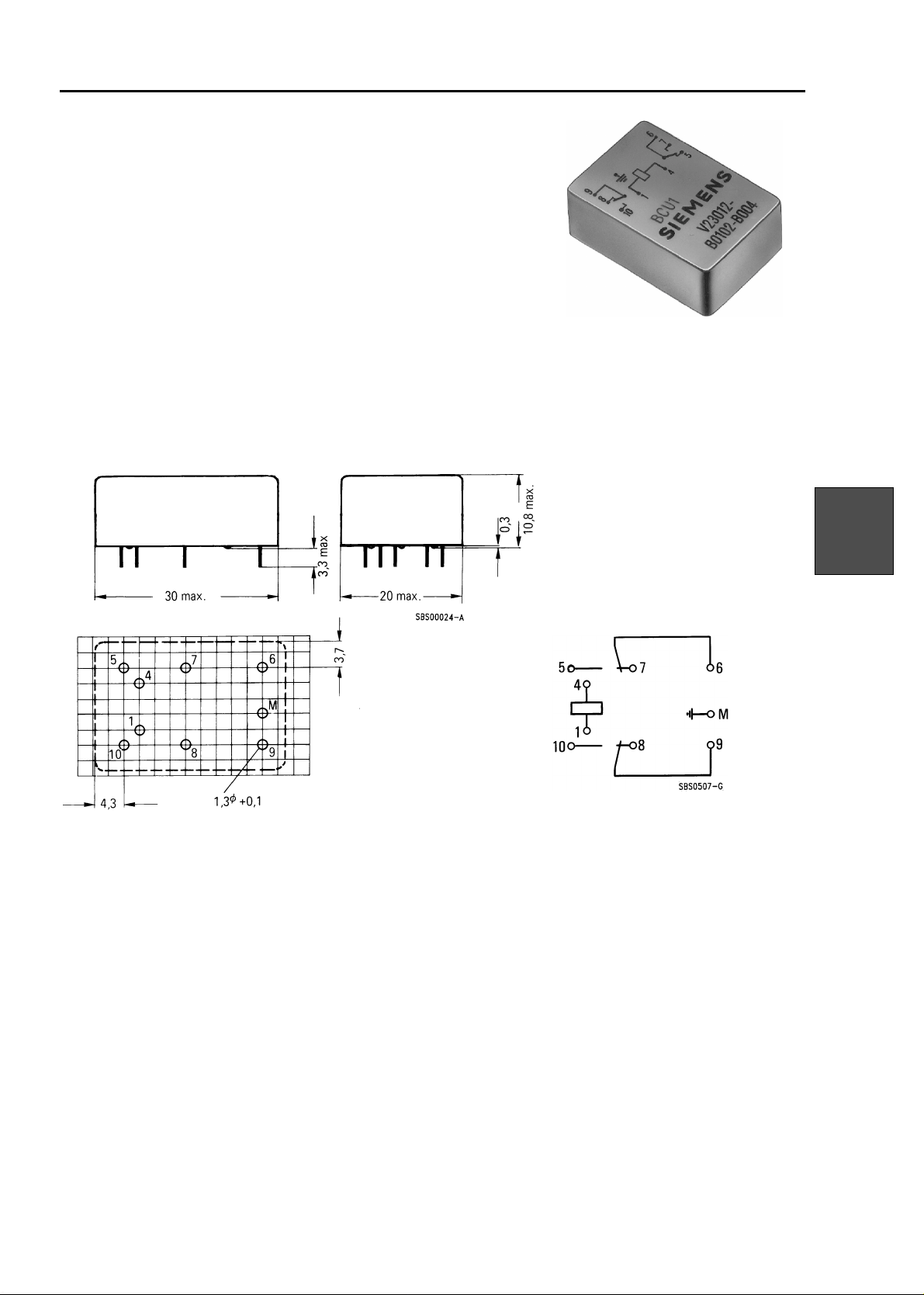

Kartenrelais N
V23012-B0
Mit 2 Wechslern, Einfach- oder Doppelkontakte
Waschdicht
Für Einbau in gedruckte Schaltungen, Anschlüsse für Rasterteilung 2,5 mm sowie 2,54 mm nach DIN 40801 und DIN 40803,
★★★
fein
ECR3050-J
Abbildung etwa Originalgröße Gewicht etwa 12 g
4
Toleranzen der Bohrungs­abstände
Montagelochung Ansicht auf die Anschlüsse
± 0,2 mm
Anschlußbelegung
(Masse­anschluß)
4.5
Page 4
Kartenrelais N
Bestellbezeichnung
Datenstelle
Kennzeichnung des Kartenrelais N
Ausführung A0 = staubgeschützt B0 = waschdicht
Nummer der Spule siehe Tabelle 2
Kontaktwerkstoff/-bestückung A001 = Silber, hauchvergoldet; Einfachkontakte B001 = Silber, hauchvergoldet; Doppelkontakte A004 = Gold F; Einfachkontakte B004 = Gold F; Doppelkontakte
Block 1 Block 2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
V 2 3 0 1 2 – –
 
2 Wechsler
Block 3
Bestellbeispiel: V23012-A0105-B001 Kartenrelais N, staubgeschützt, Spule 24 V Nennspannung, 2 Wechsler , Doppelkontakte, Kontakt­werkstoff Silber, hauchvergoldet
Vorzugsbauvorschriften – SBS-Schwerpunkttypen
V23012-A0101-A001
-A0101-B001
-A0102-A001
-A0102-B001
-A0102-B004
-A0105-A001
-A0105-A004
V23012-A0105-B001
-A0105-B004
-A0123-B001
-A0133-A001
-A0133-B001
-A0133-B004
V23012-B0102-A001
-B0102-B001
-B0102-B004
-B0105-A001
-B0105-B001
-B0105-B004
4.6
Page 5
Kartenrelais N
Tabelle 1 Kennwerte Erregerseite
Betriebsspannungen V– siehe Tabelle 2 Nennleistung W etwa 0,45 Obere Grenztemperatur Thermische Dauerbelastbarkeit
bei 20 °C Umgebungstemperatur Wärmewiderstand K/W 50
Kontaktseite
Bestellbezeichnung Block 3 Kontaktwerkstoff Silber,
Kontaktkurzzeichen 21 – 21 Schaltzeichen
(siehe auch Anschlußbelegung)
Schaltspannung max. V–
Schaltstrom max. A 2 0,2 Schaltleistung max.
Gleichspannung Wechselspannung
Grenzdauerstrom A 22)
°
C 1051)
W 1,7
Einfachkontakte A001 A004 Doppelkontakte B001 B004
Gold F
hauchvergoldet
V~
W VA
150 125
30 60
36 30
5 5
4
Sonstige Daten
Zulässige Umgebungstemperatur Ansprechzeit 3) ms etwa 8 Rückfallzeit 3) ms etwa 6 Höchste Schalthäufigkeit Schaltspiele/s 50 Prüfspannung
Wicklung/Körper Kontakt/Kontakt Kontakt/Körper
4
Elektrische Lebensdauer
Gleichspannung 12 V, 0,1 A Gleichspannung 12 V, 1 A Gleichspannung 24 V, 0,5 A Gleichspannung 24 V, 1 A Gleichspannung 24 V, 2 A
Mechanische Lebensdauer Schaltspiele etwa 2
1
)
Beim Kartenrelais N V23012-B… waschdicht darf bis zum Waschvorgang die Temperatur von 70 °C nur für die Dauer des Lötvorganges überschritten werden.
2
) Bis max. 70 °C Umgebungstemperatur 1 A; bis max. 50 °C Umgebungstemperatur 2 A.
3
) Gemessen bei Nennspannung ohne Vorwiderstand.
4
) Diese Werte gelten für ohmsche Last bzw . für induktive Belastung mit einer geeigneten Funkenlöschung, ermittelt bei
10 Schaltspielen/s.
)
°
C – 40 bis + 70
V~
eff
V~
eff
V~
eff
Schaltspiele Schaltspiele Schaltspiele Schaltspiele Schaltspiele
etwa 80, × 10 etwa 20, × 10 etwa 30, × 10 etwa 60, × 10 etwa 0,6 × 10
7 7 7 6 6
500 500 500
×
10
– – – – –
8
4.7
Page 6
Kartenrelais N
Tabelle 2 Spulenausführungen
Nenn-
spannung
V–
5
6 12 24 36 48 60
Die Spannungsgrenzwerte
U
=
k
·
U
I
I 20 °C
= Umgebungstemperatur = Minimalspannung bei Umgebungstemperatur = Maximalspannung bei Umgebungstemperatur = Faktoren
k
und
I
U
U
I tu
t
I tu
II tu
k
u
II
Betriebsspannungsbereich
Minimal-
spannung
und
V–
3,5 4,2
8,3 16,8 25,2 33,5 42,0
U
I
U
und
=
II tu
Widerstand
bei 20
U
U k
°
C
Maximal-
I
spannung
9,2 11 22 44 66 88
110
sind temperaturabhängig nach den Formeln:
II
·
U
II
II 20 °C
V–
U
II
bei 20 °C
Ω
55 ± 5,5 81 ± 8
322
± 32 1045 ± 155 2320 ± 350 5350 ± 805 7750 ± 1160
t
u
t
u
Nummer
der Spule
Bestell-
bezeichnung
Block 2
106 101 102 105 114 133 123
t
u
k
I
k
II
20 °C 30 °C 40 °C 50 °C 60 °C 70 °C
1,0 1,04 1,085 1,13 1,17 1,21 1,0 0,95 0,88 0,79 0,7 0,6
4.8
