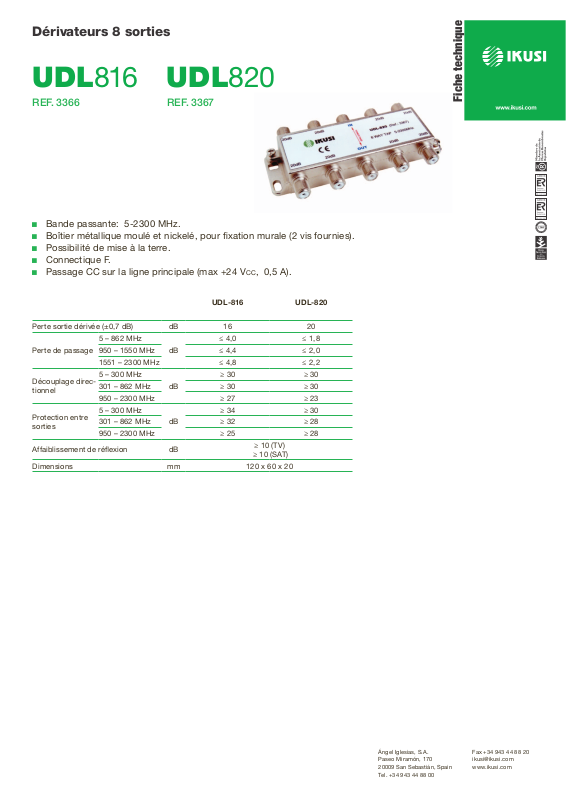

Dérivateurs 8 sorties
UDL816
REF. 3366
J
Bande passante: 5-2300 MHz.
J
Boîtier métallique moulé et nickelé, pour xation murale (2 vis fournies).
J
Possibilité de mise à la terre.
J
Connectique F.
J
Passage CC sur la ligne principale (max +24 Vcc, 0,5 A).
Perte sortie dérivée (±0,7 dB) dB 16 20
5 – 862 MHz
Perte de passage
Découplage directionnel
Protection entre
sorties
Affaiblissement de réexion dB
Dimensions mm 120 x 60 x 20
950 – 1550 MHz ≤ 4,4 ≤ 2,0
1551 – 2300 MHz ≤ 4,8 ≤ 2,2
5 – 300 MHz
301 – 862 MHz ≥ 30 ≥ 30
950 – 2300 MHz ≥ 27 ≥ 23
5 – 300 MHz
301 – 862 MHz ≥ 32 ≥ 28
950 – 2300 MHz ≥ 25 ≥ 28
UDL820
REF. 3367
UDL-816 UDL-820
≤ 4,0 ≤ 1,8
dB
≥ 30 ≥ 30
dB
≥ 34 ≥ 30
dB
≥ 10 (TV)
≥ 10 (SAT)
Fiche technique
Ángel Iglesias, S.A.
Paseo Miramón, 170
20009 San Sebastián, Spain
Tel. +34 943 44 88 00
Fax +34 943 44 88 20
ikusi@ikusi.com
www.ikusi.com
