Datasheet U5125 Specification

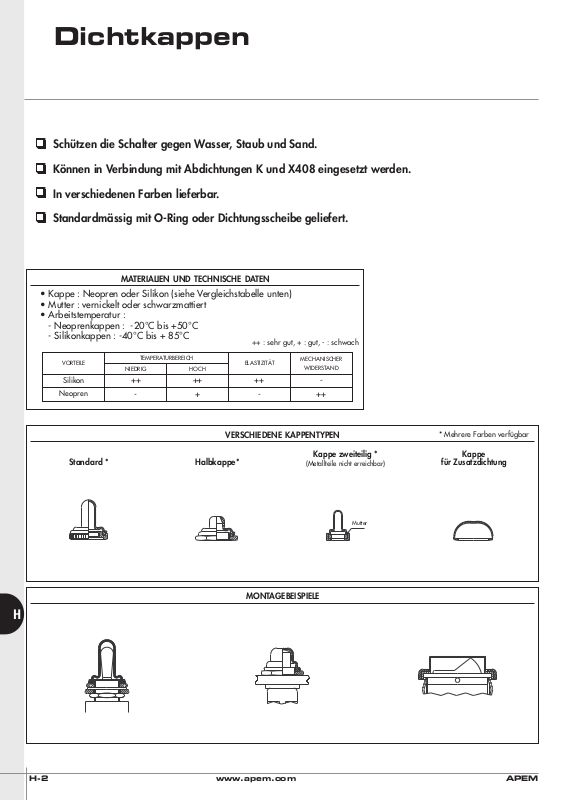

Dichtkappen

Nut

❑q

Schützen die Schalter gegen Wasser, Staub und Sand.

❑q

Können in Verbindung mit Abdichtungen K und X408 eingesetzt werden.

❑q

In verschiedenen Farben lieferbar.

❑q

Standardmässig mit O-Ring oder Dichtungsscheibe geliefert.

MATERIALIEN UND TECHNISCHE DATEN

• Kappe : Neopren oder Silikon (siehe Vergleichstabelle unten)

• Mutter : vernickelt oder schwarzmattiert

• Arbeitstemperatur :

- Neoprenkappen : -20°C bis +50°C

- Silikonkappen : -40°C bis + 85°C

VORTEILE

Silikon

Neopren

TEMPERATURBEREICH

NIEDRIG HOCH

++ ++ ++ -

- + - ++

++ : sehr gut, + : gut, - : schwach

ELASTIZITÄT

MECHANISCHER

WIDERSTAND

H

VERSCHIEDENE KAPPENTYPEN

Standard * Halbkappe*

(Metallteile nicht erreichbar)

MONTAGEBEISPIELE

Kappe zweiteilig

Mutter

* Mehrere Farben verfügbar

*

Kappe

für Zusatzdichtung

H-2 APEM www.apem.com

Für Buchse Ø 6 x 0.75 (.236 x 0.75) - Serie 5500

SW 11 (.433)



13.40

(.527)

(.472 DIA)

ø12.00

(.527)

13.40

SW 11 (.433)

(.527)

13.40

ø12.00

(.472 DIA)

(.527)

13.40

(.709 DIA)

ø18.00

(.726)

18.45

(.433 DIA)

ø11.00

(.559)

14.20

Dichtkappen

Für Hebelschalter

MUTTER

Rändelmutter

vernickelt

Rändelmutter

schwarzmattiert

Sechskantm.

vernickelt

Sechskantm.

schwarzmattiert

Schwarz

U1341 U1341-6 U1341-3 U1341-7

U1343 U1343-6 U1343-3 U1343-7

U1302 U1302-6 U1302-3 U1302-7

U1304 U1304-6 U1304-3 U1304-7

SILIKONKAPPEN FÜR HEBEL

Rot Grün Weiß

Für Buchse Ø 6,35-40NS (1/4-40 UNS) - Serien 5000 und 11000

MUTTER

Rändelmutter

vernickelt

Rändelmutter

schwarzmattiert

Sechskantm.

vernickelt

Sechskantm.

schwarzmattiert

Schwarz

U1331 U1331-6 U1331-3 U1331-7

U1333 U1333-6 U1333-3 U1333-7

U1229 U1229-6 U1229-3 U1229-7

U1231 U1231-6 U1231-3 U1231-7

SILIKONKAPPEN FÜR HEBEL

Rot Grün Weiß

Für Buchse Ø 6,35-40NS (1/4-40 UNS) - Serien 5000 und 11000

SILIKONKAPPEN - ZWEITEILIG

NEOPREN SILIKON

Schwarz

Rot Grün Weiß

U5149 U5149-6 U5149-3 U5149-7

Wenn die Kappe auf der Frontplatte montiert ist, ist kein Metallteil des Schalters mehr erreichbar.

Für Buchse Ø 10 x 0.75 (.393 x 0.75) - Serie 10600

RÄNDELMUTTER

vernickelt

schwarzmattiert

APEM www.apem.com H-3

Schwarz

U1612 U1612-6 U1612-3 U1612-7

U1614 U1614-6 U1614-3 U1614-7

SILIKONKAPPEN FÜR HEBEL

Rot Grün Weiß

H

Dichtkappen

SW 17 (.669)

(.905)

23.00

(.440)

11.20

SW 17 (.669)

18.90

(.744)

SW 17 (.669)

(.900)

22.85

SW 17 (.669)

Für Hebelschalter

Für Buchse Ø 11,9-32 NS (15/32-32 UNS) - Serien 12000, 3500, 5000M und 6000

SECHSKANT-

MUTTER

vernickelt

schwarzmattiert

Schwarz

U1031 U1031-6 U1031-3 U1031-7

U1024 U1024-6 U1024-3 -

SILIKONKAPPEN FÜR HEBEL

Rot Grün Weiß

Für Buchse Ø 11,9-32 NS (15/32-32 UNS) - Serien 12000, 3500 und 6000

SECHSKANT-

MUTTER

vernickelt

schwarzmattiert

Schwarz Rot Grün Weiß

U1600

U1602 U1602-6 U1602-3 -

HALBKAPPEN SILIKON FÜR HEBEL

U1600-6 U1600-3 U1600-7

Für Buchse Ø12 x 0.75 SI (.472x.075 IS) - Serien 4450, 4650 und 1600

SECHSKANTMUT.

vernickelt

schwarzmattiert

SCHWARZE NEOPRENKAPPEN FÜR HEBEL

U09

U223

Für Buchse Ø 12 x 0.75 SI (.472x.075 IS) - Serien 600H, 6-600H, 660, 1000, 1500 und 3600

H

SECHSKANT-

MUTTER

vernickelt

schwarzmattiert

vernickelt

Schwarz

U1565 U1565-6 U1565-3 U1565-7

U1567

SILIKONKAPPEN FÜR HEBEL

Rot Grün Weiß

U1567-6 U1567-3 -

SCHWARZE NEOPRENKAPPEN FÜR HEBEL

U851

H-4 APEM www.apem.com

schwarzmattiert

U853

Dichtkappen

SW 8 (.315)

6.80
(.267)

11.60

SW 17 (.669)

(.457)

(.433)

11.00

SW 11 (.433)

(.472 DIA)

ø12.00

11.00

(.433)

11.55

(.455)

ø12.00

(.472 DIA)

Für Hebelschalter - für Druckschalter und -Taster

Für Buchse Ø 12 x 0.75 SI (.472x.075 IS) - Serien 600H, 6-600H, 660, 1000 und 3600

SECHSKANT-

MUTTER

vernickelt

schwarzmattiert

vernickelt

schwarzmattiert

Schwarz

U1151 U1151-6 U1151-3 U1151-7

U1153

HALBKAPPEN SILIKON FÜR HEBEL

Rot Grün Weiß

U1153-6 U1153-3 -

HALBKAPPEN NEOPREN SCHWARZ FÜR HEBEL

U598

U600

Für Buchse Ø 4 x 0.70 (.157 x 0.70) - Serie 9500

SECHSKANT-

MUTTER

vernickelt

schwarzmattiert

SILIKONKAPPEN FÜR DRUCKSCHALTERBETÄTIGER

Schwarz

Rot Grün Weiß

U1829 U1829-6 U1829-3 U1829-7

U1831 U1831-6 U1831-3 U1831-7

Für Buchse Ø 6,35-40NS (1/4-40 UNS) - Serien 18000, 9000 und 13000

MUTTER

Rändelmutter

vernickelt

Rändelmutter

schwarzmattiert

Sechskantm.

vernickelt

Sechskantm.

schwarzmattiert

SILIKONKAPPEN FÜR DRUCKSCHALTERBETÄTIGER

Schwarz

Rot Grün Weiß

U1401 U1401-6 U1401-3 U1401-7

U1403 U1403-6 U1403-3 U1403-7

U1318 U1318-6 U1318-3 U1318-7

U1320 U1320-6 U1320-3 U1320-7

Für Buchse Ø 6,35-40NS (1/4-40 UNS) - Serie 8000

RÄNDELMUTTER

vernickelt

APEM www.apem.com H-5

SILIKONKAPPEN FÜR DRUCKSCHALTERBETÄTIGER

Schwarz

Rot Grün Weiß

U4301 U4301-6 U4301-3 U4301-7

H

Dichtkappen

12.80

(.504)

SW 17 (.669)

SW 17 (.669)

(.504)

12.80

(.748 DIA)

Ø19.00

(.377)

9.60

Ø 18.00

12.80

(.504)

(.709 DIA)

Für Druckschalter und -Taster

Für Buchse Ø 10 x 0.75 (.393 x 0.75) - Serie 10400

RÄNDELMUTTER

vernickelt

schwarzmattiert

SILIKONKAPPEN FÜR DRUCKSCHALTERBETÄTIGER

Schwarz

Rot Grün Weiß

U1624 U1624-6 U1624-3 U1624-7

U1626 U1626-6 U1626-3 U1626-7

Für Buchse Ø 11,9-32 UNS (15/32-32 UNS) - Serien 13000X778, 13000X768 und 8000-6X934

SECHSKANT-

MUTTER

vernickelt

schwarzmattiert

Bei langem Betätiger (-9), auf die Frontplattenstärke aufpassen.

SILIKONKAPPEN FÜR DRUCKSCHALTERBETÄTIGER

Schwarz

Rot Grün Weiß

U589 U589-6 U589-3 U589-7

U590 U590-6 U590-3 -

Für Buchse Ø 12 x 0.75 SI (.472x.075 IS) - Serien 1200, 4700 und 4800

SECHSKANT-

MUTTER

vernickelt

schwarzmattiert

vernickelt

schwarzmattiert

verchromt

SILIKONKAPPEN FÜR DRUCKSCHALTERBETÄTIGER

Schwarz

Rot Grün Weiß

U1654 U1654-6 U1654-3 U1654-7

U1656

SCHWARZE NEOPRENKAPPEN FÜR DRUCKSCHALTERBETÄTIGER

U1656-6 U1656-3 -

U31
U225
U224

Für Zusatzdichtung auf Drucktaster Serien IP und IB-IS

H

SILIKONKAPPE

Transparent

Blau

Schwarz

Rot

U5125
U5125-1
U5125-2
U5125-6

H-6 APEM www.apem.com

Arbeitstemperatur : -40°C bis +125°C

Dichtkappen

Ø23.00

(.905 DIA)

4.10
(.161)

(1.134)

28.80

36.40

(1.433)

11.00

(.433)

18.80
(.740)

(.992)

25.20

(.299)

7.60

(.826 DIA)

Ø21.00

(.267)

6.80

Ø16.00

(.629 DIA)

Für Druckschalter und -Taster - für Wippenschalter

Für Zusatzdichtung auf Drucktaster Serie IA

SCHWARZE SILIKONKAPPE

U6602

Für Drucktaster oder -schalter Serie AV (Typen mit Buchse Ø 19)

SILIKONKAPPE

Schwarz

Grün
Grau
Gelb

Rot

Weiß

Transparent

U2187-2
U2187-3
U2187-4
U2187-5
U2187-6
U2187-7
U2187-8

Für Wippenschalter Serie 2600

Für Wippenschalter Serie FM

TRANSPARENTE SILIKONKAPPE

U2150

TRANSPARENTE PVC-KAPPE

U5720

H

APEM www.apem.com H-7
