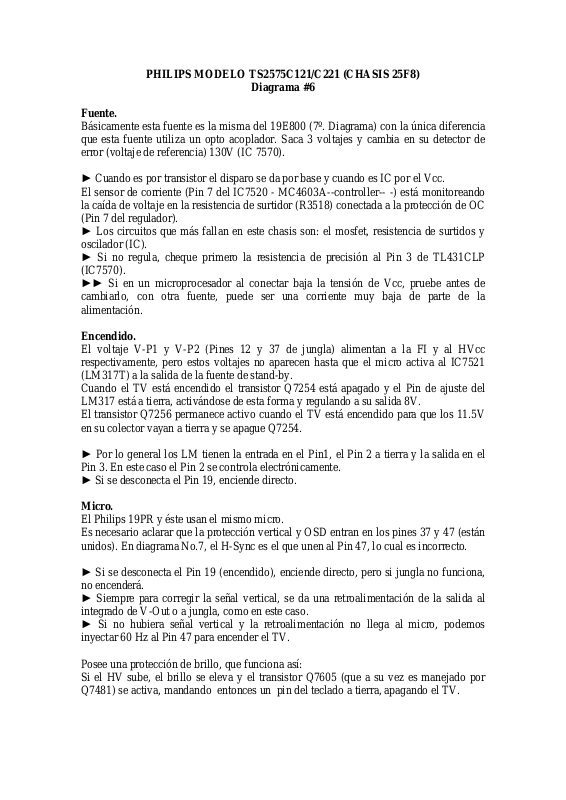

PHILIPS MODELO TS2575C121/C221 (CHASIS 25F8)
Diagrama #6
Fuente.
Básicamente esta fuente es la misma del 19E800 (7º. Diagrama) con la única diferencia que esta fuente utiliza un opto acoplador. Saca 3 voltajes y cambia en su detector de error (voltaje de referencia) 130V (IC 7570).
► Cuando es por transistor el disparo se da por base y cuando es IC por el Vcc. El sensor de corriente (Pin 7 del IC7520 - MC4603A--controller-- -) está monitoreando la caída de voltaje en la resistencia de surtidor (R3518) conectada a la protección de OC (Pin 7 del regulador). ► Los circuitos que más fallan en este chasis son: el mosfet, resistencia de surtidos y oscilador (IC). ► Si no regula, cheque primero la resistencia de precisión al Pin 3 de TL431CLP (IC7570). ►► Si en un microprocesador al conectar baja la tensión de Vcc, pruebe antes de cambiarlo, con otra fuente, puede ser una corriente muy baja de parte de la alimentación.
Encendido.
El voltaje V-P1 y V-P2 (Pines 12 y 37 de jungla) alimentan a la FI y al HVcc respectivamente, pero estos voltajes no aparecen hasta que el micro activa al IC7521 (LM317T) a la salida de la fuente de stand-by. Cuando el TV está encendido el transistor Q7254 está apagado y el Pin de ajuste del LM317 está a tierra, activándose de esta forma y regulando a su salida 8V. El transistor Q7256 permanece activo cuando el TV está encendido para que los 11.5V en su colector vayan a tierra y se apague Q7254.
► Por lo general los LM tienen la entrada en el Pin1, el Pin 2 a tierra y la salida en el Pin 3. En este caso el Pin 2 se controla electrónicamente. ► Si se desconecta el Pin 19, enciende directo.
Micro.
El Philips 19PR y éste usan el mismo micro. Es necesario aclarar que la protección vertical y OSD entran en los pines 37 y 47 (están unidos). En diagrama No.7, el H-Sync es el que unen al Pin 47, lo cual es incorrecto.
► Si se desconecta el Pin 19 (encendido), enciende directo, pero si jungla no funciona, no encenderá. ► Siempre para corregir la señal vertical, se da una retroalimentación de la salida al integrado de V-Out o a jungla, como en este caso. ► Si no hubiera señal vertical y la retroalimentación no llega al micro, podemos inyectar 60 Hz al Pin 47 para encender el TV.
Posee una protección de brillo, que funciona así: Si el HV sube, el brillo se eleva y el transistor Q7605 (que a su vez es manejado por Q7481) se activa, mandando entonces un pin del teclado a tierra, apagando el TV.
