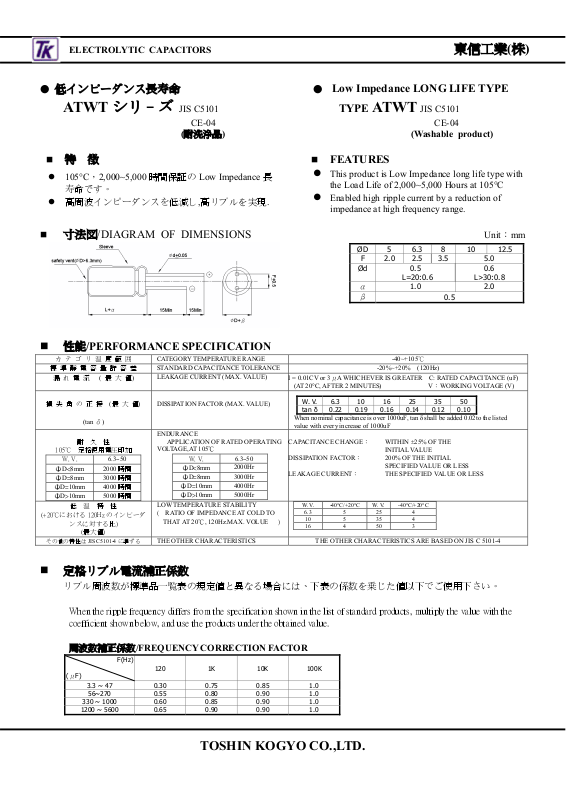

Page 1
ELECTROLYTIC CAPACITORS 東信工業(株)
I
D
L
低インピーダンス長寿命 ● Low Impedance LONG LIFE TYPE
●
ATWT シリ–ズ JIS C5101 TYPE ATWT JIS C5101
CE-04 CE-04
(耐洗浄品) (Washable product)
! 特 徴
" 105°C，2,000~5,000 時間保証の Low Impedance 長
寿命です。
" 高周波インピーダンスを低減し,高リプルを実現.

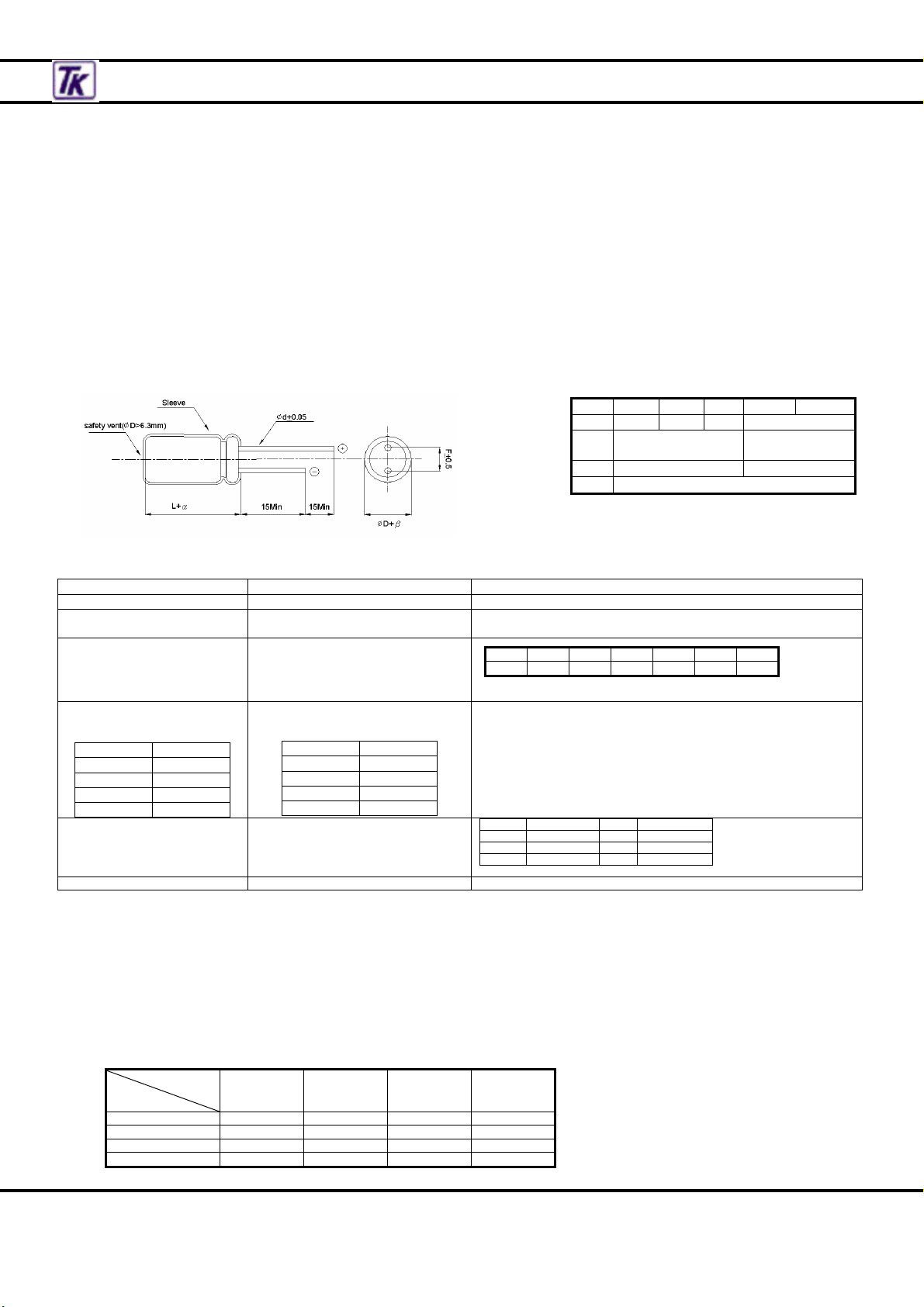

! 寸法図/DIAGRAM OF DIMENSIONS Unit：mm
! FEATURES
" This product is Low Impedance long life type with
the Load Life of 2,000~5,000 Hours at 105°C
" Enabled high ripple current by a reduction of
impedance at high frequency range.
ØD 5 6.3 8 10 12.5
F 2.0 2.5 3.5 5.0
Ød 0.5
α
β
L=20:0.6
1.0 2.0
0.5
0.6
L>30:0.8
! 性能/PERFORMANCE SPECIFICATION
カ テ ゴ リ 温 度 範 囲
標 準 靜 電 容 量 許 容 差
漏 れ 電 流 ( 最 大 值)
損 失 角 の 正 接 (最 大 值)
(tan δ)
耐 久 性
105℃ 定格使用電圧印加
W. V. 6.3~50
ΦD<8mm 2000 時間
ΦD=8mm 3000 時間
ΦD=10mm 4000 時間
ΦD>10mm 5000 時間
(+20℃における 120Hz のインピーダ
その他の特性は JIS C5101-4 に準ずる
低 温 特 性
ンスに対する比)
(最大值)
CATEGORY TEMPERATURE RANGE -40~+105℃
STANDARD CAPACITANCE TOLERANCE -20%~+20% (120Hz)
LEAKAGE CURRENT (MAX. VALUE)
DISSIPATION FACTOR (MAX. VALUE)
ENDURANCE
APPLICATION OF RATED OPERATING
VOLTAGE,AT 105℃
LOW TEMPERATURE STABILITY
( RATIO OF IMPEDANCE AT COLD TO
THE OTHER CHARACTERISTICS THE OTHER CHARACTERISTICS ARE BASED ON JIS C 5101-4
W. V. 6.3~50
ΦD<8mm
ΦD=8mm
ΦD=10mm
ΦD>10mm
T HAT AT 2 0 ℃, 120Hz.MAX. VOLUE )
2000Hr
3000Hr
4000Hr
5000Hr
= 0.01CV or 3μA WHICHEVER IS GREATER C: RATED CAPACITANCE (uF)
(AT 20°C, AFTER 2 MINUTES) V：WORKING VOLTAGE (V)
W. V. 6.3 10 16 25 35 50
tan δ 0.22 0.19 0.16 0.14 0.12 0.10
When nominal capacitance is over 1000uF, tan δ shall be added 0.02to the listed
value with every increase of 1000uF
CAPACITANCE CHANGE： WITHIN ±25% OF THE
ISSIPATION FACTOR： 200% OF THE INITIAL
EAKAGE CURRENT： THE SPECIFIED VALUE OR LESS
W. V. -40°C/+20°C W. V. -40°C/+20°C
6.3 5 25 4
10 5 35 4
16 4 50 3
INITIAL VALUE
SPECIFIED VALUE OR LESS
! 定格リプル電流補正係数
リプル周波数が標準品一覧表の規定值と異なる場合には、下表の係数を乗じた值以下でご使用下さい。
When the ripple frequency differs from the specification shown in the list of standard products, multiply the value with the
coefficient shown below, and use the products under the obtained value.
周波数補正係数/FREQUENCY CORRECTION FACTOR
(μF)
3.3 ~ 47 0.30 0.75 0.85 1.0
56~270 0.55 0.80 0.90 1.0
330 ~ 1000 0.60 0.85 0.90 1.0
1200 ~ 5600 0.65 0.90 0.90 1.0
F(Hz)
120 1K 10K 100K
TOSHIN KOGYO CO.,LTD.
Page 2
ELECTROLYTIC CAPACITORS 東信工業(株)
! Standard Rating
ΦD×L
(mm)
5x11 100 0.30 1.1 250 5x11 82 0.30 1.1 250
6.3x11 150 0.13 0.43 405 5x11 100 0.30 1.1 250
6.3x11 220 0.13 0.43 405 6.3x11 150 0.13 0.43 405
6.3x11 330 0.13 0.43 405 6.3x11 180 0.13 0.43 405
8x11.5 470 0.072 0.24 760 6.3x11 220 0.13 0.43 405
8x11.5 560 0.072 0.24 760 8x11.5 330 0.072 0.24 760
8x14 680 0.070 0.22 800 8x11.5 470 0.072 0.24 760
10x12.5 680 0.053 0.18 1030 8x16 680 0.056 0.19 995
10x12.5 820 0.053 0.18 1030 8x16 1000 0.056 0.19 995
8x11.5 1000 0.072 0.24 760 10x12.5 680 0.053 0.18 1030
8x14 1000 0.070 0.22 800 8x20 1000 0.041 0.15 1250
10x12.5 1000 0.053 0.18 1030 10x12.5 1000 0.053 0.18 1030
8x20 1200 0.041 0.15 1250 10x16 1500 0.038 0.14 1430
10x16 1200 0.038 0.14 1430 10x20 1000 0.023 0.072 1820
8x20 1500 0.041 0.15 1250 10x20 1200 0.023 0.072 1820
10x16 1500 0.038 0.14 1430 10x20 1500 0.023 0.072 1820
10x20 1500 0.023 0.072 1820 10x25 1500 0.022 0.068 2150
10x20 1800 0.023 0.072 1820 10x25 3300 0.022 0.068 2150
10x20 2200 0.023 0.072 1820 10x25 2200 0.022 0.068 2150
10x25 2200 0.022 0.068 2150 12.5x20 2200 0.021 0.055 2360
10x25 2700 0.022 0.068 2150 12.5x25 2700 0.018 0.045 2770
10x25 3300 0.022 0.068 2150 12.5x25 3300 0.018 0.045 2770
12.5x20 3300 0.021 0.055 2360 12.5x30 3300 0.016 0.043 3290
12.5x25 3900 0.018 0.045 2770 12.5x30 3900 0.016 0.043 3290
12.5x30 4700 0.016 0.043 3290 12.5x35 3900 0.015 0.039 3400
12.5x35 5600 0.015 0.039 3400 12.5x35 4700 0.015 0.039 3400
Capacitance
(µF)
6.3V (0J) 10V (1A)
Impedance
(Ω/100kHz)
+20℃ -10℃ 100kHz
Ripple*
(mA)
ΦD×L
(mm)
ΦD×L
(mm)
5x11 47 0.30 1.1 250 5x11 33 0.30 1.1 250
5x11 56 0.30 1.1 250 5x11 39 0.30 1.1 250
6.3x11 22 0.13 0.43 405 5x11 47 0.30 1.1 250
6.3x11 100 0.13 0.43 405 6.3x11 82 0.13 0.43 405
6.3x11 120 0.13 0.43 405 6.3x11 120 0.13 0.43 405
6.3x11 150 0.13 0.43 405 8x11.5 150 0.072 0.24 760
8x11.5 220 0.072 0.24 760 8x11.5 220 0.072 0.24 760
8x11.5 330 0.072 0.24 760 8x14 330 0.070 0.22 800
8x16 470 0.056 0.19 995 10x12.5 330 0.053 0.18 1030
10x12.5 470 0.053 0.18 1030 8x20 470 0.041 0.15 1250
8x20 680 0.041 0.15 1250 10x12.5 470 0.053 0.18 1030
10x16 680 0.038 0.14 1430 10x20 560 0.023 0.072 1820
10x20 820 0.023 0.072 1820 10x20 680 0.023 0.072 1820
10x20 1200 0.023 0.072 1820 10x20 820 0.023 0.072 1820
10x20 1500 0.023 0.072 1820 10x25 1000 0.022 0.068 2150
10x25 1200 0.022 0.068 2150 12.5x20 1000 0.021 0.055 2360
10x25 1500 0.022 0.068 2150 12.5x25 1500 0.018 0.045 2770
12.5x20 1500 0.021 0.055 2360 12.5x30 1800 0.016 0.043 3290
12.5x25 2200 0.018 0.045 2770 12.5x35 2200 0.015 0.039 3400
12.5x25 2700 0.018 0.045 2770
12.5x30 3300 0.016 0.043 3290
12.5x35 3900 0.015 0.039 3400
Capacitance
(µF)
16V (1C) 25V (1E)
Impedance
(Ω/100kHz)
+20℃ -10℃ 100kHz
Ripple*
(mA)
ΦD×L
(mm)
Ripple*：Rated Ripple Current (105℃ 100kHz, MAX)
Capacitance
(µF)
Capacitance
(µF)
Impedance
(Ω/100kHz)
+20℃ -10℃ 100kHz
Impedance
(Ω/100kHz)
+20℃ -10℃ 100kHz
Ripple*
(mA)
Ripple*
(mA)
TOSHIN KOGYO CO.,LTD.
Page 3
ELECTROLYTIC CAPACITORS 東信工業(株)
! Standard Rating
ΦD×L
(mm)
5x11 27 0.30 1.1 250 5x11 3.3 0.34 1.20 238
5x11 33 0.30 1.1 250 5x11 4.7 0.34 1.20 238
6.3x11 47 0.13 0.43 405 5x11 6.8 0.34 1.20 238
6.3x11 56 0.13 0.43 405 5x11 10 0.34 1.20 238
8x11.5 100 0.072 0.24 760 5x11 22 0.34 1.20 238
8x11.5 120 0.072 0.24 760 6.3x11 33 0.14 0.52 385
8x11.5 150 0.072 0.24 760 6.3x11 47 0.14 0.52 385
8x14 220 0.070 0.22 800 8x11.5 82 0.074 0.24 724
8x20 270 0.041 0.15 1250 8x11.5 100 0.074 0.24 724
8x20 330 0.041 0.15 1250 8x16 120 0.061 0.20 950
10x16 330 0.038 0.14 1430 10x12.5 120 0.061 0.20 979
10x20 390 0.023 0.072 1820 10x12.5 150 0.061 0.20 979
10x20 470 0.023 0.072 1820 8x20 180 0.046 0.16 1190
10x25 560 0.022 0.068 2150 10x16 180 0.042 0.14 1370
10x25 680 0.022 0.068 2150 10x16 220 0.042 0.14 1370
12.5x20 680 0.021 0.055 2360 10x25 330 0.028 0.087 1870
10x25 820 0.022 0.068 2150 12.5x20 390 0.027 0.070 2050
12.5x25 1000 0.018 0.045 2770 12.5x20 470 0.027 0.070 2050
12.5x30 1200 0.016 0.043 3290 12.5x25 560 0.023 0.061 2410
12.5x30 1500 0.016 0.043 3290 12.5x30 680 0.021 0.054 2860
12.5x35 1800 0.015 0.039 3400 12.5x35 820 0.019 0.053 2960
Capacitance
(µF)
35V (1V) 50V (1H)
Impedance
(Ω/100kHz)
+20℃ -10℃
Ripple*
(mA)
100kHz
ΦD×L
(mm)
Ripple*：Rated Ripple Current (105℃ 100kHz, MAX)
Capacitance
(µF)
Impedance
(Ω/100kHz)
+20℃ -10℃
Ripple*
(mA)
100kHz
TOSHIN KOGYO CO.,LTD.
