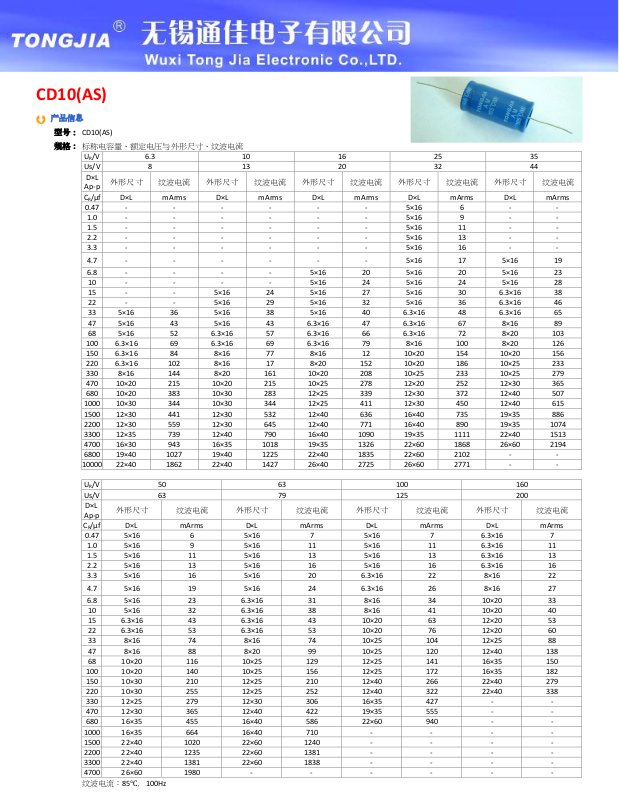

Page 1
CD10(AS)
产品信息
型号：
CD10(AS)
规格：
标称电容量、额定电压与外形尺寸、纹波电流
UR/V
6.3
10
16
25
35
Us/V
8
13
20
32
44
D×L
Ap-p
外形尺寸
纹波电流
外形尺寸
纹波电流
外形尺寸
纹波电流
外形尺寸
纹波电流
外形尺寸
纹波电流
CR/μf
D×L
mArms
D×L
mArms
D×L
mArms
D×L
mArms
D×L
mArms
0.47 - - - - - -
5×16 6 -
-
1.0 - - - - - -
5×16 9 -
-
1.5 - - - - - -
5×16
11 - -
2.2 - - - - - -
5×16
13 - -
3.3 - - - - - -
5×16
16 - -
4.7 - - - - - -
5×16
17
5×16
19
6.8 - - - -
5×16
20
5×16
20
5×16
23
10 - - - -
5×16
24
5×16
24
5×16
28
15 - -
5×16
24
5×16
27
5×16
30
6.3×16
38
22 - -
5×16
29
5×16
32
5×16
36
6.3×16
46
33
5×16
36
5×16
38
5×16
40
6.3×16
48
6.3×16
65
47
5×16
43
5×16
43
6.3×16
47
6.3×16
67
8×16
89
68
5×16
52
6.3×16
57
6.3×16
66
6.3×16
72
8×20
103
100
6.3×16
69
6.3×16
69
6.3×16
79
8×16
100
8×20
126
150
6.3×16
84
8×16
77
8×16
12
10×20
154
10×20
156
220
6.3×16
102
8×16
17
8×20
152
10×20
186
10×25
233
330
8×16
144
8×20
161
10×20
208
10×25
233
10×25
279
470
10×20
215
10×20
215
10×25
278
12×20
252
12×30
365
680
10×20
383
10×30
283
12×25
339
12×30
372
12×40
507
1000
10×30
344
10×30
344
12×25
411
12×30
450
12×40
615
1500
12×30
441
12×30
532
12×40
636
16×40
735
19×35
886
2200
12×30
559
12×30
645
12×40
771
16×40
890
19×35
1074
3300
12×35
739
12×40
790
16×40
1090
19×35
1111
22×40
1513
4700
16×30
943
16×35
1018
19×35
1326
22×60
1868
26×60
2194
6800
19×40
1027
19×40
1225
22×40
1835
22×60
2102 - -
10000
22×40
1862
22×40
1427
26×40
2725
26×60
2771 - -
UR/V
50
63
100
160
Us/V
63
79
125
200
D×L
Ap-p
外形尺寸
纹波电流
外形尺寸
纹波电流
外形尺寸
纹波电流
外形尺寸
纹波电流
CR/μf
D×L
mArms
D×L
mArms
D×L
mArms
D×L
mArms
0.47
5×16 6 5×16 7 5×16
7
6.3×16
7
1.0
5×16 9 5×16
11
5×16
11
6.3×16
11
1.5
5×16
11
5×16
13
5×16
13
6.3×16
13
2.2
5×16
13
5×16
16
5×16
16
6.3×16
16
3.3
5×16
16
5×16
20
6.3×16
22
8×16
22
4.7
5×16
19
5×16
24
6.3×16
26
8×16
27
6.8
5×16
23
6.3×16
31
8×16
34
10×20
33
10
5×16
32
6.3×16
38
8×16
41
10×20
40
15
6.3×16
43
6.3×16
43
10×20
63
12×20
53
22
6.3×16
53
6.3×16
53
10×20
76
12×20
60
33
8×16
74
8×16
74
10×25
104
12×25
88
47
8×16
88
8×20
99
10×25
120
12×40
138
68
10×20
116
10×25
129
12×25
141
16×35
150
100
10×20
140
10×25
156
12×25
172
16×35
182
150
10×30
210
12×25
210
12×40
266
22×40
279
220
10×30
255
12×25
252
12×40
322
22×40
338
330
12×25
279
12×30
306
16×35
427 - -
470
12×30
365
12×40
422
19×35
555 - -
680
16×35
455
16×40
586
22×60
940 - -
1000
16×35
664
16×40
710 - - - -
1500
22×40
1020
22×60
1240 - - - -
2200
22×40
1235
22×60
1381 - - - -
3300
22×40
1381
22×60
1838 - - - -
4700
26×60
1980 - - - - - -
纹波电流：85℃，100Hz
Page 2
特性：
额定值与特性
序
号
项目
性能
外形尺寸
1
使用温度
范围
-40～+85℃
2
标称电容
量允许偏
差
±20%
3
漏电流
CR.UR≤1000.I≤0.05CRUR(μA)或5(μA)
CR.UR＞
1000.I≤0.03CRUR(μA)+20(μA)
D
±0.5
±1.0
5
6.3
8
10
L+2
12
16
12
16
16
20
25
20
25
30
d±0.1
0.5或0.6
0.6或0.8
D
±1.0
12
16
19
22
26
L±2
20
25
30
40
30
35
40
35
40
50
40
60
60
d±0.1
0.6或0.8
0.8或1.0
4
损耗角正
切(100Hz)
UR/v
6.3
10
16
25
35
50
63
100
160
tgδ
0.30
0.25
0.15
0.10
容量＞1000μf每增加1000μf.tgδ增0.02.
5
耐久性
(+85℃)
试验时间：1000h（加额定纹波电注和直流电压）
漏电流≤序号3规定值
电容量变化率：
△C/C:≤+25％～-40%
损耗角正切：≤序号4规定值1.5倍
6
高温贮存
(+85℃)
1000小时，不施加电压
7
其它
按SJ/T10850-96
纹波电流修正系数
频率系数
额定电压(V)
f(Hz)
50.60
100
120
1K
10K
100K
CRUR(μFV)
6.3-16
-
0.80
1
1.1
1.2
1.2
25-35
≤1000
0.80
1
1.5
1.7
1.7
＞1000
0.80
1
1.2
1.3
1.3
50-100
≤1000
0.80
1
1.6
1.9
1.9
＞1000
0.80
1
1.2
1.3
1.3
160
-
0.80
1
1.3
1.5
1.6
温度系数
温度
+70℃
+85℃
系数
1.35
1
产品说明：
轴向引出，在电路中用于滤波、旁路、藕合等。
