ALTEC
R
HUMIDITY CONTROLLER TH136
INSTRUCTION MANUAL
TH13 6湿度 控制 器
使 用 说 明 书
Page 2
Humidity Controller TH136
目 录
ALTEC
1.概 述 … … … … … … … … … … … … … … … … … … … … … … … … …0 1
3.仪 器 安装 及 外形 尺 寸 …… … … … …… … … … … … … … … … … …… … …0 2
6.面 板 显 示 及 操 作 … … … … … … … … … … … … … … … … … … … … … … …0 4
7.软 件 组 态(功 能 参 数 代 码 及 含 义)… … … … … … … … … … … … … …0 6 技术 数 据 … … … … … … … … … … … … … … … … … … … … … … … … … … … …0 9
… … … …
WWW.C H I N A - A LTEC. C O M
Page 3
Humidity Controller TH136
ALTEC
一、概述
TH136湿度控制器配接进口湿敏传感器HM1500,HM1500探头适用范围广、寿命长。仪表具有测控精度高、抗干扰性 能强、功能完备、操作简单等特点。
TH136湿度控制器通过控制超声波增湿器,蒸汽增湿器或除湿器等设备,构成湿度闭环控制系统。 可广泛应用于气象、环保、烟草、制药、化工、粮库、纺织、造纸、孵化、医疗等领域的湿度控制。
二、型号定义
TH136硬件型号定义如下
TH136
可选功能
通讯功能
报警1
输出1
输出2
外型尺寸
0
BS
0
232
485
0
R
0
R
L
T
D
无
M 72* 72* 1 00mm
无可选功能
测量值变送
无通讯
RS232(3线),电气隔离,通讯距离12m
RS485(2线),电气隔离,通讯距离1.2Km
无输 出
继电 器 输 出常 开 触点 3 A/250VAC
无输 出
继电 器 输 出常 开 触点 3 A/250VAC
逻辑电平输出(20V/10mA),可驱动大功率固态继电器SSR
双向 可 控 硅过 零 输出 , 可触 发 大功 率 可控 硅 S CR
模拟量0~10mA,4~20mA,0~20mA,0~5V,1~5V,0~10V
96* 96* 1 00mm
如: TH136/R/R/0/485 表示:第1路、第2路输出为 ,无报警1 带RS485通讯功能, 的 湿度控制器 TH136M/R/R 表示:第1路、第2路输出为 ,无报警1 的湿度控制器
。
继电器 , 外型尺寸为96*96*100mm
继电器 ,外型尺寸为72*72*100mm 。
WWW.C H I N A - A LTEC. C O M
·1·
Page 4
Humidity Controller TH136
ALTEC
三、仪器安装及外形尺寸
TH136 采用抽屉式结构,控制器的电路板安装在塑料框架上,整个塑料框架可以很方便地装入塑料机箱中和
湿度控制器
从塑料机箱中取出,这使得在修理仪表时不必拆卸仪表的外部连线,只需将整个仪表机芯取出更换即可,维修维护更加方便。
TH136湿度控制器为屏式安装方式,安装时,将仪表从安装屏前面推入安装口,从安装屏后将仪表用专用安装夹具装配
好,用螺丝刀将紧固螺杆旋紧。应注意将夹具顶端顶在安装屏上。
3.1 仪器外型及安装开孔尺寸
TH136
PV
8.8.8.8.
96
TH136M
72
OP1 OP 2 RAMP AL1
ALTE C
PV
8.8.8.8.
SV
OP1 OP2 RAMP AL1
PAR
ALTEC
96
SV
8.8.8.8.
COM MAN
A/M
PAR
72
8.8.8.8.
COM MA N
A/M
TH13 6M
TH1 36
12
12
100
100
25 92
92
30
25 68
68
30
·2·
WWW.C H I N A - A LTEC. C O M
Page 5
Humidity Controller TH136

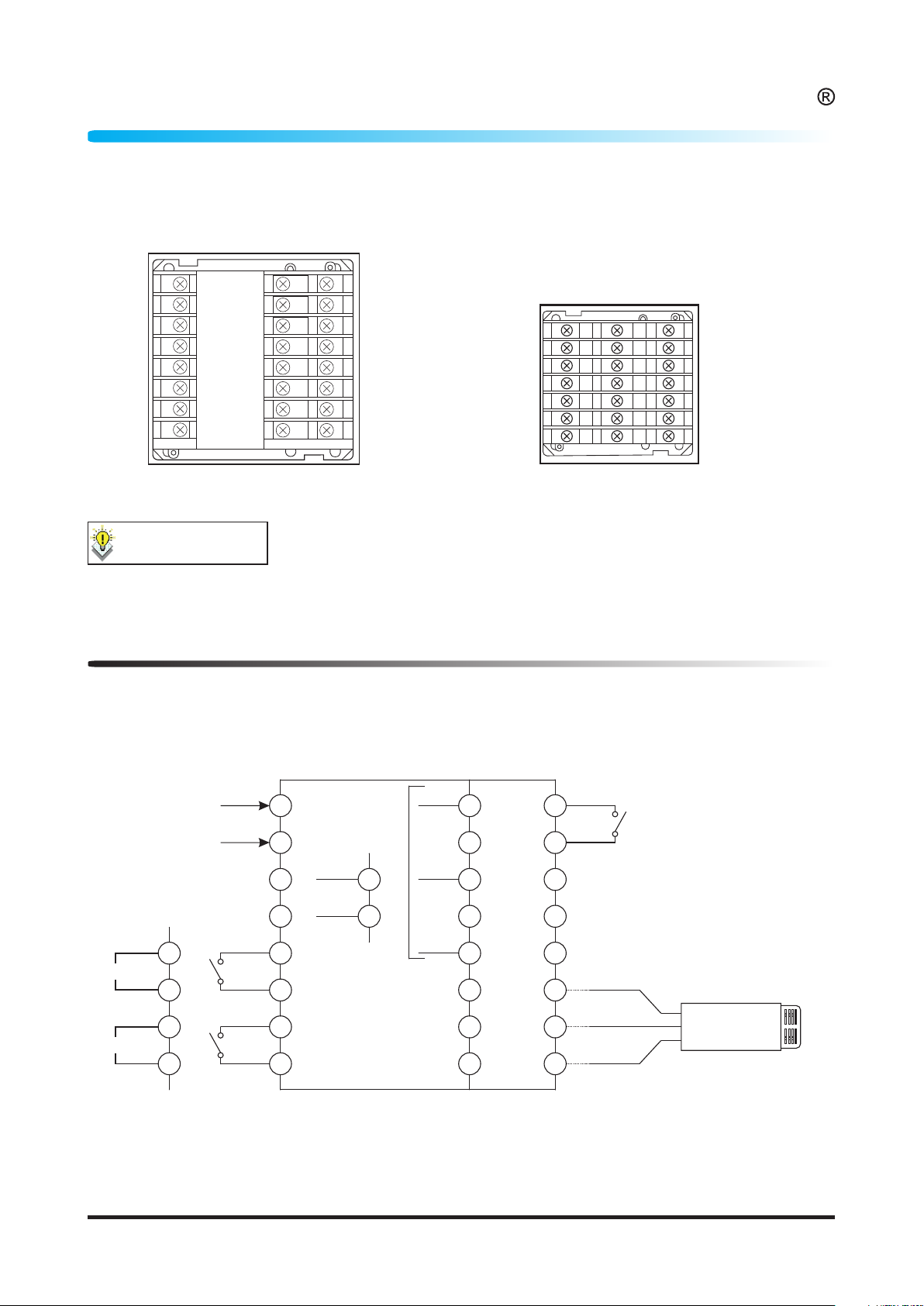

四、电气连接
4.1 底部接线端子图:
ALTEC
1
2
3
4
5
6
7
8
17
18
19
20
21
22
23
24
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
TH136 TH136M
接线 注 意事项:
输入信号线应远离仪器电源线,动力电源线,和负载线以避免产生杂讯干扰。
4.2 电气接线图
15
16
17
18
19
20
21
8
9
10
11
12
13
14
100~2 60VAC
输出OUT2
输出OUT1
电压或 电流输出
电源
5
6
7
8
-
+
-
+
继电器输出
RXD
1
17
9
报警 输 出A L1
TXD
GND
18
1919
2020
21
22
23
24
10
11
12
13
14
15
16
GND(白色)
Vin(黄色)
+5V(蓝色)
HM1500
湿度传感器
2
T/R( -)
3
T/R( +)
RS48 5
4
RS23 2
5
6
7
8
TH136电气接线图(96*96)
WWW.C H I N A - A LTEC. C O M
·3·
Page 6
Humidity Controller TH136
ALTEC
电源
100~2 60VAC
5
-
6
输出OUT2
输出OUT1
电压或 电流输出
+
7
-
8
+

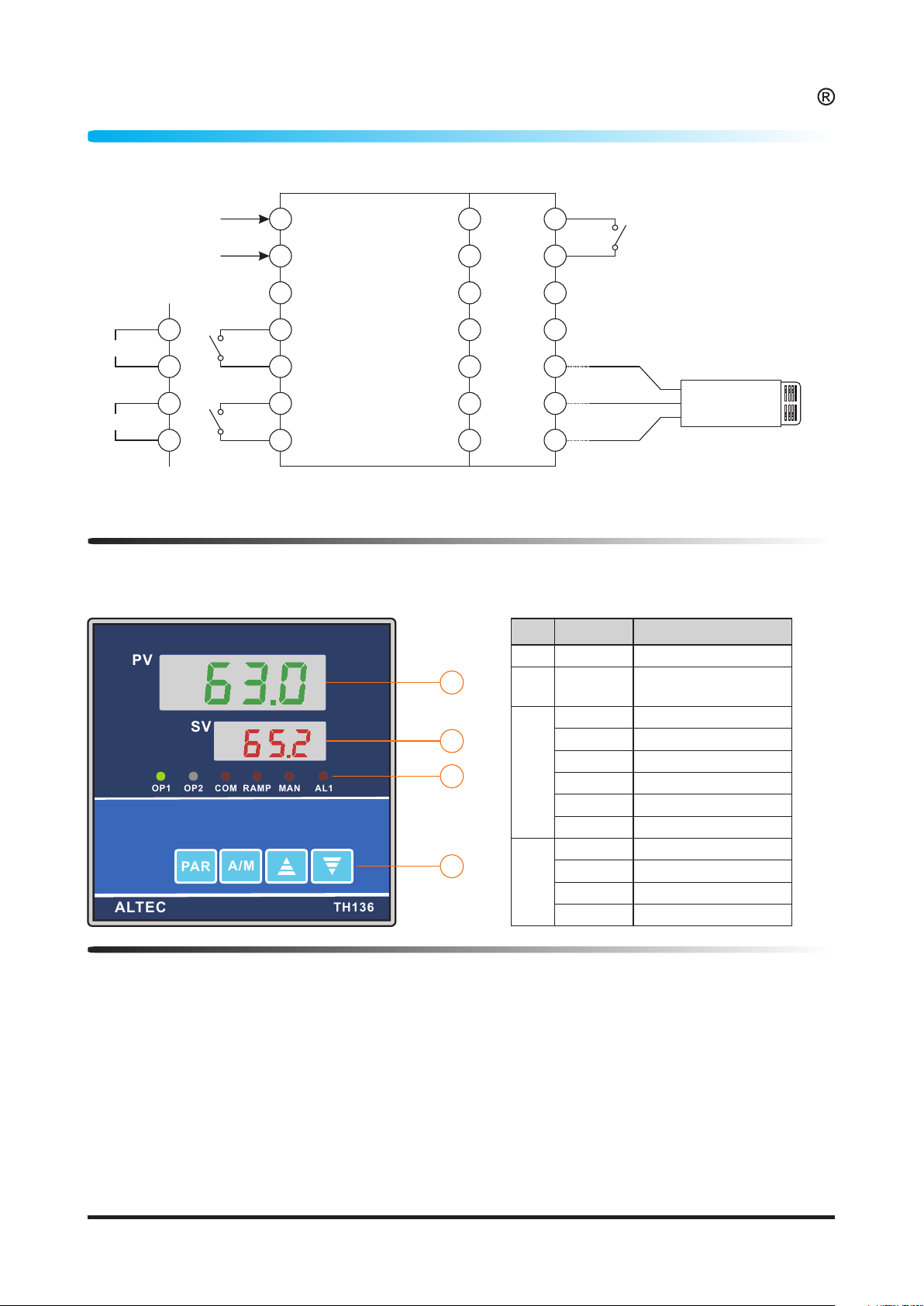

五、 面 板介绍
PV
0. . .6 3.0
SV
OP1 OP2 RAMP AL1
PAR
ALTEC
1
2
3
4
5
6
7
继电器输出
8. . .6 5.2
COM M AN
A/M
TH13 6
15
16
17
18
19
20
21
TH136M电气接线图(72*72)
序号 项目 功能说明
①
1
②
2
3
③
4
④
8
9
10
11
12
13
14
PV显示窗
SV显示窗
COM
RAMP
GND(白色)
Vin(黄色)
+5V(蓝色)
OP1
OP2
MAN
AL1
PAR
A/M
▲ ▼
报警 输 出A L1
HM1500
湿度传感器
显示 测 量 值, 参 数代 码 显示 设 定 值, 手 动输 出
值, 参 数 值 第1输出 指 示 灯 笫2输出 指 示 灯
通讯 发 送 指示 灯 曲线 运 行 指示 灯 手动 控 制 指示 灯
报警1指 示 灯
参数 设 置 键 自动 / 手 动切 换 键 数值 增 加 键 数值 减 小 键
六、面板显示及操作
6.1 面板显示
仪表面板上有两排数码管显示器,上排数码管为绿色,用于显示湿度测量值(PV)及各种参数代码,下排显示器为红色,主 要用来显示湿度设定值(SV),手动输出值及各种参数值。 仪表上电时,上行显示器显示仪表的基本型号,下行显示器显示仪表的软件版本号(对客户定制的仪表,客户应特别留意
软件版本号,以便今后订购)。 当仪表处于手动控制方式时(MAN指示灯亮),下行显示器将显示输出功率值。 仪表面板上共有5个LED指示灯,分别为OP1(绿色),OP2(绿色),COM(红色),MAN(红色),AL1(红色).这5个指示灯可 以分别指示仪表的各种工作状态:OP1用来指示输出1的工作状态,OP2用来指示输出2的工作状态,AL1用来指示报警1的工 作状态,COM指示灯用来指示仪表的通讯状态,当仪表发送数据时,COM指示灯亮。MAN指示灯用来指示仪表的自动/手动 工作状态。
·4·
WWW.C H I N A - A LTEC. C O M
Page 7
Humidity Controller TH136
ALTEC
6.2 设定值的修改
在自动控制方式下,仪表的上行显示器显示湿度测量值(PV),下行显示器显示湿度测量值(SV),按▲键或▼键可修改设 定值。
6.3 调节参数显示及修改
当仪表处于测量值/设定值(PV/SV)显示状态,连续按下PAR键3秒钟,仪表将进入参数修改模式,仪表上行显示器显示 出第一个参数的代码,下行显示器显示出该参数的值,这时用▲键或▼键可修改该参数的值,修改完毕,再按一下PAR键,仪表 将按顺序显示下一个参数的代码及该参数的值,同时,修改的数据已保存在仪表的存储器中。 显示完最后一个参数或在16秒钟内无按键操作,仪表将回到测量值/设定值(PV/SV)显示状态。
6.4 调节参数代码及含义
序号 参数 代 码
1
2
3
4
5
6
7
8
9 加湿动 作 周 期
10
TVNE
AL 1
AL2
KYS 1
KYS2
PROP
INT.T
DER.T
X.<T
LOC
参数名称 调整范围 说 明
PID自整 定
第1报警 值
第2报警 值
第1报警 回 差 值
第2报警 回 差 值
比例 带
积分 时 间
微分 时 间
组态 密 码
0FF ON
0.1~1 00.0 R H%
0.1~1 00.0 R H%
0.1~1 0.00 R H%
0.1~1 0.00 R H%
0.1~1 00.0 R H%
0FF, 1 秒~8000
0FF, 1 秒~999
0.1~2 40.0秒
0~999 9
停止 PID自 整定 启动 PID自 整定
☆可 选 功 能
当(T RL 设 置 为P , D时显 示
调节参数说明:
1. 调节参数PROP,INT.T,DER.T
当控制方式选择ON.OFF控制方式时,PROP(比例带)作为控制回差使用,直接影响控制精度,用户应根据对系统的
控制要求对比例带进行正确设置,比例带太小,动作过于频繁,影响继电器使用寿命;比例带太大,会降低控制精度。
当控制方式选择PID控制方式时,PROP(比例带),INT.T(积分时间),DER.T(微分时间),RELC(除湿系数)4个参数是调节
参数,直接影响控制精度。在PID自整定过程中,能整定出PROP(比例带),INT.T(积分时间),DER.T(微分时间)3个参数。
比例带越小,系统反应越快,但易产生振荡;比例带越大,系统反应越慢,系统越稳定。 积分时间越小,系统反应越快,但易产生振荡;积分时间越大,系统反应越慢,系统越稳定。
当积分时间(INT.T),微分时间(DER.T)设为OFF时,为比例控制方式,输出功率与控制偏差成比例关系。
2. 输出动作周期参数KC.T
应根据所选择的执行器的特性对动作周期KC.T,进行正确设置,如果动作周期设置太短,容易减少继电器触点的使用寿
命;如果动作周期设置太长,则会降低控制精度。 如采用固态继电器或可控硅作输出,动作周期可设置为2秒,采用继电器输出时,动作周期应大于或等于20秒。
WWW.C H I N A - A LTEC. C O M
·5·
Page 8
Humidity Controller TH136

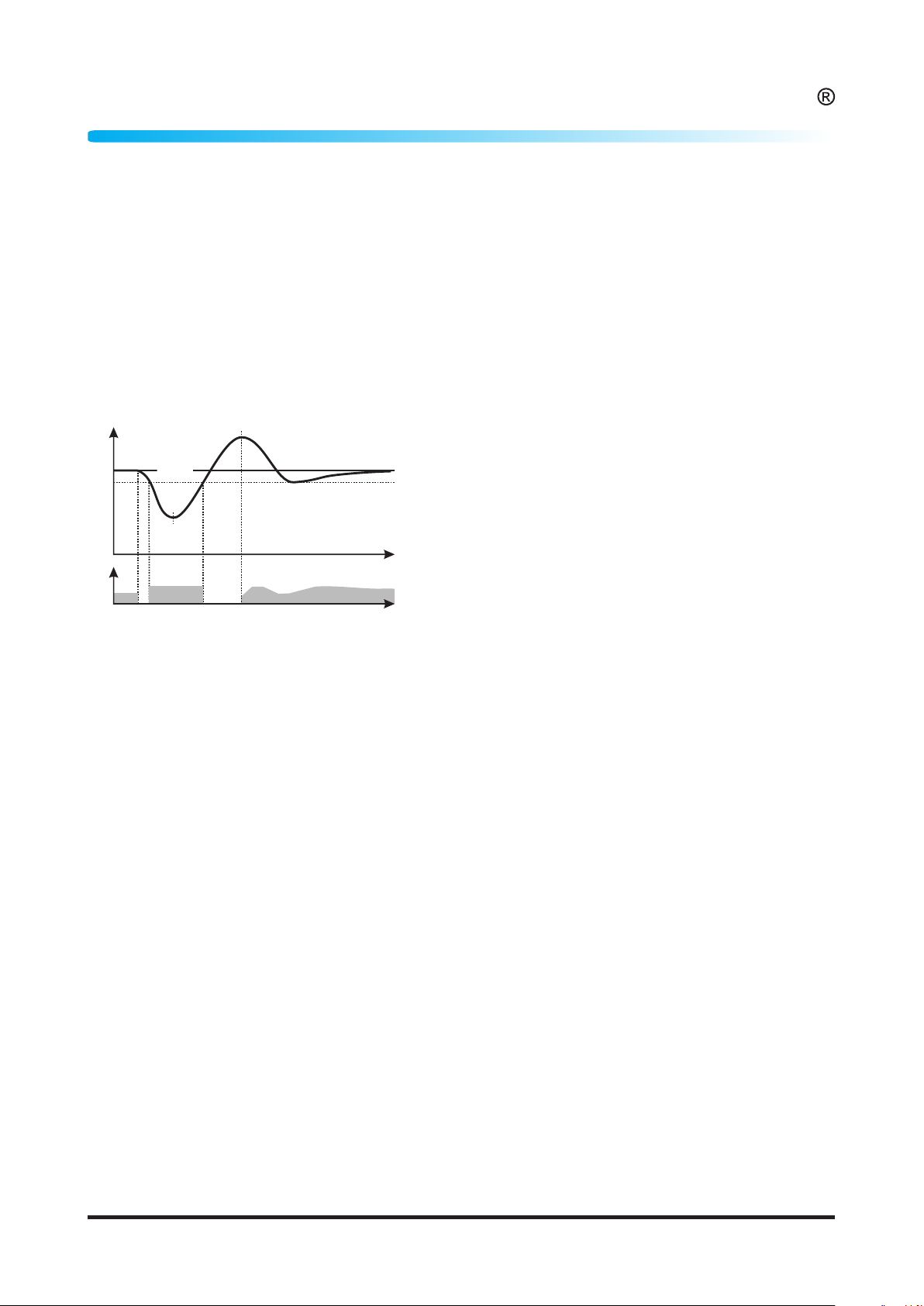

3 PID自整定
.
当控制方式选择PID控制方式时,仪表投入正式运行前,应设置最佳 调节参数(比例带 ,积分时间 ,微分时间
PID PROP INT.T
ALTEC
DER.T),只有设置了系统的最佳PID调节参数,才能实现理想的控制精度。
从理论上说,系统在不同设定值上的最佳PID参数值不完全相同,因此在启动PID自整定前,应将设定值(SV)设置为用户 需要精确控制的设定值。
当仪表处于自动控制方式,将PID自整定参数(参数代码为TVNE)设置为ON,则将启动PID自整定运行,此时在仪表的下行
显示器中,PID自整定参数代码TVNE和设定值将出现交替显示。
系统在PID自整定过程中,执行位式调节,测量值将出现振荡,经过1.5个振荡周期后,完成PID自整定,此时,PID自整定参
数代码TVNE将不会在仪表的下行显示器中与设定值交替显示。根据振荡的周期及振幅,仪表将计算出最佳的PID调节参数
PV
PV2
(比例带 ,积分时间 ,微分时间 ),并将其存储在仪表
PROP INT.T DER.T
的电可擦存储器中。
CP
setpo in t
在PID自整定过程中,将PID自整定(参数代码为TVNE)设置
为0FF,将中止PID自整定过程。
PV1
如果在PID自 整 定 过 程 中 ,系统不能出现振荡 响 应 ,那 么 PID自 整 定 将 不 能 成 功 完 成 。 根 据 各 个 系 统 的 响 应 周 期 不
Out put
100 %
0%
Self-tuning from setpoint --heating process
同,PID自整定需要的时间可从数秒至数小时不等,PID自整定需 要的时间与用户系统有关,与仪表无关。
在PID自整定过程中,请不要修改设定值,因为每修改一次 设定值相当 于 重 新 启动一次PID自 整 定 ,延 长PID自整定的 时 间。
七、软件组态(功能参数代码及含义)
TH136仪表在使用前,应对其输入、输出及其它软件功能参数正确设置,只有配置好参数的仪表才能投入使用。用户在 订货时可注明仪表的输入、输出规格及要求,我公司或销售代理可按用户要求正确设置参数。
将组态密码设置为808(参数代码为 ),当仪表处于测量值/设定值(PV/SV)显示状态,按下PAR键和 键保持3秒钟 (先按下PAR键不松开,再按下 键保持3秒钟)仪表可进入软件组态菜单,仪表上行显示器显示出第一个参数的代码,下行显示 器显示出该参数的值,这时用 键或 键可修改该参数的值,修改完毕,再按一下PAR键仪表将按顺序显示下一个参数的代码
▲
▲ ▼
及该参数的值,同时,修改的数据已保存在仪表的存储器中。 显示完最后一个参数或在16秒钟内无按键操作,仪表将回到测量值/设定值(PV/SV)显示状态。
LOC ▲
组态完成后,应将组态密码参数(参数代码LOC)设置为808以外的其它数据,以保护参数不被现场操作人员无意修改。
·6·
WWW.C H I N A - A LTEC. C O M
Page 9
Humidity Controller TH136

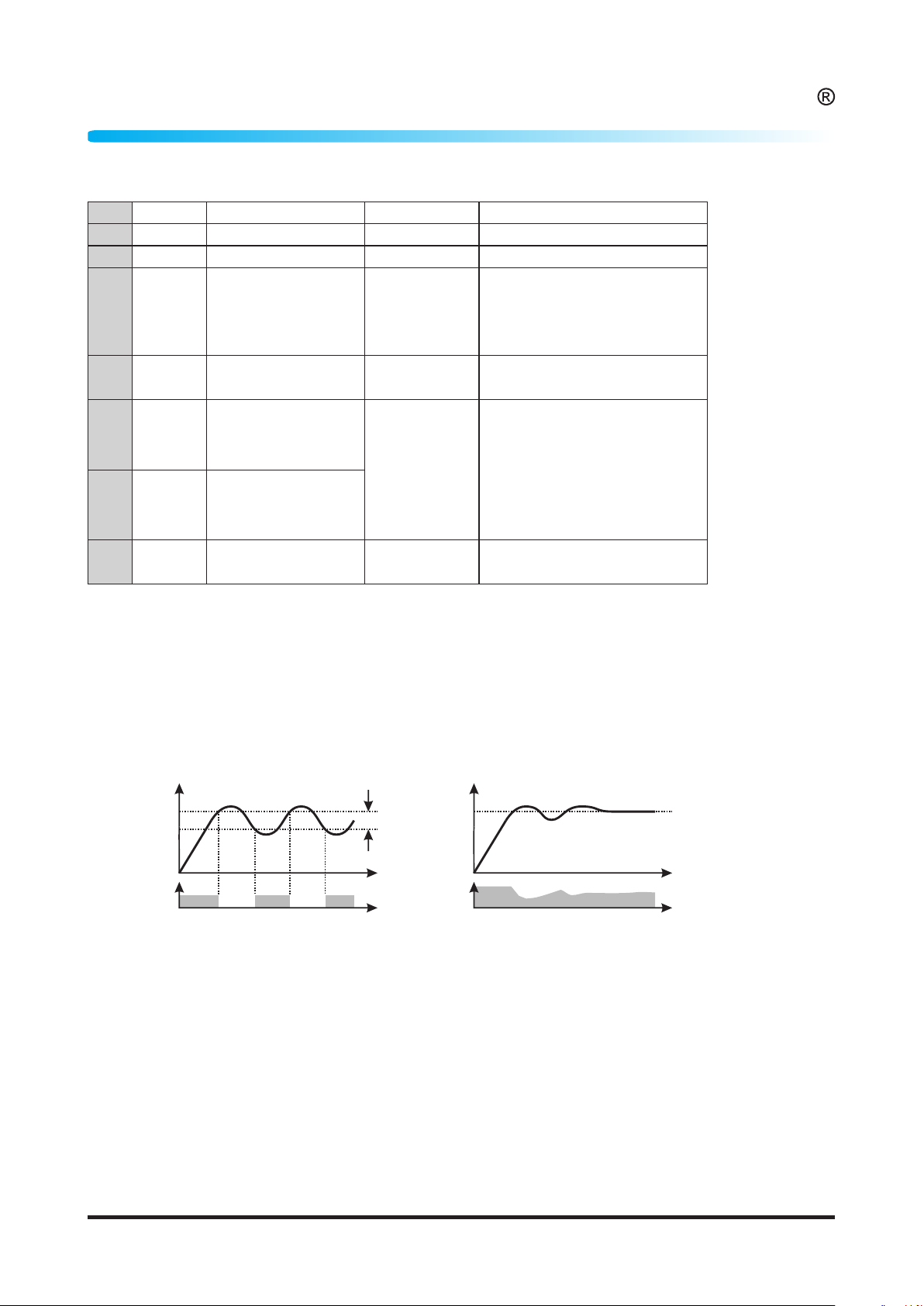

TH136功能参数代码及含义:
序号 参数代码 参 数 名 称 调 整 范 围 说 明
1
0FST
2
ADDR
3
BAVD
4
(TRL
输入信号的误差修正值
本机通 讯 地 址
通讯 波 特 率
调节 方 式
-9.99~10.00
00~99
1200 2400 4800 9600
19.2
0N.0F P ,D
开关 调 节( ON . OF F调节) 比例 积 分 微分 调 节(P , D调节)
ALTEC
5
ALO1
6
ALO2
7
ACT
第1报警输出模式
(AL1)
第2报警输出模式
(AL1)
控制 方 式
0FF K ,AL LOAL KDA LDA DA0 NDA0
REV D ,R
无报警 超上限报 警 欠下限报 警 超上偏差 报 警 欠下偏差 报 警 偏差外报 警 偏差内报 警
反控 制 正控 制
软件组态参数说明:
7.1 调节方式参数 (TRL
调节方式((TRL)可设置为两位式控制方式(ON.0FF)或P,D控制方式。 两位式控制方式主要用于对控制精度要求不太高的应用场合,当选用两位式控制方式时,加热比例带(PROP)作为控制回
差使用。 P,D控制方式主要用于控制精度要求高的场合使用。
PV PV
SP SP
PROP
Out put Out put
100 % 100 %
0% 0%
On/Off 控制方式 PID 控制方式
7.2 控制方式参数ACT
当ACT设置为REV时,控制方式为反作用控制,指当仪表输入信号增大时,调节输出趋向减小的控制。
如在加湿控制系统中,控制方式应选择反作用控制。
当ACT设置为D ,R时,控制方式为正作用控制,指当仪表输入信号增大时,调节输出趋向增大的控制。 如在除湿控制系统中,控制方式应选择正作用控制。
7.3 可选功能
1. 0~20mA或4~20mA模拟量输出模块;
2. 湿度测量值变送功能;
3. 自动/手动切换功能; ……
WWW.C H I N A - A LTEC. C O M
·7·
Page 10
Humidity Controller TH136
ALTEC

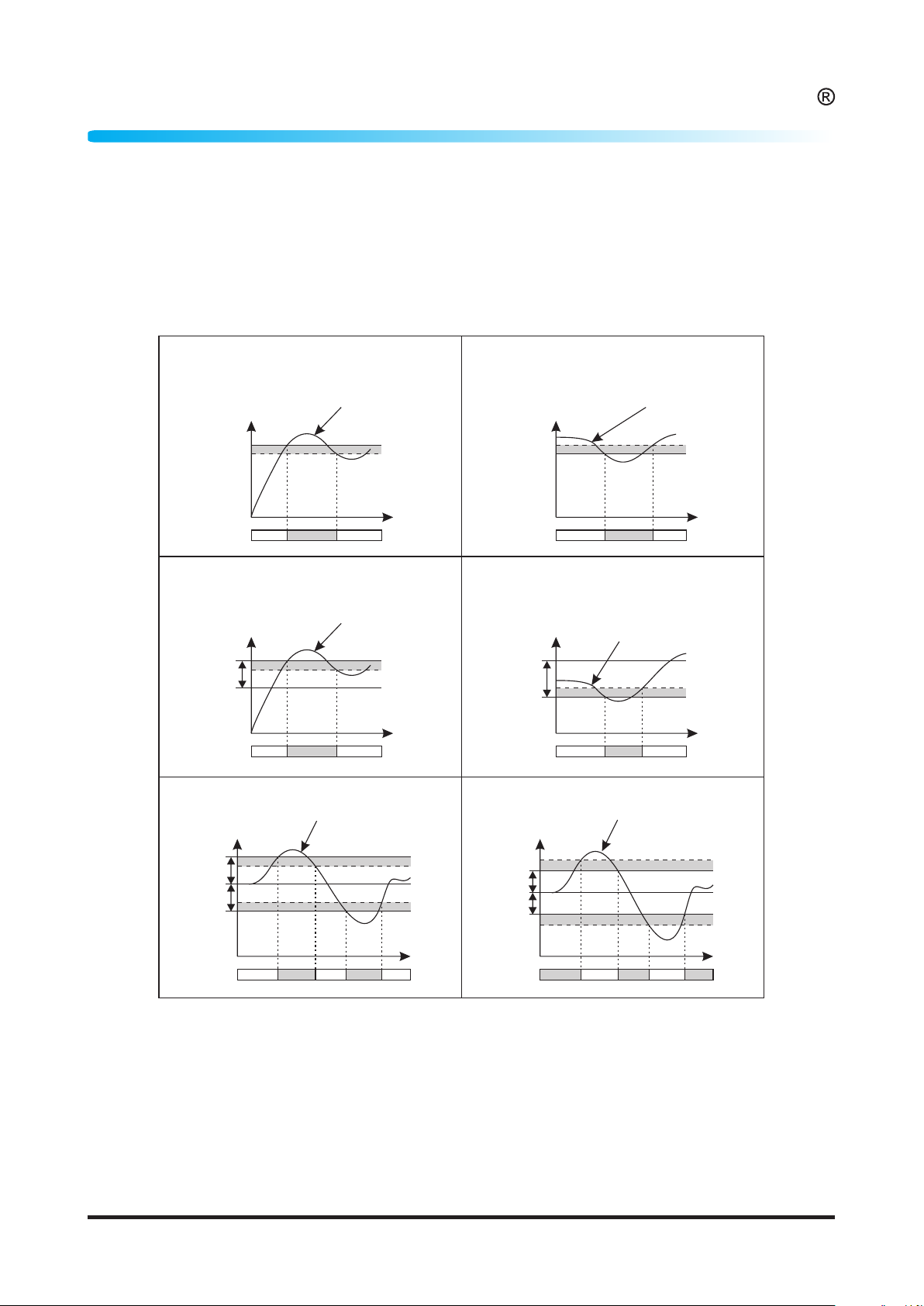

7.4 报警 参数ALO1,ALO2
模式
报警1(ALO1),报警2(ALO2)可以选择6种报警方式,K ,AL,LOAL,KDA,LDA,DA0,NDA0,各种报警方式含义如下表所示。
报警的动作回差KYS 1,KYS2: 测量值(PV)在报警值附近时,因输入的波动等关系,报警继电器接点常发生反复动作,设定 报警的动作回差,即可防止继电器的反复动作。
当报警1,报警2选择 方式时,报警1,报警2可作为除湿控制输出;
当报警1,报警2选择 方式时,报警1,报警2可作为加湿控制输出。
超上 限 报 警( K , AL)
报警值AL1,AL2
超上 偏 差 报 警( K DA)
偏差值AL1,AL2 设定值(SV)
报警指示灯
测量值(PV)
报警值
超上偏差报警
欠下偏差报警
测量值(PV)
△
△
▲
测量值(PV)
亮灯熄灯 熄灯
测量值(PV)
动作回差
时间
动作回差
欠下 限 报 警( L OAL)
测量值(PV)
报警值AL1,AL2
△
报警指示灯
欠下 偏 差 报 警( L DA)
测量值(PV)
报警值
▲
△
设定值(SV)
偏差值AL1,AL2
测量值(PV)
亮灯熄灯
测量值(PV)
动作回差
时间
熄灯
动作回差
时间
报警指示灯
亮灯熄灯 熄灯
报警指示灯
偏差 外 报 警( D A0) 偏差 内 报 警( N DA0)
测量值(PV)
亮灯熄灯 熄灯 亮灯 熄灯
动作回差
偏差值AL1,AL2
设定值(SV)
动作回差
时间 时间
偏差值AL1,AL2
报警值
报警值
报警指示灯
△
▲
△
报警值
偏差值AL1,AL2
设定值(SV)
偏差值AL1,AL2
报警值
报警指示灯
测量值(PV) 测量值(PV)
△
▲
△
熄灯
亮灯熄灯
测量值(PV)
亮灯 熄灯 熄灯亮灯 亮灯
时间
动作回差
动作回差
·9·
·8·
WWW.C H I N A - A LTEC. C O MWWW.C H I N A - A LTEC. C O M
Page 11
Humidity Controller TH136
技术数据
ALTEC
测量精度
采样周期
输 入
分 辨 率
测量范围
输 出
报 警
调节算法
数字通讯
电 源
环 境
外形尺寸
±3% RH
125ms
HM1500湿度传感器
0. H1% R
0 ~99 % R.0 .9 H
继电器,常开触点(max.250VAC,3A) 逻辑电平,20V/10mA,可触发大功率SSR 可控硅过零触发,可触发大功率单向、双向可控硅 模拟量,0~10mA,4~20mA,0~20mA或0~5V,1~5V,0~10V
继电器,常开触点(max.250VAC,3A) 报警方式,上、下限报警,偏差报警
开关调节(ON/OFF) 比例,积分,微分调节(PID),PID自整定
RS485(2线),RS232(3线)
电压范围:85~264VAC;45/60Hz
工作温度:0~50℃,相对湿度≤100%
96mm×96mm×100mm(W×H×D) 72mm×72mm×100mm(W×H×D)
