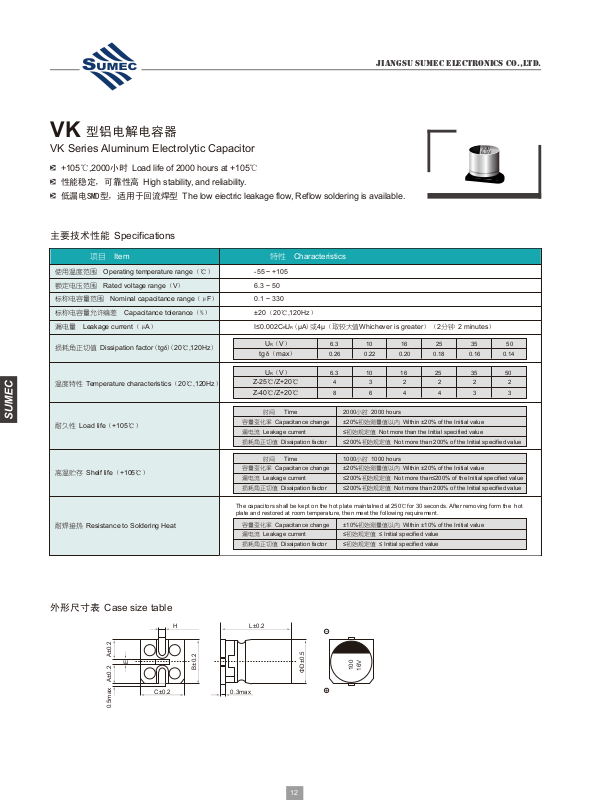

Page 1
JIANGSU SUMEC ELECTRONICS CO.,LTD.
VK
型铝电解电容器
VK Series Aluminum Electrolytic Capacitor
+105℃,2000小时 Load life of 2000 hours at +105℃
性能稳定，可靠性高 High stability, and reliability.
低漏电SMD型，适用于回流焊型 The low eiectric leakage flow, Reflow soldering is available.
主要技术性能 Specifications
项目 Item
使用温度范围 Operating temperature range（℃） -55 ~ +105
额定电压范围 Rated voltage range（V）
标称电容量范围 Nominal capacitance range（μF）
标称电容量允许编差 Capacitance tolerance（%）
漏电量 Leakage current（μA）
损耗角正切值 Dissipation factor (tgδ)(20℃,120Hz)
温度特性 Temperature characteristics（20℃,120Hz）
耐久性 Load life（+105℃）
特性 Characteristics
6.3 ~ 50
0.1 ~ 330
±20（20℃,120Hz）
I≤0.002CRUR (μA)或4μ（取较大值Whichever is greater）（2分钟 2 minutes）
UR（V）
tg δ（max）
UR（V）
Z-25℃/Z+20℃
Z-40℃/Z+20℃
时间 Time
容量变化率 Capacitance change
漏电流 Leakage current
损耗角正切值 Dissipation factor
6.3 10 16 25 35 50
0.26 0.22 0.20 0.18 0.16 0.14
6.3 10 16 25 35 50
4
8
3 2 2 2 2
6 4 4 3 3
2000小时 2000 hours
±20%初始测量值以内 Within ±20% of the Initial value
≤初始规定值 Not more than the Initial specified value
≤200%初始规定值 Not more than 200% of the Initial specified value
330
6.3V
高温贮存 Shelf life（+105℃）
耐焊接热 Resistance to Soldering Heat
外形尺寸表 Case size table
E
A±0.2 A±0.2
C±0.2
0.5max
时间 Time
容量变化率 Capacitance change
漏电流 Leakage current
损耗角正切值 Dissipation factor ≤200%初始规定值 Not more than 200% of the Initial specified value
The capacitors shall be kept on the hot plate maintalned at 250℃for 30 seconds. After removing form the hot
plate and restored at room temperature, then meet the following requirement.
容量变化率 Capacitance change
漏电流 Leakage current
损耗角正切值 Dissipation factor ≤初始规定值 ≤ Initial specified value
H
B±0.2
L±0.2
ΦD±0.5
0.3max
1000小时 1000 hours
±20%初始测量值以内 Within ±20% of the Initial value
≤200%初始规定值 Not more than≤200% of the Initial specified value
±10%初始测量值以内 Within ±10% of the Initial value
≤初始规定值 ≤ Initial specified value
100
16V
12
Page 2
JIANGSU SUMEC ELECTRONICS CO.,LTD.
VK
型铝电解电容器
VK Series Aluminum Electrolytic Capacitor
（mm）
D
L
A
B
C
E
H 0.5~0.8 0.8~1.1
标称电容量、额定电压与外形尺寸对应表 Nominal capacitance, rated voltage and case size table
0.1
0.22
0.33
0.47
1
2.2
3.3
4.7
10
22
33
47
100
220
330
*额定纹波电流 I~Rated ripple current（105℃,120Hz）
Φ4
5.4
1.8
4.3
4.3
1.0
UR（V）
CR（μF）
（0R1）
（R22）
（R33）
（R47）
（010）
（2R2）
（3R3）
（4R7）
（100）
（220）
（330）
（470）
（101）
（221）
（331）
Φ5
5.4
2.1
5.3
5.3
1.3
ΦDxL(mm) ΦDxL(mm) ΦDxL(mm) ΦDxL(mm)
4x5.4
6.3x5.4
6.3x5.4
6.3x5.4
8x6.5
8x6.5
Φ6.3
5.4
2.4
6.6
6.6
2.2
6.3（0J） 35（1V）10（1A） 16（1C） 25（1E）
I~（mA） I~（mA） I~（mA） I~（mA）
23
37
40
57
88
136
Φ8
6.5
2.9
8.3
8.3
3.1
5x5.4 27
6.3x5.4
6.3x5.4
8x6.5
8x6.5
4x5.4
6.3x5.4
37
6.3x5.4
41
6.3x5.4
64 8x6.3
108
4x5.4 13
20
6.3x5.4 24
37
6.3x5.4
40
6.3x5.4
56
8x6.3
86 8x6.3
36
44
52
90
ΦDxL(mm)
4x5.4
6.3x5.4
6.3x5.4
8x6.5
8x6.5
I~（mA）
14
29
46
56
66
50（1H）
ΦDxL(mm)
4x5.4 1.0
4x5.4 2.0
4x5.4 3.0
4x5.4 4.0
4x5.4 8.0
4x5.4 11
4x5.4 13
6.3x5.4
6.3x5.4
8x6.5
8x6.5
I~（mA）
20
33
52
71
额定纹波电流的频率系数 Frequency coefficient of rated ripple current
频率
Frequency(Hz)
系数
Coefficient
50
0.70
120
1.00
300
1.17
1K
1.36
≥10K
1.50
13
