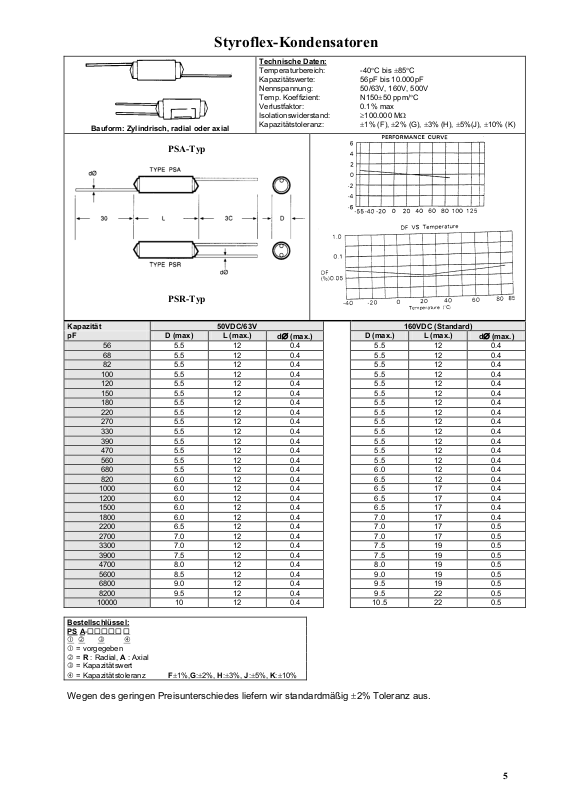

Styroflex-Kondensatoren
Bauform: Zylindrisch, radial oder axial
Technische Daten:
Temperaturbereich: -40°C bis ±85°C
Kapazitätswerte: 56pF bis 10.000pF
Nennspannung: 50/63V, 160V, 500V
Temp. Koeffizient: N150±50 ppm/°C
Verlustfaktor: 0.1% max
Isolationswiderstand: ≥100.000 MΩ
Kapazitätstoleranz: ±1% (F), ±2% (G), ±3% (H), ±5%(J), ±10% (K)
PSA-Typ
PSR-Typ
Kapazität 50VDC/63V 160VDC (Standard)
pF D (max) L (max.)
56 5.5 12 0.4 5.5 12 0.4
68 5.5 12 0.4 5.5 12 0.4
82 5.5 12 0.4 5.5 12 0.4
100 5.5 12 0.4 5.5 12 0.4
120 5.5 12 0.4 5.5 12 0.4
150 5.5 12 0.4 5.5 12 0.4
180 5.5 12 0.4 5.5 12 0.4
220 5.5 12 0.4 5.5 12 0.4
270 5.5 12 0.4 5.5 12 0.4
330 5.5 12 0.4 5.5 12 0.4
390 5.5 12 0.4 5.5 12 0.4
470 5.5 12 0.4 5.5 12 0.4
560 5.5 12 0.4 5.5 12 0.4
680 5.5 12 0.4 6.0 12 0.4
820 6.0 12 0.4 6.5 12 0.4
1000 6.0 12 0.4 6.5 17 0.4
1200 6.0 12 0.4 6.5 17 0.4
1500 6.0 12 0.4 6.5 17 0.4
1800 6.0 12 0.4 7.0 17 0.4
2200 6.5 12 0.4 7.0 17 0.5
2700 7.0 12 0.4 7.0 17 0.5
3300 7.0 12 0.4 7.5 19 0.5
3900 7.5 12 0.4 7.5 19 0.5
4700 8.0 12 0.4 8.0 19 0.5
5600 8.5 12 0.4 9.0 19 0.5
6800 9.0 12 0.4 9.5 19 0.5
8200 9.5 12 0.4 9.5 22 0.5
10000 10 12 0.4 10.5 22 0.5
Bestellschlüssel:
PS A-
c d e f
c = vorgegeben
d = R : Radial, A : Axial
e = Kapazitätswert
f = Kapazitätstoleranz F±1%,G:±2%, H:±3%, J:±5%, K:±10%
d∅ (max.)
Wegen des geringen Preisunterschiedes liefern wir standardmäßig ±2% Toleranz aus.
D (max.) L (max.)
d∅ (max.)
5
