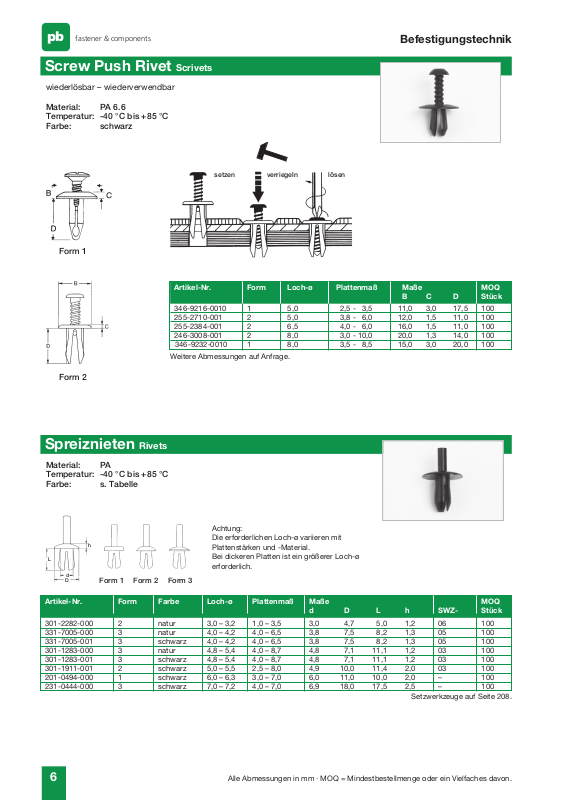

Page 1
fastener & components
pb
Befestigungstechnik
Screw Push Rivet
wiederlösbar – wiederverwendbar
Material: PA 6.6
Temperatur: -40 °C bis +85 °C
Farbe: schwarz
Form 1
Scrivets
etzen
s
Artikel-Nr. Form Loch-ø Plattenmaß Maße MOQ
346-9216-0010 1 5,0 2,5 - 3,5 11,0 3,0 17,5 100
255-2710-001 2 5,0 3,8 - 6,0 12,0 1,5 11,0 100
255-2384-001 2 6,5 4,0 - 6,0 16,0 1,5 11,0 100
246-3008-001 2 8,0 3,0 - 10,0 20,0 1,3 14,0 100
346-9232-0010 1 8,0 3,5 - 8,5 15,0 3,0 20,0 100
Weitere Abmessungen auf Anfrage.
erriegeln lösen
v
BC D Stück
Form 2
Spreiznieten
Rivets
Material: PA
Temperatur: -40 °C bis +85 °C
Farbe: s. Tabelle
Achtung:
h
L
d
D
Artikel-Nr. Form Farbe Loch-ø Plattenmaß Maße MOQ
301-2282-000 2 natur 3,0 – 3,2 1,0 – 3,5 3,0 4,7 5,0 1,2 06 100
331-7005-000 3 natur 4,0 – 4,2 4,0 – 6,5 3,8 7,5 8,2 1,3 05 100
331-7005-001 3 schwarz 4,0 – 4,2 4,0 – 6,5 3,8 7,5 8,2 1,3 05 100
301-1283-000 3 natur 4,8 – 5,4 4,0 – 8,7 4,8 7,1 11,1 1,2 03 100
301-1283-001 3 schwarz 4,8 – 5,4 4,0 – 8,7 4,8 7,1 11,1 1,2 03 100
301-1911-001 2 schwarz 5,0 – 5,5 2,5 – 8,0 4,9 10,0 11,4 2,0 03 100
201-0494-000 1 schwarz 6,0 – 6,3 3,0 – 7,0 6,0 11,0 10,0 2,0 – 100
231-0444-000 3 schwarz 7,0 – 7,2 4,0 – 7,0 6,9 18,0 17,5 2,5 – 100
Form 1 Form 2 Form 3
Die erforderlichen Loch-ø variieren mit
Plattenstärken und -Material.
Bei dickeren Platten ist ein größerer Loch-ø
erforderlich.
dDLhSWZ- Stück
Setzwerkzeuge auf Seite 208.
6
Alle Abmessungen in mm · MOQ = Mindestbestellmenge oder ein Vielfaches davon.
