长沙太阳人电子有限公司
SMS2501 使用说明书
◆SMS2501 液晶显示模块的概述：
SMS2501 数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 25 位数字及 19 段提示符及
14 个小数点，低功耗，与 MCU 单片机采用三线式串口连接，广泛应用于银行辅助仪表。
◆SMS2501 液晶显示模块的主要技术参数：
显示容量: 25 位数字+19 段提示符+14 个小数点
模块工作电压: 4.8～5.2V 最佳工作电压: 5.0V
工作电流: 2.5mA
字高: 12.0mm 环境相对湿度: <85％
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 三线式串行接口（A 型）
◆SMS2501 液晶显示模块的接口信号说明：
1 LOAD1: 片选 1 信号输入 2 VSS: 电源地
3 DI: 串行数据输入 4 CLK: 串行移位脉冲输入
5 LOAD2: 片选 2 信号输入 6 VDD: 电源正极

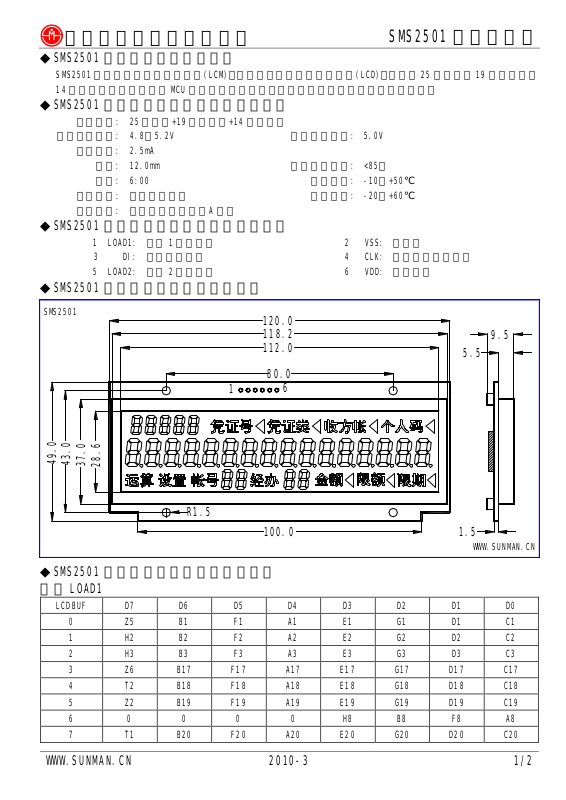

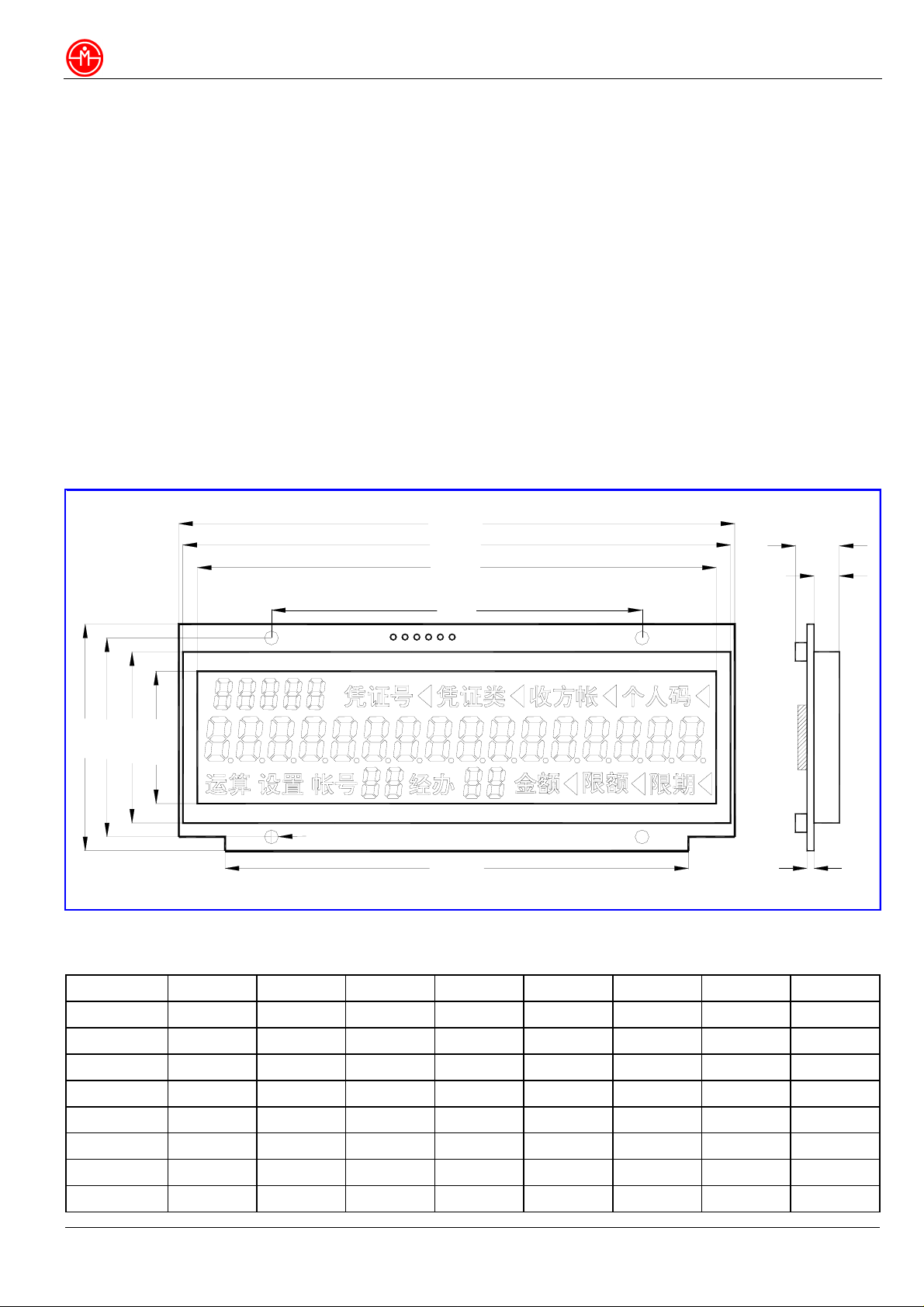

◆SMS2501 液晶显示模块的外形尺寸：
SMS2501
49.0
43.0
37.0
28.6
1
5
.
1
R
120.0
118.2
112.0
80.0
6
100.0
9.5
5.5
1.5
WWW.SUNMAN.CN
◆SMS2501 液晶显示模块的地址映射表：
对应 LOAD1
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0 Z5 B1 F1 A1 E1 G1 D1 C1
1 H2 B2 F2 A2 E2 G2 D2 C2
2 H3 B3 F3 A3 E3 G3 D3 C3
3 Z6 B17 F17 A17 E17 G17 D17 C17
4 T2 B18 F18 A18 E18 G18 D18 C18
5 Z2 B19 F19 A19 E19 G19 D19 C19
6 0 0 0 0 H8 B8 F8 A8
7 T1 B20 F20 A20 E20 G20 D20 C20
WWW.SUNMAN.CN 2010-3 1/2
Page 2
长沙太阳人电子有限公司
8 Z1 B21 F21 A21 E21 G21 D21 C21
9 H4 B4 F4 A4 E4 G4 D4 C4
10 H5 B5 F5 A5 E5 G5 D5 C5
11 H6 B6 F6 A6 E6 G6 D6 C6
12 H7 B7 F7 A7 E7 G7 D7 C7
13 1 1 1 1 E8 G8 D8 C8
SMS2501 使用说明书
对应 LOAD2
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
14 Z9 B25 F25 A25 E25 G25 D25 C25
15 T5 B24 F24 A24 E24 G24 D24 C24
16 Z8 B23 F23 A23 E23 G23 D23 C23
17 Z7 B22 F22 A22 E22 G22 D22 C22
18 H9 B9 F9 A9 E9 G9 D9 C9
19 H10 B10 F10 A10 E10 G10 D10 C10
20 0 0 0 0 Z4 T4 Z3 T3
21 H11 B11 F11 A11 E11 G11 D11 C11
22 H12 B12 F12 A12 E12 G12 D12 C12
23 H13 B13 F13 A13 E13 G13 D13 C13
24 H14 B14 F14 A14 E14 G14 D14 C14
25 H15 B15 F15 A15 E15 G15 D15 C15
26 H16 B16 F16 A16 E16 G16 D16 C16
27 1 1 1 1 Z10 T6 Z11 T7
◆标志对应图：
Z1 T1 Z2 T2 Z3 T3 Z4 T4
凭证号 凭证类 收方帐 个人码
Z5 Z6 Z7 Z8 Z9 T5 Z10 T6 Z11 T7
运算 设置 帐号 经办 金额 限额 限期
◆参考网页：http://www.sunman.cn/lcm/product/SMS2501.html
WWW.SUNMAN.CN 2010-3 2/2
