长沙太阳人电子有限公司
SMS1208D 使用说明书
◆SMS1208D 液晶显示模块的概述：
SMS1208D 数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 12 位数字及 11 段提示符
及 3 个时间分隔符及 6 个小数点，低功耗，与 MCU 单片机采用三线式串口连接，广泛应用于电话计费器，智能
显示仪表。
◆SMS1208D 液晶显示模块的主要技术参数：
显示容量: 12 位数字+11段提示符+3 个时间分隔符+6 个小数点
模块工作电压: 4.8～5.2V 最佳工作电压: 5.0V
工作电流: 1.0mA
字高: 10.0mm 环境相对湿度:
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式:
三线式串行通讯(A 型)
RH<85%
◆SMS1208D 液晶显示模块的接口信号说明：
1 VDD: 电源正极 2 CLK: 串行移位脉冲输入
3 LOAD: 片选信号输入 4 DI: 串行数据输入
5 VSS: 电源地

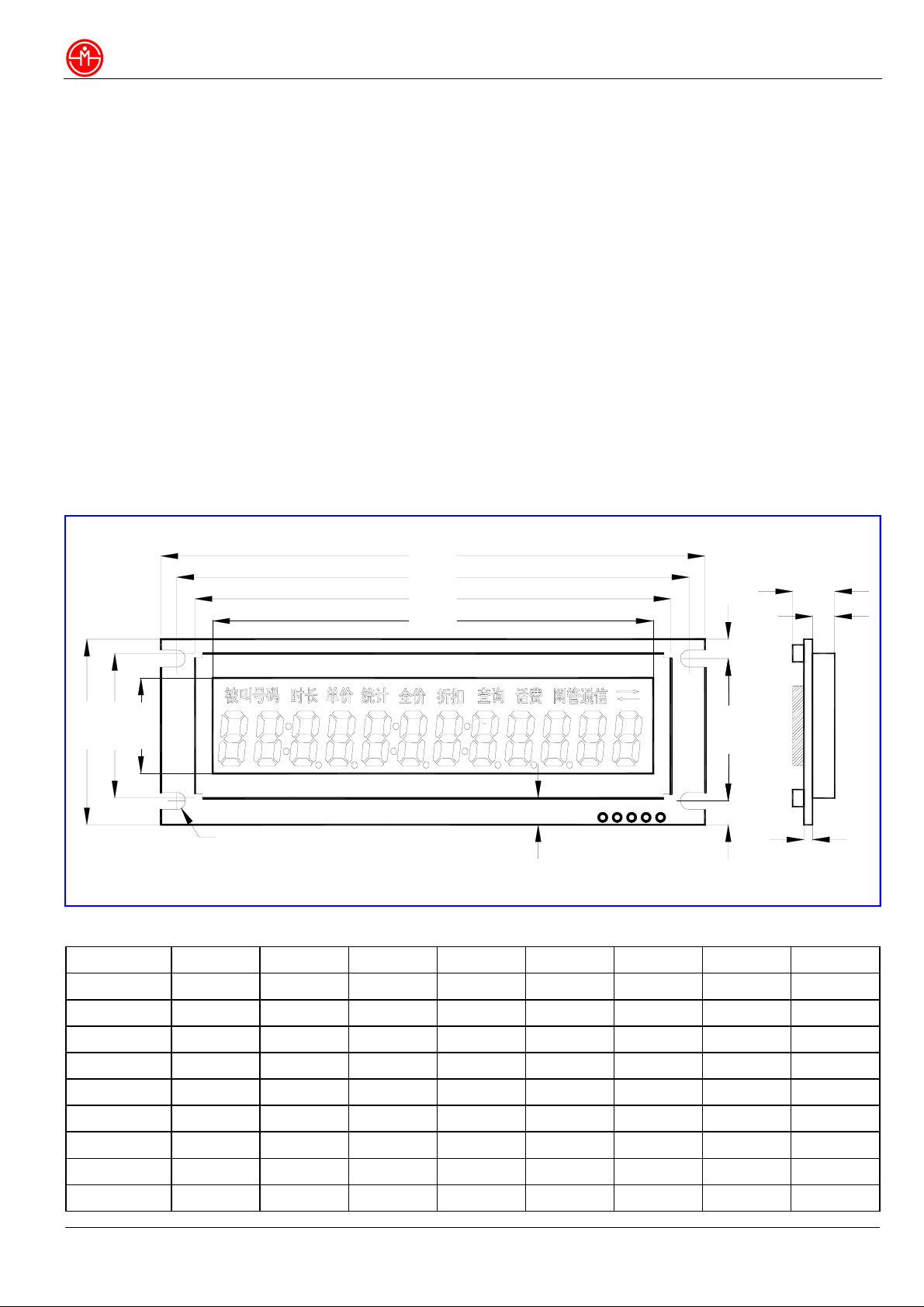

◆SMS1208D 液晶显示模块的外形尺寸：
SMS1208D
32.6
25.4
16.8
1
R1.5
COL1
COL2
95.6
90.0
83.6
77.4
COL3
4.7
1
CH10
12
5
CH11
3.4
3.9
25.0
1.5
4.2
7.4
WWW.SUNMAN.CN
◆SMS1208D 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0 A1 B1 C1 D1 E1 F1 G1 被叫号码
1 A2 B2 C2 D2 E2 F2 G2 COL1
2 A3 B3 C3 D3 E3 F3 G3 H3
3 A4 B4 C4 D4 E4 F4 G4 H4
4 A5 B5 C5 D5 E5 F5 G5 COL2
5 A6 B6 C6 D6 E6 F6 G6 H6
6 0 0 0 0 时长 单价 全价 统计
7 A7 B7 C7 D7 E7 F7 G7 COL3
8 A8 B8 C8 D8 E8 F8 G8 H8
WWW.SUNMAN.CN 2010-3 1/2
Page 2
长沙太阳人电子有限公司
9 A9 B9 C9 D9 E9 F9 G9 H9
10 A10 B10 C10 D10 E10 F10 G10 H10
11 A11 B11 C11 D11 E11 F11 G11 CH10
12 A12 B12 C12 D12 E12 F12 G12 CH11
13 1 1 1 1 查询 折扣 网管通信 话费
SMS1208D 使用说明书
◆参考网页：http://www.sunman.cn/lcm/product/SMS1208D.html
WWW.SUNMAN.CN 2010-3 2/2
