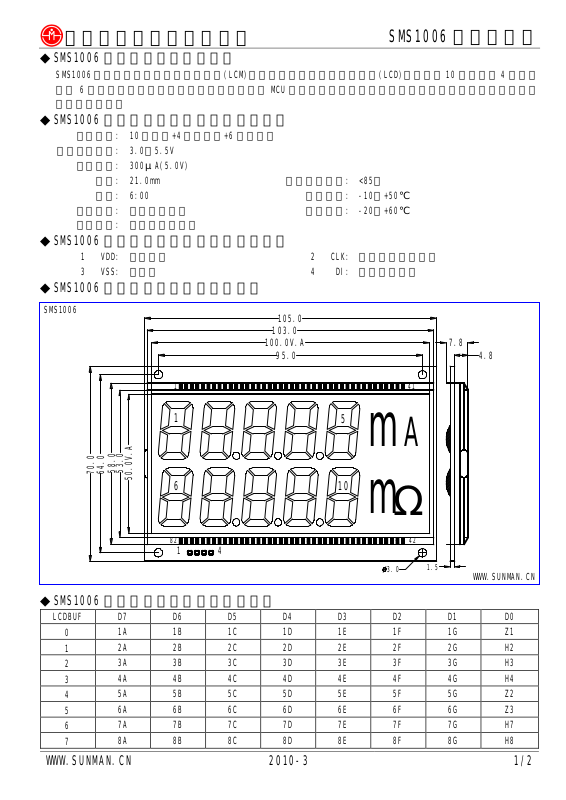

长沙太阳人电子有限公司
SMS1006 使用说明书
◆SMS1006 液晶显示模块的概述：
SMS1006 标准数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 10 位数字及 4 段提示
符及 6 个小数点，宽电压工作范围，微功耗，与 MCU 单片机采用二线式串口连接，广泛应用于测试仪器仪表，
智能显示仪表。
◆SMS1006 液晶显示模块的主要技术参数：
显示容量: 10 位数字+4 段提示符+6 个小数点
模块工作电压: 3.0～5.5V
工作电流: 300μA(5.0V)
字高: 21.0mm 环境相对湿度: <85％
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 二线式串行接口
◆SMS1006 液晶显示模块的接口信号说明：
1 VDD: 电源正极 2 CLK: 串行移位脉冲输入
3 VSS: 电源地 4 DI: 串行数据输入

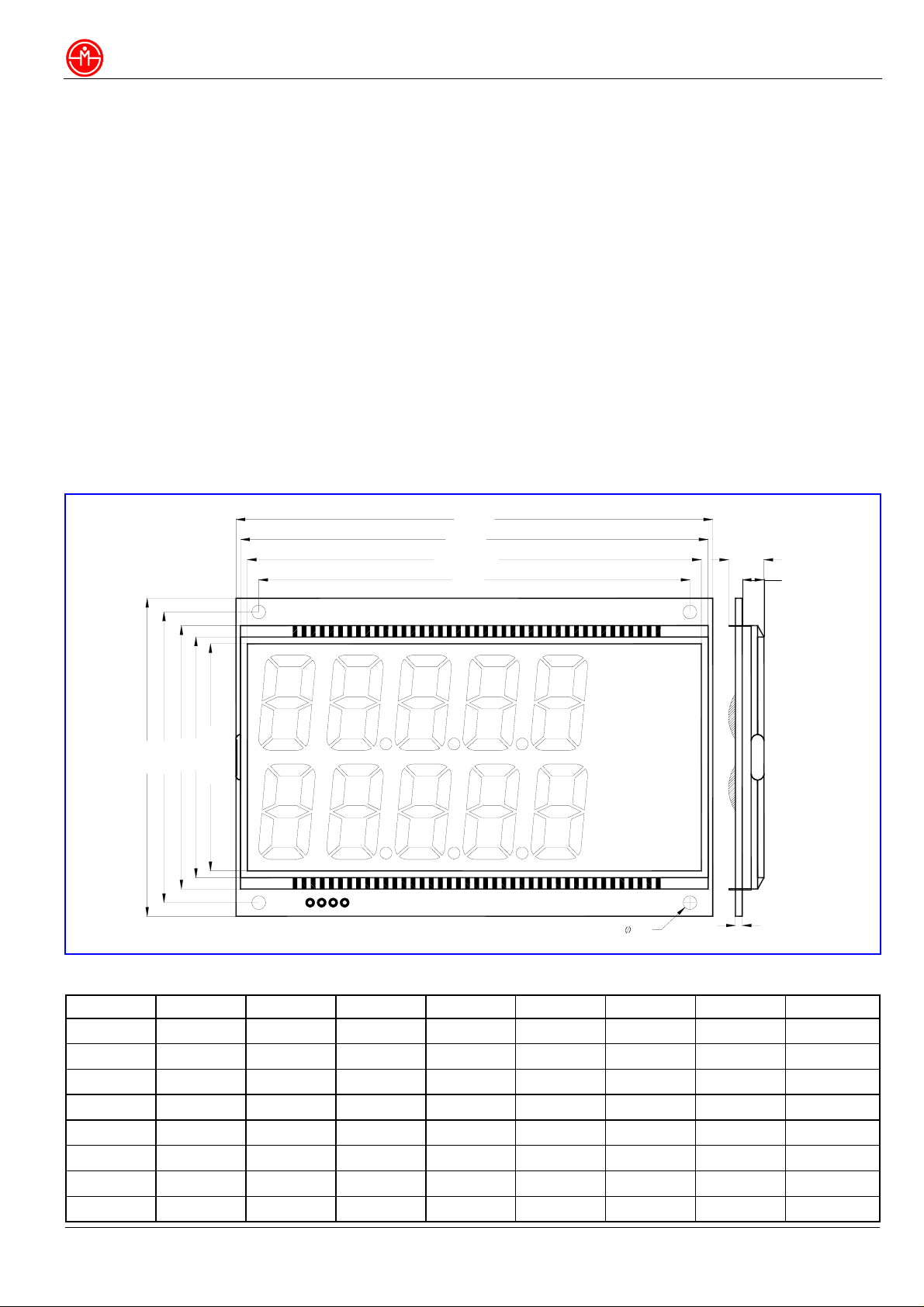

◆SMS1006 液晶显示模块的外形尺寸：
SMS1006
70.0
64.0
58.0
1
1
53.0
50.0V.A
82
1 4
105.0
103.0
100.0V.A
95.0
7.8
4.8
41
5
m
106
m
A
Ω
42
3.0
1.5
WWW.SUNMAN.CN
◆SMS1006 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0
1
2
3
4
5
6
7
1A 1B 1C 1D 1E 1F 1G Z1
2A 2B 2C 2D 2E 2F 2G H2
3A 3B 3C 3D 3E 3F 3G H3
4A 4B 4C 4D 4E 4F 4G H4
5A 5B 5C 5D 5E 5F 5G Z2
6A 6B 6C 6D 6E 6F 6G Z3
7A 7B 7C 7D 7E 7F 7G H7
8A 8B 8C 8D 8E 8F 8G H8
WWW.SUNMAN.CN 2010-3 1/2
Page 2
长沙太阳人电子有限公司
SMS1006 使用说明书
8
9
9A 9B 9C 9D 9E 9F 9G H9
10A 10B 10C 10D 10E 10F 10G Z4
◆参考网页：http://www.sunman.cn/lcm/product/SMS1006.html
WWW.SUNMAN.CN 2010-3 2/2
