长沙太阳人电子有限公司
SMS1002B 使用说明书
◆SMS1002B 液晶显示模块的概述：
SMS1002B 数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 10 位数字及 7 段提示符+9
个小数点，低功耗，与 MCU 单片机采用三线式串口连接，广泛应用于电话计费器，智能显示仪表。
◆SMS1002B 液晶显示模块的主要技术参数：
显示容量: 10 位数字+7 组汉字+9 个小数点
模块工作电压: 4.8～5.2V 模块最佳工作电压: 5.0V
静态功耗电流 : 300μA(5.0V) 环境相对湿度: <85％
字高: 8.0mm
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 三线式串行接口 B 型
◆SMS1002B 液晶显示模块的接口信号说明：
1 CLK: 串行移位脉冲输入 2 EN: 片选信号输入
3 DATA: 串行数据输入 4 VDD: 电源正极
5 GND: 电源地

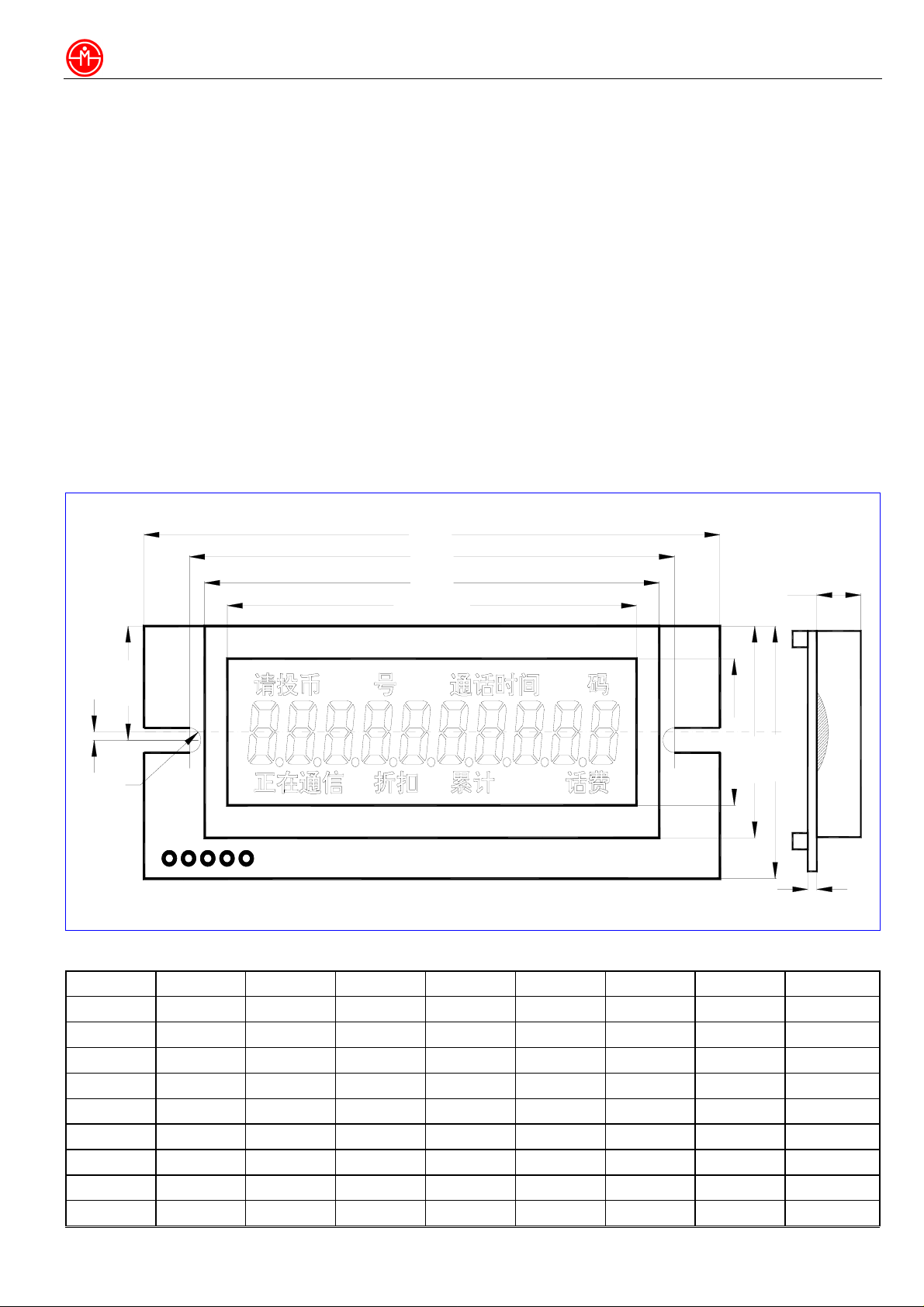

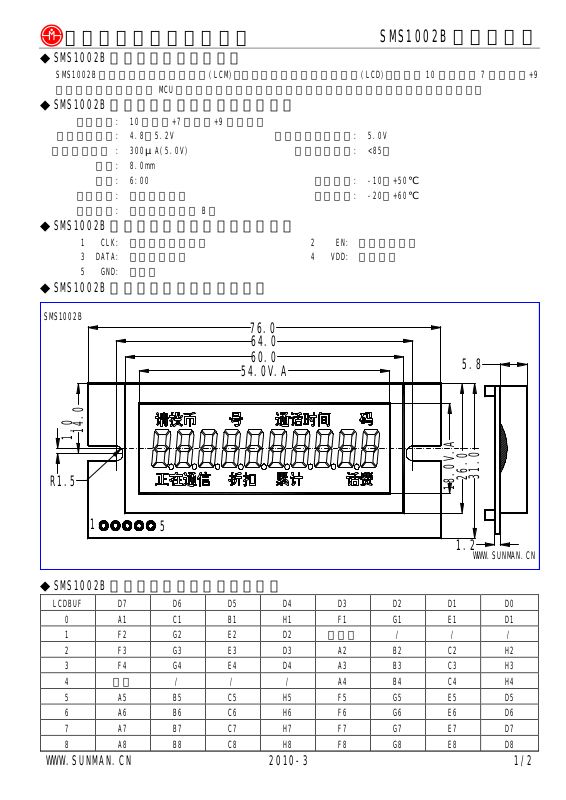

◆SMS1002B 液晶显示模块的外形尺寸：
SMS1002B
R1.5
14.0
1.0
1
5
76.0
64.0
60.0
54.0V.A
5.8
31.0
26.0
18.0V.A
1.2
WWW.SUNMAN.CN
◆SMS1002B 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0 A1 C1 B1 H1 F1 G1 E1 D1
1 F2 G2 E2 D2 请投币 / / /
2 F3 G3 E3 D3 A2 B2 C2 H2
3 F4 G4 E4 D4 A3 B3 C3 H3
4 号码 / / / A4 B4 C4 H4
5 A5 B5 C5 H5 F5 G5 E5 D5
6 A6 B6 C6 H6 F6 G6 E6 D6
7 A7 B7 C7 H7 F7 G7 E7 D7
8 A8 B8 C8 H8 F8 G8 E8 D8
WWW.SUNMAN.CN 2010-3 1/2
Page 2
长沙太阳人电子有限公司
9 A9 B9 C9 H9 F9 G9 E9 D9
10 F10 G10 E10 D10 通话时间 / / /
11 正在通信 折扣 累计 话费 A10 B10 C10 H10
SMS1002B 使用说明书
◆参考网页：http://www.sunman.cn/lcm/product/SMS1002B.html
WWW.SUNMAN.CN 2010-3 2/2
