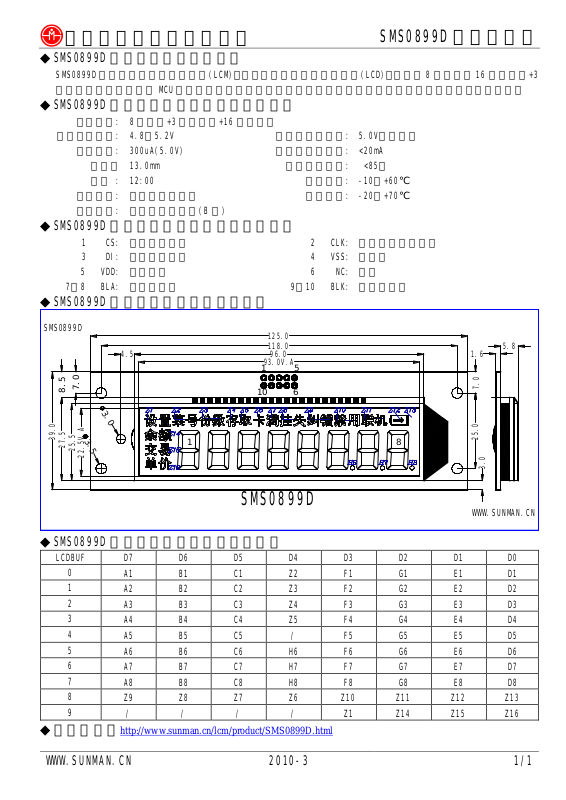

长沙太阳人电子有限公司
SMS0899D 使用说明书
◆SMS0899D 液晶显示模块的概述：
SMS0899D 数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 8 位数字及 16 段提示符+3
个小数点，低功耗，与 MCU 单片机采用三线式串口连接，广泛应用于学校食堂用餐卡管理，智能显示仪表。
◆SMS0899D 液晶显示模块的主要技术参数：
显示容量: 8 位数字+3 位小数点+16 段提示符
模块工作电压: 4.8～5.2V 背光源工作电压: 5.0V（白色）
工作电流: 300uA(5.0V) 背光源工作电流: <20mA
字高： 13.0mm 环境相对湿度: <85％
视角 : 12:00 工作温度: -10～+60℃
显示方式: 全透射式正显示 存储温度: -20～+70℃
接口方式: 三线式串行接口(B 型)
◆SMS0899D 液晶显示模块的接口信号说明：
1 CS: 片选信号输入 2 CLK: 串行移位脉冲输入
3 DI: 串行数据输入 4 VSS: 电源地
5 VDD: 电源正极 6 NC: 空脚
7、8 BLA: 背光源正极 9、10 BLK: 背光源负极
◆SMS0899D 液晶显示模块的外形尺寸：
SMS0899D
39.0
8.5
27.5
7.0
25.5
3
22.5V.A
.
5
4.5
3
.
0
1
125.0
118.0
96.0
93.0V.A
1
10
5
6
SMS0899D
1.6
8
WWW.SUNMAN.CN
5.8
7.0
25.0
3.0
◆SMS0899D 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0
1
2
3
4
5
6
7
8
9
A1 B1 C1 Z2 F1 G1 E1 D1
A2 B2 C2 Z3 F2 G2 E2 D2
A3 B3 C3 Z4 F3 G3 E3 D3
A4 B4 C4 Z5 F4 G4 E4 D4
A5 B5 C5 / F5 G5 E5 D5
A6 B6 C6 H6 F6 G6 E6 D6
A7 B7 C7 H7 F7 G7 E7 D7
A8 B8 C8 H8 F8 G8 E8 D8
Z9 Z8 Z7 Z6 Z10 Z11 Z12 Z13
/ / / / Z1 Z14 Z15 Z16
◆参考网页：http://www.sunman.cn/lcm/product/SMS0899D.html
WWW.SUNMAN.CN 2010-3 1/1
