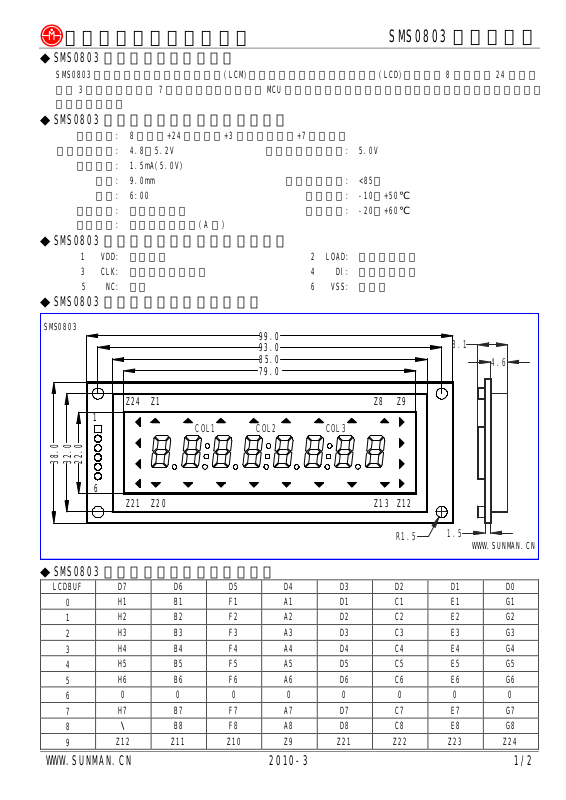

长沙太阳人电子有限公司
SMS0803 使用说明书
◆SMS0803 液晶显示模块的概述：
SMS0803 标准数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 8 位数字及 24 段提示
符及 3 个时间分隔符及 7 个小数点，低功耗，与MCU单片机采用三线式串口连接，广泛应用于手持式仪器仪表，
智能显示仪表。
◆SMS0803 液晶显示模块的主要技术参数：
显示容量: 8 位数字+24 段提示符+3 个时间分隔符+7 个小数点
模块工作电压: 4.8～5.2V 模块最佳工作电压: 5.0V
工作电流: 1.5mA(5.0V)
字高: 9.0mm 环境相对湿度: <85％
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 三线式串行接口(A 型)
◆SMS0803 液晶显示模块的接口信号说明：
1 VDD: 电源正极 2 LOAD: 片选信号输入
3 CLK: 串行移位脉冲输入 4 DI: 串行数据输入
5 NC: 空脚 6 VSS: 电源地
◆SMS0803 液晶显示模块的外形尺寸：
SMS0803
38.0
1
32.0
22.0
Z24
Z1
Z216Z20
COL1
99.0
93.0
85.0
79.0
COL2
COL3
Z8 Z9
Z13 Z12
R1.5
8.1
4.6
1.5
WWW.SUNMAN.CN
◆SMS0803 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0
1
2
3
4
5
6
7
8
9
H1 B1 F1 A1 D1 C1 E1 G1
H2 B2 F2 A2 D2 C2 E2 G2
H3 B3 F3 A3 D3 C3 E3 G3
H4 B4 F4 A4 D4 C4 E4 G4
H5 B5 F5 A5 D5 C5 E5 G5
H6 B6 F6 A6 D6 C6 E6 G6
0 0 0 0 0 0 0 0
H7 B7 F7 A7 D7 C7 E7 G7
＼ B8 F8 A8 D8 C8 E8 G8
Z12 Z11 Z10 Z9 Z21 Z22 Z23 Z24
WWW.SUNMAN.CN 2010-3 1/2
Page 2
长沙太阳人电子有限公司
SMS0803 使用说明书
10
11
12
13
Z17 Z4 Z18 Z3 Z19 Z2 Z20 Z1
Z13 Z8 Z14 Z7 Z15 Z6 Z16 Z5
X X X COL3 X COL2 X COL1
1 1 1 1 1 1 1 1
◆参考网页：http://www.sunman.cn/lcm/product/SMS0803.html
