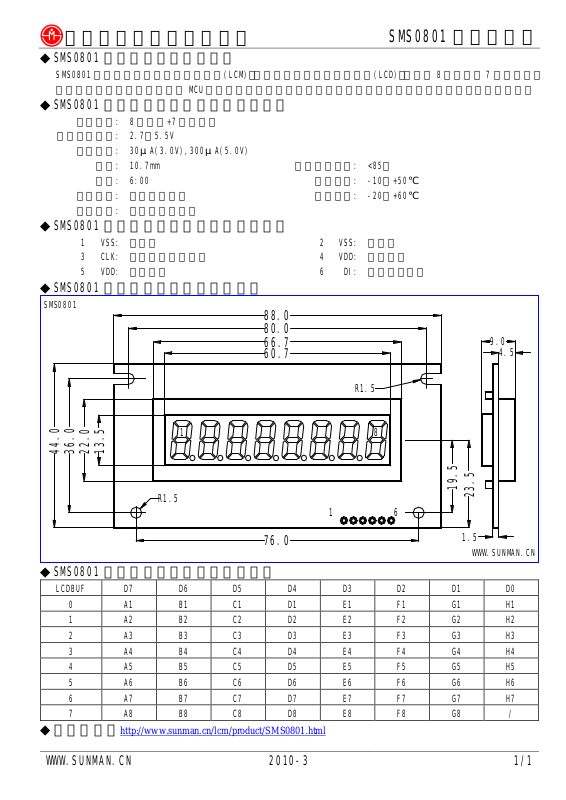

长沙太阳人电子有限公司
SMS0801 使用说明书
◆SMS0801 液晶显示模块的概述：
SMS0801 标准数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 8 位数字及 7 个小数点，
宽电压工作范围，微功耗，与 MCU 单片机采用二线式串口连接，广泛应用于手持式仪器仪表，智能显示仪表。
◆SMS0801 液晶显示模块的主要技术参数：
显示容量: 8 位数字+7 个小数点
模块工作电压: 2.7～5.5V
工作电流: 30μA(3.0V),300μA(5.0V)
字高: 10.7mm 环境相对湿度: <85％
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 二线式串行接口
◆SMS0801 液晶显示模块的接口信号说明：
1 VSS: 电源地 2 VSS: 电源地
3 CLK: 串行移位脉冲输入 4 VDD: 电源正极
5 VDD: 电源正极 6 DI: 串行数据输入

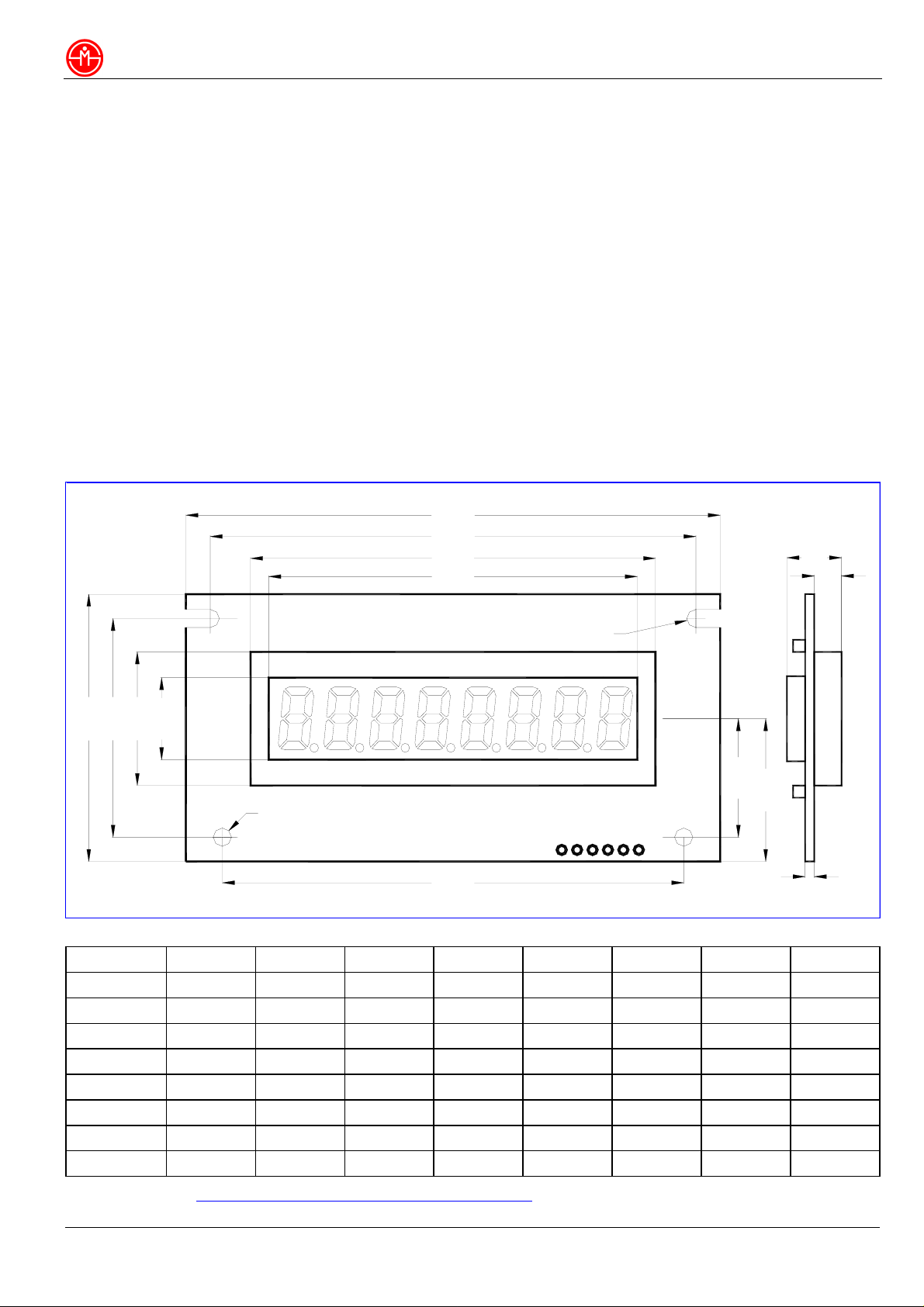

◆SMS0801 液晶显示模块的外形尺寸：
SMS0801
44.0
36.0
22.0
13.5
1
R1.5
88.0
80.0
66.7
60.7
76.0
R1.5
9.0
4.5
8
19.5
23.5
61
1.5
WWW.SUNMAN.CN
◆SMS0801 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0 A1 B1 C1 D1 E1 F1 G1 H1
1 A2 B2 C2 D2 E2 F2 G2 H2
2 A3 B3 C3 D3 E3 F3 G3 H3
3 A4 B4 C4 D4 E4 F4 G4 H4
4 A5 B5 C5 D5 E5 F5 G5 H5
5 A6 B6 C6 D6 E6 F6 G6 H6
6 A7 B7 C7 D7 E7 F7 G7 H7
7 A8 B8 C8 D8 E8 F8 G8 /
◆参考网页：http://www.sunman.cn/lcm/product/SMS0801.html
WWW.SUNMAN.CN 2010-3 1/1
