SMS0733B 使用说明书
◆SMS0733B 液晶显示模块的概述：
SMS0733B 数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 7 位数字及 1 个小数点，
低功耗，黄绿 LED 底背光，与 MCU 单片机采用三线式串口连接，广泛应用于手持式仪器仪表，智能显示仪表。
◆SMS0733B 液晶显示模块的主要技术参数：
显示容量: 7 位数字+1 个小数点
模块工作电压: 4.8～5.2V 背光源工作电压: 4.2V
静态功耗电流: <300uA(5.0V) 背光源工作电流: 30mA
字高: 11.0mm 环境相对湿度: <85％
视角: 6:00 工作温度: -30～+70℃
显示方式: 半透半反射式正显示 存储温度: -40～+80℃
接口方式: 三线式串行接口（B 型）
◆SMS0733B 液晶显示模块的接口信号说明：
1: CS: 片选信号输入 2: CLK: 串行移位脉冲输入
3: DI: 串行数据输入 4: VSS: 电源地
5: VDD: 电源正极 6: BLA: 背光源正极
7: BLK: 背光源负极

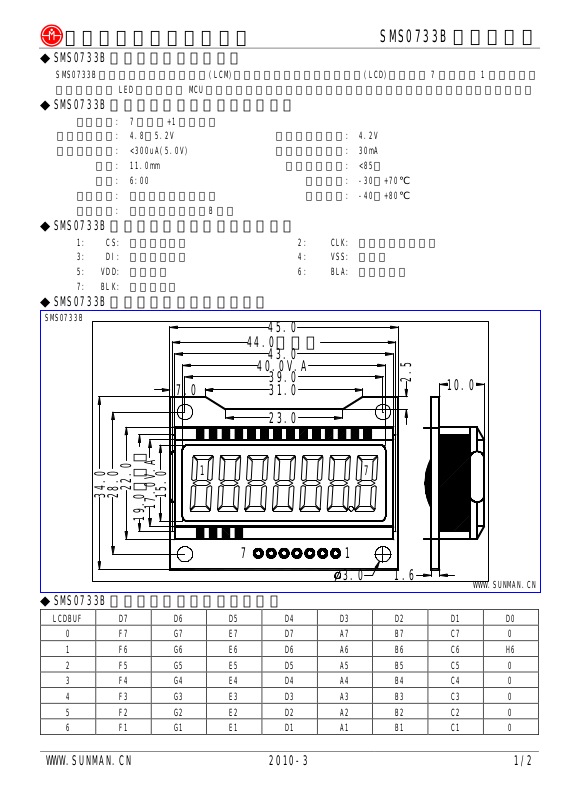

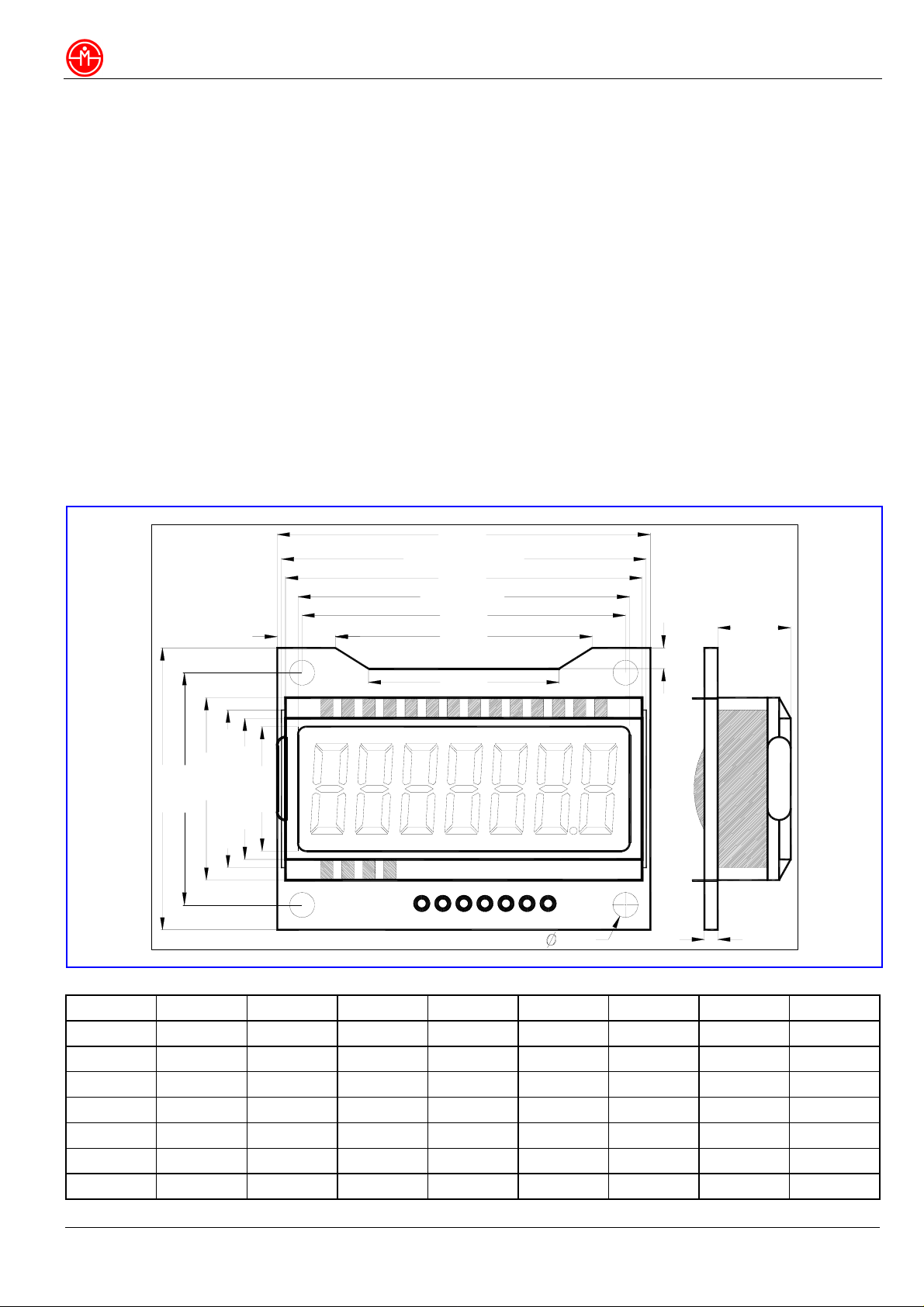

◆SMS0733B 液晶显示模块的外形尺寸：
SMS0733B
34.0
28.0
22.0
15.0
17.0V.A
19.0背光源
17
45.0
44.0背光源
43.0
40.0V.A
39.0
31.07.0
23.0
7
1
3.0
2.5
10.0
1.6
WWW.SUNMAN.CN
◆SMS0733B 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0 F7 G7 E7 D7 A7 B7 C7 0
1 F6 G6 E6 D6 A6 B6 C6 H6
2 F5 G5 E5 D5 A5 B5 C5 0
3 F4 G4 E4 D4 A4 B4 C4 0
4 F3 G3 E3 D3 A3 B3 C3 0
5 F2 G2 E2 D2 A2 B2 C2 0
6 F1 G1 E1 D1 A1 B1 C1 0
