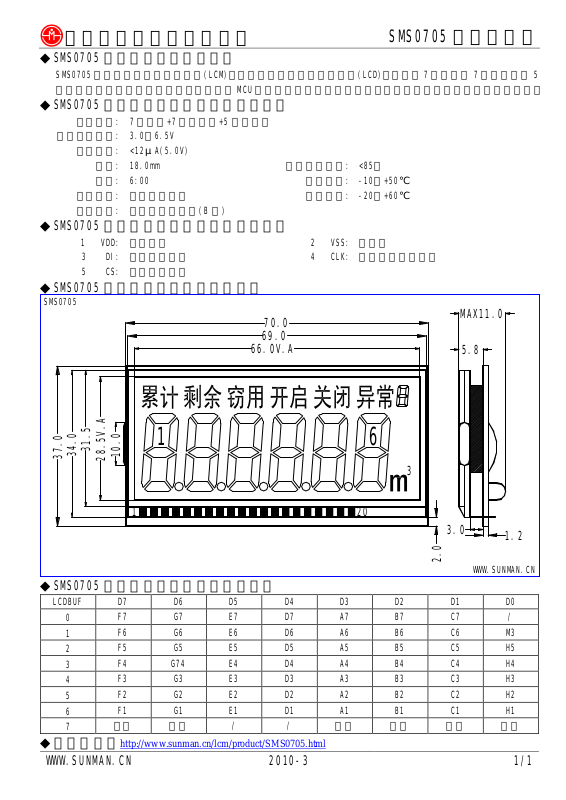

SMS0705 使用说明书
◆SMS0705 液晶显示模块的概述：
SMS0705 数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 7 位数字及 7 段提示符及 5
个小数点，宽电压工作范围，微功耗，与 MCU 单片机采用三线式串口连接，广泛应用于智能煤气表，智能水表。
◆SMS0705 液晶显示模块的主要技术参数：
显示容量: 7 位数字+7 段提示符+5 个小数点
模块工作电压: 3.0～6.5V
工作电流: <12μA(5.0V)
字高: 18.0mm 环境相对湿度: <85％
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 三线式串行接口(B 型)
◆SMS0705 液晶显示模块的接口信号说明：
1 VDD: 电源正极 2 VSS: 电源地
3 DI: 串行数据输入 4 CLK: 串行移位脉冲输入
5 CS: 片选信号输入

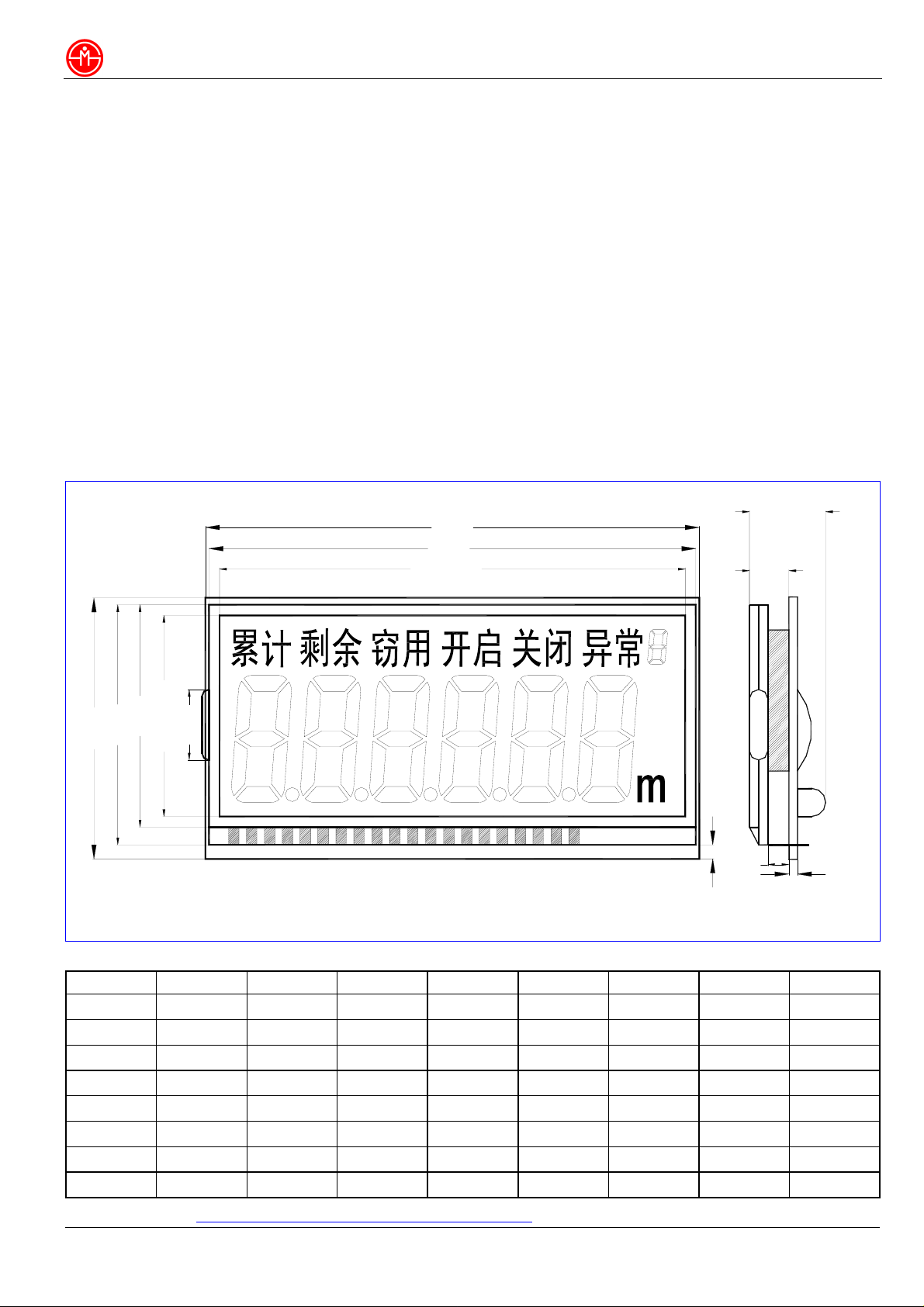

◆SMS0705 液晶显示模块的外形尺寸：
SMS0705
3.0
2.0
MAX11.0
5.8
1.2
WWW.SUNMAN.CN
34.0
37.0
31.5
28.5V.A
10.0
1
1
70.0
69.0
66.0V.A
6
3
20
◆SMS0705 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0
1
2
3
4
5
6
7
F7 G7 E7 D7 A7 B7 C7 /
F6 G6 E6 D6 A6 B6 C6 M3
F5 G5 E5 D5 A5 B5 C5 H5
F4 G74 E4 D4 A4 B4 C4 H4
F3 G3 E3 D3 A3 B3 C3 H3
F2 G2 E2 D2 A2 B2 C2 H2
F1 G1 E1 D1 A1 B1 C1 H1
关闭 异常 / / 开启 窃用 剩余 累计
